MODE D'EMPLOI S1X Adam
S1X moniteur de proximité
Manuel d'utilisation
Veuillez respecter les consignes de sécurité suivantes avant d'utiliser votre nouvelle enceinte. Veuillez conserver ce manuel. Veuillez respecter tous les avertissements et suivre toutes les instructions.
Attention
Risque de choc électrique. Ne pas ouvrir.
Explication des symboles graphiques
Un éclair signale un risque de choc électrique.
Un point d'exclamation indique des avertissements importants concernant l'utilisation ou l'entretien.
Attention : n'ouvrez pas le moniteur afin d'éviter tout risque d'électrocution. Aucun des composants à l'intérieur de l'appareil ne nécessite d'entretien. N'essayez en aucun cas de réparer vous-même ce produit ; en cas de problème, adressez-vous à un technicien qualifié.
Les enceintes doivent être branchées à la tension secteur par le biais d'une prise terre. Les trois broches de la prise terre doivent toujours être utilisées. Cela est également valable pour les rallonges électriques et les multiprises branchées en amont du produit.
Utilisez exclusivement les types de fusible spécifiés. Ne pontez jamais le fusible, même exceptionnellement.
Vérifiez que la tension d'alimentation indiquée correspond bien à la tension secteur. Si ce n'est pas le cas, ne branchez en aucun cas l'enceinte à la tension secteur et contactez votre revendeur.
Éteignez toujours tous les appareils avant de brancher ou de débrancher un câble.
Utilisez exclusivement des chariots, supports, pieds d’enceinte, kits de montage ou tables recommandés par le fabricant ou fournis avec le produit. Déplacez précautionneusement le chariot sur lequel se trouve l’appareil afin de lui éviter toute chute.
Évitez qu'un liquide quel qu'il soit ne pénétre à l'intérieur de l'appareil. Ne vaporisez pas de liquide directement sur l'appareil et n'utilisez pas de chiffon nettoyant mouillé.
Veuillez ne pas utiliser de produit chimique inflammable ou de décapant pour nettoyer le produit (voir 6).
Évitez tout contact avec les membranes des haut-parleurs et ne bouchez pas l’évent bass reflex.
Assurez une circulation d'air suffisante à l'arrière de l'appareil afin de permettre le refroidissement nécessaire à l'électronique.
Placez l'interrupteur de mise sous tension en position « Arrêt » pour désolidariser l'appareil de la tension secteur. Ensuite seulement, débranchez la prise électrique de l'appareil. L'interrupteur de mise sous tension et la prise électrique doivent rester facilement accessibles.
Utilisez toujours des câbles en bon état. Les câbles défectueux sont souvent la cause de bruits parasites de toute.
N'exposez pas le produit à des températures extrêmes (voir 11) ni à des environnements menacés par le feu ou une explosion.
Tenez compte du fait que l'intérieur de l'appareil héberge des aimants qui génèrent un champ magnétique. Évitez d'approcher des objets magnétiques ou paramagnétiques à proximité de l'enceinte.
Des volumes sonores excessifs peuvent endommager votre système auditif! Évitez d'approcher des enceintes fonctionnant à un volume sonore élevé.
- Mise en service rapide 6
2.1. Conseils généraux concernant la mise en service 6 2.2. Mise en service 6
- Conseils concernant la mise en place 7
3.1. Conseils généraux 7 3.2. Transducteur aigu à hauteur d'oreille 7 3.3. Système stéréo deux canaux 8 3.4. Système multicanal (surround) 8
- LED et panneau de contrôle 9
4.1. LED (diode électroluminescente) 9 4.2. Panneau de contrôle 9 4.3. Input Gain (volume général) 10 4.4. High Gain (volume des hautes fréquences) 10 4.5. Filtres en plaqueau pour les fréquences hautes et basses....10
- Dépannage 11
5.1. Bouton Standby 11 5.2. Bruits parasites 11
- Entretien et nettoyage 12
- Transport et emballage 12
- Protection de l'environnement 12
- Attestation de conformité 13
- Garantie 14
10.1. Conditions de garantie 14 10.2. Recours aux prestations de garantie 14
- Caractéristiques techniques 15
INTRODUCTION1.
Merci d'avoir opté pour un moniteur de studio ADAM Professional Audio! Vous avez fait l'acquisition d'un système d'écoute actif professionnel à haute résolution conçu pour vous permettre de juger de façon fiable la qualité audio d'enregistrements sonores; ce système a été développé et fabriqué pour vous offrir une qualité de restitution sonore maximale.
Veuillez lire ce manuel d'utilisation avant de mettre le produit en service et respecter les consignes de sécurité ainsi que les conditions de garantie.
Les astuces et conseils suivants sont destinés à vous aider à exploiter au mieux les qualités de votre enceinte. La position dans la pièce et les caractéristiques intrinsèques du lieu d'écoute jouent un rôle souvent plus important qu'on ne le pense dans le résultat sonore global.
Le modèle S1X est un moniteur de proximité conçu pour les petites et moyennes cabines, que ce soit en studio d'enregistrement, régime mobile ou structure de postproduction. Ce système actif deux voies bass reflex utilise le nouveau transducteur aigu X-ART ainsi qu'un haut-parleur conique pour le medium et le grave sous 2,8 kHz. L'enceinte possède un amplificateur A/B développé spécialement par ADAM pour le tweeter X-ART ainsi qu'un amplificateur PWM de 250 watts pour le haut-parleur conique.
Des questions ? Des problèmes ?
N'hésitez pas à nous contacter si vous avez des questions concernant les caractéristiques du produit ou si des problèmes apparaissent. Nous vous aiderons volontiers!
Vous trouverez des informations détaillées concernant les technologies et les produits ADAM, des bancs d'essai complets, une liste et des reportages sur les utilisateurs et les studios qui ont choisi ADAM sur www.adam-audio.com.
Nous vous souhaitons d'innombrables heures de plaisir musical avec votre nouvelle enceinte ADAM!
L'équipe ADAM Audio (Berlin)
Conseils généraux concernant la mise en service2.1.
Acclimatation : après avoir déballé l'enceinte et l'avoir mise en place, laissez-la débranchée pendant environ une heure afin qu'elle s'adapte à la température du lieu.
Rodage : tenez compte du fait que le temps de rodage d'un moniteur est proportionnel à la qualité du moniteur. Ainsi, un moniteur ADAM nécessite plusieurs jours pour atteindre sa qualité sonore optimale, quels que soient le volume de fonctionnement et la fréquence d'utilisation.
Emballage : veillez à ne pas endommager le produit en le sortant de son emballage. Nous vous recommandons de conserver l'emballage afin de pouvoir transporter l'enceinte ultérieurement en toute sécurité (voir 6.).
Support sur : les enceintes doivent toujours être placées sur un support fiable et stable !
Mise en service 2.2
Avant de brancher les câbles, assurez-vous que vos enceintes (interrupteur de mise en marche) et les composants de votre système audio sont éteints puis réglez le volume sonore au minimum.
Câblage de la source de signal : reliez les entrées XLR aux sorties de votre système audio à l'aide de câbles dotés de connecteurs XLR mâles.
Vérifiez que la tension d'alimentation indiquée correspond bien à la tension secteur. Si ce n'est pas le cas, ne branchez en aucun cas l'enceinte à la tension secteur et contactez votre revendeur. Si c'est le cas, branchez les enceintes à deux prises électriques à l'aide des cordons secteur.
Assurez-vous que le réglage du niveau de sortie (volume sonore) de votre système audio est faible ou au minimum. Commencez par allumer votre système audio, puis allumez les enceintes à l'aide de leur interrupteur de mise en marche du panneau arrière, et enfin appuyez sur le bouton Standby de leur face avant.
Lancez la lecture d'une source audio, puis régalez progressivement le volume sonore au niveau souhaité.
Conseils généraux 3.1
Onde sonore directe : évitez la présence d'obstacles sur le trajet du son jusqu'à vos oreilles. Vous devez pouvoir voir les enceintes entièrement ! Évitez également de placer les enceintes à proximité d'objets fortement réfléchissants.
Espacement par rapport aux murs : l'espacement par rapport aux murs ne devrait pas être inférieur à 40 cm afin d'éviter la formation de premières réflexions.
Direction : les enceintes doivent être dirigées vers le point d'écoute.
Objets à proximité : les objets susceptibles de vibrer peuvent masquer le son des enceintes, même s'ils ne vibrent pas de façon audible.
Intervention mécanique (montage mural, etc.) : veuillez nous contacter avant d’entreprendre toute intervention mécanique pour le montage mural ou la suspension de l’enceinte (vis, etc.). Cela ne pose généralement aucun problème, nos conditions de garantie étant conciliantes.
Transducteur aigu à hauteur d'oreille 3.2
Tant que possible, le transducteur aigu doit être placé à hauteur d'oreille. Si vous devez placer les moniteurs bien au-dessus ou au-dessous de vos oreilles, inclinez-les en conséquence.
Transducteur aigu à hauteur d'oreille. Illustration 1 :
Système stéreo deux canaux 3.3
Le positionnement classique des enceintes d'un système stéreo deux canaux reprend ce qu'on appelle le « triangle stéreo ». Les enceintes et l'auditeur doivent former un triangle équilatéral (angles à ). En règle générale, l'espacement des enceintes entre elles doit correspondre à la distance entre l'auditeur et chacune d'elles.
Triangle stéréo Illustration 2:
Enceintes et position d'écoute forment un triangle équilatéral
Espacement presque identique des enceintes entre elles et avec la position d'écoute
Orientation des enceintes
Système multicanal (surround) 3.4.
Dans le meilleur des cas, le positionnement des haut-parleurs d'un système stéréo multicanal doit former un cercle. Les enceintes sont placées selon les angles suivants : (centre), (frontal droit), (surround droit), (surround gauche) et (frontal gauche). L'auditeur doit être assis au centre du cercle dont le rayon doit être compris entre 0,7 et 2,0 mètres. Cette règle définie par l'ITU peut varier en fonction de l'application (traitement/écoute de musique ou de bande originale de film). Cependant, il est always recommended to tendre vers une répartition symétrique des enceintes. De plus, les enceintes frontales gauche et droite ainsi que les enceintes surround doivent être dirigées vers l'auditeur.
Disposition surround Illustration 3 :
LED (diode électroluminescente)4.1.
Le bord inférieur du tweeter héberge une LED qui remplit deux fonctions : d'une part elle indique que le moniteur est allumé, et d'autre part elle signale une éventuelle surmodulation (surcharge).
Remarque: elle clignote brièvement en rouge lorsque vous allumez le moniteur. Cela ne signale pas la présence d'une surcharge mais uniquement que le système vérifie le circuit de protection.
Peu après la mise en marche du moniteur, la LED passe au vert pour signaler un fonctionnement normal.
En cas de surmodulation (surcharge), la LED clignote en rouge. Le circuit de protection s'active automatiquement pour protéger l'enceinte contre tout dommage.
Panneau de contrôle 4.2
Panneau de contrôle Illustration 5:
L'arrête de l'enceinte héberge un panneau de contrôle qui vous permet d'adapter la réponse sonore à l'acoustique du lieu et au goût de l'audi-
Leateur. Les informations ci-après vous aideront à utiliser les possibilités de réglage de façon optimale.
Remarque : l'utilisation de ces réglages peut influencer fortement le son de vos enceintes. Nous vous recommandons de réaliser vos réglages avec beaucoup de retenue, et uniquement après avoir effectué plusieurs tests d'écoute avec les enregistrements que vous connaisssez le mieux.
La commande Input Gain permet de régler la sensibilité d'entrée générale de votre enceinte de -10 à +10 dB; autrement dit, Input Gain détermine le volume sonore de l'enceinte de façon homogène sur toute la bande passante.
High gain (volume des hautes fréquences)4.4.
Alors que le réglage Input Gain détermine la sensibilité d'entrée globale (volume sonore) de l'ensemble des fréquences, la commande High Gain sert uniquement à augmenter ou réduire le niveau des haute fréquences supérieures à 1.800 Hz jusqu'à ±4 dB.
Ce réglage permet de modifier fortement le caractère sonore par rapport à la position centrale (0 dB) et doit donc être utilisé précautionneusement. Il est particulièrement utile pour adapter la réponse sonore aux imperfections acoustiques du lieu ou au goût de l'auditeur.
Filtres en plateau pour les fréquences haute et basses 4.5
Ces deux réglages supplémentaires fonctionnent différemment des commandes de gain. Alors que ces dernières permettent d'amplifier ou d'atténuer progressivement l'ensemble d'une plage de fréquences, les deux filtres en plateau (shelving) sont destinés à amplifier ou atténuer graduellement une bande de fréquences ciblée à partir d'une fréquence donnée, dans notre cas 150 Hz et 6 kHz (voir illustration 6).

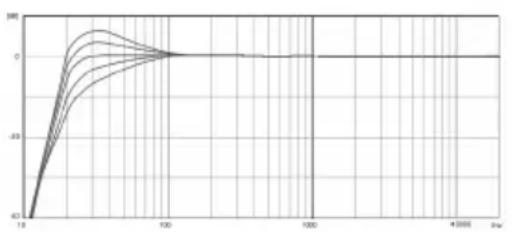

Illustration 6 : Filtre en plateau <150 Hz pour les fréquences inférieures à 150 Hz et Filtre en plateau >6 kHz pour les fréquences supérieures à 6 kHz
DÉPANNAGE5
Tous les produits ADAM sont fabriqués en respect des normes de qualité les plus strictes. Toutefois, si vous deviez rencontrer des problèmes, nous vous conseillons de commencer par pallier comme suit:
Bouton standby5.1
Le bouton Standby indique un fonctionnement normal (il est allumé en vert) mais l'enceinte ne délivre aucun signal ou un signal perturbé :
Si le problème concerne les deux enceintes, sa cause se trouve certainement dans la chaîne du signal ; inversement, si le problème ne concerne qu'une seule enceinte, cette dernière en est certainement la cause.
Vérification du câblage : a.
Est-ce qu’un câble est défectueux ? Est-ce qu’un câble n’est pas branché correctement ?
Vérification de la chaîne du signal : b.
Échangez les câbles des deux enceintes. Est-ce que le problème change d'enceinte en même temps que le câble?
Câblez les moniteurs à la source sonore de façon aussi directe que possible (ce faisant, faites attention au volume sonore!). Est-ce qu'un autre élément de la chaîne du signal (table de mixage, subwoofer, etc.) est défectueux?
Si la réponse à toutes ces questions est négative, il est très vraisemblable que la panne provienne de l'enceinte.
Si la réponse à une ou plusieurs de ces questions est affirmative, il est très vraisemblable que la panne concerne un autre élément de la chaîne du signal.
Bruit parasites 5.2.
Des bruits parasites (souffle, sifflements, grésillements, etc.) se font entendre.
Débranche le câble relié à l'entrée de l'enceinte.
Si les bruits parasites disparaissent, vérifie la chaîne du signal.
Si les bruits parasites persistent, vérifie si d'autres appareils à proximité de l'enceinte (téléphone portable, alimentation à découvert, etc.) en sont la cause. Si ce n'est pas le cas, la panne concerne l'enceinte.
Entretien et NETTOYAGE6
Avant de nettoyer les enceintes, commencez par débrancher le cordon secteur de leur panneau arrière!
Empêchez tout liquide de pénétrer à l'intérieur de l'appareil. Ne vaporisez pas de liquide directement sur l'appareil et n'utilisez pas de chiffon nettoyant mouillé.
Veuillez ne pas utiliser de produit chimique inflammable ou décapant pour nettoyer le produit.
Évitez tout contact avec les membranes des haut-parleurs.
Pour le nettoyage du coffret de l'enceinte, nous recommandons un chiffon sans peluche légèrement humidifié.
Vous pouvez dépoussiérer précautionneusement les haut-parleurs avec un pinceau très souple.
Les transducteurs medium et aigu générent de puissants champs magnétiques. Veuillez éviter d'en approcher des objets métalliques.
Transport et EMBALLAGE7.
Nous vous recommandons de conserver les cartons et toutes les pièces d'emballage afin de pouvoir emballer et protéger les enceintes lors d'un événementiel transport ultérieur. L'expérience montre qu'il est très difficile d'assurer aux enceintes un transport en toute sécurité à l'aide d'emballages standard. ADAM ne peut pas être tenu pour responsable de dommages causés par un emballage insuffisant ou inapproprié.
Si vous ne disposez plus de l'emballage d'origine pour transporter l'enceinte, vous pouvez en commander un neuf contre paiement auprès de ADAM Audio.
Protection de l'environnement8.
Tous les produits ADAM sont conformes aux réglementations internationales éco-environnementales concernant les restrictions en matière d'utilisation de produits dangereux dans les équipements électriques et électroniques (directives RoHS), et concernant la gestion des appareils électriques et électroniques en fin de vie (directives WEEE). Les produits doivent être recyclés ou éliminés en respect de ces normes. Pour tout complément d'information, veuillez vous adresser à votre organisme local de traitement des déchets.
Attestation de CONFORMITÉ9
Nous, la société
ADAM Audio GmbH,
dont le siège social sis
Ederstr. 16, 12059 Berlin, Allemagne,
attestons sous notre seule responsabilité que le produit
S1X
est conforme aux normes suivantes :
EN 61000-6-1:2001
EN 61000-6-3:2001
EN 55020:2002
EN 55013:2001
De même, il est conforme à la directive européenne General Product Safety 2001/95/EC et à la norme
EN 60065:2002.
Cette déclaration atteste que le contrôle qualité et la documentation du produit respectent l'évolution continue des directives de la Communauté Européenne.
Établi à Berlin en avril 2006.
Signataires :
Roland Stenz
PDG
ADAM Audio
GARANTIE10
La société ADAM Audio GmbH assure une garantie limitée de 5 ans pour les enceintes actives et semi-actives.
Tous les produits sont développés et fabriqués en respect des standards de qualité les plus exigeants. Toutefois, si un produit devait présenter des défauts, les conditions suivantes s'appliquent aux prestations de garantie :
Conditions de garantie10.1.
Les prestations de garantie comportent la réparation et, le cas échéant, le remplacement des pièces défectueuses ou du produit, ainsi que le transport retour sur le territoire du pays dans lequel le produit a été acheté.
Cette garantie ne limite ni les droits légaux du consommateur définis par les lois nationales en vigueur, ni les droits du consommateur vis-à-vis du revendeur ou des sociétés de distribution nationales.
La garantie n'est valable que sur présentation d'une preuve d'achat (copie ou original de la facture avec cachet du revendeur et date d'achat). Les produits dont le numéro de série est modifié, effacé ou illisible ne sont pas couverts par la garantie. La garantie concerne les vices imputables à des défauts matériels et/ou de fabrication au moment de l'achat. Elle ne couvre pas les dommages causés par :
un montage et/ou un branchement inapproprié(s); a.
une utilisation inappropriée pour un usage différent de celui prévu; b.
l'inobservation des informations continues dans le manuel d'utilisation; c.
la modification du produit ou des accessoires supplémentaires défectueux ou d'inappropriés;
les réparations ou modifications réalisées par des personnes non autorisées; e.
les accidents, la foudre, l'eau, le feu, la chaleur, la guerre, les troubles sociaux f. ou toute autre cause indépendante de la volonté de ADAM Audio.
Recours aux prestations de garantie dans le pays et à l'étranger
Si votre produit ADAM Audio venait à présenter un défaut pendant la · période de garantie, veuillez vous adresser au revendeur chez qui il a été acheté.
Si le produit n'est pas utilisé dans le pays dans lequel il a été acheté, la · réparation peut, le cas échéant, être effectuée par le distributeur ADAM Audio du pays en question. Dans ce cas, les frais de réparation sont à la charge du mandant, tout comme le coût du transport international aller-retour jusqu'que chez le revendeur chez qui le produit a été acheté. En revanche, les pièces à réparer ou à remplacer ne sont pas à la charge du mandant.
Vous trouverez les adresses de nos sociétés de distribution sur notre site www.adam-audio.com.
Caractéristiques TECHNIQUES11.
ADAM S1X - Moniteur actif 2 voies bass reflex
| Woofer(s) 1 | |
| Diamètre du châssis 155 mm / 6" | |
| Diamètre de la bobine mobile 39 mm / 1,5" | |
| Matériau de la membrane HexaCone® | |
| Transducteur medium· | |
| Diamètre du châssis · | |
| Diamètre de la bobine mobile · | |
| Matériau de la membrane · | |
| Tweeter X-ART 1 | |
| Surface de la membrane 24,2 cm² / 3,5 pouces² | |
| Diamètre de membrane équivalent 5,6 cm / 2,2" | |
| Multiplication de la vitesse 4 : 1 | |
| Poids de la membrane 0,17 g | |
| Amplificateurs intégrés* | 2 |
| Grave *1/2 | 200 watts / 280 watts |
| Médium *1/2 | · |
| Aigu *1/2 | 50 watts / 100 watts |
| Tension secteur | 100-120 V~, 50/60 Hz *3220-240 V~, 50/60 Hz *3 |
| Réglages | |
| Sensibilité d'entrée (grossier) | ±10 dB |
| Sensibilité d'entrée (précis) | · |
| Égaliseur EQ 80 Hz | · |
| Adaptation à l'acoustique du lieu EQ > 6 kHz | ±6 dB |
| Adaptation à l'acoustique du lieu EQ < 150 Hz | ±6 dB |
| Niveau du tweeteter | ±4 dB |
| Généralités | |
| Réponse en fréquence (±3 dB) | 40 Hz à 50 kHz |
| THD (> 80 Hz) | ≤ 1,5 % |
| Pression acoustique maximal, sinusoidale de 100 Hz à 3 kHz, à 1 m | ≥ 103 dB |
| Pression acoustique maximal par paire à 1 m | ≥ 113 dB |
| Fréquence(s) de coupure | 2.200 Hz |
| Connecteur(s) d'entrée | XLR |
| Connecteurs d'entrée numériques (optionnels) | · |
| Impédance d'entrée | 10 kΩ |
| Poids | 6 kg / 13,2 lb. |
| Blindage magnétique Optionnel | |
| Hauteur x largeur x profondeur | 295 x 175 x 260 mm / 11" x 7" x 10,4" |
| Garantie | 5 ans |
| Température de fonctionnement | 0° C à 40° C |
| Température de stockage | -30° C à 70° C |
| Humidité de l'air | max. 90%, sans condensation |
1 = continue, IEC 265-8-Wrms / 10 min 2 = nominale, IEC 265-8 = puissance crête 5 μsec 3 = veillez au voltage sélectionné au dos de l'enceinte
ADAM
PROFESSIONAL AUDIO
ADAM Audio GmbH
Ederstr. 16, 12059 Berlin, Allemagne
Tel.: +49 30-863 00 97-0
Fax: +49 30-863 00 97-7
Email: info@adam-audio.com
ADAM Audio UK Ltd.
www.adam-audio.com
uk-info@adam-audio.com
ADAM Audio China
sales@adam-audio-china.com
ADAM Audio USA Inc.
