MODE D'EMPLOI IntelliTherm C31 Fantini Cosmi

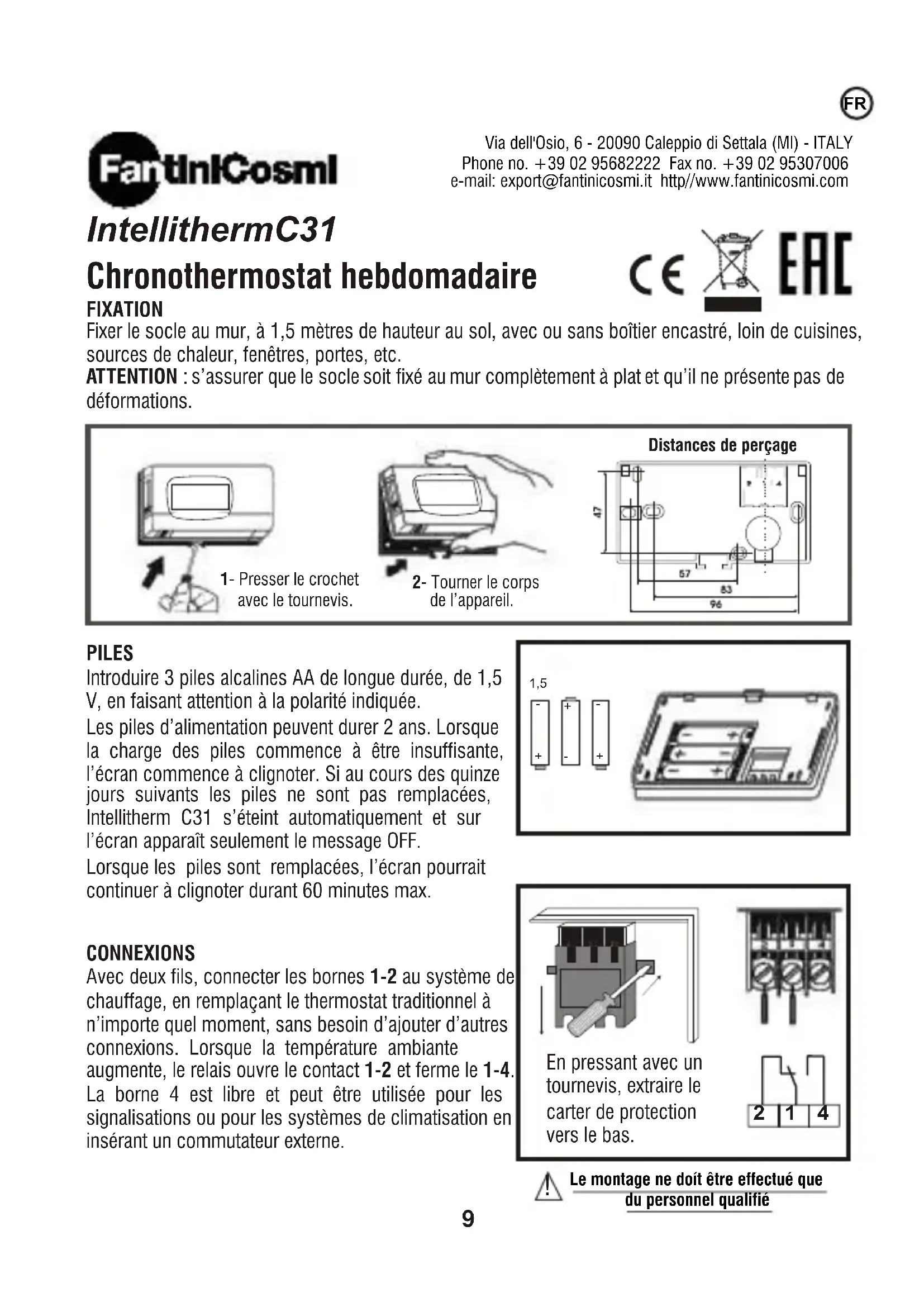

Distances de perçage1- Presser le crochetavec le tournevis.2- Tourner le corpsde l’appareil. Chronothermostat hebdomadaire Intellitherm C31 FIXATION Fixer le socle au mur, à 1,5 mètres de hauteur au sol, avec ou sans boîtier encastré, loin de cuisines, sources de chaleur, fenêtres, portes, etc. ATTENTION : s’assurer que le socle soit fixé au mur complètement à plat et qu’il ne présente pas de déformations. CONNEXIONS Avec deux fils, connecter les bornes 1-2 au système de chauffage, en remplaçant le thermostat traditionnel à n’importe quel moment, sans besoin d’ajouter d’autres connexions. Lorsque la température ambiante augmente, le relais ouvre le contact 1-2 et ferme le 1-4. La borne 4 est libre et peut être utilisée pour les signalisations ou pour les systèmes de climatisation en insérant un commutateur externe.
1,5 En pressant avec un tournevis, extraire le carter de protection vers le bas. PILES Introduire 3 piles alcalines AA de longue durée, de 1,5 V, en faisant attention à la polarité indiquée. Les piles d’alimentation peuvent durer 2 ans. Lorsque la charge des piles commence à être insuffisante, l’écran commence à clignoter. Si au cours des quinze jours suivants les piles ne sont pas remplacées, Intellitherm C31 s’éteint automatiquement et sur l’écran apparaît seulement le message OFF. Lorsque les piles sont remplacées, l’écran pourrait continuer à clignoter durant 60 minutes max. 2 - En appuyant sur la touche A vers la gauche, on configure les heures de température de confort qui remplaceront temporairement le programmeautomatique. En appuyant sur cette touche vers la droite, on configure les heures de température d’économie. Chaque pression sur la touche correspond à une heure de fonction JOLLY. Les symboles SOLEIL ou LUNE apparaissent sur l’écran sur la base de la température choisie. Une fois le temps programmé écoulé, Intellitherm reprendra le programme automatique. Pour réduire ou exclure la période JOLLY avant le temps prévu, mettre à zéro les heures configurées à l’aide de la touche A, ou déplacer le commutateur S sur une position différente de A (Automatique). Indice de protection IP20Degré de pollution 2Impulsion de tension 4000VDurée des piles : 2 ans minimum.Logiciel de classe A.Température d’antigel préréglée à 5 °C. Clignotement de l’écran en cas de charge insuffisante des piles. Conservation de toutes les données durant le remplacement des piles.Couvercle de protection des touches de réglage.Dimensions : 120 x 65 x 29 mmClassification ErP: Classe ErP IV; 2% (Rég. EU 811/2013 - 813/2013) FONCTION JOLLY L’ÉCRAN D’Intellitherm C31 Avec Intellitherm C31, il est possible à tout moment d’exclure temporairement le programme automatique, sans le modifier, afin d’obtenir toujours la température souhaitée (confort, économie) dans des périodes de 1 à 99 heures.
1 - Le commutateur S doit être positionné sur
A (automatique). CARACTÉRISTIQUES TECHNIQUESConforme aux normes EN 60730-1 et ses modifications.Montage mural.Alimentation avec 3 piles alcalines de 1,5 V, de longue durée, sans connexion à la ligne électrique.Attache rapide sur le socle.Portée des contacts : 5(3) A / 250 V -.Micro-déconnexion (1 BU).Contacts en commutation libre de tension.Température maximale d’ambiance T45Plage de l'échelle réglable de 5 °C à 40 °C.Différentiel : +/- 0,25 K.Gradient de température de référence : 4 K/h. (double isolement) Lecture de la température ambiante ou de celle programmée. Le symbole indique le régime antigel. Lecture du jour de la semaine en cours ou du jour programmé. Lecture des heures et des minutes de l’heure en cours ou de celle programmée. Symbole FLAMME : il indique que le chronothermostat est en demande de chaleur.Symboles S OLEIL et LUNE : ils indiquent le régime en cours (confort et économie, respectivement).
DU LUNDI AU VENDREDI SAMEDI ET DIMANCHE ANTIGEL - Il maintient une température ambiante fixe de 5 °C afin de protéger le système contre les dangers du gel. Ce programme peut être utilisé quand la maison n’est pas occupée. TOUJOURS ÉCONOMIE - Il maintient en permanence la température d'économie configurée durant toute la journée et la nuit. TOUJOURS CONFORT - Il maintient en permanence la température de confort configurée durant toute la journée et la nuit.
5 - Déplacer la touche S sur la position A (Automatique).
4 - Régler le jour de la semaine en cours en
appuyant sur la touche D vers DAY. 1=lundi 2=mardi 3=mercredi 4=jeudi 5=vendredi 6=samedi 7=dimanche
touche P sur la 1ère position. UTILISER Intellitherm C31 AVEC LES PROGRAMMES STANDARD Avec les horaires et températures préréglés en usine Après l'avoir installé et connecté, il suffit de réaliser les opérations simples énumérées ci-dessous :
3 - Régler l’heure en cours
avec la touche H. LES AUTRES PROGRAMMES D’Intellitherm C31
PERSONNALISATION Intellitherm C31 Horaires et températures au choix de l’utilisateur. Réaliser les opérations énumérées ci-dessous : CHOIX DES
2 - Déplacer la touche P sur la 2ème
position et régler la température d’économie avec la touche H.
1 - Déplacer la touche S sur la
position P (Programmation).
1 - Déplacer la touche S sur la
position P (Programmation).
2 - Déplacer la touche P
sur la 4ème position.
3 - Avec la touche H, régler
l’horaire de la 1ère
4 - Déplacer la touche P sur la 5ème
position de l’horloge bleu et régler l’horaire de la 2ème intervention avec la touche H.
5.6.7.8. - Déplacer la touche P dans les
quatre positions suivantes en réglant toujours les horaires d’intervention avec la touche H.
9 - Une fois programmés les horaires d’un
jour, appuyer sur la touche D vers DAY pour changer de jour et répéter les opérations de 2 à 8 pour tous les autres jours de la semaine. Copie du programme d’un jour pour les autres jours de la semaine : si la programmation réalisée s’applique aussi aux jours suivants, la copier en appuyant sur la touche D vers COPY (COPIER), le jour augmente d’une unité et copie le programme déjà mémorisé dans le nouveau jour qui apparaît sur l’écran.
3 - Déplacer la touche P sur la 3ème
position et régler la température de confort avec la touche H.
DU LUNDI AU VENDREDI SAMEDI ET DIMANCHE ANTIGEL - Il maintient une température ambiante fixe de 5 °C afin de protéger le système contre les dangers du gel. Ce programme peut être utilisé quand la maison n’est pas occupée. TOUJOURS ÉCONOMIE - Il maintient en permanence la température d'économie configurée durant toute la journée et la nuit. TOUJOURS CONFORT - Il maintient en permanence la température de confort configurée dur ant toute la journée et la nuit.
1 - Déplacer la touche
S sur la position P (Programmation).
5 - Déplacer la touche S sur la position A (Automatique).
4 - Régler le jour de la semaine en cours en
appuyant sur la touche D vers DAY. 1=lundi - 2=mardi - 3=mercredi 4=jeudi - 5=vendredi - 6=samedi 7=dimanche
touche P sur la 1ère position. UTILISER Intellitherm C31 AVEC LES PROGRAMMES STANDARD Avec les horaires et températures préréglés en usine Après l'avoir installé et connecté, il suffit de réaliser les opérations simples énumérées ci-dessous :
3 - Régler l’heure en cours
avec la touche H. LES AUTRES PROGRAMMES D’Intellitherm C31
PERSONNALISATION Intellitherm C31 Horaires et températures au choix de l’utilisateur. Réaliser les opérations énumérées ci-dessous : CHOIX DES
2 - Déplacer la touche P sur la 2ème
position et régler la température d’économie avec la touche H.
1 - Déplacer la touche S sur la
position P (Programmation).
1 - Déplacer la touche S sur la
position P (Programmation).
2 - Déplacer la touche P
sur la 4ème position.
3 - Avec la touche H, régler
l’horaire de la 1ère
4 - Déplacer la touche P sur la 5ème
position de l’horloge bleu et régler l’horaire de la 2ème intervention avec la touche H.
5.6.7.8. - Déplacer la touche P dans les
quatre positions suivantes en réglant toujours les horaires d’intervention avec la touche H.
9 - Une fois programmés les horaires d’un
jour, appuyer sur la touche D vers DAY pour changer de jour et répéter les opérations de 2 à 8 pour tous les autres jours de la semaine. Copie du programme d’un jour pour les autres jours de la semaine : si la programmation réalisée s’applique aussi aux jours suivants, la copier en appuyant sur la touche D vers COPY (COPIER), le jour augmente d’une unité et copie le programme déjà mémorisé dans le nouveau jour qui apparaît sur l’écran.
3 - Déplacer la touche P sur la 3ème
position et régler la température de confort avec la touche H.
de l’appareil. Chronothermostat hebdomadaire Intellitherm C31 FIXATION Fixer le socle au mur, à 1,5 mètres de hauteur au sol, avec ou sans boîtier encastré, loin de cuisines, sources de chaleur, fenêtres, portes, etc. ATTENTION : s’assurer que le socle soit fixé au mur complètement à plat et qu’il ne présente pas de déformations. CONNEXIONS Avecdeux fils, connecter lesbornes1-2 ausystème de chauffage, en remplaçant le thermostat traditionnel à n’importequel moment, sans besoind’ajouter d’autres connexions. Lorsque la température ambiante augmente, le relais ouvre le contact 1-2 etferme le 1-4. La borne 4 est libre et peut être utilisée pour les signalisationsoupourles systèmesde climatisationen insérantun commutateurexterne. ++---+1,5 En pressant avec un tournevis, extraire le carter de protection vers le bas. PILES Introduire 3 piles alcalines AA de longue durée, de 1,5 V, en faisant attention à la polarité indiquée. Les piles d’alimentation peuvent durer 2 ans. Lorsque la charge des piles commence à être insuffisante, l’écran commence à clignoter. Si au cours des quinze jours suivants les piles ne sont pas remplacées, Intellitherm C31 s’éteint automatiquement et sur l’écran apparaît seulement le message OFF. Lorsque les piles sont remplacées, l’écran pourrait continuer à clignoter durant 60 minutes max. 2 - En appuyant sur la touche A vers la gauche, on configure les heures de température de confort qui remplaceront temporairement le programme automatique. En appuyant sur cette touche vers la droite, on configure les heures de température d’économie. Chaque pression sur la touche correspond à une heure de fonction JOLLY. Les symboles SOLEIL ou LUNE apparaissent sur l’écran sur la base de la température choisie. Une fois le temps programmé écoulé, Intellitherm reprendra le programme automatique. Pour réduire ou exclure la période JOLLY avant le temps prévu, mettre à zéro les heures configurées à l’aide de la touche A, ou déplacer le commutateur S sur une position différente de A (Automatique). Indice de protection IP20Degré de pollution 2Impulsion de tension 4000VDurée des piles : 2 ans minimum. Logiciel de classe A.Température d’antigel préréglée à 5 °C.Clignotement de l’écran en cas de charge insuffisante des piles. Conservation de toutes les données durant le remplacement des piles.Couvercle de protection des touches de réglage.Dimensions : 120 x 65 x 29 mmClassification ErP: Classe ErP IV; 2% (Rég. EU 811/2013 - 813/2013) FONCTION JOLLY L’ÉCRAN D’Intellitherm C31 Avec Intellitherm C31, il est possible à tout moment d’exclure temporairement le programme automatique, sans le modifier, afin d’obtenir toujours la température souhaitée (confort, économie) dans des périodes de 1 à 99 heures.
1 - Le commutateur S doit être positionné sur
A (automatique). CARACTÉRISTIQUES TECHNIQUESConforme aux normes EN 60730-1 et ses modifications.Montage mural.Alimentation avec 3 piles alcalines de 1,5 V, de longue durée, sans connexion à la ligne électrique.Attache rapide sur le socle.Portée des contacts : 5(3) A / 250 V -.Micro-déconnexion (1 BU).Contacts en commutation libre de tension.Température maximale d’ambiance T45Plage de l'échelle réglable de 5 °C à 40 °C.Différentiel : +/- 0,25 K.Gradient de température de référence : 4 K/h. (double isolement) Lecture de la température ambiante ou de celle programmée. Le symbole indique le régime antigel. Lecture du jour de la semaine en cours ou du jour programmé. Lecture des heures et des minutes de l’heure en cours ou de celle programmée. Symbole FLAMME : il indique que le chronothermostat est en demande de chaleur.Symboles S OLEIL et LUNE : ils indiquent le régime en cours (confort et économie, respectivement).
