1190RC - Alarme de voiture GEMINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme de voiture
Marque	Gemini
Modèle	1190RC
Dimensions (approx.)	120 x 80 x 30 mm
Poids (approx.)	200 g
Alimentation	12 V DC (batterie véhicule)
Consommation électrique	Veille : < 10 mA, Alarme : 1 A max
Fréquence de la télécommande	433,92 MHz
Portée de la télécommande	Jusqu'à 50 mètres
Fonctions principales	Verrouillage/déverrouillage centralisé, immobilisation moteur, détection de choc, sirène intégrée, coupure de démarreur
Capteurs	Capteur de choc réglable, contact de porte, contact de capot
Sirène	Sirène 120 dB (intégrée ou externe selon version)
Mémoire des alarmes	Conserve le dernier événement (ex. choc, porte)
Protection anti-pompage	Oui, pour éviter les fausses alarmes
Entretien et nettoyage	Nettoyer l'unité centrale avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Code PIN pour désactivation d'urgence, coupure moteur automatique
Pièces détachées et réparabilité	Pièces détachées non disponibles au détail. Réparation par un installateur agréé.
Informations générales	Alarme de voiture universelle, compatible avec la plupart des véhicules à essence et diesel 12V.

FOIRE AUX QUESTIONS - 1190RC GEMINI

Comment installer l'alarme Gemini 1190RC ?

L'installation doit être réalisée par un professionnel. Le schéma de câblage est fourni dans la notice. Branchez les fils selon les codes couleurs indiqués (ex: rouge/bleu pour l'alimentation, etc.).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile de la télécommande (type CR2032). Si le problème persiste, réappairez la télécommande en suivant la procédure de la notice : mettre le contact, appuyer sur le bouton d'apprentissage, etc.

Comment régler la sensibilité du capteur de choc ?

Le capteur de choc dispose d'un potentiomètre de réglage. Tournez-le dans le sens horaire pour augmenter la sensibilité, antihoraire pour la diminuer. Testez après chaque réglage.

L'alarme se déclenche sans raison : que faire ?

Vérifiez les contacts de porte et de capot. Réduisez la sensibilité du capteur de choc. Assurez-vous que la fonction anti-pompage n'est pas désactivée.

Puis-je connecter une sirène externe ?

Oui, l'unité centrale dispose d'une sortie pour sirène externe (fil rouge/noir). Respectez les polarités. La sirène doit être 12V, généralement une sirène Gemini 7025 ou 7147.

Comment désactiver l'alarme en cas de panne de batterie ?

Utilisez le code PIN d'urgence. Mettez le contact, saisissez le code via la pédale d'accélérateur ou un interrupteur de codage (selon installation). Le code par défaut est souvent 1234.

Quelle est la consommation de l'alarme en veille ?

La consommation en veille est inférieure à 10 mA, ce qui est négligeable pour la batterie du véhicule. En alarme, la sirène peut consommer jusqu'à 1 A.

Peut-on ajouter un deuxième récepteur ou une télécommande supplémentaire ?

Oui, l'unité centrale peut mémoriser jusqu'à 4 télécommandes. Procédure : mettre le contact, appuyer sur le bouton d'apprentissage sur le boîtier, puis sur la nouvelle télécommande.

L'alarme fonctionne-t-elle avec un véhicule diesel ?

Oui, elle est compatible avec tous les véhicules 12V (essence ou diesel). Pour les véhicules diesel, le fil de coupure de démarreur peut être différent selon le type d'arrêt moteur.

Où trouver le schéma de câblage détaillé ?

Le schéma de câblage complet est fourni dans la notice d'utilisation. Vous pouvez télécharger la notice gratuitement sur notice-facile.com. Il y a des variantes selon la sirène utilisée.

MODE D'EMPLOI 1190RC GEMINI

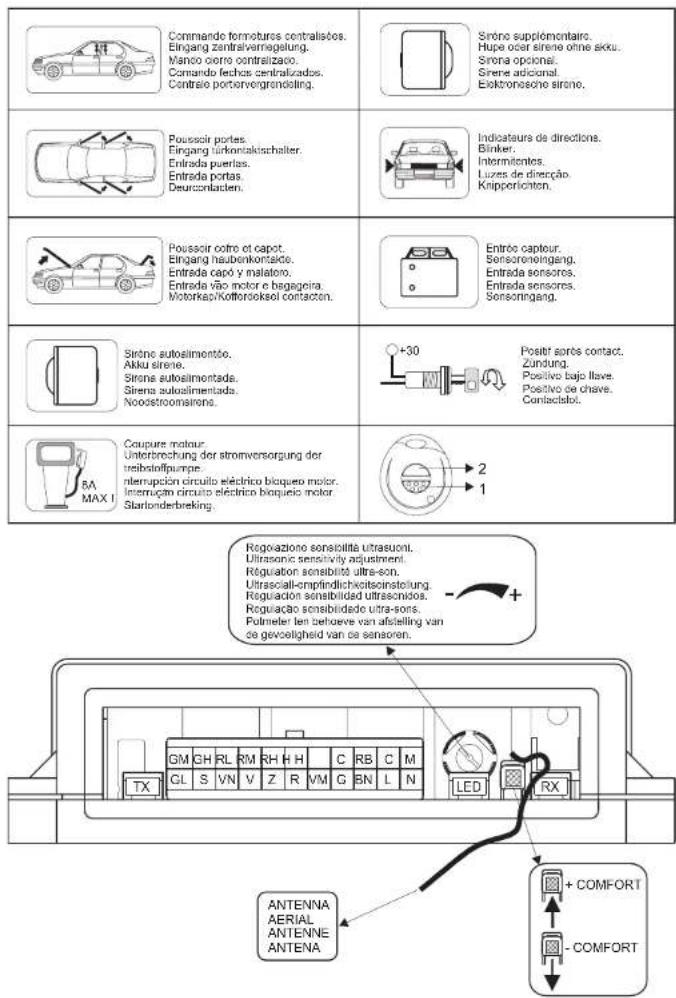

Code cables colours,Codice colori cavi,Code couleurs cables,Erluterung der kabelfarbencodigo, Colores cables,Codigo de cores para fios,Kleurcodering kabels.

	I	UK	F	D	E	P	NL

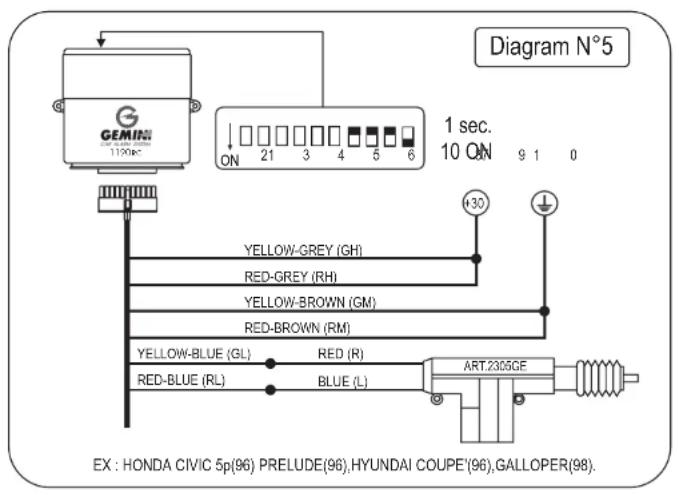

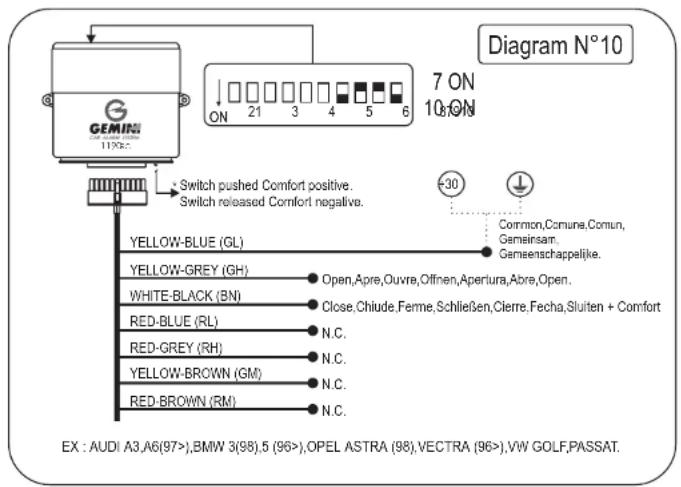

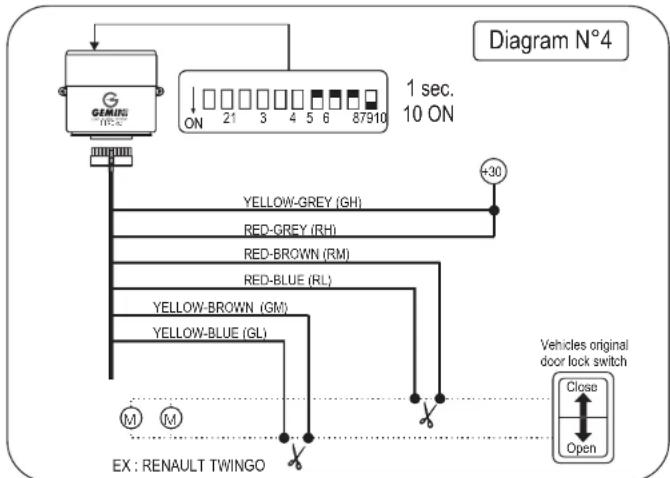

GL	SIALLO-BLU	YELLOW-BLUE	JAUNE-BLUE	GELS-BLAU	AMARILLO-AZUL	AMARELO-AZUL	GEEL BLAUW
RL	ROSSO-BLU	RED-BLUE	ROUGE-BLUE	ROT-BLAU	ROJO-AZUL	VERMELHO-AZUL	ROOD-BLAUW
GH	GALLO-GRICIO	YELLOW-CREY	JAUNE-CRIS	CERLE-CRAJ	AMARILLO-CRIS	AMARELO-CINZA	CERFL-CRUS
RH	ROSSO-GRICIO	RED-CREY	ROUGE-CRIS	ROT-CRAJ	ROJO-CRIS	VERMELHO-CINZA	ROOD-CRUS
GM	SIALLO-MARRONE	YELLOW BROWN	JAUNE-MARRON	GELS-SHAUN	AMARILLO-MARRON	AMARELO MARRON	GEEL BRUN
RM	ROSSO-MARRONE	RED-BROWN	ROUGE-MARRON	ROT-BRAUN	ROJO-MARRON	VERMELHO MARRON	ROOD-BRUIN
BN	BIANCO-NEERO	WHITE-BLACK	BLANCO-NOR	WEISS-SCHWARZ	BLANCO-NEERO	BRANCO-PRETQ	MIT-ZWART

EX:ALFA.FIAT,FORD,LANCIA,OPEL,PEUGEOT,RENVAULT,SAAB,SEAT,VW POLO(95>).

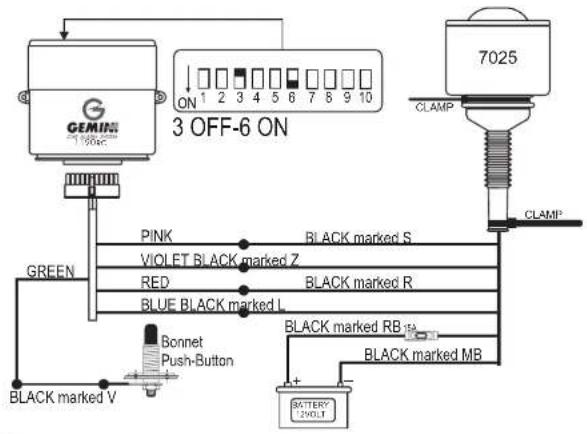

Fitting diagram 1190RC central unit with 7025 siren.

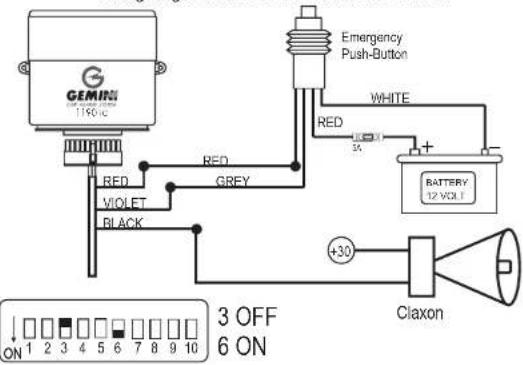

Fitting diagram 1190RC central unit with claxon.

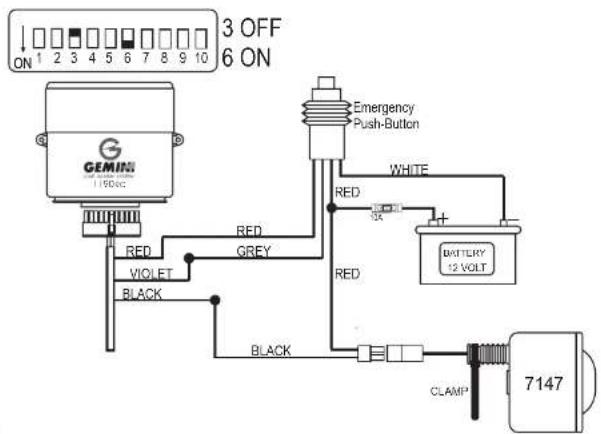

Fitting diagram 1190RC central unit with 7147 siren.

GB	I	F	E	P	D	NL
Black marked RB	NERO siglato RB	NOIR singe RB	NEGRO marcoz.o R	PRETO marcoz.o R	SCHWARZ mit konzernüchung RB	ZWARTRB-draad
Black marked MB	NERO siglato MB	NOIR singe MB	NEGRO marcoz.o MB	PRETO marcoz.o MB	SCHWARZ mit konzernüchung MB	ZWARTMB-draad
Black marked S	NERO siglato S	NOIR singe S	NEGRO marcoz.o S	PRETO marcoz.o S	SCHWARZ mit konzernüchung S	ZWARTS-draad
Black marked Z	NERO siglato Z	NOIR singe Z	NEGRO marcoz.o Z	PRETO marcoz.o Z	SCHWARZ mit konzernüchung Z	ZWARTZ-draad
Black marked V	NERO siglato V	NOIR singe V	NEGRO marcoz.o V	PRETO marcoz.o V	SCHWARZ mit konzernüchung V	ZWARTV-draad
Black marked R	NERO siglato R	NOIR singe R	NEGRO marcoz.o R	PRETO marcoz.o R	SCHWARZ mit konzernüchung R	ZWARTRedraad
Black marked L	NERO siglato L	NOIR singe L	NEGRO marcoz.o L	PRETO marcoz.o L	SCHWARZ mit konzernüchung L	ZWARTL-draad
PINK	ROSSA	ROSSE	ROSSA	ROSSA	ROSSA	ROZE
GREY	GRIGIO	GRIS	GRIS	CINZA	GRAU	GRUS
WHITE	BIANCO	BLANC	BLANCO	BRANCO	WEISS	WIT
GREEN	VERDE	VERT	VERDE	VERDE	GRUN	GROEN
RED	ROSSO	ROUGE	ROJO	VERVELHO	ROT	ROOD
BLUE	BLU	BLEU	AZUL	AZUL	BLAU	BLAUW
VIOLET	VIOLA	VIOLET	VIOLETA	VIOLETA	VIOLETT	PAIRS

NOTE : The BLACK wires has the identification mark in the end.
NOTA : I conduttori NERI hanno la sigla di identificazione all'estremita.
NOTE: Les conducteurs NOIRS sont signés à l'extremité.
ACHTUNG: Am kabelende befinden sich die kennzeichnunge.
NOTA : Los cables NEGROS tiene la sigla de identificacion en el extremo.
NOTA: Os conduções PRETOS possuem a sigla de identificacao localizada na extremidade.
LET OP: De ZWARTE draden zich gemerkt op hey eiden van de draad.
