Marque	Airlux
Modèle	HD69A
Type de produit	Hotte décorative de cuisine
Mode de fonctionnement	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Hauteur minimale d'installation	650 mm au-dessus des réchauds
Classe électrique	Classe II (double isolation, sans mise à la terre)
Alimentation électrique	220-240 V, 50 Hz
Connexion	Phase (L) : marron, Neutre (N) : bleu
Filtres anti-graisse	Panneaux aluminium, lavables au lave-vaisselle
Nettoyage des filtres anti-graisse	Tous les 2 mois minimum
Filtres à charbon actif	Non lavables, à remplacer tous les 3 mois maximum
Éclairage	Lampe(s) (type non spécifié)
Consignes de sécurité	Ne pas cuire à la flamme sous la hotte ; éviter les flammes libres ; ne pas toucher les lampes après usage prolongé
Entretien général	Nettoyer les surfaces avec un chiffon imbibé d'alcool dénaturé ou détergent neutre
Diamètre de sortie	Raccord Y fourni (diamètre non précisé)
Accessoires optionnels	Kit de filtres à charbon actif pour version filtrante
Service après-vente	www.airlux.com
Pays d'origine	France (siège : Charleville-Mézières)

FOIRE AUX QUESTIONS - HD69A AIRLUX

Quelle est la hauteur minimale d'installation de la hotte HD69A ?

La hauteur minimale entre la hotte et les réchauds est de 650 mm.

Comment nettoyer les filtres anti-graisse ?

Retirez les filtres, lavez-les à l'eau chaude avec un détergent neutre ou au lave-vaisselle. Rincez abondamment et laissez sécher. À effectuer tous les 2 mois minimum.

À quelle fréquence remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés tous les 3 mois maximum.

Puis-je utiliser la hotte en mode recyclage (filtrant) ?

Oui, la hotte peut être transformée en version filtrante en installant un kit de filtres à charbon actif disponible chez votre revendeur.

La hotte nécessite-t-elle une mise à la terre ?

Non, l'appareil est de classe II (double isolation), aucun fil de terre n'est requis.

Est-il dangereux de cuire à la flamme sous la hotte ?

Oui, il est interdit de cuire les aliments à la flamme sous la hotte. Les flammes libres peuvent abîmer les filtres et provoquer un incendie.

Comment raccorder la hotte à l'évacuation extérieure ?

Utilisez un tube intermédiaire pour relier la bride Y de la hotte au conduit d'évacuation. Assurez-vous de respecter les normes en vigueur.

Où puis-je acheter des pièces détachées ou des accessoires ?

Les pièces détachées et le kit de filtres à charbon sont disponibles auprès de votre revendeur ou sur le site www.airlux.com.

Comment entretenir les surfaces extérieures de la hotte ?

Nettoyez fréquemment avec un chiffon imbibé d'alcool dénaturé ou de détergent liquide neutre non abrasif.

Dois-je mettre la hotte en route avant de cuisiner ?

Oui, il est recommandé de mettre la hotte en route avant de commencer à cuisiner pour une efficacité optimale.

MODE D'EMPLOI HD69A AIRLUX

Instructions de montage et mode d'emploi de la hotte aspirante
Instructions on mounting and use of the cooker hood
Montagevorschrift und Gebrauchsanleitung fur die Dunstabzugshaube
Istruzioni di montaggio e d'uso della cappa aspirante-filtrante

airlux

L'électronénager

Mod. HOTTE DECOR

HD69

CE

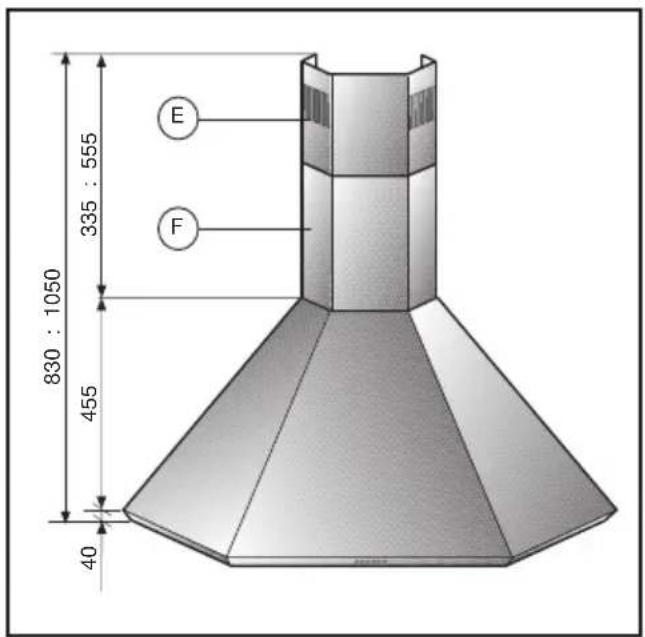

Fig.1

Fig.3

Fig.2

Fig.4

FRANÇAIS

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations:

L'appareil a ete realise comme hotte aspirante (evacuation air a l'exterieur) ou filtrante (recyclage air a l'intérieur).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même piece vous utilisez simultanement la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouzezer creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion.

La dépréssion dans le local ne doit pas dépasser les 4 Pa (4 x 10 -5 bar).

Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veillez vous reférer aux dispositions en vigueur dans votre pays.

2. ATTENTION

Dans des circonstances déterminées les electroménagers peuvent être dangereux.

A) Ne pas controller les filtres pendant que la hotte est en fonctionnement
B) Nepas toucher les lampes après unemploi prolongé de l'appareil
C) Il est interdir de cuir les alimentes à la flamme sous la hote
D) Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies
E) Controller constemment les alimentes frits pour eviter que l'huile surchauffee prenne feu
F) Avant d'effectuer n'importe quel entretien déconnecter la hotte du réseau électrique.

INSTRUCTIONS POUR L'INSTALLATION

• Connexionélectrique

L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre.

La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrE

Si elle n'a pas eté prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• L'appareil doit être installé à une hauteur minimale de 650 mm des rechauds.

S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure.

Ne pas relier le tuyau d'échéappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des apparèils alimentés par une énergie différente de celle électrique.

Fixation de la hotte sur le mur.

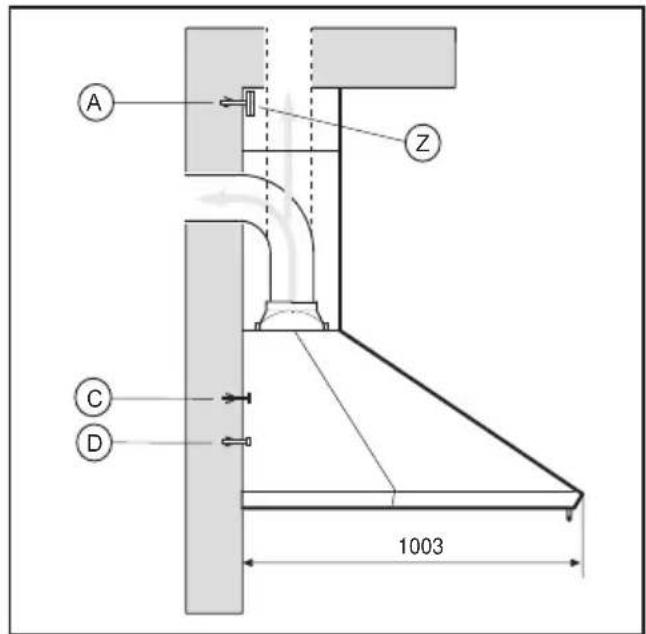

Percer les trou s A-C-D en respectant les cotes indiquees (fig. 3). Pour les differents montages, utiliser les vis et chevilles a expansion correspondant au type du mur (ex beton armé, plâtre, etc.).

Dans le cas où les vis et chevilles sont fournies d'origine avec le produit, vérifier quelles correspondant bien au type de mur sur lequel doit être montée la hotte.

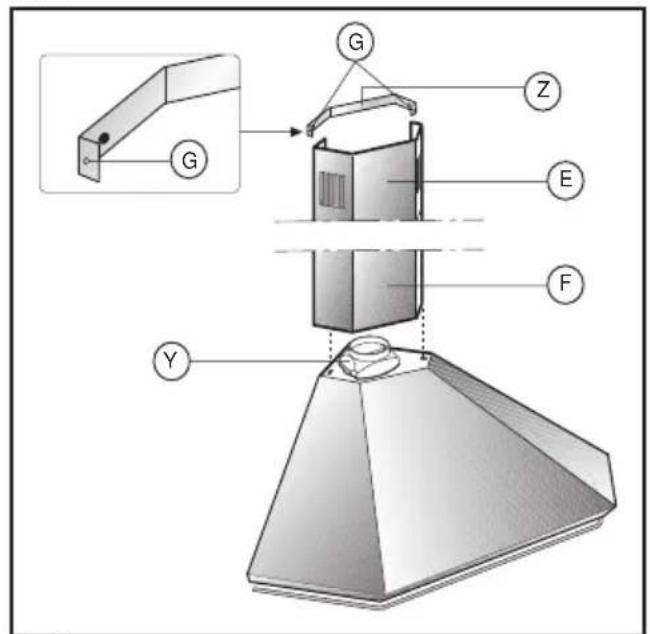

Bloquer la bride du raccord Y à la hotte (fig. 2).

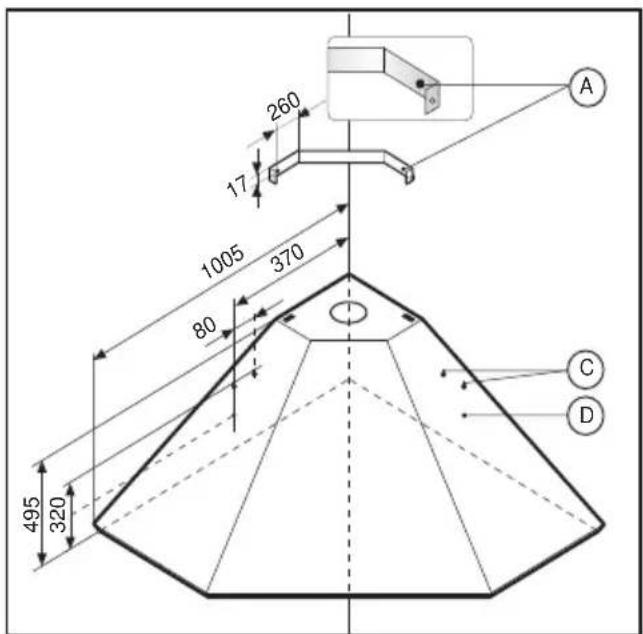

Bloquer les supports Z sur le mur grâce aux troux A (fig. 4).

Accrocher la hotte au mur en utilisant les trous C (fig. 3).

Pendre la hotte à la paroi en utilisant les trous de sécurité D (fig. 3).

- Version aspirante

Raccorder, au moyen d'un tube intermédiaire, la bride Y au trou d'évacuation (sauf pour la version filtrante).

Enfilier le raccord supérieur E à l'intérieur du raccord inférieur F; assembler les deux raccords en les insérant vertically dans la hotte (fig. 3), tirer le raccord supérieur E vers le haut puis le bloquer à l'aide des vis sur les trouss G du support Z (fig. 2)AAPARAVANT fixe au mur grace aux trouxs A (fig.3).

Pour transformer la hote de la version aspirante à la version filtrante, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage de la version filtrante.

- Version filtrante

Installer la hotte et les deux raccords comme indiquedans le paragraphe traitant du montage de la hotte en version aspirante. Pour le montage du raccord filtrant se referrer aux instructions continues dans le kit.

Si le kit n'est pas en dotation, le commander au revendeur comme accessoire.

Les filtres doivent être appliqués sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tourner de 90 degrès jusqu'àau blocage.

L'air est rejoité dans la pierce grâce aux orifices situés sur le raccord E.

EMPOI ET ENTRETIEN

• Nous vous recommendons de mettre la hotte en route avant de commencer à cuisiner.

Les felttres doivent être appliqués sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tourner de 90 degrès jusqu'àu blocage.

Le bon fonctionnement de la hotte est lie à la fréquence des opérations d'entretien, et plus particulièrement à l'entretien du filtré anti-graisse et du filtré au charbon actif.

• Les filtres anti graisse ont pour role de retenir les particules grasses en suspension dans l'air. Ils peuvent donc se boucher plus ou moins rapidement selon l'usage de la hotte.

Dans tous les cas, pour prévenir un évientuel risque d'incendie, il est nécessaire de nettoyer au moins tous les deux mois le filtre en suivant les indications suivantes:

• Retirer les filtres de la hotte et les laver avec de l'eau et un détermagent liquide neutre, laisser la saleté se decoller.

• Rincer abondamment à l'eau tiède et laisser sécher.

• Les filtres peuvent également être lavés dans le lave vaisselle.
  Apres plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'ouvre pas droit à réclamation afin d'obtenir un évientuel changement des panneaux.

• Les filtres au charbon actif seront à filtrer l'air qui sera rejeté dans la pierce. Les filtres ne sont ni lavables ni régénérables et doivent être changés tous les trois mois au maximum. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régULARité avec laquelle est effectué le nettoyage du filtre anti graisse.

• Nettoyer féquèment tous les dépôts sur le ventilateur et les autres surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

ON DECLINE TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUES PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
