HD69C - Hotte AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine murale
Marque	Airlux
Modèle	HD69C
Version	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Hauteur minimale d'installation	650 mm au-dessus des réchauds
Alimentation électrique	220-240 V, 50 Hz
Classe d'isolation	Classe II (pas de connexion à la terre)
Connexion électrique	Marron (L), Bleu (N)
Type de filtre anti-graisse	Filtre métallique lavable
Entretien filtre anti-graisse	Laver tous les 2 mois à l'eau et détergent neutre ou au lave-vaisselle
Type de filtre à charbon actif	Filtre non lavable
Remplacement filtre à charbon	Tous les 3 mois maximum
Précautions de sécurité	Ne pas utiliser de flamme libre, déconnecter avant entretien
Installation	Fixation murale avec chevilles et vis adaptées au mur
Évacuation	Conduit d'évacuation vers l'extérieur (version aspirante)
Recyclage	Air rejeté dans la pièce par raccord supérieur (version filtrante)
Service après-vente	www.airlux.com

FOIRE AUX QUESTIONS - HD69C AIRLUX

Comment installer la hotte HD69C ?

Pour installer la hotte, commencez par percer les trous A, C et D selon les cotes du schéma (fig. 3). Fixez les supports Z au mur avec les trous A, puis accrochez la hotte en utilisant les trous C et les trous de sécurité D. Veillez à respecter une hauteur minimale de 650 mm au-dessus des réchauds.

Quelle est la hauteur minimale d'installation ?

La hauteur minimale d'installation est de 650 mm entre la hotte et la surface des réchauds, quelle que soit l'énergie utilisée (gaz, électrique, etc.).

Comment raccorder la hotte à l'évacuation extérieure ?

En version aspirante, raccordez la bride Y de la hotte au conduit d'évacuation à l'aide d'un tube intermédiaire. Assurez-vous que le tuyau d'échappement n'est pas relié à un conduit contenant de l'air chaud ou des fumées d'appareils non électriques.

Comment transformer la hotte en version filtrante ?

Pour passer en version filtrante, vous devez acheter un kit de filtres à charbon actif auprès de votre revendeur. Installez les filtres sur le groupe d'aspiration en les centrant et en les tournant de 90° jusqu'au blocage. L'air est alors rejeté dans la pièce par les orifices du raccord supérieur.

Comment nettoyer les filtres anti-graisse ?

Retirez les filtres de la hotte, lavez-les avec de l'eau et un détergent liquide neutre pour décoller les saletés. Rincez abondamment à l'eau tiède et laissez sécher. Vous pouvez également les laver au lave-vaisselle.

Quand changer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 3 mois maximum, selon la fréquence d'utilisation et le type de cuisson.

Que faire en cas d'inversion de flux ?

L'inversion de flux se produit si la hotte aspire l'air nécessaire à la combustion d'un brûleur ou d'une cheminée. Pour l'éviter, assurez une ventilation suffisante du local et vérifiez que la dépression ne dépasse pas 4 Pa (4 x 10⁻⁵ bar).

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord que la hotte est branchée correctement à une prise électrique accessible. Assurez-vous que le câble est connecté selon les codes : marron (L) et bleu (N). Si la hotte est directement raccordée, vérifiez l'interrupteur omnipolaire.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais respectez la hauteur minimale de 650 mm et ne faites jamais cuire les aliments à la flamme nue sous la hotte. Évitez la flamme libre pour prévenir les risques d'incendie.

Où trouver les pièces détachées pour la hotte HD69C ?

Les pièces détachées sont disponibles auprès du service après-vente de la marque Airlux. Consultez le site www.airlux.com ou contactez le service pièces détachées mentionné dans la notice.

MODE D'EMPLOI HD69C AIRLUX

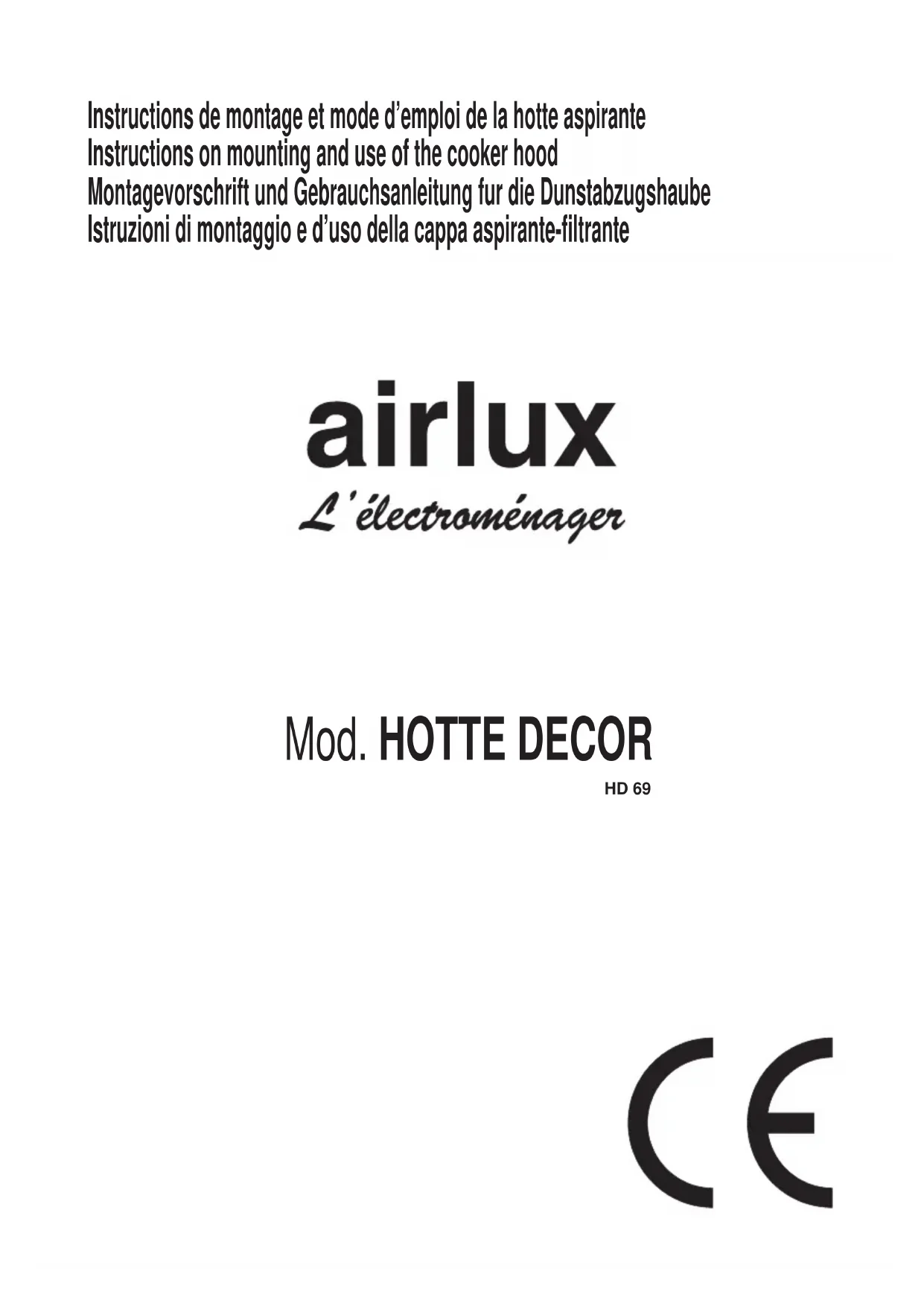

Instructions de montage et mode d'emploi de la hotte aspirante

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations:

L'appareil a été réalisé comme hotte aspirante (évacuation air à l'extérieur) ou filtrante (recyclage air à l'interieur).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion.

La dépression dans le local ne doit pas dépasser les 4 Pa (4 x 10 -5 bar).

Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

2. ATTENTION

Dans des circonstances déterminées les électroménagers peuvent être dangereux.

A) Ne pas controller les filtres pendant que la hotte est en fonctionnement
B) Nepas toucher les lampes après un emploi prolongé de l'appareil
C) Il est interdit de cuir les aliments à la flamme sous la hotte
D) Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies
E) Controller constemment les aliments frits pour éviter que l'huile surchauffée prenne feu
F) Avant d'effectuer n'importe quel entretien déconnecter la hotte du réseau électrique.

INSTRUCTIONS POUR L'INSTALLATION

- Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.

La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• L'appareil doit être installé à une hauteur minimale de 650 mm des réchauds.
  S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inferiure.
  Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.

• Fixation de la hotte sur le mur.

Percer les trous A-C-D en respectant les cotes indiquées (fig. 3). Pour les différents montages, utiliser les vis et chevilles à expansion correspondant au type du mur (ex béton armé, plâtre, etc.).

Dans le cas où les vis et chevilles sont fournies d'origine avec le produit, vérifier qu'elles correspondent bien au type de mur sur lequel doit être montée la hotte.

Bloquer la bride du raccord Y à la hotte (fig. 2).

Bloquer les supports Z sur le mur grâce aux trous A (fig. 4).

Accrocher la hotte au mur en utilisant les trous C (fig. 3).

Pendre la hotte à la paroi en utilisant les trous de sécurité D (fig. 3).

- Version aspirante

Raccorder, au moyen d'un tube intermédiaire, la bride Y au trou d'évacuation (sauf pour la version filtrante).

Enfiler le raccord supérieur E à l'intérieur du raccord inférieur F; assembler les deux raccords en les insérant verticalement dans la hotte (fig. 3), tirer le raccord supérieur E vers le haut puis le bloquer à l'aide des vis sur les trous G du support Z (fig. 2) auparavant fixé au mur grâce aux trous A (fig. 3).

Pour transformer la hotté de la version aspirante à la version filtrante, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage de la version filtrante.

- Version filtrante

Installer la hotte et les deux raccords comme indiqué dans le paragraphe traitant du montage de la hotte en version aspirante. Pour le montage du raccord filtrant se référer aux instructions contenues dans le kit.

Si le kit n'est pas en dotation, le commander au revendeur comme accessoire.

Les filtres doivent être appliqués sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tourner de 90 degrés jusqu'au blocage.

L'air est rejeté dans la pièce grâce aux orifices situés sur le raccord E.

EMPOI ET ENTRETIEN

- Nous vous recommandons de mettre la hotte en route avant de commencer à cuisiner.

Les filtres doivent être appliqués sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tourner de 90 degrés jusqu'au blocage.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse et du filtre au charbon actif.

- Les filtres anti graisse ont pour rôle de retenir les particules grasses en suspension dans l'air. Ils peuvent donc se boucher plus ou moins rapidement selon l'usage de la hotte. Dans tous les cas, pour prévenir un éventuel risque d'incendie, il est nécessaire de nettoyer au moins tous les deux mois le filtre en suivant les indications suivantes:

- Retirer les filtres de la hotte et les laver avec de l'eau et un détergent liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l'eau tiède et laisser sécher.

- Les filtres peuvent également être lavés dans le lave vaisselle. Après plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'ouvre pas droit à réclamation afin d'obtenir un éventuel changement des panneaux.

- Les filtres au charbon actif servent à filtrer l'air qui sera rejeté dans la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être changés tous les trois mois au maximum. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularité avec laquelle est effectué le nettoyage du filtre anti graisse.

- Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

ON DECLINE, TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

airlux

255, avenue Carnot 08 000 CHARLEVILLE-MEZIERES

SERVICES COMMERCIAUX

SERVICE APRES-VENTE

SERVICE PIECES DETACHEES

SERVICE GARANTIE S.G.A.

www.airlux.com
