| Type de produit | Porte-bagages de toit (barres de toit) |
| Marque | Farad |
| Modèle | BS 003 |
| Compatibilité | Alfa Romeo Giulietta (2010 et versions ultérieures) |
| Matériau des barres | Aluminium |
| Matériau des pieds et embouts | Plastique |
| Dimensions estimées (L x l x h) | 110 cm x 10 cm x 5 cm |
| Poids estimé | 5 kg |
| Charge maximale | Se référer à la capacité de charge du toit du véhicule |
| Fonctions principales | Support de charge sur le toit (bagages, coffres, vélos, etc.) |
| Type de fixation | Pinces de fixation spécifiques au véhicule |
| Contenu de la boîte | Kit BS (vis, supports), Kit Alu (barres, embouts), clé hexagonale, pièces de montage |
| Sécurité | Vérifier périodiquement le serrage des vis (recommandé tous les 100 km) |
| Entretien | Nettoyer à l'eau savonneuse, éviter les produits abrasifs |
| Réparabilité | Pièces de rechange disponibles (voir liste dans la notice) |
| Liste des pièces détachées | Supports, pieds, barres, embouts, clés, joints, etc. (20 références) |
| Numéro de révision | REV 000 (10/05/2011) |
| Notice | Multilingue (IT, PL, EN, DE, FR, ES, NL, SWE) |
| Garantie | 2 ans (sous réserve des conditions du fabricant) |
FOIRE AUX QUESTIONS - BS 003 Farad
Questions des utilisateurs sur BS 003 Farad
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Porte-bagages au format PDF gratuitement ! Retrouvez votre notice BS 003 - Farad et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BS 003 de la marque Farad.
MODE D'EMPLOI BS 003 Farad

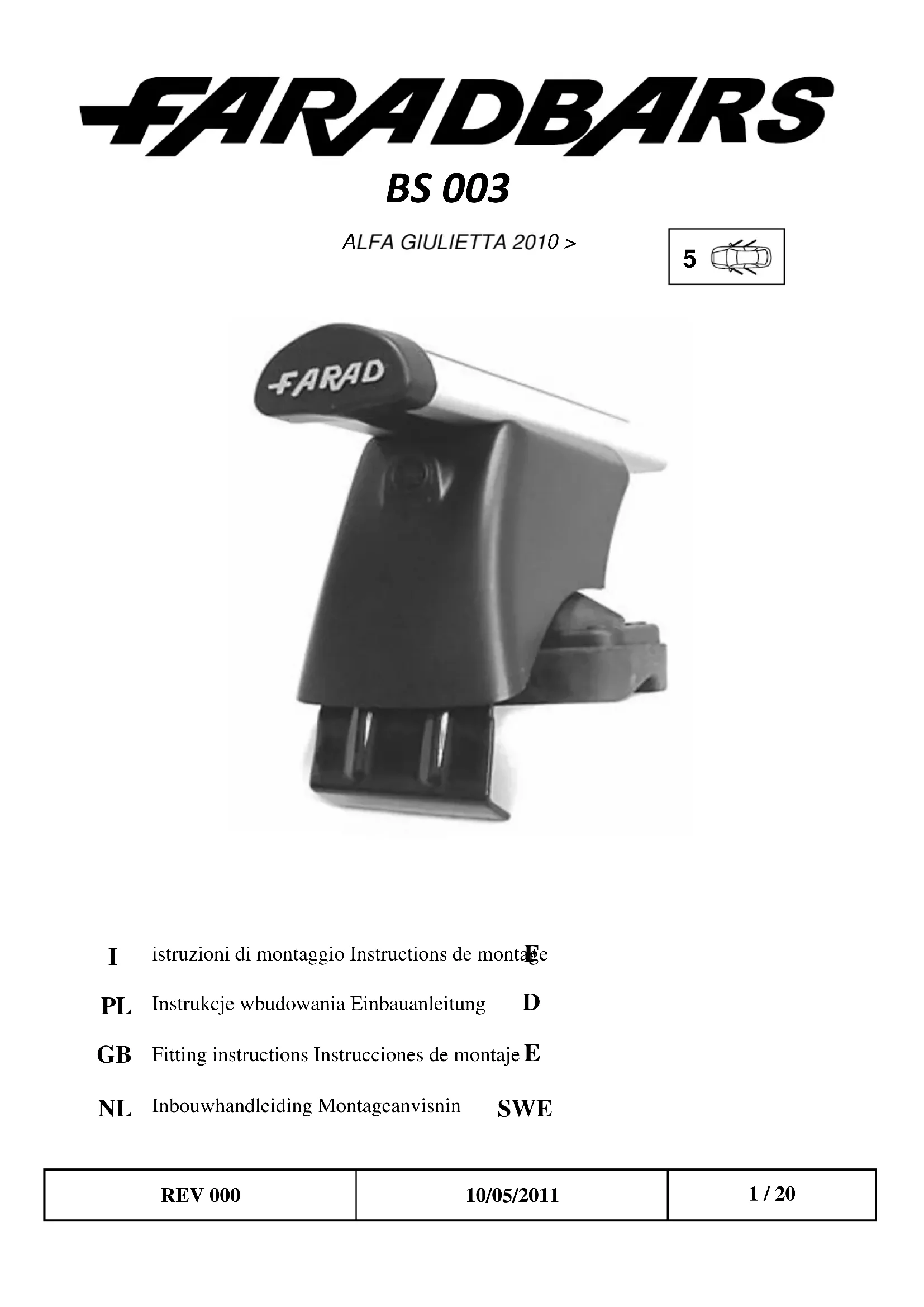

FARADBARS
BS 003
ALFA GIULIETTA 2010>
5
Iistruzioni di montaggio Instructions de montage
PL Instrukcje wbudowania Einbauanleitung D
GB Fitting instructions Instrucciones de montaje E
NL Inbouwhandleiding Montageanvisnin SWE
| REV 000 | 10/05/2011 | 1 / 20 |

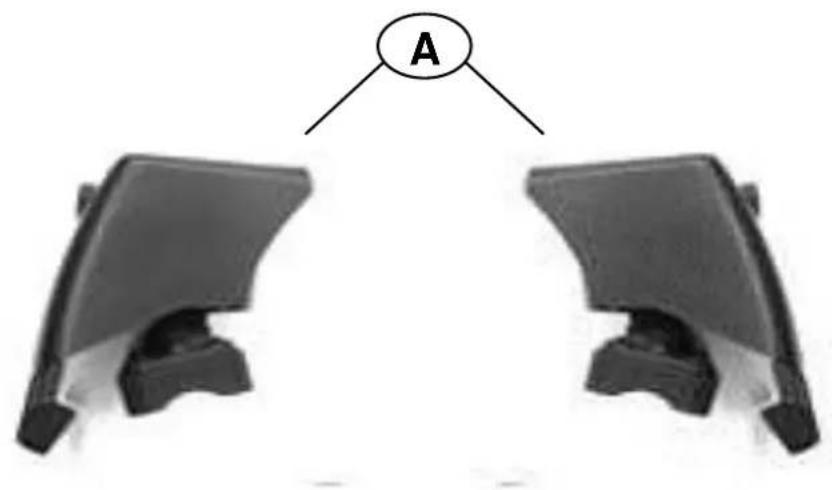

KIT BS
Nr 2
A
Nr 2

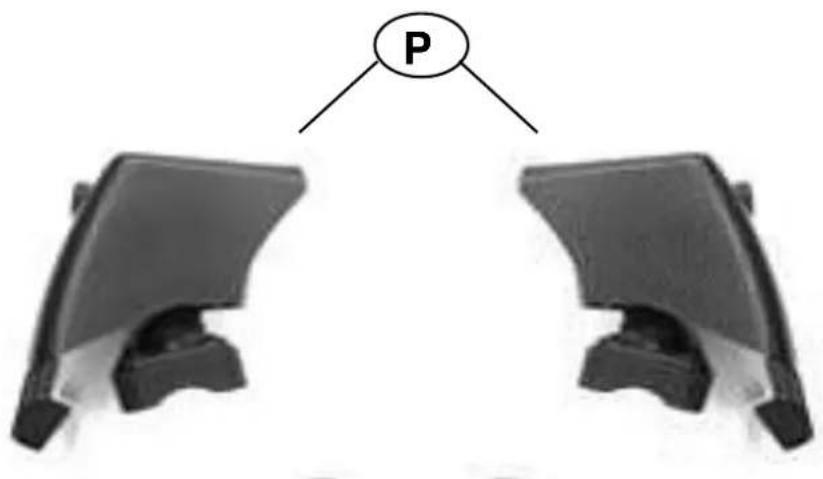

P
Nr 2
B
Nr 1
C
Nr 1
D

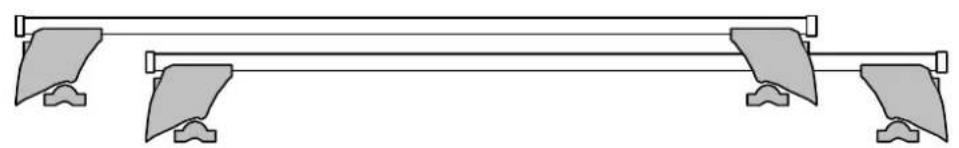

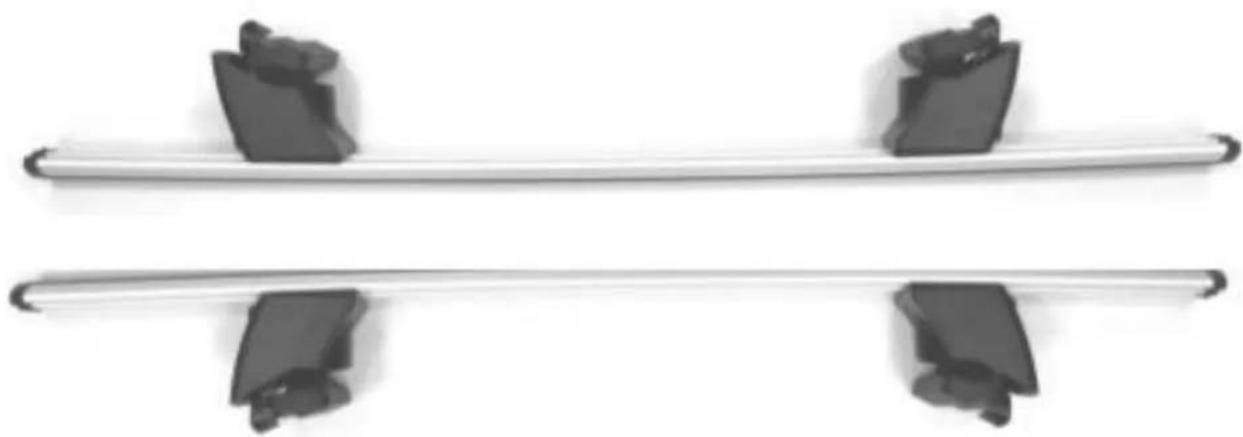

KIT ALU
Nr 2
L
Nr 2
M
REV 000
10/05/2011
2/20
| REV 000 | 10/05/2011 | 3 / 20 |

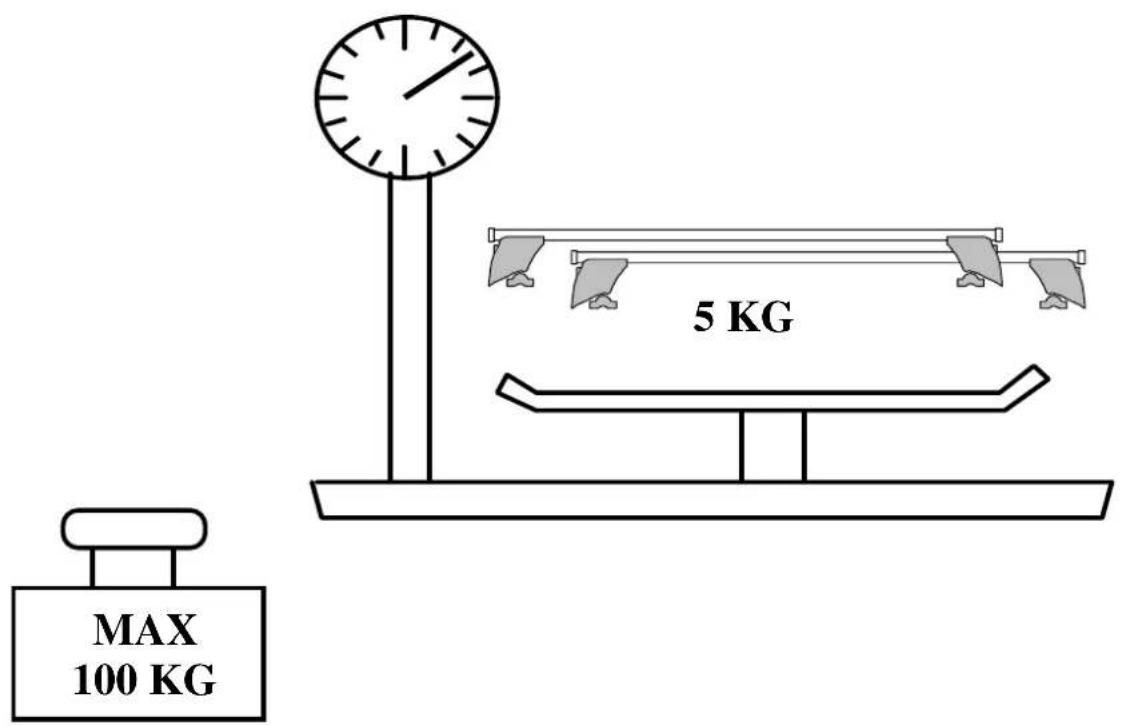

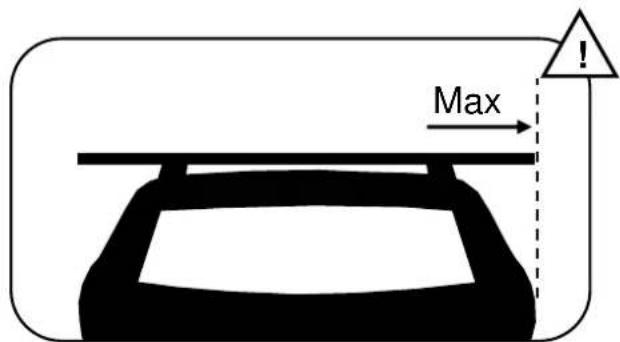

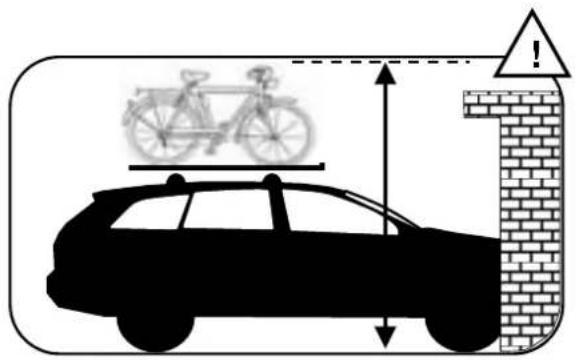

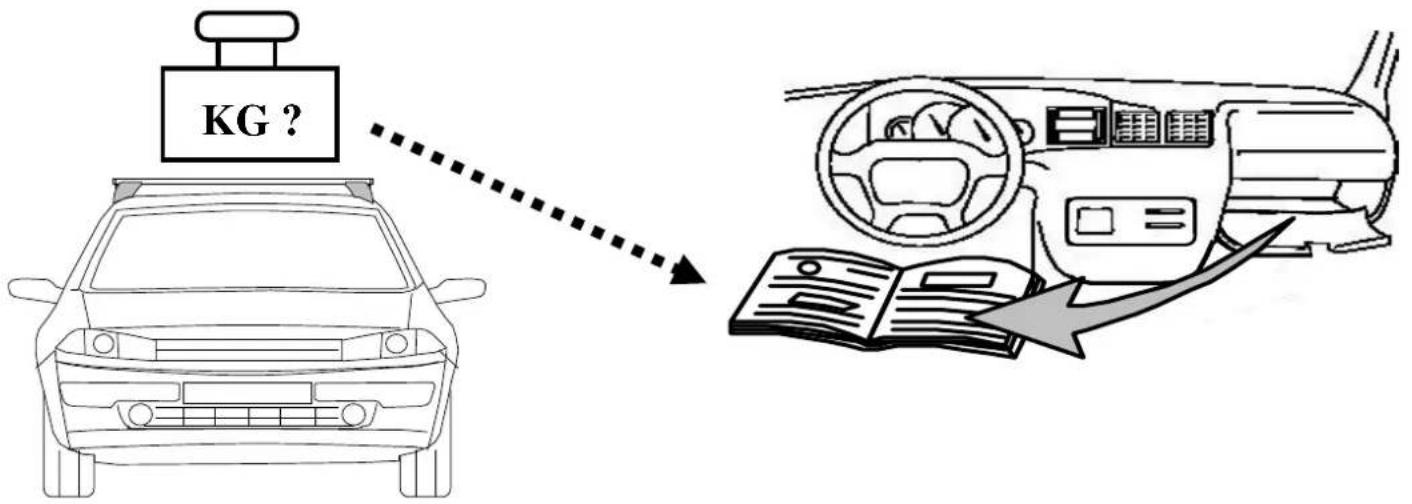

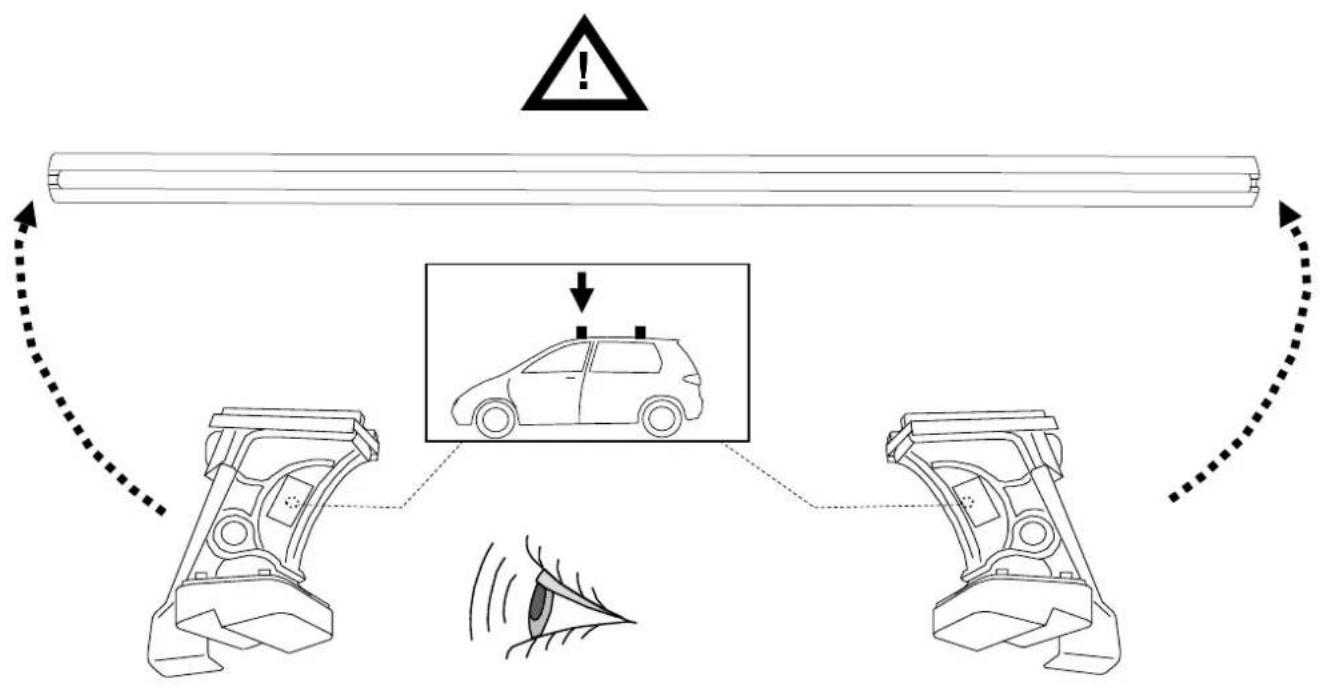

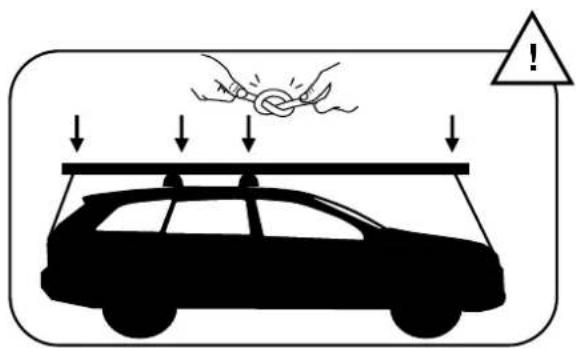

Controllare carico del fatto sul manuale dell'auto
PL Sprawdz ladownosc dachu w instrukcj
GB Check roof load capacity in car instruction
F vérifier le chargement manuel du toit de la voiture
überprüfen Sie die manuelle Beladung der Autodach
comprobar la carga manual del techo del coche
NL check de handleiding belasting van het dak SWE kontrollera manuell inlaggning van de auto pa taket av bilen
| REV 000 | 10/05/2011 | 4 / 20 |
| REV 000 | 10/05/2011 | 5 / 20 |

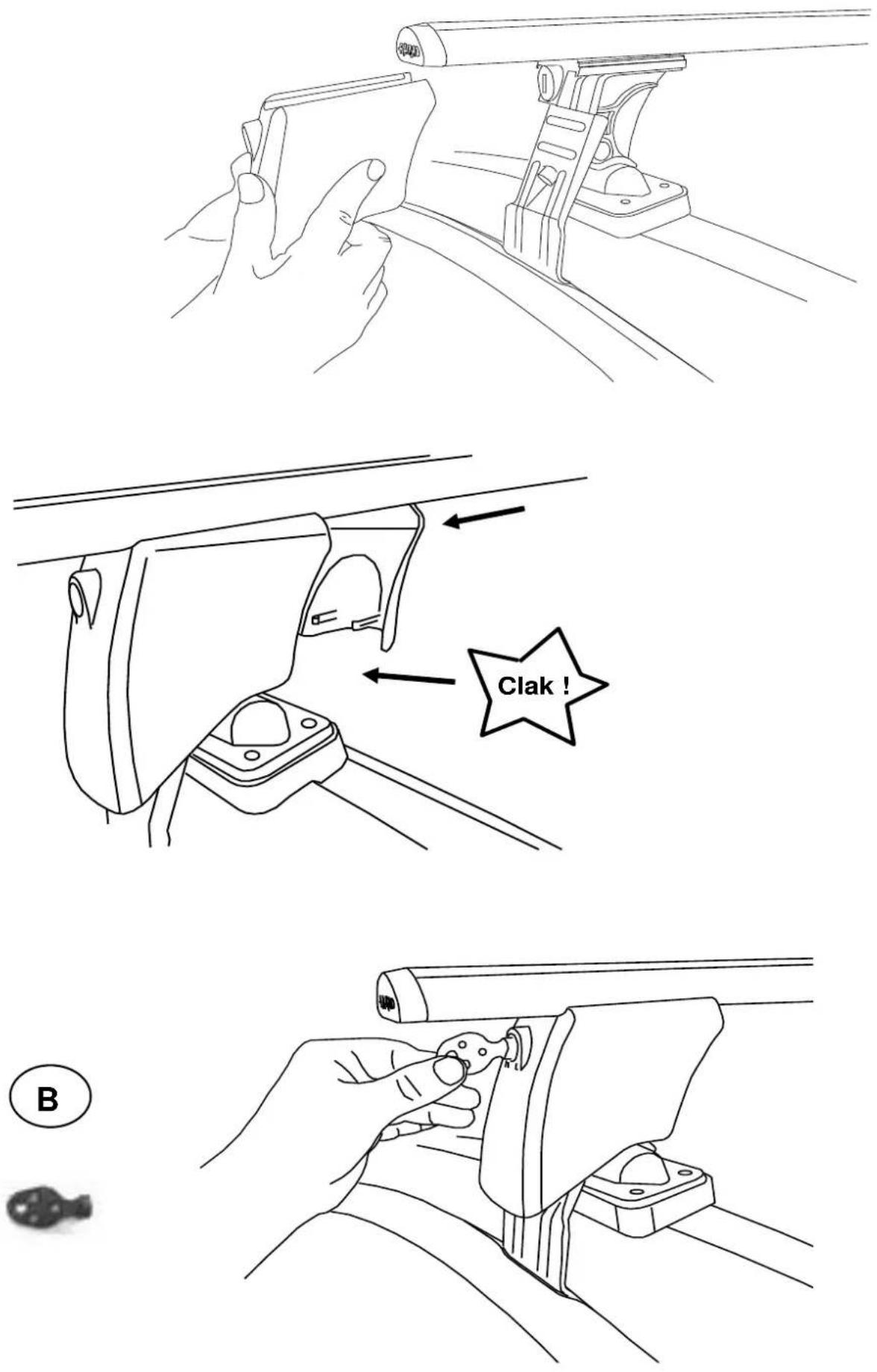

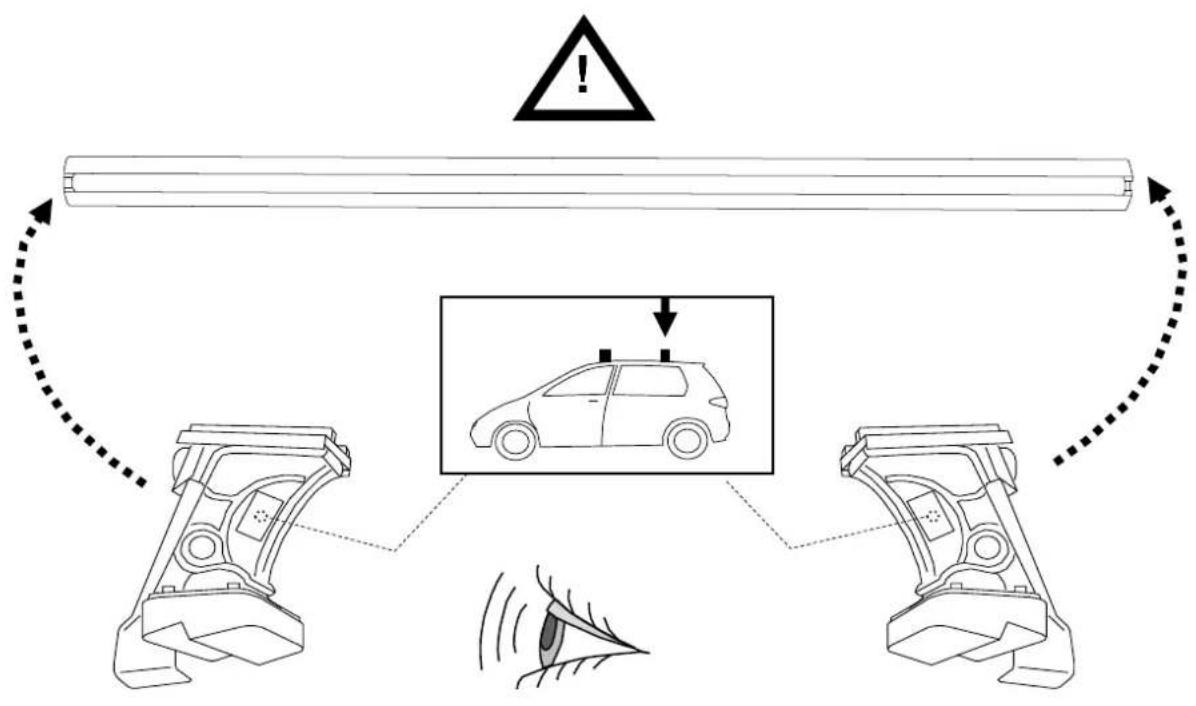

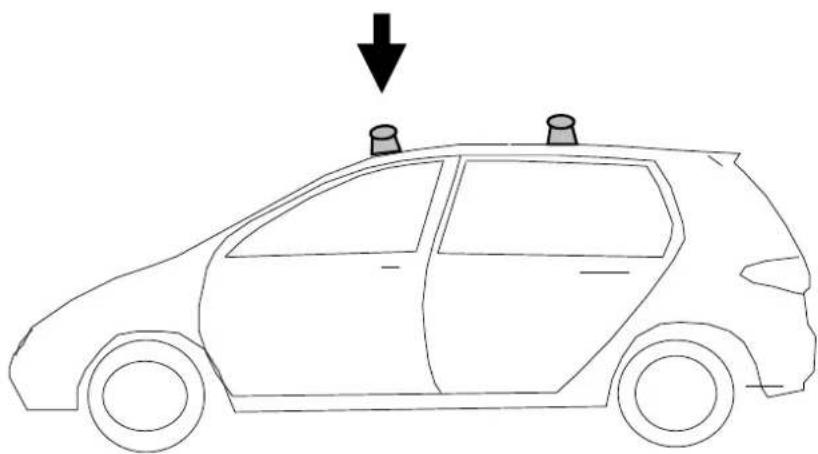

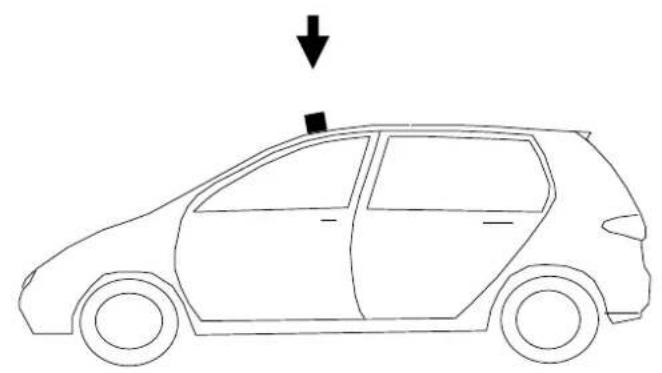

1
PL Montañ Bagañika Bazowego Tylnego
Montage Vorderes Dachträgers
Fixation Barre Avant Montaggio I
GB Fitting Front Roof Bar
NL Montage Voorste Dakdrager
E Fijación Barra Frontal Montering
| REV 000 | 10/05/2011 | 6 / 20 |
| REV 000 | 10/05/2011 | 7 / 20 |

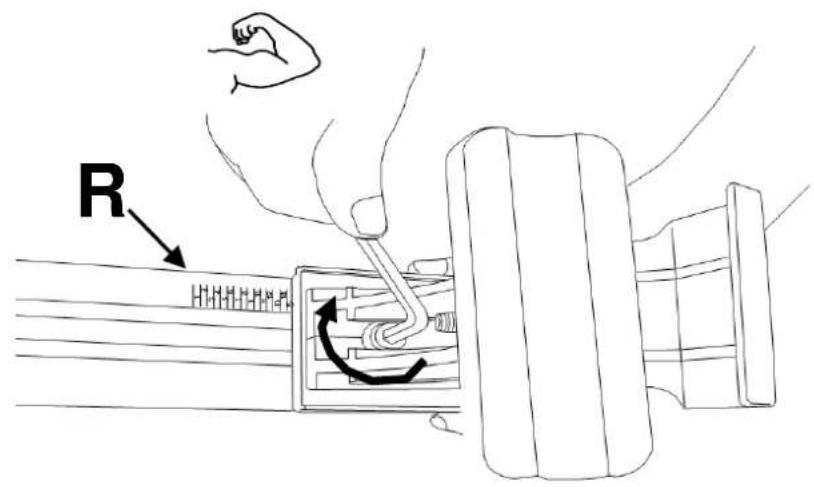

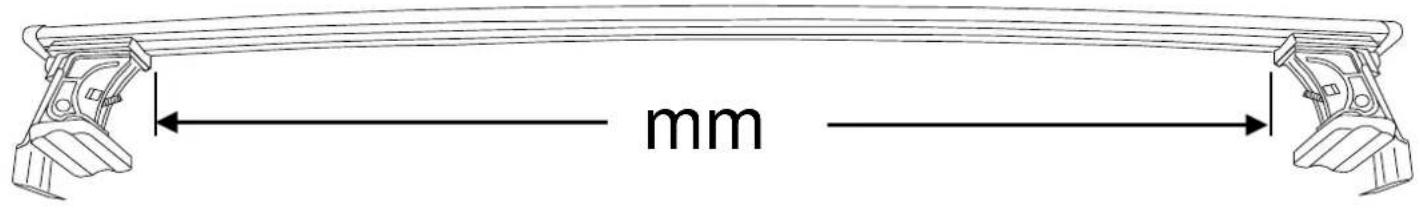

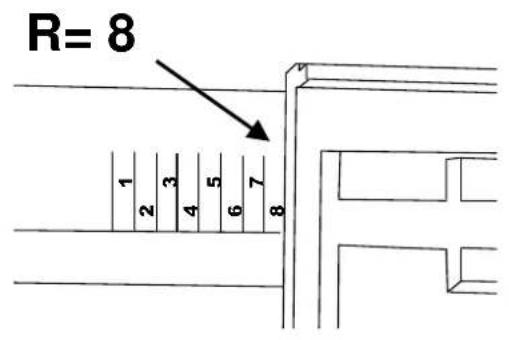

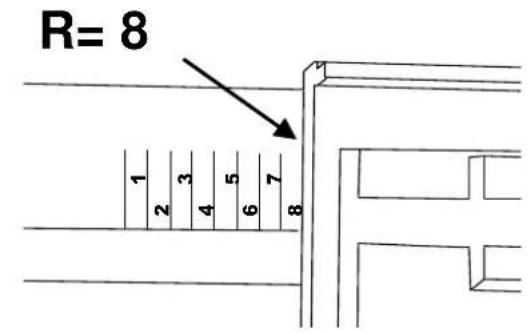

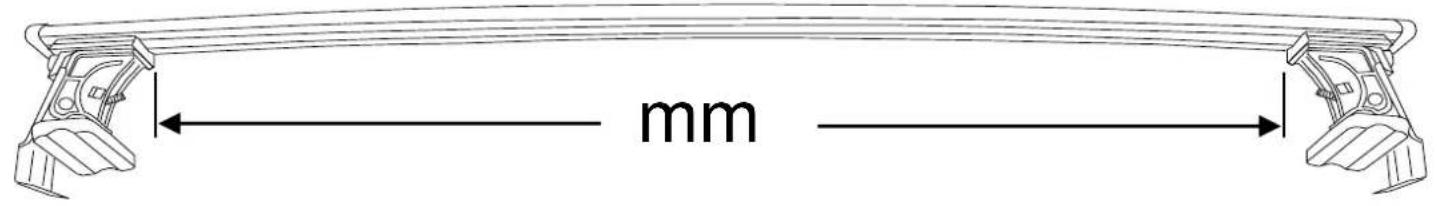

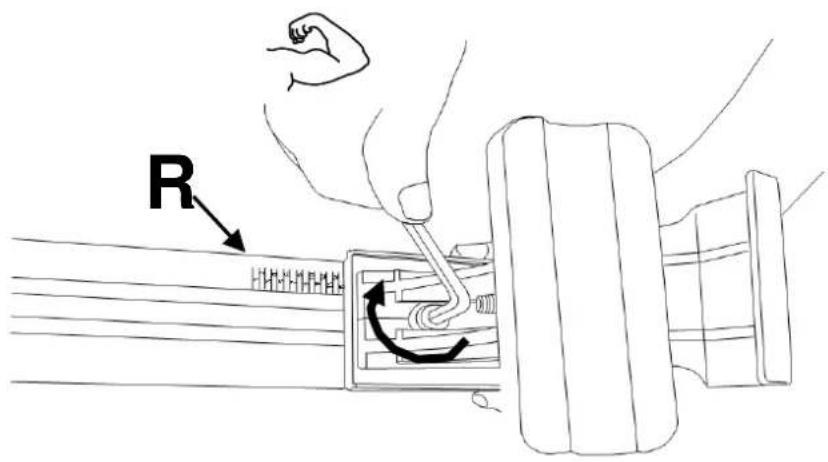

esempio - example
| 2010 | R | mm | ||
| ALFA 5 R=320925LIETTA | 2010> |
| REV 000 | 10/05/2011 | 8 / 20 |

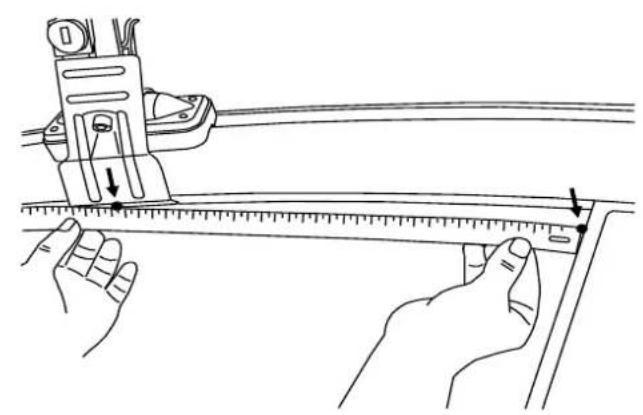

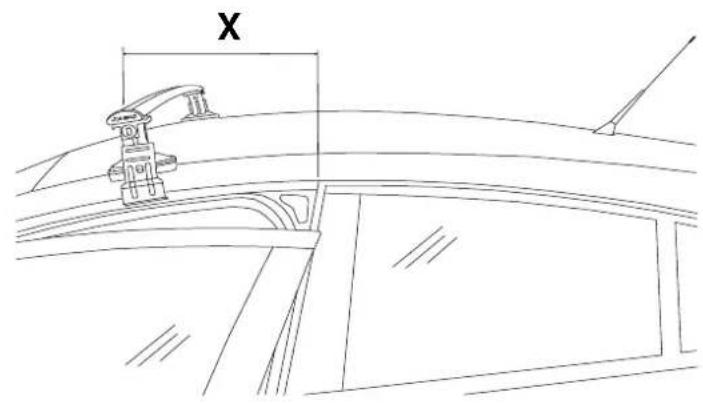

| 2013 | X | |
| ALFA 5 | GIULIETTA | 2010 > X=350 |
| REV 000 | 10/05/2011 | 9 / 20 |

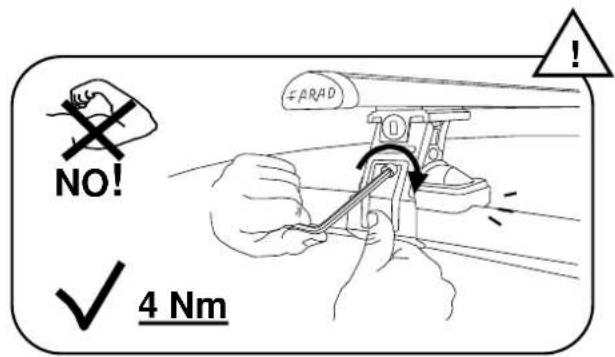

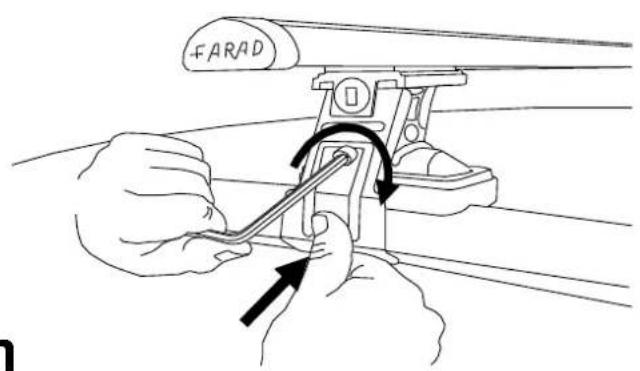

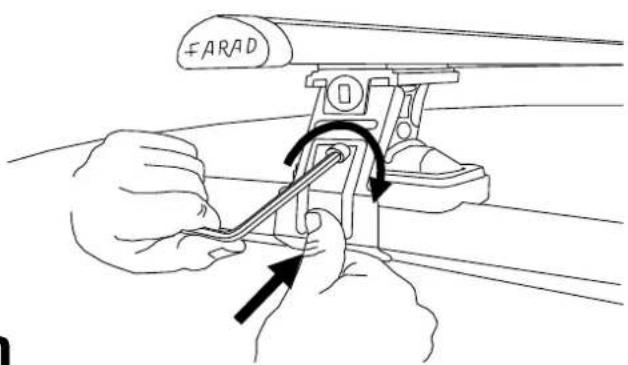

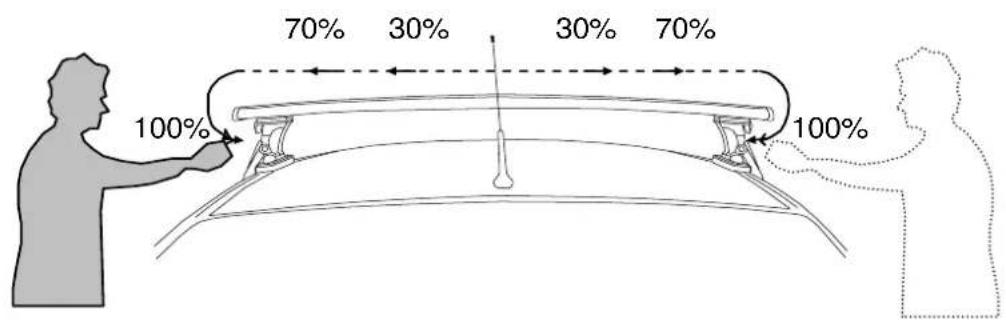

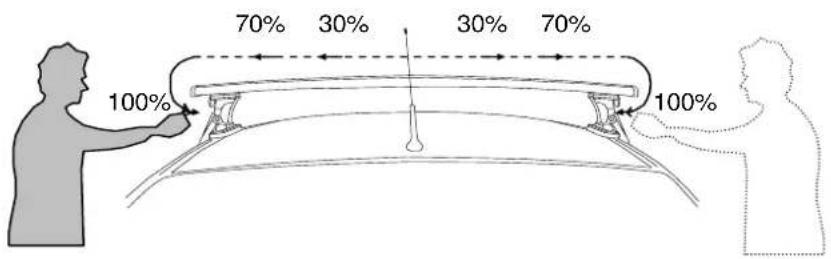

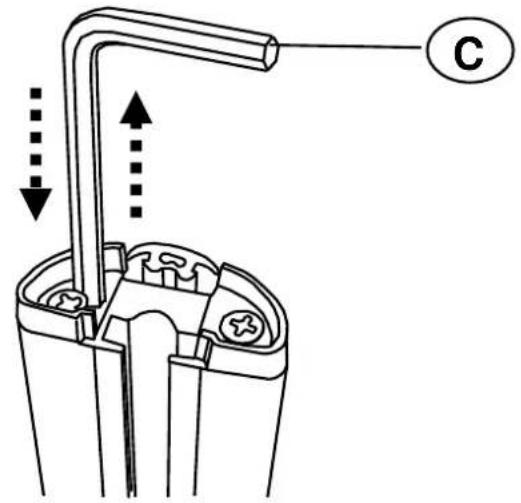

Alternare il fissaggio delle viti F Serrer alternativement chaque cOte
PL Sruby dokrcaj naprzemiennie D Die Schrauben abwechselnd anziehen
GB Tighten alternately E Apretar alternativamente
NL Afwisselend aan de linker- en de SWE Dra at vaxelvis rechterkant aandraaien
| REV 000 | 10/05/2011 | 10 / 20 |
| REV 000 | 10/05/2011 | 11 / 20 |

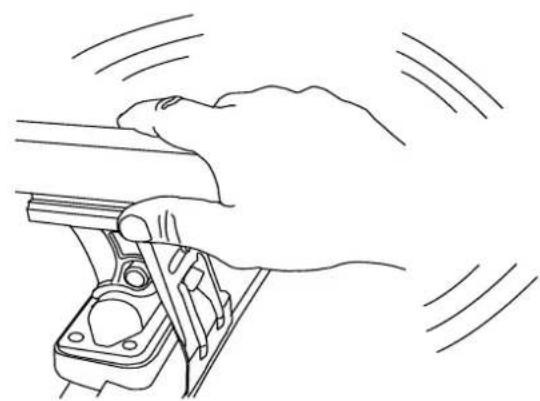

I CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE
PL OKRESOWO SPRAWDZAJ MOCOWANIE SRUB
GB CHECK THE SCREW FASTENING PERIODICALLY
D REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN
SWE REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA
F VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT
| REV 000 | 10/05/2011 | 12 / 20 |

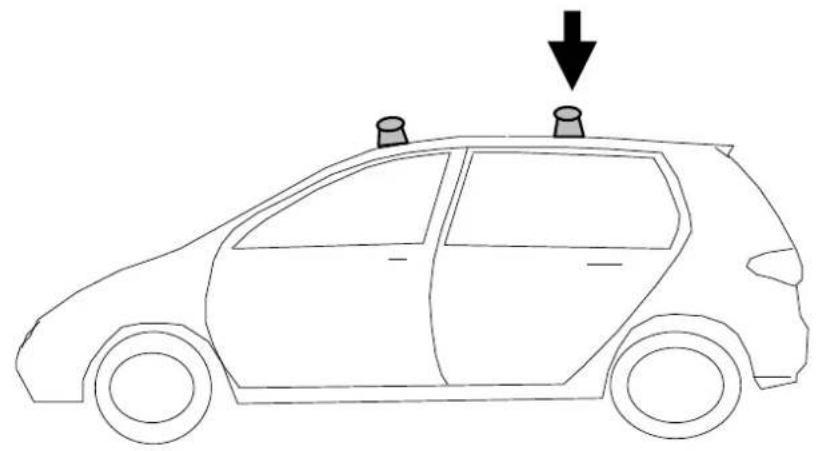

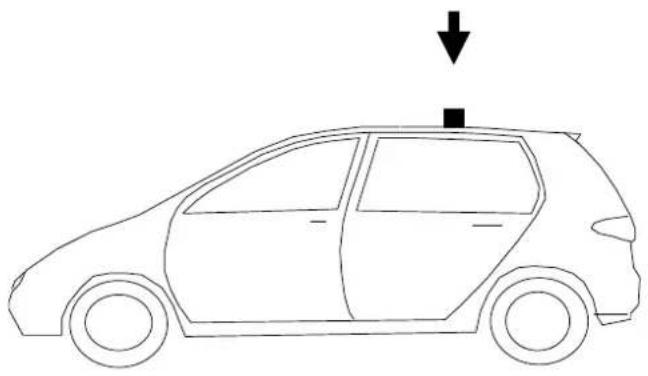

Montaggio barra posteriore
Fixation Barre Arriere
PL Montañ Bagañika Bazowego Przedniego
GB Fitting Rear Roof Bar
SWE Montering Främre Lasthällaren
E Fijación Barra Trasera
NL Montage Achterste Dakdrager
Montage Heckdachträgers
REV000
10/05/2011
13/20
| REV 000 | 10/05/2011 | 14 / 20 |

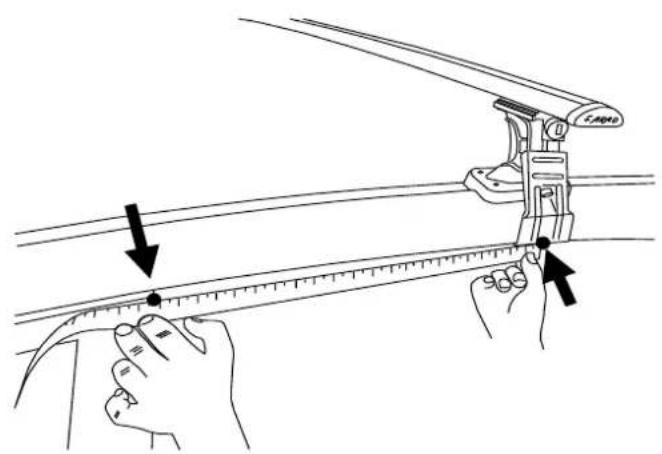

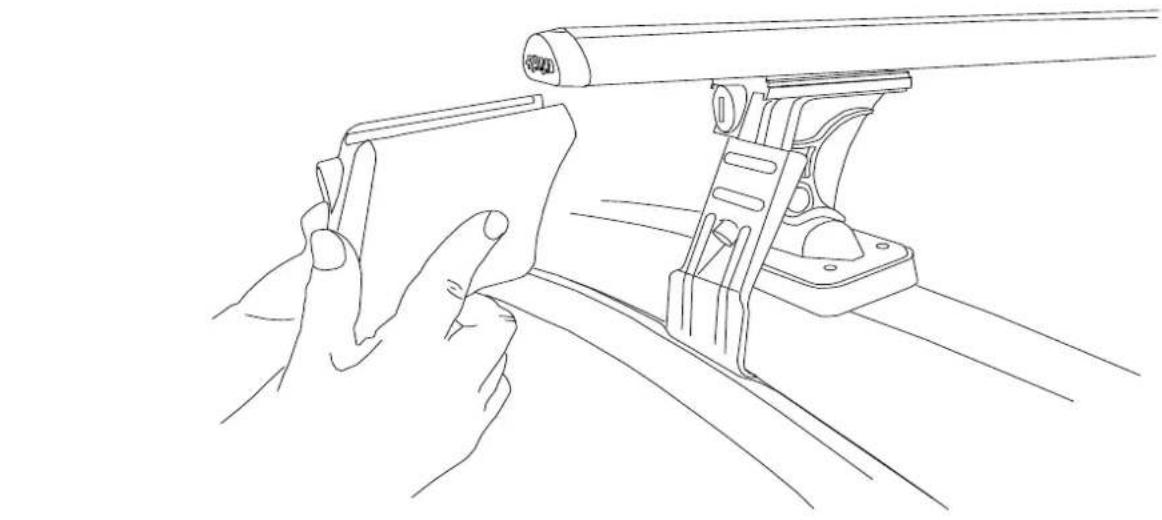

esempio - example
| 2013 | R | mm | ||
| ALFA 5 R=22GBUETTA | 2010> |
| REV 000 | 10/05/2011 | 15 / 20 |

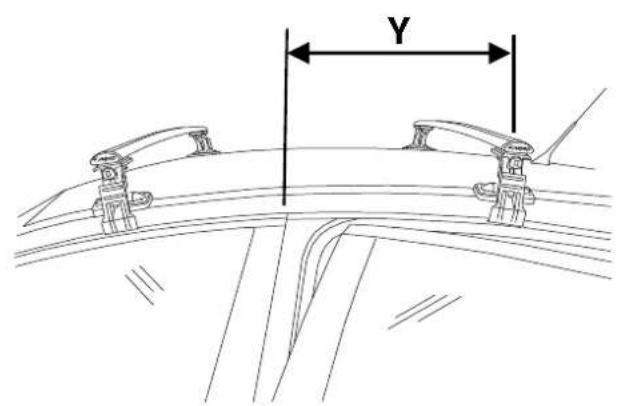

| 2010 | Y | |
| ALFA 5 | GIULIETTA | 2010 > Y=400 |
| REV 000 | 10/05/2011 | 16 / 20 |
Alternare il fissaggio delle viti
F Serrer alternatively chaque cOte
PL Sruby dokrcaj naprzemiennie
Die Schrauben abwechselnd anziehen
GB Tighten alternately
Aprotar alternativamente
NL Afwisselend aan de linker- en de rechterkant aandraaien
SWE Dra at vaxelvis
| REV 000 | 10/05/2011 | 17 / 20 |
| REV 000 | 10/05/2011 | 18 / 20 |
I CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE
PL OKRESOWO SPRAWDZAJ MOCOWANIE SRUB
GB CHECK THE SCREW FASTENING PERIODICALLY
D REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN
SWE REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA
F VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT
| REV 000 | 10/05/2011 | 19 / 20 |
RICAMBI - SPARE PARTS
PIDEGIREVOLE 90341/2
PIDEFISSO 90341/15
SUPPORTO CENTRALE 90341/1
SUPPORTOBARRA 90341/5
SOTTO PIEDE SP01 90341/3
SOTTO PIEDE SP08 90341/14
SOTTO PIEDE SP12 90341/1
SOTTO PIEDE SP07 90341 /11
SOTTO PIEDE SP 10 90341/12
SOTTO PIEDE SP04 90341/13
CHIAVE ESAGONALE 6 9331/148
PIASTRINA 90341/21
DISTANZIALE 90341/20
NOTTOLINO + n° comb 90341/6
SOTTO TAPPO 90241/9
TAPPO BARRA 90241/6
INVOLUCRO POST. 90341/9
INVOLUCRO ANTERIORE 90341/8
CHIAVE+ncomb 90341/7
PALETTE 90341/4
BARRA ALLUMINIO 90241/7
GUARNIZIONEBARRA 90241/8
RIGA CARTA 90341/19
PERNO 90241/15
tel. 011 9710900 - fax. 011 9710947
www.farad.it
| REV 000 | 10/05/2011 | 20 / 20 |
