MODE D'EMPLOI HCG 50 VT1 HIGH ONE

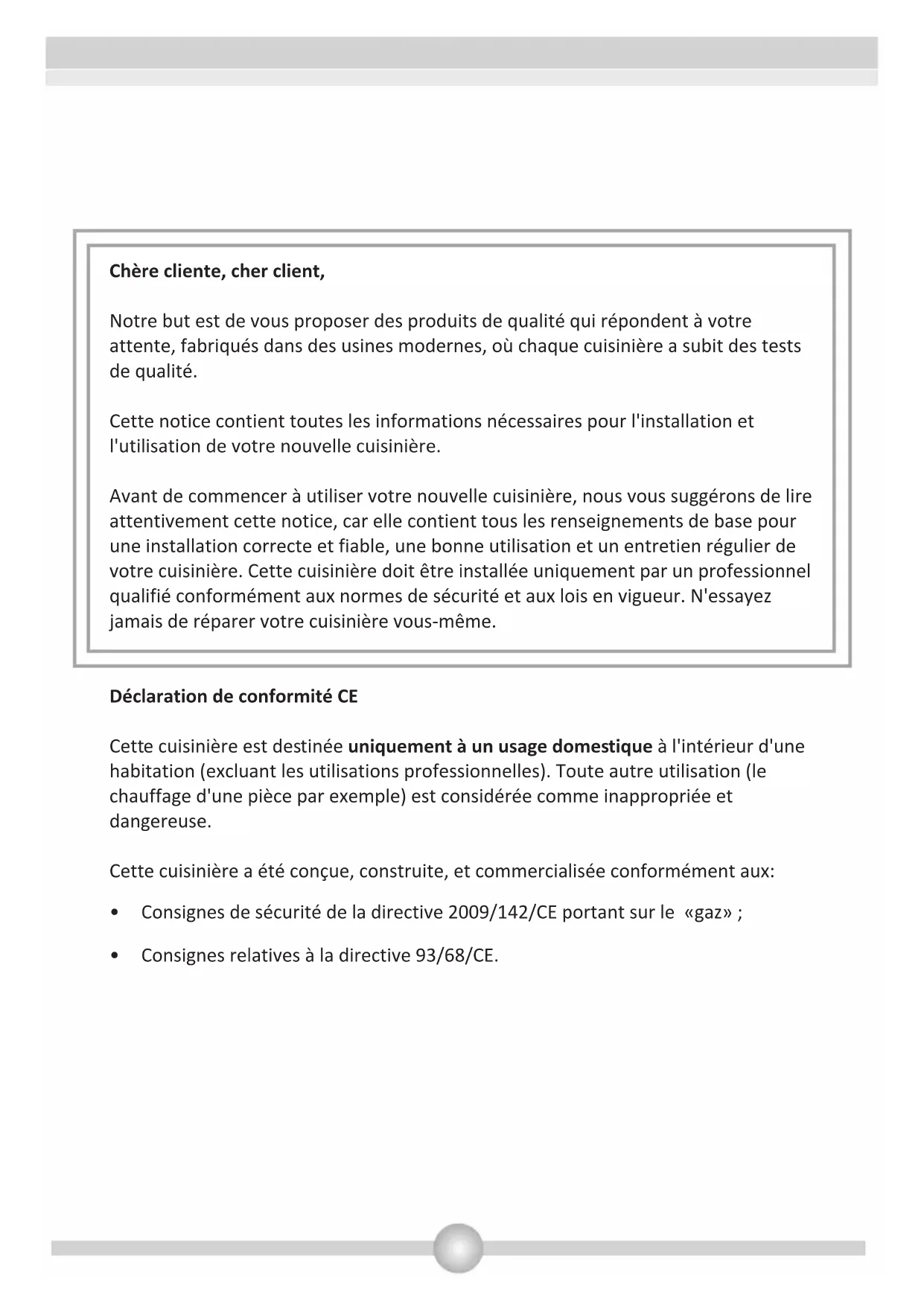

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subit des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisineire.

Avant de commencer à utiliser votre nouvelle cusinière, nous vous suggérons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre cusinière. Cette cusinière doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre cusinière给您-même.

Déclaration de conformité CE

Cette cusinière est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chauffage d'une piece par exemple) est considérée comme inappropriée et dangereuse.

Cette cusinière a ete conque, construite, et commercialisée conformement aux:

• Consignes de sécurité de la directive 2009/142/CE portant sur le «gaz »;
• Consignes relatives à la directive 93/68/CE.

TABLE DES MATIÈRES

1. CHARACTERISTIQUES TECHNIQUES

2. CONSIGNES DE SECURITE

Consignes generales

Consignes d'installation

Pendant l'utilisation

Pendant le nettoyage et l'entretien

Sécurité des enfants

3. INSTALLATION

3.1 Environnement d'installation de votre cuisinière
3.2 Installation de votre cuisineire
3.3 Réglage des pieds
3.4 Raccordement au gaz
3.6 Chalaggranent

4. UTILISATION

4.1 Utilisation des brûleurs
4.1.1 Utilisation des brûleurs du plan de cuisson
4.1.2 Utilisation du brûleur du four gaz

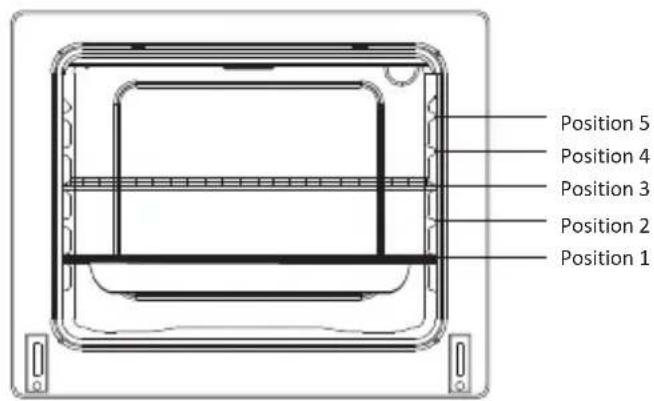

4.2 Accessoires du four

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage
5.2 Entretien

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente
6.2 Informations relatives au transport

MODELE	PROFON-DEUR (cm)	LARGEUR (cm)	HAUTEUR (cm)
HCG50VT/1	50	50	85

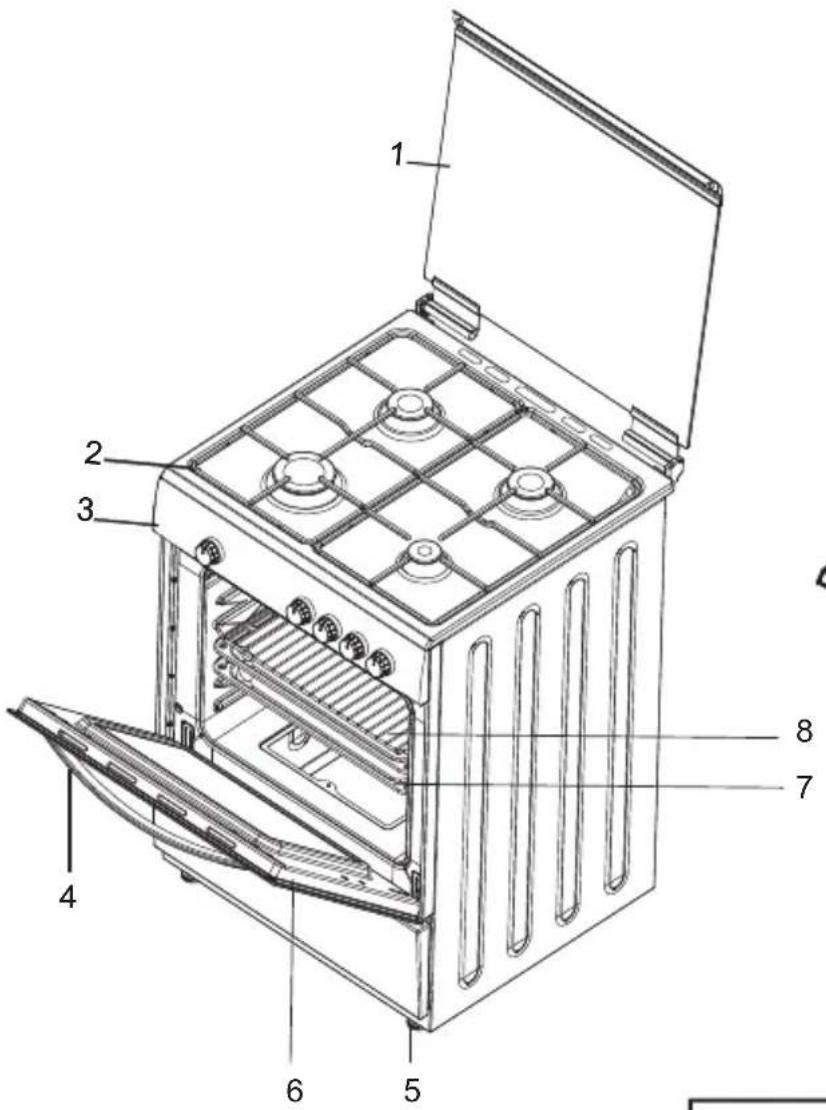

1-Couvercle
2- Plan de cuisson
3-Bandeau de commande
4- Poignée de la porte du four
5-Pieds réglables
6- Portedou four
7-Lèche frite
8-Grille

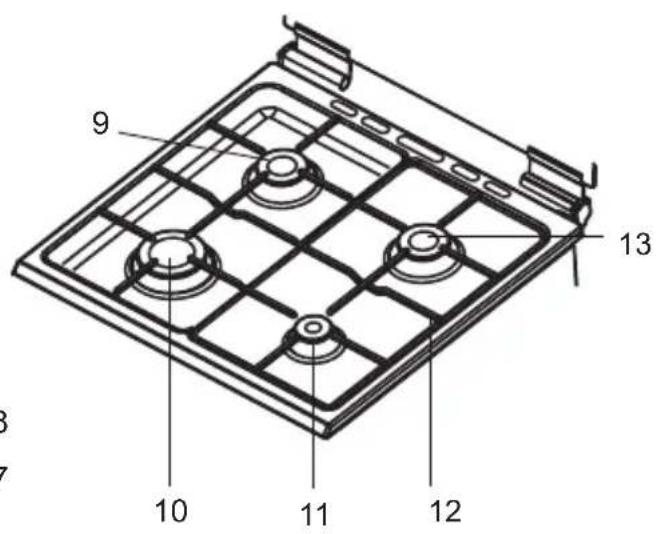

9- Brûleur semi-rapide
10- Brûleur rapide
11- Brûleur auxiliaire
12-Grille support casserole
13- Brûleur semi-rapide

2. CONSIGNES DE SECURITE

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE CUISINIÈRE, ET CONSERVEZ LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.

Consignes generales

• Les averissements qui suivent visent à garantir votre sécurité. Lisez attentivement la notice avant d'utiliser votre cuisinière.
• Cette cuisine a eté concue pour un usage domestique, excluant l'usage professionnel.
• Cette cusinière n'est pas destinée à être utilisée par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser cette cusinière sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de la cusinière sans danger.
• La fabrication de votre cuisinière obéit aux standards et à la réglementation applicables dans votre pays et sur le plan international.
• Les réparations doivent être effectuées uniquement par des techniciens agréés. Les travaux d'installation et de réparation réalisés sans suivre ces instructions peuvent représentier un réel danger pour l'utilisateur.
• Ne jamais rien poser sur la porte du four ou le tiroir quand ils sont ouverts, car vous risqueries de déséquilibrer la cusinière ou de casser certaines parties.
• En cas d'utilisation d'appareils électriques à proximé du plan de cuisson, faites attention que le cable d'alimentation de ces appareils ne soit pas en contact avec la surface chaude du plan de cuisson.
• Si la cuisine est installée sur un socle, prenez les précautions nécessaires pour qu'elle ne tombe pas de son socle.
• Ne soulevez ou ne déplacez jamais la cusinière en tirant sur la poignée de sa porte.
• Il est interdit et dangereux d'alterer ou de modifier les specifications de la cusinière de chaque façon que ce soit.
• Ne pas faire secher des torchons, éponges, ou autres objets similaires sur la cuisine ière ou sur ses poignées.

Consignes d'installation

• La cusinière doit être installée et mis en marche par un technicien compétent. Le fabricant ne pourra pas'être tenu responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non-agréé.
• ÀpRES avoir déballé la cusinière, vérifie soigneusement si celle-ci n'a pas été endommagée pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement (mettez-les dans les containers spécifiques pour le recyclage).
• Protégéz votre cusinière contre les effets atmosphériques. Ne pas l'exposer aux effets tels que le soleil, la pluie, la neige, la poudre, etc.

Pour l'installateur :

• Avant de brancher la cusinière au réseau gaz, vérifie si les conditions de distribution locales (nature et pression du gaz) et les réglages de la cusinière sont compatibles. Les conditions d'ajustement au gaz de cette cusinière figurent sur la plaque signalétique.
• Cette cusinière n'est pas reliée à un dispositif d'évacuation des produits combustibles. Elle sera installée et raccordée conformément aux règlements d'installation en vigueur. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.
• ATTENTION: L'utilisation d'une cusinière à gaz entraine l' apparition de chaleur, d'humidité, et de produits de combustion dans la piece ou l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée lorsque l'appareil est en cours d'utilisation, laissez les orifices de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique).
• ATTENTION: L'appareil a eté fabriqué uniquement pour la cuisson. En conséquence, il ne doit pas être utilisé à d'autres fins, pour le chauffage de pieces, par exemple.
• ATTENTION: L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire par exemple en ouvrant une fenêtre ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation si elle existe.

Pendant l'utilisation

• Quand vous utilisez le four pour la première fois, une certaine oedur se produit emanant des matériaux d'isoation et des éléments qui chauffent. Pour cette raison, avant d'utiliser votre four, mettez-le à la tempéature maximum pendant 45 minutes. Vous devrez aérer correctement l'endetroit où la cuisine est utilisé.

• Pendant l'utilisation, la cusinière devient très chaude. Les surfaces extérieures chauffent ainsi que les surfaces interieures du four et les éléments chauffants. A l'ouverture de la porte du four, mettez-vous en retrait, car il faut faire attention à la vapeur très chaude qui sort du four. Prenez garde aux risques de brûlures pendant et après l'utilisation de votre cusinière.

• Mème quand la cusinière est arrêtée, ses parties gardent pendant un certain temps leur température élevée. Ne touche pas les surfaces chaudes et empêchez les enfants d'approcher de la cusinière. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles.

• Il est important de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec cette cuisine. Assurez-vous qu'ils ne touchent pas les commandes.

• Ne laissez pas de matière inflammable après la cuisineille lorsqu'elle fonctionne.

• Ne laissez par la cusinière sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu. Ne versez jamais d'eau sur des flammes provenant d'huile en feu, mais couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme, puis éteignez la cusinière. Si vous avez une hotte, ne jamais la mettre en route sans surveillance quand vous faites chauffer de l'huile.

• Veuillez toujours utiliser des gants pour enlever et replacer les aliments dans le four.

• Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides. Des conditions de chaleur extréme peuvent dans ces conditions donner lieu à un incendie. Ne versez jamais d'eau sur des flammes générées par de l'huile. Couvre la casserole ou la poèle avec son couvercle afin d'étouffer la flamme, puis éteindre la cusinière.

• Pendant l'utilisation du brûleur grill, laissez la porte du four ouverte et n'oubliez pas de toutes utiliser la tôle de protection du bandeau et manettes fournie avec la cuisinière. N'utilisez jamais le brûleur du grill avec la porte du four fermée.

• Si vous n'avez pas l'intention d'utiliser la cusinière pendant une longue période, nous vous conseillons de la débrancher électriquement. Veillez aussi à fermer en même temps le robinet de gaz.

• Vérifiez que les boutons de commandes de la cusinière soient toujours sur la position "0" (arrêt) lorsque la cusinière n'est pas utilisé.

• ATTENTION: Avant de fermez le couvercle, fermez tous les brûleurs et laissez la surface du plan de cuisson refroidir.

• Tout liquide renversé doit être enlevé du couvercle avant son ouverture.

• Cette notice a ete conu pour plusieurs modeles. Your cuisiniere n'est peut etre pas equipee de toutes les caractéristiques decrites dans cette notice.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de la cusinière avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.
• Evitez d'utiliser des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs comportant des objets métalliques pointus pour éviter d'endommager les surfaces.
• Ne retirez pas les boutons de commandes pour nettoyer le bandeau.
  N'utilise jamais de nettoyeur vapeur pour nettoyer la cuisine (interieur ou extérieur).
• Toutes les mesures de sécurité possibles ont ete prises afin d assurer your securite. Etant donne que la vitre peut se briser, nous you conseillons de faire attention pendant son nettoyage afin de ne pas la rayer. Evitez de cogner ou de frapper sur la vitre avec les accessoires.

Sécurité des enfants

• AVENTISSEMENT: Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement de la cusinière. Tener les petits enfants hors de portée. Les enfants ne doivent pas s'approcher de la cusinière pendant son fonctionnement.
• Quand la porte du four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'asseoir sur la porte.
  Surveillance les enfants afin de vous assurer qu'ils ne jouent pas avec la cuisineire.

POUR L'EFFICACITE ET LA SECURITE DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER LES PIEÇES DE RECHANGE D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE TECHNIQUE AUTORISE.

3. INSTALLATION

Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pieces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre cusinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui doit installer la cusinière.

3.1 Environnement d'installation de votre cuisinière

• Notre cuisine est doit être installée et utilisée dans un endroit où il y aura toutes une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la réglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entraîr par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous).
• Pendant son fonctionnement, cette cuisinière nécessite 2m3 / h d'air par kw.

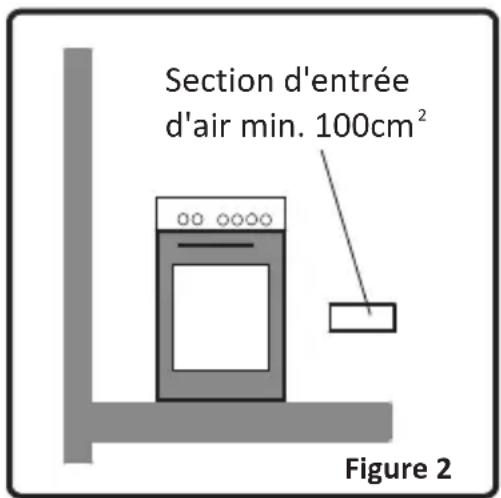

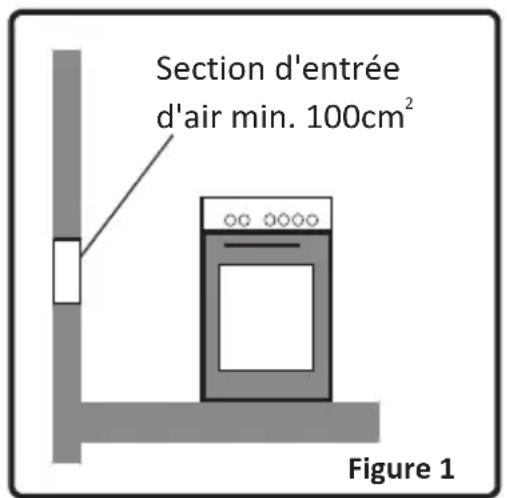

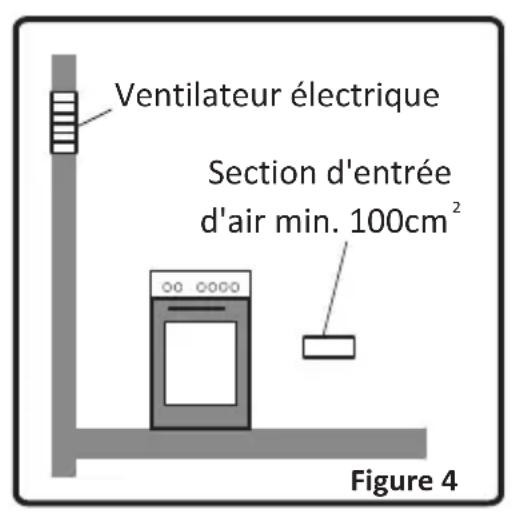

• Le flux d'air doit entrair par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées pres de l'arrière de la cusinière (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cusisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

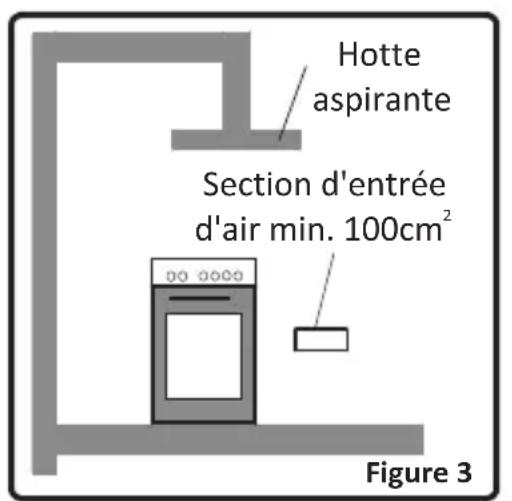

Evacuation des gaz brulés

Il est conseilé d'instructor, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électric qu'est installé sur la fenêtre ou le mur extérieur (fig. 4) pour évacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électric doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures. Son propre volume d'air par heures.

3.2 Installation de votre cuisinière

• La cusinière peut être placee pres d'un autre meuble, mais veillez a ce que la hauteur des meubles environnants ne depasse pas la hauteur de la cusiniere (voir fig. 5).
• Si les meubles de cuisine sont plus haut que la cusinière, laissez un espace d'au moins 10cm entre les cotés de la cusinière et les meubles.

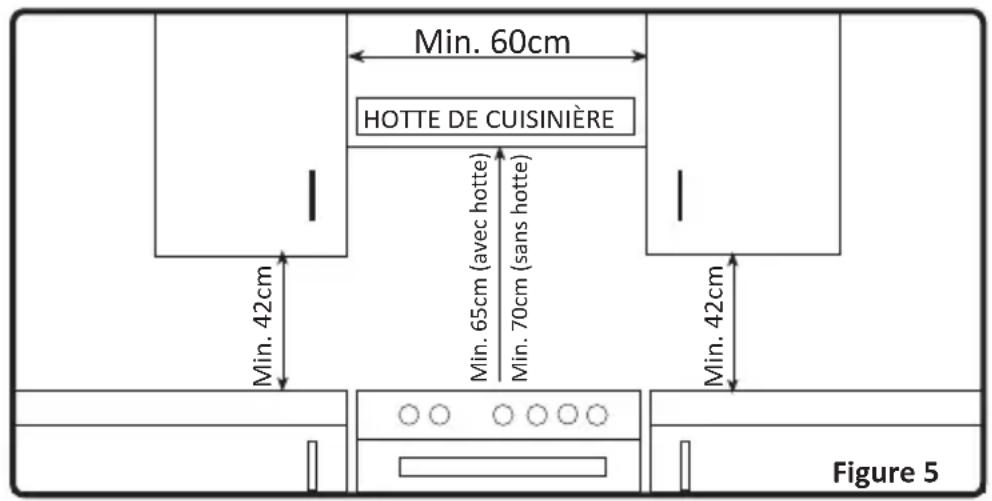

• La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée la fig. 5. La hotte d'évacuation doit être située à au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm .
• Laissez un espace libre de 2cm entre l'arrière de la cuisine et le mur, et entre les cotés et les meubles adjacents.
  Veiliez à ne pas placer la cusinière pres d'un réfrigérateur, à ce qu'il n'y ait pas matières inflammables comme les rideaux, les chiffons...etc. qui pourraient prendre feu rapidement.
• Les meubles adjacents doivent être fabriqué avec un matériel résistant à une température attignant 90^ .

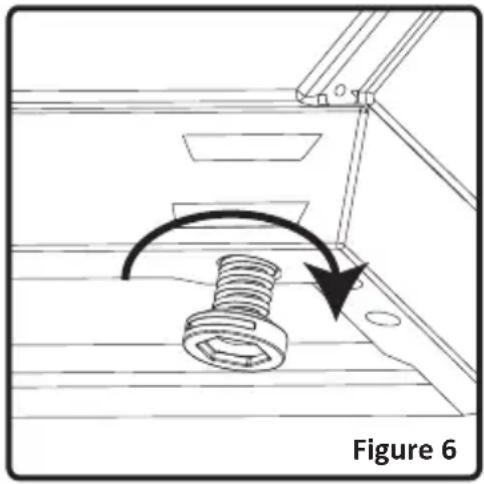

3.3 Réglage des pieds

Votre cuisinière possède 4 pieds régables. Àpès l'avoir positionné à la place prévue, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds régables en les vissant ou dévissant (fig. 6). La cuisinière doit absolument être positionnée à l'horizontal.

Le réglage peut se faire sur une hauteur maximum de 30mm.
Vous pouvez enlever le tiroir de la cuisinière pour régler la hauteur des pieds.

Quand les pieds sont correctement régés, vous ne devez pas bouger la cusinière en la tirant, mais en la boulevant (attention de ne pas la soulever par la poignée de la porte du four).

3.4 Raccordement au gaz

Branchement gaz et vérification des fuites

Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02-08-1977 et les règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la cusinière n'est pas utilisée). Vérifiez tout d'abord quel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation peut être faite soit avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

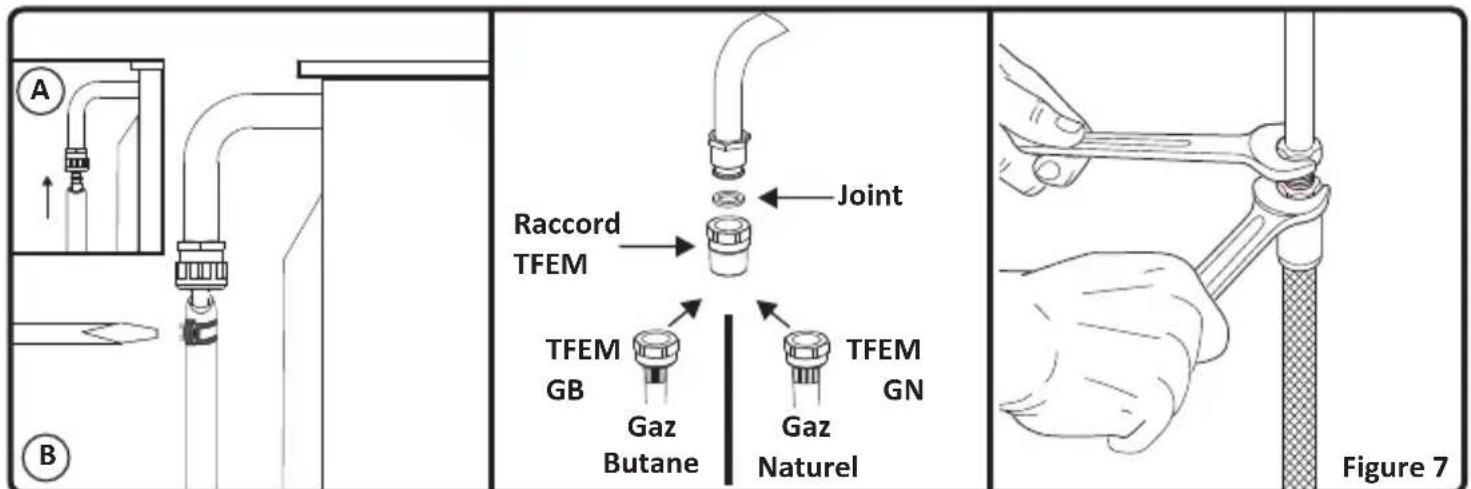

Si vous souhaitez utiliser un tuyau de raccordement TFEM :

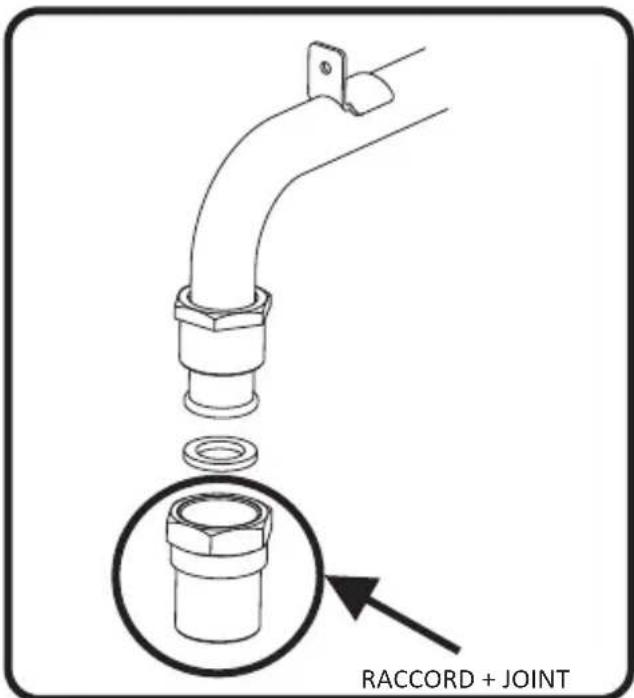

• Utilisez le raccord fourni avec les pieces de rechange GN,
  Assurez you que le tuyau que vous utiliser est conforme a la norme NF D 36112 ou NF D 36125,

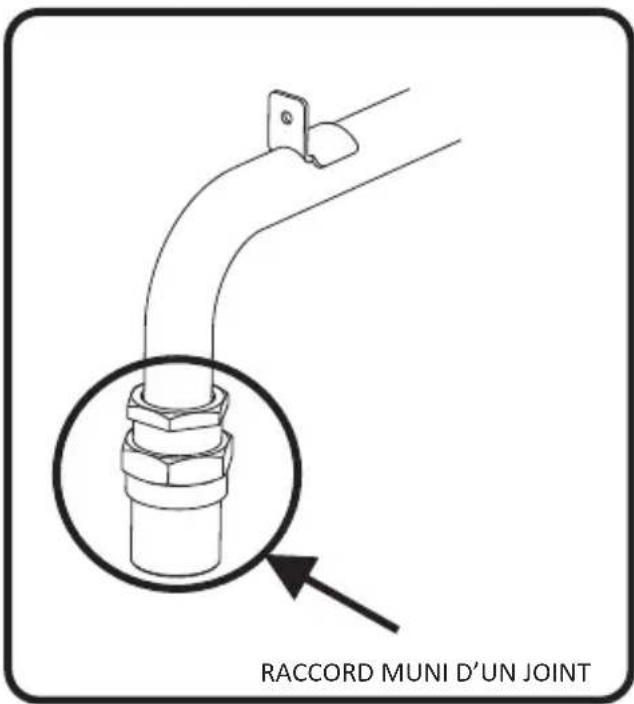

• Utiliser toujours un joint entre le raccord et l'arrivée de gaz.

Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même coté détendeur (voir fig. 7).

La longueur maximale autorisée est 1,5m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.

Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM coté cuisinière, et coté bouteille (serrer correctement à l'aide de 2 clefs comme indiqué sur schéma ci-dessus).

Branchement gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100/36103/36121 et brancher la cuisine sur les normes en vigueur

Points à respecter lors de la connexion du tuyau alimentation gaz:

• Aucune partie du tuyau ne doit entraire en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit etre de 20mm.
  La longueur du tuyau ne doit pas dépasser 1,5m.
• Le tuyau ne doit pas être coupé, serré ou plié.
• Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre défectueux.
• Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
  Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau gaz butane ne doivent pas'être rouillés.
  La date de validité du tuyau doit être contrôle régulierement.
• Le branchement gaz se trouve à l'arrière droit de l'appareil (appareil vu de devant) et il est prévu pour une alimentation en gaz cote droit. Si votre alimentation gaz se situe cote gauche, il est impératif demettre un kit de série homologué qui est disponible auprès du service après-vente.

ATTENTION: Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

3.5 Changement de gaz

ATTENTION: Les procedures suivantes doivent être réalisées par un technician qualifié.

Votre cuisinière a été conçue pour fonctionner soit avec du gaz de petrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur. Les étapes ci-après doivent être impérativement effectuées:

Procedure changement des injecteurs:

Brûleurs du plan de cuisson:

• Coupe l'alimentation en gaz principal et débranche la prise électrique.

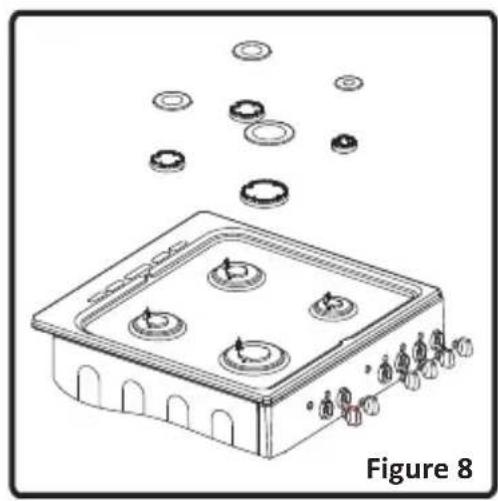

• Retirez le chapeau de brûleur et le brûleur supérieur (Figure 8).

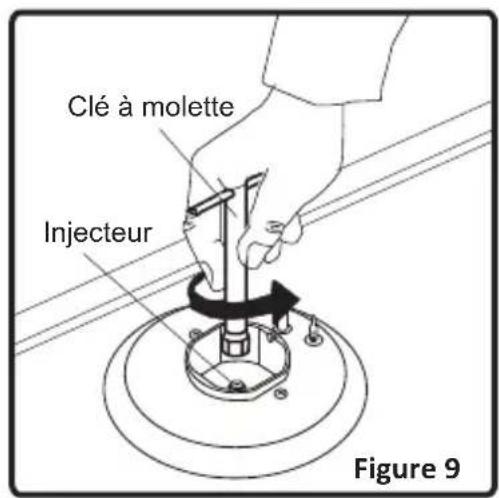

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 9).
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

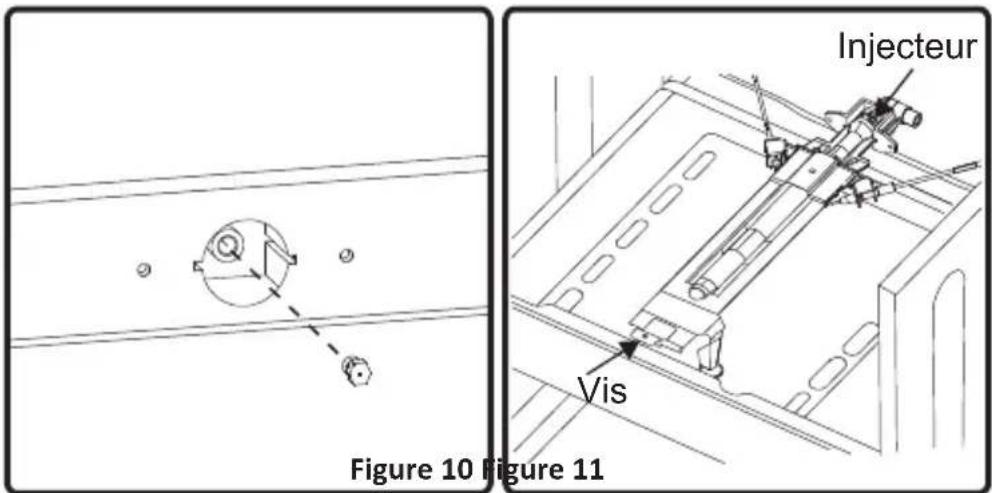

Injecteurs du four :

Les brûleurs du four sont fixés par une vis unique placée au bout du brûleur.

3. INSTALLATION

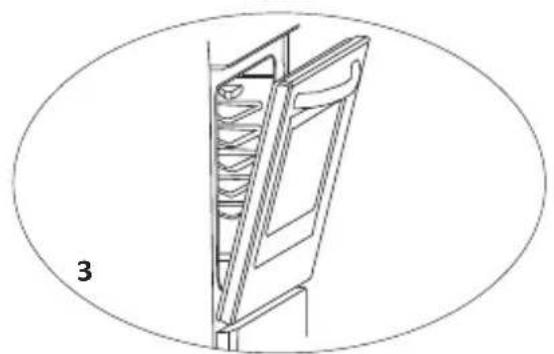

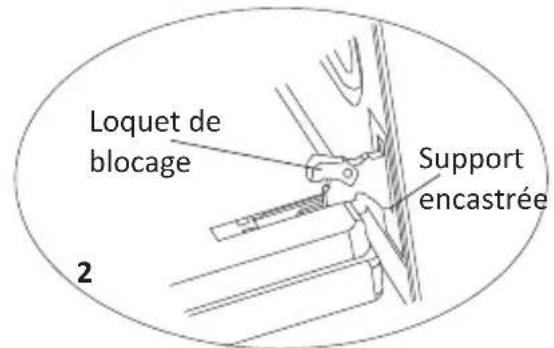

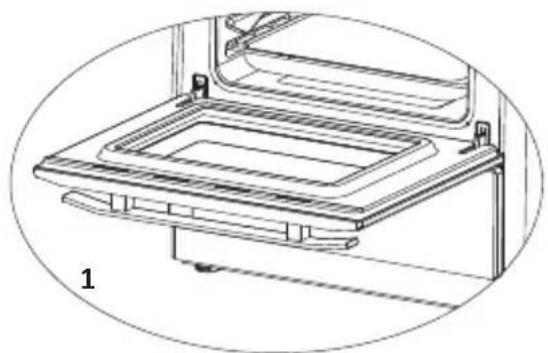

sous four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintainen de cette tôle. Enlevez la vis du brûleur, et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du mougle du four (Figure 10).

Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous alze abîmer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

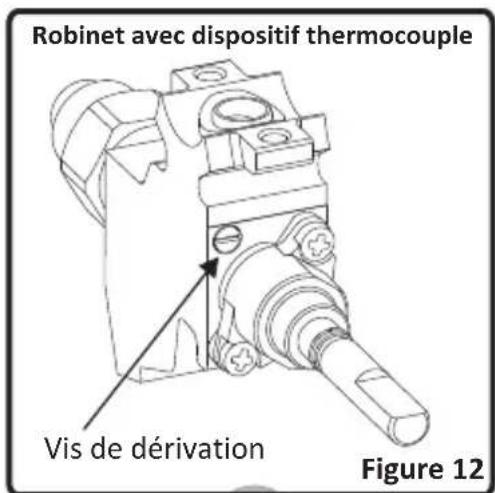

Réglage de la flamme position minimale sur le robinet

La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côte de la tige du robinet (Figure 12). Pour un réglage plus facile de la flamme position minimale, il est conseilé d'enlever le panneau de commande pour les cusinières équipées de thermocouple et de micro rupteur (allumage automatique), pendant le réglage.

Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour contrôle, assurez-vous que la flamme ne s'éteigne pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

-Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum

3. INSTALLATION

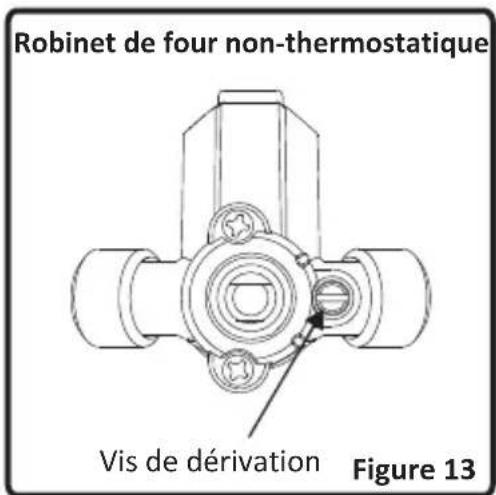

Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.

Le réglage de la position de flamme minimale n'est pas requis pour le brûleurs du gril.

Pendant la conversion du GPL au GN, la vis de dérivation doit être dévisée. Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cuisine est débranché du secteur et que l'alimentation de gaz est ouverte.

Changement du tuyau d'alimentation en gaz:

Il faut vérifier régulièrement la date de péremption du tuyau gaz de votre cuisinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau.

Ces tuyaux sont disponibles dans le commerce et doivent être conforme aux normes actuelles. ÀpRES avoir changé le tuyau, il faudra vérifier qu'il n'y ait pas de fuite en vous référant aux informations du paragraphe ci-dessus : Branchement gaz et vérification des fuites

4. UTILISATION

4.1 Utilisation des brûleurs

Allumage des brûleurs

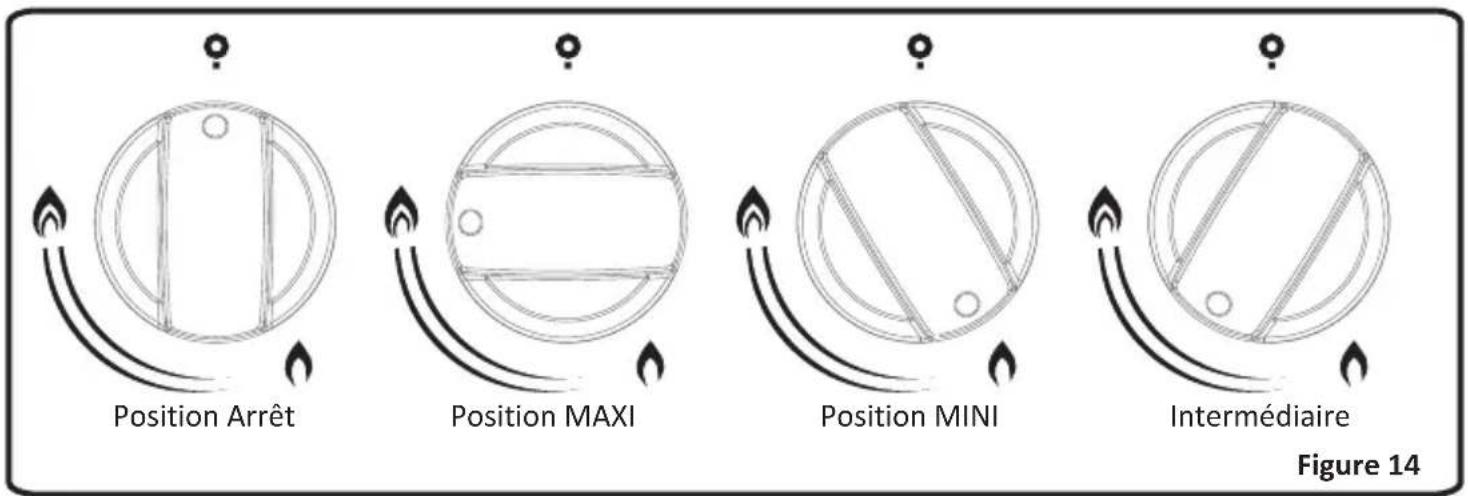

Les symboles des manettes sur le bandeau indiquent la position du brûleur.

- Allumage manuel des brûleurs gaz

Si vous ciusinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous:

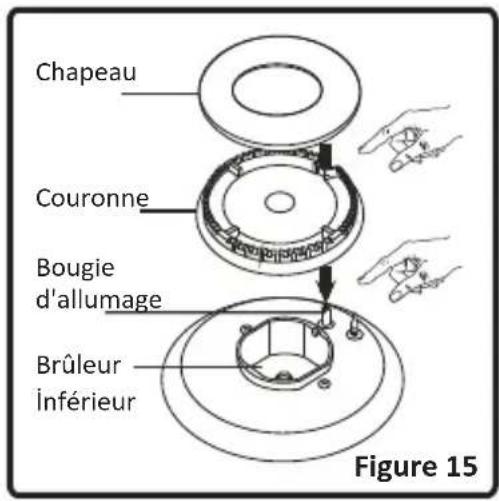

Pour les brûleurs du plan de cuisson: Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné dans le sens antihoraire jusqu'à ce qu'elle soit à la position maximale et approchez aussiot la flamme d'une allumette ou un allume-gaz de la couronne avec trous du brûleur. Éloignez ensuite la source d'allumage aussiot que vous voyagez une flamme stable.

Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'éteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintainez la manette du robinet appuyée jusqu'à obtenir des flammes stables Si les flammes restent instables après que vous ayez reliché le bouton, repreneze la procédure Si la flamme s'éteint, le système thermocouple fermera l'acciviée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

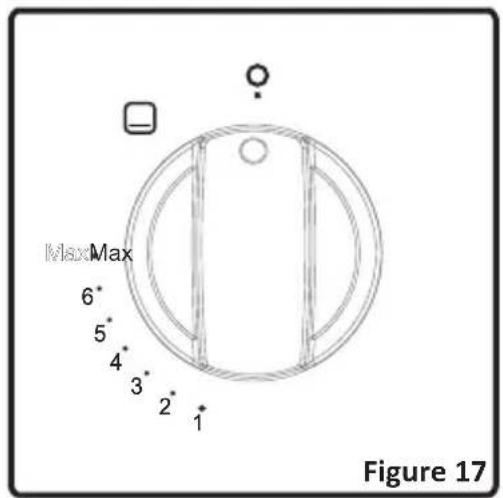

Pour le brûleur du four (equipe du thermocouple): Tous les brûleurs de four/grill sont équipés de sécurités avec thermocouple et assurent la sécurité lorsque la flamme s'éteint accidentellement. Pour allumer le brûleur du four, appuyez et tournez la manette du robinet four dans le sens antihoraire jusqu'à ce qu'il se retrouve à la position maximale. Tout en appuyant sur la manette, approchez aussiot une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côté gauche avant du brûleur. Dans que le brûleur est allumé avec une flâme stable, éloignez aussiot la source d'allumage et restez appuyé pendant environ 3 secondes. Si les flâmes sont instables après que vous ayez reliché le bouton, reprenez la procédure. Si la flâme s'éteint, le système thermocouple fermera l'arrivée de gaz du robinet du four vers le brûleur et évitera toute accumulation de gaz non brûlé. Si le brûleur du four ne s'allume pas après avoir maintainu le bouton du brûleur appuyé pendant 30 secondes maximum, ouvrez la porte du four et attendez impérativement 90 secondes minimum avant d'essayer de allumer. Lorsque des flâmes s'échappent accidentellement du four, repreneze la même procédure.

Explication du dispositif sécurité thermocouple: un composant thermique detecte la flamme du brûleur et maintain en ouvert le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

4.1.1 Utilisation des brûleurs du plan de cuisson

Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position «Maxi» ( comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions «Maxi» et «Mini». Évitez demettre la manette entre les positions «Maxi » et «Arrêt».

Après l'allumage, procédez à une vérification visuelle des flames. Si vous voyagez une pointe jaune, des flames suspendues ou instables, fermez le robinet à gaz, et vérifiez si les chapeaux couronnés sont bien positionnées (fig.15).

Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flamme s'échappent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.

Pour arrêté la cuisson, tournez la manette du brûleur dans le sens horsaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).

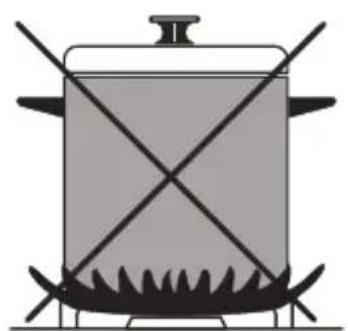

Viete plan de cuisson est equipé de brûleurs de diamètres différents. Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme, si vous utilisez des recipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommendons de toujours couvrir votre recipient de cuisson.

Brûleur rapide : 22-26cm

Brûleur semi-rapide : 14-22cm

Brûleur auxiliaire : 12-18cm

Figure 16

Lorsque vous n'utilise pas votre cuisinependant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.

!AVENTISSEMENT:

Utilisez uniquement des cassetoles à fond plat et assez écais.
Veiliez a ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.

• Ne pas utiliser de recipients de cuisine qui débordent de la table de travail.
• La température des parties exposées à la flamme peut être très élevé lorsque de l'utilisation. C'est pourquoi il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
• Àpresutilisation,la plaque de cuisson resté très chaude pendant une longue durée.Nepas la toucher et ne pas placer d'objects dessus.
• Évitez demettre couteaux, fourchettes, cuillères, et couvercles sur le plan de cuisson car ils deviendront chauds et poursaient entraîner des brûlures graves.

4.1.2 Utilisation du brûleur du four gaz

Après avoir allumé le brûleur du four comme expliqué CIDessus, vous pouvez régler la température à l'intérieur du four, en positionnant la manette en face des indications qui se trouvent sur le panneau de commande ou sur la base de la manette (mini à maxi). Si votre four est équipé d'un thermostat, consultez le tableau des températures CIDessous pour lechioix des température en fonction des alimentés à cuire. Veillez à toujours placer la manette sur une position (1,2,3,4,5,6, ou Max) pour faire fonctionner votre four.

Important: Ne pas positionner la manette ailleurs que sur les positions 1,2,3,4,5,6, Max ou O (Arrêt).

Pour arrêté la cuisson du four, tournez la manette du brûleur four dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).

Prechauffage

Si vous doivent préchauffer le four, il est conseilé de le faire 10 minutes avant demettre les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les soufflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de plusieurs résultats lors de la cuisson de denrées congelées ou fraîches prêtes à la consommation, veuillez toujours préchauffer le four dans un premier temps.

Cuisson

• Notre cuisine est livrée (suivant modèle) avec des plaques, lechefrites, une grille et une broche pour rôtir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des moules à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouverez dans le commerce.
  Veillez a respecter les instructions données par le fabricant quant a l'utilisation possible des plats. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon a ce qu'ils soient bien au milieu. Les instructions suivantes doivent également etre respectees pour tous les plats émailés.
• Si les alimentés destinés à cuire ne couvent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du congélateur, ou si la l'échéfte est utilisée pour recueiller les jus de cuisson susceptibles de couler durant le rôtissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rôtissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout à fait normal cause par les transferts de chaleur.
• Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et voirlez à ce qu'ils refroidissent lentement, de manière à éviter qu'ils ne se cassent.
• Attention, ne jamais poser la lèchefrite sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'émail du four.

4.2 Accessoires du four

• Si un petit plat est utilisé, placez ce plat au milieu de la grille afin qu'il se trouve correctement placé.
• Si les alimentés à cuire ne couvent pas entièrement le plateau du four, si les alimentents sont sortis du congélateur ou si le plateau est utilisé pour recupérer le jus des alimentents pendant une grillade, une déformation peut apparaitre sur le plateau en raison des hauteures températures de cuisson ou de grillade. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur.
• Ne pas poser un ustensile de cuisson en verre dans un environnement froid directement après la cuisson. Ne pas le poser non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon, sinon, il pourrait se briser.
• Si vous faites une grillade au four, nous vous conseillons d'utiliser la grille fourni avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueillir huile. Versez également de l'eau dans ce plateau pour un nettoyage facile et éviter les fumées.
• Comme il a été précisé dans le paragraphe précédent, n'utilise jamais le brûleur du grill sans sa tôle de protection. Si vous four est équipé d'un brûleur grill à gaz et que vous avez perdu la tôle de protection, ne vous servez pas du grill et commandez-en une au plus vite au service agrée le plus proche.

Moufle du four

Positions sur glissières moulées

Accessoires du four

• Les accessoires de votre four peuvent être différents en fonction du modele.

Grille

La grille sert pour les grillades et pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, mettez-la sur n'importe quel support et poussez la jusqu'au fond.

Plateau moyenne épaisseur

Le plateau moyenne épaisseur sert à cuire les ragôuts.

Pour bien positionner ce plateau dans le four, mettez-la sur n'importe quel support et poussez le jusqu'au fond.

5.1 Nettoyage

Veillez à ce que toutes las manettes des brûleurs et commandes soient éteints et que la cuisineira soit froide avant d'effectuer le nettoyage du four.

Important: Débranche toujours la prise électrique avant de commencer le nettoyage.

Contrôlez si les produits de nettoyage sont approuvés et recommends par le fabricant avant de les utiliser. N'utilise pas de crèmes caustiques, de poudres nettoyantes abrasives, des éponges abrasives, des laine d'accier épaisses ou des outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. ÀpRES chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. NeURTout pas nettoyer avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.

Pour démonter la porte du four

Pour enlever la portedu four :

Ouvrez la portedu four (1).
- Ouvrez le loquet de blocage jusqu'à la position finale (2).
Fermez la porte jusqu'à ce qu'elle soit presqu'entierement fermée comme indiquedans le 3chema et enlevez la porte en la tirant vers vous.

REMARQUE: Pour remonter la porte, faites le contraire de ce qu'il faut pour l'enlever.

Assurez-vous que les supports encastrées soient bien positionnées sur la support de charnière comme indiqué dans le deuxième schéma.

Le remontage de la porte se fait dans le sens inverse des explications ci-dessus. Assurez-vous que les loquets de blocages sont bien remis en place.

Nettoyage des brûleurs gaz

Enlevez les grilles émaillées, les chapeaux de brûleurs et les brûleurs supérieurs (Figure 15).
- Nettoyez-les avec de l'eau savonneuse.
Rincez-les et sechez-les avec un chiffon doux (ne les laissez pas mouillés)
- Àprous le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
- Evitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
- Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
- Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émailées:

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface émailée.

Acier inoxydable:

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonneuse et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface en acier inoxydable.

5.2 Entretien

Autres contrôles

Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuilles le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs et du four (ex: manettes difficiles à tourner), veuilles contacter le service après vente.

6.1 Avant de contacter le Service après vente

Si La cusinière ne fonctionne pas:

• Vérifiez que la cuisine est bien branchée
• Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise
  Pour les modèles équipées d'une minuterie, vérifiez sa position

Le four nechauffepas:

• La chaleur n'a peut-être pas eté régée avec la manette de contrôle du four.

Cuisson (si la partie inférieure ou supérieure ne cuit pas de maniere eigale):

• Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.

Les brûleurs du plan de cuisson ne fonctionnent pas correctement:

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les cusinières qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne soient pas vides vide.

Si les problèmes de la cusinière continuent même après avoir effectué les vérifications ci-dessus, contactez le Service après vente.

6.2 Information relative au transport

Si vous avez besoin de transporter la cusinière, gardez l'emballage original du produit et transporte-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (au mistroux, mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvercle supérieur et la plan de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales de la cusinière. Ouvrez la ported four et mettez du carton ou du papier sur la vitre interieure du four afin que les plateaux et la grille n'endommagent pas la contre-porte du four pendant le transport. Scotchez aussi la ported four aux parois laterales.

En l'absence de l'emballage original, prenez des mesures afin de protéger la cuisineire, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.

Puisance totale: G30 28~30mbar 9.4 Kw 683 g/h		GPL	GN
Catégorie de gaz: II2E+3+		G30/G31	G20/G25
Destination: FR	Classe 1	28-30/37 mbar	20/25 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100mm)		87	129
Puisance nominale (kW)		3	3
Débit nominal		218.1 gr/h	285.7 lt/h
BRULEUR SEMI-RAPIDE
Repère d'injecteur (1/100mm)		65	97
Puisance nominale (kW)		1.65	1.65
Débit nominal		120 gr/h	157.1 lt/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100mm)		50	77
Puisance nominale (kW)		1	1
Débit nominal		72.7 gr/h	95.2 lt/h
BRULEUR DU FOUR
Repère d'injecteur (1/100mm)		68	107
Puisance nominale (kW)		2.1	2.1
Débit nominal		153 gr/h	200 lt/h

GN:

Si votre apparéil est réglé en usine pour être alimenté au gaz naturel avec Tuyau

TFEM :

Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez vous que le tuyau que vous utilisez est Conformé à la norme NF D 36100 / 36103 / 36121.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

GPL:

Si vous appeareil est regle en usine pour etre alimenté au gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU Si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM

Utilisez le raccord fourni avec les pieces de rechange. Assurez vous que le tuyau que vous utilisez est Conforme à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre deposé dans un centre de collecte approprié pour le recyclage des équipements électriques et electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous aze achete le produit.

ELECTRODEPOT - CAMPUS
1 route de Vendeville
59155 FACHES THUMESNIL
