MODE D'EMPLOI WTFSC M6631 MI3 WALTHAM
Notice d'installation et d'utilisation
Cher client.
Notre but est de vous offrir des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement été testée.
Cette notice d'utilisation a été conçue pour vous aider dans l'utilisation de toute cuisinière, qui a été fabriquée avec les toutes dernières technologies, avec fiabilité et efficacité.
Avant de commencer à utiliser votre cuisinière, nous vous suggérons de lire attentivement cette notice, qui contient tous les renseignements de base pour une installation correcte et fiable, et pour un entretien et une utilisation correcte.
1. Partie: PRÉSENTATION DU PRODUIT 2. Partie: AVERTISSEMENTS 3. Partie: INSTALLATION 3.1 Consignes sur la ventilation 3.2 Positionnement de la cuisineire 3.3 Réglage des pieds 3.4Installation du tuyau de gaz et contrôle de l'étanchéité 3.5 Branchement électrique et sécurité 3.6 Avertissements et précautions 3.7 Changement du gaz 4. Partie: UTILISATION DE LA CUISINIÈRE 4.1 Utilisation des brûleurs dessus gaz 4.2 Utilisation de la plaque électrique 4.3 Caracteristique du four 4.4 Utilisation du four 4.5 Utilisation de la minuterie mécanique 4.6 Utilisation duprogrammateur électronique 4.7 Accessoires du four 4.8 Fonctions Tourne broche
5. Partie: NETTOYAGEETENTRETIEN
5.1 Nettoyage 5.2 Entretien 6. Partie : SERVICE APRES VENTE ET TRANSPORT 6.1 Avant de contacter le service après vente 6.2 Information relative au transport
Partie 1: présentation du produit
PRESENTATION:

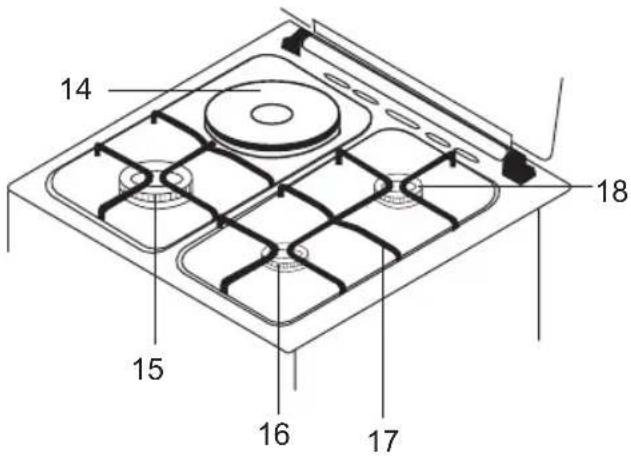

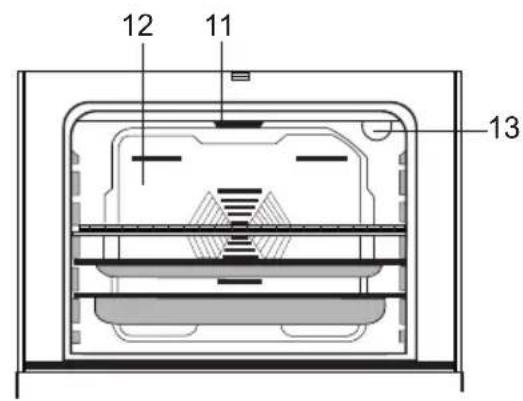

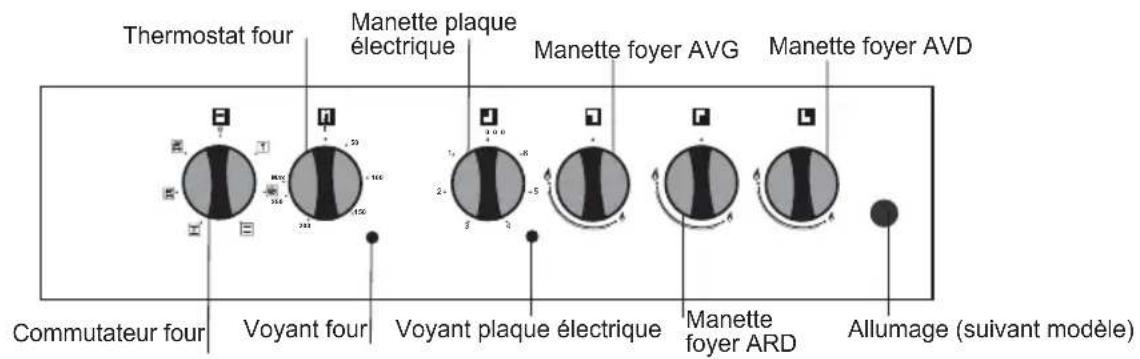

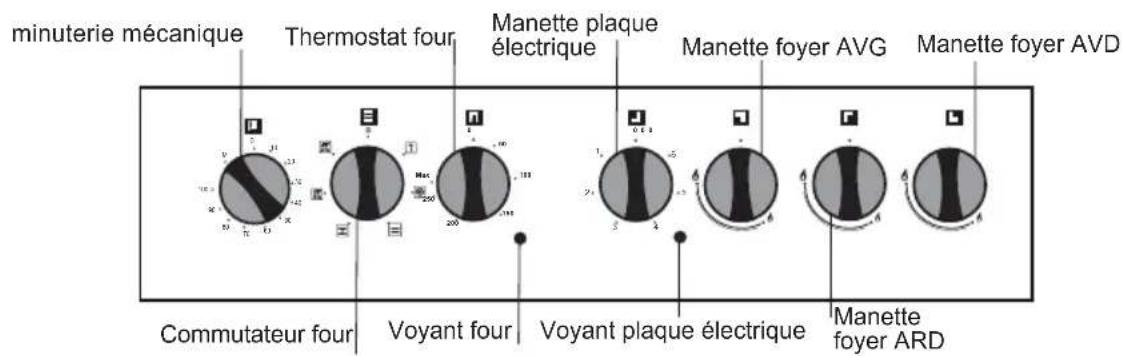

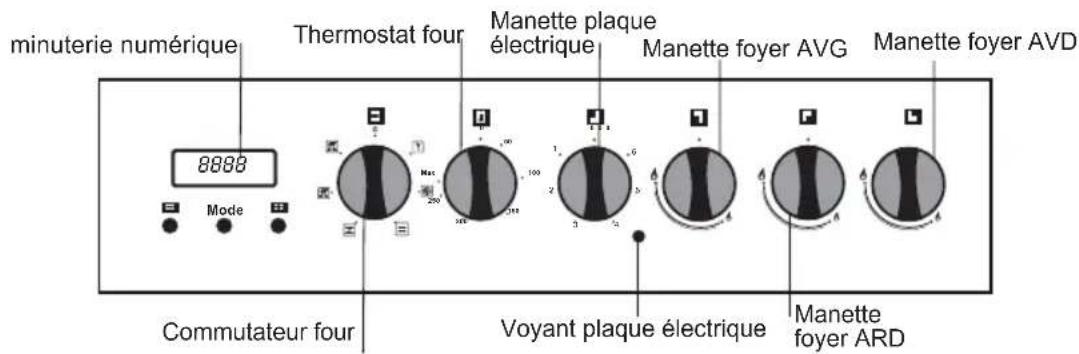

Description du produit :
4- Sécurité infant 13-Lampe four
1-Couvercle 2- Table de cuisson 3- Panneau de commande 5-Poignée de la porte du four 6-Façade de tiroir 7-Pieds 8- Porte du four 9-Lèche frite
10-Grille 11- Résistance grill 12-Tôle ventilateur arrière 13-Lampe four 14- Plaque électrique 15- Brûleur rapide 16- Brûleur auxiliaire 17-Grille émaillée 18- Brûleur semi-rapide
| MODELE | TAILLE(cm) |
| TK 66 | 60*60*85 / 60*60*90 |
| TK 56 | 50*60*85 / 50*60*90 |
Respectez TOUTES les mesures de securite ci-dessous et LISEZ entierement CETTE NOTICE avant de commencer a utiliser la cuisinière.
Cette cuisinière a été conçue pour un usage domestique, excluant l'usage professionnel. Veuillez contrôler soigneusement que la cuisinière ne présente aucun dommage une fois déballée. En cas de dommage, ne pas l'utiliser et contactez immédiatement votre Revendeur. Étant donné que les matériaux d'emballage (nylon, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les assembler et les retirer immédiatement. La cuisinière doit être installée et mise en marche par un technicien agréé. Le fabricant n'est pas tenu pour responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non agréé. Avant de brancher votre cuisinière au réseau gaz et électrique, veuillez contrôler s'il est adapté aux indications précisées sur l'emballage ou sur la plaque signalétique située sur la cuisinière. Si vous n'avez pas l'intention d'utiliser la cuisinière pendant une longue période, débranchez la prise électrique. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilisez pas l'appareil. Le câble d'alimentation électrique ne doit pas être changé par le client. Lorsqu'il est endommagé pour une raison quelconque, veuillez contacter votre service après vente. Débranchez toujours la cuisinière avant le nettoyage ou l'entretien. Pour cela, débranchez la prise ou placez l'interrupteur général en position « arrêt ». N'utilisez jamais de nettoyeur à vapeur pour nettoyer les plaques chauffantes ou le four. Certaines parties de la cuisinière peuvent être chaudes pendant une longue période pendant et après l'utilisation. C'est pourquoi il est recommandé de laisser refroidir avant de toucher les parties directement exposées à la chaleur. Tenir les petits enfants hors de portée de la cuisinière pendant son fonctionnement. Veillez à ne surtout pas toucher les éléments chauffants présents dans le four ainsi que la plaque électriques pendant le fonctionnement. Ne laissez pas de matières inflammables près de la cuisinière lorsqu'elle est en fonctionnement. Faites attention aux câbles d'alimentation des autres appareils électriques qui se trouvent près de l'appareil, afin qu'ils ne soient pas en contact avec les zones chaudes. En position grill, la porte du four doit rester fermée. Veillez à ce que les manettes de la cuisinière sont bien sur « 0 » lorsque l'appareil n'est pas en marche. L'utilisation d'une cuisinière à gaz provoque toujours de la chaleur et de l'humidité dans la pièce où elle est installée. Assurez-vous que la cuisinière est correctement ventilée suivant les normes en vigueur. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un appareil de ventilation mécanique (genre hotte aspirante avec évacuation vers l'extérieur). Le couvercle en verre qui équipe certains modèles peut se fissurer s'il est exposé à de très hautes températures. Ne rabattez pas le couvercle en verre avant de vous être assuré que les foyers de cuisson sont éteints et complètement refroidis. Avant de soulever le couvercle, assurez-vous qu'il n'y a peu liquide sur ce couvercle. Assurez-vous aussi que le couvercle est à la bonne position quand la cuisinière fonctionne. Une utilisation intensive prolongée de la cuisinière peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace : vous pouvez par exemple augmenter le niveau de la ventilation mécanique si vous en avez une. Fermez tous les brûleurs avant de refermer le couvercle. Si la cuisinière est surélevée, il est nécessaire de prendre des mesures pour empêcher qu'elle ne tombe de son socle. Cette notice a été conçue pour plusieurs modèles. Votre cuisinière ne comprend peut-être pas toutes les caractéristiques décrites dans cette notice. Veuillez donc bien faire attention aux indications.
Partie 3 : installation
Cette cuisine est moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins. Vous devez lire cette notice d'utilisation afin d'éviter des problèmes dans le futur, et afin de pouvoir obtenir des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et utilisation correctes. Elles doivent être particulièrement lues par le technicien qui doit installer la cuisine.
3.1 Consignes sur la ventilation
Vite cuisinière doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués conformément à la réglementation en vigueur.
L'installation de cette cuisinière doit être conforme aux règlements en vigueur (arrêtés du 22-10-1969, du 02-08-1977 et du 24-03-1982) et aux règles de l'art (D. T. U 61-1 - installation de gaz - édité par le CSTB).
Le D. T. U 61-1 fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforations, grilles, gains, etc...) destinée à l'évacuation de l'air des cuisines à au moins 100 cm2. Le D. T. U 61-1 spécifie que la partie supérieure de l'ouverture permanente pour l'évacuation de l'air vicié par les produits de combustion doit être au moins située à 1,80m au moins au dessus du sol de la cuisine.
Pendant son fonctionnement, cette cuisinière consomme 2m³/h d'air par kW. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air doit entrer par le bas (mini 100cm²) et sortir par le haut (mini 100cm²), au moyen d'ouvertures prévues à cet effet dans les murs de la pièce qui doivent être en direct avec l'extérieur de la maison.
Figure 1
Figure 2
Les ouvertures d'arrivée d'air ne doivent jamais être bouchées et de préférence placées à proximité du fond (fig.2) ou du côté opposé aux fumées de gaz brûlés (fig.1). S'il est impossible d'ouvrir ces ventilations vers l'extérieur à l'endroit d'installation de la cuisinière, l'air d'arrivée nécessaire peut aussi provenir d'un autre endroit ventilé correctement situé à proximité à condition que cet endroit ne soit pas une chambre ou qu'il ne s'agisse pas d'un endroit dangereux.

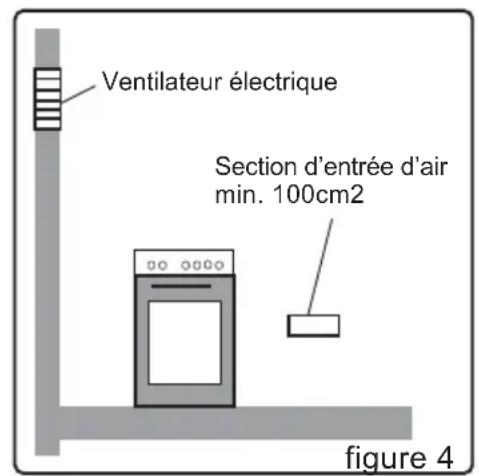

Évacuation des gaz brûlés
Il est conseilé d'insteller, soit une hotte d'évacuation directement reliée à l'extérieur (fig.3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig.4). Les evacuations d'air viciés ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplé par minimum 3, mais il est conseilé 5 (exemple, pour une cuisine de 3 × 4 × 2.5 = une puissance minimum de 90 m / 3 sera correcte, mais 150 m / 3 sera préféable..
3.2 Positionnement de la cuisinière
Pour une bonne installation de votre cuisinière, certains points doivent être respectés. Tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse susceptible de se présenter ultérieurement.
- La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (fig. 5).
- Veillez à ne pas placer la cuisine près d'un réfrigerateur, ni près de matières inflammables comme les rideaux, les tissus imperméables... etc. qui pourrait prendre feu rapidement.
- Laissez un espace libre de 2 cm entre l'arrière de la cuisine et le mur pour la circulation de l'air.
- Le meuble situé à côté de la cuisinière doit être résistant à une température supérieure de plus de 50°C à la température ambiante.
- Si les meubles de cuisine sont plus haut que la table de cuisson, ils doivent être placés à au moins 11 cm du bord de la cuisinière (laissez un espace de 11 cm entre les côtés de la cuisinière et les meubles).

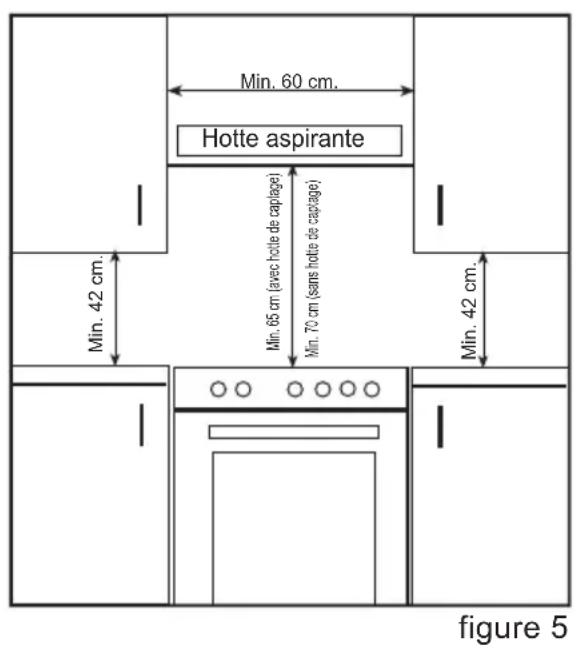

- La hauteur minimum entre la table de cuisson et la hotte ou les éléments muraux est indiquée sur la figure 5 ci-dessous. La hotte d'évacuation doit être au moins à 65cm de hauteur par rapport à la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus ne doit pas être inférieure à 70cm.
3.3 Réglage des pieds
Votre cuisinière possède 4 pieds réglables. Il est nécessaire de vérifier la mise à niveau et la stabilité avant la mise en service. Vous pouvez effectuer ce réglage en vissant ou en dévissant les pieds. Le réglage des pieds peut surélever la cuisinière d’au maximum 15mm. Une fois que les pieds sont correctement réglés, vous ne devez pas déplacer la cuisinière en la tirant, mais uniquement en la bougeant de préférence (attention de ne pas la soulever par la poignée de la porte du four). Pour régler la hauteur des pieds arrière, en cas de non-accessibilité par les côtés, il sera nécessaire d’ouvrir le tiroir du four pour y accéder.
3.4 Installation du tuyau de gaz et contrôle de l'étanchéité
Le branchement gaz de la cuisinière doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-déclencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé). Vérifiez tout d'abord quel est le type de gaz installé sur la cuisinière. Cette information est indiquée par une étiquette collée à l'arrière de la cuisinière. Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommandons de contacter le service après-vente afin d'effectuer ces mesures et réglages.
Branchement gaz butane - propane (voir aussi point 3.7 ci-dessous) Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit être faite avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, l'embout gaz butane avec le joint sera installé sur la cuisinière, le tuyau sera enfoncé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même côté détendeur (voir fig. 6).
La longueur maximale autorisée est 1,5m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.
Attention!!!
N'utilisez pas d'allumettes ou un briquet pour vérifier les fuites de gaz.
Branchement gaz naturel (voir aussi point 3.7 ci-dessous)
Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36107 et brancher la cuisinière selon les normes en vigueur.
Points à respecter lors de la connexion du tuyau alimentation gaz :
- Aucune partie du tuyau ne doit être en contact avec une surface dont la chaleur est supérieure à 50°C (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm).
- La longueur du tuyau ne doit pas dépasser 1,5m.
- Le tuyau ne doit pas être coupé, serré ou plié.
- Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas être defectueux.
- Le tuyau doit être contrôlé intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
- Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôlée avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître. Si des bulles apparaissent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
- Les colliers de serrage du tuyau gaz butane ne doivent pas être rouillés.
- La date de validité du tuyau doit être contrôlée régulièrement. ATTENTION!!! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.
3.5 Branchement électrique et sécurité
Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisine.
Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur.
Instructions de branchement:
- La cuisine est conçue pour être raccordée par un branchement permanent au réseau électrique.
- Le branchement doit être fait sur une prise avec terre. S'il n'y a pas de prise avec terre conforme à la réglementation, contacter un installateur qualifié.
- Le câble d'alimentation doit être correct et doit être correctement isolé durant le branchement. Si le câble est endommagé, contactez le service après-vente, car il ne doit être changé que par un service/agréé.
- La prise d'alimentation doit être située à proximité de la cuisinière. Ne pas utiliser de rallonge.
- Veillez à ce que le câble d'alimentation ne touche pas les surfaces chaudes de la cuisinière ainsi que l'arrière de la cuisinière, ce qui pourrait endommager le câble ou la cuisinière, ou entraîner un court-circuit.
- Un mauvais branchement électrique risque d'endommager votre cuisinière. Un tel dommage n'est pas couvert par la garantie.
- L'appareil est destiné pour un branchement électrique en 220-240 Volts et 400V 3N. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.
- Prévoyez l'installation d'un disjoncteur bi-polaire ayant une distance minimum de 3mm entre les contacts, et supportant 32A, à retardement.
Le fabricant décline toute responsabilité en cas de dommages et pertes entraînées par le non-respect de ces instructions de sécurité.
Diagramme de branchement électrique
3.6 Avertissements et précautions
- Notre cuisine a été fabriquée conformément aux instructions de sécurité relatives aux appareils électriques. Les opérations d'entretien et de réparation doivent uniquement être effectuées par un technicien du service après-vente.
- Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
- Lorsque la cuisine est utilisée, les surfaces extérieures chauffent. Les surfaces intérieures du four, les composants chauffants et la vapeur sortante sont très chaudes. Même si l'appareil est éteint, ces parties gardent leur température élevée pendant un certain temps. Ne touchez pas les surfaces chaudes et empêchez les enfants d'approcher de la cuisine.
- Ne laissez pas la cuisinière sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu. Ne versez jamais d'eau sur des flammes provenant d'huile, mais couvrez la casserole ou la poêle avec son couvercle afin d'étouffer la flamme, puis éteignez la cuisinière.
- Pour utiliser le four, les manettes de commande du four et de température doivent être réglées et le minuteur doit être programmé, sinon, le four ne fonctionnera pas.
- Ne jamais rien laisser posé sur la porte ou le tiroir lorsqu'ils sont ouverts. Vous risqueriez de déséquilibrer la cuisine et de casser certaines parties.
- Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) dans le tiroir inférieur.
- Débranche la prise électrique et fermez le robinet à gaz lorsque vous n'utilisez pas la cuisine.
- Protégez votre appareil contre les effets atmosphériques. Ne l'exposer pas au soleil, à la pluie, à la neige, etc...
Attention : les procédures suivantes doivent être réalisées par un technicien qualifié changement des injecteurs du dessus gaz:
Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.
Les étapes suivantes doivent être effectuées
- Couper l'alimentation de gaz et le courant électrique.

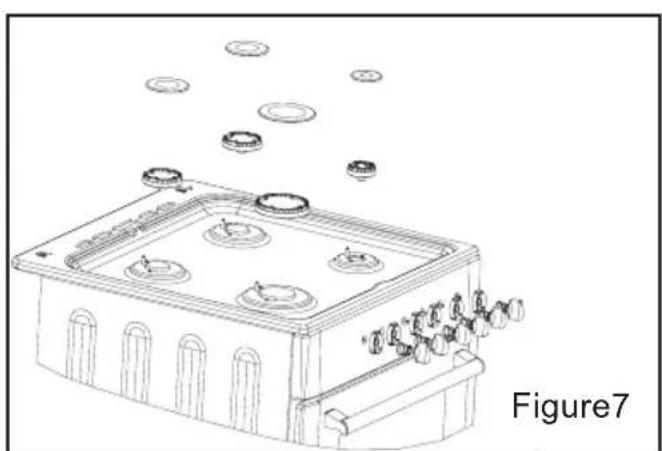

- Retirer le chapeau de brûleur + le brûleur supérieur (voir fig. 7)
- Dévisser les injecteurs.
- Mettre les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 8).

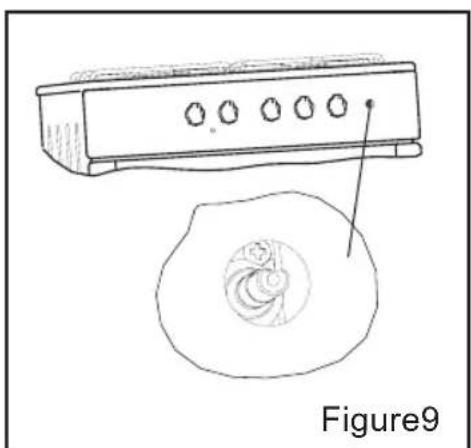

Réglage de la position de flamme réduite (mini)
Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum. - Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte. - Allumez les brûleurs un par un et mettez-les sur la position minimum. - Retirez les manettes afin de pouvoir accéder aux vis. - A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement au minimum (Figure 9). - Lorsque la flamme atteint une longueur d'au moins 4mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'est pas en passant de la position maximale à la position minimale.

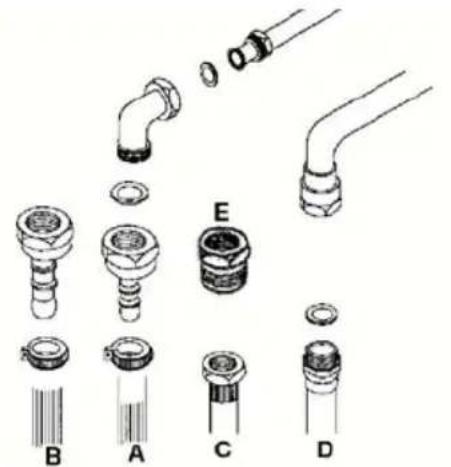

Gaz butane/propane
Le tuyau d'alimentation doit être conforme aux réglementations en vigueur ("A" pour la France), et doit être visible sur toute sa longueur et placé soigneusement afin d'éviter tout contact avec les parties chauffantes.
Il est obligatoire de placer un joint entre le coude et le raccord d'alimentation de gaz.
L'Espagne, l'Italie, le Portugal, le Luxembourg, la Grèce et l'Allemagne : le branchement du tuyau de gaz comme indiqué en "B". Pour ces pays, la connexion de gaz intermédiaire doit être conforme aux règlements et normes nationales en vigueur.
Gaz naturel
Pour Le Danemark, les Pays-Bas, la France, l'Algérie et l'Irlande, la connexion doit se faire au moyen des pièces "E" et d'un tuyau flexible (TFEM) visibles sur "C" ou de tuyaux rigides. Ce type de connexion peut aussi être utilisé en France, Algérie, Espagne, Italie, Portugal, Grèce et Luxembourg.
Pour le Royaume-Uni, la connexion de gaz doit être effectuée comme indiquée en "D".
4.1 Utilisation des brûleurs dessus gaz
Lisez soigneusement les instructions afin de pouvoir utiliser votre cuisinière en toute sécurité et avec la meilleure efficacité. Les symboles des manettes du bandeau indiquent la position des brûleurs allumés. Utilisez une allumette ou un allumeur piézzo pour allumer les brûleurs. Appuyez sur la manette du brûleur choisi, tournez-la au maximum dans le sens contraire des aiguilles d'une montre et approchez aussitôt la flamme pour allumer le gaz. Chaque brûleur peut fonctionner au mode maximum, minimum ou intermédiaire. Les positions maximum et minimum sont indiquées par les symboles. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".
Allumage électrique des brûleurs
Certaines cuisinières possèdent l’allumage automatique des brûleurs. Ils sont reconnaissables grâce au bouton pouvoir allumage. Pour allumer le brûleur, appuyez sur le bouton allumage, et en même temps, tournez la manette du brûleur souhaité dans le sens contraire des aiguilles d’une montre. Si l’allumage ne se fait pas aussitôt, fermez la manette et attendez un peu. Puis recommencez l’opération. Si l’allumage ne se fait toujours pas (pas d’étincelle au brûleur), fermez à nouveau la manette. Contrôlez s’il y a du gaz en vous servant d’une allumette, contrôlez s’il y a du courant et appelez le service après-vente en cas de panne avérée.
Brûleurs avec thermocouple (si votre produit est équipé de cette fonction)
La fonction thermocouple a pour but d'arrêter l'arrivée de gaz lorsque les robinets de gaz sont ouverts par mégarde par des enfants ou lors de l'arrêt de la flamme lorsqu'un liquide déborde sur les brûleurs. Cette fonction est obligatoire dans tous les fours gaz et grilloirs gaz vendus en France. (optionnel sur les brûleurs dessus)
Tout en allumant le gaz (allumette ou électrique), appuyez et tournez la manette du brûleur souhaité dans le sens contraire des aiguilles d'une montre et dès que le brûleur est allumé, enlevez la flamme (allumette) ou arrêtez l'allumeur (électrique) et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintient ouvert le gaz). En cas de disparition de flamme lorsqu'un liquide déborde sur les brûleurs ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes.

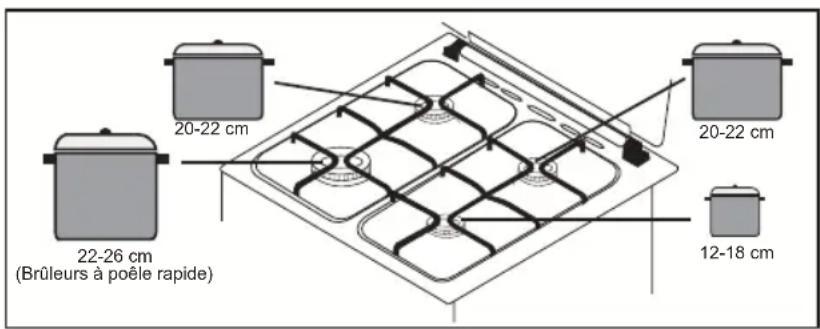

Dimensions des cassétoles
Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement planes. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d’énergie. Utilisez des casseroles de taille correspondante à la flamme.
4.2 Utilisation de la plaque électrique

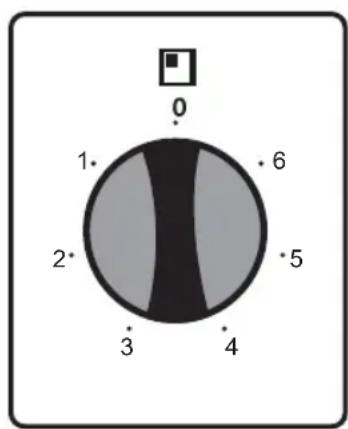

Le foyer chauffant est commandé par un commutateur 7 positions.
La position « 0 » correspond à l'arrêt.
L'utilisation de chaque position est indiquée ci-dessous :
1 Maintien au chaud 2-3 Mijotage et cuisson à feu doux 4-5-6 Cuisson à feu vif pour frire, sauter et faire bouillir
Note sur les plaques électriques : La partie supérieure de la plaque électrique est recouverte d'un matériel de protection résistant à la chaleur. À la première utilisation, tournez les manettes de commande des plaques sur la position « 3 » et laissez chauffer pendant cinq minutes afin de brûler et de renforcer la couche protectrice lors de la première utilisation.
Lorsque vous utilisez la plaque électrique
- La base des récipients utilisés doit être à fond plat, propre et sec.
- Pour une utilisation efficace de votre table de cuisson, il est recommandé d'utiliser des casseroles de dimensions adaptées. Il est déconseillé d'utiliser des casseroles de petit diamètre sur les foyers larges, car cela occasionne une déperdition de chaleur et donc un gaspillage d'énergie.
- Evitez que les manches des récipients dépassent de la plaque, ici pour les rendre inaccessibles aux enfants et pour éviter de renverser les récipients.
- Ne pas laisser tomber ou poser des feuilles de cuisson ou en matière plastique sur la plaque lorsque elle est chaude.
- Ne jamais cuisiner directement sur les foyers chauffants, mais dans des récipients.
Avertissements
Quand la manette de la plaque électrique est placée sur une position autre que "0", le voyant de la plaque s'allume.
Après l'utilisation, assurez-vous que le foyer de cuisson est éteint en vérifiant que la manette de commande est sur la position « 0 ». Ne touchez jamais la plaque même après l'avoir éteinte car elle reste chaude pendant un certain temps après l'utilisation. Empêchez les enfants de s'approcher des plaques.
Plaques électriques : Nettoyez la partie émaillée avec un chiffon humide après chaque utilisation (après avoir attendu que le dessus soit froid). Si la table présente des salissures importantes, vous pouvez également la nettoyer avec de l'eau additionnée de détergent. Une fois le nettoyage terminé, faites chauffer la plaque pendant quelques minutes pour les sécher. Si vous n'avez pas l'intention d'utiliser la plaque électrique pendant un certain temps, appliquez une mince couche d'huile de type huile lubrifiante.
4.3 Caractéristiques techniques du four
| TE 56 TE 66 | ||
| RÉSISTANCE DE SOLE 1000 W RÉSISTANCE DE SOLE 1100 W | ||
| RÉSISTANCE DE VOÛTE 1000 W RÉSISTANCE DE VOÛTE 1200 W | ||
| GRIL 1600 W GRIL 2000 W | ||
| RÉSISTANCE TURBO 2000 W RÉSISTANCE TURBO 2000 W | ||
4.4 Utilisation du four

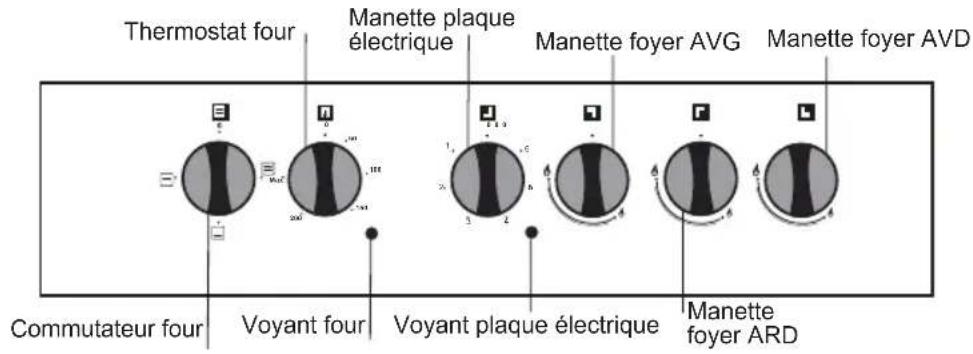

La manette commutateur four vous permet de sélectionner les fonctions du four que vous souhaitez (suivant spécification cuisinière). Les différentes fonctions disponibles et leurs symboles sont indiquées ci-dessous. Les instructions détaillées sur l'utilisation de ces fonctions sont données dans les pages suivantes.
-LUMIERE : La lampe du four s'allume. -DECONGELATION : La lampe du four, la lampe témoin rouge et le ventilateur se mettent en marche. C'est la fonction décongélation des alimentés congeles. -CONVECTION NATURELLE: Le thermostat du four, les lampes temoins, la résistance de sole et la résistance de vousse mettent en marche. -CHALEUR TOURNANTE: Le thermostat du four, les lampes témoins, la résistance turbo et le ventilateur se mettent en marche. -CONVECTION VENTILEE: Le thermostat du four, les lampes témoins, le ventilateur, la résistance de sole et la résistance de toute se mettent en marche. -GRIL : Le thermostat du four, les lampes témoins, la résistance du grill et le tournebroche se mettent en marche. -DOUBLE GRIL : Le thermostat du four, les lampes témoins, la résistance du grill, la résistance de VOUTE et le tournebroche se mettent en marche. -DOUBLE GRIL VENTILE: Le thermostat du four, les lampes témoins, la résistance du grill, la résistance de VOUTE, le tournebroche et le ventilateur arrêté se mettent en marche. -SOLE : Le thermostat du four, les lampes, la résistance de sole se mettent en marche. -SOLE VENTILEE + CHALEUR TOURNANTE : Le thermostat du four, les lampes temoins, la résistance turbo, la résistance de sole et ventilateur arrêté se mettent en marche. -SOLE VENTILEE: Le thermostat du four, les lampes, la résistance de sole et le ventilateur arrêté se mettent en marche.
Fonction décongélation
Pour lancer le processus de décongélation, placez les aliments congelés dans le four et tournez le sélecteur de fonction sur la position indiquée. Ce mode de fonctionnement ne cuit pas les aliments, mais permet seulement de les décongeler plus rapidement. Placez les aliments à décongeler sur la grille au troisième gradin en partant du bas. Placez la lèchefrite dans le bas du four de façon à recueillir l'eau qui pourrait couler lors de la décongélation.
Résistances voute + sole (convection naturelle)
Lorsque cette fonction est utilisée, la chaleur provient des résistances de voûte et de sole et se répartit régulièrement dans le four, ce qui garantit une cuisson homogène des alimentés. Reglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentés placés dans un recipient adapté. La fonction Convection Naturelle est le mode de cuisson idéal pour cuire les gâteaux, les cakes, les flans, les spaghetti au four, les lasagnes et les pizzas. Une fois la cuisson terminée, replacez le/selecteur de fonction du four et la manette du thermostat en position « o ». Annulez la programmation. Retirez le plat du four et déposez-le sur une surface appropriée. Ouvrez la porte du four et laisse-le refroidir complètement. Dans la mesure où le four reste chaud pendant un certain temps, restez à l'écart et empêchez les enfants d'approcher de la cusinière.
Résistances voute + sole + ventilateur arrière (chaleur brassée)
Lorsque cette fonction est utilisée, l'air chauffé par les résistances de voute et de sole est ventilé dans le four grâce au ventilateur arrière.
Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitée. Préchauffez le four pendant 10mn, puis introduisez les aliments placés dans un récipient adapté. La fonction Chaleur brassée permet d'obtenir d'excellents résultats pour la cuisson des pâtisseries. Elle permet de cuire de façon homogène toutes les parties des aliments. Elle convient pour la cuisson d'un seul plat à la fois.
Une fois la cuisson terminée, replacez le sélecteur de fonction du four et la manette du thermostat en position « o ». Annulez la programmation.
À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle.
Résistance circulaire + ventilateur arrêté (chaleur tournante)
La fonction chaleur tournante permet une répartition homogène de la chaleur. Ce mode de cuisson permet de cuire de façon homogène tous les plats placés sur les différentes grilles. La partie haute du four n'est pas plus chaude que la partie basse.
Reglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélection de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduizez les alimentés placés dans un recipient adapté. La fonction Chaleur Tournante permet de cuire plusieurs plats à la fois. Si vous souhaitez cuire deux plats à la fois dans votre four, nous vous recommendons d'utiliser cette fonction enCHOISIGANT LA TEMPERATURE DE CUISSON ADAPTÉA à VOIS PLATS. Lorsque deux plats ciésent en même temps, la cuisson dure un peu plus longtemps que dans le cas d'un unique plat. En regle générale, la cuisson des deux plats ne se termine pas en même temps : si vous constatEZ que l'un des plats est cuit, retirez-le du four et continueZ la cuisson pour I'autre plat. Pendant la cuisson de deux plats, un transfert de chaleur se produit entre les deux plats; de ce fait, la qualité de cuisson peut ne pas etre aussi bonne que pour la cuisson d'un seul plat. Pour obtenir de résultats quand vous ciusez deux plats à la fois, nous vous conseillons de changer les plats de place et de niveau au cours de la cuisson. À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle
Résistance sole + résistance circulaire + ventilateur arrêté (sole + chaleur tournante brassée)
La fonction sole brassée est idéale pour la cuisson des pizzas. La résistance de sole cuit la pâte de la pizza tandis que le ventilateur arrêté assure une répartition homogène de la chaleur provenant de la résistance arrêtée.
Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitée. Préchauffez le four pendant 10mn, puis introduisez les aliments placés dans un récipient adapté. Cette fonction permet de cuire un plat à la fois.
Attention : le thermostat ne doit pas être réglé à une température supérieure à 190°c
À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

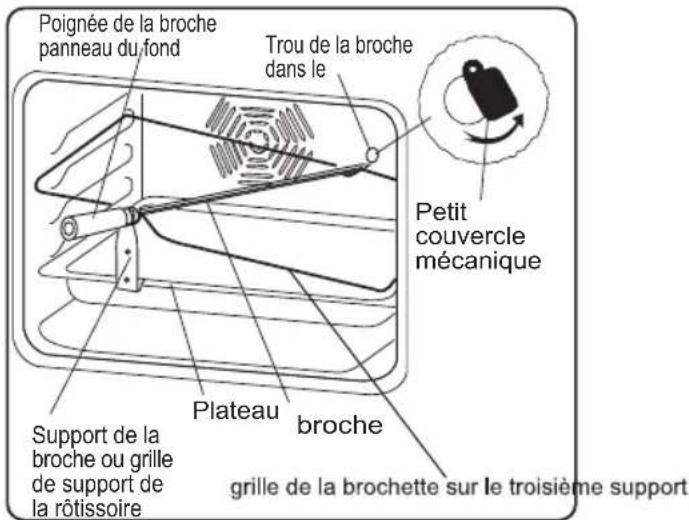

Tournebroche avec grill
Cette fonction sert à griller les poulets, ou toute autre viande, en le faisant tourner à la broche. Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la lichefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alors mettre en route le grill.
Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaité.
Attention : le thermostat ne doit pas être réglé à une température supérieure à 190°c
À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle
Tournebroche avec double grill
Cette fonction sert à griller rapidement et à rôtir des volailles ou autres viandes en les faisant tourner à la broche. Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la l'échefe au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alors mettre en route le grill.
Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaité.
Attention : le thermostat ne doit pas être réglé à une température supérieure à 190°c
À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle
Tournebroche avec gril et ventilateur arrêté
Dans ce mode de cuisson, le grill et le ventilateur arrêté fonctionnent simultanément pour cuire et rôtir parfaitement les volailles et autres aliments devant cuire à la broche.
Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la léchefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alors mettre en route le grill.
Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaité.
Attention : le thermostat ne doit pas être réglé à une température supérieure à 190°C
À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle
Soule seule (réchauffage)
Dans ce mode de cuisson, la chaleur émane de la résistance de sole. Cette fonction permet de réchauffer les plats sans les cuire.
Sole + ventilateur arrière (sole brassée)
Dans ce mode de cuisson, la chaleur émane de la résistance de sole, et le ventilateur arrière.
Cette fonction peut être utilisée pour réchauffer rapidement des plats de façon homogène.
Opération manuelle opération par réglage du temps
Quand vous placez le bouton de la minuterie10 sur la position M comme indiqué sur la figure 20 vous pouvez utiliser le four.30 Sur 0 le four ne peut pas être utilisé.
Placez le bouton sur une certaine valeur Entre 0-100 minutes, comme M 10 indique sur la figure 20. Le four s'arrête quand le temps écoulé est terminé, et la minuterie émet un son d'avertissement.
Minuterie mécanique
Réglez le temps de cuisson en tournant le bouton de la minuterie dans le sens des aiguilles d'une montre. À la fin de la période de temps définie, la minuterie émettra un bip mais le four continuera à fonctionner. Pour éteindre le four, vous devez placer le bouton et le thermostat du four sur la position de débranchement.
Réglage de l'heure:
L'heure doit être réglée avant l'utilisation du four. Le symbole (A) et les trois "0" sur l'écran clignoteront. Appuyez sur les boutons (+) et (-) simultanément. Le symbole apparaîtra sur l'écran. Le point au milieu de l'écran clignotera aussi. En utilisant les boutons (+) et (-), réglez l'heure pendant que le bouton clignote. Après le réglage, le bouton restera allumé.
Le symbole (A) et les trois « 0 » sur l'écran clignotent, vous ne pouvez pas utiliser le four avec les boutons de contrôle. Quand vous appuyez sur les boutons (+) et (-) simultanément pour régler l'heure, le symbole apparaîtra sur l'écran. Quand le symbole apparaît sur l'écran, vous pouvez utiliser le four manuellement.
En cas de coupure de courant, vous devez régler de nouveau l'heure.
Fonction alarme
Cette fonction peut être utilisée comme alarme quand vous le souhaitez. Le four n'est pas programmé.
- Appuyez sur la touche « Mode » jusqu'à ce que le voyant « » s'affiche et clignote (les 3 « 0 » s'affichent)
-La durée souhaitée se règle à l'aide des touches « + » et « - ». La durée souhaitée reste affichée après avoir été réglée et le voyant « Δ », qui clignotait, reste maintenant allumé en permanence.
-L'alarme peut être réglée entre 0 et 23.59. Quand le temps est terminé, une sonnerie retentit et le symbole « » clignote sur l'écran.
-Pour arrêter la sonnerie et le symbole, appuyez sur n'importe quelle touche.
Programmation du temps de cuisson
Cette fonction permet de programmer le temps de cuisson.
-Pour régler le temps de cuisson, appuyez sur la touche « Mode » jusqu'à ce que le voyageant « Dur » s'affiche.
-Quand « Dur » apparait sur l'écran, le symbole « A » clignote.
-Régler aussitôt le temps de cuisson souhaitée, utilisez les touches « + » et « - »
-Une fois que l'heure est réglée, elle est enregistrée automatiquement dans les cinq secondes suivant le réglage, et les voyants « A » et restent affiches.
- L'écran revient ensuite à l'heure courante. - Une sonnerie retentit lorsque le temps de cuisson est terminé, et le voyant « A » commence à clignoter. - Positionner la manette thermostat et commutateur sur « 0 » - Appuyez sur n'importe quelle touche pour arrêter la sonnerie et le clignotement des voyants. - La durée de cuisson peut être réglée de 0 à 10 heures.
Programmation de la fin de cuisson
Cette fonction sert à programmer l'heure de fin de cuisson.
-Pour régler l'heure de fin de cuisson, appuyez sur la touche « Mode » jusqu'à ce que le voyant « End » s'affiche. -Quand « End » apparait sur l'écran, le symbole « A » clignote. -Régler aussitôt le temps de cuisson souhaitée, utilisez les touches « + » et « - » -Une fois que l'heure est réglée, elle est enregistrée automatiquement dans les cinq secondes suivant le réglage, et les voyants « A » et restent affiches.
-L'écran revient ensuite à l'heure courante. -Une sonnerie retentit lorsque le temps de cuisson est terminé, et le voyant « A » commence à clignoter. -Positionner la manette thermostat et commutateur sur « 0 » -Appuyez sur n'importe quelle touche pour arrêter la sonnerie et le clignotement des voyants. -L'heure de fin de cuisson peut être réglée jusqu'à 10 heures.
Programmation de la durée et de la fin de cuisson.
Cette fonction sert à programmer le temps de cuisson + l'heure de fin de cuisson. -Il faut programmer en premier le temps de cuisson et ensuite l'heure de fin de cuisson. -Le temps de cuisson se règle de la façon décrite ci-dessus. -Ensuite, appuyez sur la touche « Mode » jusqu'à ce que le voyant « End » clignote, de façon à régler l'heure de fin de cuisson. -Quand « End » apparait sur l'écran, le symbole « A » clignote. -Régler aussitôt le temps de cuisson souhaitée, utilisez les touches « + » et « - » -Une fois que l'heure est réglée, elle est enregistrée automatiquement dans les cinq secondes suivant le réglage, et les voyants « A » et restent affichés. -L'écran revient ensuite à l'heure courante. -Une sonnerie retentit lorsque le temps de cuisson est terminé, et le voyant « A » commence à clignoter. -Positionner la manette thermostat et commutateur sur « 0 » -Appuyez sur n'importe quelle touche pour arrêter la sonnerie et le clignotement des voyants.
Minuterie numérique
Appuyez simultanément sur les boutons + et - de la minuterie numérique. L'écran commencera à clignoter, et vous pourrez alors régler le temps en utilisant les boutons + et -. Quand vous appuyez sur les boutons + ou - après avoir réglé le temps, le symbole ( ) apparait et le temps désiré est défini. À la fin de la période de temps définie, la minuterie émettra un bip mais le four continuera à fonctionner. Pour éteindre le four, vous devez placer le bouton et le thermostat du four sur la position de débranchement.
4.7 Accessoires du four
Votre four est livré (suivant modèle) avec des plaques, le chefrites, une grille et une broche pour rôtir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des moules à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouverez dans le commerce.
Veillez à respecter les instructions données par le fabricant quant à l'utilisation possible du produit. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon à ce qu'ils soient bien au milieu. Les instructions suivantes doivent également être respectées pour tous les plats émaillés.
Si les aliments destinés à cuire ne couvrent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du congélateur, ou si la léchefrite est utilisée pour recueillir les jus de cuisson susceptibles de couler durant le rôtissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rôtissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout à fait normal causé par les transferts de chaleur. Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et veillez à ce qu'ils refroidissent lentement, de manière à éviter qu'ils ne se cassent. Si vous vous servez du grill dans votre four, nous vous recommandons d'utiliser les ustensiles fournis avec la plaque correspondante (si votre matériel comprend ces accessoires). Ainsi, les matières grasses qui coulent et giclent ne saliront pas l'intérieur du four. Si vous utilisez la grille : placez une léchefrite sur l'un des deux gradins du bas pour recueillir les matières grasses. Pour faciliter le nettoyage, ajoutez un peu d'eau dans la léchefrite. Attention, ne jamais poser la léchefrite sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'email du four. Quand vous utilisez le grill, utilisez les gradins 4 et 5 et huilez la grille pour que les aliments à griller ne collent pas à la grille.
4.8 Fonction tourne broche
Retirez les fourchettes de la broche en devissant les vis et piquez la broche dans la volaille. Replacez ensuite les fourchettes en les glissant sur la broche et piquez-les dans la volaille. Resserrez les vis. Avant d'effectuer les opérations suivantes, assurez-vous que ni le four ni la fonction tourne broche ne fonctionne. Insérez la lèchefrite au deuxième gradin, et placez le support de la broche de façon à le fixer dans les trous prévus dans la lèchefrite (comme sur la figure ci-contre). Certains modèles sont équipés d'une grille en guise de support de broche, et non d'un support de broche fixe sur une lèchefrite. Dans ce cas, la lèchefrite peut être placée au premier gradin, et il suffit de placer la grille de support au troisième gradin. Avant d'insérer la pointe de la broche dans le trou prévu à cet effet dans la paroi arrière du four, faites pivoter la petite pièce de métal qui le cache et regardez où se trouve le trou. Insérez la pointe de la broche dans le trou et fixez solidement l'autre extrémité de la broche à son support ou à la grille de support. Vérifiez également que la pointe de la broche est solidement insérée dans le trou. Pendant le rotissage, la poignée plastique de la broche doit être enlevée et la porte du four doit être maintenue fermée.
5.1 Nettoyage
Assurez-vous que toutes les manettes de commande soient éteintes et que l'appareil est froid avant d'effectuer le nettoyage.
Important : débranchez toujours la prise électrique avant de commencer le nettoyage.
Contrôlez si les produits de nettoyage sont approvés et recommends par le fabricant avant de les utiliser. N'utilisez pas des crèmes caustiques, des poudres nettoyantes abrasives, des éponges abrasives ou des outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre cuisine, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.
Nettoyage de l'intérieur du four
L'intérieur du four émaillé se nettoie plus facilement lorsque le four est encore un peu chaud. Après chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempé dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs ou en poudre.
Parois auto-nettoyantes (si votre cuisinière en est équipée)
Le four auto-nettoyant diffère du four normal par ses parois internes recouvertes d'un émail micro-poreux spécial qui absorbe et élimine les résidus de gras pendant la cuisson. En cas d'écoulement de liquide gras, l'action auto-nettoyante du four est insuffisante, il faut donc passer une éponge humide sur les tâches de gras et, par la suite, réchauffer le four à la température maximum, attendre que la four se refroidisse et puis passer à nouveau l'éponge humide.
Nettoyage du couvercle en verre de la cuisinière (si équipée)
Pour nettoyer le couvercle verre, utilisez un nettoyant à vitres. Puis rincez-le et séchez-le avec un chiffon sec.
Nettoyage de la porte du four
Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur, puis rincez, et séchez avec un chiffon sec. La porte peut être retirée pour le nettoyage (voir les figures ci-dessous).
Ouvrez complètement la porte. Mettre les axes métal dans les trous de la charnière. Répétez l'opération pour l'autre charnière. Soulevez légèrement la porte du four et enlevez-la en la tirant doucement vers l'extérieur. La porte se sépare alors complètement du four. Pour remettre la porte en place, replacez les charnières dans leur trou. Ne nettoyez pas la porte du four tant que les parties vitrées sont encore chaudes. Au cas où cette précaution n'était pas respectée, les parties vitrées pourraient se briser. En cas de problème, contactez votre service après-vente.
Nettoyage des brûleurs gaz et de la plaque électrique
Enlevez les grilles émaillées, les chapeaux et les brûleurs supérieurs de la cuisine. Nettoyez-les avec de l'eau savonneuse, rincez-les et séchez-les avec un chiffon doux. Faites attention à l'emplacement correct des brûleurs cliquets en les remettant en place. Ne vous servez pas d'éponges abrasives pour nettoyer, car cela rayerait la surface. Il est tout à fait normal que les parties des chapeaux de brûleurs et des grilles émaillées touchant les flammes s'altèrent à certains endroits. Ces extrémités usées ne rouillent pas. Utilisez-les
5.2 Entretien
Le remplacement de l'ampoule du four doit être effectué par un technicien agréé. Débranchez la cuisinière et vérifiez qu'elle est froide. Retirez le couvercle en verre de la lampe et ensuite l'ampoule. Placez la nouvelle ampoule, résistante à 300°C (spécifique four 230V, 25 Watts, Type E14) à la place de l'ancienne ampoule. Remettez le couvercle en verre de la lampe en place.
Autres contrôles
Contrôlez la date de validité du tuyau de gaz régulièrement. Si la date arrive à échéance, veuillez le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs dessus ou du four (manettes dures à tourner), veuillez contacter le service après-vente.
Si le four ne fonctionne pas :
-Vérifiez que la cuisine est bien branchée -Vérifiez qu'il n'y a pas de coupure de courant et qu'il y a bien du courant sur la prise -Pour les modèles équipés d'une minuterie ou programmateur, vérifiez sa position.
Si le four ne chauffe pas :
La chaleur n'a peut-être pas été réglée avec la manette de thermostat du four.
Si la lampe intérieure ne s'allume pas :
-Vérifiez que la cuisine est bien branchée
-Vérifiez si l'ampoule est déficiente. Si tel est le cas, changez-la en suivant les indications fournies ci-dessus.
Cuisson (si la voute et la sole ne cuisent pas de manière identique) :
Contrôlez les emplacements des grilles, le temps de cuisson et la position du thermostat
Si vos problèmes persistent malgré ces suggestions, veuillez contacter le service après-vente
6.2 Information relative au transport
Si vous avez besoin de transporter la cuisinière, gardez l'emballage original du produit et transporte-la dedans. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les parties supérieures, le couvercle et les grilles de la cuisinière. Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, recouvrez le couvercle supérieur puis scotchez-le aux surfaces latérales du four. Ouvrez la porte du four et mettez du carton ou du papier sur la vitre intérieure du four afin que l'échafaudage et la grille n'endommagent pas la contre-porte du four au cours du transport. Scotchez également la porte du four aux parois latérales.
Si vous n'avez pas l'emballage original :
Prenez des mesures afin de protégér les surfaces externes (verre et surfaces peintes) de la cuisinière contre les événements coups.
Enlevement des appareils menagers USAGES
La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.
| Type de gaz | LPG | NG | |||
| G30 | G31 | G30 | G20 | G25 | |
| II 2E+3+ | 28-30 mbar | 28-30/37 mbar | 50 mbar | 20 mbar 25 mbar | |
| BRULEUR RAPIDE | |||||
| Diam de l'injecteur.(‰mm) | 85 | 85 | 75 | 115 | 125 |
| Puisance Nominale (kw) | 3 | 3 | 3 | 3 | 3 |
| Puisance Min. (kw) | 0.85 | 0.85 | 1.23 | 0.7 | 0.82 |
| Consommation par heures | 218.13 gr/h | 214.28 gr/h | 218.13 gr/h | ||
| Consommation par heures (à 150C et pression 1013mbar) | 285.7 lt/h | 332.2 lt/h | |||
| BRULEUR AUXILIAIRE | |||||
| Diam de l'injecteur.(‰mm) | 50 | 50 | 43 | 72 | 72 |
| Puisance Nominale (kw) | 1 | 1 | 1 | 1 | 1 |
| Puisance Min. (kw) | 0.4 | 0.4 | 0.5 | 0.3 | 0.3 |
| Consommation par heures | 72.71 gr/h | 71.42 gr/h | 72.71 gr/h | ||
| Consommation par heures (à 15 C et pression 1013mbar) | 95.24 lt/h | 110.74 lt/h | |||
| BRULEUR SEMI RAPIDE | |||||
| Diam de l'injecteur.(‰mm) | 65 | 65 | 58 | 97 | 94 |
| Puisance Nominale (kw) | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 |
| Puisance Min. (kw) | 0.65 | 0.65 | 0.65 | 0.495 | 0.495 |
| Consommation par heures | 127.25 gr/h | 125 gr/h | 127.25gr/h | ||
| Consommation par heures (à 15 C et pression 1013mbar) | 166.66 lt/h | 193.79 lt/h | |||
| BRULEUR WOK | |||||
| Diam de l'injecteur.(‰mm) | 98 | 98 | 77 | 135 | 148 |
| Puisance Nominale (kw) | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| Puisance Min. (kw) | 1.55 | 1.55 | 1.9 | 1.7 | 1.6 |
| Consommation par heures | 276.3 gr/h | 271.42 gr/h | 276.3 gr/h | ||
| Consommation par heures (à 15 C et pression 1013mbar) | 361.9 lt/h | 420.82 lt/h | |||
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
52007445
