WTFSC M66B - Cuisinière WALTHAM - Notice d'utilisation et mode d'emploi gratuit

Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	60 litres
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	40 kg
Consommation énergétique	Classe énergétique A
Système de sécurité	Arrêt automatique du gaz
Matériaux	Acier inoxydable
Facilité de nettoyage	Grilles amovibles, surface lisse
Accessoires inclus	Grille de four, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - WTFSC M66B WALTHAM

Comment allumer la cuisinière WALTHAM WTFSC M66B ?

Pour allumer la cuisinière, tournez le bouton de contrôle sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Pourquoi la flamme de ma cuisinière est-elle instable ?

Une flamme instable peut être due à un mauvais réglage de l'air ou à une buse obstruée. Vérifiez que les buses sont propres et ajustez le mélange d'air si nécessaire.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez si le gaz est ouvert et si le bouton de contrôle est correctement réglé. Si le problème persiste, il pourrait être nécessaire de contacter un technicien.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de contrôle vers le haut pour augmenter la chaleur ou vers le bas pour diminuer. Attendez quelques instants pour que la cuisinière atteigne la température souhaitée.

Est-il possible d'utiliser des casseroles en fonte sur cette cuisinière ?

Oui, vous pouvez utiliser des casseroles en fonte sur la cuisinière WALTHAM WTFSC M66B, mais assurez-vous qu'elles sont compatibles avec la taille des brûleurs.

Quel type de gaz peut être utilisé avec cette cuisinière ?

La cuisinière WALTHAM WTFSC M66B est conçue pour fonctionner avec du gaz butane ou propane. Vérifiez les spécifications pour des détails supplémentaires.

Comment savoir si une pièce doit être remplacée ?

Si vous remarquez des bruits inhabituels, des fuites de gaz ou une performance réduite, cela peut indiquer qu'une pièce doit être remplacée. Consultez le manuel pour plus de détails sur les pièces et leur entretien.

La cuisinière émet-elle des odeurs étranges ?

Des odeurs peuvent indiquer une fuite de gaz. Éteignez immédiatement la cuisinière, ouvrez les fenêtres et vérifiez les connexions de gaz. Si l'odeur persiste, contactez un professionnel.

Comment puis-je obtenir des pièces de rechange pour ma cuisinière ?

Vous pouvez commander des pièces de rechange auprès de votre revendeur local ou via le site web du fabricant. Assurez-vous de connaître le modèle exact de votre cuisinière.

MODE D'EMPLOI WTFSC M66B WALTHAM

Notice d-installation et d'utilisation

Cher client.

Notre but est de vous offrir des produits de qualité qui repondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement eté testée.

Cette notice d'utilisation a ete conque pour vous aider dans l'utilisation de votre cuisineire, qui a ete fabriqué avec les toutes dernières technologies, avec fiabilité et efficacite.

Avant de commencer à utiliser votre cuisinière, nous vous suggerons de dire attentivement cette notice, qui contient tous les renseignements de base pour une installation correcte et fiable, et pour un entretien et une utilisation correcte.

SOMMAIRE:

1.Partie:PRÉSENTATION DU PRODUIT
2.Partie:AVERTISSEMENTS
3.Partie: INSTALLATION
3.1 Consignes sur la ventilation
3.2 Positionnement de la cuisineire
3.3 Réglage des pieds
3.4Installation du tuyau de gaz et contrôle de l'étanchéité
3.5 Branchement électrique et sécurité
3.6 Avertissements et précautions
3.7 Changement du gaz
4.Partie: UTILISATION DE LA CUISINIERE
4.1 Utilisation des brûleurs dessus gaz
4.2 Utilisation de la plaque électrique
4.3 Caracteristique du four
4.4 Utilisation du four
4.5 Utilisation de la minuterie mécanique
4.6 Utilisation duprogrammateur electronic
4.7 Accessoires du four
4.8 Fonctions Tourne broche

5.Partie:NETTOYAGEETENTRETIEN

5.1 Nettoyage
5.2 Entretien
6.Partie : SERVICE APRES VENTE ET TRANSPORT
6.1 Avant de contacter le service après vente
6.2 Information relative au transport

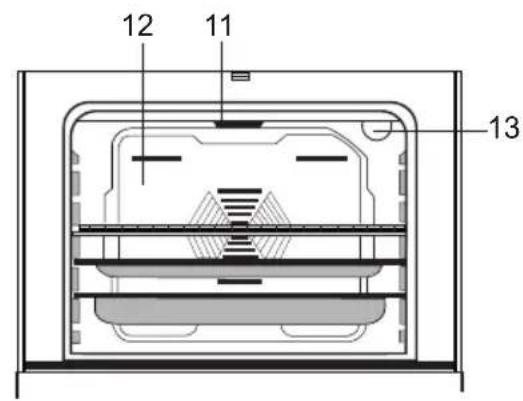

Partie 1: PRÉSENTATION DU PRODUIT

PRESENTATION:

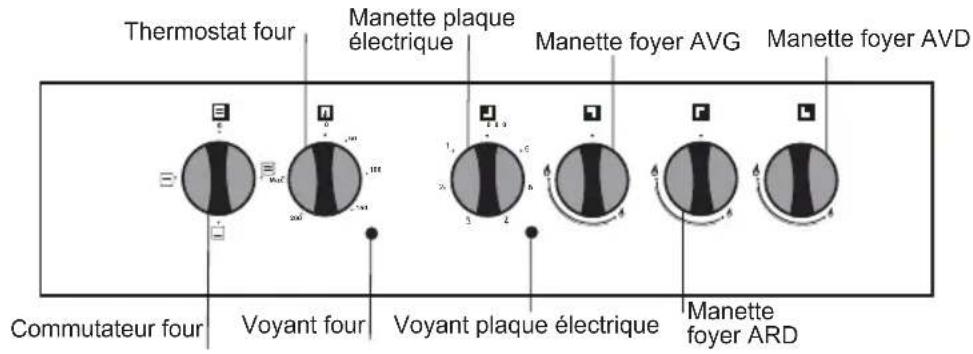

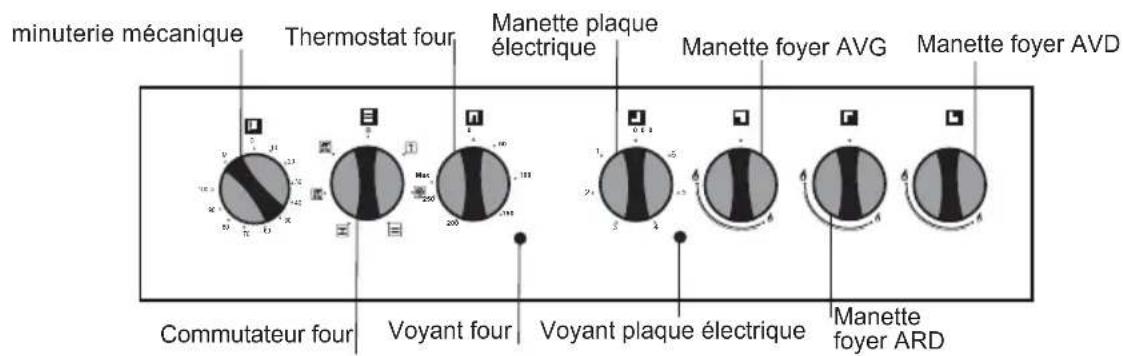

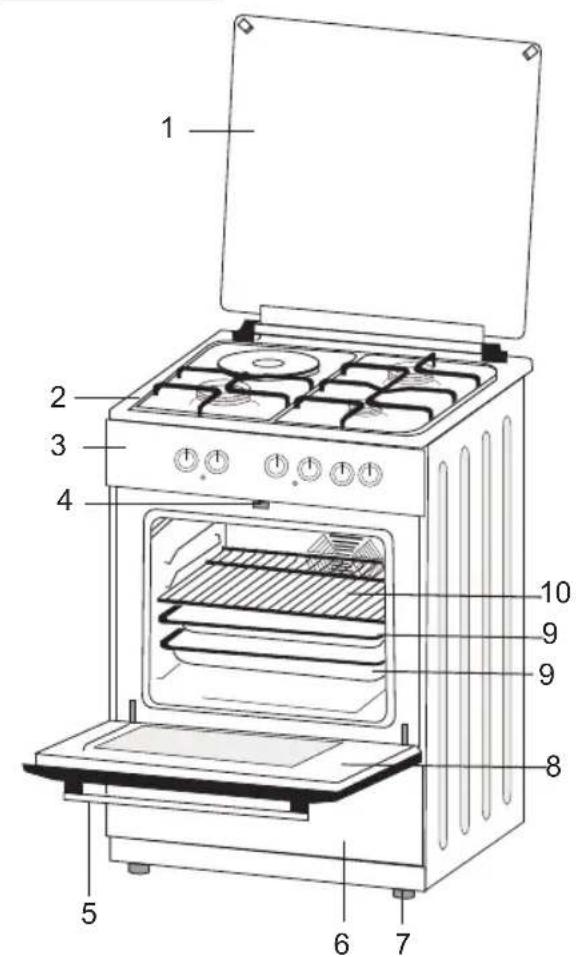

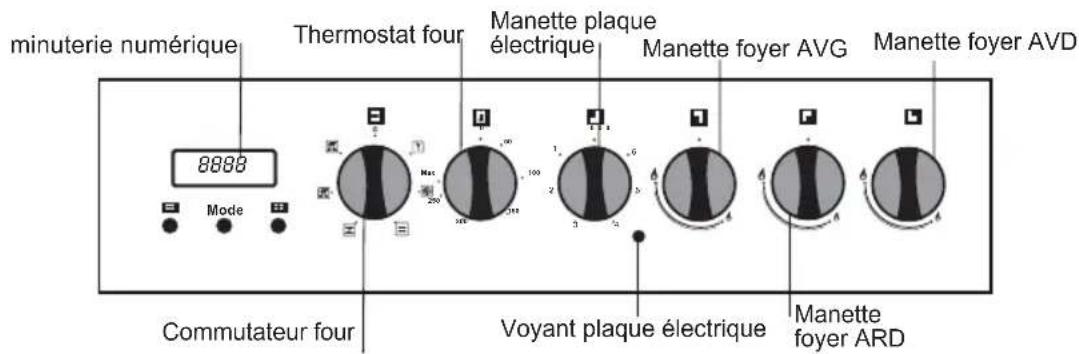

Description du produit :

4- Sécurité infant 13-Lampe four

1-Couvercle
2- Table de cuisson

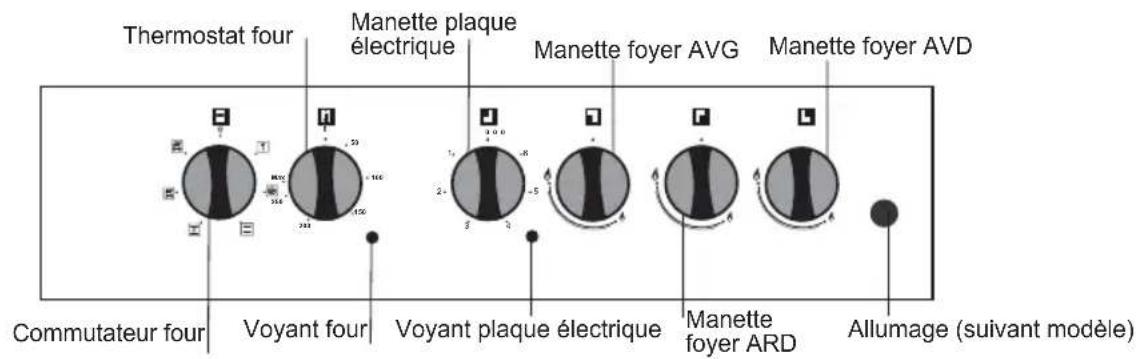

3- Panneau de commande
5-Poignee de la porte du four
6-Façade de tiroir
7-Pieds
8- Portedou four
9-Lèche frite

10-Grille
11- Résistance grill
12-Tôle ventilateur arrière
13-Lampe four

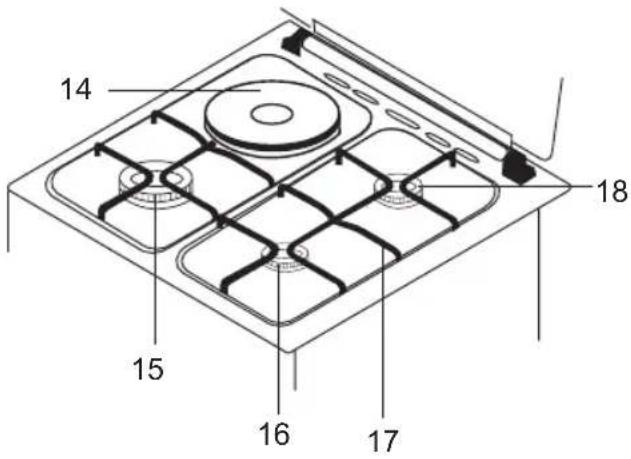

14- Plaque électrique
15- Bruleur rapide
16- Bruleur auxiliaire
17-Grille émaillee
18- Bruleur semi-rapide

MODELE	TAILLE(cm)
TK 66	60*60*85 / 60*60*90
TK 56	50*60*85 / 50*60*90

Partie 2: AVERTISSEMENTS

RESPECTEZ TOUTES LES MESURES DE SECURITE CI-DESSOUS ET LISEZ ENTIEREMENT CETTE NOTICE AVANT DE COMMENCER A UTILISER LA CUISINIÈRE.

Cette cuisiniere a ete conue pour un usage domestique, excluant l'usage professionnel Veuiliez controer soigneusement que la cuisiniere ne presente aucun dommage une fois deballe. En cas de dommage, ne pas I'utiliser et contactez immediatement sua Revendeur.
Etant donne que les matériaux d'emballage (nylon, agrafes, polystyrene, etc.) peuvent etre dangereux pour les enfants, veuillez les assembler et les retirer immediatement.
La cuisine doit ettre installee et mise en marche par un technicien agree. Le fabricant n'est pas tenu pour responsable des dommages causés par un mauvais emplacement ou une mauvaise installation realisée par un personnel non-agree.
Avant de brancher votre cuisiniere au reseau gaz et electrique, veuillez controller s'il est adapte aux indications précises sur l'emballage ou sur la plaque signaletique située sur la cuisiniere.
Si vous n'avez pas l'intention d'utiliser la cuisinependant une longue période, débranchez la prise électrique. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilisez pas l'appareil.
Le cable d'alimentation electrique ne doit pas etre change par le client. Lorsqu'il est endommagé pour une raisonquelconque, veuillez contacter vous service après vente.
Débranche toujours la cusinière avant le nettoyage ou l'entretien. Pour cela, débranche la prise ou placez l'interrupteur général en position « arrêt ». N'utilise jamais de nettoyeur à vapeur pour nettoyer les plaques chauffantes ou le four.
Certaines parties de la cusinière peuvent être chaude pendant une longue période pendant et après l'utilisation. C'est pourquoi il est recommendé de laisser refroidir avant de toucher les parties directement exposées à la chaleur. Tenir les petits enfants hors de portée de la cusinière pendant son fonctionnement. Veiliez à ne surtout pas toucher les éléments chauffants Presents dans le four ainsi que la plaque électriques pendant le fonctionnement.
Ne laisseriez pas de matieres inflammbles prs de la cuisineire lorsquelle est en fonctionnement. Faites attention aux cables d'alimentation des autres appeareils electriques qui se trouvent pres de l'appareil, afin quils ne soient pas en contact avec les zones chaudes.
En position grill, la portedou four doit rester fermée.
Veillez à ce que les manettes de la cuisine sont soient bien sur «0» lorsque l'appareil n'est pas en marche.
L'utilisation d'une cuisine à gaz provoque toujours de la chaleur et de l'humidité dans la piece où elle est installée. Assurez-vous que la cuisine est correctement ventilée suivant les normes en vigueur. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un appeareil de ventilation mécanique (genre hotte aspirante avec évacuation vers l'extérieur)
Le couvercle en verre qui equipope certains modèle peut se fissurer s'il est exposé à de très hautees températures. Ne rabattez pas le couvercle en verre avant de vous être assure que les foyers de ciisson sont éteints et complètement refroidis. Avant de soulever le couvercle, assurez-vous qu'il n'y a peu liquide sur ce couvercle. Assurez-vous aussi quele couvercle est à la bonne position quand la cusinière fonctionne
Une utilisation intensive prolongée de la cusinière peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace: vous pouvez par exemple augmenter le niveau de la ventilation mécanique si vous en avez une.
Une Fermez tous les bruleurs avant de refermer le couvercle.
Une Si la cusinière est surélevée, il est nécessaire de prendre des mesures pour empêcher qu'elle ne tombe de son socle
Cette notice a ete conque pour plusieurs modles. Votre cuisiniere ne compred peut etre pas toutes les caractéristiques decrites dans cette notice. Veuillez donc bien faire attention aux indications.

POUR L'EFFICACITE ET LA SECURITE DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER UNIQUÉMENT LES PIECES DETACHEES D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE APRES VENTE AGREE DU REVENDEUR EN CAS DE BESOIN

Partie 3 : INSTALLATION

Cette cuisine est moderne, fonctionnelle et pratique, fabriqué avec les meilleurs pieces et matériaux, saura répondre à vos besoin. Vousdez虑 lire cette notice d'utilisation afin d'éviter des problèmes dans le futur, et afin de pouvoir obtenir des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et utilisation correcte. Elles doivent être particulièrement lus par le technicien qui doit installer la cuisine.

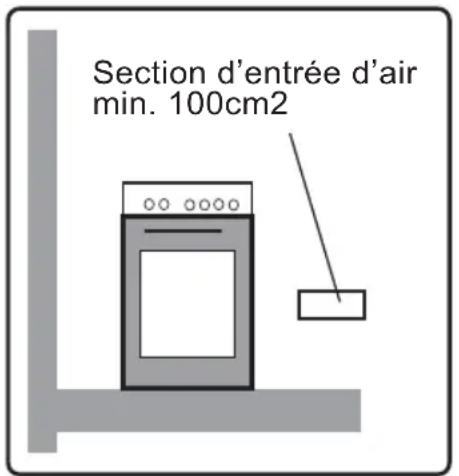

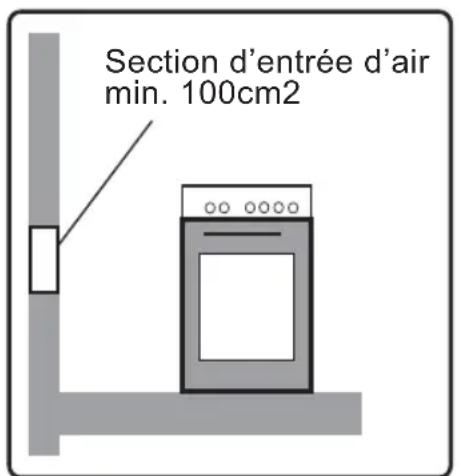

3.1 Consignes sur la ventilation

Viete cuisiniere doit etre installee et utilisée dans un endroit ou il y aura tous une ventilation efficace. La combustion du gaz est possible grace a l'oxygene de I'air. Il est donc necessaire que cet air soir renouvelé et les produits de combustion soient evacués conformément à la reglementation en vigueur.

L'installation de cette cuisinière doit être conforme aux règlements en vigueur (arrêtés du 22-10-1969, du 02-08-1977 et du 24-03-1982) et aux règles de l'art (D.T.U 61-1- installation de gaz – édité par le CSTB).

Le D.T.U 61-1 fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforations, grilles, gains, etc...) destinée à l'évacuation de l'air des cuisines à au moins 100~cm^2 . Le D.T.U 61-1 spécifie que la partie supérieure de l'ouverture permanente pour l'évacuation de l'air vicié par les produits de combustion doit être au moins située à 1,80m au moins au dessus du sol de la cuisine.

Pendant son fonctionnement, cette cusinière consomme 2m3 / h d'air par kw. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse ettre utilise dans cet environnement. Le flux d'air doit enter par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ), au moyen d'ouvertures prevues a cet effet dans les murs de la piece qui doivent etre en direct avec l'extérieur de la maison.

Figure 1

Figure 2

Les ouvertures d'arrivee d'air ne doivent jamais etre bouchees et de preference places a proximite du fond (fig.2) ou du coté opposé aux fumées de gaz brûlés (fig.1). S'il est impossible d'ouvrir ces ventilations vers l'extérieur à l'endetroit d'installation de la cuisinière, I'air d'arrivalle necessaire peut aussi provenir d'un autre endroit ventilé correctement situé a proximite a condition que cet endroit ne soit pas une chambre ou qu'il ne s'agisse pas d'un endroit dangereux.

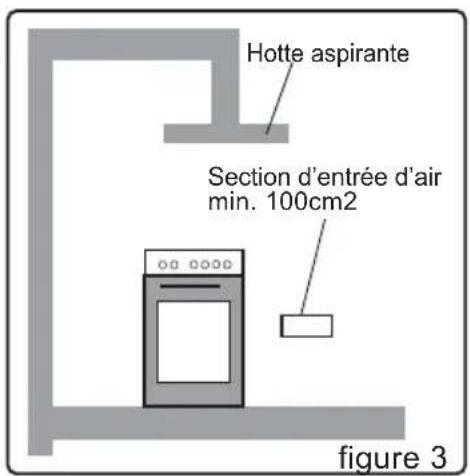

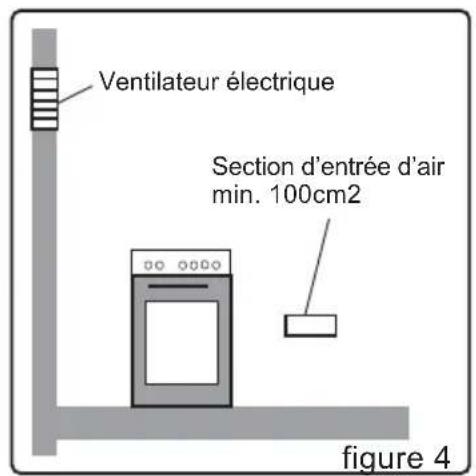

Evacuation des gaz brûlés

Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à l'extérieur (fig.3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig.4). Les evacuations d'air viciés ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplé par minimum 3, mais il est conseillé 5 (exemple, pour une cuisine de 3 × 4 × 2.5 = une puissance minimum de 90 ~m / 3 sera correcte, mais 150 ~m / 3 sera préféable..

3.2 Positionnement de la cusinière

Pour une bonne installation de votre cusinière, certains points doivent être respectés. Tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse susceptible de seprésenter ultérieurement.

• La cusinière peut être placee pres d'un autre meuble, mais veiliez a ce que la hauteur des meubles environnants ne depasse pas la hauteur de la cusiniere (fig.5).
• Veillez à ne pas placer la cuisine répres d'un réfrigerateur, ni pres de matières inflammables comme les rideaux, les tissus imperméables ... etc. qui pourrait prendre feu rapidement.
• Laissez un espace libre de 2 cm entre l'arrière de la cuisine et le mur pour la circulation de l'air.
• Le meuble situé à côte de la cusinière doit être résistant à une température supérieure de plus de 50^ à la température ambiente.
• Si les meubles de cuisine sont plus haut que la table de cuisson, ils doivent etre placés à au moins 11 cm du borde de la cusinière (laissez un espace de 11cm entre les cotés de la cusiniere et les meubles).

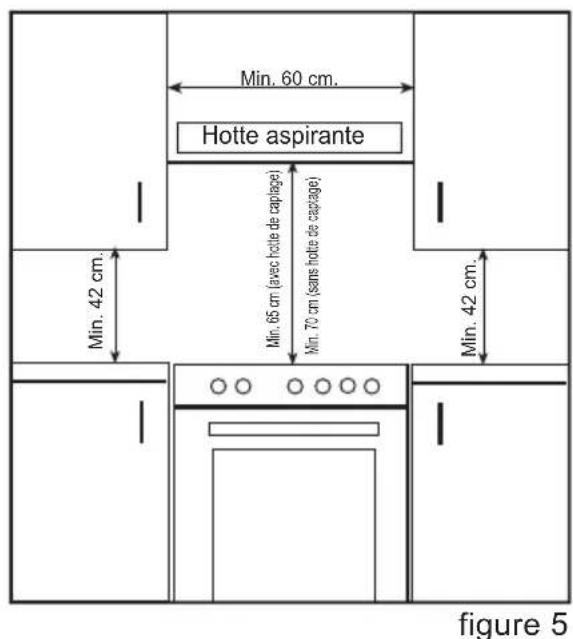

• La hauteur minimum entre la table de cuisson et la hotte ou les éléments muraux est indiquée sur la figure 5 ci-dessous. La hotte d'évacuation doit être au moins à 65cm de hauteur par rapport à la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus ne doit pas être inférieure à 70cm.

3.3 Réglage des pieds

Votre cuisiniere possede 4 pieds reglables. Il est necessaire de vérifier la mise a niveau et la stabilité avant la mise en service. Vous pouvez effectuer ce réglage en vissant ou en dévissant les pieds. Le réglage des pieds peut surélever la cusinière d'au maximum 15mm . Une fois que les pieds sont correctement régles, vous ne devez pas déplacer la cusinière en la tirant, mais uniquement en la boulevant de préférence (attention de ne pas la soulever par la poignée de la porte du four). Pour régler La hauteur des pieds arrières, en cas de non accessibilité pas les cotés, il sera nécessaire desterolir le tiroir du four pour y acceder.

3.4 Installation du tuyau de gaz et contrôle de l'étanchéité

Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux régles de l'art D.T.U 61-1 impoasant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé). Vérifiez tout d'abord quel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane - propane (voir aussi point 3 .7 ci-dessous)
Le technicien devra tout d'abord vérifier le réglage gaz de votre cusinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit être faite avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même côté détendeur (voir fig. 6).

La longueur maximale autorisée est 1,5m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.

ATTENTION!!!

N'utilisez pas d'allumentes ou un briquet pour vérifier les fuites de gaz.

Branchement gaz naturel (voir aussi point 3 .7 ci-dessous)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36107 et brancher la cuisineire selon les normes en vigueur.

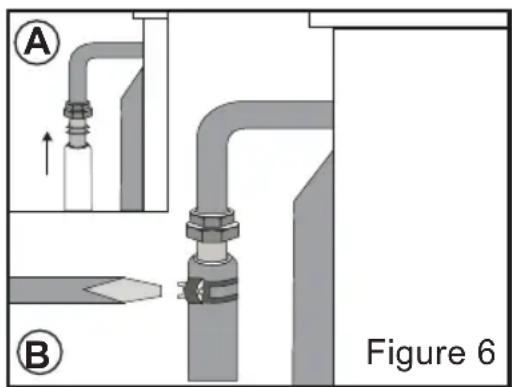

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit être en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
• La longueur du tuyau ne doit pas dépasser 1,5m.
• Le tuyau ne doit pas etre coupé, serré ou plie.
• Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre defectueux.
• Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
• Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau gaz butane ne doivent pas etre rouillés.
• La date de validité du tuyau doit être contrôle régulierement.
  ATTENTION!!! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

3.5 Branchement électrique et sécurité

Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisine.

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur

Instructions de branchement:

• La cusinière est conçue pour être raccordée par un branchement permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'este pas de prise avec terre conforme à la reglementation, contacter un installerateur qualifié.
• Le cable d'alimentation doit être correct et doit être correctement isolé durant le branchement. Si le cable est endommagé, contactez le service après vente, car il ne doit être changé que par un service/agree.
• La prise d'alimentation doit être située à proximé de la cusinière. Ne pas utiliser de rallonge.
• Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes de la cusinière ainsi que l'arrière de la cusinière, ce qui pourrait endommager le cable ou la cusinière, ou entraîner un court-circuit.
• Un mauvais branchement électrique risque d'endommager votre cuisinière. Un tel dommage n'est pas couvert par la garantie.
• L'appareil est destiné pour un branchement électrique en 220-240 Volts et 400V 3N. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.
• Prévoyez l'installation d'un disjoncteur bi-polaire ayant une distance minimum de 3mm entre les contacts, et supportant 32A, à retardement.

Le fabricant decline toute responsabilité en cas de dommages et pertes entrainées par le non respect de ces instructions de sécurité.

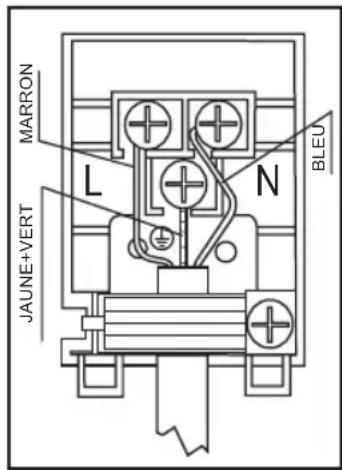

Diagramme de branchement électrique

3.6 Avertissements et précautions

• Notre cuisine a eté fabriquée conformément aux instructions de sécurité relatives aux apparêls électriques. Les opérations d'entretien et de réparation doivent uniquement être effectués par un technicien du service après vente.
• Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
• Lorsque la cuisine est utilisée, les surfaces extérieures chauffent. Les surfaces interieures du four, les composants chauffants et la vapeur sortante sont très chaudes. Meme si l'appareil est eteint, ces parties gardent leur tempereature elevated pendant un certain temps. Ne touchez pas les surfaces chaudes et empêchez les enfants d'approcher de la cuisine.
• Ne laissiez pas la cusinière sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu. Ne versez jamais d'eau sur des flammes provenant d'huile, mais couvrez la casserole ou la poèle avec son couvercle afin détouffer la flamme, puis éteignez la cusinière.
• Pour utiliser le four, les manettes de commande du four et de températe doivent être réglées et le minuteur doit êtreprogrammé, sinon, le four ne fonctionnera pas.
• Ne jamais rien laisser posé sur la porte ou le tiroir lorsqu'ils sont ouverts. Vous risqueriez de déséquilbrer la cuisine ière ou de casser certaines parties.
• Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) dans le tiroir inferieur.
• Debranche la prise electrique et fermez le robinet à gaz lorsque vous n'utilise pas la cuisine.
• Protégez votre apparéil contre les effets atmosphériques. Ne l'exposer pas au soleil, à la pluie, à la neige, etc...

Figure9

3.7 Changement de gaz

Attention: Les procedures suivantes doivent être réalisées par un technician qualifié Changement des injecteurs du dessus gaz:

Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.

Les étapes suivantes doivent être effectuees

• Couper l'alimentation de gaz et le courant électric.

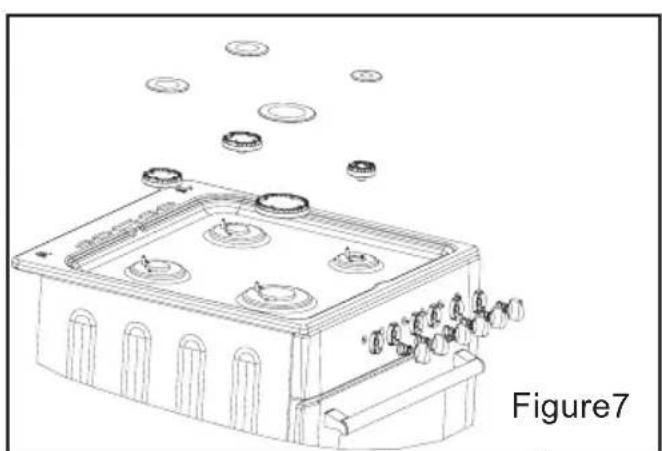

• Retirer le chapeau de brûleur + le brûleur supérieur (voir fig. 7)
• Devisser les injecteurs.
• Mettre les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 8).

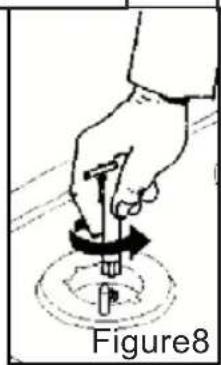

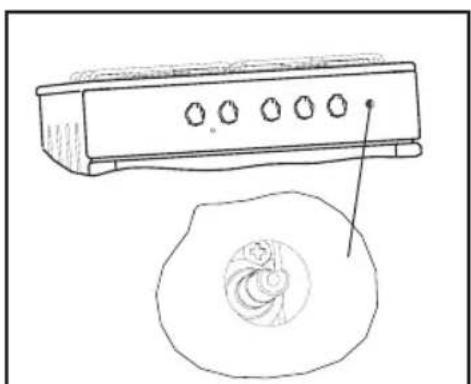

Réglage de la position de flamme réduite (mini):

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum.
- Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte.
- Allumez les brûleurs un par un et mettez les sur la position minimum.
- Retirez les manettes afin de pouvoir acceder aux vis.
- A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement le minimum (Figure 9).
- Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'est int pas en passant de la position maximale à la position minimale.

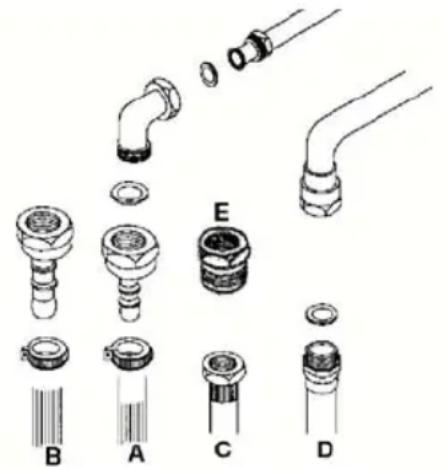

Changement du tuyau alimentation gaz:

Gaz butane/propane

Le tuyau d'alimentation doit être conforme aux réglementations en vigueur ("A" pour la France), et doit être visible sur toute sa longueur et place soigneusement afin d'eviter tout contact avec les parties chauffantes.

Il est obligatoire de placer un joint entre le coude et le raccord d'alimentation de gaz. L'Espagne, l'Italie, le Portugal, le Luxembourg, la Grèce et l'Allemagne : le branchement du tuyau de gaz comme indique en "B". Pour ces pays, la connexion de gaz intermédiaire doit être conforme aux règlements et normes nationales à et effet

Gaz naturel

Pour Le Danemark, les Pays-Bas, la France, l'Algérie et l'Irlande, la connexion doit se faire au moyen des pieces "E" et d'un tuyau flexible (TFEM) visibles sur "C" ou de tuyaux rigides. Ce type de connexion peut aussi être utilisé en France, Algérie, Espagne, Italie, Portugal, Grèce et Luxembourg.

Pour le Royaume-Uni, la connexion de gaz doit etre effectue comme indique en "D".

Partie 4 : UTILISATION DE LA CUISINIÈRE

4.1 Utilisation des brûleurs dessus gaz

Lisez soigneusement les instructions afin de pouvoir utiliser votre cuisinière en toute sécurité et avec la meilleure efficacité. Les symboles des manettes du bandeau indiquent la position des brûleurs allumés. Utilisez une allumette ou un allumeur piezzo pour allumer les brûleurs. Appuyez sur la manette du brûleur choisi, tournez-la au maximum dans le sens contraire des aiguilles d'une montre et approchez aussitôt la flamme pour allumer le gaz. Chaque brûleur peut fonctionner au mode maximum, minimum ou intermédiaire. Les positions maximum et minimum sont indiquées par les symboles. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".

Allumage électrique des brûleurs

Certaines cuisinières possèdent un l'allumage automatique des brûleurs. Ils sont reconnaissables grâce au bouton pouvoir allumage. Pour allumer le brûleur, appuyez sur le bouton allumage, et en même temps, tournez la manette du brûleur souhaïté dans le sens contraire des aiguilles d'une montre. Si l'allumage ne se fait pas aussiôt, fermez la manette et attendre un peu. Puis recommencer l'opération. Si l'allumage ne se fait toujours pas (pas d'étinçelle au brûleur), fermez à nouveau la manette. Contrôlez s'il y du gaz en vous servant d'une allumette, contrôlez s'il y a du courant et appeler le service après vente en cas de panne avéré.

Brûleurs avec thermocouple (Si votre produit est équipé de cette fonction)

La fonction thermocouple a pour but d'arrête l'arrivée de gaz lorsque les robinets de gaz sont ouverts par mègarde par des enfants ou lors de l'arrêt de la flamme lorsqu'un liquide déborde sur les brûleurs. Cette fonction est obligatoire dans tous les fours gaz et grilloir gaz vendus en France. (optionnel sur les brûleurs dessus)

Tout en allumant le gaz (allumette ou electrique), appuyez et tournez la manette du brûleur souhaité dans le sens contraire des aiguilles d'une montre et dés que le brûleur est allumé, enlevez la flamme (allumette) ou arrêtez l'allumeur (electrique) et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintainient ouvert le gaz. En cas de disparition de flamme lorsqu'un liquide déborde sur les brûleurs ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes).

Dimensions des cassetoles

Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme

4.2 Utilisation de la plaque électrique

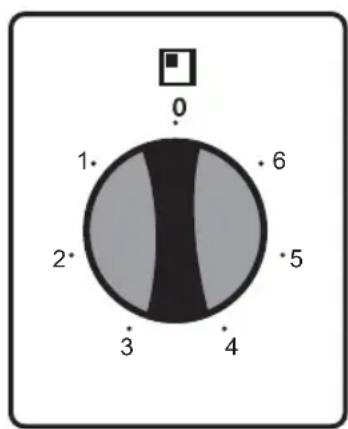

Le foyerchauffant est commande par un commutateurs 7 positions.

La position « 0 » correspond à l'arrêt.

L'utilisation de chaque position est indiquée ci-dessous :

1 Maintien au chaud
2-3 Mijotage et cuisson à feu doux
4-5-6 Cuisson à feu vif pour frire, savoir et faire bouillir

Note sur les plaques électriques : La partie supérieure de la plaque électrique est recouverte d'un matériel de protection résistant à la chaleur. A la première utilisation, tournez les manettes de commande des plaques sur la position « 3 » et laisser chauffer pendant cinq minutes afin de brûler et de renforcer la couche protectrice lors de la première utilisation.

Lorsque vous utilisez la plaque électrique

• La base des recipients utilisés doit être à fond plat, propre et sec
• Pour une utilisation efficace de votre table de cuisson, il est recommendé d'utiliser des casseroles de dimensions adaptées. Il est déconseilé d'utiliser des casseroles de petit diamètre sur les foyers larges, car cela occasionne une déperdition de chaleur et donc un gaspillage d'énergie.
• Evitez que les manches des reçipiens dépassent de la plaque, ici pour les rendre inaccessibles aux enfants et pour éviter de renverser les reçipiens.
• Ne pas laisser tomber ou poser des feuilles de cuisson ou en matière plastique sur la plaque lorsque elle est chaude.
• Ne jamais cuisinier directement sur les foyers chauffants, mais dans des recipients.

AVERTISSEMENTS

Quand la manette de la plaque électrique est placée sur une position autre que "0", le voyant de la plaque s'allume.

Après l'utilisation, assurez-vous que le foyer de cuisson est étéint en vérifier que la manette de commande est sur la position « 0 ». Ne touche jamais la plaque même après l'avoir étente car elle reste chaude pendant un certain temps après l'utilisation. Empêchez les enfants de s'approcher des plaques.

Plaques électriques : Nettoyez la partie émailé avec un chiffon humide après chaque utilisation (après avoir attendu que le dessus soit froid). Si la table présente des salissures importantes, vous pouvez également la nettoyer avec de l'eau additionnée de détergent. Une fois le nettoyage terminé, faitesCHAuffer la plaque pendant quelques minutes pour les secher. Si vous n'avoz pas l'intention d'utiliser la plaque électrique pendant un certain temps, appliquez une mince couche d'huile de type huile lubrifiante.

4.3 Caracteristiques techniques du four

TE 56 TE 66
RÉSISTANCE DE SOLE 1000 W RÉSISTANCE DE SOLE 1100 W
RÉSISTANCE DE VOÛTE 1000 W RÉSISTANCE DE VOÛTE 1200 W
GRIL 1600 W GRIL 2000 W
RÉSISTANCE TURBO 2000 W RÉSISTANCE TURBO 2000 W

4.4 Utilisation du four

La manette commutateur four vous permet de selectionner les fonctions du four que vous souhaitez (suivant specifications ciisiniere). Les differentes fonctions disponibles et leurs symboles sont indiquées ci-dessous. Les instructions détaillées sur l'utilisation de ces fonctions sont données dans les pages suivantes.

-LUMIERE : La lampe du four s'allume.
-DECONGELATION : La lampe du four, la lampe témoin rouge et le ventilateur se mettent en marche. C'est la fonction décongélation des alimentés congeles.
-CONVECTION NATURELLE: Le thermostat du four, les lampes temoins, la résistance de sole et la résistance de vousse mettent en marche.
-CHALEUR TOURNANTE: Le thermostat du four, les lampes témoins, la résistance turbo et le ventilateur se mettent en marche.
-CONVECTION VENTILEE: Le thermostat du four, les lampes témoins, le ventilateur, la résistance de sole et la résistance de toute se mettent en marche.
-GRIL : Le thermostat du four, les lampes témoins, la résistance du grill et le tournebroche se mettent en marche.
-DOUBLE GRIL : Le thermostat du four, les lampes témoins, la résistance du grill, la résistance de VOUTE et le tournebroche se mettent en marche.
-DOUBLE GRIL VENTILE: Le thermostat du four, les lampes témoins, la résistance du grill, la résistance de VOUTE, le tournebroche et le ventilateur arrêté se mettent en marche.
-SOLE : Le thermostat du four, les lampes, la résistance de sole se mettent en marche.
-SOLE VENTILEE + CHALEUR TOURNANTE : Le thermostat du four, les lampes temoins, la résistance turbo, la résistance de sole et ventilateur arrêté se mettent en marche.
-SOLE VENTILEE: Le thermostat du four, les lampes, la résistance de sole et le ventilateur arrêté se mettent en marche.

Fonction décongélation

Pour lancer le processus de décongélation, placer les alimentés congeles dans le four et tournez le sélectionur de fonction sur la position indiquée. Ce mode de fonctionnement ne cuit pas les alimentés, mais permet seulement de les décongeler plus rapidement. Placez les alimentés à décongeler sur la grille au troisième gradin en partant du bas. Placez la léchefrite dans le bas du four de façon à recueillir l'eau qui pourrait couler lors de la décongélation.

Résistances voute + sole (convection naturelle)

Lorsque cette fonction est utilisée, la chaleur provient des résistances de voûte et de sole et se répartit régulièrement dans le four, ce qui garantit une cuisson homogène des alimentés. Reglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentés placés dans un recipient adapté. La fonction Convection Naturelle est le mode de cuisson idéal pour cuire les gâteaux, les cakes, les flans, les spaghetti au four, les lasagnes et les pizzas. Une fois la cuisson terminée, replacez le/selecteur de fonction du four et la manette du thermostat en position « o ». Annulez la programmation. Retirez le plat du four et déposez-le sur une surface appropriée. Ouvrez la porte du four et laisse-le refroidir complètement. Dans la mesure où le four reste chaud pendant un certain temps, restez à l'écart et empêchez les enfants d'approcher de la cusinière.

Résistances voute + sole + ventilateur arrière (chaleur brassée)

Lorsque cette fonction est utilisée, l'air chauffé par les résistances de VOte et de sole est ventilé dans le four grâce au ventilateur arrière.

Reglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentés places dans un recipient adapté. La fonction Chaleur brassée permet d'obtenir d'excellents résultats pour la cuisson des pâtisseries. Elle permit de cuire de façon homogène toutes les parties des alimentés. Elle convient pour la cuisson d'un seul plat à la fois.

Une fois la cuisson terminée, replaces the selector de fonction du four et la manette du thermostat en position « o ». Annulez la programmation.

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle.

Résistance circulaire + ventilateur arrêté (chaleur tournante)

La fonction chaleur tournante permet une répartition homogène de la chaleur. Ce mode de cuisson permet de cuire de façon homogène tous les plats placés sur les différentes grilles. La partie haute du four n'est pas plus chaude que la partie basse. Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitée. Préchauffez le four pendant 10mn, puis introduizez les alimentents placés dans un recipient adaptable. La fonction Chaleur Tournante permet de cuire plusieurs plats à la fois. Si vous souhaitez cuire deux plats à la fois dans votre four, nous vous recommendons d'utiliser cette fonction enCHOISIGANT LA TEMPERATURE DE CUISSON ADAPTÉE à vos plats. Lorsque deux plats ciésent en même temps, la cuisson dure un peu plus longtemps que dans le cas d'un unique plat. En regle générale, la cuisson des deux plats ne se termine pas en même temps : si vous constaté que l'un des plats est cuit, retirez-le du four et continuez la cuisson pour l'autre plat. Pendant la cuisson de deux plats, un transfert de chaleur se produit entre les deux plats ; de ce fait, la qualité de cuisson peut ne pas été aussi bonne que pour la cuisson d'un seul plat. Pour obtenir de更好地 résultats quand vous cuisez deux plats à la fois, nous vous conseillons de changer les plats de place et de niveau au cours de la cuisson À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Résistance sole + résistance circulaire + ventilateur arrêté (sole + chaleur tournante brassée)

La fonction sole brassée est ideale pour la cuisson des pizzas. La résistance de sole cuit la pâte de la pizza tandis que le ventilateur arrêté assure une répartition homogène de la chaleur provenant de la résistance arrêté..

Reglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentés places dans un recipient adapté. Cette fonction permet de cuire un plat à la fois.

Attention : le thermostat ne doit pas être régle à une température supérieure à 190^

A la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Tournebroche avec grill

Cette fonction sert à griller les poulets, ou toute autre viande, en le faisant tourner à la broche. Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la lichefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouze alorsmettre en route le grill.

Réglez le thermostat sur la température préconisée dans les instructions de cisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cisson souhaitation

Attention : le thermostat ne doit pas être régle à une température supérieure à 190^

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Tournebroche avec double grill

Cette fonction sert à griller rapidement et à rotir des volailles ou autres viandes en les faisant tourner à la broche. Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la l'échéfte au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alorsmettre en route le grin.

Réglez le thermostat sur la température préconisée dans les instructions de cisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cisson souhaitation

Attention : le thermostat ne doit pas être régé à une température supérieure à 190^

A la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Tournebroche avec gril et ventilateur arrête

Dans ce mode de cuisson, le grill, et le ventilateur arriré fonctionnent simultanément pour cuire et rôtir parfaitement les volailles et autres alimentés devant cuire à la broche.

Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la léchefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alorsmettre en route le grin.

Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitée

Attention : le thermostat ne doit pas etre regle a une temperature supérieure a 190^

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Sole seule (réchauffage)

Dans ce mode de cuisson, la chaleur émane de la résistance de sole. Cette fonction permet de rechauffer les plats sans les cuire.

Sole + ventilateur arrriere (sole brassée)

Dans ce mode de cuisson, la chaleur émane de la résistance de sole, et le ventilateur arrière.

Cette fonction peut etre utilise pour rechauffer rapidement des plats de façon homogene.

4.5 Utilisation de la minuterie mécanique (si vous cuisinière en est équipée)

Utilisation de la minuterie mécanique :

Opération manuelle Opération par réglage du temps

Quand you place the bouton de la minuterie10 sur la position M comme indiqued sur la figure 20 you pouze utiliser le four.30 Sur 0 le four ne peut pas etre utilisé.

Placez le bouton sur une certaine valeur Entre 0-100 minutes, comme M¹⁰ ndique sur la figure.20 Le four s'arrête quand le temps églé est terminé, et lla minuterie émet un son d'avertissement.

Minuterie mécanique

Réglez le temps de cuisson en tournant le bouton de la minuterie dans le sens des aiguilles d'une montre. À la fin de la période de temps définie, la minuterie émettra un bip mais le four continuera à fonctionner. Pour éteindre le four, vous doivent placer le bouton et le thermostat du four sur la position de débranchement.

4.6 Utilisation duprogrammateur electronique (si vous cuisinière en est Equipée)

Utilisation de la minuterie numérique :

Réglage de l'heure:

L'heure doit être réglée avant l'utilisation du four. Le symbole (A) et les trois "0" sur l'écran clignoteront. Appuyez sur les boutons (+) et (-) simultanément. Le symbole apparaître sur l'écran. Le point au milieu de l'écran clignotera aussi. En utilisant les boutons (+) et (-), réglez l'heure pendant que le bouton clignote. ÀpRES le réglage, le bouton restera allumé.

Le symbole (A) et les trois « 0 » sur l'écran clignotent, vous ne pouvez pas utiliser le four avec les boutons de contrôle. Quand vous appuyez sur les boutons (+) et (-) simultanément pour régler l'heure, le symbole apparaitra sur l'écran. Quand le symbole apparait sur l'écran, vous pouvez utiliser le four manuellement.

En cas de coupure de courant vous devezégler de nouveau l'heure.

Fonction alarme

Cette fonction peut etre utilise comme alarme quand vous le souhaitez. Le four n'est pas programme

• Appuyez sur la touche « Mode » jusqu'à ce que levoyant « » s'affiche et clignote (les 3 « 0 » s'affichent)

-La durée souhaïtee se règle à l'aide des touches « + » et « - ». La durée souhaïtee reste affichée après avoir été réglée et le voyant « Δ, qui clignotait, reste maintainant allumé en permanence

-L'alarme peut être régée entre 0 et 23.59. Quand le temps est terminé, une sonnerie retentit et le symbole « » clignote sur l'écran.

-Pour arrêté la sonnerie et le symbole, appuyez sur n'importe celle touche.

Programmation du temps de cuisson

Cette fonction permet de programmerme le temps de cuisson.

-Pour régler le temps de cuisson, appuyez sur la touche « Mode » jusqu'à ce que le voyageant « Dur » s'affiche.

-Quand « Dur » apparait sur l'écran, le symbole « A » clignote.

-Régler aussitot le temps de cuisson souhaïée, utilisez les touches « + » et « - »

-Une fois que l'heure est reglee, elle est enregistrree automatique dans les cinq secondes suivant le reglage, et les voyants « A » et restent affiches.

-L'écran revient ensuite à l'heure courante.
-Une sonnerie retentit lorsque le temps de cuisson est terminé, et levoyant « A » commence à clignoter.
-Positionner la manette thermostat et commutateur sur « 0 »
-Appuyez sur n'importe qu'elle touche pour arreter la sonnerie et le clignotement des voyants.
-La durée de cuisson peut être régée de 0 à 10 heures.

Programmation de la fin de cuisson

Cette fonction sert à programmermer l'heure de fin de cuisson.

-Pour régler l'heure de fin de cuisson, appuyez sur la touche « Mode » jusqu'à ce que levoyant « End » s'affiche.
-Quand « End » apparait sur l'écran, le symbole « A » clignote.
-Régler aussitôt le temps de cuisson souhaitée, utilisez les touches « + » et « - »
-Une fois que l'heure est reglee, elle est enregistrree automatique dans les cinq secondes suivant le reglage, et les voyants « A » et restent affiches.

-L'écran revient ensuite à l'heure courante.
-Une sonnerie retentit lorsque le temps de cuisson est terminé, et levoyant « A » commence à clignoter.
-Positionner la manette thermostat et commutateur sur « 0 »
-Appuyez sur n'importe qu'elle touche pour arreter la sonnerie et le clignotement des voyants.
-L'heure de fin de cuisson peut etre reglee jusqu'à 10 heures.

Programmation de la durée et de la fin de cuisson.

Cette fonction sert à programmerme le temps de cuisson + l'heure de fin de cuisson.
-Il faut programmer en premier le temps de cuisson et ensuite l'heure de fin de cuisson.
-Le temps de cuisson se regle de la façon decrite ci-dessus.
-Ensuite, appuyez sur la touche « Mode » jusqu'à ce que levoyant « End» clignote, de façon à régler l'heure de fin de cuisson.
-Quand « End » apparait sur l'écran, le symbole « A » clignote.
-Régler aussitôt le temps de cuisson souhaïée, utilisez les touches « + » et « - »
-Une fois que l'heure est reglee, elle est enregistrree automatique dans les cinq secondes suivant le reglage, et les voyants « A » et restent affiches.
-L'écran revient ensuite à l'heure courante.
-Une sonnerie retentit lorsque le temps de cuisson est terminé, et levoyant « A commence à clignoter.
-Positionner la manette thermostat et commutateur sur « 0 »
- Appuyez sur n'importe qu'elle touche pour arreter la sonnerie et le clignotement des voyants

Minuterie numérique

Appuyez simultanément sur les boutons + et - de la minuterie numérique. L'écran commencerà clignoter, et vous pourrez alors régler le temps en utilisant les boutons + et -. Quand vous appuyez sur les boutons + ou - après avoir régle le temps, le symbole ( ) apparait et le temps déséré est défini. À la fin de la période de temps définie, la minuterie émettra un bip mais le four continuaera à fonctionner. Pour éteindre le four, vous doivent placer le bouton et le thermostat du four sur la position de débranchement.

4.7 Accessoires du four

Votre four est livre (suivant modèle) avec des plaques, l'echefrites, une grille et une broche pour rôtir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des moulés à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouvrez dans le commerce.

Veillez à respecter les instructions données par le fabricant quant à l'utilisation possible du produit. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon à ce qu'ils soient bien au milieu. Les instructions suivantes doivent également être respectees pour tous les plats émailés.

Si les alimentés destinés à cuire ne couvrent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du congelateur, ou si la l'échefrite est utilisée pour recueillir les jus de cuisson susceptibles de couler durant le rôtissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rôtissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout à fait normal cause par les transferts de chaleur. Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et voirlez à ce qu'ils refroid issent lentement, de manière à éviter qu'ils ne se cassent. Si vous vous servez du grill dans votre four, nous vous recommendons d'utiliser les ustensiles fournis avec la plaque correspondante (si votre matériel comprend ces accessoires). Ainsi, les matières grasses qui coulent et giclent ne saliront pas l'intérieur du four. Si vous utilisez la grille : placez une l'échefrite sur l'un des deux gradins du bas pour recueillir les matières grasses. Pour faciliter le nettoyage, ajoutez un peu d'eau dans la l'échefrite. Attention, ne jamais poser la l'échefrite sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'email du four Quand vous utilisez le grill, utilisez les gradins 4 et 5 et huilez la grille pour que les alimentés à griller ne collent pas à la grille.

4.8 Fonction Tourne broche

Retirez les fourchettes de la broche en devissant les vis et piquez la broche dans la volaille. Replacez ensuite les fourchettes en les glissant sur la broche et piquez-les dans la volaille. Resserrez les vis. Avant d'effectuer les opérations suivantes, assurez-vous que ni le four ni la fonction tourne broche ne fonctionne. Inserez la lechefrite au deuxieme gradin, et placez le support de la broche de façon a le fixer dans les trou prevus dans la lechefrite ( comme sur la figure ci-contre). Certains modèles sont équipés d'une grille en guise de support de broche, et non d'un support de broche fixe sur une lechefrite. Dans ce cas, la lechefrite peut etre placee au premier gradin, et il suffit de placer la grille de support au troisieme gradin. Avant d'insérer la pointe de la broche dans le trou prevu a cet effet dans la paroi arriere du four, faites pivoter la petite piece de metal qui le cache et regardez ou se trouve le trou. Inserez la pointe de la broche dans le trou et fixez solidement l'autre extrimite de la broche a son support ou a la grille de support. Vérifiez également que la pointe de la broche est solidement insérée dans le trou. Pendant le rotissage, la poignée plastique de la broche doit etre enlevée et la porte du four doit etre maintainue fermée.

Partie 5: NETTOYAGE ET ENTRETIEN

5.1 Nettoyage

Assurez-vous que toutes les manettes de commande soient eteintes et que l'appareil est froid avant d'effectuer le nettoyage.

Important : débranchez toujours la prise électrique avant de commencer le nettoyage.

Contrôlez si les produits de nettoyage sontapprovés et recommends par le fabricant avant de lesutiliser.N'utilisez pas des crèmes caustiques,des poudres nettoyantes abrasives,des éponges abrasives ou des outils durs pour eviter d'endommager les surfaces. Si les liquides débordent autour de votre cuisine,les parties émailledes peuvent être endommagées.Nettoyez immeditatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs ou en poudre.

Parois auto-nettoyantes (si vous cuisinière en est équipe)

Le four auto-nettoyant diffère du four normal par ses parois internes recouvertes d'un émail micro-poreux spécial qui absorbe et elimine les résidus de gras pendant la cuisson. En cas d'écoulement de liquide gras, l'action auto-nettoyante du four est insuffisante, il faut donc passer une éponge humide sur les tâches de gras et, par la suite, rechauffer le four à la température maxium, attendre que la four se refroidisse et puis passer à nouveau l'éponge humide.

Nettoyage du couvercle verre de la cuisineire (si equipe)

Pour nettoyer le couvercle verre, utilisez un nettoyant à vitres. Puis rincez-le et sechez-le avec un chiffon sec.

Nettoyage de la porte du four

Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four cotés interieur et extérieur, puis rincez, et sechez avec un chiffon sec. La porte peut etre retirée pour le nettoyage (voir les figures ci-dessous).

Ouvréz complètement la porte.Méttre les axes métal dans les trous de la charnière. Repétez l'opération pour l'autre charnière.Soulevez légèrement la porte du four et enlevez-la en la tirant doucement vers l'extérieur. La porte se sépare alors complètement du four. Pour remettre la porte en place, replacez les charnières dans leur trou. Ne nettoyez pas la porte du four tant que les parties vitrées sont encore chaudes. Au cas où cette précaution n'était pas respectée, les parties vitrées pourrait se briser. En cas de problème, contactez votre service après-vente.

Nettoyage des brûleurs gaz et de la plaque électrique

Enlevez les grilles émailées, les chapeaux et les brûleurs supérieurs de la cuisine. Nettoyez-les avec de l'eau savonneuse, rincez-les et séchez-les avec un chiffon doux. Faites attention à l'emplacement correct des brûleurs cliquets en les remettant en place. Ne vous servez d'éponge abrasives pour nettoyer, car cela rayerait la surface. Il est tout à fait normal que les parties des chapeaux de brûleurs et des grilles émailées touchant les flammes s'alterent à certains endroits. Ces extrémités usées ne rouillent pas. Utilisez-les

5.2 Entretien

Le remplacement de l'ampoule du four doit être effectué par un technicien agréé. Débranchez la cusinière et vérifie qu'elle est froide. Retirez le couvercle en verre de la lampe et ensuite l'ampoule. Placez la nouvelle ampoule, résistante à 300^ (specifique four 230V, 25 Watts, Type E14) à la place de l'ancienne ampoule. Remettez le couvercle en verre de la lampe en place.

Autres contrôles

Contrôlez la date de validité du tuyau de gaz régulierement. Si la date arrive à échéance, veuillez le changer au plus vite.
En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs dessus ou du four (manettes dures à tourner, veuillez contacter le service après vente.

6.Partie: SERVICE APRES VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente

Si le four ne fonctionne pas :

-Vérifiez que la cuisine est bien branchée
-Verifiez qu'il n'y a pas de coupure de courant et qu'il y a bien du courant sur la prise
-Pour les modeles Equipes d'une minuterie ou programmateur, vérifiez sa position.

Si le four nechauffe pas :

La chaleur n'a peut etre pas ete reglee avec la manette de thermostat du four.

Si la lampe interieure ne s'allume pas :

-Vérifiez que la cuisine est bien branchée

-Verifiez si l'ampoule est defectueuse. Si tel est le cas, changez-la en suivant les indications fournies ci-dessus.

Cuisson (si la voute et la sole ne cuisent pas de maniere identique) :

Contrôlez les emplacements des grilles, le temps de cuisson et la position du thermostat

Si vos problèmes persistent malgré ces suggestions, veuillez contacter le service après vente

6.2 Information relative au transport

Si vous avez besoin de transporter la cuisiniere, gardez l'emballage original du produit et transporte-la dedans. Respectez les consignes de transport indiquees sur l'emballage. Scotchez les parties supérieures, le couvercle et les grilles de la cuisiniere. Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four. Ouvrez la porte du four et mettez du carton ou du papier sur la vitre interieure du four afin que la l'echa frite et la grille n'endommagent pas la contre-porte du four au cours du transport. Scotchez également la porte du four aux parois laterales.

Si vous n'avez pas l'emballage original :

Prenez des mesures afin de protégger les surfaces externes (verre et surfaces peintes) de la cusinière contre les évventuels coups.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérielux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Type de gaz	LPG			NG
	G30	G31	G30	G20	G25
II 2E+3+	28-30 mbar	28-30/37 mbar	50 mbar	20 mbar 25 mbar
BRULEUR RAPIDE
Diam de l'injecteur.(‰mm)	85	85	75	115	125
Puisance Nominale (kw)	3	3	3	3	3
Puisance Min. (kw)	0.85	0.85	1.23	0.7	0.82
Consommation par heures	218.13 gr/h	214.28 gr/h	218.13 gr/h
Consommation par heures (à 150C et pression 1013mbar)				285.7 lt/h	332.2 lt/h
BRULEUR AUXILIAIRE
Diam de l'injecteur.(‰mm)	50	50	43	72	72
Puisance Nominale (kw)	1	1	1	1	1
Puisance Min. (kw)	0.4	0.4	0.5	0.3	0.3
Consommation par heures	72.71 gr/h	71.42 gr/h	72.71 gr/h
Consommation par heures (à 15 C et pression 1013mbar)				95.24 lt/h	110.74 lt/h
BRULEUR SEMI RAPIDE
Diam de l'injecteur.(‰mm)	65	65	58	97	94
Puisance Nominale (kw)	1.75	1.75	1.75	1.75	1.75
Puisance Min. (kw)	0.65	0.65	0.65	0.495	0.495
Consommation par heures	127.25 gr/h	125 gr/h	127.25gr/h
Consommation par heures (à 15 C et pression 1013mbar)				166.66 lt/h	193.79 lt/h
BRULEUR WOK
Diam de l'injecteur.(‰mm)	98	98	77	135	148
Puisance Nominale (kw)	3.8	3.8	3.8	3.8	3.8
Puisance Min. (kw)	1.55	1.55	1.9	1.7	1.6
Consommation par heures	276.3 gr/h	271.42 gr/h	276.3 gr/h
Consommation par heures (à 15 C et pression 1013mbar)				361.9 lt/h	420.82 lt/h

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour I"92environnement et la santhe humaine qui, sinon, seraient le résultat d"92un traitement inapproprié des dechets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d"92elimination des dechets menagers ou le magasin ou vous avez achete le produit.

52007445
