Type de produit	Cuisinière à gaz
Marque	Proline
Modèle	PGC 5060SLF
Dimensions (L x P x H)	50 x 60 x 85 cm
Alimentation gaz	Gaz naturel (G20/G25) ou GPL (G30/G31)
Nombre de brûleurs	4 brûleurs (1 rapide, 2 semi-rapides, 1 auxiliaire) + brûleur four
Puissance totale	10,3 kW (G30 28-30 mbar)
Four	Four gaz avec thermostat, sécurité thermocouple
Allumage	Allumage manuel (allumette ou allume-gaz)
Fonctions de sécurité	Thermocouple sur tous les brûleurs, coupe-gaz automatique
Entretien et nettoyage	Nettoyage avec eau savonneuse, démontage de la porte du four possible
Pièces détachées	Injecteurs, tuyau de gaz, joints, colliers
Réparabilité	Installation et réparation par un professionnel qualifié
Usage	Domestique uniquement
Certifications	Directive 2009/142/CE (gaz), 93/68/CE
Accessoires fournis	Grille, lèchefrite, porte abattante

FOIRE AUX QUESTIONS - PGC 5060SLF PROLINE

Comment allumer le brûleur du four ?

Appuyez et tournez la manette du four dans le sens antihoraire jusqu'à la position maximale. Tout en appuyant, approchez une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côté avant gauche du brûleur. Une fois la flamme stable, maintenez enfoncé environ 3 secondes puis relâchez. Si la flamme s'éteint, le thermocouple coupe l'arrivée de gaz.

Que faire si le four ne chauffe pas ?

Vérifiez que la manette du four est correctement positionnée sur une température (entre mini et maxi). Assurez-vous que l'alimentation en gaz est ouverte et que la bouteille de GPL n'est pas vide. Si le problème persiste, contactez le service après-vente.

Comment changer le type de gaz (butane/propane vers naturel ou vice versa) ?

Le changement doit être effectué par un technicien qualifié. Il faut remplacer les injecteurs des brûleurs (plan de cuisson et four) et régler la flamme minimale. Consultez le tableau des caractéristiques techniques dans la notice pour les diamètres d'injecteurs correspondants.

Comment nettoyer les brûleurs à gaz ?

Enlevez les grilles émaillées, les chapeaux et les couronnes. Nettoyez-les avec de l'eau savonneuse, rincez et séchez avec un chiffon doux. Ne laissez pas les pièces mouillées. Remontez correctement après nettoyage.

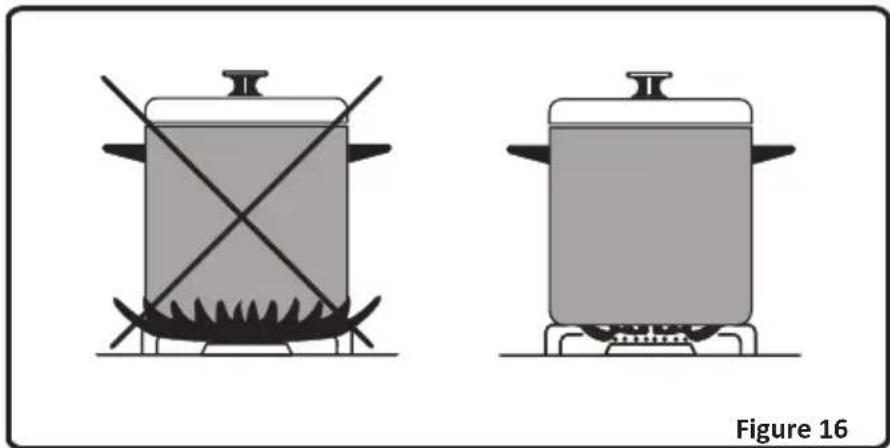

Quels types de casseroles utiliser sur la plaque ?

Utilisez des casseroles à fond plat et de dimensions adaptées : brûleur rapide 22-26 cm, semi-rapide 14-22 cm, auxiliaire 12-18 cm. Évitez les fonds concaves ou convexes.

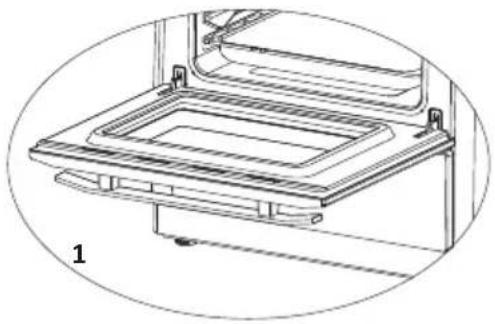

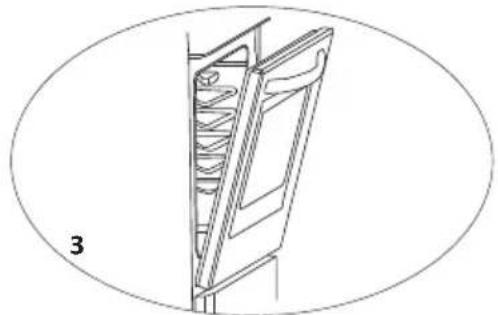

Comment démonter la porte du four ?

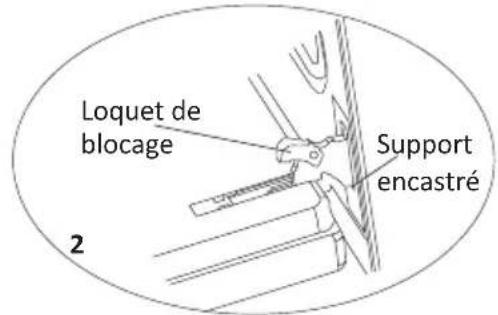

Ouvrez la porte complètement, ouvrez les loquets de blocage jusqu'à la position finale. Fermez la porte presque entièrement et tirez-la vers vous pour l'enlever. Pour remonter, suivez la procédure inverse et assurez-vous que les loquets sont bien remis.

Pourquoi la flamme est-elle jaune ou instable ?

Vérifiez que les chapeaux et couronnes des brûleurs sont bien positionnés. Si la flamme est jaune, fermez le robinet, laissez refroidir et repositionnez les éléments. Si le problème persiste, contactez un professionnel.

Comment vérifier les fuites de gaz après installation ?

Utilisez de l'eau savonneuse sur les raccords. Si des bulles apparaissent, il y a une fuite. Ne jamais utiliser de briquet ou d'allumette. Resserrez les connexions ou remplacez les joints si nécessaire.

Que faire si les brûleurs du plan de cuisson ne fonctionnent pas correctement ?

Vérifiez que les éléments du brûleur sont correctement remis en place, que la pression de gaz est adaptée (pas de bouteille vide pour GPL). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser un nettoyeur vapeur pour nettoyer la cuisinière ?

Non, l'utilisation d'un nettoyeur vapeur est interdite. Utilisez un chiffon doux avec de l'eau savonneuse pour les parties émaillées et inox, et ne jamais utiliser de produits abrasifs.

MODE D'EMPLOI PGC 5060SLF PROLINE

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisineira a subit des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisineire.

Avant de commencer à utiliser votre nouvelle cusinière, nous vous sugérons de lire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre cusinière. Cette cusinière doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre cusinière vous-même.

Déclaration de conformité CE

Cette cusinière est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chauffage d'une piece par exemple) est considérée comme inappropriée et dangereuse.

Cette cuisinière a ete conque, construite, et commercialise conformement aux:

• Consignes de sécurité de la directive 2009/142/CE portant sur le «gaz »;
• Consignes relatives à la directive 93/68/CE.

TABLE DES MATIÈRES

1. CHARACTERISTIQUES TECHNIQUES

2. CONSIGNES DE SECURITE

Mises en garde importantes

Consignes de sécurité générales

Avertissements d'installation

Lors de l'utilisation

Pendant le nettoyage et l'entretien

3. INSTALLATION

3.1 Environnement d'installation de votre cuisinière
3.2 Installation de votre cuisineire
3.3 Réglage des pieds
3.4 Raccordement au gaz
3.5 Chedgement

4. UTILISATION

4.1 Utilisation des brûleurs
4.1.1 Utilisation des brûleurs du plan de cuisson
4.1.2 Utilisation du brûleur du four gaz

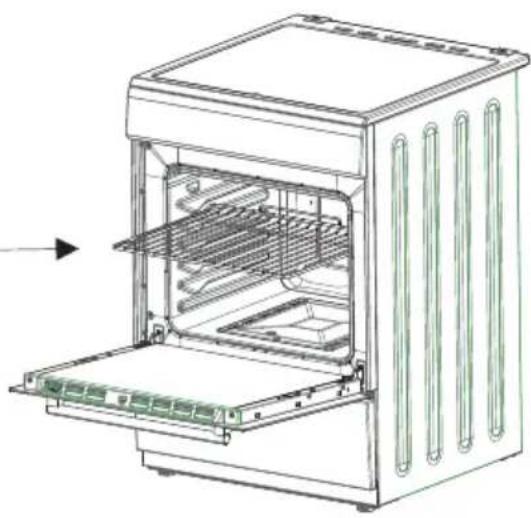

4.2 Accessoires du four

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage
5.2 Entretien

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente
6.2 Informations relatives au transport

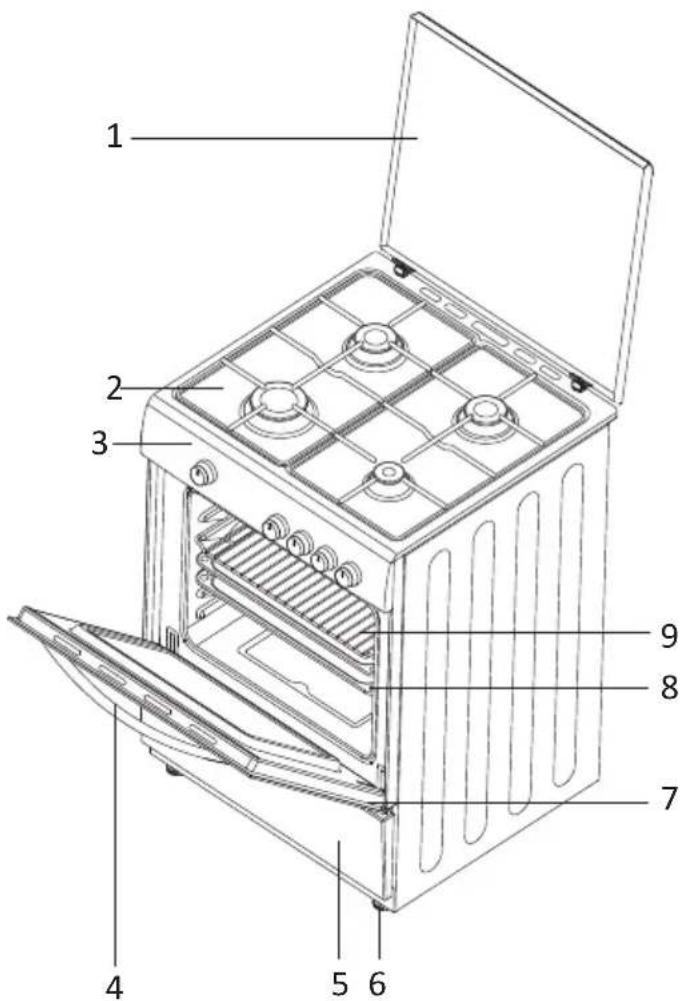

1-Couvercle
2- Plan de cuisson
3-Bandeau de commande
4-Poignee de la portedou four
5- Porte abattante
6-Pieds réglables
7- Portedou four
8-Lèche frite
9-Grille

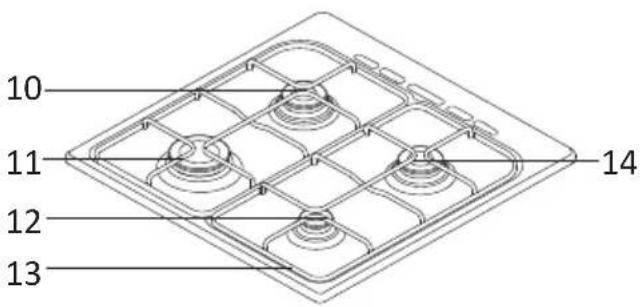

10- Brûleur semi-rapide
11- Brûleur rapide
12-Bruleur auxiliaire
13-Grille support casserole
14- Brûleur semi-rapide

MODELE	PROFON-DEUR (cm)	LARGEUR(cm)	HAUTEUR(cm)
PGC5050W-F	50	50	85
PGC5060SL-F	60	50	85
PGC5060W-F	60	50	85

2. CONSIGNES DE SECURITE

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.

Cette notice est conçue pour plusieurs modèles. Votee appareil de cuisson n'est peut-être pas équiné de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs responsant des images.

Mises en garde importantes:

• Cet apparteil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparteil, ou pour une另一种 application qu'elle prévue, par exemple une application commerciale, est interdite.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacités physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.

• MISE EN GARDE: L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de

moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.

• MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'eteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvir les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• Si vous appeareil de cuisson est equipope d'un couvercle, ce couvercle doit etre souleve avant la mise en fonction des zones de cuisson. Avant de refermer le couvercle, il faut s'assurer que l'appareil de cuissona bien refroidi. Eteignez tous les bruleurs avant de fermer le couvercle.
• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé.
• Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

• N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre(AP)appareil de cuisson.

• ATTENTION: Les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les enfants doivent toujours être tenus à l'écart.

Consignes de sécurité générales

• La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non qualifiées vous exposer à des dangers. Il est fortement déconseilé de modifier les specifications de votre apparéil de cuisson de chaque manière que ce soit. Evitez de faire des réparations par vous-mêmes au risque d'être victime d'une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz, sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• La sécurité électrique de votre appareil de cuisson est garantie s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'étes pas sur de leur installation électrique avec terre, consultez unElectricien qualifié.
• ATTENTION: Notre apparéil de cuisson est conçu uniquement pour la cuisson des alimentés et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour chauffer une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou néligente
  N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four
• Cet apparéil de cuisson n'est pas connecté à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation
• Si au bout de 15 secondes le brûleur à gaz ne s'est pas allumé, fermez la manette du brûleur concerné, aéréz en ouvrant la fenêtre ou la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer.

2. CONSIGNES DE SECURITE

• Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
• Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous doivent faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au dessus de votre apparéil de cuisson).

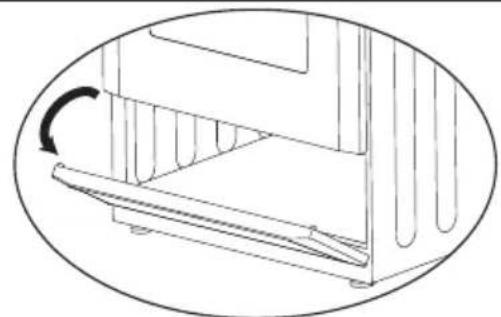

• Lorsque la porte abattante est ouverte, ne posez rien dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilbrer votre apparéil de cuisson et casser certaines parties.

En cas d'utilisation d'appareils électriques à proximé de votre apparéil de cuisson, voirlez à ce que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.

Avertissements d'installation

• N'utilisez votre apparéil de cuisson que lorsque l'installation est terminée.
• Voitre apparéil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant décline toute responsabilité en cas de tout dommage resultant d'un mauvais emplacement ou de l'installation de votre apparéil de cuisson par un technicien non qualifié.
• ÀpRES avoir déballé votre apparéil de cuisson, vérifiez soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement libre revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les containers spécifiques pour le recyclage)
• Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poussière, etc.
• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .
• Les conditions d'ajustement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrière (Uniquement pour les apparéils de cuisson à gaz et mixtes).
• Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (Uniquement pour les apparéils de cuisson à gaz).

2. CONSIGNES DE SECURITE

Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout pres de votre apparéil de cuisson

Lors de l'utilisation:

• Lors de la première mise en marche de votre apparéil de cuisson (au niveau du four), il se produit une certaine odeur caractéristique des matériaux d'iso1ation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent vous assurer que la pièce dans laquelle est installé votre apparéil de cuisson est bien ventilée.
• Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui sort du four.
• Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
• Toujours utiliser des gants de cuisine pourmettre ouretirer les plats de cuisson du four.
• Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être attrapées par un infant.
• N'utilisez pas les zones de cuisson avec des cassetoles vides ou sans cassetoles.
• Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.
• Il est possible que vous entendiez un petit bruit à la mise en marché d'une zone de cuisson.
• Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous给您 conseillons de le débrancher électriquement. Veillez aussi à fermer en même temps le robinet de gaz (pour les apparèils de cuisson à gaz).
  Assurez-vous que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque vous appeareil de cuisson n'est pas utilisé.

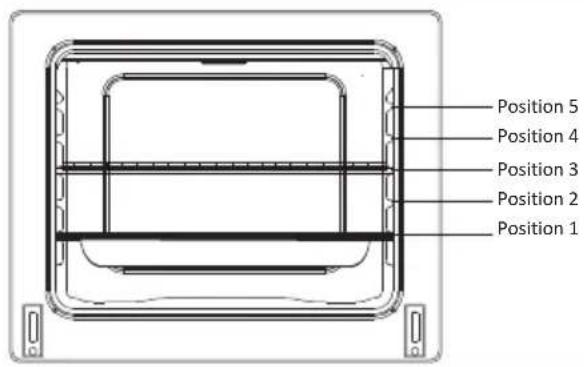

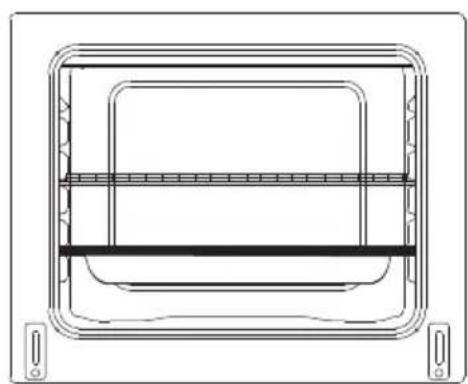

• Positionnez bien les grilles du four dans les glissières laterales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.
• ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle orifices de ventilation ouverts. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les orifices de ventilation ouverts ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique).

2. CONSIGNES DE SECURITE

• Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

• ATTENTION: Avant de referrer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.

• Ne rangez aucun objet lourd ou inflammable (nylon, sac en plastique, papier, habit...) dans le compartment place sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

• Ne sechaç pas de serviettes, éponges ou vêtements dans ou sur votre apparéil de cuisson ni sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.

Ne retirez jamais les boutons de commande pour nettoyer le bandeau de commande.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

3. INSTALLATION

Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre cusinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui doit installer la cusinière.

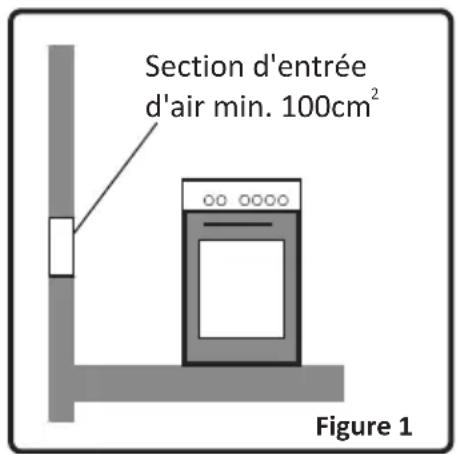

3.1 Environnement d'installation de votre cuisinière

• Notre cuisinière doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène contenu dans l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entraer par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous).

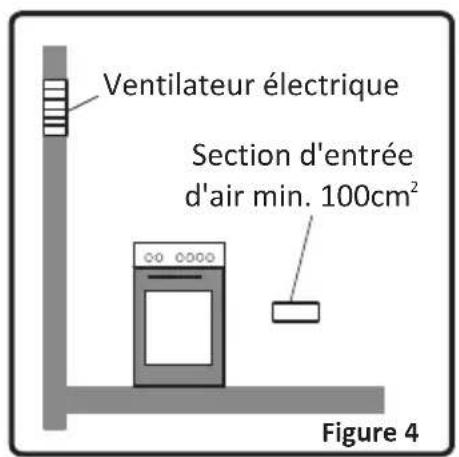

• Pendant son fonctionnement, cette cuisinière nécessite 2m3/h d'air par kw.

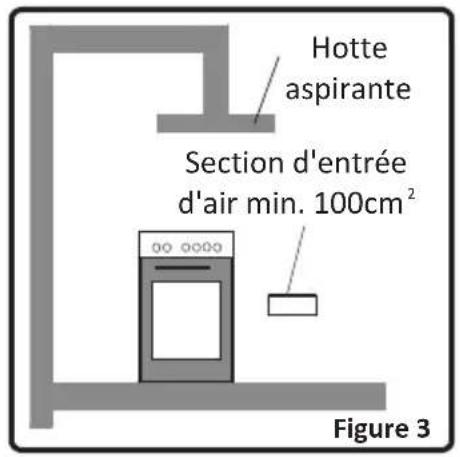

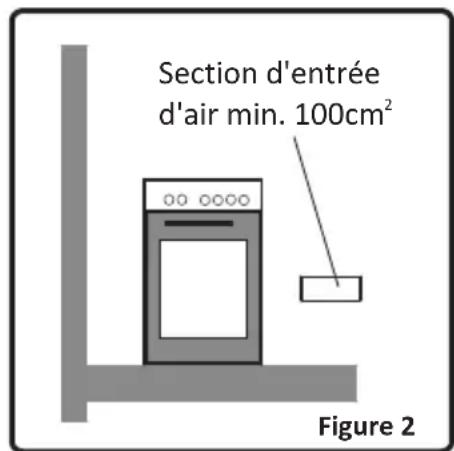

• Le flux d'air doit entra par le bas (mini 100cm^2 ) et soit par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées pres de l'arrière de la cusinière (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

Evacuation des gaz brulés

Il est conseilé d'insteller, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig. 4) pour évacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures.

3. INSTALLATION

3.2 Installation de votre cuisineire

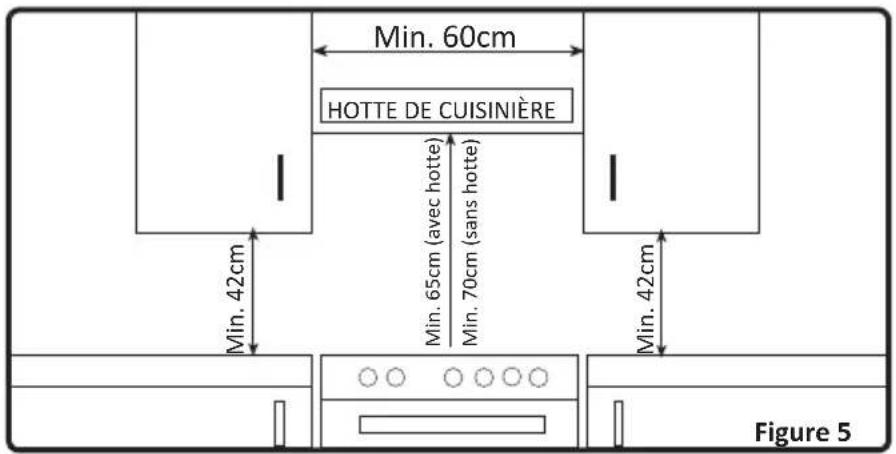

• La cusinière peut être placee pres d'un autre meuble, mais veillez a ce que la hauteur des meubles environnants ne depasse pas la hauteur de la cusiniere (voir fig. 5).
• Si les meubles de cuisine sont plus hauts que la cusinière, laissez un espace d'au moins 10cm entre les cots de la cusinière et les meubles.
• La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée à la figure 5. La hotte d'évacuation doit être située à au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm .
• Laissez un espace libre de 2cm entre l'arrière de la cuisine et le mur, et entre les cots et les meubles adjacents.
  Veiliez à ne pas placer la cusinière pres d'un réfrigérateur, à ni à proximé de matières inflammables comme les rideaux, les chiffons...etc. qui pourraient prendre feu rapidement.
• Les meubles adjacents doivent être fabriqués avec un matériel résistant à une température atteignant 90^ .

3. INSTALLATION

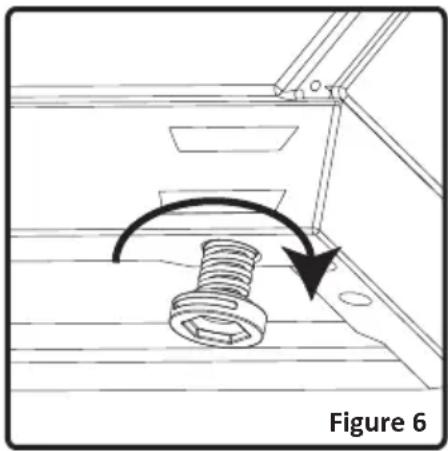

3.3 Réglage des pieds

Votrecuisiniere possede 4 piedsreglables.Aprés I'avoirinstalleeaI'emplacementvoulu,ilestnecessaire de vérifierla miseaniveau.Pour cela,ajustezles4pieds réglables en les vissant ou dévissant (fig.6).La cisiniere doit absolutementetrepositionneeà l'horizontale.

Le réglage peut se faire sur une hauteur maximum de 30mm. Quand les pieds sont correctement régés, vous ne devez pas bouger la cusinière en la tirant, mais en la soulevant (attention à ne pas la soulever par la poignée de la porte du four).

3.4 Raccordement au gaz

Raccordement au gaz et vérification des fuites

Le raccordement au gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02-08-1977 et les règles de l'art D.T.U 61-1 imposeant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la cusinière n'est pas utilisée). Vérifiez tout d'abord quel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouvez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer une consommation de gaz minimale. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Raccordement au gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation peut être faite soit avec un tuyau de gaz spécifique butane/propane vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

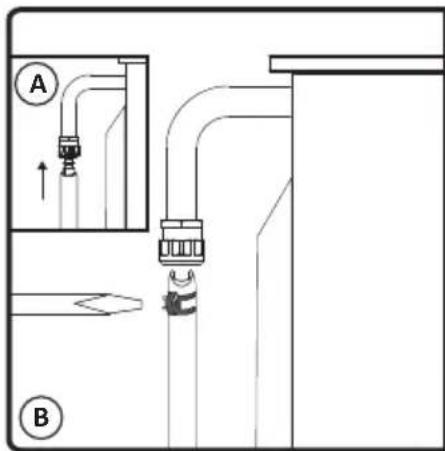

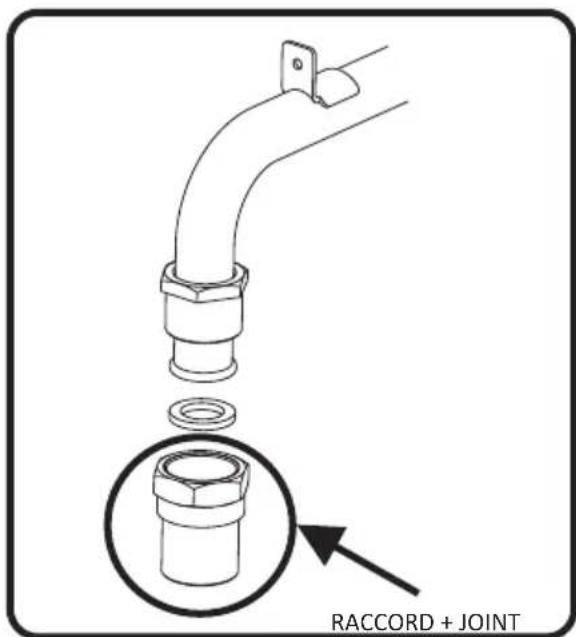

Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même côte détendeur (voir fig. 7). La longueur maximale autorisée est 1,5m . Il est très important de surveiller la date limite d'utilisation indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.

3. INSTALLATION

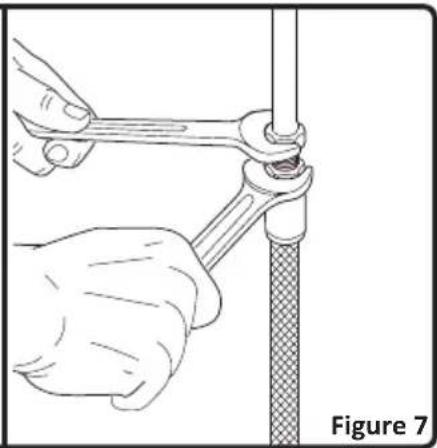

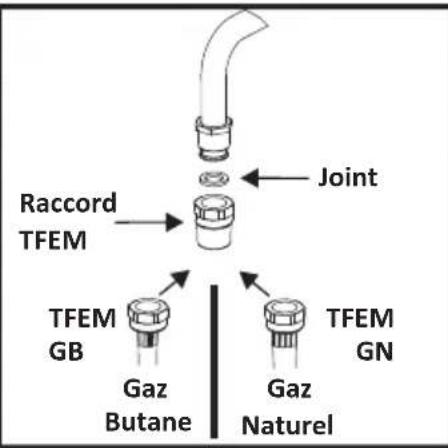

Si vous montez un Tuyau Flexible à Embout Mécanique (TFEM), l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM côté cuisinière, et côté bouteille (serrer correctement à l'aide de 2 clefs comme indiqué sur schéma ci-dessus).

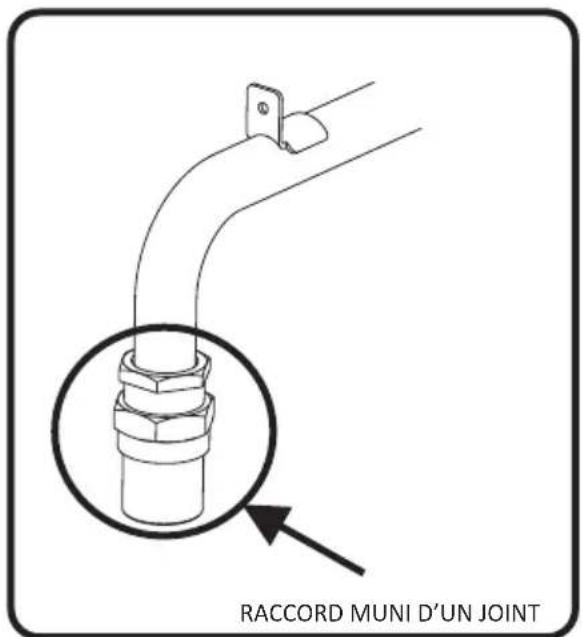

Raccordement au gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100/36103/36121 et brancher la cuisinière selon les normes en vigueur

Points à respecter lors de la connexion du tuyau d'alimentation en gaz:

• Aucune partie du tuyau ne doit enter en contact avec une surface dont la température est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm).
  La longueur du tuyau ne doit pas dépasser 1,5m.
  Le tuyau ne doit pas etre coupé, sere ou plie.
  Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre defectueux.
• Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
• Une fois que le raccordement au gaz est effectué, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifier le joint de connexion et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau de gaz butane ne doivent pas etre rouillés.
  La date de validité du tuyau doit être contrôle régulierement.
  Le raccordement au gaz se trouve à l'arrière droit de l'appareil (appareil vu de face) et il est prévu pour une alimentation en gaz du côte droit. Si vous alimentation en gaz se situe côté gauche, il est impératif demettre un kit de série homologué qui est disponible auprès du service après-venture.

ATTENTION: Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

3. INSTALLATION

3.5 Changement de gaz

ATTENTION: Les procedures suivantes doivent etre realizedes par un technicien qualifie.

Votre cuisinière a été conçue pour fonctionner soit avec du gaz de petrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur. Les étapes ci-après doivent être impérativement effectuées:

Procedure changement des injecteurs:

Brûleurs du plan de cuisson:

• Coupe l'alimentation en gaz principal et débranchez la prise électrique.

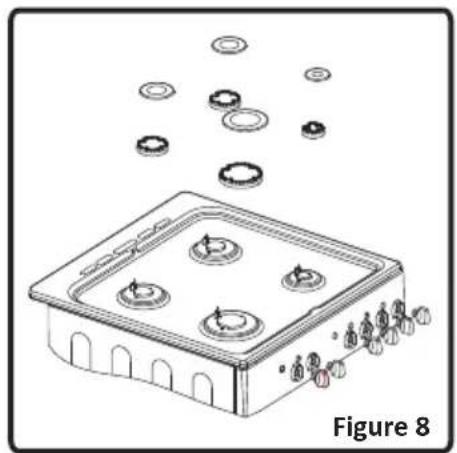

• Retirez le chapeau de brûleur et le brûleur supérieur (Figure 8).

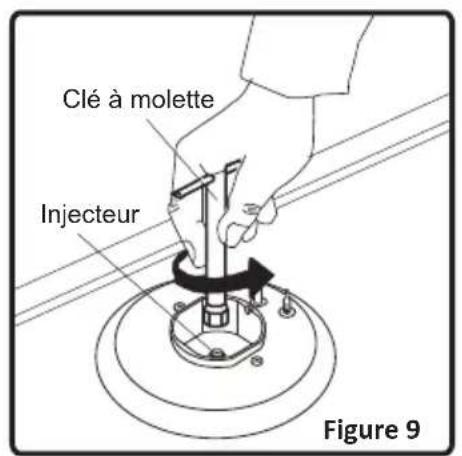

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 9).
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

Injecteurs du four :

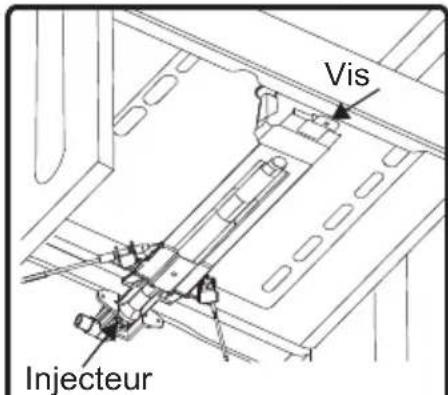

Les brûleurs du four sont fixés par une vis unique place au bout du brûleur. Enlevez la vis, tirez le brûleur du grill vers vous afin d'acceder à l'injecteur situé à l'arrière haut du moufle four (Figure 10). Il est conseilé de vous éclairer à l'aide de lampe genre torche pour effectuer ce travail.

Pour le brûleur du four (bas), ouvre la porte du four, demontez les vis de maintainen de la tôle inférieure. Ouvrez le compartment situé sous le four (tiroir, ou porte abattante) pour acceder à la vis de fixation avant qui se trouve sur le brûleur (Figure 11) Si la cuisine est équipée d'une façade

3. INSTALLATION

sous four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintainen de cette tôle. Enlevez la vis du brûleur, et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du mouflé du four (Figure 10).

Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon le tableau des informations techniques. Attention à bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filet du support et le support devra être changé (et cela ne sera pas couvert pas la garantie).

Figure 10 Figure 11

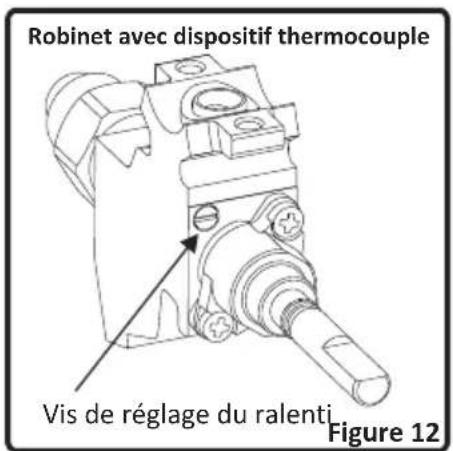

Réglage de la flamme position minimale sur le robinet

La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côté de la tige du robinet (Figure 12).

Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérviation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour vérifier votre réglage, assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un souffle artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

3. INSTALLATION

Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et reférerz la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.

Pendant la conversion du GPL au GN, la vis de dérivation doit être dévisée. Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cuisine est débranchée du secteur et que l'alimentation de gaz est ouverte.

Changement du tuyau d'alimentation en gaz:

Il faut vérifier régulièrement la date limite d'utilisation du tuyau de gaz de votre cuisinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau.

Ces tuyaux sont disponibles dans le commerce et doivent être conformes aux normes actuelles. ÀpRES avoir changé le tuyau, il faudra vérifier qu'il n'y ait pas de fuite en vous référant aux informations du paragraphe ci-dessus : Raccordement au gaz et vérification des fuites

4. UTILISATION

4.1 Utilisation des brûleurs

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du bruleur.

- Allumage manuel des brûleurs à gaz

Si vous ciésinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous:

Pour les brûleurs du plan de cuisson: Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné dans le sens antihoraire jusqu'à ce qu'elle soit à la position maximale et approchez aussiot la flâmme d'une allumette ou un allume-gaz des trous de la couronne du brûleur. Éloignez ensuite la source d'allumage aussiot que vousouchez une flâmme stable.

Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurité avec thermocouple assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flammes stables Si les flammes restent instables une fois que vous avez relâché le bouton, reprenez la procédure Si la flamme s'eteint, le système thermocouple fermera l'acciviée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur à gaz éteint suite à une coupure automatique.

Pour le brûleur du four (avec thermocouple): Tous les brûleurs de four sont équipés d'une sécurité avec thermocouple et assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour allumer le brûleur du four, appuyez et tournez la manette du robinet du four dans le sens antihoraire jusqu'à ce qu'il se retrouve à la position maximale. Tout en appuyant sur la manette, approchez aussiot une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côté avant gauche du brûleur. Dans que le brûleur est allumé avec une flamme stable, éloignez aussiot la source d'allumage et restez appuyé pendant environ 3 secondes. SSi après avoir relâché le bouton, vous constatEZ que la flamme n'est pas stable, repreneZ la procédure. Si la flamme s'éteint, le système thermocouple fermera l'acciviée de gaz du robinet du four vers le brûleur et évitera toute accumulation de gaz non brûlé. Si le brûleur du four ne s'allume pas alors que vous avez maintainu le bouton du brûleur appuyé pendant au moins 30 secondes, ouvrez la porte du four et attendez impérativement 90 secondes minimum avant d'essayer de pallumer le brûleur. Lorsque des flammès s'échappent accidentellement du four, repreneZ la même procédure.

4.1.1 Utilisation des brûleurs du plan de cuisson

Position Arret

Position MAXI

Position MINI

Intermédiaire
Figure 14

Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position «Maxi» ( comme expliqué ci-dessus), vous avez la possibilité de régler la hauteur de la flamme entre les positions «Maxi» et «Mini». Évitez demettre la manette entre les positions «Maxi» et «Arrêt».

Après l'allumage, procédez à une vérification visuelle des flames. Si vous voyagez une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifie si les chapeaux et les couronnées sont bien positionnés (Fig.15).

Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Veillez à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flammes s'échappent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.

Pour arrêter la cuisson, tournez la manette du brûleur dans le sens horsaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).

Votre plan de cuisson est équipé de brûleurs de diamètres différents. Afin d'optimiser l'efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles dont le fond est parfaitement plane. N'utilisez pas de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergie. Utilisez des casseroles dont la taille correspond à la flamme, si vous utiliser des recipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommendons de toujours couvrir votre recipient de cuisson.

Brûleur rapide : 22-26cm

Bruleur semi-rapide 14-22cm

Brûleur auxiliaire : 12-18cm

Lorsque vous n'utilise pas votre cusinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'acciviée de gaz.

AVERTISSEMENT:

Utilisez uniquement des cassetoles à fond plat.
Veiliez a ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
Veillez a bien centrer les recipients au-dessus des brûleurs.
- La température des parties exposées à la flamme peut être très élevé lors de l'utilisation. C'est pourquoi il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
- Àpresutilisation,la plaque de cuisson reste très chaude pendant une longue durée.Nepas la toucher et ne pas placer d'objects dessus.

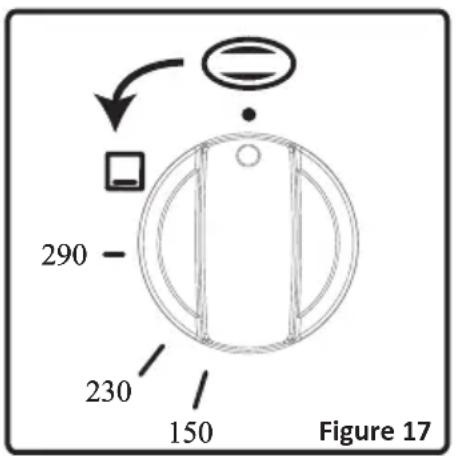

4.1.2 Utilisation du brûleur du four gaz

Après avoir allumé le brûleur du four comme expliqué CIDessus, vous pouvez régler la température à l'intérieur du four, en positionnant la manette sur la position correspondante du bandeau de commande. Si votre four est équipé d'un thermostat, consultez le tableau des températures ci-dessous pour lechioix des températures en fonction des alimentés à cuire. Évitez de faire fonctionner le four en mettant la manette entre la position "Arrêt" et l'indication de la température minimum (dans le sens antihoraire). Positionnez toujours la manette du four entre la position minimum et la position maximum.

Pour arrêté la cuisson du four, tournez la manette du brûleur du four dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).

Prechauffage

Si vous doivent préchauffer le four, il est conseilé de le faire 10 minutes avant demettre les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les souflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de更好地 résultats lors de la cuisson de denrées congelées ou fraîches prêtes à la consommation, veuillez toujours préchauffer le four dans un premier temps.

Cuisson

• Voiture cuisine est livree avec une grille et une lichefrite. Vous pouvez par ailleurs utiliser des plats en verre, des moules à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouverez dans le commerce.
• Veillez à respecter les instructions données par le fabricant quant à l'utilisation possible des plats. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon à ce qu'ils soient bien au milieu. Les instructions suivantes doivent également être respectées pour tous les plats émailrés.
• Si les alimentes à cuire ne couvent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du congélateur, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout a fait normal causé par les transferts de chaleur.

4. UTILISATION

• Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et voirlez à ce qu'ils refroidissent lentement, de manière à éviter qu'ils ne se cassent.
• Attention, ne jamais poser la lèchefrite sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'émail du four.

4.2 Accessoires du four

• Le four est fourni avec des accessoires. Vous pouvez également utiliser des accessoires que vous avez achetés sur le marché, à condition qu'ils soient résistants à la chaleur. Vous pouvez utiliser des plats en verre, des moulés à gâteaux ou encore des l'échefrites appropriés pour'utilisation dans un four. Veiliez à respecter les instructions fournies par le fabricant de ces accessoires.
  Si un petit plat est utilisé, placez ce plat au milieu de la grille afin qu'il se trouve correctement placé.
• Ne pas poser un ustensile de cuisson en verre dans un environnement froid directement après la cuisson. Ne pas le poser non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon, sinon, il pourrait se briser.

AVERTISSEMENT
- Placez la grille correctement dans une glissière du four, et pousse jusqu'au fond.

Moufle du four

Positions sur glissières moulées

Accessoires du four

• Les accessoires de votre four peuvent être différents en fonction du modele.

Grille

La grille sert pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, placez-la sur le gradin approprié et poussez-la jusqu'au fond.

Lèchefrite

La l'echefrite sert à cuire les ragoûts. Pour bien positionner ce plateau dans le four, placez-la sur le gradin approprié et poussez-la jusqu'au fond.

Porte abattante

Cet espace est réservé aux accessoires du four.
Ne placez aucun matériel inflammable ou sensible à la température dans ce comportement.

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage

Veillez à ce que toutes les manettes des brûleurs et commandes soient éteints et que la cuisineira soit froide avant d'effectuer le nettoyage du four.

Contrôlez si les produits de nettoyage sont approuvés et recommends par le fabricant avant de les utiliser. N'utilise pas de crèmes caustiques, de poudres nettoyantes abrasives, des éponges abrasives, des laine d'acier épaisSES ou des outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre four, les parties émailIées peuvent être endommagées.

Nettoyz immediatement les liquides ayant debordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore tiède. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempé dans de l'eau savonneuse. Essuyez-le ensuite avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. NeURTout pas nettoyer avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.

Pour démonter la porte du four

Pour enlever la porte du four :

Ouvrez la portedu four (1).
- Ouvrez le loquet de blocage jusqu'à la position finale (2).
Fermez la porte jusqu'à ce qu'elle soit presqu'entièrement fermée comme indiquedans le 3chema et enlevez la porte en la tirant vers vous.

Assurez-vous que les supports encastrés soient bien positionnées sur la charnière comme indiquédans le deuxieme schéma.

Pour remonter la porte, suivez la procEDURE inverse. Assurez-vous que les loquets de blocage sont bien remis en place.

Nettoyage des brûleurs à gaz

• Enlevez les grilles émailées, les chapeaux des brûleurs et les couronnés (Figure 15).
  Nettoyez-les avec de I'eau savonneuse.
  Rincez-les et sechez-les avec un chiffon doux (ne les laissez pas mouillés)
• Àprous le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
• Evitez de nettoyer le plan de cuisson avec une éponge métallique. Elle rayera la surface.
• Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
• Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émailées:

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérieliaux nettoyants abrasifs. Ne pas laisser les éléments suivants en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'endommagement irrémédiable de la surface émailée.

Acier inoxydable:

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonnue et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser les éléments suivants en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'endommagement irrémédiable de la surface en acier inoxydable.

5.2 Entretien

Autres contrôles

Contrôlez régulièrement la date de validité du tuyau d'arrivée de gaz. Si la date arrive à échéance, veuilles le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs et du four (ex: manettes difficiles à tourner), veuilles contacter le service après vente.

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente

Si La cuisine ne fonctionne pas:

• Vérifiez que la cusinière est bien raccordée à l'alimentation en gaz et que les bouteilles de butane ou de propane ne sont pas vides.

Le four nechauffepas:

• La chaleur n'a peut-être pas été régée avec la manette de contrôle du four.

Cuisson (si les parties inférieure et supérieure ne cuisent pas de maniere eigale):

• Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.

Les brûleurs du plan de cuisson ne fonctionnent pas correctement:

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les cuisinières qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne sont pas vides.

Si le problème persististe même une fois que vous avez effectué les vérifications ci-dessus, contactez le Service après vente.

6.2 Informations relatives au transport

Si vous avez besoin de transporter la cusinière, gardez l'emballage original du produit et transporte-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs afin que rien ne rougependant le transport (au moins, mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvercle supérieur et la plan de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales de la cusinière. Ouvrez le portedu four et mettez du carton ou du papier sur la vitre interieure du four afin que les plateaux et la grille n'endommagent pas la contre-portedu four pendant le transport. Scotchez aussi la portedu four aux parois laterales.

En l'absence de l'emballage original, prenez des mesures afin de protégger la cusinière, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.

PGC5050W-F

Pui ssance totale: G30 28~30 mbar 9,4 kW 683 g/h	NG	LPG
Catégorie de gaz: II2E+3+
Destination: FR Coupe:1	G20/G25 20/25 mbar	G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm) 129 87
Pui ss ance Nominale(Kw) 3 3
Débit Nominal 285,7 l/h 218,1 g/h
BRULEUR SEMI-RAPIDE
Repère d'injecteur (1/100 mm) 97 65
Pui ss ance Nominale(Kw) 1,65 1,65
Débit Nominal 157,1 l/h 120 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm) 77 50
Pui ss ance Nominale(Kw) 1 1
Débit Nominal 95,2 l/h 72,7
BRULEUR DU FOUR
Repère d'injecteur (1/100 mm) 107 68
Pui ss ance Nominale(Kw)	2,1	2,1
Débit Nominal	200 l/h	153 g/h

PGC5060SL-F / PGC5060W-F

Pui ss ance totale: G30 28~30 mbar 10,3 kW 749 g/h	NG LPG
Catégorie de ga z: II2E+3+
Destination: FR Coupe:1	G20/G25 20/25 mbar	G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm)	115	85
Pui ss ance Nomi nale(Kw)	3	3
Débit Nominal 285,7 l/h	218,1 g/h
BRULEUR SEMI-RAPIDE
Repère d'injecteur (1/100 mm)	97	65
Pui ss ance Nomi nale(Kw)	1,75	1,75
Débit Nominal 166,1 l/h	127,2 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm)	72	50
Pui ss ance Nomi nale(Kw)	1	1
Débit Nominal	95,2 l/h	72,7
BRULEUR DU FOUR
Repère d'injecteur (1/100 mm)	120	76
Pui ss ance Nomi nale(Kw)	2,8	2,8
Débit Nominal 266,7 l/h	203,6 g/h

NG:

Si votre apparéil est réglé en usine pour être alimenté au gaz naturel avec Tuyau

TFEM：

Pour raccorder votre cusinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez vous que le tuyau que vous utilisez est conforme à la norme NF D 36100 / 36103 / 36121.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE RACCORDEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

LPG:

Si votre apparéil est réglé en usine pour être alimenté au gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU Si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM

Utilisez le raccord fourni avec les pieces de rechange. Assurez vous que le tuyau que vous utilisez est conforme à la normeNF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE RACCORDEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L'EAU SAVONNEUSE.

Nous presentons nos excuses pour les dérangements quelconques causés par des contradictions mineures dans ces instructions, pouvant etre occasionnées par l'amélioration et le développement du produit.
