2CKA006180A0026 - Interphone Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation KNX pour interphone
Marque	Busch-Jaeger
Modèle	2CKA006180A0026
Dimensions (H x L x P)	90 x 72 x 64,5 mm
Largeur	4 modules à 18 mm
Poids	Environ 0,26 kg
Indice de protection	IP20
Tension d'alimentation	Bus KNX (30 V DC)
Sortie de tension auxiliaire	30 V DC (uniquement SV/S 30.640.3.1)
Temps de maintien en cas de défaillance réseau	200 ms
Fonctions principales	Alimentation du bus KNX, surveillance de tension, protection contre courts-circuits et surcharges, indication d'état par LED bicolore
Raccordement	Bornes de bus KNX fournies
Montage	Sur rail DIN (EN 60715), dans un coffret de distribution fermé
LED d'état	Vert : tension OK ; Rouge : surcharge ou court-circuit ; Rouge clignotant : limitation de courant
Réinitialisation (Reset)	Déconnecter les bornes du bus pendant environ 20 secondes
Entretien et nettoyage	Nettoyer avec un chiffon sec ; si nécessaire, chiffon légèrement humide sans solvant ni produit caustique
Maintenance	Aucune maintenance nécessaire ; toute réparation doit être effectuée par le fabricant
Homologation	EIB/KNX selon EN 50 090-1, -2 ; Marquage CE
Conditions d'utilisation	Protéger contre l'humidité et les chocs ; utiliser uniquement dans un boîtier fermé

FOIRE AUX QUESTIONS - 2CKA006180A0026 Busch-Jaeger

Comment raccorder l'alimentation KNX Busch-Jaeger 2CKA006180A0026 ?

Raccordez les bornes de bus KNX fournies selon le marquage sur le boîtier. Assurez-vous que la tension d'alimentation est coupée avant toute connexion.

Que signifie la LED rouge allumée en permanence ?

Une LED rouge fixe indique une surcharge ou un court-circuit sur la sortie. Vérifiez les câbles et réduisez la charge si nécessaire.

Que faire si la LED clignote en rouge ?

Un clignotement rouge signifie que la limitation de courant est active en raison d'une surcharge significative. Déconnectez temporairement certains appareils du bus.

Comment réinitialiser l'appareil après un défaut ?

Pour réinitialiser, déconnectez les bornes du bus pendant environ 20 secondes, puis reconnectez-les. La ligne sera ainsi mise hors tension puis rétablie.

Quel type de montage est recommandé ?

L'appareil se monte sur un rail DIN de 35 mm (EN 60715) dans un coffret de distribution fermé. Respectez les distances de sécurité.

Puis-je utiliser cet appareil en extérieur ?

Non, l'indice de protection IP20 ne protège pas contre l'eau ni la poussière. Utilisez-le uniquement dans un environnement intérieur sec.

Comment nettoyer l'alimentation KNX ?

Utilisez un chiffon sec pour enlever la poussière. Si nécessaire, un chiffon légèrement humide sans produit chimique convient. N'utilisez jamais de solvants ou de nettoyants caustiques.

L'appareil nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien particulier. En cas de dysfonctionnement, il doit être remplacé ou réparé par un professionnel agréé.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions sont 90 mm de hauteur, 72 mm de largeur (4 modules à 18 mm) et 64,5 mm de profondeur. Le poids est d'environ 0,26 kg.

Puis-je brancher plusieurs appareils sur une seule sortie ?

Oui, mais respectez la limite de courant de la sortie. En cas de surcharge, la protection intégrée coupe l'alimentation. Calculez la consommation totale de vos appareils KNX.

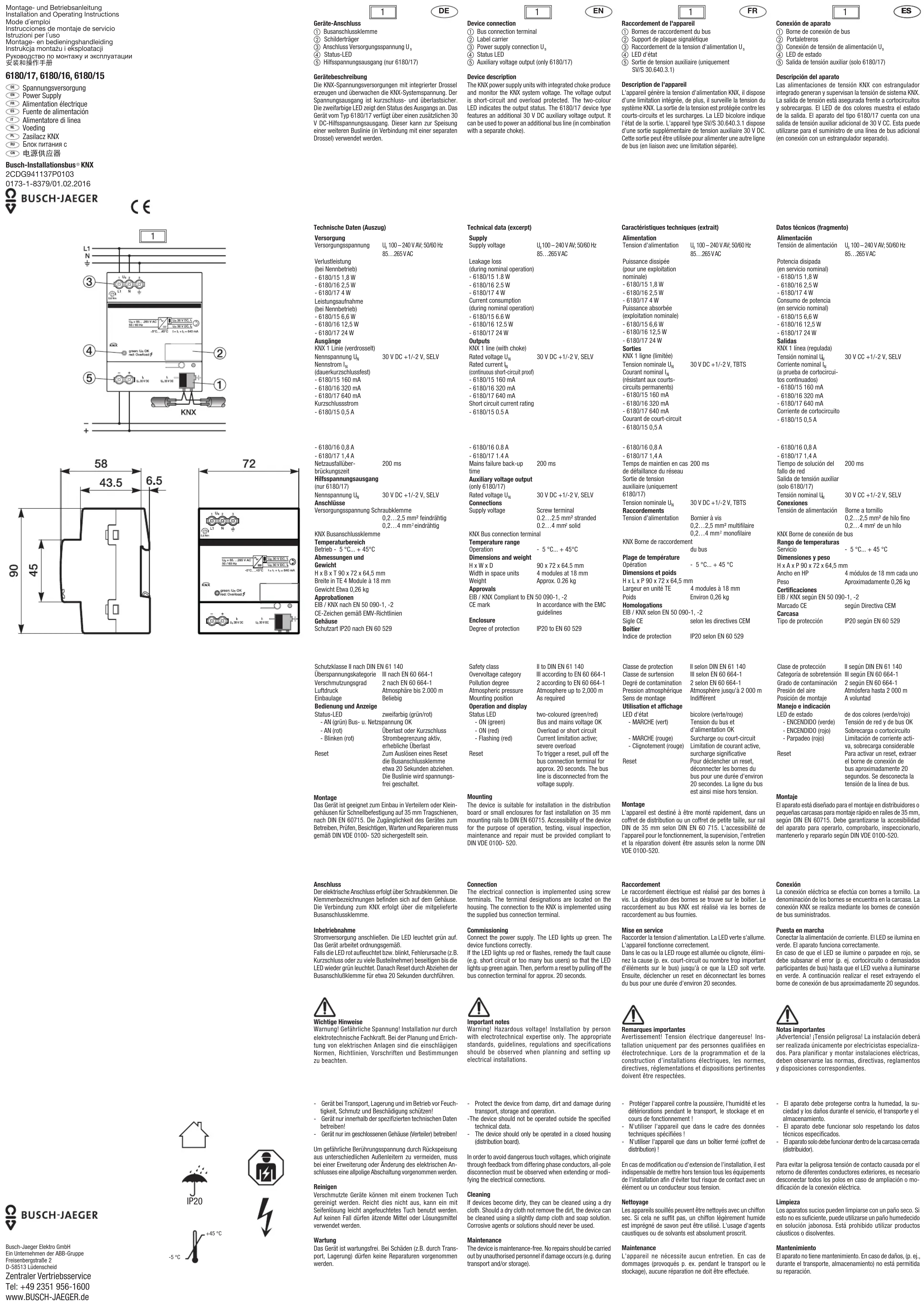

MODE D'EMPLOI 2CKA006180A0026 Busch-Jaeger

Raccordement de l'appareil

① Bornes de raccordement du bus
(2) Support de plaque signalétique
③ Raccordement de la tension d'alimentation U.
④ LED d'etat
⑤ Sortie de tension auxiliaire (uniquement
SV/S 30.640.3.1)

Description de l'appareil

L'appellé généra le tension d'alimentation KNX, il dispose de l'une limitation intégrée, de plus, il surveille la tension du système KNX. La sortie de la tension est protegée contre les courts-circuits et les surcharges. La LED biocloreique indique l'état de la sortie. L'appellé type SV/S 30 640.3.1 dispose de l'une sortie supplémentaire de tension auxiliaire 30 VDC. Cette sortie peut être utilisée pour allerment une autre ligne de bus (en liaison avec une limitation séparée).

Conexión de aparato

Temps de maintain en cas 200 ms

de defaillance du réseau

Sortie de tension

Opération
Dimensions et poids
HxLxP90x72x64,5mm
Largeur en unité TE 4 modules à 18 mm
Poids Environ 0,26 kg
Homologation
EBI / KNX selon EN 50 090-1, -2
Sigle CE selon les directives CEM
Boitier Index:
Indice de protection IP20 Selion EN 60 529

-6180/160.8A

-6180/171.4A

Classe de protection
Classe de surtension
Degre de contamination 2 selon EN 60 664-1
Pression atmospherique Atmosphere jusqu
Sens de montage

Utilisation et a

LED d'etat
- MARCHE (vert)
d'alimentation OK
- MARCHE (rouge) Surcharge ou cour
- Clignotement (rouge) Limitation de courant surcharge significale
Peanut

Reset

deconnecter les bornés dubus pour une durée d'environ
sous pour la durée d'unbrivé20 secondes La jînne du brivé
est ainsi mise hors tension.

Montage

L'apparéel est destiné à être monte rapidement, dans un coffret de distribution ou un coffret de petite taille, sur rail DIN DE 35 mm selon DIN EN 60 715. L'accessibilité d'apparéel pour le fonctionnement, la supervision, l'entrellement et la réparation doivent être assureses selon la norme DIN VDE 0100-520.

Conexión

La connexion électrica se estécuté avec bornes a tamilou. La dénomination de los besons se esencuentra en la carcasa. La connexion KNX se exécute mediante los bornes de connexion de bus suministrados.

Puesta en marcha

Protégé l'aparèce contre la souscissée, l'humidité et les déléterisations persistant le transport, le stockage et le contrôle.
N'utiliser l'appareil que dans le cadre des données techniques specifiées!
N'utiliser l'apparel que dans un boilier fermé (coffret de distribution)

En cas de modification ou d'extension de l'installation, il est indispensable demettre hors tension tous les équipements de l'installation après d'éviter tout risque de contact avec un élément ou un conductor sous tension.

Nettoyage

Les apparciels ousiels pouvient être nettoyées avec un chiffon scé. Si cela ne suffais pau, un chiffon légersée humide est impregnée de façon peut être utilisée. L'usage d'agents causiques ou de solvents est absolument proscrit.

Maintenance

L'appellé ne nécessite aussi certains entretien. En cas de l'origine, la nature des propriétaires est générale (et une stockage), aucune réparation ne doit être effectée.

Limpieza
