Type de produit	Module d'alimentation pour interphone KNX
Marque	Busch-Jaeger
Modèle	2CKA006180A0027
Dimensions (L x l x H)	90 x 72 x 64,5 mm (4 modules à 18 mm)
Poids	0,26 kg
Alimentation	Tension de bus KNX (30 V CC)
Sortie auxiliaire (modèle SV/S 30.640.3.1)	30 V CC, protégée contre les courts-circuits et surcharges
LED d'état	Bicolore indiquant l'état de la sortie
Fonctions principales	Alimentation du bus KNX, limitation intégrée, surveillance de tension
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide; ne pas utiliser de solvants
Maintenance	Aucun entretien nécessaire; réparations exclusivement par le fabricant
Sécurité	Utiliser uniquement dans un coffret de distribution fermé; couper l'alimentation avant toute intervention
Degré de protection	IP20 (estimation standard pour usage intérieur)
Température de fonctionnement	-5°C à +45°C
Homologations	FID:UNIFocal EN 50 800-1-2
Largeur (modules)	4 modules (72 mm)

FOIRE AUX QUESTIONS - 2CKA006180A0027 Busch-Jaeger

Comment installer l'appareil 2CKA006180A0027 ?

Installez l'appareil dans un coffret de distribution fermé. Raccordez les bornes de bus et l'alimentation selon le schéma de la notice. Assurez-vous que l'appareil est hors tension avant toute connexion.

Quelle est la tension de sortie de l'alimentation ?

La tension de sortie principale est la tension de bus KNX (30 V CC). Le modèle SV/S 30.640.3.1 dispose en plus d'une sortie auxiliaire 30 V CC protégée.

Que faire en cas de panne de courant ?

L'appareil dispose d'un temps de maintien de 200 ms en cas de défaillance réseau. Pour une protection supplémentaire, utilisez une alimentation sans coupure (UPS).

Comment nettoyer l'appareil ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de solvants ou produits caustiques qui pourraient endommager l'appareil.

Puis-je utiliser l'appareil sans coffret ?

Non, l'appareil doit être installé dans un coffret de distribution fermé pour garantir la protection contre les contacts directs et les influences extérieures.

Quelle est la température de fonctionnement ?

L'appareil fonctionne dans une plage de température de -5°C à +45°C. Évitez les variations brusques et l'humidité.

Comment savoir si l'appareil fonctionne correctement ?

La LED bicolore indique l'état de la sortie. Une LED verte signifie un fonctionnement normal ; une LED rouge ou éteinte indique un défaut.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation et les connexions. Si la LED reste éteinte, l'appareil est peut-être défectueux. Contactez le fabricant pour une réparation.

L'appareil est-il compatible avec d'autres systèmes KNX ?

Oui, cet alimentation est conçue pour les installations KNX standard et est compatible avec tous les appareils certifiés KNX. Respectez les normes EN 50 800-1-2.

Où puis-je télécharger la notice ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

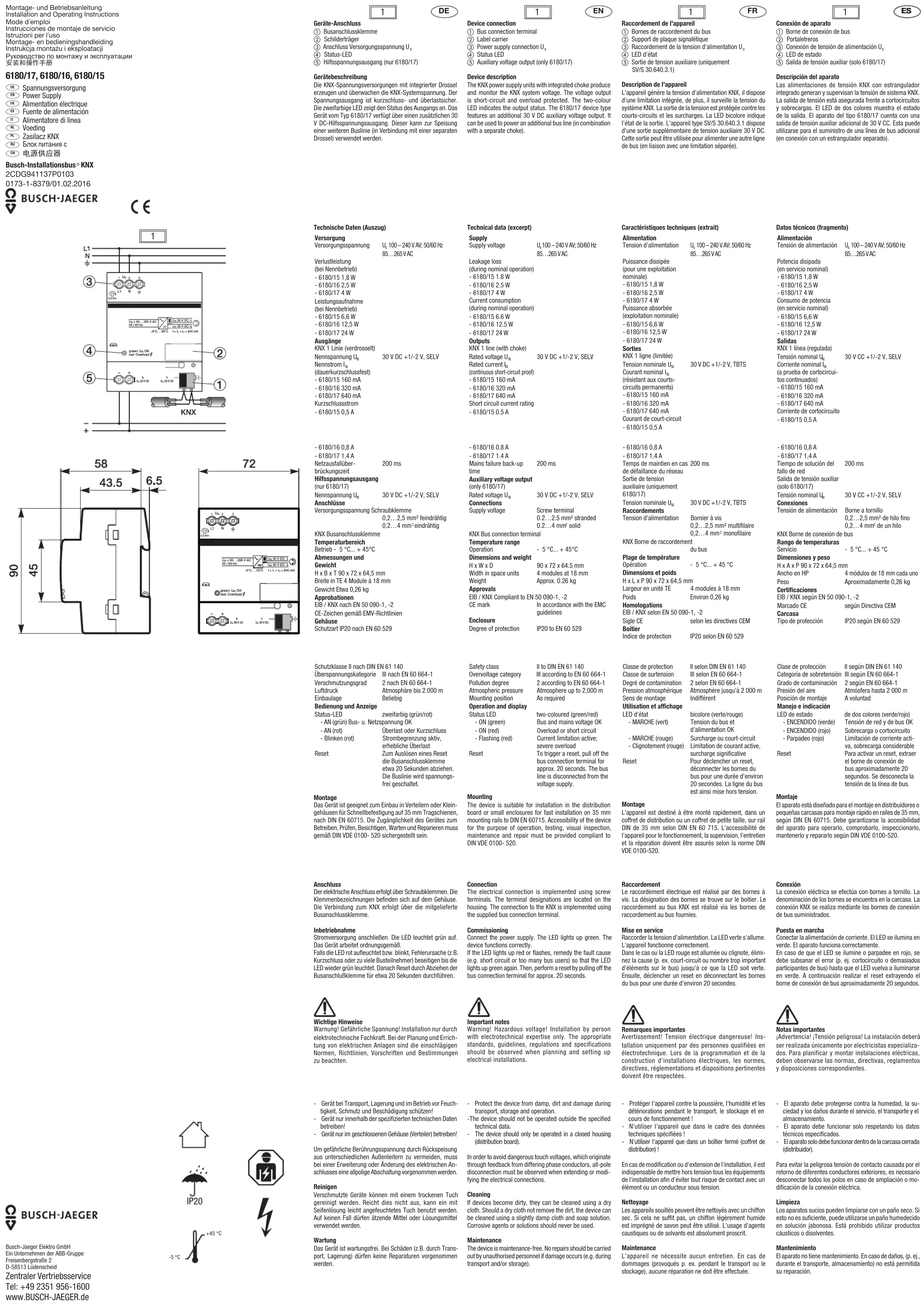

MODE D'EMPLOI 2CKA006180A0027 Busch-Jaeger

Raccordement de l'appareil

① Bornes de raccordement du bus
② Support de plaque signalétique
③ Raccordement de la tension d'alimentation U_s
④ LED d'êta
⑤ Sortie de tension auxiliaire (uniquement
SV/S 30.640.3.1)

Description de l'appareil

L'appellé généra le tension d'alimentation KNX, il dispose de l'une limitation intégrée, de plus, il survise la tension du système KNX. La sortie de la tension est protegée contre les courts-circuits et les surcharges. La LED biocloreique indique l'état de la sortie. L'appellé type SV/S 30 640.3.1 dispose de l'une sortie supplémentaire de tension auxiliaire 30 VDC. Cette sortie peut être utilisée pour allerment une autre ligne de bus (en liaison avec une limitation séparée).

Conexión de aparato

Degré et
Degree of protection

Temps de maintien en cas 200 ms

de defaillance du réseau

Sortie de tension

Largeur en unite TE 4 modules a 18 mm

Poids Environ 0,26 kg

Homologations FID:UNIFocal EN 50,800-1,2

Protégier l'aparéel contre la piousse, l'humidité et les déterriorations pendant le transport, le stockage et en cas de l'actifs.
- N'utiliser l'appareil que dans le cadre des données techniques specifiées:
- N'utiliser l'appeare que dans un boilier fermé (coffret de distribution) !

En cas de modification ou d'extension de l'installation, it est indispensable demettre hors tension tous les équipements de l'installation afin d'éviter tout risque de contact avec un élément ou un conducteur solde tension.
Nettoyage
Les apparciels souillés peuvent être nettoyées avec un chiffon sec. Si cela ne suffit pas, un chiffon légarité humide est impregné de façon peut être utilisée. L'usage d'agents causiques ou de solvants est absolument proscrit.

Maintenance
L'appellé ne nécessite aucun entretien. En cas de l'actif, la nature et le type d'actifs (en se stockage), chaque réparation ne doit être effectue.

SchroetKlem
0.2..2.5mm²tijne draad 3.3.4.1.4.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

0,2...

5.0215.02

-5℃…+4

00:72:65m

90x72x64.5mm 4. nodules ± 18mm

4 m o d u l e s a

Co:0.26kg

Ca. 0,21

90-1-2
