Type de produit	Extension de touches à encastrer
Marque	Busch-Jaeger
Modèle	2CKA008300A0322
Catégorie	Interphone
Utilisation conforme	Pour installations Busch-Welcome® audio et vidéo, jusqu'à 99 boutons de sonnette
Nombre max. de boutons	99 (adressables sur 104 entrées)
Nombre max. d'extensions raccordables	8 par module audio à encastrer (83110)
Alimentation	Par bus 12 V DC depuis le module audio
Type de montage	Encastré (dans boîte d'encastrement standard)
Compatibilité	Modules audio 83110 et modules caméra 83501
Connexions	Bornes à vis pour bus et touches
Température de fonctionnement	-5 °C à +45 °C
Indice de protection	IP20
Matériau	Plastique, blanc (similaire aux gammes Busch-Jaeger)
Sécurité	Installation par électricien qualifié ; respecter les consignes 230 V
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, sans produits abrasifs
Réparabilité	Pièces détachées disponibles auprès du fabricant
Dimensions (approx.)	71 x 71 x 30 mm (encastrement)
Poids (approx.)	50 g

FOIRE AUX QUESTIONS - 2CKA008300A0322 Busch-Jaeger

Combien de boutons de sonnette peut-on raccorder avec cette extension ?

Vous pouvez raccorder jusqu'à 99 boutons de sonnette adressables, sur un total de 104 entrées disponibles.

Quelle est l'alimentation nécessaire pour cette extension de touches ?

L'extension est alimentée par le bus 12 V DC provenant du module audio à encastrer (83110). Aucune alimentation externe supplémentaire n'est requise.

Puis-je utiliser cette extension avec un système vidéo ?

Oui, mais pour les systèmes vidéo ou plus de 8 familles, vous devez également raccorder un module de caméra 83501.

Comment installer l'extension de touches ?

L'installation doit être réalisée par un électricien qualifié. Respectez les consignes de sécurité pour le 230 V. Raccordez les bornes '0' des entrées de touches uniquement au module audio, pas entre extensions.

Quel est le nombre maximal d'extensions raccordables ?

Vous pouvez raccorder jusqu'à 8 extensions de touches (83111) à un seul module audio à encastrer (83110).

Cette extension est-elle compatible avec tous les interphones Busch-Jaeger ?

Elle est spécifiquement conçue pour le système Busch-Welcome® et compatible avec les modules audio 83110 et modules caméra 83501.

Que faire si un bouton de sonnette ne répond pas ?

Vérifiez le câblage et l'adressage. Chaque bouton doit être adressé dans la plage 1-99. Les entrées 100-104 sont ignorées. Consultez la notice de programmation du module audio.

Comment nettoyer l'extension de touches ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits nettoyants agressifs ou abrasifs qui pourraient endommager la surface.

Quelles sont les dimensions de cette extension ?

L'extension est conçue pour un montage encastré dans une boîte standard. Les dimensions approximatives sont 71 x 71 x 30 mm (profondeur d'encastrement).

Puis-je ajouter des boutons supplémentaires après l'installation ?

Oui, si vous n'avez pas atteint la limite de 99 boutons adressables. Vous pouvez raccorder une nouvelle extension ou ajouter des boutons sur des entrées libres, puis les adresser via le module audio.

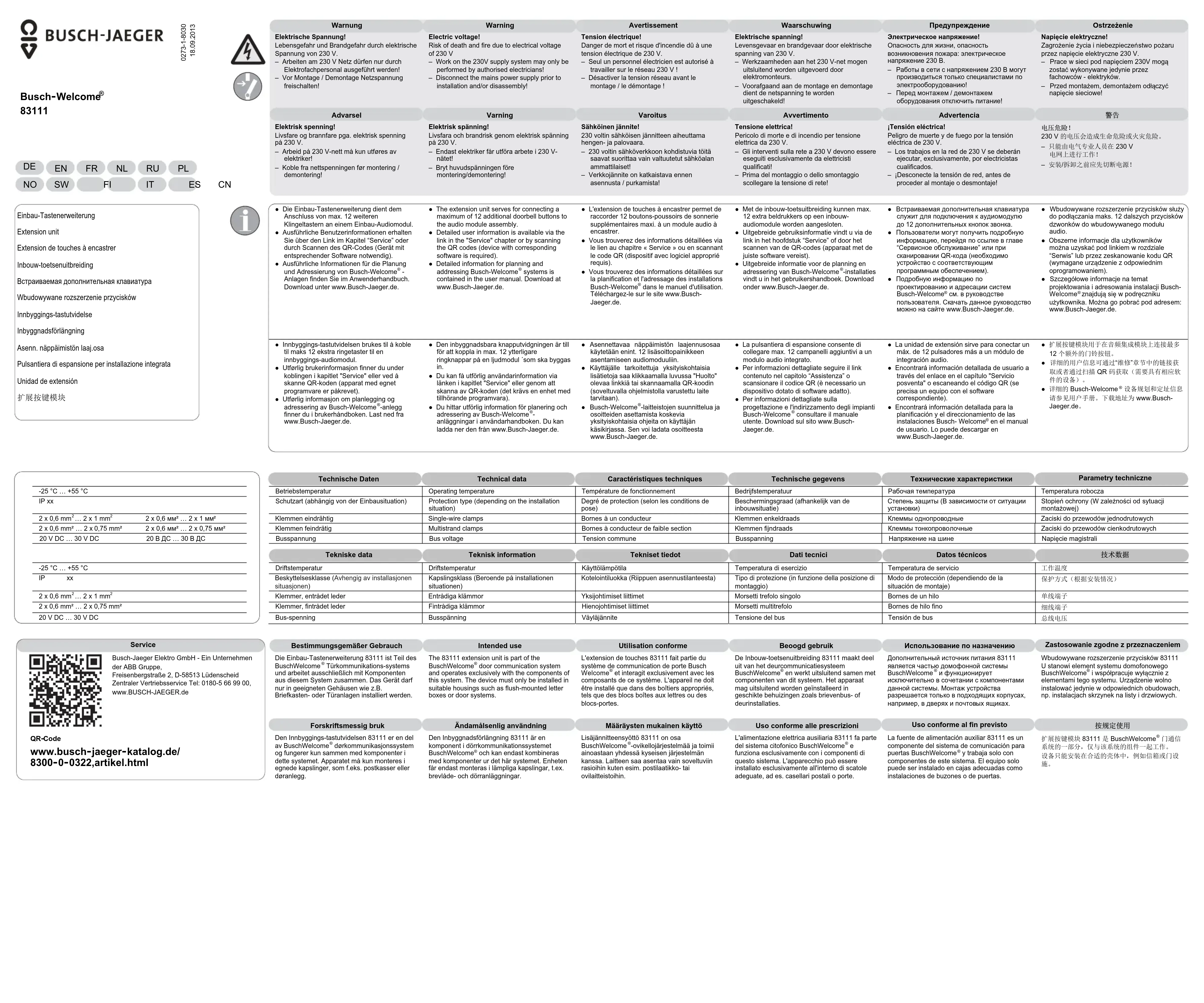

MODE D'EMPLOI 2CKA008300A0322 Busch-Jaeger

Extension de touches à encastrer

risque d'incendie dû à une

le 230 V

er électricien est autonise a éseau 230 V !

sion réseau

montage!

-

Varoitus

!

Caractéristiques techniques

Technische gegevens

Utilisation conforme

Pour les installations purement audio comportant jusqu'à boutons de sonnette, seul le module audio à encastrer et requis. Pour les systèmes vidéo ou installations comportant plus de 8 familles, le raccordement d'un module de caméra 83501 ou d'une ou plusieurs extensions de touches 83111 est nécessaire. Les extensions de touches permettent le montage d'installations Busch-Welcome® comportant jusqu'à 99 boutons de sonnette au maximum.

Les bornes "0" des entrées de touches du module audio encastré 83110 et de la ou des extensions de touches à encastrer 83111 ne doivent pas être raccordées les unes aux autres. 8 extensions de touches peuvent être raccordées au maximum à un module audio à encastrer. Seul un adressage de 99 des 104 entrées de touches rendues disponibles par ce biais est possible. Les 5 dernières entrées de touche sont ignorées et ne peuvent pas être utilisées.
