Caractéristiques techniques	Interphone Busch-Jaeger 2CKA006220A0007
Type d'appareil	Interphone
Alimentation	230 V AC
Dimensions	Non spécifiées
Utilisation	Communication audio entre l'intérieur et l'extérieur
Installation	Montage mural, nécessite un câblage électrique
Maintenance	Vérification régulière des connexions électriques
Sécurité	Conforme aux normes de sécurité électrique
Informations générales	Produit adapté pour les habitations et les bureaux

FOIRE AUX QUESTIONS - 2CKA006220A0007 Busch-Jaeger

Comment installer l'interphone Busch-Jaeger 2CKA006220A0007 ?

Pour installer l'interphone, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Que faire si l'interphone ne fonctionne pas ?

Vérifiez d'abord si l'interphone est correctement alimenté. Assurez-vous que tous les câbles sont correctement connectés et qu'il n'y a pas de court-circuit.

Comment régler le volume de l'interphone ?

Le volume peut être réglé à l'aide du bouton de réglage situé sur le panneau de l'interphone. Consultez le manuel pour des instructions détaillées.

L'interphone ne sonne pas lorsque quelqu'un appuie sur le bouton ?

Vérifiez si le câblage est correctement connecté au bouton et à l'unité intérieure. Assurez-vous également que le mode silencieux n'est pas activé.

Comment réinitialiser l'interphone aux paramètres d'usine ?

Pour réinitialiser l'interphone, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'unité pendant environ 10 secondes. Consultez le manuel pour des étapes spécifiques.

Est-ce que l'interphone a une fonction de vidéo ?

L'interphone Busch-Jaeger 2CKA006220A0007 est un modèle audio uniquement. Pour une fonction vidéo, vous devrez choisir un autre modèle compatible.

Comment remplacer le câblage défectueux ?

Si vous devez remplacer le câblage, coupez l'alimentation électrique et retirez l'interphone de son support. Remplacez le câblage défectueux par un nouveau câble en suivant les instructions du manuel.

L'interphone est-il compatible avec d'autres systèmes de sécurité ?

L'interphone peut être intégré à certains systèmes de sécurité, mais il est recommandé de consulter le manuel ou de contacter le service client pour vérifier la compatibilité.

Comment contacter le support technique pour des problèmes ?

Vous pouvez contacter le support technique de Busch-Jaeger via leur site web ou par téléphone. Assurez-vous d'avoir le numéro de modèle et les détails de votre problème à portée de main.

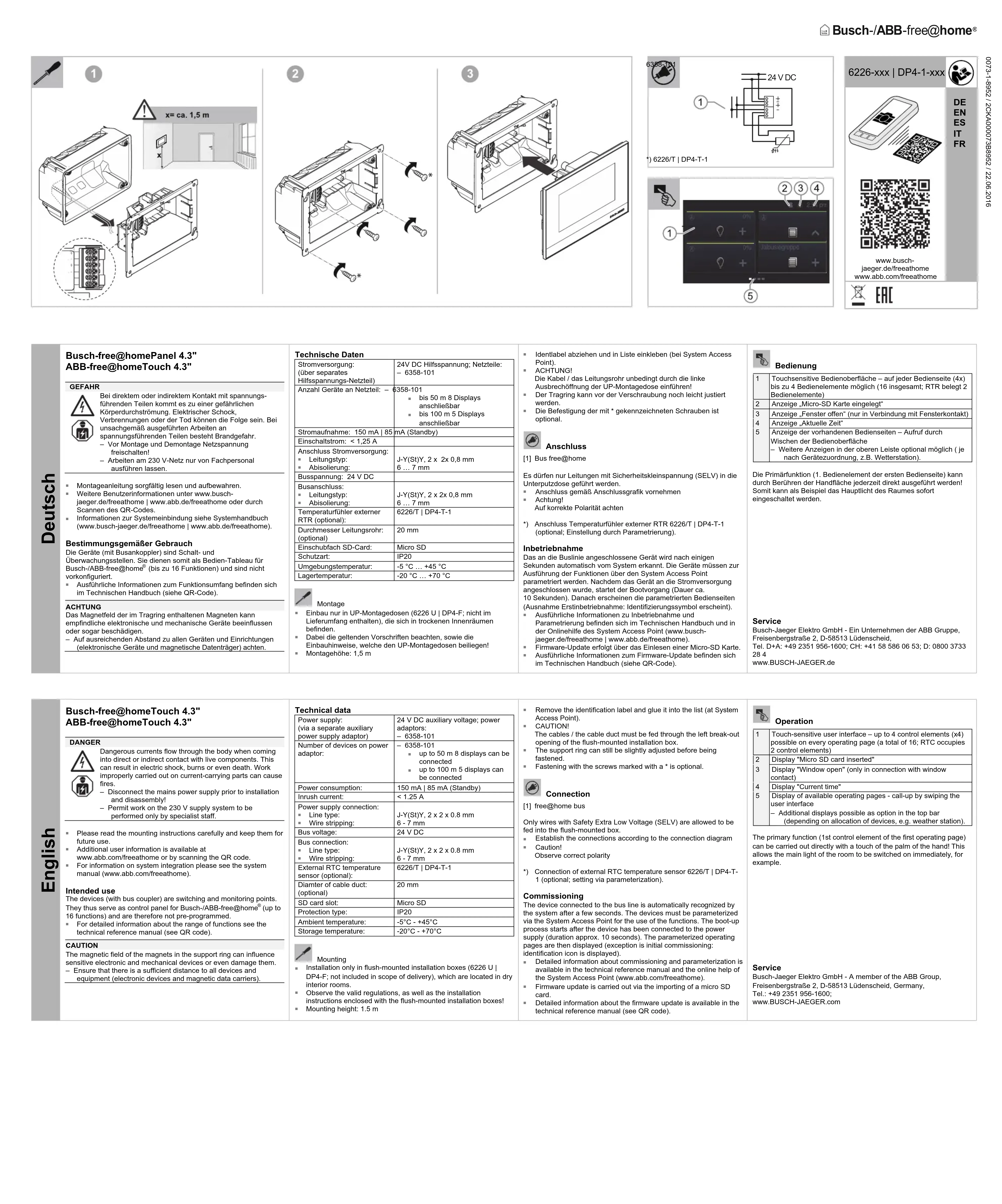

MODE D'EMPLOI 2CKA006220A0007 Busch-Jaeger

Los equipos (con occaplonado de bus) sonUNTOS de commutacion y control, por lo que silven como panel de mando para Busch-/JAB-100.
2.2.2.2.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.
- Saidaenaformationmasiddalatabesobrelasfoncines,consulte elmanut的专业（vexeilegórdQR）

ATENCIón

1 Un contact direct ou indirect avec des pièces sous tension entrée un passage de courant dangereux dans le corps.
2 Contain l'actif de la vie, qui est générale et ne s'est pas ou la mort. Risque d'accendie en cas de travaux effectuels de manière incorrecte sur les pièces sous tension.
3 L'actif de la vie, qui est générale et ne s'est pas ou la mort.

• Déconnecté la tension sectoral avant tout montage et démontage!

• Confier les interventions sur l'alimentation électrique

230 V uniquement a du personnel qualifie!

• Lire attentivement et conservation les instructions de montage.
• Des informations d'utilisation supplémentaires sont disponibles sur le site www.abb.com/freeth arose ou en scannant le code QR.
• Lire la documentation du système, voir le manue système (www.abb.com/freethome).

Utilisation conformes

Les apparèlès (aVEC coupleur de bus) constituent des points de commutation et de surveillance. Ilis serontducte de tableau de commande pour Busch-/ABB-figre@home" (16 fonctions maxi.) et ne sont pas pré-configurés.

• Des informations détaillées sur la gamme des fonctions sont disponibles dans le manuel technique (voir le code QR).

ATTENTION

Le champ magnétique émis par l'aimant intégrant à la bague-support risque d'influencer ou même de détention des appelléslectroniques.

• Veilager à respecter une distance suffisante par rapport à tous les apparilés et disposifs (apparilés électroniques et supports de

données magnétiques).

\section*{Caracteristiques techniques}

Alimentation électrique : (via adaptateur secteur de tension auxiliaire)	Tension axillaire 24V DC ; adaptateurs secteur : - 6358-101
Nombre d'aparareilis raccordés à l'adaptateur secteur :	- 6358-101■ 50 m maxi, 8 afficheurs peuvent être raccordés■ 100 m maxi, 5 afficheurs peuvent être raccordés
Consommation de courant :	150 mA | 85 mA (Standbay)
Courant de fermeture :	< 1,25 A
Raccordement d'alimentation électrique : • Type de cable : • Dénuded sur :	J-Y(SI)Y, 2 x 2x 0,8 mm6 ... 7 mm
Tension de bus :	24 V DC
Raccordement bus : • Type de cable : • Dénuded sur :	J-Y(SI)Y, 2 x 2x 0,8 mm6 ... 7 mm
Sonde de température thermostat d'ambiance exteme (en option) :	6226/T | DP4-T-1
Diamètre de gaine de cables : (en option)	20 mm
Slot de carte SD Micro SD
Type de protection :	IP 20
Température ambiente :	-5°C à +45 °C
Température de stockage :	-20°C à +70 °C

Montage

• Montage uniquement dans les botiers de montage encastre (B10) (en 2500, 3000 et 4000), dans la rivaison), situés dans des pôts intéérées non humides.

• Respecte dans ce cadre les réglements en vigueur ainsi que qu'les signes de montage jointes aux boliers de montage encastree.
  Hauteur de montage:1,5m

• Retirer l'étiquette et la coller sur la liste (au niveau de System Access Point).

ATTENIONI
Introduirempereivementlescables/la gaine de cables dans
Iouverture de pre-perforee du boitier de montage encastre!
La bague-support peut encore être légarement ajustée avant le
Vissage:

Raccordement

[1] Bus free@home

Seule l'utilisation de cables très basse tension (SELV) est autorisée dans le botler encastré.

Realiser le raccordement conformément au schema de
-Attention:
Veiller à ce que la polarité soit correcte.

Raccordement de sonde de temperature thermostat d'ambiance autore 6326T+DP4 T-1 (on operation of single non compressible)

Mise en service

Le système déetecte automatiquement l'apparéil raccordé à la ligne de bus au bout de quelques secondes. Un paramétrique des apparilés via le System Access Point en vue de l'execution des fonctions est nécessaire. A issue du raccordement d'apparéil à l'alimentation électrique, le démarrage commence (durée d'environ, 10 secondes). Ensuite, les pages de commande paramétrées apparaisent ensuite (exception lors de la première mise en service, le symbole d'identification s'affiche):

Des informations détaillées sur la mise en service et le
paramétrage sont disponibles dans le manuel technique et l'aide
en ligne du System Access Point (www.abb.com/freeathome).
La mise a jour du firmware a lieu par la lecture d'une carte Micro SD
Des informations détaillées sur la mise à jour du firmware sont
disponibles dans le manuel technique (voir le code QR).

Utilisation

1	Interface utilisé tactile - (4x) jusqu'à 4 éléments de commande (16 au total ; le thermostat d'ambiance occupe 2 éléments de commande) possibles sur chaque page de commande

2	Afficheç × Carte Micro SD introduite *
3	Afficheç × Fènêtre ouverté » (uniquement conjointement à un client)

4 Affichage « Heute actuelle »

5 Affichage des pages de commande disponible – appel par balayage de l'interface utilisateur - Autres affichages éventuellément possibles dans la barre supérieure (suivant l'afactation d'apparel, par ex. station métlo).

La fonction primaire (1er élément de commande de la première page de commande) peut être exécutée directement à tout moment par effacement de la paume de la main ! Cecil permet, par exemple, d'allumer immeditaté le clairidge principal de la peque.

Service

Busch-Jaeger Elektro GmbH - une société du groupe ABB, Fenniskopstrasse 2, D-58512 Lübeck,
Tel. E: [phone]; CH: [phone]
