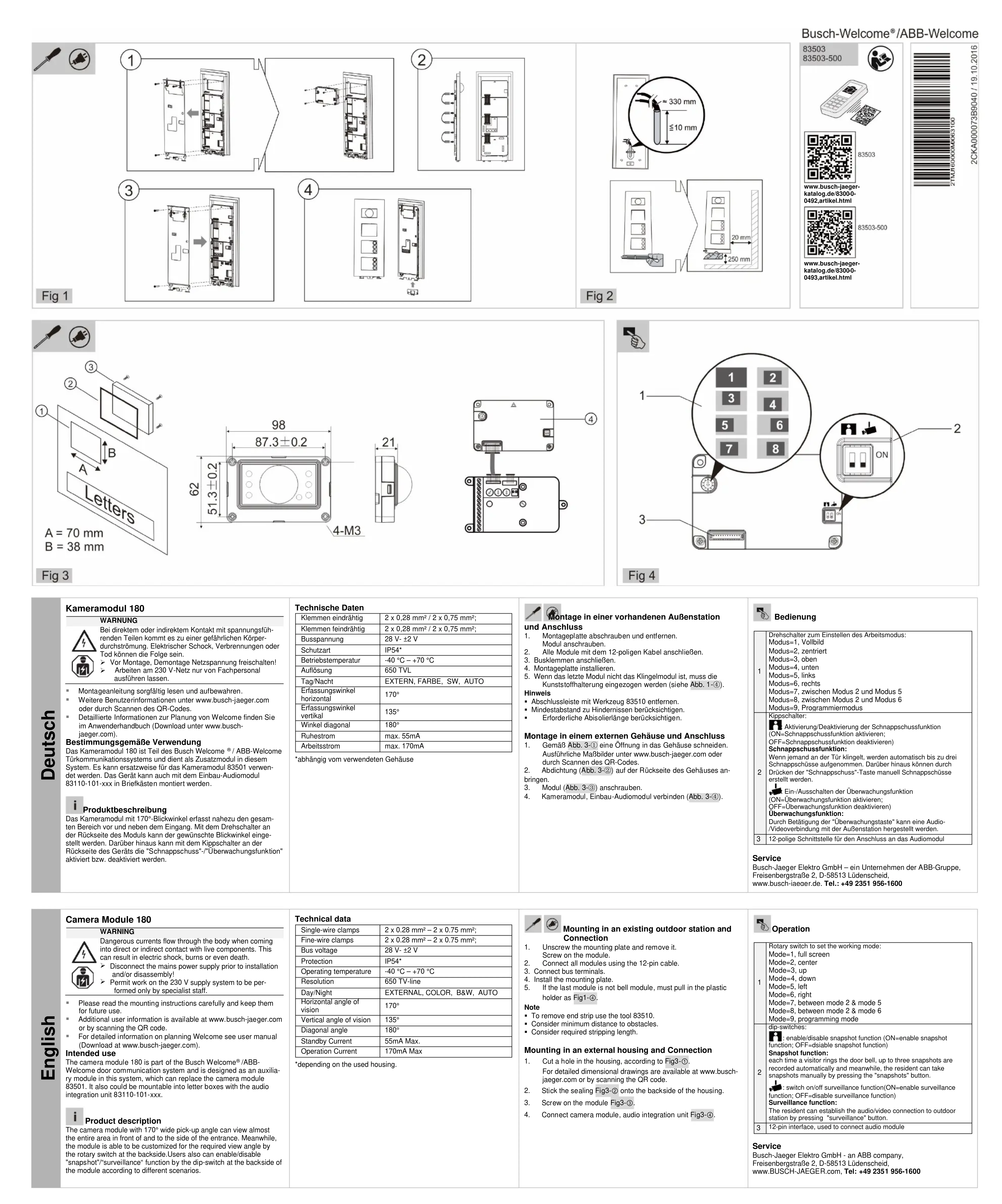

MODE D'EMPLOI 2CKA008300A0492 Busch-Jaeger

Un contact direct ou indirect avec des pièces sous tension entraîne un passage de courant dangereux dans le corps. Celui-ci risque d'entraîner un choc électrique, des brûlures ou la mort.

Décrocher la tension secteur avant tout montage et démontage!

Confier toute intervention sur l'alimentation électrique en 230V uniquement au personnel spécialisé!

• Lire attentivement et conserver les instructions de montage.
• Des informations utilisateurs supplémentaires sont disponibles sur le site www.busch-jaeger.com ou en scannant le code QR.
• Vous trouvenes des informations detaillées sur la planification de systèmes Welter receive dans le manuel d'utilisation (telechargeable, l'ADDRESS www. busch-jaeger. com). Utilisation conforme Le Module de camera 180 fait partir du systeme di interphonique Busch Welcome ^61 ABB-Welcome et sort de module supplémentaire dans les programmes d'interphonique (CIFAC), le programme de la camera 83501. Un montage de l'appliée dans des boltes à lettres, is also possible with the module audio to encastment 8310-110-1xxx.

Description du produit

Ce programme de caméra doté d'un angle de visée couvre quasiment intégralement la zone devant et à côté de l'entière. Le commutateur rotatif situé à l'arrière permet de régler l'angle de visée souhaité. De plus, l'interrupteur basculant se trouvant à l'arrière de l'appareil permet d'activer ou de désactiver la « fonction instantanée ≈ / = fonction de surveillance »

Caractéristiques techniques

Bomés à un conduc-teur	\( 2 \times {0.28}{\mathrm{\;{mm}}}^{2}/2 \times {0.75}{\mathrm{\;{mm}}}^{2} \) ;
Bomés à fils de faible section	\( 2 \times {0.28}{\mathrm{\;{mm}}}^{2}/2 \times {0.75}{\mathrm{\;{mm}}}^{2} \) ;
Tension du bus	\( {28}\mathrm{\;V} - \pm 2\mathrm{\;V} \)
Dégré de protection	IP54*
Température de fonctionnement	-40 °C à +70 °C
Résolution	650 TVL
Jour/Nuit	EXTERNE, COULEUR, MONO- CHROME, AUTO
Angle de détéction horizontal	170°
Angle de détéction vertical	135°
Angle diagonal	180°
Courant de repos	55 mA maxi.
Courant de travail	170 mA maxi.

* en fonction du boîtier utilisé

Montage dans un interphone extérieur et raccordement

1. Dévissez la plaque de montage et retirez-la. Vissez le module.
2. Raccordez tous les modules avec le câble à 12 pôles.
3. Raccordez les bornes de bus. 4. Installez la plaque de montage.
4. Installe la plaque de montage.
5. Si le dernier module n'est pas un module de sonnette, le support plastique doit être enfoncé (cf. figure 1-4)

Notice

Retirez la baguette de terminaison à l'aide de l'outil 83510. - Respectez le dégagement minimal par rapport aux obstacles. - Tenez compte de la longueur dénudée requise.

Montage dans un boîtier externe et raccordement

Coupez une ouverture dans le boitier conformément à la figure 3-①

Des plans d'encombrement détaillés sont disponibles sur le site www.bosch-jaeger.com ou en scannant le code QR. 2. Mettez le joint (fig. 3:2) en place. 3. Vissez la module (fig. 3:2). 4. Raccordez le module de camera et le module audio encastrables (fig. 3-4).

Utilisation

1	Commutateur rotatif permettant de rédigre le mode de travail : Mode=1, plein-écran Mode=2, centré Mode=3, en haut Mode=4, en bas Mode=5, gauche Mode=6, droite Mode=7, entre mode 2 et mode 5 Mode=8, entre mode 2 et mode 6 Mode=9, mode de programmation
2	Interrupteur à basque : 1: activation/désacraliation de la fonction Instantante (ON=activé la fonction instantanée ; OFF=desacraliation la fonction instantanée) Fonction instantanée : Si qu'il un sonne à la porte, jusqu'à trois prises de vue sont réalisées automatiquelement. De plus, une pression de la touche - Instantane = permettre la création manuelle d'instantanées. 2: activation/désacraliation de la fonction de surveillance (ON=activé la fonction de surveillance ; OFF=desacraliation la fonction de surveillance) Fonction de surveillance Une pression de la « touche de surveillance » = permet d'établir une liaison audio/vidéo à l'interphone extérieur.
3	Interface à 12 pôles destinée au raccordement au module audio

Service
