Caractéristiques techniques	Détecteur de mouvements Busch-Jaeger 2CKA006200A0056, technologie infrarouge passif, portée de détection jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour l'éclairage automatique dans les couloirs, les entrées et les espaces extérieurs, permettant une économie d'énergie.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer les capteurs pour éviter les fausses détections, remplacer les piles si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel pour éviter les risques.
Informations générales	Produit conçu pour une utilisation intérieure et extérieure, résistant aux intempéries, garantie du fabricant incluse.

FOIRE AUX QUESTIONS - 2CKA006200A0056 Busch-Jaeger

Comment installer le détecteur de mouvements Busch-Jaeger 2CKA006200A0056 ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Fixez le détecteur à l'emplacement souhaité à l'aide des vis fournies. Connectez les fils conformément au schéma de câblage dans le manuel d'utilisation.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Vérifiez si l'alimentation électrique est correctement connectée et si le disjoncteur est en marche. Assurez-vous également que le détecteur est configuré pour détecter les mouvements dans la zone souhaitée.

Comment régler la sensibilité du détecteur de mouvements ?

Utilisez le potentiomètre de sensibilité situé sur le boîtier du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur de mouvements s'active-t-il avec des animaux domestiques ?

Le détecteur est conçu pour ignorer les mouvements d'animaux de petite taille. Toutefois, il peut s'activer si un animal de grande taille se déplace dans son champ de détection.

Quelle est la portée maximale du détecteur de mouvements ?

La portée maximale du détecteur de mouvements Busch-Jaeger 2CKA006200A0056 est d'environ 12 mètres, selon les conditions d'installation et l'angle de détection.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela restaurera les paramètres d'usine.

Le détecteur de mouvements fonctionne-t-il à l'extérieur ?

Oui, ce détecteur est conçu pour une utilisation en extérieur, mais il doit être installé dans un endroit protégé des intempéries directes.

Que faire si le détecteur de mouvements clignote ?

Un clignotement peut indiquer un problème d'alimentation ou un dysfonctionnement. Vérifiez les connexions électriques et, si le problème persiste, contactez le service client.

Le détecteur de mouvements peut-il être utilisé avec des lumières LED ?

Oui, le détecteur est compatible avec les lumières LED, mais assurez-vous que les lampes utilisées respectent les spécifications de puissance du détecteur.

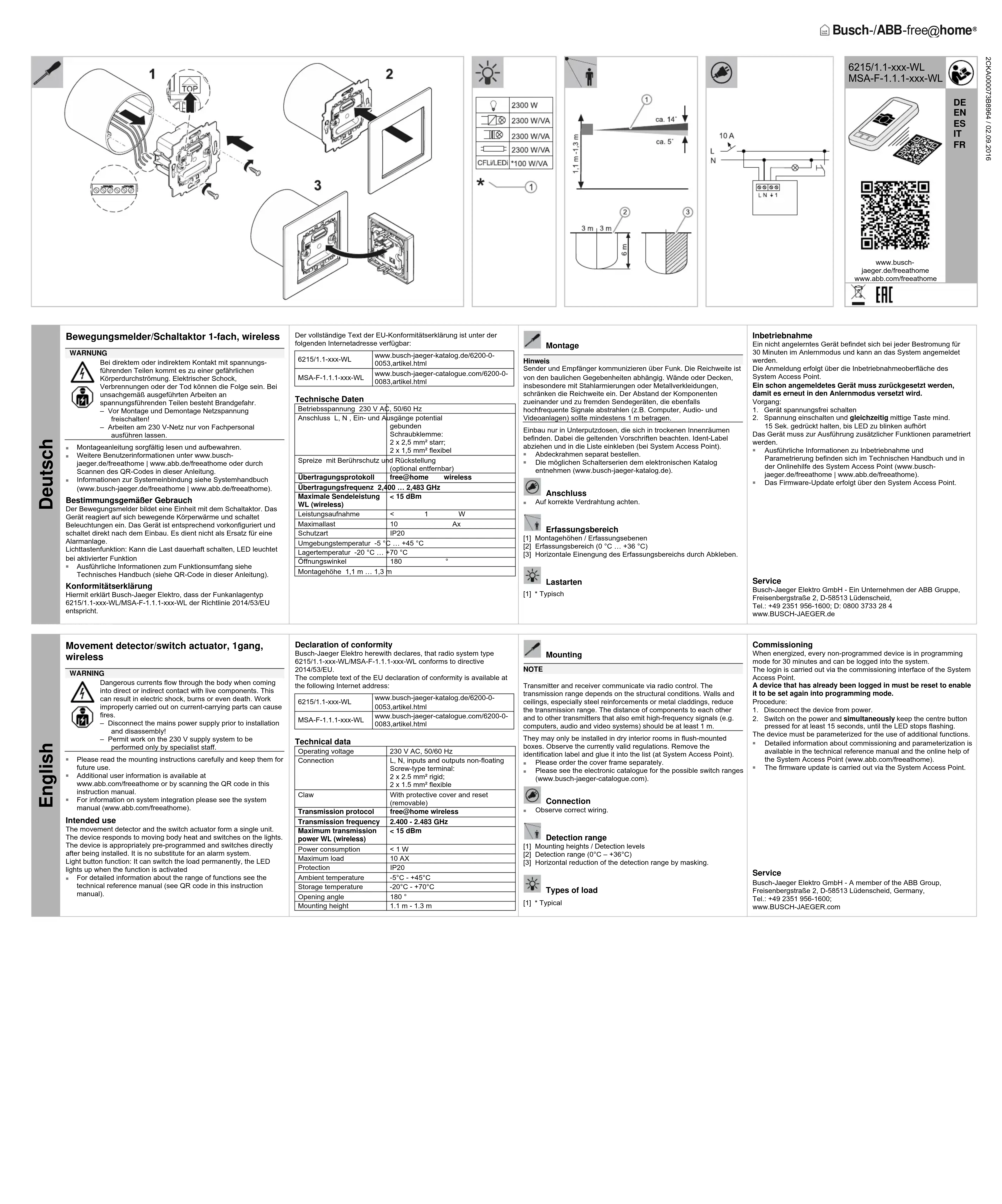

MODE D'EMPLOI 2CKA006200A0056 Busch-Jaeger

Détect. mouv./action. commut. simple, sans fil

AVERTISSEMENT

Un contact direct ou indirect avec des pièces sous tension entraîne un passage de courant dangereux dans le corps. Celui-ci risque d'entraîner un choc électrique, des brûlures ou la mort. Risque d'incendie en cas de travaux effectués de manière incorrecte sur les pièces sous tension.

- Déconnecter la tension secteur avant tout montage et démontage !

- Confier les interventions sur l'alimentation électrique

230 V uniquement à du personnel qualité !

- Lire attentivement et conserver les instructions de montage. - Des informations utilisateurs supplémentaires sont disponibles sur le site www.abb.com/freeathome ou en scannant le code QR des présentes instructions.

- Pour des informations sur l'intégration du système, voir le manue système (www.abb.com/freeathome).

Utilisation conforme

Le détecteur de mouvement et l'actionneur de commutation forment un tout. L'appareil réagit à la chaleur de corps en mouvement et allume des éclairages. L'appareil est préconfiguré en conséquence et commute directement à l'issue du montage. Il ne saurait remplacer un système d'alarme.

Fonction de touche d'éclairage : permet une commutation continue de la charge. La LED s'allume lorsque cette fonction est active.

- Le manuel technique contient des informations détaillées sur la palette de fonctions (voir le code QR des présentes instructions)

Déclaration de conformité

La société Busch-Jaeger Elektro déclare que les types de système sans fil 6215/1.1-xxx-WL/MSA-F-1.1.1-xxx-WL sont conformes aux dispositions de la directive 2014/53/CE.

Le texte complet de la déclaration de conformité CE est disponible sous l'adresse Internet suivante :

6215/1.1-xxx-WL	www.busch-jaeger-katalog.de/6200-0-0053,artikel.html
MSA-F-1.1.1-xxx-WL	www.busch-jaeger-catalogue.com/6200-0-0083,artikel.html

Caractéristiques techniques

Tension de fonctionnement 230 V AC, 50/60 Hz
Raccordement L, N, entrées	es sorties à liaison galvaniqueBorne à vis : 2 x 2,5 mm2 rigide ; 2 x 1,5 mm2 souple
Griffe	avec protection contre les contacts et rappel (retrievable en option)
Protocole de transmission	free@home wireless
Fréquence de transmission	2,400 ... 2,483 GHz
Puissance d'émission maximale WL (sans fil)	< 15 dBm
Puissance consommée	< 1 W
Charge maximale 10 Ax
Degré de protection	IP 20
Température ambiante -5 °C	à +45 °C
Température de stockage	-20 °C à +70 °C
Angle d'ouverture 180°
Hauteur de montage	1,1 m ... 1,3 m

Montage

Nota

Les émetteurs et les récepteurs communiquent par radio. La portée pouvant être atteinte dépend de la construction du bâtiment. Les murs ou les plafonds et notamment ceux dotés d'une armature en acier ou d'un revêtement métallique limitent la portée. Les composants doivent se trouver à une distance d'au moins 1 m les uns des autres ainsi que des émetteurs externes dont les signaux sont également à haute fréquence (par exemple, des ordinateurs ou des systèmes audio ou vidéo).

Montage uniquement dans des boîtes encastrées se trouvant dans des pièces intérieures non humides. En l'occurrence, respecter les prescriptions en vigueur. Retirer l'étiquette et la coller sur la liste (au niveau de System Access Point).

■ Commander séparément la plaque de recouvrement.

- Les programmes de commutateurs possibles sont disponibles dans le catalogue électronique (www.busch-jaeger-catalogue.com).

Raccordement

■ Veiller à ce que le câblage soit correct.

Plage de détection

[1] Hauteurs de montage / niveaux de détection

[2] Plage de détection (0 °C ... +36 °C)

[3] Retrecissement horizontal de la plage de detection par ruban adhésif.

Types de charge

[1] * Typique

Service

Busch-Jaeger Elektro GmbH - Una società del gruppo ABB, Freisenbergstraße 2, D-58513 Lüdenscheid,

Tel.: [phone]

Un appareil n'ayant fait l'objet d'aucun apprentissage est en mode d'apprentissage pendant 30 minutes à chaque mise sous tension et peut être enregistré auprès du système.

L'enregistrement s'effectue via l'interface de mise en service du System Access Point.

Un appareil déjà enregistré doit être réinitialisé pour pouvoir passer à nouveau en mode d'apprentissage.

Procedure

1. Mettre l'appareil hors tension

2. Mettre sous tension et appuyer simultanément sur la touche au milieu pendant au moins 15 s, jusqu'à ce que la LED cesse de clignoter.

Un paramétrage de l'appareil en vue de l'exécution de fonctions supplémentaires est nécessaire.

- Des informations détaillées sur la mise en service et le paramétrage sont disponibles dans le manuel technique et l'aide en ligne du System Access Point (www.abb.com/freeathome).

La mise à jour du micrologiciel est réalisée par le biais du System Access Point.
