2CKA006200A0058 - Détecteur de mouvements Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements avec actionneur de commutation
Marque	Busch-Jaeger
Modèle	2CKA006200A0058
Tension de fonctionnement	230 V AC, 50/60 Hz
Puissance consommée	< 1 W
Charge maximale	10 A
Angle d'ouverture	180°
Hauteur de montage recommandée	1,1 m à 1,3 m
Température ambiante	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Degré de protection	IP20
Fréquence de transmission	2,400 - 2,483 GHz
Puissance d'émission maximale	< 15 dBm
Protocole de communication	free@home wireless
Type de raccordement	Bornes à vis (2 × 2,5 mm² rigide / 2 × 1,5 mm² souple)
Fonction de touche d'éclairage	Oui (commutation continue possible)
LED indicateur	Oui
Réinitialisation	Appui long sur la touche centrale pendant au moins 15 secondes
Mode apprentissage	30 minutes après chaque mise sous tension
Type de montage	Encastré (dans boîte encastrée)
Compatibilité système	System Access Point ABB-free@home
Sécurité	Déconnecter la tension avant intervention. Réservé à un personnel qualifié.
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Informations supplémentaires	Notice et manuel technique disponibles sur www.abb.com/freeathome

FOIRE AUX QUESTIONS - 2CKA006200A0058 Busch-Jaeger

Comment réinitialiser le détecteur de mouvements Busch-Jaeger 2CKA006200A0058 ?

Pour réinitialiser l’appareil, mettez-le hors tension, puis remettez-le sous tension tout en appuyant sur la touche centrale pendant au moins 15 secondes, jusqu’à ce que la LED cesse de clignoter.

Quelle est la hauteur de montage recommandée pour ce détecteur ?

La hauteur de montage recommandée est comprise entre 1,1 m et 1,3 m du sol.

Puis-je utiliser ce détecteur comme système d’alarme ?

Non, ce détecteur est conçu pour l’éclairage et ne saurait remplacer un système d’alarme.

Comment réduire la portée de détection ?

Vous pouvez réduire horizontalement la portée de détection en appliquant un ruban adhésif sur le capteur.

Que faire si la LED ne s’allume pas ?

Vérifiez l’alimentation 230 V et le câblage. Si le problème persiste, réinitialisez l’appareil (voir question 1).

Quelle est la portée de la communication radio ?

La portée dépend de la construction du bâtiment. Les murs en acier ou revêtements métalliques limitent la portée. Les composants doivent être distants d’au moins 1 m des autres émetteurs haute fréquence.

Puis-je installer ce détecteur à l’extérieur ?

Non, l’installation est prévue uniquement dans des boîtes encastrées situées dans des pièces intérieures non humides. Le degré de protection IP20 ne convient pas à l’extérieur.

Comment enregistrer le détecteur sur le système free@home ?

L’enregistrement se fait via l’interface de mise en service du System Access Point. Un appareil non enregistré est en mode apprentissage pendant 30 minutes après chaque mise sous tension.

Que faire en cas de déclenchements intempestifs ?

Vérifiez la hauteur de montage, l’angle et la zone de détection. Assurez-vous qu’aucune source de chaleur (radiateur, animal) ne se trouve dans le champ. Réduisez la portée si nécessaire.

Comment nettoyer le détecteur ?

Nettoyez le boîtier avec un chiffon sec et doux. N’utilisez pas de produits chimiques agressifs ou abrasifs.

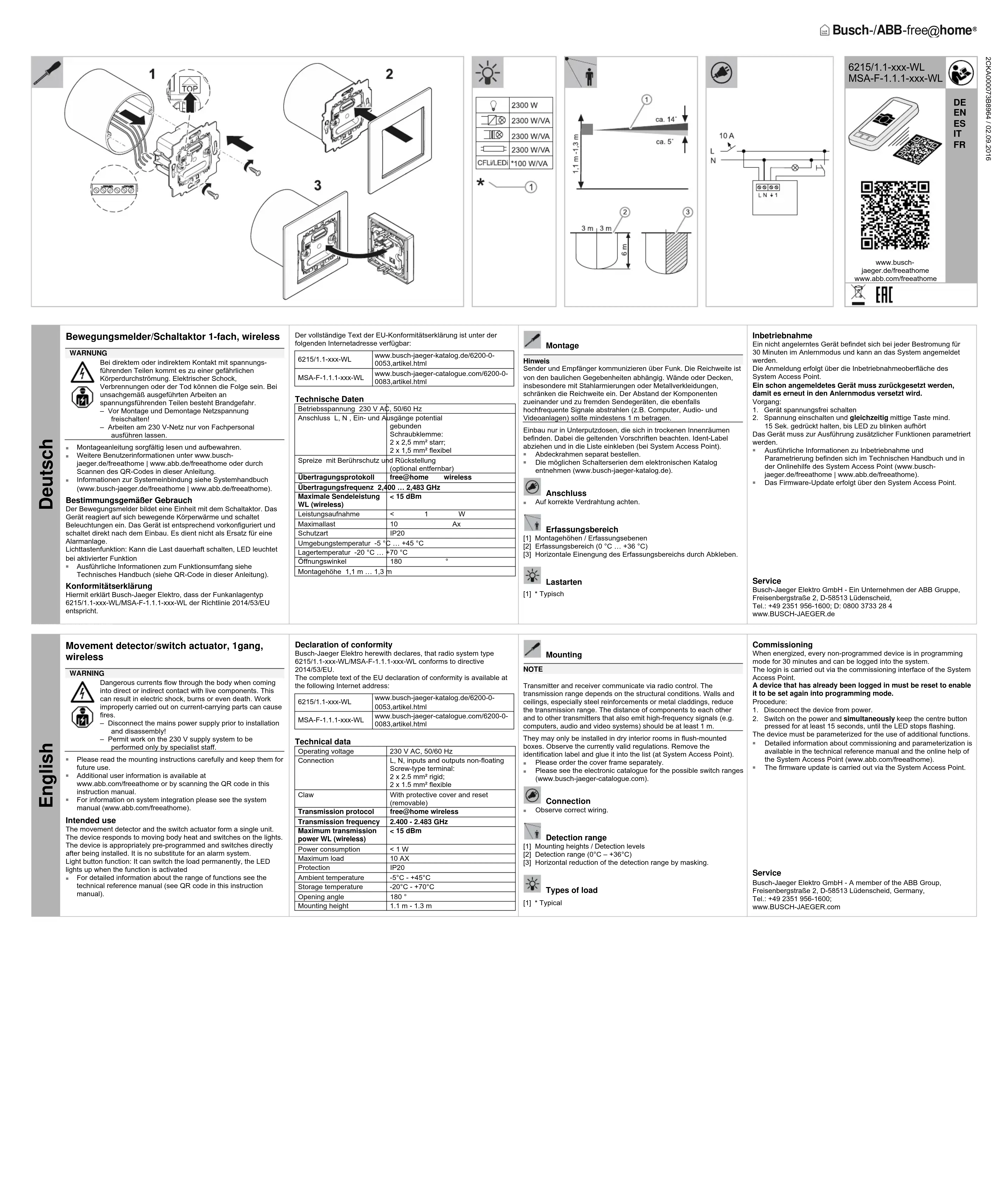

MODE D'EMPLOI 2CKA006200A0058 Busch-Jaeger

Détect. mouv./action. commut. simple, sans fil

AVERTISSEMENT

Un contact direct ou indirect avec des pièces sous tension entraîne un passage de courant dangereux dans le corps. Celui-ci risque d'entraîner un choc électrique, des brûlures ou la mort. Risque d'incendie en cas de travaux effectués de manière incorrecte sur les pièces sous tension.

- Déconnecter la tension secteur avant tout montage et démontage !

– Confier les interventions sur l'alimentation électrique

230 v uniquement à du personnel qualité !

- Lire attentivement et conserver les instructions de montage. - Des informations utilisateurs supplémentaires sont disponibles sur le site www.abb.com/freeathome ou en scannant le code QR des présentes instructions.

- Pour des informations sur l'intégration du système, voir le manue système (www.abb.com/freeathome).

Utilisation conforme

Le détecteur de mouvement et l'actionneur de commutation forment un tout. L'appareil réagit à la chaleur de corps en mouvement et allume des éclairages. L'appareil est préconfiguré en conséquence et commute directement à l'issue du montage. Il ne saurait remplacer un système d'alarme.

Fonction de touche d'éclairage : permet une commutation continue de la charge. La LED s'allume lorsque cette fonction est active.

- Le manuel technique contient des informations détaillées sur la palette de fonctions (voir le code QR des présentes instructions)

Déclaration de conformité

La société Busch-Jaeger Elektro déclare que les types de système sans fil 6215/1.1-xxx-WL/MSA-F-1.1.1-xxx-WL sont conformes aux dispositions de la directive 2014/53/CE.

Le texte complet de la déclaration de conformité CE est disponible sous l'adresse Internet suivante :

6215/1.1-xxx-WL	www.busch-jaeger-katalog.de/6200-0-0053,artikel.html
MSA-F-1.1.1-xxx-WL	www.busch-jaeger-catalogue.com/6200-0-0083,artikel.html

Caractéristiques techniques

Tension de fonctionnement	230 V AC, 50/60 Hz
Raccordement L, N, entrées	es et sorties à liaison galvaniqueBorne à vis : 2 × 2,5 mm ^2 rigide ; 2 × 1,5 mm ^2 souple
Griffe	avec protection contre les contacts et rappel (retrievable en option)
Protocole de transmission	free@home wireless
Fréquence de transmission	2,400 ... 2,483 GHz
Puissance d'émission maximale WL (sans fil)	< 15 dBm
Puissance consommée	< 1 W
Charge maximale 10 Ax
Degré de protection	IP 20
Température ambiante -5 °C	± 45 °C
Température de stockage	-20 °C ± 70 °C
Angle d'ouverture 180°
Hauteur de montage	1,1 m ... 1,3 m

Montage

Nota

Les émetteurs et les récepteurs communiquent par radio. La portée pouvant être atteinte dépend de la construction du bâtiment. Les murs ou les plafonds et notamment ceux dotés d'une armature en acier ou d'un revêtement métallique limitent la portée. Les composants doivent se trouver à une distance d'au moins 1 m les uns des autres ainsi que des émetteurs externes dont les signaux sont également à haute fréquence (par exemple, des ordinateurs ou des systèmes audio ou vidéo).

Montage uniquement dans des boîtes encastrées se trouvant dans des pièces intérieures non humides. En l'occurrence, respecter les prescriptions en vigueur. Retirer l'étiquette et la coller sur la liste (au niveau de System Access Point).

- Commander séparément la plaque de recouvrement. - Les programmes de commutateurs possibles sont disponibles dans le catalogue électronique (www.busch-jaeger-catalogue.com).

Raccordement

■ Veiller à ce que le câblage soit correct.

Plage de détection

[1] Hauteurs de montage / niveaux de détection

[2] Plage de détection (0 °C ... +30 °C) [3] Rétrécissement horizontal de la plage de détection par ruban adhésif.

Types de charge

[1] * Typique

Service

Busch-Jaeger Elektro GmbH - Una società del gruppo ABB, Freisenbergstraße 2, D-58513 Lüdenscheid, Tel.: [phone]; www.BUSCH-JAFGER.com

Mise en service

Un appareil n'ayant fait l'objet d'aucun apprentissage est en mode d'apprentissage pendant 30 minutes à chaque mise sous tension et peut être enregistré auprès du système.
L'enregistrement s'effectue via l'interface de mise en service du System Access Point.
Un appareil déjà enregistré doit être réinitialisé pour pouvoir passer à nouveau en mode d'apprentissage.
Procedure
1. Mettre l'appareil hors tension 2. Mettre sous tension et appuyer simultanément sur la touche au milieu pendant au moins 15 s, jusqu'à ce que la LED cesse de clignoter
Un paramétrage de l'appareil en vue de l'exécution de fonctions supplémentaires est nécessaire.
- Des informations détaillées sur la mise en service et le paramétrage sont disponibles dans le manuel technique et l'aide en ligne du System Access Point (www.abb.com/freeathome).
- La mise à jour du micrologiciel est réalisée par le biais du System Access Point.

Service
