| Type de produit | Cave à vin |
| Capacité | 10 bouteilles |
| Température réglable | De 5 à 20 °C |
| Type de refroidissement | Refroidissement thermoélectrique |
| Niveau sonore | Silencieux (moins de 30 dB) |
| Éclairage intérieur | LED |
| Dimensions | Largeur : 30 cm, Hauteur : 65 cm, Profondeur : 50 cm |
| Panneau de contrôle | Numérique avec affichage LED |
| Consommation énergétique | Classe énergétique A |
| Matériaux de construction | Corps en acier inoxydable et porte en verre trempé |
| Utilisation | Idéale pour le stockage de vins rouges et blancs |
| Maintenance | Nettoyage régulier de l'intérieur et de l'extérieur |
| Sécurité | Verrouillage de porte pour protéger le contenu |
| Garantie | 2 ans |
| Informations supplémentaires | Ne pas exposer à la lumière directe du soleil |
FOIRE AUX QUESTIONS - KRWS 9010 KITCHENAID
Questions des utilisateurs sur KRWS 9010 KITCHENAID
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cave à vin au format PDF gratuitement ! Retrouvez votre notice KRWS 9010 - KITCHENAID et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KRWS 9010 de la marque KITCHENAID.
MODE D'EMPLOI KRWS 9010 KITCHENAID
Instructions de montage

Kit d'installation fourni 4
Tiroir-cellier dimensions d'encombrement 5
Kit d'installation 6
Préparation du meuble pour l'insertion du r tiroir-cellier 8
Montage des deux étriers fournis dans le kit d'installation 9, 10
Insertion du tiroir-cellier dans le meuble 13
Insertion du revêtement en polypropylène alvéolaire 16
Installation terminée 17
Kit d'installation fourni
Le tiroir-cellier est conçu pour être encastré et non pour être installé en pose libre.
L'installation et la maintenance doivent être réalisées, au minimum, par deux techniciens spécialisés.
INSTALLER LE TIROIR-CELLIER UNIQUEMENT SOUS LE PLAN DE TRAVAIL DE LA CUISINE
Vérifiez que le tiroir-cellier est fixé à l'armoire adjacente à l'aide des étriers fournis.
NE PAS INSTALLER LE TIROIR-CELLIER EN COLONNE. NE PAS INSTALLER LE TIROIR-CELLIER SÉPARÉMENT OU DANS UN MEUBLE À PART.
Installé de la sorte, le tiroir-cellier serait en position instable et risquerait de basculer, engendrant des dommages matériels ou corporels.
N'utilisez pas l'appareil s'il est endommagé, s'il ne fonctionne pas correctement, s'il est partiellement démonté ou si des composants sont cassés ou manquants, de même si vous constatez que le cordon d'alimentation ou la prise sont abîmés.
Assurez-vous que le cordon d'alimentation est positionné de manière telle à éviter tout risque d'écrase-ment, de trébuchement, d'endommagement, et qu'il n'est soumis à aucune contrainte.
Évitez d'installer ou d'entreposer l'appareil dans des endroits où il existe un risque de gel ou d'exposition aux intempéries.
L'aire minimum requise dans la plinthe pour assurer le passage de l'air doit être d'au moins 200 cm2.

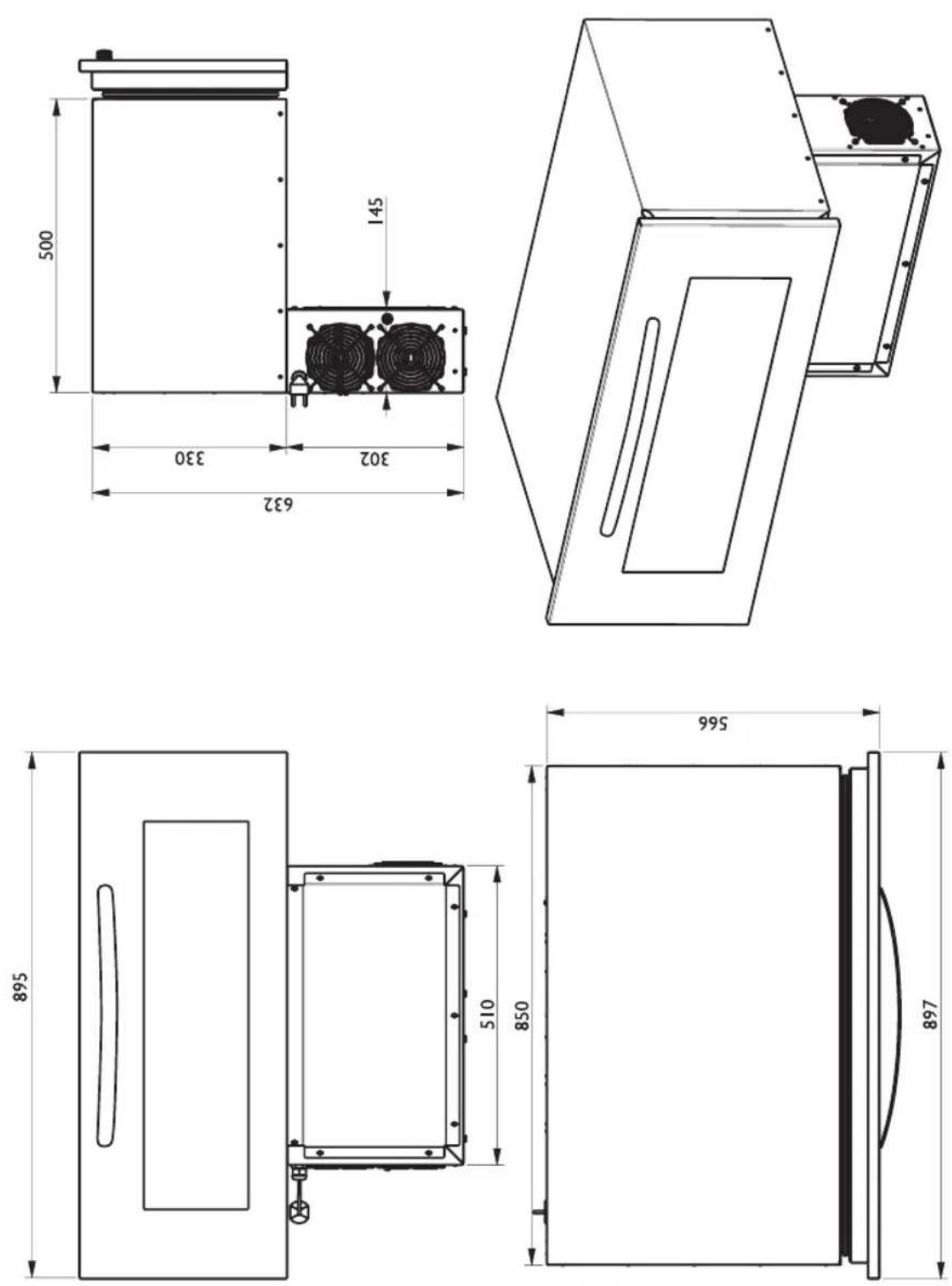

Tiroir-cellier dimensions d'encombrement

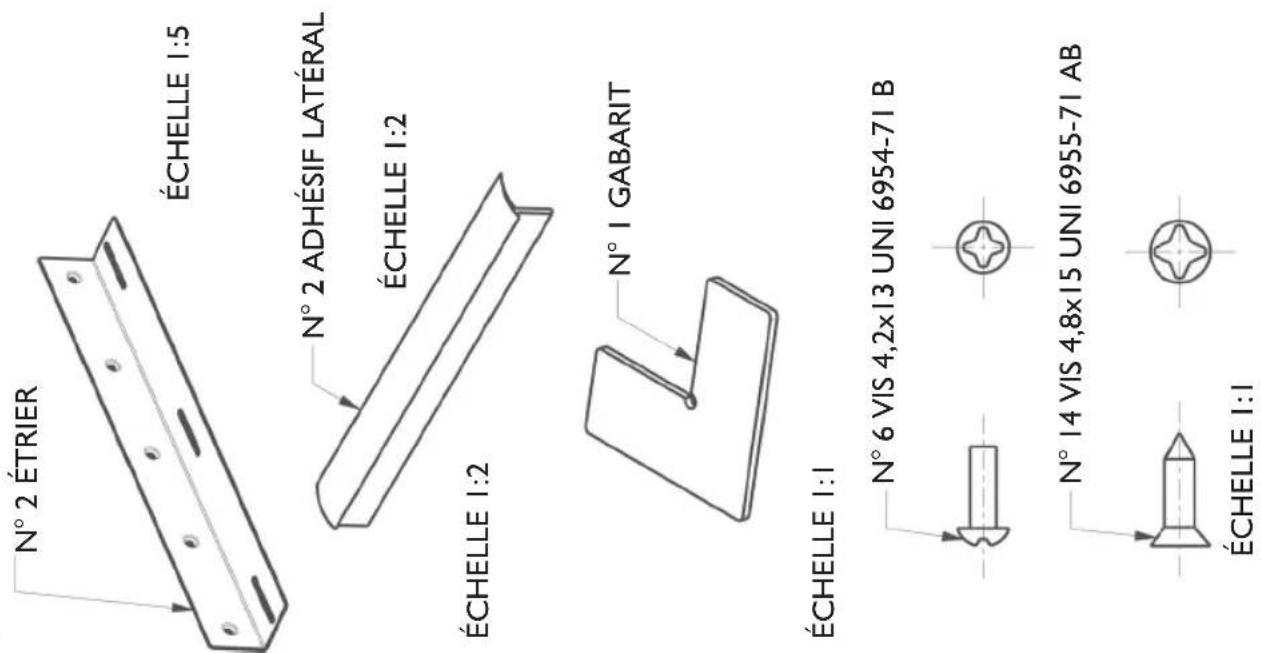

Kit d'installation


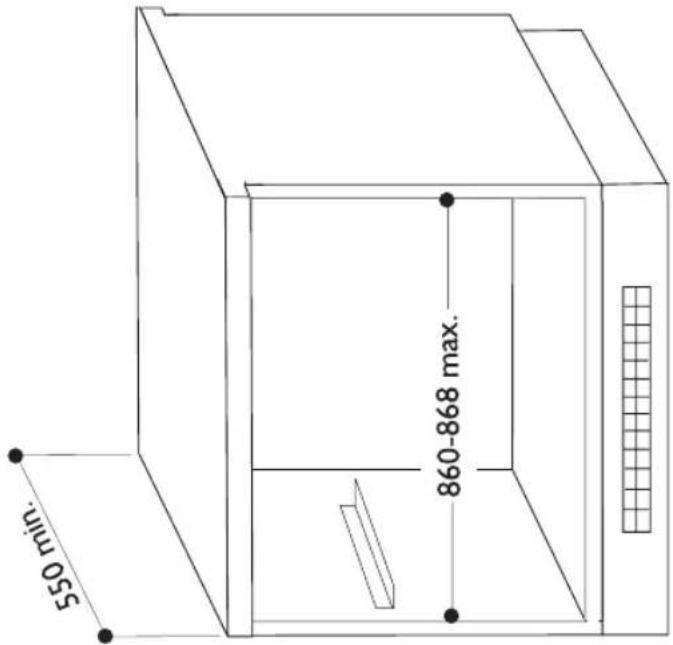

550 min. 860-868 max.


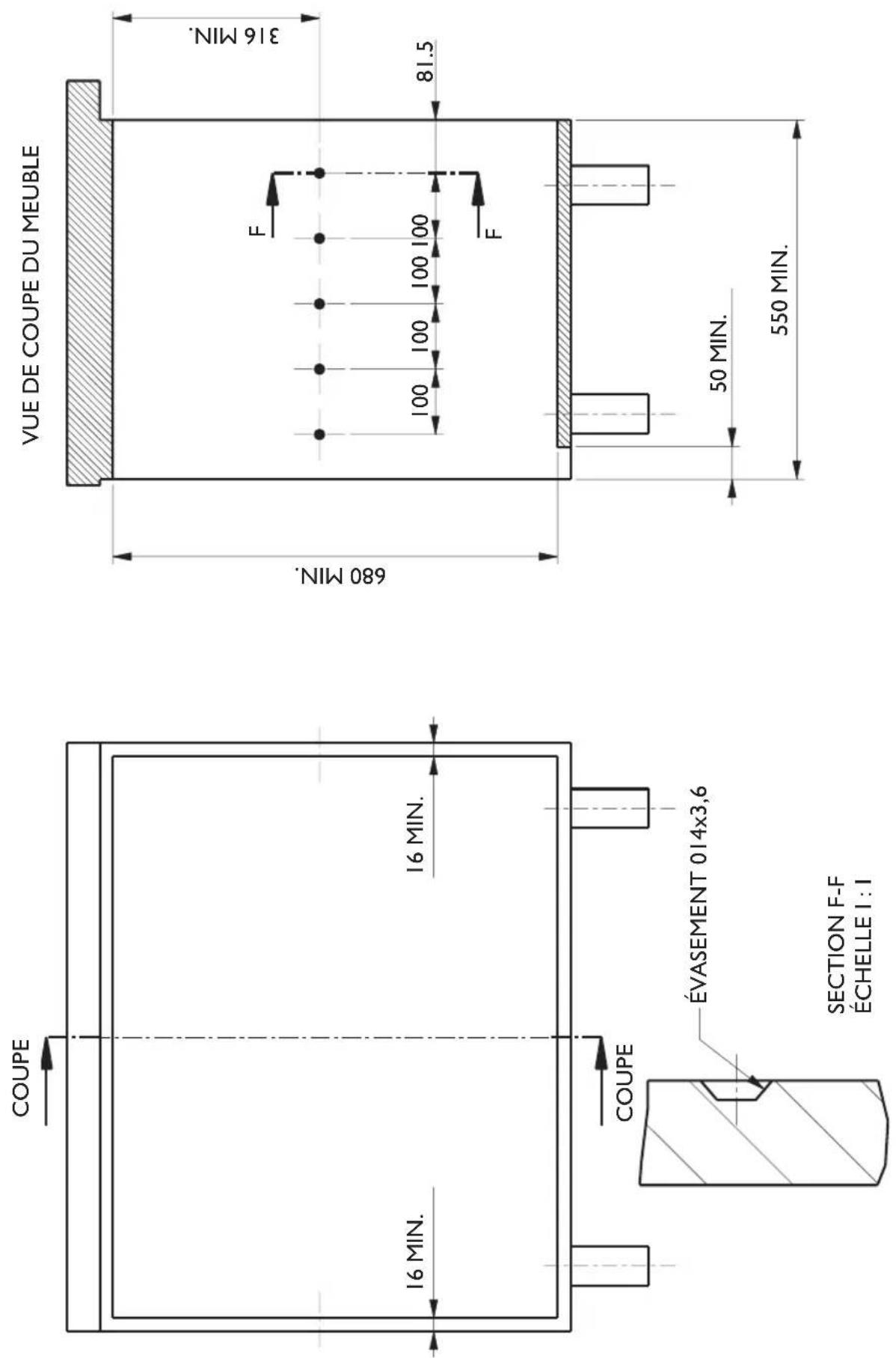

350 min. 850 547 302 330 145 510 900Préparation du meuble pour l'insertion du r tiroir-cellier

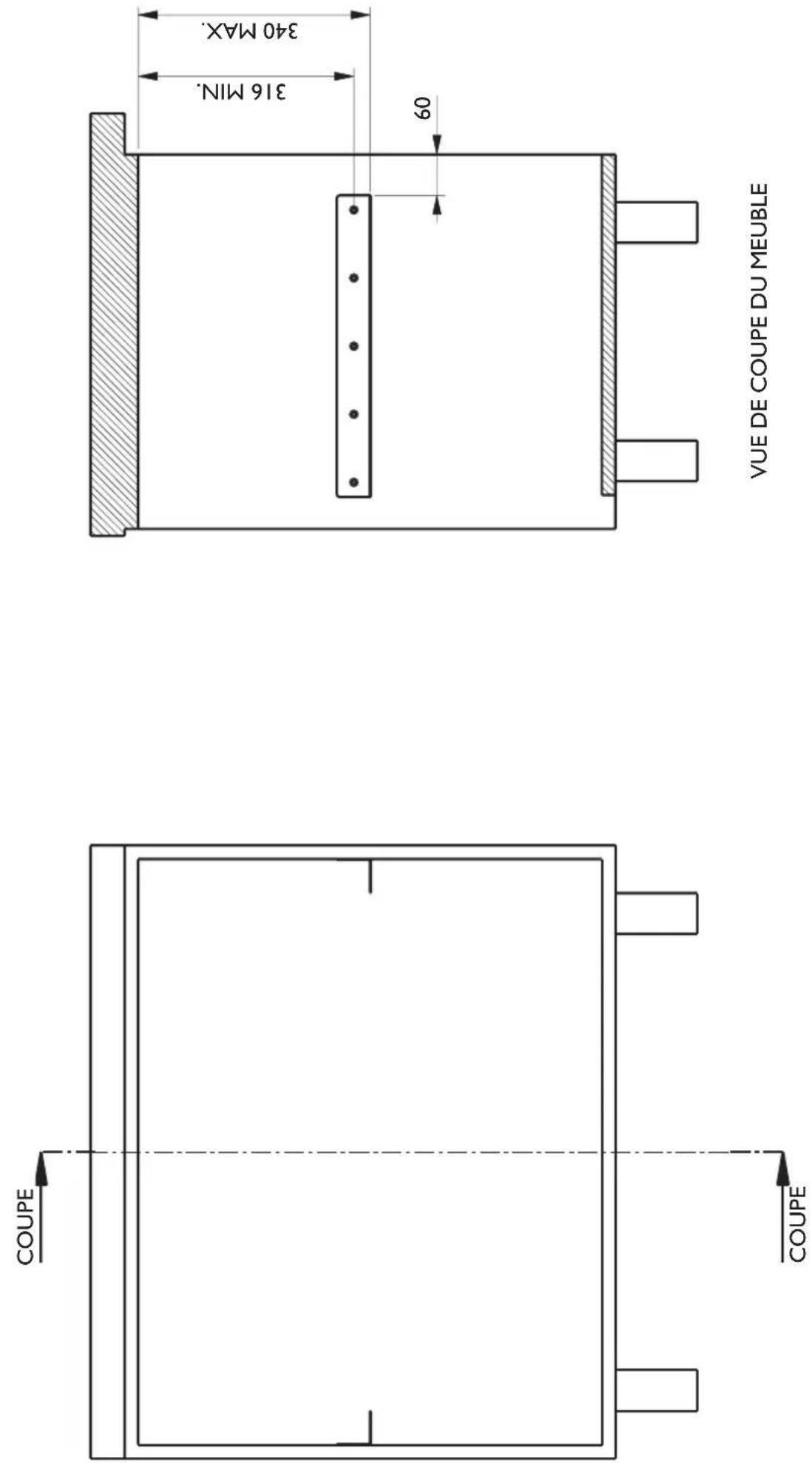

Montage des deux étriers fournis dans le kit d'installation

Montage des deux étriers fournis dans le kit d'installation


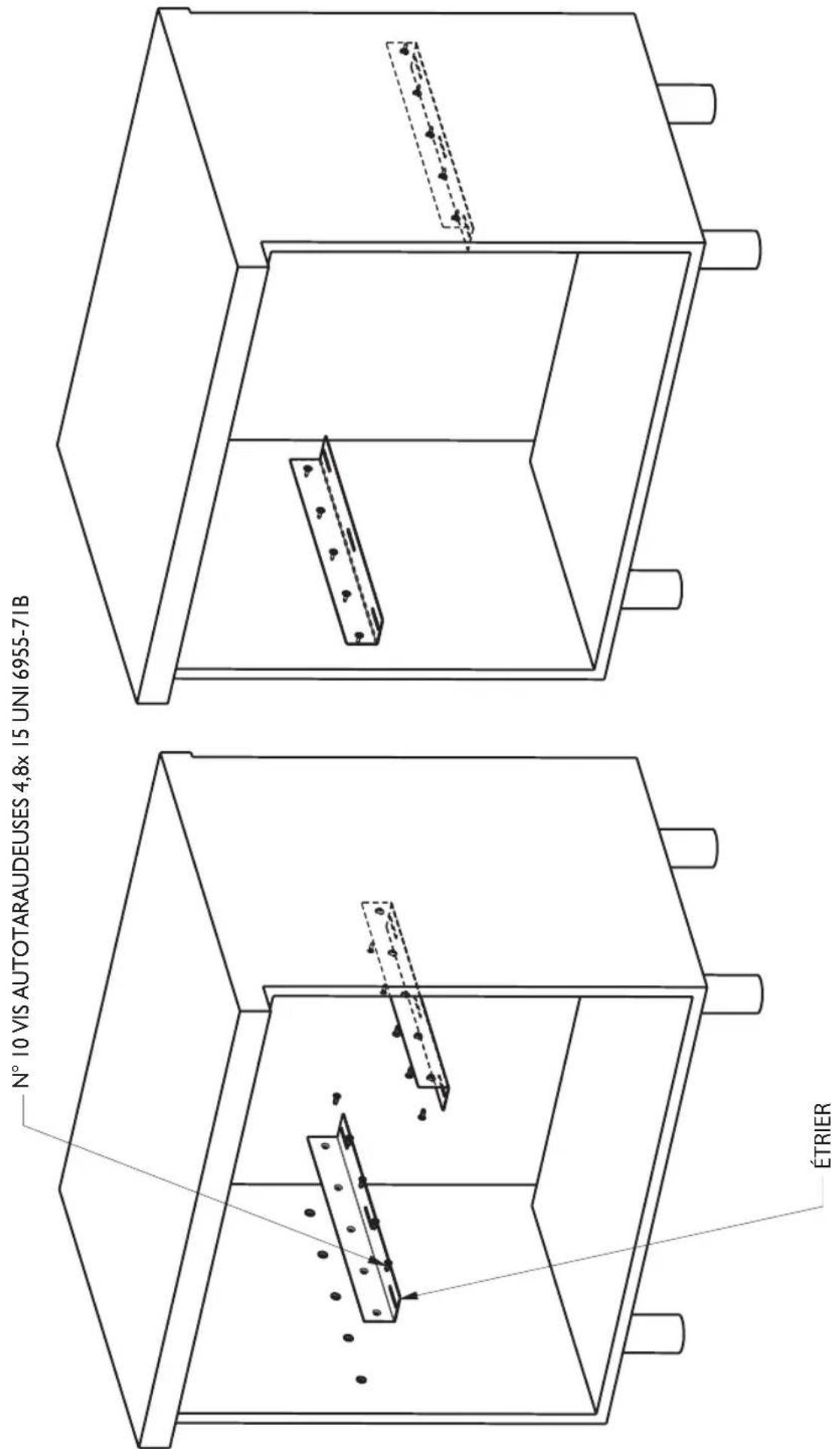

N° 10 VIS AUTOTARAUDEUSES 4,8x 15 UNI 6955-71B ÉTRIER


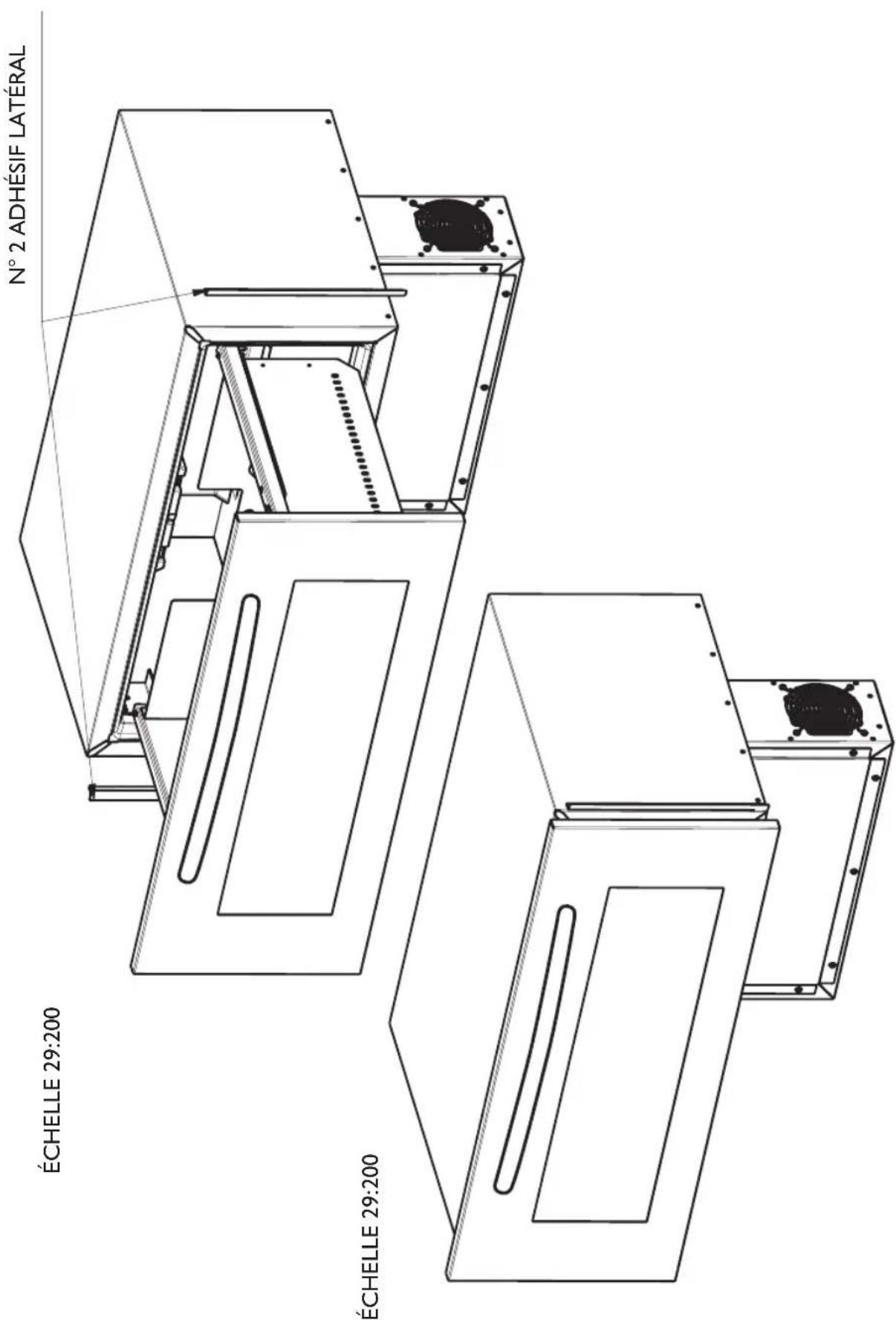

N° 2 ADHÉSIF LATÉRAL ÉCHELLE 29:200 ÉCHELLE 29:200


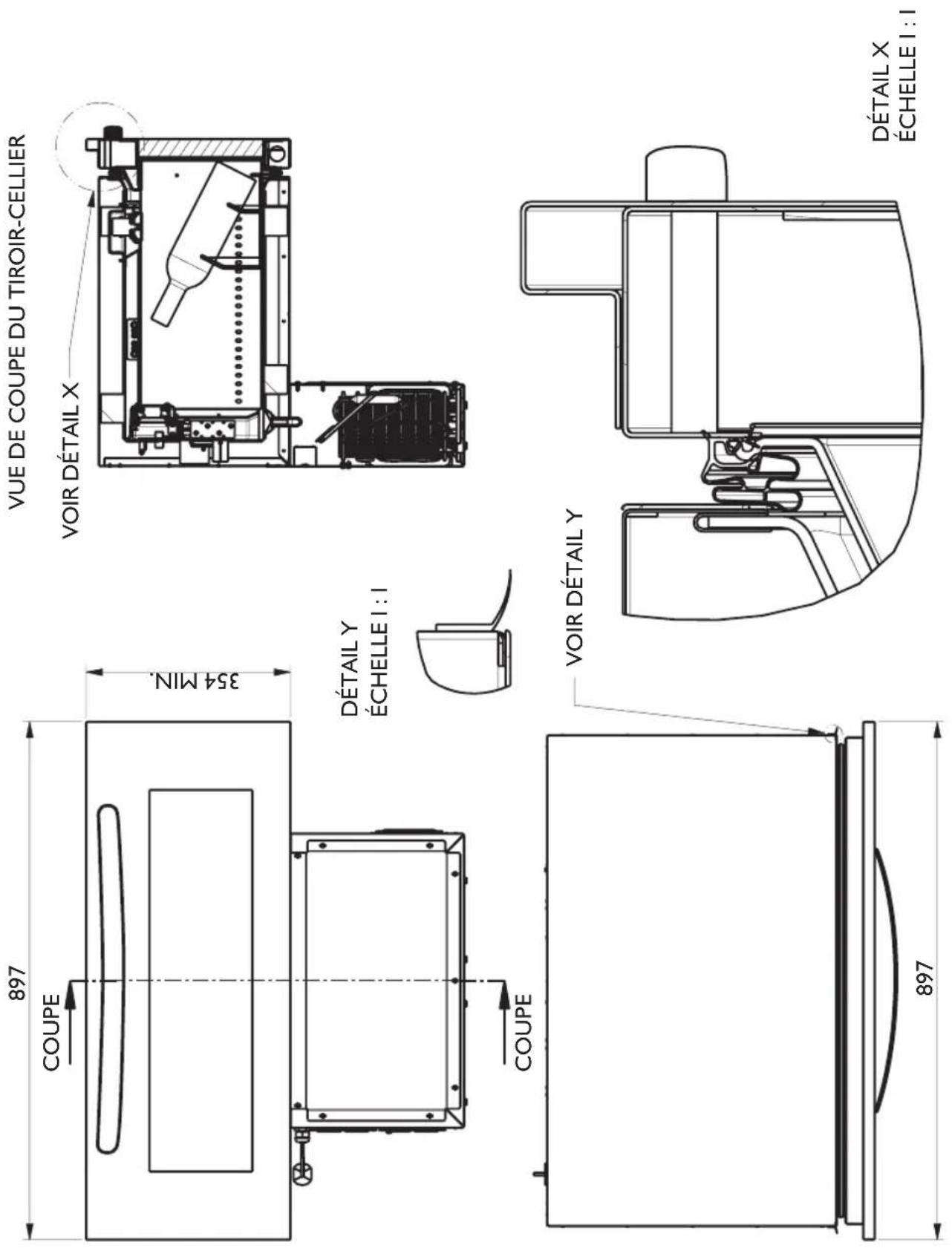

DETAIL X ECHELLE 1:1 VOLR DETAIL Y VOLR DETAIL Y DETAIL Y ECHELLE 1:1 354 MIN. VUE DE COUPE DU TIROR-CELLER VOLR DETAIL X 897 COUPE 897Insertion du tiroir-cellier dans le meuble

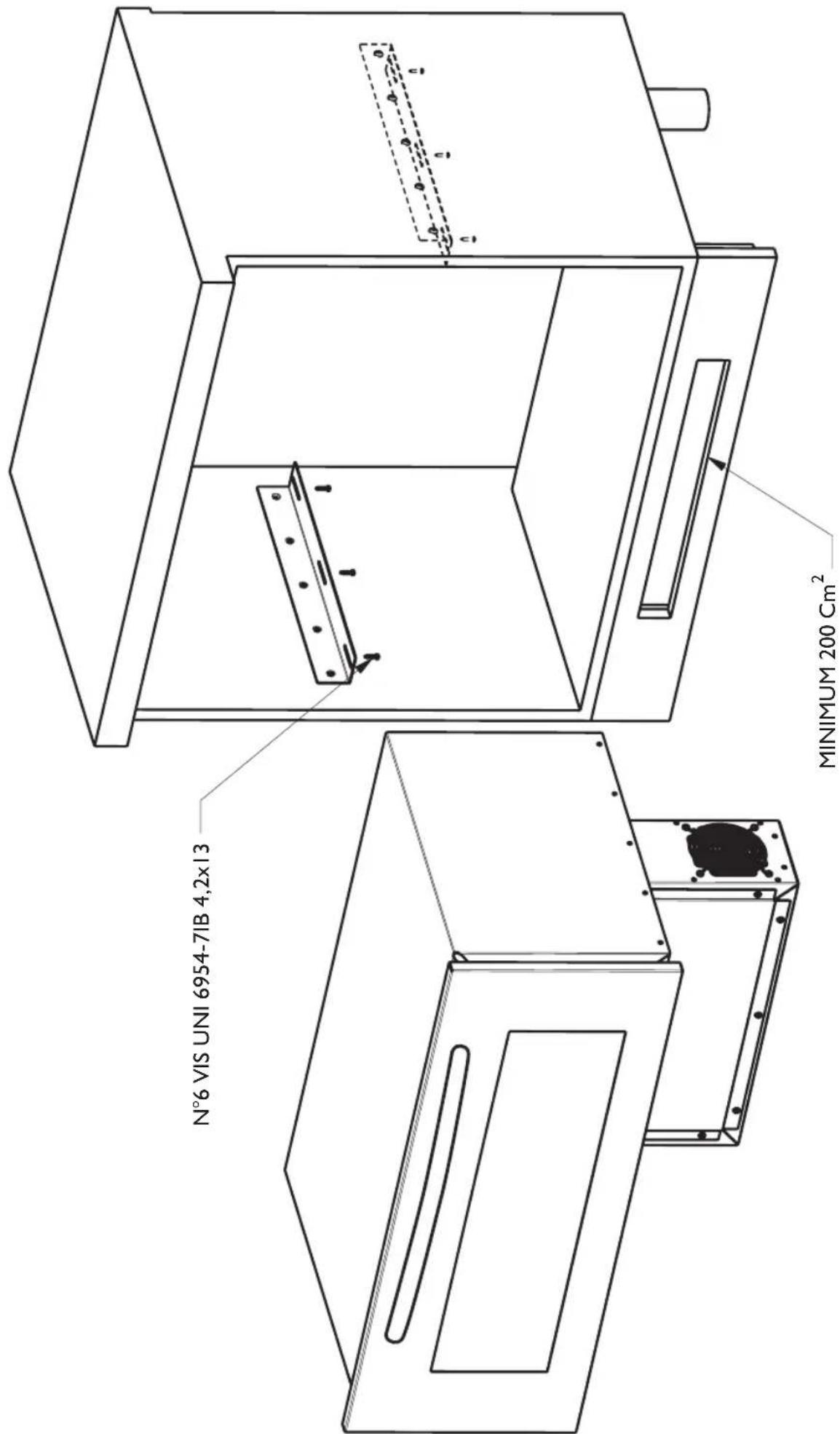

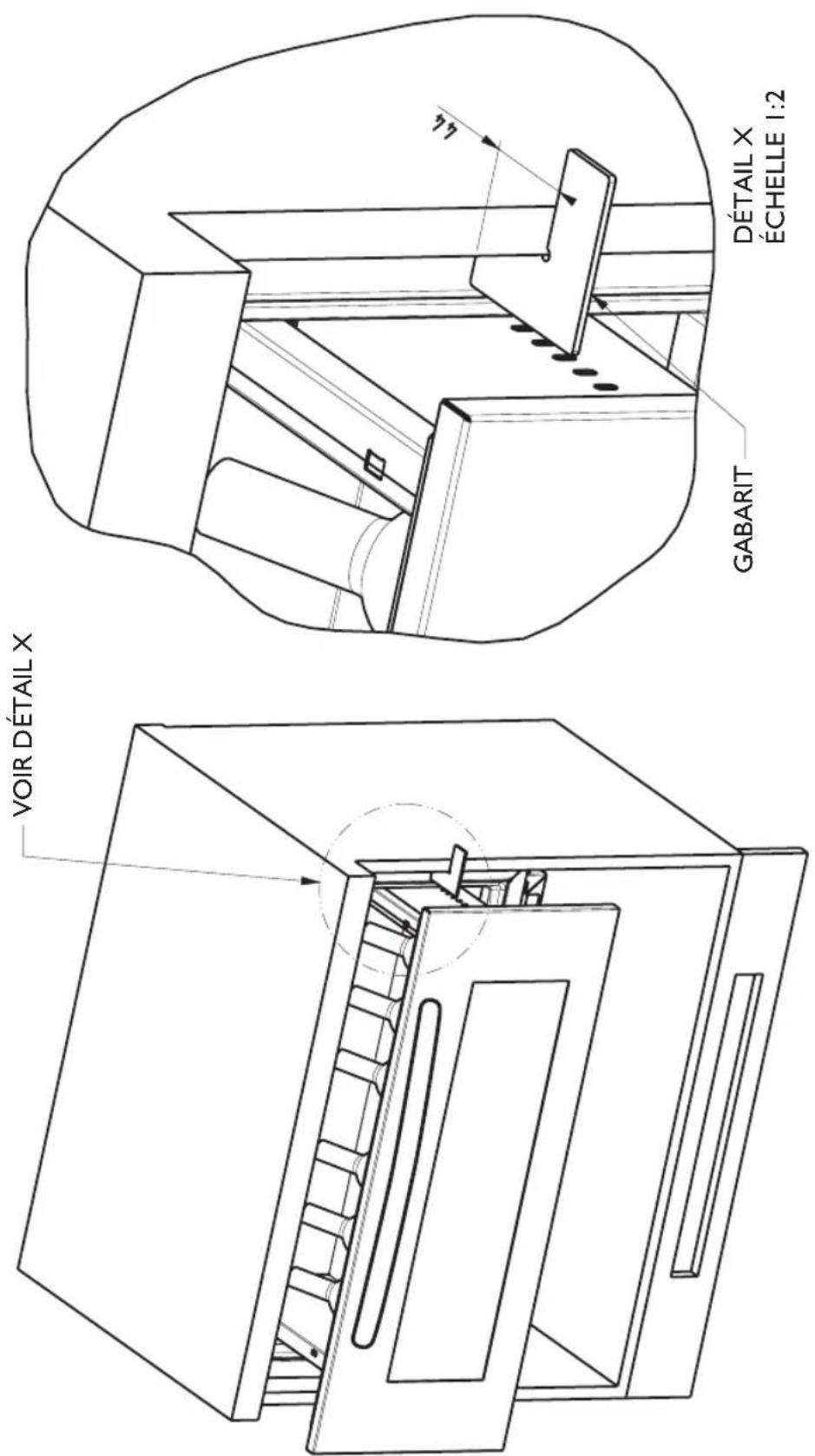

VOIR DÉTAIL X 4.4 GABARIT DÉTAIL X ÉCHELLE 1:2I - INTRODUIRE LE TIROIR-CELLIER DANS LE MEUBLE
ET LE POSITIONNER DE FAÇON À CE QUE LA SURFACE DE BUTÉE DU JOINT DU TIROIR SE TROUVE À 44 mm DE L'AVANT LATÉRAL DU MEUBLE EN UTILISANT LE GABARIT FOURNI À CET EFFET.
2- FIXER LE TIROIR-CELLIER AU MEUBLE À L'AIDE DES VIS FOURNIES.

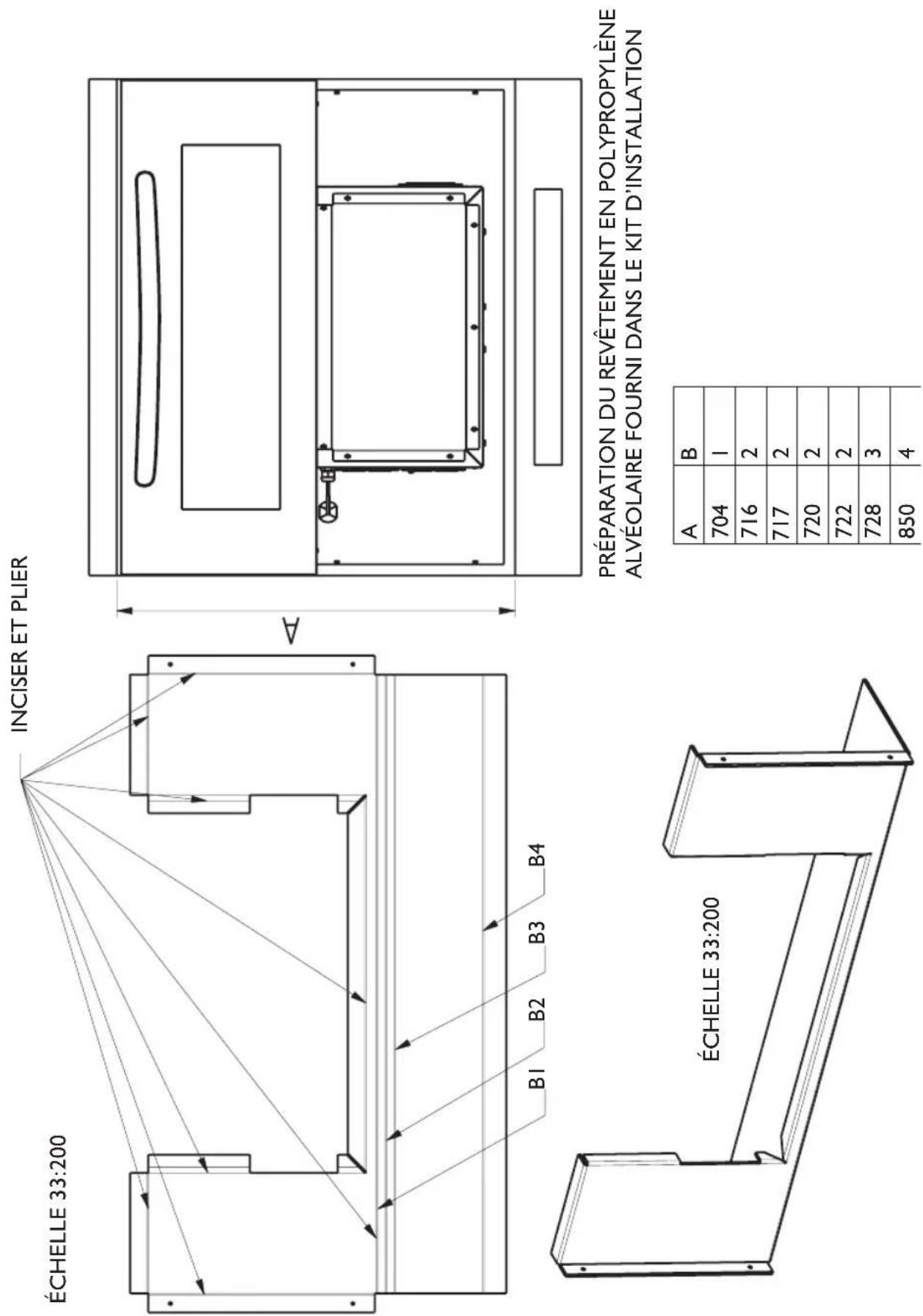

PRÉPARATION DU REVÊTEMENT EN POLYPROPYLÈNE
ALVÉOLAIRE FOURNI DANS LE KIT D'INSTALLATION
| A | B |
| 704 | 1 |
| 716 | 2 |
| 717 | 2 |
| 720 | 2 |
| 722 | 2 |
| 728 | 3 |
| 850 | 4 |
Insertion du revêtement en polypropylène alvéolaire


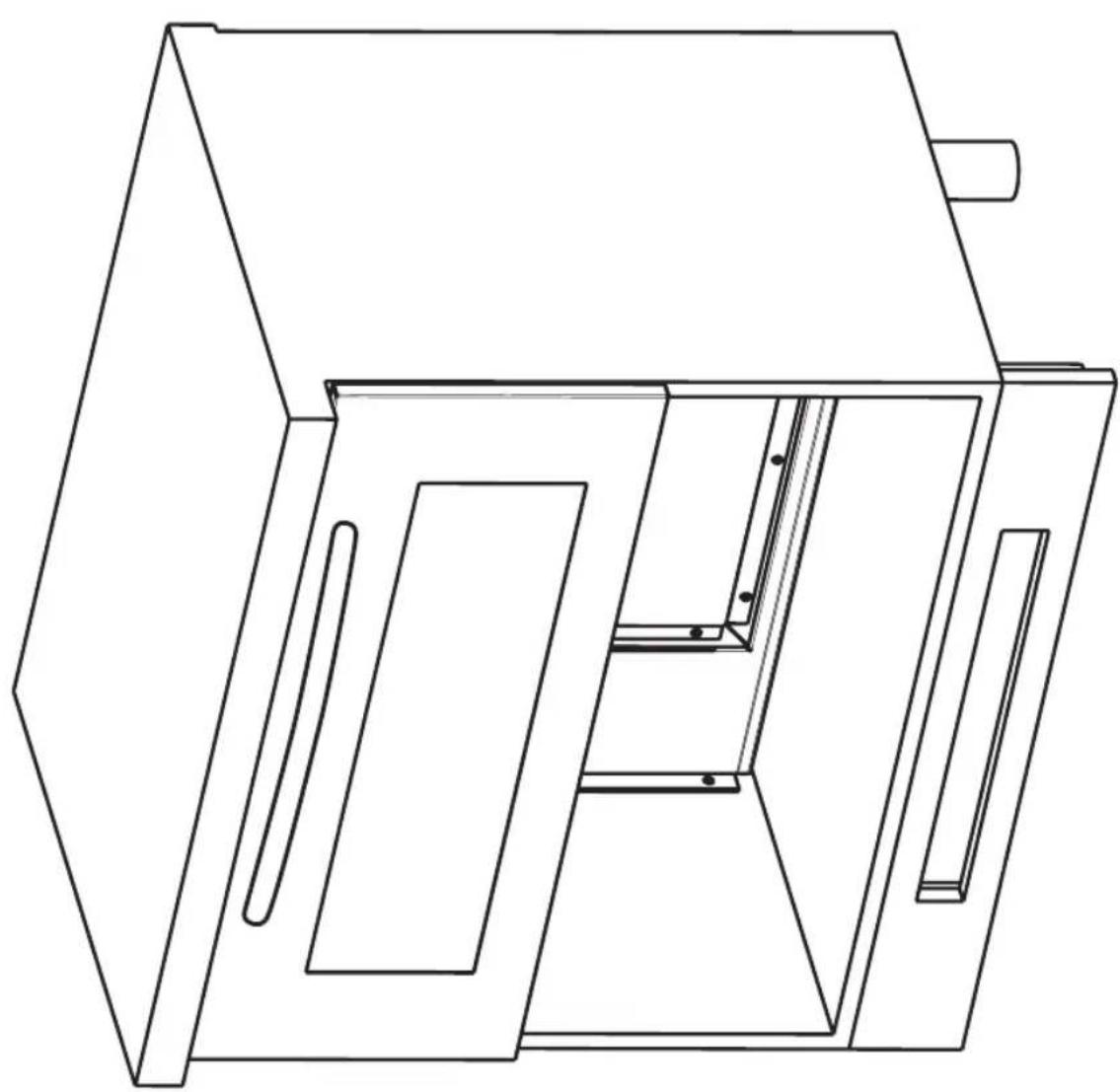

Installation terminée
