theLuxa S180 WH - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	Theben
Modèle	theLuxa S180 WH
Tension de service	230 V CA, +10% / -15%
Fréquence	50 Hz
Consommation veille (Eco)	< 1 W
Puissance de commutation max.	10 A (cos φ = 1)
Puissance de commutation min.	10 mA
Charge lampes LED < 2 W	50 W
Charge lampes LED > 2 W	500 W
Charge lampes à incandescence/halogènes	2300 W
Charge lampes halogènes basse tension	2300 VA
Couverture angulaire	180°
Zone de détection transversale	max. 12 m
Zone de détection frontale	max. 5 m
Hauteur de montage recommandée	2 - 4 m
Protection anti-reptation	Oui
Plage de réglage de la luminosité	5 - 1000 Lux
Plage de temps d'activation	5 s - 20 min
Température ambiante admissible	-25 °C à +45 °C
Classe de protection	II
Indice de protection	IP 55
Orientation de la tête de capteur	30° vers le bas, 90° gauche/droite
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Montage par électricien qualifié. Couper l'alimentation avant intervention.

FOIRE AUX QUESTIONS - theLuxa S180 WH THEBEN

Comment installer le détecteur de mouvement theLuxa S180 WH ?

L'installation doit être réalisée par un électricien qualifié. Coupez d'abord le courant. Utilisez le gabarit de perçage fourni pour marquer les trous. Percez, faites passer le câble à travers le joint d'étanchéité, puis fixez le socle au mur. Raccordez les conducteurs (L, N, terre) aux bornes correspondantes. Enfin, enclenchez le détecteur sur le socle.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 2 à 4 mètres pour une détection optimale.

Comment effectuer un test de détection (test déambulatoire) ?

Réglez le potentiomètre de durée sur la position test. Le détecteur réagit alors uniquement aux mouvements et s'active pendant 2 secondes. Traversez la zone de détection en respectant le sens de marche pour vérifier la couverture.

Comment régler la luminosité de déclenchement ?

Utilisez le potentiomètre Lux pour régler la luminosité souhaitée entre 5 et 1000 lux. Vous pouvez aussi utiliser la fonction d'apprentissage : à la luminosité désirée, tournez le potentiomètre sur cette valeur, attendez 15 secondes, puis laissez-le en position. La valeur est alors mémorisée.

Comment régler la durée d'activation ?

Le potentiomètre min permet de régler la durée entre 5 secondes et 20 minutes. Tournez-le sur la valeur souhaitée. Pour une fonction d'impulsion (minuterie d'escalier), réglez-le sur le symbole d'impulsion (⏺) : le détecteur s'allume moins d'une seconde puis s'éteint 9 secondes.

Quelle est la portée de détection ?

La portée transversale (déplacement perpendiculaire au détecteur) est de 12 mètres maximum. La portée frontale (déplacement face au détecteur) est de 5 mètres maximum. L'angle de couverture est de 180°.

Peut-on orienter la tête du capteur ?

Oui, la tête du capteur peut être orientée de 30° vers le bas et de 90° vers la gauche ou la droite pour ajuster la zone de détection.

Quelles sont les précautions d'installation à respecter ?

Évitez de diriger le détecteur vers des surfaces très réfléchissantes (miroirs), des sources de chaleur (bouches de chauffage, lampes) ou des objets mobiles sous le vent (grandes plantes). Respectez le sens de déplacement lors du test. Le montage doit se faire hors de portée de main.

Quel est l'indice de protection de ce détecteur ?

L'indice de protection est IP 55 selon la norme EN 60529, ce qui le rend adapté à une utilisation en extérieur (protégé contre les poussières et les jets d'eau).

Comment démonter le détecteur si nécessaire ?

Pour démonter le détecteur, insérez délicatement un tournevis dans le crochet situé à l'arrière et retirez l'appareil en le basculant vers l'avant. Assurez-vous que le courant est coupé avant toute manipulation.

MODE D'EMPLOI theLuxa S180 WH THEBEN

Detecteur de mouvement

theLuxa S150 WH 1010500

theLuxa S150 BK 1010501

theLuxa S180 WH 1010505

theLuxa S180 BK 1010506

1. Consignes de sécurité fondamentales

AVENTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie!

Le montage doit être effectue exclusivement par un électricien spécialisé !

L'appareil répond à la norme EN 60669-2-1 lorsque son montage est conforme
IP 55 conformément à EN 60529

Utilisation conforme à l'usage prévu

• Détector de mouvement pour la commande d'éclairage en fonction de la présence et de la luminosité
• Convient pour le montage mural en extérieur
• Convient dans les couloirs, les jardins, les entrées, les garages, les parcs, etc.
• Prévu uniquement pour une installation à l'extérieur hors de portée de main

Élimination

Procedure à l'élimination du détecteur de présence dans le respect de l'environnement (déchets d'equipements ELECTriques et Electroniques).

2.Description

Detecteur de mouvement avec tete orientable

2 potentiometres pour le réglage de la durée (min) et de la luminosité (Lux)

3. Raccordement

AVENTISSEMENT

Danger de mort, risque d'electrocution!

Couper la tension!

Recouvrir ou protéger les pieces sous tension ituées à proximité.
Protégér contre toute remise en marche!
Vérifier l'absence de tension!
Mettre à la terre et court-circuiter

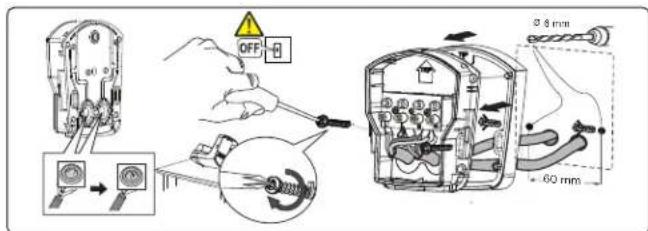

4. Montage

Si nécessaire, utiliser l'angle (9070902, 9070903) ou le cadre entretoise (9070906, 9070907) ajusté pour assurer la flexibilité du montage et pour introduire les cables par le cote ou le haut/bas.

Couper le tension.

Reporter les marquages pour les trou s au mur (avec le gabarit de percage fourni/socle).
Percer les trous.

Faire passer le cable à travers le joint d'étanchéité du socle.
Fixer le socle (et le cadre entretoise) au mur.

L	Conducteur extérieur	brun
N	Conducteur neutre	bleu
●	Conducteur de protection

L	Condueteur extérent faconcé	ârum
N	Condueteur neutre	bêu
●	Condueteur de protection	verpôune

Raccorder chaque conducteur à laborne correspondante.

Serrer les vis.

Enficher le détecteur de mouvement sur le socle et l'enclencher.

Raccorder le détecteur de mouvement au réseau.

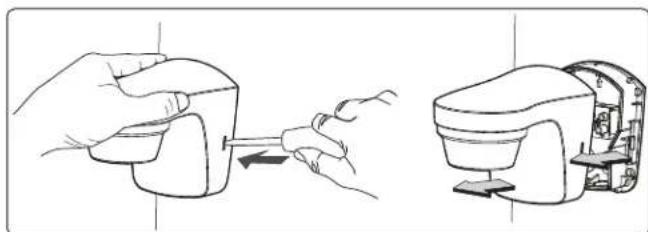

Démontage

Detacher doucement le crochet l'aréal avec le tournevis et retarder l'appareil vers l'avant.

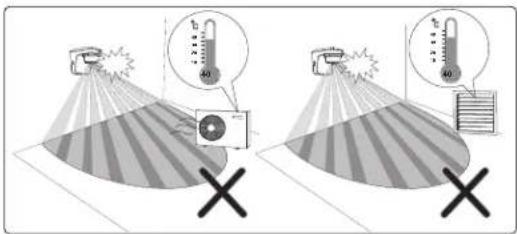

Consignes d'installation

Le détector réagissant aux variations de température, éviter les situations suivantes :

Ne pas diriger le détecteur de mouvement vers des objets dont les surfaces sont fortement refléchissantes, comme des miroirs par exemple.
Ne pas installer le détector de mouvement à proximité des sources de chaleur, telles que des bouches de chauffage, des climatiseurs, des lampes, etc.
Ne pas diriger le détecteur de mouvement vers des objets qui bougent sous l'effet du vent, comme de grandes plantes vertes, etc.
Respecter la direction de déplacement lors du test de ambulatoire.

Hauteur demontage recommandee:2-4m
- Zone de détction transversale: 12 m (déplacement à la transversale du détecteur)
Zone de détction frontale: 5 m (déplacement face au détector)
Couverture angulaire: 150° / 180°

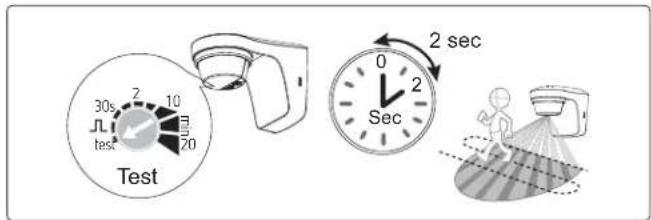

5. Test déambulatoire et orientation

Le test déambulatoire permet de tester la zone de détction ou de la délimiter, si nécessaire.

Régler le potentiamètre Durée (min.) sur test.

Le détector de mouvement réagit uniquement aux mouvements (inépendamment de la luminosité).

Traverser la zone de détction. ÀpRES que le détector de presence a détecté un mouvement, il s'active pendant 2 s.

Pendant le test, faire attention au sens de la marche.

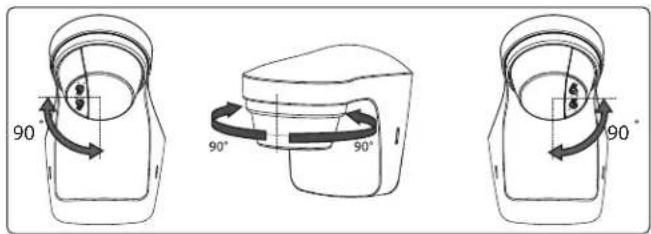

Orientation du détecteur de mouvement avec la tête de capteur

La tete de capteur peut être orientée de 30° vers le bas et de 90° vers la gauche et la droite.

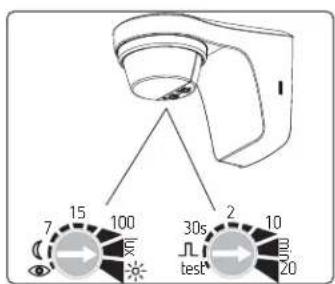

6. Réglage

Le détector de mouvement est doté de 2 potentiometres sur sa face inférieure qui permettent de régler la durée (min.) et la luminosité (Lux).

Réglage de la luminosité (Lux)

Le potentiemetre Luminosite (Lux) permet de regler differen-tes valeurs de luminosite.

Pour modifier la luminosite preréglée (15 Lux en usine)

Regler la luminosite souhaitee (5 - 1 000 Lux) sur le potentiometre.

15 Lux

ou pour programmer une valeur de luminosité définie avec la fonction d'apprentissage

A la luminosité souhaite, régler le potentiemetre.
Après 15 s, la nouvelle valeur est programmée.
Laisser le potentiemetre en positif.

Réglage de la durée (min.)

Si le détector de mouvement ne détecte plus de mouvements, il se désactive après un certain temps.

Pour modifier la durée préreglee (2 min. en Usine)

Regler la durée souhaïée (0,5 s - 20 min) sur le potentiametre.

2 min

Pour utiliser la fonction d'impulsion (par ex. pour une minute-rie d'escalier)

Regler le potentiemetre sur .Le detecteur de mouvement est activé pour une durée < 1 s,puis desactive pendant 9 s.S'il detecte a nouveau un mouvement, il s'active a nouveau pendant 1 s.

7. Caracteristiques techniques

Tension de service : 230 V CA, +10 % -15 %
Fréquence: 50 Hz
- Eco (veille) : < 1 W
Couverture angulaire: 150° / 180°
Zone de détction: transversale: max. 12 m, frontale: max. 5 m
Hauteur demontage:2-4m
Protection anti-reptation : oui
- Plage de réglage de la luminosité: 5 - 1 000/° Lux
- Plage de temps d'activation : 5 s - 20 min
- Température ambiente admissible: -25 °C à +45 °C
- Classe de protection : II
- Indice de protection: IP 55 selon la norme EN 60529
Puisance de commutation: 10 A (cos = 1

• Puissance de commutation min. : 10 mA
• Contact de commutation : micro-contact 230 V CA
• Lampes à LED < 2 W: 50 W
• Lampes à LED > 2 W: 500 W
  Charge delampes a incandescence/ lampes halogenes: 2300
• Lampes à halogène basse tension :2300 VA

Luminaires fluorescents (ballast a faibles pertes) non compensés: 2300 VA compensés en série: 2300 VA compensées en parallele: 1200 VA (120µF)
- Tubes fluorescents RPE : 1000 VA
Luminaires fluorescents compacts RPE : 250 W

Adresse du service après-vente

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

TéI.+497474692-0
