MODE D'EMPLOI FBB28468SV FAURE

Réfrigéra- teur/congéla- teurTable des matières Consignes de sécurité 2 Instructions de sécurité 3 Fonctionnement 5 Utilisation quotidienne 5 Conseils 7 Entretien et nettoyage

En cas d'anomalie de fonctionnement 9 Caractéristiques techniques 11 Installation 12 Bruits 15 Sous réserve de modifications. Consignes de sécurité Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement. Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance. Sécurité générale

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que : – dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; – Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour

• Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique. 2• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

• Si l'appareil est équipé d'un distributeur de glaçons ou d'eau, remplissez- le uniquement avec de l'eau potable.

• Si l'appareil nécessite un raccordement à l'arrivée d'eau, raccordez-le uniquement à une arrivée d'eau potable.

• La pression de l'arrivée d'eau (minimale et maximale) doit être comprise entre 1 bar (0,1 MPa) et 10 bars (1 MPa). Instructions de sécurité Installation AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de l'appareil.

• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• La surface arrière de l'appareil doit être positionnée contre un mur.

• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave. Branchement électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise antichoc correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques. 3• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. Utilisation AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé, assurez- vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson.

• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.

• Lorsque vous retirez un bâtonnet glacé de l'appareil, ne le mangez pas immédiatement. Attendez quelques minutes.

• Ne recongelez jamais un aliment qui a été décongelé.

• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés. Entretien et nettoyage AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.

• Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil. Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.

• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique. 4Fonctionnement Fonctionnement

1. LED de l'indicateur de température

Touche Marche/Arrêt Mise en marche

1. Insérez la fiche dans la prise murale.

2. Appuyez sur le thermostat si tous les voyants LED

sont éteints. Mise à l'arrêt Maintenez la touche du thermostat enfoncée pendant 3 secondes. Tous les voyants sont éteints. Réglage de la température Pour utiliser l'appareil, procédez comme suit :

• appuyez sur la touche du thermostat jusqu'à ce que le voyant LED correspondant à la température souhaitée apparaisse. La sélection se fait progressivement de + 2 °C à + 8 °C Lorsque vous appuyez sur la touche la première fois, le voyant LED du réglage actuel continue de clignoter. À chaque fois que vous appuyez sur la touche, la température réglée change d'un degré. Le voyant LED correspondant clignotera un instant. Appuyez sur la touche de réglage, jusqu'à ce que la température souhaitée s'affiche. Le réglage sera maintenu Réglage le plus froid : +2 °C Réglage le plus chaud : +8 °C Un réglage intermédiaire est généralement le plus indiqué. Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées entreposées

• l'emplacement de l'appareil. Fonction QuickFreeze Pour activer la fonction QuickFreeze, appuyez sur la touche QuickFreeze. Le voyant LED correspondant au symbole QuickFreeze s'allume. Pour désactiver la fonction QuickFreeze, appuyez de nouveau sur la touche QuickFreeze. Le voyant QuickFreeze s'éteint. Cette fonction s'arrête automatiquement au bout de 52 heures. Utilisation quotidienne Glissières amovibles Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez. 5Mise en place des balconnets de la porte En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

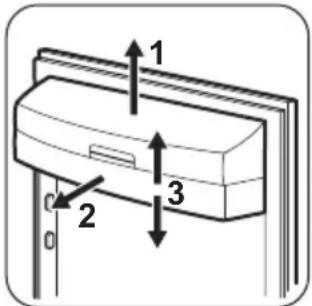

1. Tirez progressivement le balconnet dans le sens

des flèches pour le dégager.

2. Repositionnez-le selon les besoins.

Refroidissement de l'air Allumez le ventilateur lorsque la température ambiante est supérieure à 25 °C. Ce modèle est doté d'un ventilateur Dynamic Air Cooling (DAC) permettant le refroidissement rapide des aliments et une température plus homogène dans le compartiment. Appuyez sur la touche (A) pour faire démarrer le ventilateur.

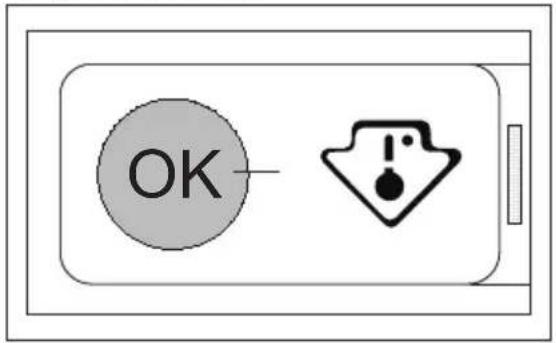

Le voyant vert s'allume. Indicateur de température Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre. Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur. L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur, comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, assurez-vous que l'indicateur de température affiche « OK ». Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position inférieure. L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. Un bon éclairage facilite la lecture de celui-ci. À chaque modification du dispositif de réglage de la température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. Après chargement de denrées fraîches dans l'appareil ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence. Le thermostat nécessite un réglage 6Température correcte

Conseils Bruits normaux de fonctionnement Les bruits suivants sont normaux lorsque l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.

• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.

• Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive. Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.

• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie.

• S'ils sont inclus, n'enlevez pas les accumulateurs de froid du panier de congélation. Conseils pour la réfrigération des aliments frais Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez correctement les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseil utiles :

• Viande (tous types de viande) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes.

• Pour des raisons de sécurité, ne la conservez de cette manière que pendant un ou deux jours maximum.

• Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette.

• Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes.

• Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou des sachets en plastique, afin que le volume d'air avec lesquels ils sont en contact soit réduit autant que possible.

• Bouteilles : elles doivent être munies d'un bouchon et être placées dans le balconnet à bouteilles de la porte.

• Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés. Conseils pour la congélation Voici quelques conseils importants pour obtenir un processus de congélation optimal :

• respectez la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures figurant sur la plaque signalétique ;

• le processus de congélation dure 24 heures. N'ajoutez pas d'autres aliments à congeler pendant cette période ;

• congelez uniquement des aliments de bonne qualité, frais et nettoyés ; 7• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation ;

• enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique et assurez- vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers ;

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments ;

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures ;

• l'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant. Conseils pour le stockage des aliments surgelés Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ;

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ;

• ne dépassez pas la durée de conservation indiquée par le fabricant. Entretien et nettoyage AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. Nettoyage périodique L'appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et les accessoires avec de l'eau tiède et un détergent doux ;

• lavez régulièrement le joint de porte en caoutchouc.

• rincez et séchez soigneusement. ATTENTION! Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. N'utilisez jamais de détergents, de poudres abrasives, de produits de nettoyage très parfumés ou de produits caustiques pour nettoyer l'intérieur de l'appareil car cela risque d'endommager la surface et de laisser une forte odeur. Attention à ne pas endommager le système de réfrigération. Nettoyez le condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité. Dégivrage du réfrigérateur En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. 8Dégivrage du congélateur ATTENTION! N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur l'évaporateur, car vous risqueriez de le détériorer. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation. Mettez le thermostat sur la position maximale 12 heures avant d'effectuer le dégivrage afin d'assurer une réserve de froid suffisante. Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

1. Débranchez la prise de courant ou éteignez

2. Sortez les denrées congelées, enveloppez-les

dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. ATTENTION! Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.

3. Laissez la porte ouverte.

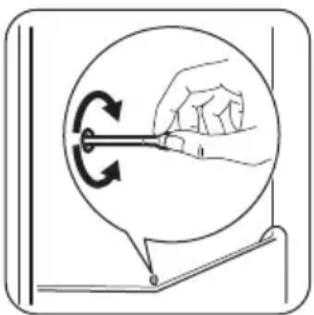

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, séchez

soigneusement l'intérieur et conservez la spatule pour une utilisation ultérieure.

5. Mettez l'appareil en marche.

Attendez deux à trois heures avant de replacer les denrées surgelées ou congelées dans le compartiment. En cas de non-utilisation prolongée Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

• débranchez l'appareil de l'alimentation électrique

• enlevez tous les aliments

• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon de fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement. En cas d'anomalie de fonctionnement AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. En cas d'anomalie de fonctionnement ... Problème Cause probable Solution L'appareil ne fonctionne pas du tout. L'appareil est éteint. Mettez l'appareil en marche. La fiche du câble d'alimentation n'est pas correctement insérée dans la prise de courant. Branchez correctement la fiche du câble d'alimentation dans la prise de courant. La prise de courant n'est pas ali- mentée. Branchez un autre appareil électri- que à la prise de courant. Contactez un électricien qualifié. 9Problème Cause probable Solution L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'ap- pareil. L'éclairage ne fonctionne pas. L'ampoule est en mode veille. Fermez puis ouvrez la porte. L'éclairage ne fonctionne pas. L'éclairage est défectueux. Contactez le service après-vente agréé le plus proche. Le compresseur fonctionne en per- manence. La température est mal réglée. Reportez-vous au chapitre « Fonc- tionnement ». Trop de produits à congeler ont été introduits en même temps dans l'ap- pareil. Attendez quelques heures et véri- fiez de nouveau la température. La température ambiante est trop élevée. Reportez-vous au tableau de la classe climatique sur la plaque sig- nalétique. Les aliments introduits dans l'appar- eil étaient trop chauds. Laissez refroidir les aliments à tem- pérature ambiante avant de les met- tre dans l'appareil. La porte n'est pas fermée correcte- ment. Reportez-vous au chapitre « Ferme- ture de la porte ». La fonction Quick Freeze est ac- tivée. Consultez le paragraphe « Fonction Quick Freeze ». Il y a trop de givre et de glace. La porte n'est pas fermée correcte- ment ou le joint est déformé/sale. Reportez-vous au chapitre « Ferme- ture de la porte ». Le bouchon de la gouttière d'évacu- ation de l'eau de dégivrage n'est pas bien placé. Placez correctement le bouchon de la gouttière d'évacuation de l'eau. Les produits ne sont pas correcte- ment emballés. Emballez les produits de façon plus adaptée. La température est mal réglée. Reportez-vous au chapitre « Fonc- tionnement ». Le compresseur ne démarre pas im- médiatement après avoir activé la fonction Quick Freeze, ou après avoir réglé la température. Ce phénomène est normal, il ne s'agit pas d'une anomalie. Le compresseur démarre au bout d'un certain temps. De l'eau s'écoule sur la plaque ar- rière du réfrigérateur. Pendant le dégivrage automatique, le givre fond sur l'évaporateur. Ce phénomène est normal. De l'eau s'écoule dans le réfrigéra- teur. L'orifice d'écoulement de l'eau de dégivrage est obstrué. Nettoyez l'orifice d'écoulement de l'eau de dégivrage. Des denrées empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas l'évaporateur. 10Problème Cause probable Solution Il y a de l'eau au pied de l'appareil. Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'évaporation situé au-dessus du compresseur. Fixez le tuyau d'évacuation de l'eau au bac d'évaporation de l'eau de dé- givrage. La porte est mal alignée ou entrave la grille d'aération. L'appareil n'est pas de niveau. Reportez-vous au chapitre « Mise de niveau ». La température à l'intérieur de l'ap- pareil est trop basse/élevée. Le thermostat n'est pas réglé cor- rectement. Augmentez/réduisez la température. La porte n'est pas fermée correcte- ment. Reportez-vous au chapitre « Ferme- ture de la porte ». La température des produits est trop élevée. Laissez les produits revenir à tem- pérature ambiante avant de les placer dans l'appareil. Trop de denrées ont été introduites simultanément. Placez moins de denrées en même temps dans l'appareil. L'épaisseur du givre dépasse 4-5 mm. Dégivrez l'appareil. La porte a été ouverte trop souvent. N'ouvrez la porte que si nécessaire. La fonction Quick Freeze est ac- tivée. Consultez le paragraphe « Fonction Quick Freeze ». L'air froid ne circule pas dans l'ap- pareil. Assurez-vous que de l'air froid cir- cule dans l'appareil. Remplacement de l'éclairage L'appareil est équipé d'un éclairage à DEL longue durée. Le remplacement du dispositif d'éclairage doit uniquement être effectué par un technicien du service après-vente. Contactez votre service après-vente. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-vous au

chapitre « Installation ».

3. Si nécessaire, remplacez les joints de porte

défectueux. Contactez votre service après-vente. Caractéristiques techniques Caractéristiques techniques Dimensions de la niche d'encastre- ment Hauteur x Largeur x Profondeur (mm) : 1 780 mm x 560 mm x 550 mm Autonomie de fonctionnement 22 h Tension 230-240 V Fréquence 50 Hz 11Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette énergétique. Installation AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. Installation Cet appareil peut être installé dans un pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe clima- tique Température ambiante SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent se produire sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de maintenance le plus proche. Branchement électrique

• Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

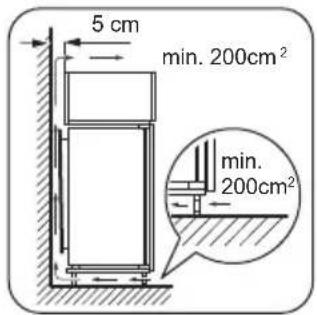

• Cet appareil est conforme aux directives CEE. Exigences en matière de ventilation Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil. 5 cm min. 200cm

Réversibilité de la porte AVERTISSEMENT! Avant toute opération, débranchez la fiche de la prise de courant. ATTENTION! Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil.

1. Dévissez le pivot supérieur et retirez l'entretoise.

2. Retirez le pivot supérieur et la porte supérieure.

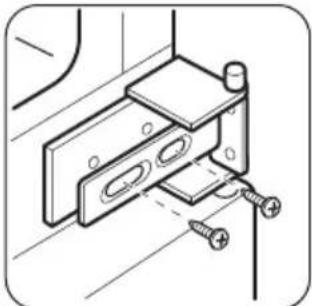

3. Desserrez la charnière intermédiaire.

4. Retirez la porte inférieure.

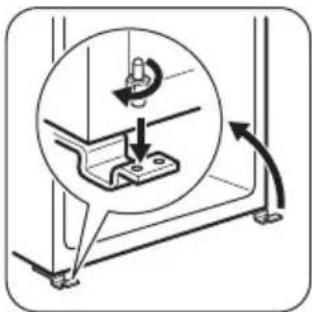

5. Desserrez le pivot inférieur.

126. Installez le pivot inférieur sur le côté opposé.

7. Serrez la charnière intermédiaire.

8. Mettez en place la porte supérieure.

9. Serrez l'entretoise et le pivot supérieur.

Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien à l'appareil.

• La porte s'ouvre et se ferme correctement. Si la température ambiante est basse (par exemple, en hiver), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne souhaitez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des portes à vos frais. Installation de l'appareil Assurez-vous que le câble d'alimentation n'est pas coincé.

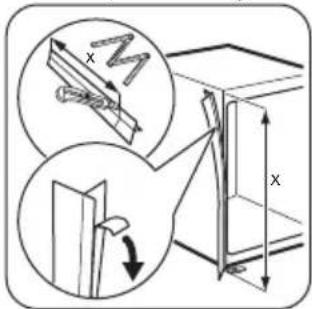

1. Si nécessaire, coupez la bande d'étanchéité

adhésive et appliquez-la sur l'appareil, comme indiqué sur la figure.

2. Poussez l'appareil dans la direction indiquée par

les flèches (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil bute contre le meuble de cuisine.

3. Poussez l'appareil dans la direction indiquée par

les flèches (2) contre le meuble, du côté opposé à la charnière.

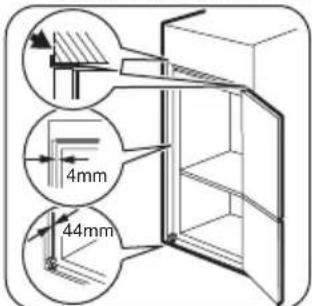

4. Assurez-vous que la distance entre l'appareil et le

bord avant du meuble est de 44 mm. 4mm 44mm Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte.

5. Assurez-vous que l'écart entre l'appareil et le

6. Ouvrez la porte. Mettez en place le cache de la

charnière inférieure.

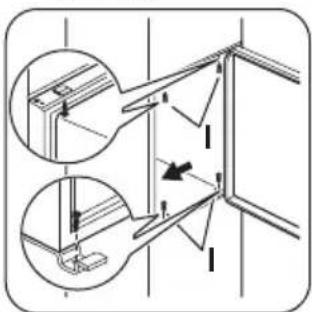

7. Fixez l'appareil au meuble d'encastrement à l'aide

8. Retirez la pièce correcte du cache-charnière (E).

Assurez-vous que vous retirez bien la pièce DX s'il s'agit de la charnière droite, SX s'il s'agit de l'autre charnière.

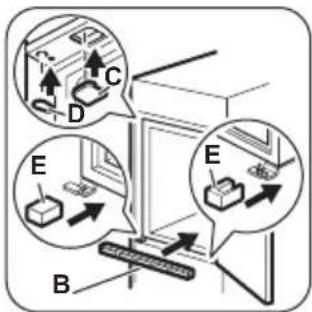

9. Fixez les protections (C, D) sur les ergots et dans

les trous des charnières. 13E

10. Mettez en place la grille d'aération (B).

11. Fixez les cache-charnières (E) sur la charnière.

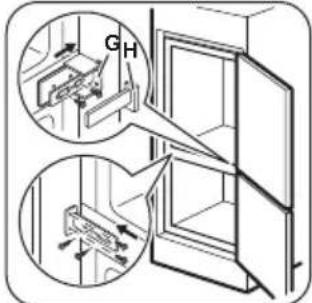

12. Placez l'appareil contre la paroi latérale du meuble

de cuisine : a. Desserrez les vis de la pièce (G) et déplacez la pièce (G) jusqu'à la paroi latérale du meuble. b. Serrez de nouveau la vis de la pièce (G). c. Fixez la pièce (H) à la pièce (G).

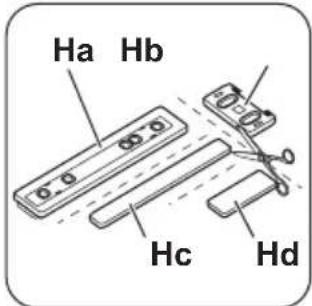

13. Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

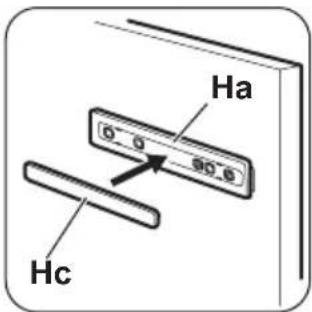

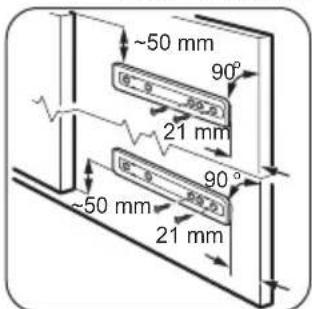

Ha Hb HdHc a. Installez la pièce (Ha) sur la face intérieure du meuble de cuisine. 21 mm21 mm~50 mm~50 mm

b. Poussez la pièce (Hc) sur la pièce (Ha).

14. Ouvrez la porte de l'appareil et la porte du meuble

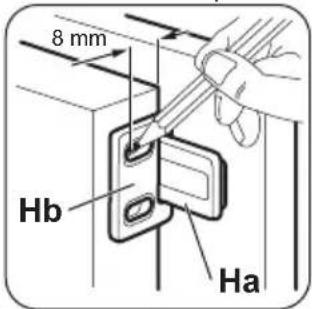

de cuisine à un angle de 90°. a. Insérez le petit carré (Hb) dans le guide (Ha).

8 mm b. Assemblez la porte de l'appareil et la porte du meuble puis marquez les trous.

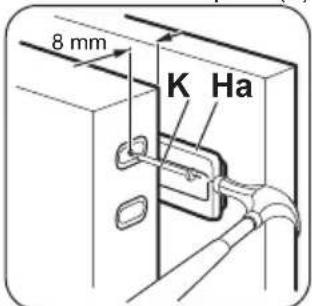

15. Retirez les supports et repérez une distance de

8 mm à partir de l'arête extérieure de la porte où le clou doit être posé (K).

16. Placez de nouveau le petit carré sur le guide et

attachez-le avec les vis prévues à cet effet.

17. Alignez la porte du meuble de cuisine et celle de

l'appareil en réglant la pièce Hb.

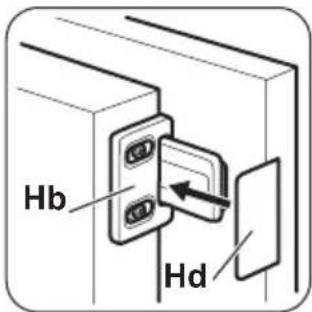

18. Appuyez la pièce (Hd) sur la pièce (Hb).

Faites une dernière vérification pourvous assurer que :• Toutes les vis sont bien serrées.• La bande d'étanchéité magnétiqueest solidement fixée au meuble.Si la température ambiante est basse(par exemple, en hiver), la taille du jointdiminue. La taille du joint augmentelorsque la température ambianteaugmente. Bruits L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique). BRRR!HISSS! CLICK! BLUBB! CRACK! SSSRR
