Marque	Techwood
Modèle	TK3701SOFA
Type de produit	Réfrigérateur-congélateur à froid ventilé
Alimentation électrique	220-240 V / 50 Hz
Classe climatique	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Réglage du thermostat	Thermostat séparé pour congélateur (positions 1-4) et réfrigérateur (OFF-MAX)
Indicateur de température	Indicateur avec logo « OK » dans la zone la plus froide
Dégivrage	Automatique (eau évacuée dans un bac d'évaporation)
Éclairage intérieur	Ampoule max. 15 W remplaçable
Bac à glaçons	Oui, remplir au 3/4 d'eau
Porte réversible	Oui, modification possible (consulter SAV)
Pieds ajustables	Oui, à l'avant pour mise à niveau
Capacité de congélation (24 h)	Indiquée sur l'étiquette de l'appareil
Entretien et nettoyage	Eau tiède + bicarbonate de soude ; nettoyer le condensateur 2×/an
Sécurité	Gaz R600a (combustible) ; utiliser un grattoir en plastique pour le givre ; ne pas utiliser d'appareils électriques à l'intérieur
Informations générales	Notice de 14 pages ; compatible avec les normes européennes

FOIRE AUX QUESTIONS - TK3701SOFA TECHWOOD

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les thermostats séparés : tournez le bouton du congélateur de 1 à 4 et celui du réfrigérateur de OFF à MAX. Pour des économies d'énergie, réglez plus bas en hiver. Attendez 12 heures entre chaque réglage pour stabiliser la température.

Que faire si le voyant « OK » n'apparaît pas sur l'indicateur de température ?

Cela signifie que la température n'est pas bien réglée. Ajustez progressivement le thermostat et attendez 12 heures avant de vérifier à nouveau. Si l'évaporateur givre anormalement, réduisez le réglage du thermostat jusqu'à ce que le compresseur s'arrête périodiquement.

Comment nettoyer mon réfrigérateur Techwood TK3701SOFA ?

Débranchez l'appareil. Nettoyez l'intérieur avec de l'eau tiède additionnée d'une cuillère de bicarbonate de soude. Lavez les accessoires séparément à l'eau savonneuse (ne pas les mettre au lave-vaisselle). Nettoyez le condensateur deux fois par an avec un aspirateur.

Le dégivrage est-il automatique ?

Oui, le dégivrage s'effectue automatiquement pendant le fonctionnement. L'eau de dégivrage est recueillie dans un bac d'évaporation et s'évapore. Pour accélérer le dégivrage, n'utilisez pas d'objets métalliques ; utilisez un grattoir en plastique.

Comment inverser le sens d'ouverture de la porte ?

Le changement de sens d'ouverture de la porte est possible. Il est recommandé de faire appel au service après-vente pour effectuer cette opération.

Que faire si le réfrigérateur ne fonctionne pas ?

Vérifiez que l'appareil est branché, que l'interrupteur général de la maison n'est pas coupé, que le thermostat n'est pas sur « 1/OFF », et que la prise fonctionne en y branchant un autre appareil.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit de circulation du gaz réfrigérant est normal, même lorsque le compresseur est arrêté. Si le bruit est différent, vérifiez que l'appareil est bien d'aplomb, que rien ne touche l'arrière et que le contenu ne vibre pas.

Combien de temps puis-je conserver des aliments congelés ?

Suivez les instructions sur l'emballage. En général, ne dépassez pas 3 mois après la date d'achat. La durée exacte dépend du réglage du thermostat et de la fréquence d'ouverture de la porte.

Puis-je congeler des aliments frais dans ce réfrigérateur ?

Oui, utilisez l'étagère de congélation rapide pour congeler en portions. La quantité maximale d'aliments frais à congeler en 24 heures est indiquée sur l'étiquette de l'appareil.

Quelle est la puissance de l'ampoule intérieure et comment la changer ?

L'ampoule a une puissance maximale de 15 W. Pour la remplacer, débranchez l'appareil, dévissez le couvercle de l'ampoule avec un petit tournevis, remplacez l'ampoule et replacez le capot. Attendez 5 minutes avant de rebrancher.

MODE D'EMPLOI TK3701SOFA TECHWOOD

RéFRIGÉRATEUR A FROID VENTILE Réfrigérateur - Congélateur

Guide d'utilisation

TK3701SOFA

Sommaire

AVANT D'UTILISER CET APPAREIL 2

Instructions De Sécurité 2

Recommendations : 3

Montage et mise en marche de l'appareil 4

Avant de brancher l'appareil 4

Réglage du thermostat 5

le bac a glacons; 6

Indicateur de températe 6

RANGEMENT DES ALIMENTS 8

Remplacement de I'ampoule 10

Changement du sens d'ouverture de la porte 10

AVANT D'APPELER LE SERVICE APRES-VENTE 11

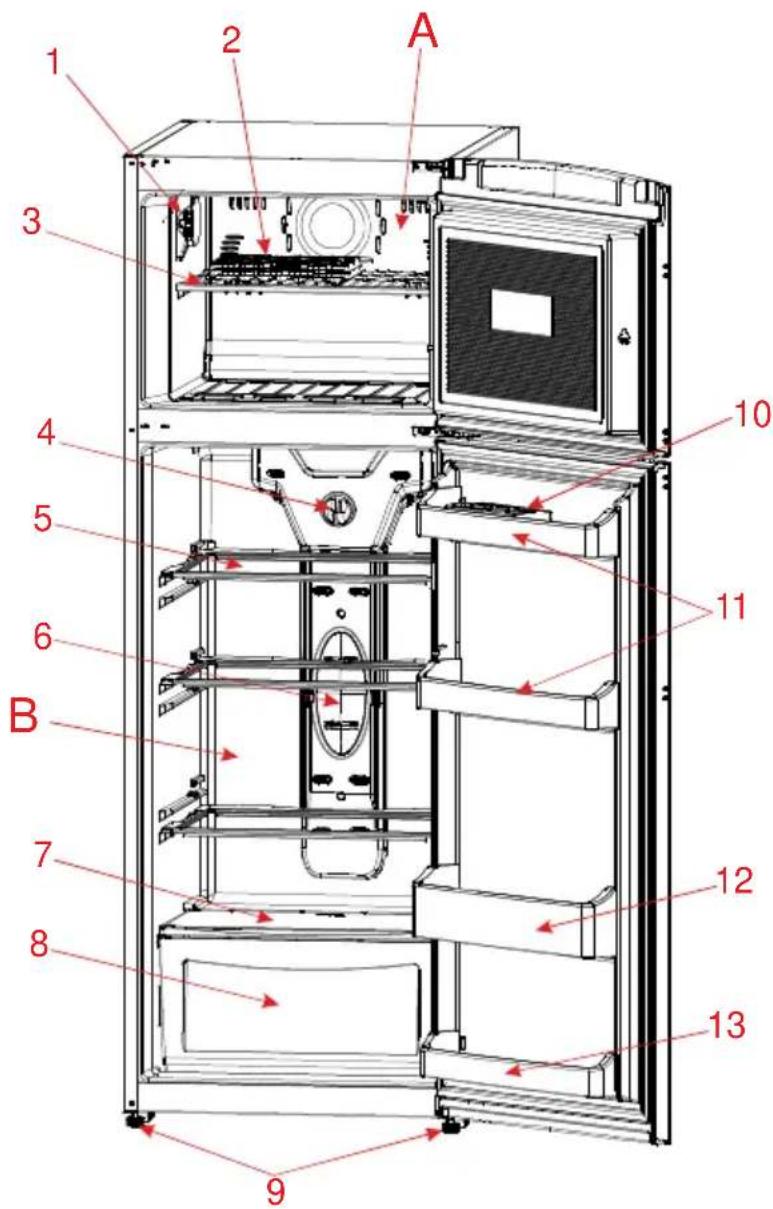

ELEMENTS ET COMPARTIMENTS DE L'APPAREIL 12

SECTION 1. AVANT D'UTILISER CET APPAREIL

Instructions De Sécurité

• Le gaz réfrigérant R600a qui est contenu dans le réfrigerateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigerateur avec soin afin de ne pas endommager les conduits réfrigerants. Dans le cas d'un chocol ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proxime et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objects artificiens pour accélérer la décongulation.
• Ne pas utiliser d'appareils électriques à l'intérieur de réfrigérateur.
• Si cet apparéil sert à remplaçer un vieux réfrigérateur, retirez-le ou détruirez les fermétures avant de vous débarrasser de l' apparéil. Ceci permet d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.
• Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigerants qui doivent être evacués correctment. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits possibles.. Parfois le revendeur reprend l'ancien réfrigerateur. Assurez-vous que les tubes frigorifiques ne sont pas endommages anant la mise à la décharge.

Remarque importante:

Important! Avant de mettre votre apparéil en route, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conserve cette notice d'utilisation avec votre apparéil.

A la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que les pieces et accessoires soient en parfait état.

N'utilisez pas un apparéil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

Informations relatives à la conformité

Ce produit est conforme aux normes europeennes de sécurité en vigueur relatives aux apparêils ELECTriques.

Recommendations :

Avertissement : N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des alimentés de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigerateur.

• Ne pas utiliser des adapteurs ou joints qui pourrait provoquer le surchauffage ou l'incendie.
• Ne pas brancher sur la fiche des cables abimés et courbés.
• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les rayons ou de se suspendre à la porte.
• Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourrait Abîmer le corps du congélateur et creator des dommages irréversibles. Pour faire cela, utiliser un gratoir en plastique.
• Ne pas insérer la fiche dans la prise avec la main mouillée.
• Afin d'eviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
• Les bouteilles contenant de l'alcool en grande quantité doivent être soignement rebouchées et placees perpendicularément dans l'appareil.
• Ne pas toucher la surface réfrigerante avec la main mouillée, afin d'eviter le risque d'être brulé ou blessé.
• Ne pas manger le givre sortie de la partie congélante.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

Montage et mise en marche de l'appareil

Avertissement! Cet apparéil doit être branché à une borne de mise à la terre. Lors de l'installation de l' apparéil, veillez à ce que le cable d'alimentation ne soit pas coincide dessous, dans quel cas ce dernier serait endommagé.

• Cet apparéil est concu pour fonctionner avec le courant secteur de 220-240 V et 50 Hz.

• Vous pouvez demander au service/agréé le montage et la mise en marche de l'appareil Gratisement.

• Avant de lemettre sous tension,verifier que le voltage de votre maison soit identique à celui figurant sur l'etiquette de l'appareil.

• Dans le cas où la prise ne convient pas à la fiche du réfrigérateur, la replacer par une autre qui convienne (minimum 16 A).

• Prévoir une prise menagère pour la fiche. A défaut de celle-ci, il est recommendé d'appeler un électricien.

• Le producteur n'est pas responsable de la réparation d'une panne existant déjà dans la ligne de terre.

• Ne pas exposer l'appareil directement aux rayons du soleil.

• Voiture réfrigérateur ne devrait pas s'utiliser à l'air ouvert et être exposé à la pluie.

• Le réfrigerateur doit être installé à l'écart de toutes sources de chaleur; prévoir un endroit permettant une ventilation d'air suffisante et une distance de 50 cm quand il s'agit des radiateurs, poèles à gaz et à charbon, de 2 cm au minimum quand il s'agit des poèles electriques.

• D Dans le cas où le réfrigerateur est installé pres d'un autre réfrigerateur ou d'un congealateur, prévoir une distance d'au moins 2 cm pour éviter la condensation.

• Ne rien poser de lourd sur l'appareil.

• Installez votre réfrigérateur à la façon de laisser un espace de 15 centimétres au dessus.

• L'appareil doit être fixé soignement sur une surface plane. Sur des surfaces inclinées, utiliser les deux pieds avant afin de balancer l'équilibre.

• Nettoyer les accessoires extérieures et interieurs à l'eau tiéde additionnée d'une petite cuillére de bicarbonate. Remetre en place les accessoires après les avoir essuyés soigneusement.

Avant de brancher l'appareil

• Attendez 3 heures avant de brancher l'appareil, afin de garantir des performances optimales.

• Voiture appeareil neuf peut avoir une odeur particuliere. Celle-ci disparaître une fois qu'il commencera à se refroidir.

SECTION 2. FONCTIONS DIVERSES

Réglage du thermostat

THERMOSTAT DU CONGELATEUR

THERMOSTAT DU REFRIGERATEUR

Les thermostats du congealteur et du réfrigérateur régulent automatiquement la températe interne des compartments. En tournant le bouton du thermostat du congealteur de la position 1 à 4 et le bouton du thermostat du réfrigérateur de la position OFF à MAX, vous obtiendaç des températures plus froides. Lors des saisons froides, vous pouvez régler le thermostat sur des positions plus faibles afin d'économiser de l'énergie.

Remarque : les températures du congélateur et du réfrigérateur influent l'une sur l'autre. Par exemple, si le thermostat du réfrigérateur est au maximum, augmentez le thermostat du congélateur afin que le compartmenté réfrigérateur soit plus froid.

Commande de la température du congelateur et du réfrigérateur :

SAISON	HIVER	PRINTEMS/AUTOMNE	ÉTÉ
Température ambiente	10°C < Tamb < 16°C	16°C < Amb < 25°C	25°C < Tamb < 43°C
Thermostat de refroidissement	Placez sur la position correcte entre 1 et 2.	Placez sur la position correcte entre 2 et 3.	Placez sur la position correcte entre 3 et 6.
Thermostat de congélation	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.
	Si vous réfrigerateur estitué dans un local très froid avec une température ambiente de 10°C, et si le compartment de refroidissement est froid avec le thermostat de refroidissement au minimum, vous pouvez régler le thermostat de congélation au minimum.		Avec des températures ambientes supérieures à 38°C, si le compartment de refroidissement n'est pas suffisamment froid, vous pouvez régler le thermostat de congélation au maximum.
Remarques	Les valeurs par défaut de votre réfrigerateur sont 2,5-3 pour le thermostat du comportement de congélation, et 3 pour le thermostat du comportement de refroidissement.
	Il est recommendé de ne pas changer les positions du thermostat de congélation sauf dans les conditions visées ci-dessus. Le thermostat de refroidissement peut être réalisée selon la température ambiente comme décrit ci-dessus.
	DLes valeurs indiquées dans le tableau sont les positions recommançées du thermostat. Ces valeurs peuvent varier selon les conditions d'utilisation.

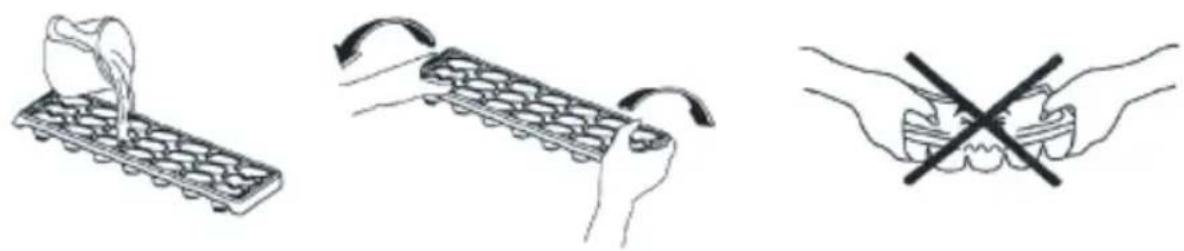

le bac à glaçons; (Dans certains modèles)

Remplir le bac à glaçons au 3 / 4 d'eau; le replacer dans le congelateur.

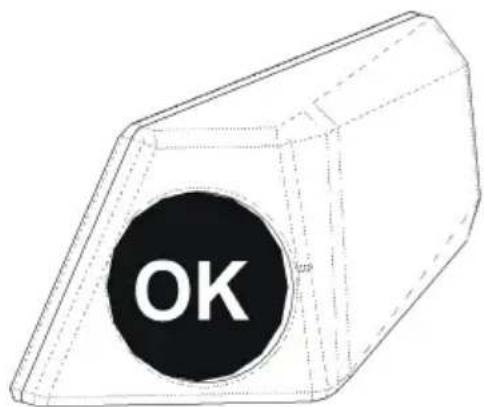

Indicateur de températe

Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de temperature le logo « OK » apparaisse. Si « OK » n'apparait pas, La température est mal régée.

L'indication « OK » apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une évientuelle modification.

NOTA: ÀpRESchargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargeé, température ambiente elevée, outvertures féquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

Emplacement des denrées

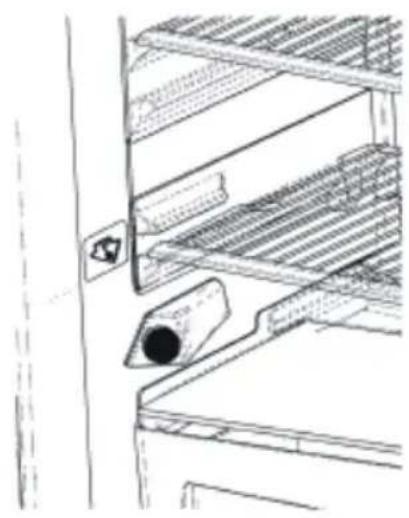

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos alimentés si vous les placez dans la zone de froid convenant le比较好 à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'empalcemnet de zone la plus froide de votre réfrigérateur

La zone la plus froide du compartment réfrigérateur est délimitée par les autocollants collés sur le côte gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Fléche. LA Zone la plus Froide se siteu en-dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.

Chaque ttype d'aliment a une température de conservation ideale et donc un emplacement pécis à respecter.

Emplacements	Produits
Clayettes supérieures	Aliments cuits, entremets et toutes denrées à consommer assezrapidement.
Zone la plus froide	Vande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie.
Bac à legumes	Légumes frais, fruits.
Contre-porte	Les balconnets receivefront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...).
	Le beurre, les fromages cuits et les øeufs trouveront leur place dans les casiers appropriés.

SECTION 3. RANGEMENT DES ALIMENTS

Compartment réfrigérateur

• Régler le compartmenté réfrigérateur au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Pour réduire l'humidité et l'accumulation consécutive de grive, ne jamais placer des liquides dans des recipients non fermés à l'intérieur du réfrigérateur.
• Ne jamais placer des alimentes chauds dans le réfrigerateur. Laissez-les refroidir à la température ambiente et place-les dans le réfrigerateur de manière à permettre une circulation d'air convenable.
• Placez-y la viande et le poisson nettoyé (emballé dans des paquets ou dans des feuilles de plastique) qui seront consommés dans les deux jours.
• Les fruits et les légumes peuvent être placés directement dans le bac à légumes, sans être emballos.

• Régler le compartment congestion au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Le conGPLateur est utilise pour la conservation a long terme des alimentes surgelés ou congelés, et pour fabriquer des glaçons.
• Ne placez pas des alimentes frais et chauds sur les étagères de la porte du congealateur afin de les congeler. Ne l'utilise que pour la conservation des alimentés congélés.
• Ne pas placer d'aliments frais ou chauds pres des aliments congelés. Ils pouraient les décongeler.
• Utilisez l'étagère de congélation rapide pour congelier les alimentés préparés à la maison (et les alimentés à congeiler) plus rapidement en raison de la plus grande capacité de la salle de congélation.
• Lorsque vous congelez des aliments frais (viande, poisson et préparations), divisées en portions utilisables en une fois.
• Lorsque vous congelez les aliments frais, la quantité maximale d'aliment frais (en kg) qui peut être congelée en 24 heures est indiquée sur l'étiquette de l'appareil.
• Pour stocker les aliments congeles; suivez toujours les instructions indiquées sur les emballages des aliments congeles et si aucune information n'est fournie, ne conservez pas les aliments plus de 3 mois après la date d'achat.
• Lorsque vous achetez des alimentes surgelés, vérifie qu'ils ont été congeçelés à des températures adequates et que l'emballage est intact.
• Les alimentés congélés doivent être transportés dans des emballages appropriés pourmaintenir la qualité de la nourriture et doivent être replacés au congélateur le plus tôt possible.

• Si l'emballage d'un aliment congelé semble être humide et anormalement gonfle, il est probable qu'il a été stockéAAParavant à une température non ajustate et que le contenu en a été alteré.

• La durée de conservation des alimentés congeles dépend de la température ambiente, du réglage du thermostat, de la fréquence d'ouverture de la porte, du type d'aliment et de la durée de transport du magasin jusqu'à la maison. Respecter toujours les instructions d'utilisation figurant sur le conditionnement et ne dépassez jamais la durée de stockage indiquée.

SECTION 4. NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, débrancher l'appareil.

• Ne pas le nettoyer en déversant de l'eau.

• Nettoyer la partie de réfrigération, à distance périodique, de l'eau tiéde additionanée de bicarbonate de soude

• Nettoyer les accessoires séparément à l'eau et au savon.
  Ne pas les laver dans la machine à laver.

• Ne pas utiliser des produits solvents comme dégerants et savon. Les essuyer après lavage. Avec avoir terminé le lavage tout entier, insérer la fiche dans la prise à la main seche.

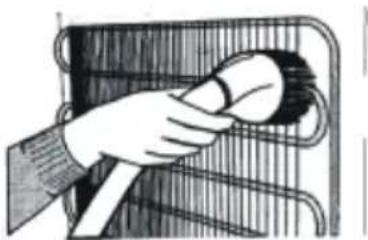

• Pour l'économie d'énergie et l'utilisation rentable de l'appareil, nettoyer le condensateur deux fois par an, à l'aide d'un balai électrique.

Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage interieur. Inspectez le joint de porte de temps en temps.

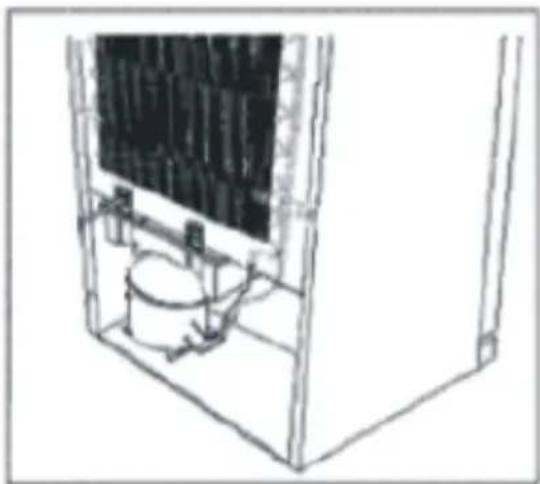

Dégivrage

• Le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement.

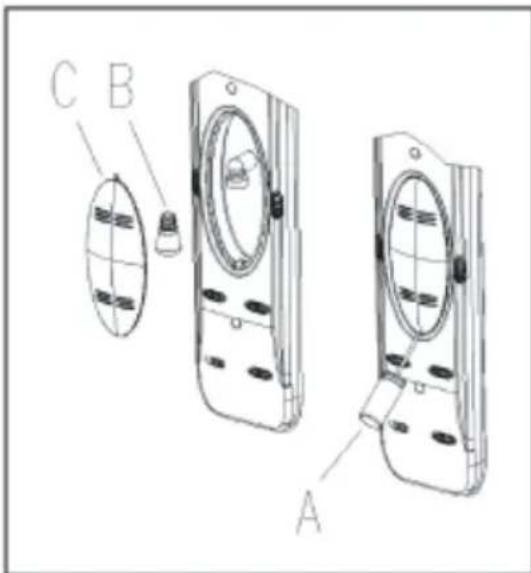

Remplacement de l'ampoule

1. Debranche l'appareil.
2. Dévissez le couvercle de l'ampoule à l'aide d'un petit tournevis et retirez-le.(A)
3. Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.(B)
4. Replacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.(C)

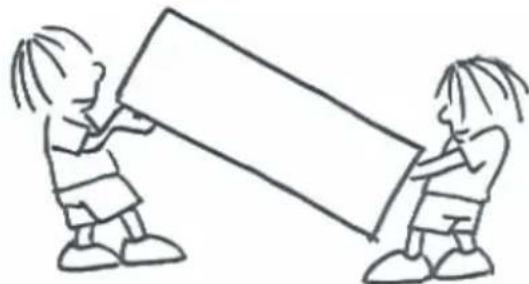

Transport et déplacement de l'appareil

• Vous pouvez conserver le carton et le polystyrene d'emballage.

• Si vous doivent transporter l'appareil, attacherez-le avec un tissu large ou une corde solide. Les consignes écrites sur le carton ondulé doivent être appliquées lors du transport.

• Avant de transporter ou de déplacer l'appareil, tous les accessoires (clayettes, bac à legumes, etc.) doivent être enlevés ou fixés avec de l'adhésif pour éviter qu'ils ne bougent.

Changement du sens d'ouverture de la porte (Dans certains modèles)

Si vous doivent modifier le sens d'ouverture de la porte, consultez le service après-vente.

SECTION 6. AVANT D'APPELER LE SERVICE APRES-VENTE

Le problème à l'origine d'un dysfonctionnement de votre réfrigérateur peut être mineur. Pour économiqueur du temps et de l'argent, procédez aux vérifications ci-dessous avant d'appeler un technicien.

Votre réfrigérateur ne fonctionne pas

Vérifiez :

qu'il est branché,
- que l'interrupteur général de votre habitation n'est pas déconnecté,
- que le thermostat n'est pas positionné sur « 1/OFF»,
- que la prise est adaptée. Pour ce faire, branchez un autre apparéil sur la même prise.

Votre réfrigérateur ne fonctionne pas de façon optimale

Vérifiez :

• que vous ne l'avez pas surcharge,
• que les portes sont bien fermées,
• que le condensateur n'est pas couvert de poussière,
• que l'espace laissé derrière et sur les côtés de l'appareil est suffisant.

Votre apparéil est bruyant :

La gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois émettre un petit bruit même lorsque le compresseur ne fonctionne pas. Ne vous inquiètez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :

• que l'appareil est bien droit,
• que rien ne touche l'arrière,
• que le contenu de l'appareil ne vibre pas.

Si vous réfrigerateur ne refroidit pas suffisamment ;

• Voiture réfrigérateur a été concu de manière à fonctionner dans la plage de température ambiente dans les normes conformément à la classe du climat mentionné dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommandé pour une réfrigération efficace.

Classe Climatique	Température ambiente (°C)
T	Entre 16 et 43
ST	Entre 16 et 38
N	Entre 16 et 32
SN	Entre 10 et 32

Recommendations

• Si vous n'utilisez pas l'appareil pendant une longue période (par exemple pendant les vacances d'été) débranchez-le, nettoyez-le et laissez la porte ouverte pour éviter la formation de moississeures et de mauvaises odeurs.
• Pour arrêté complètement l'appareil, débranchez-le de la prise murale (pour le nettoyer ou lorsque vous laissez les portes ouvertes).

SECTION 7. ELEMENTS ET COMPARTIMENTS DE L'APPAREIL

A) Compartment concélateur
B) Compartiment réfrigérateur

1) Boitier du thermostat du congelateur
2) Bac a glaçons
3) Etagere du congélateur
4) Thermostat du réfrigérateur
5) Etageres du réfrigérateur
6) Boitier/couvercle de l'ampoule du réfrigérateur
7) Couvercle du bac a legumes
8) Bac a legumes
9) Pieds a'verin
10) Support aoeufs
11) Bac superieur
12) Etagere a bouteilles
13) Bac inferieur

Cette presentation ne sert que de renseignement sur les parties de l'appareil, Celles-ci pourraient varier en fonction du modele de l'appareil.
