MODE D'EMPLOI VVC38S00FF VIVA

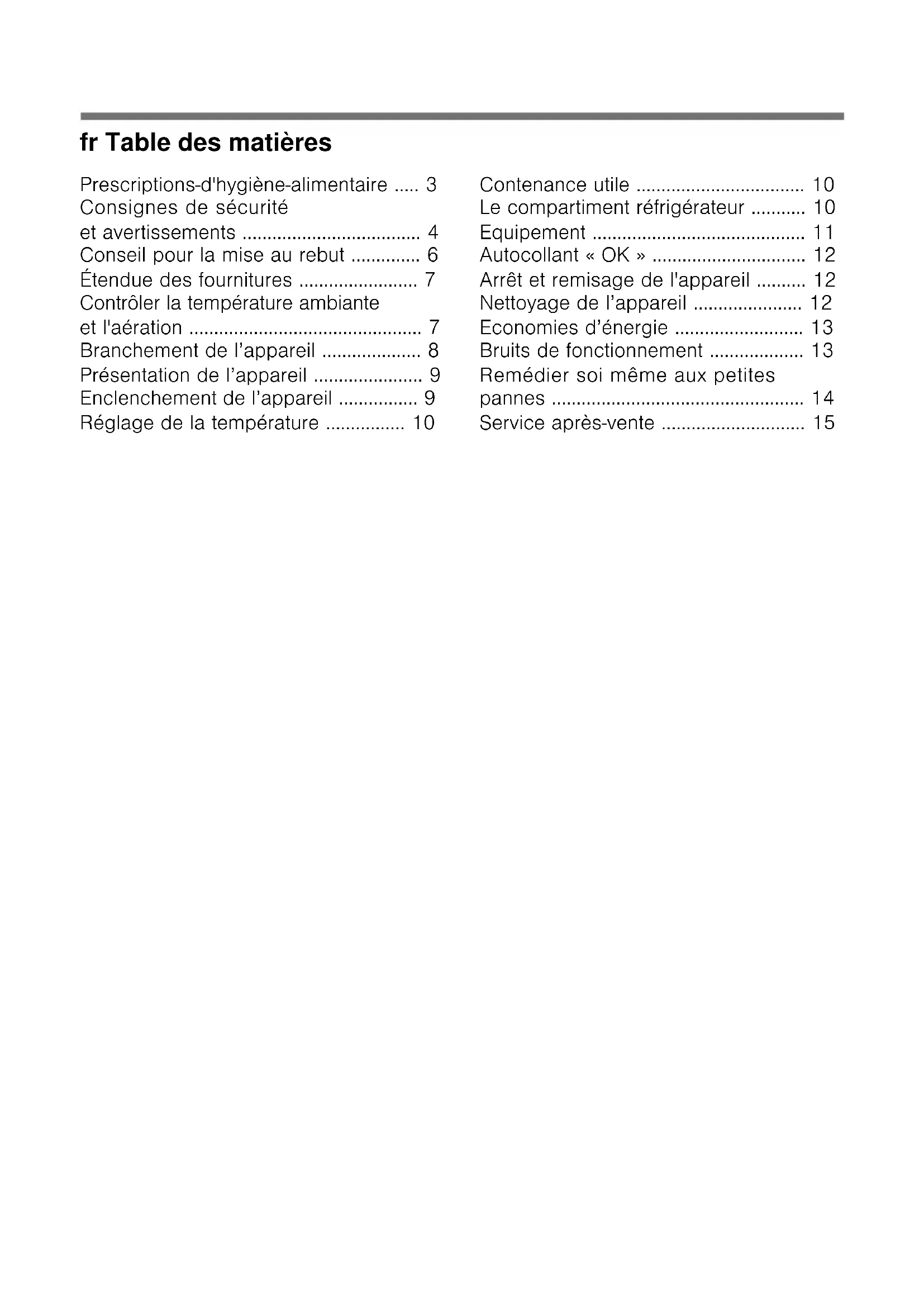

• nfr Table des matières Prescriptions-d'hygiène-alimentaire p. 3
• Consignes de sécurité et avertissements p. 4
• Conseil pour la mise au rebut p. 6
• Étendue des fournitures p. 7

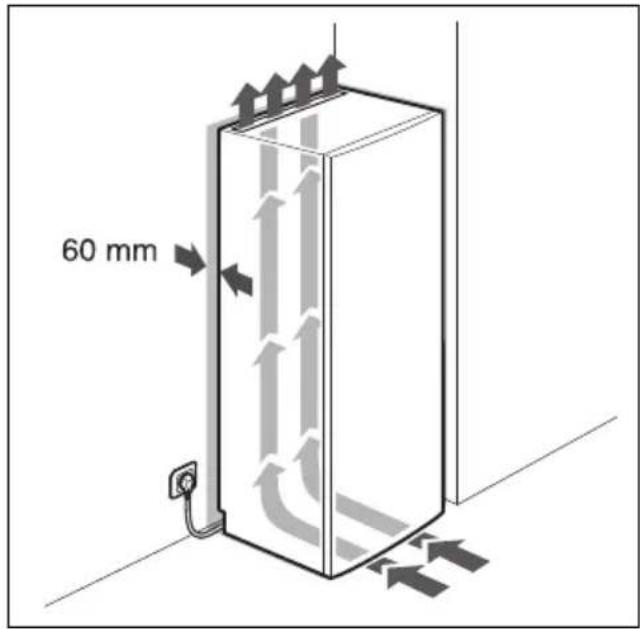

• Contrôler la température ambiante et l'aération p. 7
• Branchement de l’appareil p. 8
• Présentation de l’appareil p. 9
• Enclenchement de l’appareil p. 9
• Réglage de la température p. 10
• Contenance utile p. 10
• Le compartiment réfrigérateur p. 10
• Equipement p. 11
• Autocollant « OK » p. 12
• Arrêt et remisage de l'appareil p. 12
• Nettoyage de l’appareil p. 12
• Economies d’énergie p. 13
• Bruits de fonctionnement p. 13
• Remédier soi même aux petites pannes p. 14
• Service après-vente fr p. 15

fr Table d es mat ières frMode d’emploi Prescriptions- d'hygiène-alimentaire Chère cliente, cher client, Conformément à la réglementation française visant à empêcher la présence de listéries dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes : ■ Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydati on des pièces métalliques (utilisez par ex. de l'eau tiède additionnée d'un peu de produit à vaisselle). Ensuite, désinfectez avec de l’eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente habituelle dans le commerce et adapté aux réfrigérateurs (avant d’utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible). ■ Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt). ■ Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle. ■ Avant de préparer des plats et de saisir des produits alimentaires, lavez- vous les mains. Avant de préparer d’autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas. ■ Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).fr

Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique Cet appareil contient une petite quantité d’un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l’appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Si l'appareil est endommagé ■ éloignez de l'appareil toute flamme nue ou source d'inflammation, ■ aérez bien la pièce pendant quelques minutes, ■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service après-vente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service après- vente.fr

Pendant l’utilisation ■ N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine àglaçons, etc.). Risque d’explosion! ■ Ne dégivrez ni et ne nettoyez jamais l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! ■ Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s’enflammer ou de provoquer des lésions oculaires. ■ Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion ! ■ Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. ■ Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon. ■ Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. ■ L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux. ■ Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil. ■ Cet appareil ne pourra être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou psychiques restreintes ou manquant de connaissances que sous la surveillance d’une personne chargée de leur sécurité ou après que cette dernière leur aura enseigné à utiliser l’appareil. Les enfants et l’appareil ■ Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! ■ L’appareil n’est pas un jouet pour enfants ! ■ Appareils équipés d’une serrure : rangez la clé hors de portée des enfants ! Dispositions générales L’appareil sert à réfrigérer des produits alimentaires. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2- 24).fr

Conseil pour la mise au rebut

• Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune.

• Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. ã=Mise en garde Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et

retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper

dans l’appareil, ne retirez pas les clayettes et les bacs !

4. Ne permettez pas aux enfants de

jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé. Cet appareil est marqué selon la directive européenne 2002 / 96 / CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil indépendant ■ Équipement (selon le modèle) ■ Notice d’utilisation ■ Notice de montage ■ Carnet de service après-vente ■ Pièce annexe de la garantie ■ Informations relatives à la consommation d’énergie et aux bruits ■ Sachet avec quincaillerie de montage Contrôler la température ambiante et l'aération Température ambiante L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes. La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. 9. Aération Fig. 3 L’air situé contre la paroi arrière et les parois latérales de l’appareil s’échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n'obstruez jamais les orifices d'aération de l'appareil. Catégorie climatique Température ambiante admissible SN +10 °C à 32 °C N +16 °C à 32 °C ST +16 °C à 38 °C T +16 °C à 43 °Cfr

Branchement de l’appareil Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».) Branchement électrique La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique. Fig. 9 ã=Mise en garde Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.fr

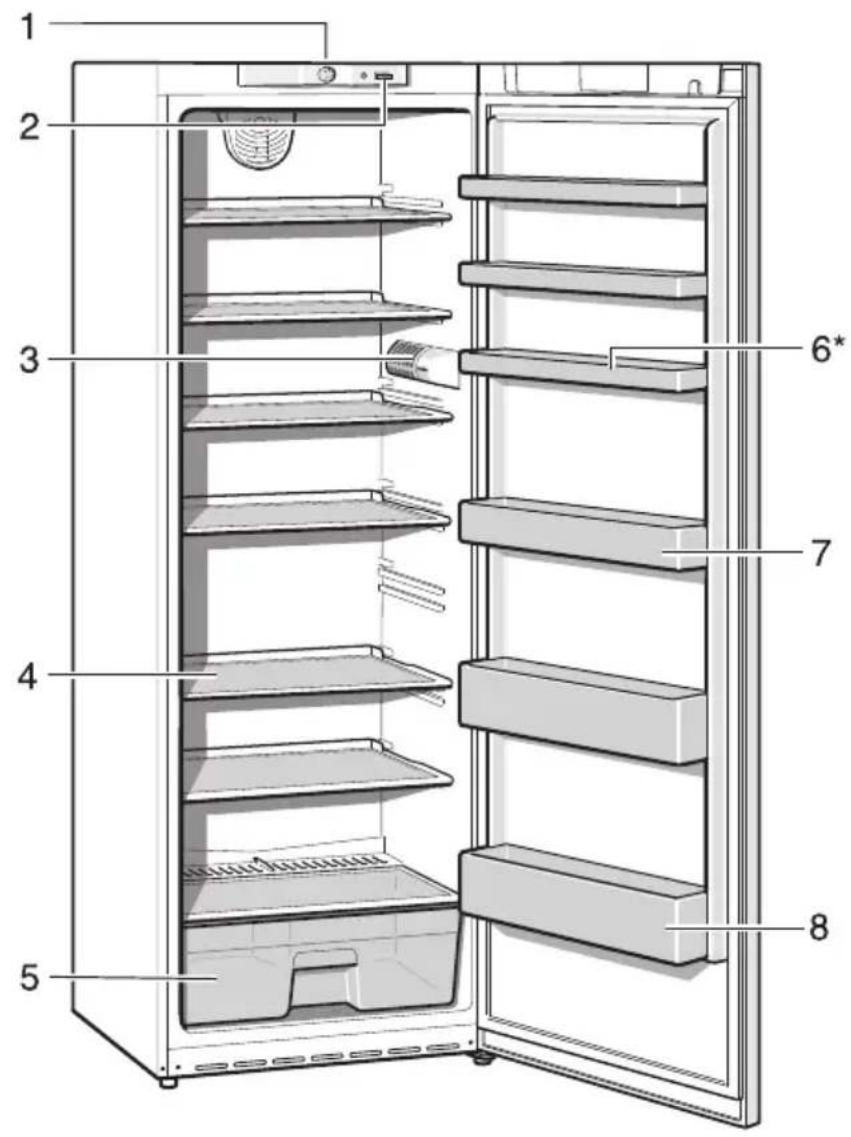

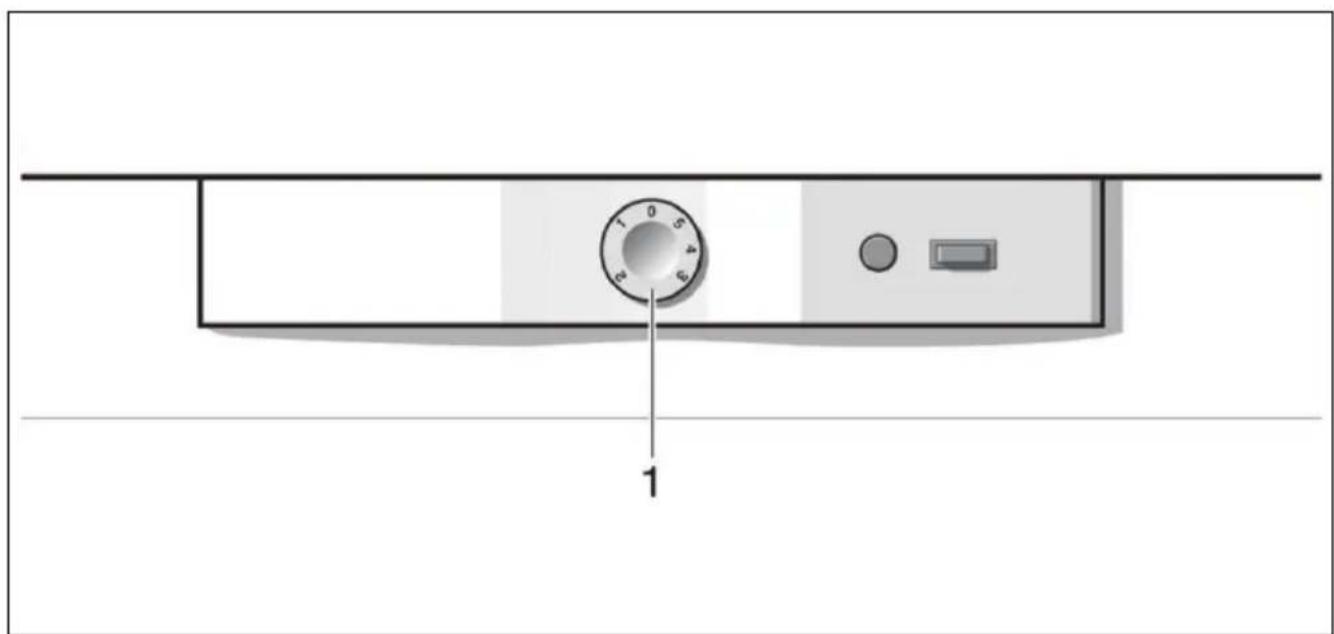

Présentation de l’appareil Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d’utilisation vaut pour plusieurs modèles. L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. 1 *Selon lemodèle. Enclenchement de l’appareil Tournez le thermostat, Fig. 2/1, pour lui faire quitter la position « 0 ». L’appareil commence à réfrigérer. Porte en position ouverte, l’éclairage est allumé. Remarques concernant le fonctionnement de l'appareil La température du compartiment réfrigérateur augmente temporairement : ■ Si vous ouvrez fréquemment la porte de l'appareil. ■ Si vous rangez de grandes quantités d'aliments. ■ En présence d'une température ambiante élevée. Gouttes d'eau de condensation ou présence de givre dans le compartiment réfrigérateur Pendant que le groupe frigorifique tourne, des gouttelettes d’eau de condensation ou du givre se forment contre la paroi arrière du compartiment réfrigérateur. Ce phénomène est le résultat du fonctionnement de l'appareil. Inutile d'essuyer les gouttelettes d'eau de dégivrage ou de gratter le givre. La paroi arrière se dégivre automatiquement. L'eau de dégivrage est récupérée dans la rigole d'écoulement. Fig. 7 Puis coule jusqu'au groupe frigorifique où elle s'évapore. 1Thermostat 2 Interrupteur d'éclairage 3Eclairage 4 Clayettes du compartiment réfrigérateur 5Bacàlégumes 6 Balconnet à oeufs* 7 Support pour tubes et petites boîtes de conserve 8 Clayette à grandes bouteillesfr

Réglage de la température Tournez le thermostat, Fig. 2/1, jusque sur le réglage souhaité. Sur un réglage médian, la zone la plus froide atteint env. +4 °C. Fig. 4 Des réglages plus élevés donnent des températures plus basses dans le compartiment réfrigérateur. Recommandations : ■ Nous conseillons de stocker les produits alimentaires délicats à une température non supérieure à +4 °C. ■ Réglage peu élevé pour stocker peu de temps des produits alimentaires (mode économe en énergie). ■ Réglage moyen pour stocker longtemps des produits alimentaires. ■ Réglage élevé uniquement de façon temporaire, s’il faut ouvrir fréquemment la porte ou si vous venez de ranger de grandes quantités de produits alimentaires dans le compartiment réfrigérateur. Capacité de réfrigération La température peut monter dans le compartiment réfrigérateur si vous rangez des quantités importantes de produits alimentaires ou de boissons. Pour cette raison, il faudrait régler le thermostat sur un chiffre plus élevé pendant environ 7 heures. Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Le compartiment réfrigérateur Le compartiment réfrigérateur est l’endroit idéal où ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé, le fromage dur, les fruits et légumes craignant le froid ainsi que les agrumes. Consignes de rangement : Rangez les aliments si possible bien emballés ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains aliments ne communiquent leur goût à d’autres et que les pièces en plastique changent anormalement de couleur. Remarque Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l’air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.fr

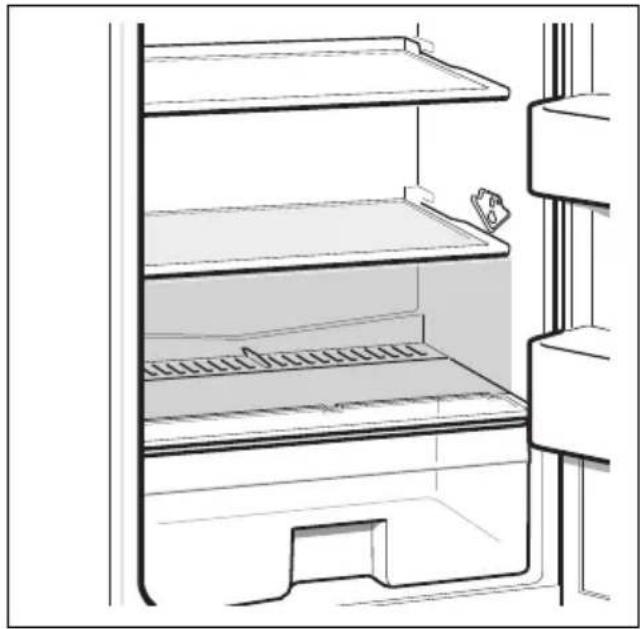

Tenez compte des différentes zones froides dans le compartiment réfrigérateur ! L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent : ■ La zone la plus froide se trouve entre la flèche imprimée sur le côté et sur la clayette qui se trouve en dessous. Fig. 4 Remarque Dans la zone la plus froide, rangez les aliments délicats (par ex. le poisson, la charcuterie, la viande). ■ Zone la moins froide elle se trouve complètement en haut, contre la porte. Remarque Rangez dans la zone la moins froide par ex. le fromage et le beurre. Ainsi, au moment de servir, le fromage conservera tout son arôme et le beurre restera tartinable. Equipement Vous pouvez modifier suivant besoin l’agencement des clayettes du compartiment intérieur et l’agencement des récipients en contre-porte : ■ Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l’extraire. Fig. 5 ■ Soulevez le rangement en contre- porte puis extrayez-le. Fig. 6 Equipement spécial (selon le modèle) Régulateur de température et d’humidité pour le bac à légumes Fig. 7/B En cas de rangement longue durée de légumes, salades et fruits, poussez le régulateur complètement à droite. Ce geste ouvre les orifices d’aération. La température diminue dans le bac. En cas de stockage de courte durée, poussez le régulateur d’humidité à gauche. Ce geste referme les orifices d’aération. La température augmente dans le bac.fr

Autocollant « OK » (selon le modèle) Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l’autocollant n’affiche pas « OK », abaissez la température par palier. Remarque A la mise en service de l’appareil, ce dernier peut mettre jusqu’à 12 heures avant d’atteindre la température correcte. Réglage correct Arrêt et remisage de l'appareil Coupure de l’appareil Tournez le thermostat, Fig. 2/1, sur la position « 0 ». Le groupe frigorifique et l’éclairage s’éteignent. Remisage de l'appareil Si l'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte.

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Nettoyage de l’appareil ã=Attention ■ N’utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l’acide, ni aucun solvant. ■ N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques. ■ Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer ! Procédure :

1. Éteignez l’appareil avant de le

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte !

3. Ne nettoyez l’appareil

qu’avec un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.

4. N’essuyez le joint de porte

qu’avec un chiffon et de l’eau propre ; ensuite, séchez-le à fond.

5. Veillez à ce que l’eau de nettoyage

ne traverse pas le trou d’écoulement et ne pénètre pas dans la zone d’évaporation.

6. Après le nettoyage : rebranchez la

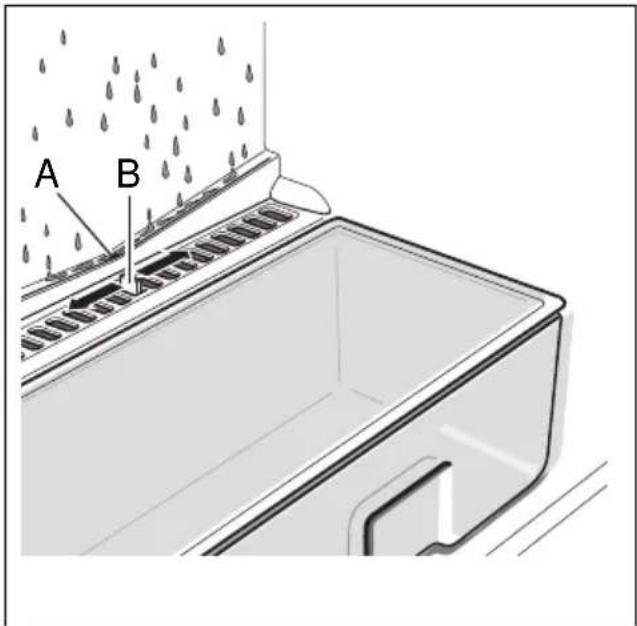

fiche mâle de l’appareil puis réenclenchez-le. Remarque Avec un bâtonnet ouaté ou assimilé, nettoyez régulièrement les rigoles et le trou d’écoulement de l’eau de dégivrage, Fig. 7/A, afin que cette eau puisse bien s’écouler.fr

Economies d’énergie ■ Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. ■ Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur ! ■ Rangez les produits surgelés dans le compartiment réfrigérateur pour qu’ils dégèlent. Utilisez l’excédent de froid pour refroidir les aliments. ■ N’ouvrez la porte de l’appareil que le plus brièvement possible ! ■ De temps en temps, nettoyez le dos de l’appareil avec un aspirateur ou une brosse, ceci pour éviter une hausse de la consommation d’électricité. Bruits de fonctionnement Bruits parfaitement normaux Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur). Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux. Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Éviter la génération de bruits L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.fr

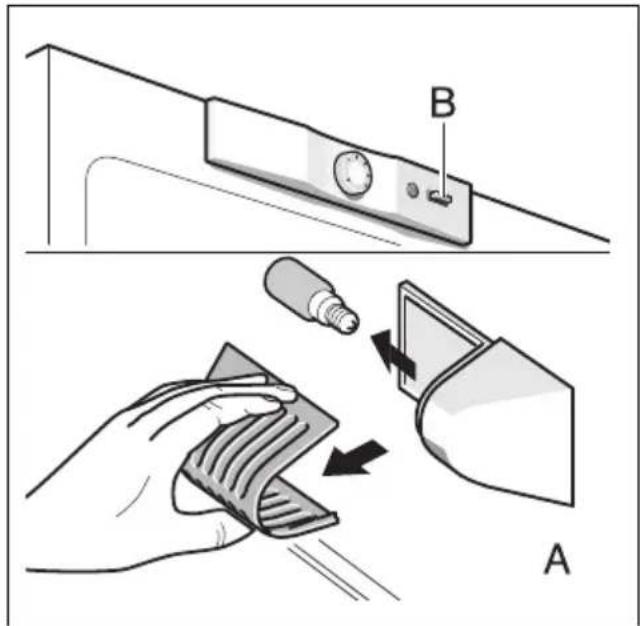

Remédier soi même aux petites pannes Avant d'appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent. Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement Cause possible Remède L’éclairage ne fonctionne pas. L’ampoule est grillée. Changez l’ampoule. Fig. 8/B

1. Éteignez l’appareil.

2. Débranchez la fiche mâle

de la prise de courant et / ou ramenez le disjoncteur en position éteinte.

3. Tirez la grille en avant.

4. Changez l’ampoule

(Ampoule de rechange : 220– 240 V, courant alternatif, culot E14. Puissance : voir l’inscription sur l’ampoule défectueuse). L’interrupteur de l’éclairage est coincé. Vérifiez s’il peut s’enfoncer. Fig. 8/A Le fond du compartiment de réfrigération est mouillé. Les rigoles à eau de dégivrage ou le trou d'écoulement sont bouchés. Nettoyez les rigoles d’écoulement de l’eau de condensation et le tuyau d’écoulement voir « Nettoyage de l’appareil ». Fig. 7 La température dans le compartiment réfrigérateur est trop basse. Le thermostat est réglé trop haut. Réglez le thermostat sur une température plus basse. Le groupe frigorifique s'enclenche de plus en plus souvent et longtemps. Vous avez ouvert fréquemment l'appareil. N'ouvrez pas l'appareil inutilement. Les orifices d'apport et d'évacuation d'air sont recouverts par des obj ets faisant obstacle. Enlevez ces obstacles.fr

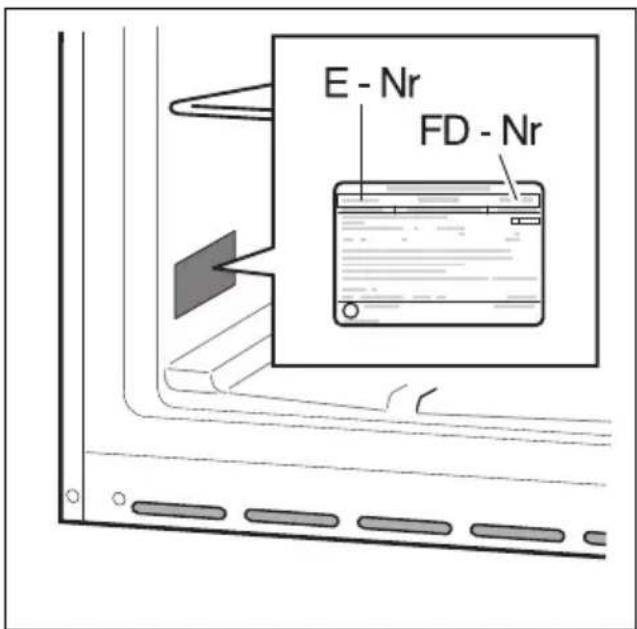

Service après-vente Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD). Vous trouverez ces indications sur la plaque signalétique Fig. 9 Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles. Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire ci- joint du service après-vente. Dérangement Cause possible Remède L’appareil ne refroidit pas. Le thermostat se trouve sur la position « 0 ». Tournez le thermostat pour lui faire quitter la position « 0 ». Fig. 2 /1 ■ Coupure de courant. ■ Le fusible / disjoncteur a été retiré / se trouve en position éteinte. ■ Fiche mâle incorrectement branchée dans la prise de courant. Vérifiez s’il y a du courant, vérifiez les fusibles / disjoncteurs.1
