Type de produit	Minuterie astronomique programmable
Marque	Tork
Modèle	SS700ZA
Tension d'alimentation	120 / 277 VCA (selon câblage)
Fréquence	60 Hz
Type de montage	Dans un coffret de branchement
Affichage	Écran numérique avec compte à rebours
Fonction principale	Commutation automatique basée sur le crépuscule et l'aube
Modes	Horloge, Programmation manuelle, Astronomique
Nombre de programmes	Jusqu'à plusieurs fois par jour
Réglage de latitude	10° à 60° Nord
Compatibilité	Interrupteur trois voies
Sécurité	Alimentation coupée avant câblage, mise à la terre requise
Accessoires fournis	2 vis de montage
Entretien	Nettoyer avec un chiffon sec
Compte à rebours	30 secondes lors de la programmation

FOIRE AUX QUESTIONS - SS700ZA Tork

Comment installer le commutateur Tork SS700ZA ?

Avant toute intervention, coupez l'alimentation au tableau de distribution principal. Branchez les fils noir et bleu comme illustré. Selon la tension (120V ou 277V), connectez le fil vert de la minuterie au fil de terre (vert ou vert/jaune). Couvrez les fils inutilisés, fixez la minuterie dans le coffret avec les deux vis fournies, puis remettez l'alimentation.

Comment brancher pour 120V vs 277V ?

Pour 120V, branchez le fil vert de la minuterie au fil de terre vert. Pour 277V, branchez le fil vert de la minuterie au fil vert et jaune (mise à la terre). Les autres connexions (noir, bleu, rouge) restent identiques.

Comment programmer la minuterie pour le crépuscule et l'aube ?

Appuyez sur la touche MODE jusqu'à l'écran 'CLK' (horloge). Puis réglez l'heure. Pour le mode astronomique, appuyez sur la touche LAT pour régler la latitude (10° à 60° Nord). Ensuite, appuyez sur MODE pour passer à l'étape 7. La minuterie s'allumera automatiquement au coucher du soleil et s'éteindra au lever.

Que faire si l'écran affiche 'HOLD' ?

Le message 'HOLD' signifie que la minuterie est en attente. Normalement, un compte à rebours de 30 secondes démarre. Attendez la fin du décompte. Si 'HOLD' persiste, vérifiez que l'heure est réglée (appuyez sur MODE pour passer en mode horloge, réglez l'heure si '12:00' clignote).

Comment régler une heure de mise en marche manuelle ?

En mode horloge, appuyez sur la touche ENTER pour accéder au réglage de l'heure de mise en marche (ON). Utilisez les touches pour ajuster l'heure, puis appuyez sur ENTER. Répétez pour l'heure d'arrêt (OFF) si nécessaire.

Comment utiliser le mode astronomique ?

Le mode astronomique (ASTRO) ajuste automatiquement les heures de mise en marche et d'arrêt en fonction du lever et du coucher du soleil. Pour l'activer, après avoir réglé la latitude, appuyez sur MODE jusqu'à l'étape 7. La minuterie calculera les horaires astronomiques.

Comment réinitialiser la minuterie ?

Pour réinitialiser, coupez l'alimentation au tableau de distribution pendant quelques secondes, puis remettez-la. Si l'écran affiche '12:00' clignotant, l'horloge est réinitialisée. Reconfigurez vos réglages.

Que faire si la minuterie ne s'allume pas ?

Vérifiez d'abord que l'alimentation est bien rétablie. Contrôlez le câblage : les fils noir et bleu doivent être connectés selon le schéma. Assurez-vous que la mise à la terre est correcte. Si le problème persiste, contactez un électricien.

Comment régler la latitude ?

Appuyez sur la touche LAT. L'écran affiche 'LAt' puis '5' par défaut. Utilisez les touches + ou - pour ajuster la latitude entre 10 et 60 (pour l'hémisphère nord). Appuyez sur ENTER pour confirmer. Le réglage est utilisé pour les calculs astronomiques.

Le commutateur fonctionne-t-il avec un interrupteur trois voies ?

Oui, le SS700ZA est compatible avec un interrupteur trois voies existant. Suivez le schéma d'adaptation : débranchez le deuxième interrupteur trois voies, branchez les fils bleu, noir et rouge de la minuterie aux conducteurs A, B et à la charge selon les instructions de la notice.

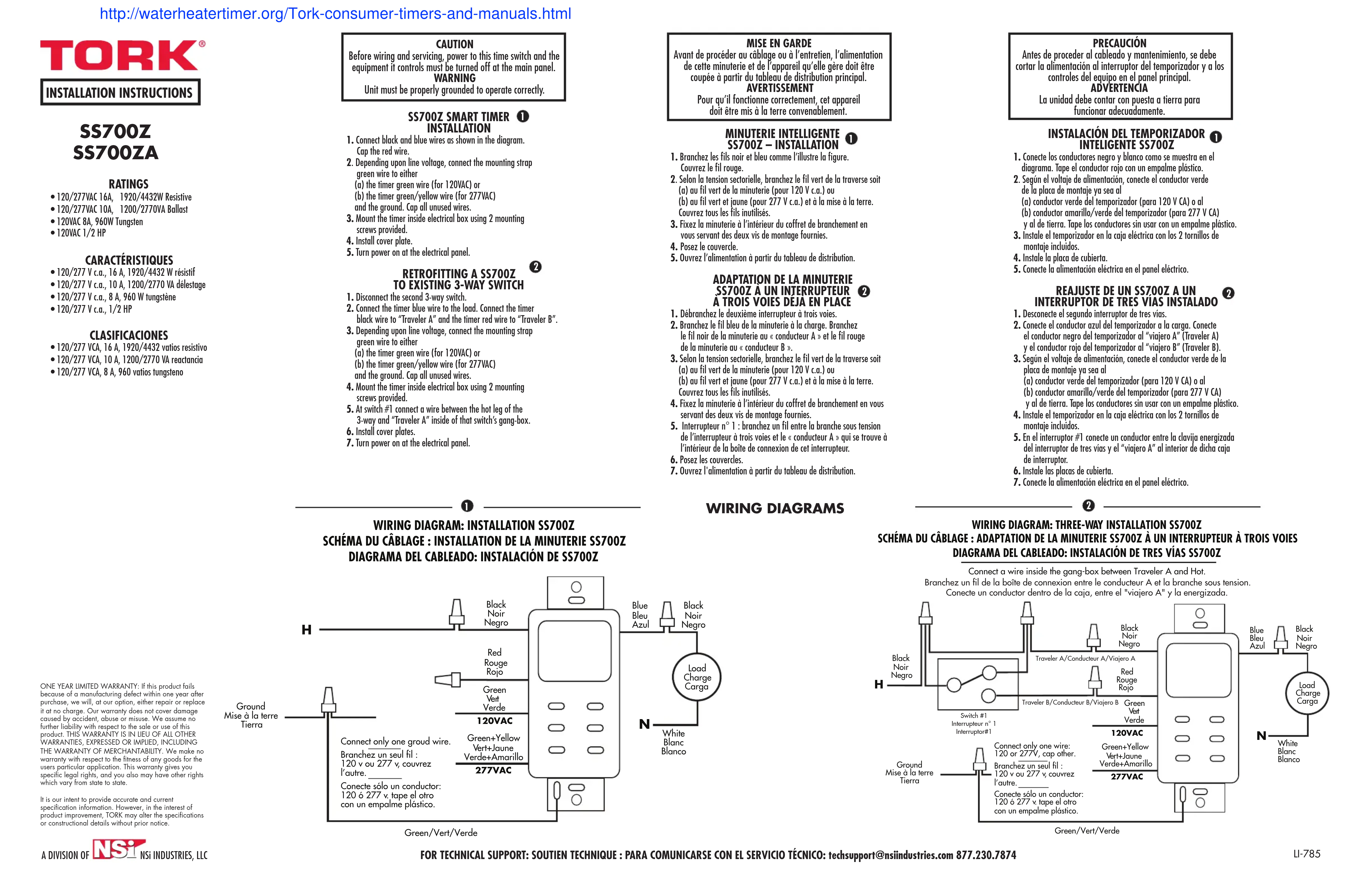

MODE D'EMPLOI SS700ZA Tork

dont de proceder au cablage ou a l'entretien, alimentation et alimentation.
de cette minuterie et de I'appareil qu'elle gere doit et
coupee à partir du tableau de distribution principal. AUSTRICGMENT

AVERTISSEMENT

Pour qu la tonchione correctement, cer apporeil

doil er remis a la h

MINUTERIE INT

SS7002-INSTALLATION

1. Branchez les theirs noir et bleu comme l'illustre la figure 1.
   Coudyrie 1018.
2. Selon la falition Sectionaire, branché le vert de la traversée sur (a) ou fil vert de la minétrie (pour 120 V a.) au
   (a) du fin vert de la milleire (poor 120 V. Cu.70) (b) au fil vert et injume (poor 277 V. c.) et à l'oinse à l'interne
   Couvrez tous les fils inutilises.
3. Fixez la minuterie o l'intérieur du coffret de branchement en
   vous servant des deux vis de montage fournies.
4. Posez le couverde.
5. Ouvrez l'alimentation a partir du tableau de distribution

ADAPTATION

SS7007A JUH

59002 AG INNEX TROIS VOIES DEJA

A TROIS VOIRS DESA EN L 1. Debranche le deuxieme interruntte au trois voies
2. Bronchec le fil bleu de la minuterie a la charge. Bronchec
le fil noir de la miniterie au conducteur A et le fil rouge
de la minuterie au 出 conducteur B:
3. Selon la tension sectorielle, branchez le fil vert de la traverse soit:
(a) ou lil vert de la minuterie (pour 12 V. c.a.) ou (b) au ci-dessus (en 0.77V.c.a.) + 1
(b) du tert vir et june (pour 27/7 V. c.d.) et a d mise a id terre. Courgus tour les loc fis initilisés.
Covet 100s his monnises.
4Fixez in minuterie a l'interieur du coffret de brnpcher
servant des deux vis de montage fournies.
5. Interrupteur n° 1: branchez un fil entre la branche sous tension
de I'interrupteur a trois voies et le conducteur A qu se trouve d
I'interieur de la boite de connexion de ce interrupteur 6.4.1.2.1.1.
6. Posez les couvercles.
7. Ouvrez l'alimentation a partir du tableau de distribution.

PRECAUCION

Essuite apporitra le message « HOLD « (patiente), et un compte à rebours de 30 secondes « amorcera. Quand « 12:00 » clignote à l'écran, « apporete » est pié.

EMPIECE POR LEER TODAS LAS INSTRUCCIONES

Appuyez sur la touche MODE pour passer au mode horloge (CLK).

n). Afin que la minuterie se mette automatiqueement en marche (ON) au coucher

du soleil et qu'elle s'orrte (DEF) ou lever du soleil, nonnouez sur la tourbe.

MODE et passez à l'etage 7.

b) Afin que la minuterie se mette en marche (ON) ou coucher du soleil et qu'el

s'orre (OFF). apuyez sur la touche ENTER et passez a l'etape 6.2 pour

regler l'heure d'arrêt. Passez ensuite à l'objet 7

c) Afin de regler une heures de mise en marche ou d'arrêt, passée à l'étape 6.1

AJUSTE DEL HORARIO

Pour récler d'autres heures de mise en marche et

aarrer, repetez les etapes 6.1 et 6.2

SIGUIENTE PROGRAMACION

Consultez la carte ci-dessous. Determinine le degrde latITUDE souhoite

entre 10 et 60° nord). Appuyez sur la touche LAT pour continuer. LAI5

correspond à l'émisphère sud. Sélectionnez N.

AJUSTE AUTOMATICO DEL HORARIO DIARIO

DE ANOCHECER/AMANECER (ASTRO)
