MODE D'EMPLOI TCT6102BCA CALIFORNIA
NOUVAUTE ! Sécurité Flamme suivant la nouvelle Directive Européenne :
Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfonnée pendant 8 secondes environ avant de la lâcher.
CET APPAREIL DOIT ETRE INSTALLLE CONFORMMEMENT AUX REGLEMENTATIONS EN VIGUEUR ET UTILISE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.
Cher client
Vous venez d’acquérir une de nos tables de cuisson et nous vous remercions de votre choix.
Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction.
Nous vous conseillons de lire très attentivement cette notice d'utilisation. Les instructions et conseils vous aident à utiliser au mieux votre table de cuisson. Cette table de cuisson est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a été conçue, c'est-à-dire la cuisson des aliments et non le chauffage d'un local par exemple.
La classe de l'appareil : 3
Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar
Le pays de destination : France
La catégorie de l'appareil : II 2E + 3 + FR
Type de l'appareil : A
PRECAUTIONS D'EMPLOI 3
DESCRIPTION 7
INSTALLATION 8
Conseils à l'installateur 8
Déballage 9
Installation de la table de cuisson 9
Branchement gaz 13
Branchement électrique 14
Mise en place des brûleurs 17
Changement des injecteurs 17
AVANT LA PREMIÈRE UTILISATION 20
UTILISATION 20
Utilisation des brûleurs gaz 20
Utilisation des plaques électriques 22
NETTOYAGE ET ENTRETIEN 25
MISE AU REBUT 26
QUE FAIRE EN CAS DE PANNE 27
SPECIFICATIONS TECHNIQUES 28
Precautions d'emploi
Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'utiliser votre appareil.
1 - Les conditions de branchement sont indiquées sur la plaque signalétique. 2 - Cette table de cuisson doit être installée par un technicien qualifié suivant les normes en vigueur. Elle doit être utilisée dans un endroit bien aéré uniquement. Lisez attentivement cette notice avant la première installation et utilisation. 3 - IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur. 4 - Cet appareil doit avoir un branchement à la terre. En cas de branchement incorrect la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences. 5 - Ne vérifiez jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme. 6 - Retirez toutes traces d'emballage avant d'utiliser la table de cuisson. Les emballages devront être éliminés dans le cadre du tri sélectif. 7 - Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion.
Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustate.
Il faut assurer un débit de ventilation au minimum de 20m3/h. 8 - L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)). Les trous d'aération de l'appareil ne doivent pas être couverts.
9 - MISE EN GARDE : Pendant et immédiatement après le fonctionnement, les parties accessibles de l'appareil deviennent chaudes. Évitez de les toucher. Les enfants doivent être tenus à distance.
10 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur.
11 - Lorsque la table de cuisson n'est pas utilisée, il est recommandé de fermer le robinet d'alimentation de gaz.
12 - MISE EN GARDE : Danger de feu ! Ne posez rien sur le plan de cuisson pour ranger.
13 - Ne rangez jamais près des foyers des récipients contenant du gaz pressurisé, des aérosols, des produits et matières inflammables tels que du papier, du plastique ou du tissu, etc., ainsi que des objets et ustensiles contenant des matières inflammables.
Ils peuvent prendre feu
14- MISE EN GARDE : La cuisson sans surveillance avec de l'huile ou de la graisse peut être dangereuse et peut causer un feu. Ne jamais essayer d'éteindre un feu avec de l'eau. Arrêtez le fonctionnement de l'appareil et couvrez les flammes, par exemple avec
une couverture anti-feu ou un couvercle.
15 - MISE EN GARDE : Lors de l'utilisation, l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants sur le plan de cuisson. Si les enfants de moins de 8 ans d'âge ne sont pas surveillés en permanence, ils doivent être tenus à distance.
16 - Surveillance de votre appareil en cours de fonctionnement pour éviter tout risque d'incident.
17 - Après avoir utilisé la table de cuisson, vérifiez que l'index des manettes est sur la position de fermeture.
18 - Pour utiliser un appareil électrique, il est recommandé de respecter certaines règles :
Ne pas toucher l'appareil avec des mains ou des pieds mouillés ou humides
Ne pas utiliser l'appareil les pieds nus
19 - Si le cordon d'alimentation est endommagé (fourni pour TCT6101, TCT6102 et TCT6202 et non fourni pour TS6301), il doit être remplacé par le fabricant, son service après-vente ou toute personne de qualification similaire afin d'éviter tout danger.
20 - Cet appareil n'est pas prévu pour être utilisé par des enfants.
21- Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillés (surveillées) et qu'ils
(que她们) aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils (qu'elles) comprennent les dangers encourus.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien de cet appareil ne doit pas être effectués par des enfants sauf qu'ils ont plus de 8 ans et qu'ils sont surveillés.
22 - Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparée. 23 - Cet appareil doit être débranché du réseau électrique avant le nettoyage et l'entretien (voir le chapitre BRANCHÉMENT ELECTRIQUE). 24 - Ne pas utiliser d'appareil de nettoyage à vapeur pour nettoyer cet appareil. 25 - Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage. 26 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
Attention: utilisez des gants protecteurs lors du déballage et de l'installation.
Description
Figure 1 (TCT6101)
Figure 2 (TCT6102)
Figure 3 (TCT6202)
Figure 4 (TS6301)
Description des feuilles de commandes
1-Bruleur auxiliaire 800 W
2-Bruleur rapide 2150 W
3-Bruleur semi rapide 1450 W
4-Brûleur semi rapide 1450 W
5 - Plaque électrique
Diam. 145 mm 1000 W
6 - Plaque électrique
Diam. 180 mm 1500 W
7 - Plaque électrique
Diam. 145 mm 1000 W
8 - Plaque électrique
Diam. 180 mm 2000 W.
10 - Bouton d'allumage électrique 11 - Manette brûleur (1) 12 - Manette brûleur (2) 13 - Manette brûleur (3) 14 - Manette brûleur (4) 15 - Manette plaque électrique (5) 16 - Manette plaque électrique (6) 17 - Manette plaque électrique (7) 18 - Manette plaque électrique (8) 19 - Voyant plaque électrique
Installation
Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.
IMPORTANT : l'installation doit être effectuée suivant les instructions individuées dans cette notice.
Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens.
Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.
Conseils à l'installateur
1) L'installation, le branchement, le réglage et la transformation de la table de cuisson pour l'utilisation d'autres gaz doivent être effectués par un technicien qualifié et suivant les normes en vigueur. La non-observation de cette règle annule la garantie et le fabricant ne peut pas être tenu responsable des conséquences. 2) L'installateur doit se rapporter aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion.
3) L'appareil doit être débranché pendant toutes les interventions. 4) L'appareil est construit pour être placé dans des meubles résistants à la chaleur. Les parois du meuble doivent résister à une température de 75°C en sus de la température ambiant. 5) Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600mm. 6) Éviter l'installation à proximité de matériaux inflammables (par ex. rideaux).
Deballage
Mettez la table de cuisson le plus près possible de l'endroit où elle sera installée et déballez-la.
Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

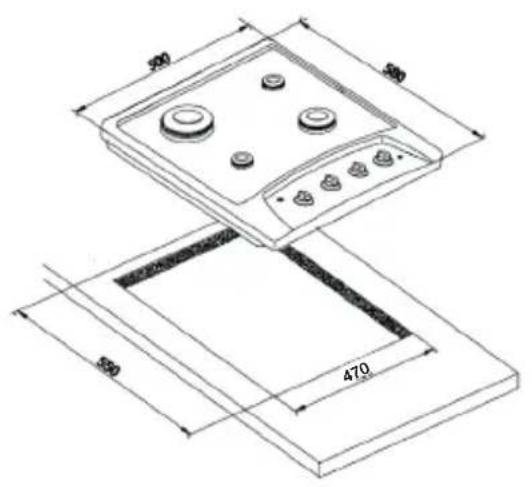

Installation de la TABLE de cuisson
Les parois du mobilier adjacentes à la table de cuisson doivent être obligatoirement résistantes à une température de 120°C, pour éviter tout décollage ou déformation.
Figure 5 Figure 6
Pour faire l'encastrement, il est nécessaire de pratiquer une découpe avec les dimensions indiquées dans les figures 5 et 6 en tenant compte des remarques suivantes :
- Il faut garder une distance d'au moins 30mm entre la partie inférieure de la table de cuisson et l'étagère située dans le meuble en-dessous.
- Toute paroi à côté de la table de cuisson doit être couverte à une distance minimale de 100mm.
- La paroi derrière la table de cuisson doit être couverte à une distance minimale de 60mm.
Les autres dimensions à respecter sont indiquées dans la figure ci-après (Fig. 7).
Figure 7
Fixation de la TABLE de cuisson
Votre table de cuisson est fournie avec un jeu de pattes et de vis pour la fixation sur des plans de travail d'une épaisseur de 2 à 4 cm.
Retourner la table de cuisson et monter les pattes « a » aux endroits prévus en serrant légèrement les vis « b » (Fig 8).
Placer le joint « c » (fourni avec votre table de cuisson) sur le plan de travail au ras de l'ouverture d'encastrement.
Poser la table de cuisson dans l'ouverture en la positionnant correctement.
Placer les pattes « a » et serrer les vis « b » afin d'assurer le blocage complet de la table de cuisson.
Éliminer la partie du joint débordant la table de cuisson à l'aide d'un outil.
Figure 8
Branchement gaz
Cet appareil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur.
Assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil soient compatibles avec les indicateurs de la table de cuisson (étiquettes à l'arrêt de la table de cuisson).
Le raccordement au gaz doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.
Note pour le branchement GPL (bouteille) : En tout cas, si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite.
(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.
La longueur du tuyau d'alimentation ne doit pas être inférieure à 50cm et ne doit pas être supérieure à 200cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse être touché, coincider ou tiré par un élément amovible (ex. tiroir) ou par des objets qui peuvent être placés à proximité.
Branchement electrique
Cette table de cuisson doit être branchée par un technicien qualifié et suivant les normes en vigueur.
Cet appareil doit être impérativement branché avec terre selon les normes en vigueur.
Assurez-vous que le voltage de votre source soit identique à celui qui est marqué sur la plaque signalétique de votre table de cuisson.
Le câble d'alimentation (non fourni pour les modèles TS6301) ne doit pas être en contact avec des parties chaudes et ne doit pas être placé à un endroit dont la température peut dépasser 75°C.
A) modèles TCT6102, TCT6202
Le câble d'alimentation de votre table de cuisson muni d'une fiche doit obligatoirement être branché sur une prise électrique avec terre selon les normes en vigueur.
Attention :
Il est nécessaire de pouvoir déconnecter l'appareil facilement. La déconnection peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation en vigueur.
B) modèles TS6301
Schéma et câbles de branchement sont indiqués dans le tableau suivant (Fig. 9).
Attention :
Il est nécessaire de pouvoir déconnecter l'appareil facilement. Un moyen de déconnexion doit être incorporé dans les canalisations fixes conformément aux règles d'installation en vigueur afin de permettre une coupure omnipolaire du réseau d'alimentation.
Attention : l'information ci-dessous est uniquement pour le technicien qualifié qui est le seul autorisé à réaliser le branchement électrique de cette table de cuisson.
Type de cable a utiliser pour le bran-chement : H05RR-F
Figure 9

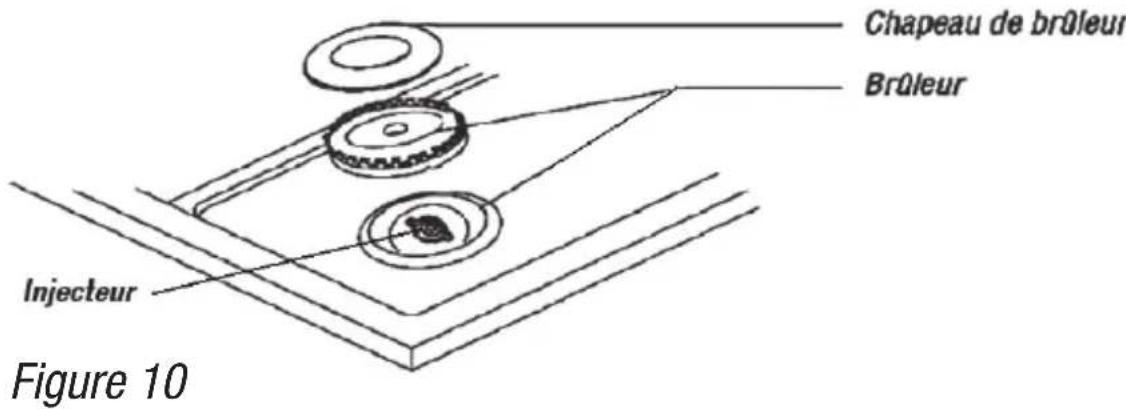

Changesment des injecteurs (modeles gaz)
Les tables de cuisson avec des brûleurs gaz s'adaptent aux différents types de gaz en remplaçant les injecteurs.
Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne pourra pas être tenu responsable des conséquences.
Utilisez les injecteurs fournis avec la table de cuisson. Débranchez la prise électrique. Dévissez
L'injecteur et remplacez-le par le nouveau (voir tableau de concordance ci-après). Procédez de même pour les autres brûleurs.
| G30/G31 28-30/37 mbar | G20/25 20/25 mbar | |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Brûleur auxiliaire | 0,50 | 0,72 |
Tableau des concordances
Figure 11

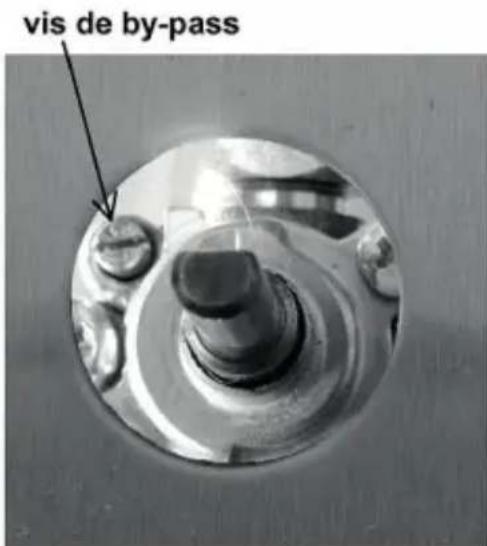

Reglage du ralenti
Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.
Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.
Figure 12
Après avoir changé les injecteurs, collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.
Avant la première utilisation
1) Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre table de cuisson. Ces emballages devront être triés séparément pour le recyclage.
2) Les plaques électriques de votre table de cuisson sont recouvertes d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10 mm. Éteignez la plaque et laissez refroidir.
Utilisation utilisation des bruleurs de gaz
3 différents types de brûleurs équipent votre table de cuisson. Pour obtenir une performance maxi-
Mâle des brûleurs utilisez des casseroles avec les diamètres suivants :
- Brûleur rapide 22 à 28cm
- Brûleur semi rapide 14 à 22cm
- Brûleur auxiliaire 10 à 14cm
MISE EN GARDE : utilisez uniquement des récipients à fond plat.
Attention: La flamme du brûleur ne doit jamais sortir du fond de la casserole.
Attention: En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande.
ATTENTION: Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. APRÈS allumage il est impératif de MAINTENIR la manette de commande enfonlée pendant 8 secondes environ avant de la lâcher.
Appuyez et tournez la manette correspondante au brûleur à utiliser en la plaçant sur la position grande flamme (Fig 14) et appuyez simultanément sur le bouton d'allumage (Fig 2 et 3 Rep 10) afin d'allumer le brûleur. (Pour les modèles TCT6101 ou en cas de panne électrique, utilisez un allumé-feu ou une allumette).
Maintenez la manette de commande enfoncée pendant 8 secondes environ après allumage avant de la lâcher. Vous pouvez diminuer la flamme en tournant la manette sur la position petite flamme. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position arrêt « I » et attendez quelques minutes avant de la rallumer. Pour éteindre, mettez la manette en position arrêt « I ».
Manette de brûleur Figure 13
Utilisation des plaques electriques
Les tables de cuisson tout électrique sont équipées de 3 différents types de plaque (2 normales, 1 grande et 1 rapide).
Les tables de cuisson TCT6202 (3 gaz + 1 électric) sont équipées d'une plaque normale.
Pour obtenir une performance maximale des plaques, utilisez des casseroles avec les diamètres suivants :
-Plaque normale (1000W) 14,5cm -Grande plaque (1500W) 18cm -Plaque rapide (2000W) 18cm
MISE EN GARDE: Utilisez uniquement des éléments à fond plat.
À la première utilisation ou si la plaque a été inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur la position maximale afin d’éliminer l’humidité résiduelle. Ne pas toucher la plaque électrique avec une partie du corps mouillée ou humide. Utilisez des récipients de dimension ajustée, le diamètre des casseroles devant être identique au diamètre de la plaque, ce qui est important pour économiser l’énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoins rouge qui se trouve sur le tableau de bord s’allume (Fig 3 et 4, Rep 19). Cela vous permet de voir si la plaque reste allumée par erreur.
Manette de plaque électrique
(TCT6202)
Figure 14 Figure 15
Positions de la manette de PLAQUE electrique
| TS6301 | 1 | 2 | 3 | 4 | 5 | 6 |
| TCT6202 | - | 1 | - | 2 | - | 3 |
| UTILISATION | Cuisiner à chaleur douce | Cuisiner à chaleur minimum | Cuisiner à chaleur minimum | Cuisiner, frire à chaleur moyenne | Cuisiner, frire à chaleur élevé | Cuisiner, frire à chaleur maximum |
Lorsqu'on utilise la plaque électrique, il faut : - Éviter de la faire fonctionner à vide (sans réseau)
- Ne se servir que des casseroles à fond plat (type électrique)
- Cuire si possible avec un couvercle pour économiser l'énergie
- Ne jamais cuire les aliments directement sur les plaques électriques, mais dans des marmites ou des récipients adaptés.
Nettoyage et entretien
1 - Nettoyez la table de cuisson pendant qu'elle est froide 2 - Déconnectez toujours l'appareil du réseau électrique avant le nettoyage et l'entretien (voir le chapitre BRANCHEMENT ELECTRIQUE) 3 - Utilisez de l'eau savonneuse tiède en ayant soin de rincer et d'essuyer avec un chiffon doux. 4 - N'utilisez jamais de produits abrasifs et corrosifs. 5 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage. 6 - Pour les tables de cuisson en inox, nettoyer les parties en inox avec des produits spéciaux que l'on trouve dans le commerce. 7 - Graissez les plaques électriques si vous ne les utilisez pas pendant un certain temps. 8 - Les brûleurs et les grilles peuvent être enlevés et lavés avec des produits appropriés. Après
Le nettoyage, les brûleurs et leurs chapeaux doivent être bien séchés et remis parfaitement à leur place.
9 - Évitez de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre etc.)
Enlèvement des appareils ménagers usagés
La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et
Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.
Que FAIRE en cas de PANNE
En cas de panne électrique, vérifiez d'abord que le compteur est enclenché et que le fusible de protection est correct.
Après cette vérification, appelez le service après-vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.
Attention !!
Cet appareil doit être réparé seulement par un technicien qualifié.
Specifications techniques
| MODELES | |||||||
| TCT6101 | TCT6102 | TCT6202 | TS6301 | ||||
| CLASSE GAZ | 3 | ||||||
| CATEGORIE GAZ | II2E+3+ | ||||||
| PAYS DE DESTINATION | FRANCE | ||||||
| PUISSANCE TOTALE en kw | NG 20/20 20/25 mbar | 6,95 kw | 6,95 kw | 5,35 kw | - | ||
| G30/31 28-30/37 mbar | 6,80 kw | 6,80 kw | 5,2 kw | - | |||
| DEBIT TOTAL en m3/h ou g/h | NG 20/20 20/25 mbar | 0,656 m3/h | 0,656 m3/h | 0,51 m3/h | - | ||
| G30/31 28-30/37 mbar | 494,44 g/h | 494,44 g/h | 378 g/h | - | |||
| TYPE DE GAZ ET PRESSION | G20/20 20/25 mbar | G30/31 28-30/37 mbar | - | ||||
| DEBITS DES BRULEURS | BRULEUR RAPIDE | 2,80 kw | 0,272 m3/h | 2,70 kw | 196,32 g/h | - | |
| BRULEUR SEMI-RAPIDE | 1,60 kw | 0,146 m3/h | 1,60 kw | 116,34 g/h | - | ||
| BRULEUR AUXILIAIRE | 0,95 kw | 0,092 m3/h | 0,90 kw | 65,44 g/h | - | ||
| DEBITS RÉDUTS DES BRULEURS | BRULEUR RAPIDE | 0,80 kw | 0,070 m3/h | 0,90 kw | 65,44 g/h | - | |
| BRULEUR SEMI-RAPIDE | 0,55 kw | 0,050 m3/h | 0,55 kw | 40 g/h | - | ||
| BRULEUR AUXILIAIRE | 0,45 kw | 0,042 m3/h | 0,40 kw | 29 g/h | - | ||
| ALLUMAGE ELECTRIQUE | + | + | - | ||||
| PUISSANCE DES PLAUES | PLAQUE NORMALE DIAM. 145 mm | - | - | 1000 W | 2x1000 W | ||
| GRANDE PLAQUE DIAM. 180 mm | - | - | - | 1x1500 W | |||
| PLAQUE RAPIDE DIAM. 180 mm | - | - | - | 1x2000 W | |||
| PUISSANCE TOTALE ELECTRIQUE | - | 0,48 W | 1000 W | 5500 W | |||
| VOLTAGE ET FREQUENCY | - | 220V-240V ~50 Hz | 220V-240V ~50 Hz | 230 V/400 V ~50 Hz | |||
Indications des couleurs rajoutées aux références :
Blanc. B CA
Noir. N CA
Terre de France TDF CA
Inox XCA
Le nom et l'adresse du fabricant :
Organize Sanayi Bölgesi 8. Cadde
26110 Eskisehir/TURKIYE
Tel:0.222.2360093
Fax:0.222.2360094
(Cette notice peut être disponible sous format PDF sur demande à info@euresco.net)
