MODE D'EMPLOI HIG 3TIAF HIGH ONE

Table de cuisson vitrocéramique

HIG3 TI-AF

Fabriqué en France

Nous vous remercions de la confiance que vous nous avez accordée en choisant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sécurité 3

PRECAUTIONS AVANT UTILISATION EN CUISSON 3 UTILISATION DE L'APPAREIL 3 PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 4 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4 AUTRES PROTECTIONS 4 SECURITE ANTI-DEBORDEMENT 4

Description de l'appareil 5

CHARACTERISTIQUES TECHNIQUES 5 BANDEAU DE COMMANDE : 5

Utilisation de l'appareil 5

TOUCHES SENSITIVES 5 AFFICHAGE 6 VENTILATION 6

Mise en ROUTE et gestion de l'appareil 6

AVANT LA PREMIÈRE UTILISATION 6 PRINCIPLE DE L'INDUCTION 6 MISE EN ROUTE 7 DETECTION DE RECIPIENT 7 INDICATEUR DE CHALEUR RESIDUELLE 7 FONCTION MINUTERIE 8 VERROILLAGE DU BANDEAU DE COMMANDE 9

Conseils de cuisson 10

QUALITE DES CASSEROLES 10 DIMENSION DES CASSEROLES 10 EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 11

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologués et adaptés.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas être utilisé au-dessus d'un lave-vaiselles ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonction.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d’enclenchement intempestif ou de chaleur résiduelle, qui-ci risquerait selon le matériel de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (Attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.

Précautions en cas de défaillance de l'appareil

Si un défaut est constaté, il faut déclencher l'appareil et couper l'alimentation électrique. - En cas de fêlure ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente. - Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même. - ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Sécurité anti-débordement

• Si un débordement ou un objet quelconque recouvre les touches de commande pendant plus de 10s, alors s'affiche ER03, qui disparaît lorsque les touches sont libérées ou nettoyées.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAIÈNE UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

Caractéristiques techniques

Type	Puisance totale	Position du foyer	Puisance Nominale*	Diamètre	Détection minimum
HIG 3TI-AF	5100W	Avant gauche	1400W	190 mm	110 mm
		Arrière gauche	1400W	160 mm	110 mm
		Droit	2300W	240 mm	120 mm

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles.

Bandeau de commande :

Touchesensitive

L'appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson U Détection de casserole Récipient manquant ou inapproprié E Message d'erreur Défaut de circuit électronique H Chaleur résiduelle La zone de cuisson est chaude L Verrouillage La table est sécurisée

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu, le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casserole métalliques émaillées, en inox à semelle ferromagnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole ( ) reste affiché.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action Bandeau de commande Afficheur

Enclencher appuyer sur [ ] [0]

Arrêter appuyer sur [ ] aucun ou [ H]

• Enclencher / arrêter une zone de chauffe :

Action Bandeau de commande Afficheur

Sélectionner appuyer sur la touche [0] sélection de la zone

Augmenter appuyer sur [+] [1] jusqu'à [9]

Diminuer appuyer sur [-] [9] jusqu'à [1]

Arrêter appuyer sur [-] [0] ou [H]

Si aucun réglage n'est fait en moins de 20 secondes, l'électronique revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparait lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction minuterie

La minuterie peut être affectée simultanément aux foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche	afficheur allumé
	sélection de la zone
Augmenter	Appuyer sur [+] ou [-]	[1] ... [9]
Sélectionner « Minuterie »	Appuyer simultanément	[00]
sur [−] et [+]
Diminuer la durée	Appuyer sur [−]	[30] passes à
		29,28,27,...
Augmenter la durée	Appuyer sur [+]		[00] passes à
01,02,03...

Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.

• Arrête la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche	L'afficheur de la
	sélection de la zone	zone s'allume

Sélectionner « Minuterie » Appuyer simultanément Temps restant sur [-] et [+] Désactiver « Minuterie » Appuyer sur [-] Passe à [00] puis s'éteint

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

• Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

• Minuterie utilisée hors cuisson :

Action

Bandeau de commande

Afficheur

Activer la table de cuisson Appuyer sur [ ] ① Voyants de zone allumés

Sélectionner « Minuterie » Appuyer simultanément [00]

sur[-]et[+]

Diminuer la durée Appuyer sur [-] [00] passes à 30,29...

Augmenter la durée Appuyer sur [+] [00] passe à 01,02...

Après 20 secondes les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Action bandeau de commande afficheur

Mise en route Appuyer sur [0] ou []

Verrouiller la table Appuyer simultanément [0] ou [H]

sur [-] et la touche sélectionnée

de la zone avant droit

Ré-appuyer sur la touche [L] sur les afficheurs

de sélection de la zone

Action bandeau de commande afficheur

Mise en route Appuyer sur [ ] [L] ①

Déverrouiller la table Appuyer simultanément [0] ou [H]

sur et la touche de

sélection de la zone

avant droit

Ré-appuyer sur [ - ] seul Afficheurs éteints

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, aluminium ou inox à fond ferromagnétique, Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole, placez-la sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassétoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau

Entretien et nettoyage

Pour nettoyer, il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

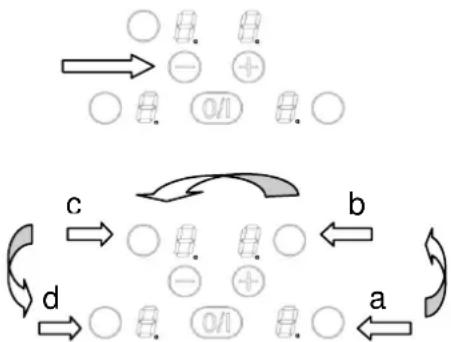

Le symbole [E4] s'affiche:

La table doit être reconfigurée suivant la procédure ci-dessous :

Avant de commencer la procédure, il faut :

S'assurer qu'il n'y ait pas de récipients sur la table à induction.

Se munir d'un récipient adapté à l'induction.

Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur.

Rebrancher la table au réseau électrique : remettre le fusible ou rebrancher le disjoncteur.

Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.

Ne pas appuyer sur [①].

Annulation de la configuration existante

1) Appuyer sur [-] et rester appuyé. 2) Avec un doigt de l'autre main appuyer successivement et rapidement (en moins de 2s) sur les touches « sélection »

En partant de la zone Avant-Droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d). Des [-] apparaissent.

Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n°1

3) Ôter les doigts des touches et réappuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent. 4) Attendre que les [E] deviennent fixes. 5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

Nota: tables à induction avec 3 zones de cuisson : La touche Arrière Droite (b) est inexistante, il faut appuyer 2 fois sur la zone Avant-Droite (a). C'est-à-dire (a → a → c → d).

III) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique de diamètre 16cm minimum. 2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante. 3) Poser le récipient sur la zone à configurer. 4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée. 5) Procéder de la même manière pour toutes les zones de cuisson qui affichent [C]. 6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affiché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• Si l'affichage [ E 4 ] persiste, appelez le Service Après-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique
• Le fusible de protection a sauté
• Vérifiez si le verrouillage n'est pas activé
• Les touches sensitives sont couvertes d'eau ou de graisse
• Un objet est posé sur les touches sensitives

Le symbole [u] s'affiche :

• Il n'y a pas de casserole sur la zone de cuisson
• Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

Le symbole [e] s'affiche :

Débranchez et rebranchez la table de cuisson - Appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• Le déclenchement de sécurité a fonctionné
• Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes.
• Une des casseroles est vide et son fond a surchauffé
• La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil
• La soufflerie s'arrête automatiquement

Le symbole [l] s'affiche :

• Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [ER03] s'affiche :

• Se référer au chapitre anti-débordement.

Protection de l'environnement

• Les matériaux d'emballage sont écologiques et recyclables
• Les apparèils électroniques sont composés de matériel aux recyclables et parfois de matériel aux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

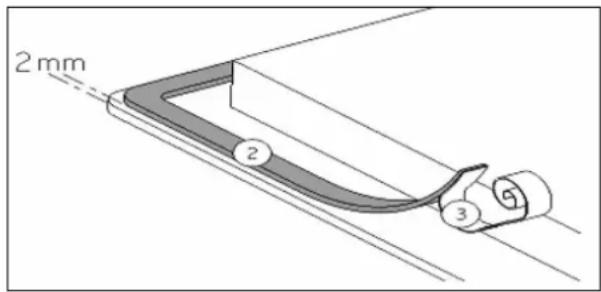

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
590 x 520 mm	560 x 490 mm

La distance entre la table de cuisson et le mur doit être au minimum de 50mm. - La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couvrir sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson - Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (100°C) - Les baguettes de bord murales doivent être thermo-résistantes - Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle - Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique - Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur. L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760mm.

• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un Electricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas les parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est donc que pour une alimentation en 230 V~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boîtier de branchement.

Monophasé 230V~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L aux plots 1 ou 2.

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Un dévissage plus que nécessaire des vis du boîtier de raccordement risque de déteriorer ce dernier, les vis tourneraient alors dans le vide.

Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.
