MODE D'EMPLOI HIG TI3T AF HIGH ONE

Notice d'utilisation

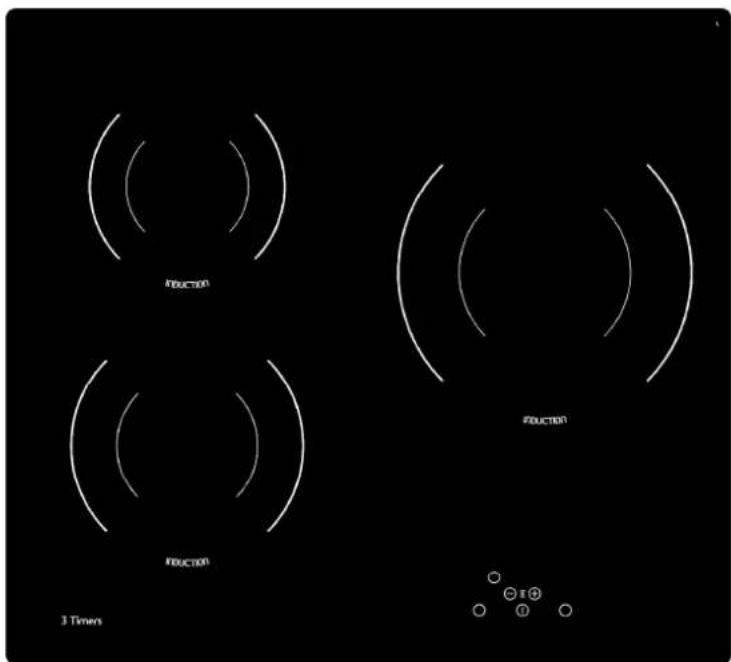

Table de cuisson Induction

HIG TI 3 T AF 936750

Fabrique en France

V1.0-082013

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant notre table de cuisson vitroceramique a induction.

Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SECURITE. 3

PRECAUTIONS AVANT UTILISATION EN CUISSON 3
UTILISATION DE L'APPAREIL 3
PRECAUTIONS POUR NE PAS DETERIOR L'APPAREIL 4
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4
AUTRES PROTECTIONS 4
SECURITE ANTI-DEBORDEMENT 4

DESCRIPTION DE L'APPAREIL 5

CHARACTERISTIQUES TECHNIQUES 5
BANDEAU DE COMMANDE 5

UTILISATION DE L'APPAREIL 5

TOUCHES SENSITIVES 5
AFFICHAGE 6
VENTILATION 6

MISE EN ROUTE ET GESTION DE L'APPAREIL 6

AVANT LA PREMIÈRE UTILISATION 6
PRINCIPELD L'INDUCTION 6
MISE EN ROUTE 7
DETECTION DE RECIPIENT 7
INDICATEUR DE CHALEUR RESIDUELLE 7
FONCTION MINUTERIE 8
VERROILLAGE DU BANDEAU DE COMMANDE 9

CONSEILS DE CUISSON 10

QUALITE DES CASSEROLES 10
DIMENSION DES CASSEROLES 10
EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 11

ENTRETIEN ET NETTOYAGE 11

QUE FAIRE EN CAS DE PROBLEME 12

PROTECTION DE L'ENVIRONMENT 13

INSTRUCTIONS D'INSTALLATION 14

CONNEXION ELECTRIQUE 15

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agrees. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
  L'appareil ne doit etre utilise que s'il est monte et installedans un meuble et un plan de travail homologue et adapte.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéràmique.
• Ne pas transformer ou modifier l'appareil.
  La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en viqueur.
  Pour le raccordement au réseau électrique n'utilise pas de rallonge.
  L'appareil ne doit pas etre utilise au-dessus d'un lave-vaiselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'appareil

• Coupez toujourslesfoyersapresutilisation.
• Surveillance constament les cuissons qui utilise des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximé immediate de l'appareil en fonction.
• Ne placezaucun objetmetalliqueautre que lesrecipients dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,qui-ci risquerait selon le matériel,dechauffer,de fondre ou de commencer a bruler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
  Les enfants doivent etre informes pour s'assurer quils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillee,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les cassetoles.
  S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matieres synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Eteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipiens chauds au dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateil

Si un défaut est constaté, il faut déclencher l'appareil et couper l'alimentation électrique.
- En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
- ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le recipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Sécurité anti-debordement

• Si un débordement ou un objet quelconque recouvre les touches de commande pendant plus de 10 secondes, alors s'affiche ER03 qui disparait lorsque les touches sont libérées ou nettoyées.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRS AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAINÉUNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

\section*{Caracteristiques techniques}

Type	Puisance totale	Position du foyer	Puisance Nominale*	Diamètre	Détection minimum
HIG TI 3 T AF	5100W	Avant gauche	1400W	190 mm	110 mm
		Arrière gauche	1400W	160 mm	110 mm
		Droit	2300W	240 mm	120 mm

• la puissance peut varier en fonction des dimensions et des matériaux des casseroles.

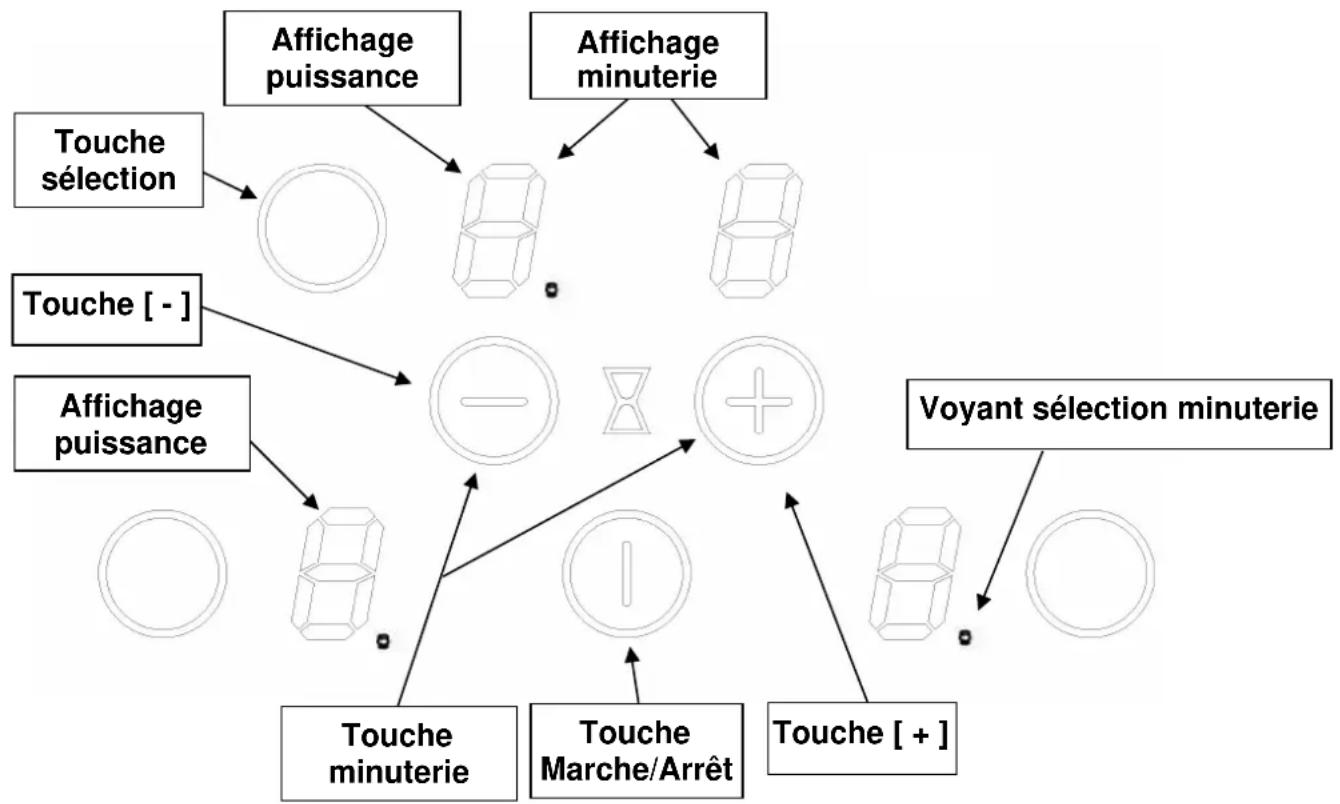

Bandeau de commande :

UTILISATION DE L'APPAREIL

Touchesensitive

Viete apparieil est equipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale n'appuyez que sur une seule touche à la fois.

Affichage

Affichage Designation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de ciisson

U Détction de casserole Récipient manquant ou inapproprié

E Message d'erreur Defaut de circuitélectronique

H Chaleur résiduelle La zone de cuisson est chaude

L Verrouillage La table est sécurisée

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seul. La ventilation enclenché sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dés que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilisez pas de détergent qui risquérait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ electromagnetique variable qui, à son tour produit des courants induits dans le fond ferromagnétique du recipient. Il en résultat un échauffement du recipient place sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients métalliques ferromagnétiques (à vérifier eventuellement avec un petit aimant) tels que: cocotte en fonte, poèle en fer noir, casseroles métalliques émailées, en inox à semelle ferromagnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le recipient n'est pas adapté à la table de cuisson le symbole ( ) reste affché.

Mise en route

Voues devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrêtier la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [①]	[0]
Arrêtier	appuyer sur [①]	aucun ou [H]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[0]
	sélection de la zone
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer sur [-]	[0] ou [H]

Sieldom reglage n'est fait en moins de 20 secondes l'electronique revient en position d'attente.

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le recipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsque le recipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilise, éteignez la zone de chauffe. Ne laissez pas la détction de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cissson ou l'arrêt complet de la table, les zones de cisssons sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction minuterie

La minuterie peut être affectée simultanément aux foyer de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action Sélectionner	Bandeau de commande		Afficheur afficheur allumé
	Appuyer sur la touche sélection de la zone
Augmenter	Appuyer sur [+] ou [-]		[1]…[9]
Sélectionner « Minuterie » sur [−] et [+]	Appuyer simultanément	[00]
Diminuer la durée 29,28,27,...	Appuyer sur [−]		[30] passes à
Augmenter la durée 01,02,03...	Appuyer sur [+]		[00] passes à

Après quelques secondes levoyant de contrôle passede « clignotement » à « fixe » La durée est selectionnée et le décompte demarre.

• Arrête la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche	L'afficheur de
	s'élection de la zone	zone s'allume
Sélectionner « Minuterie »	Appuyer simultanément Temps restant sur [-] et [+ ]
Désactiver « Minuterie » puis s'éteint	Appuyer sur [-]	Passe à [00]

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé la minuteurie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

- Minuterie utilisée hors cuisson :

Action	Bandeau de commande		Afficheur
Activer la table de cuisson	Appuyer sur [①]		Voyants de zone allumes
Sélectionner « Minuterie »	Appuyer simultanément sur [-] et [+]	[00]
Diminuer la durée	Appuyer sur [-]		[00] passée à 30,29...
Augmenter la durée	Appuyer sur [+]		[00] passée à 01,02...

Après 20 secondes les afficheurs s'eteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [ ①]) peut être verrouillé.

- Verrouillage :

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [①]

Appuyer simultanément [0] ou [H] sur [-] et la touche sélection de la zone avant droit Ré-appuyer sur la touche

Afficheur

[0]ou[H]

de selection de la zone

- Déverrouillage:

Action

Mise en route

Déverrouiller la table

Bandeau de commande

Appuyer sur [①]

Appuyer simultanément sur [-] et la touche de selection de la zone avant droit

Ré-appuyer sur [-] seul

Afficheur

[L]

[0]ou[H]

Afficheurs eteints

Qualité des casseroles

Matériaux adaptés : acier, acier émailé, fonte, aluminium ou inox à fond ferromagnétique, Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, ceramique, porcelain

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des cassetoles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de I'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucisses Goulasch, roulades, tripes
7 à 8	Cuire, Frite	Pommes de terre, beignets, galettes
9 Frire,	Porter à ébullition	Steaks, omelettes eau

ENTRETIEN ET NETTOYAGE

Pour nettoyer il fautmettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisse ou un produit du commerce conseillé pour la vitrocéramphetamine.
  N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
  N'tilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

le symbole [E4] s'affiche:

I) La table doit être reconfigurée suivant la procédure ci-dessous :

Avant de commencer la procEDURE, il faut :

S'assurer qu'il n'y ait pas de recipients sur la table à induction.

Se munir d'un reçipient adapté à l'induction.

Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur.

Rebrancher la table au réseau électrique: remetre le fusible ou rebrancher le disjoncteur.

Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.

Ne pas appuyer sur [O].

II) Annulation de la configuration existante

1) Appuyer sur [-] et rester appuyé.
2) Avec un doigt de l'autre main appuyer successivement et rapidement (en moins de 2s) sur les touches « sélection »

En partirant de la zone Avant-Droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d).Des [ - ] apparaisent.

Un double "bip" signifie une

erreur de manipulation. Dans ce cas, refaire l'opération depuis I'etape n^ 1.

3) Oter les doigts des touches et ré appuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent.
4) Attendre que les [E] deviennent fixes.
5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

Nota: tables à induction avec 3 zones de cuisson : La touche Arrière Droite (b) est inexistante, il faut appuyer 2 fois sur la zone Avant-Droite (a) c'est à dire (a a c d)

III) Comment reconfigurer la table ?
1) Prende un recipient ferromagnétique de diamètre 16cm minimum.
2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante.
3) Poser le écipient sur la zone à configurer.
4) Attende jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée.
5) Proceder de la même manière pour toutes les zones de cuisson qui affichent [C].
6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affché.

N'utilise qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• si l'affichage [ E 4 ] persististe appelez le Service Avec-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique
• Le fusible de protection a sauté
• Vérifiez si le verrouillage n'est pas activé
• Les touches sensitives sont couvertes d'eau ou de graisse
• Un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

Il n'y a pas de casserole sur la zone de cuisson
- Le récipient utilisé n'est pas compatible avec l'induction
Le diametre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [E] s'affiche :

D'ébranchez et rebranchez la table de cuisson
- Appelez le Service ÀpRES-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

Le déclenchement de sécurité a fonctionné
- Celui-ci'sactionne dans le cas ou vous avez oublié de couper une des zones de chauffe
Il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
- Une des casseroles est vide et son fond a surchauffé
- La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protégger l'électronique de l'appareil
  La soufflerie s'arrête automatiquement

Le symbole [L] s'affiche :

• Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [ER03] s'affiche :

• Se référer au chapitre anti-debordement.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables

• Les apparèils électroniques sont composés de matériel aux recyclables et parfois de matériel aux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.

• Ne jetez enaucun casvoire appareil avec les déchets menagers

• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils electroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

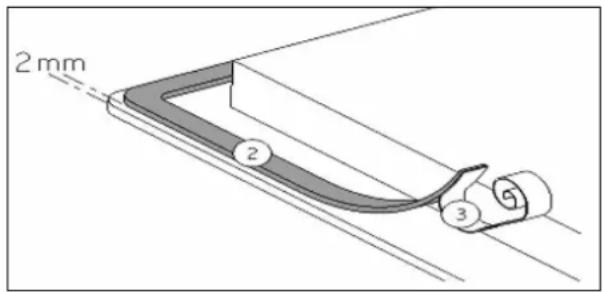

Mise en place du joint d'étanchéité

Le joint adhesif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit etre effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
590 x 520 mm 560 x	490 mm

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^) .
- Les baguettes de bord murales doivent être thermo résistantes.
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaisselle.
- Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer uneonne circulation de I'air de refroidissement de I'electronique.
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placeau-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm

CONNEXION ELECTRIQUE

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un disjoncteur différentiel. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorpore à l'installation fixe conformément aux règlementations de l'installation.
• Le cable d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention!

Cet apparéil n'est donc que pour une alimentation en 230 V~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectezle schema de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N 4	x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veillez utiliser les pointets en laiton situés dans le boitier de branchement.

Monophasé 230V\~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L aux plots 1 ou 2.

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Un dévissage plus que nécessaire des vis du boitier de raccordement risque de déteriorer ce dernier, les vis tourneraient alors dans le vide.

Veillez a bien engager les fils et a bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que vous appeareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas etre jetedans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procedant à un tri sélectif des déchets pour etre soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE:

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultat d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.
