WPTI2B - Cuisinière WALTHAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance totale	8 kW
Matériau de la surface	Acier inoxydable
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités du four	Gril, convection
Système de sécurité	Thermocouple de sécurité
Entretien	Nettoyage à l'eau savonneuse, pièces amovibles
Garantie	2 ans

FOIRE AUX QUESTIONS - WPTI2B WALTHAM

Comment allumer la cuisinière WALTHAM WPTI2B ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position souhaitée. Assurez-vous que la cuisinière est branchée et que l'alimentation électrique est active.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le bouton de commande est en position 'ON'.

Comment nettoyer la surface de ma cuisinière ?

Utilisez un chiffon doux et un nettoyant pour surfaces en vitrocéramique ou en acier inoxydable. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière émet un bruit étrange, que dois-je faire ?

Si vous entendez des bruits inhabituels, vérifiez que tous les ustensiles de cuisine sont bien placés et que rien ne touche les éléments chauffants. Si le problème persiste, contactez le service client.

Comment utiliser la fonction de minuterie ?

Appuyez sur le bouton de minuterie, puis tournez le bouton pour régler le temps souhaité. La minuterie émettra un signal sonore une fois le temps écoulé.

Puis-je utiliser des casseroles en métal sur la cuisinière WALTHAM WPTI2B ?

Oui, vous pouvez utiliser des casseroles en métal, mais assurez-vous qu'elles sont adaptées pour une utilisation sur une cuisinière. Évitez les casseroles avec un fond déformé.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de la zone de cuisson vers la droite pour augmenter la chaleur et vers la gauche pour la diminuer.

Que faire si le voyant de la cuisinière reste allumé ?

Si le voyant reste allumé après avoir éteint la cuisinière, cela peut indiquer que la surface est encore chaude. Attendez qu'elle refroidisse avant de la toucher.

Est-il normal que la cuisinière dégage de la fumée lors de la première utilisation ?

Oui, il est normal qu'il y ait un peu de fumée lors de la première utilisation en raison des résidus de fabrication. Assurez-vous que la pièce est bien ventilée.

Comment contacter le service client pour des réparations ?

Vous pouvez contacter le service client au numéro indiqué dans le manuel d'utilisation ou visiter le site web de WALTHAM pour plus d'informations.

MODE D'EMPLOI WPTI2B WALTHAM

Instructions de sécurité

Description de l'appareil

Plaque à induction 2 zones et panneau de commande

Fonctionnement de l'appareil

Allumer et éteindre l'appareil

Allumer et teéindre les zones de cuisson

Indicateur de chaleur résiduelle

Verrouillage

Fonction d'arrêt de sécurité

Verrouillage enfants

Fonction Minuterie (*en option)

Avertisseur sonore

Fonction d'amplification

Conseils et astuces

Installation de l'appareil

Sécurité pendant l'installation

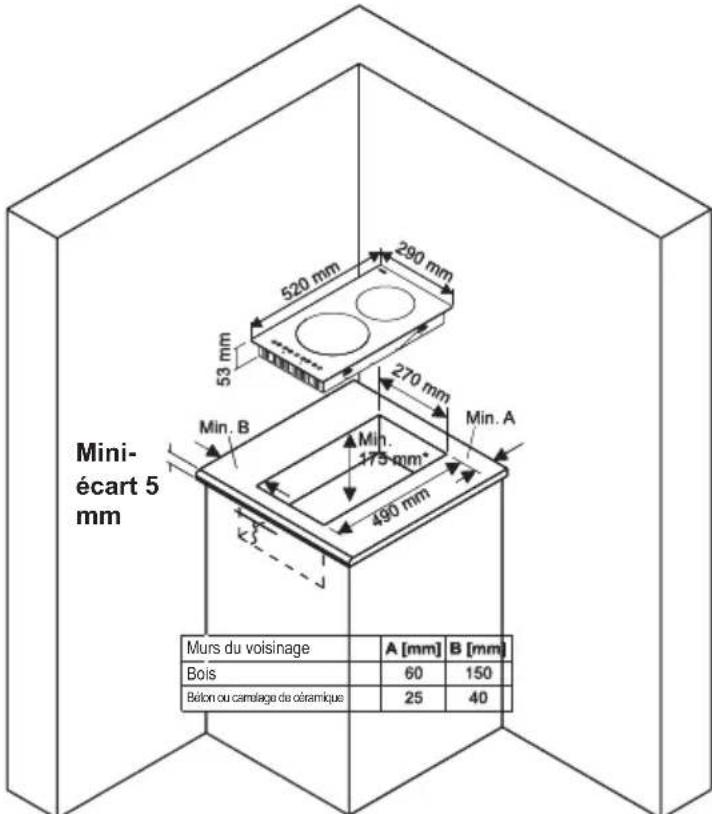

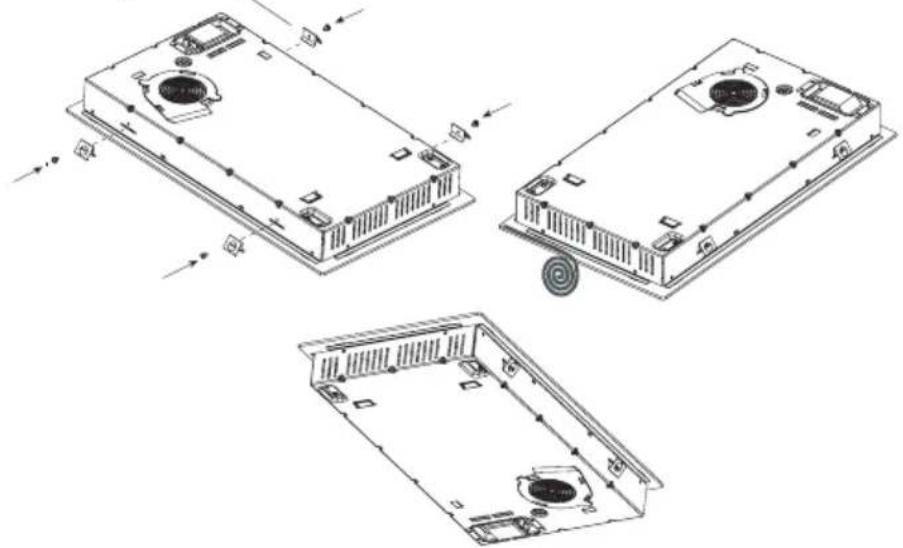

Fixation de la plaque dans un plan de travail

Proceder à un branchement électrique

Diagramme de branchement électrique

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.

Cette notice est conçue pour plusieurs modèles. Votee apparéil de cuisson n'est peut-à-tre pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs responsant des images.

Consignes de sécurité generales

• La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en viqueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non-qualifiées vous exposer à des dangers. Ne modifies pas les spécifications de votre apparéil de cuisson de chaque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• Pour les appareils électriques : La sécurité électricque de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électricque avec terre, conforme aux normes de sécurité électricque en vigueur. Si vous n'étés pas sur de leur installation électricque avec terre, consultez unElectricien qualifié.
• ATTENTION: Voitre apparéil de cuisson est conçu uniquement pour la cuisson des alimentés et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le rechauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou néligente
• Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans

surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l'appareil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.

• N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four.
• Cet apparéil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation.
• Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvrez la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
• Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
• MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation, tous les éléments accessibles de votre apparéil de cuisson deviennent chauds, et gardent pendant un certain temps leur température

elevée, même quand l'appareil de cuisson est arrêté. Ne touche pas les surfaces chaudes (manettes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l'appareil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• AVERTISSEMENT: Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poële avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• AVENTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangez aucun contenant pressurisé tel

que les aérosols, les matériaux inflammables (objets en papier, en plastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.

• AVERTISSEMENT: Si vous appeareil de cuisson est équipé d'un plan de cuisson en verre (vitro ou induction) et si la surface est fissurée, mettez les manettes sur "0" pour éviter un eventuel chocolélectrique. De même, si des fissures apparaissent sur les plaques electriques, il est impératif d'arrêté immédiatement l'alimentation electrique afin de prévenir toute electrocution.
• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• Àprousutilisation, arrêté ter le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.
  Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si vous

appareil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de refermer le couvercle, il faut s'assurer que l'appareil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.

• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé. Notre apparéil de cuisson ne doit jamais être branché sur une rallonge, sur une minuteurie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l' apparéil sous tension automatiquement.

• Pour empêcher le basclement de votre apparéil de cuisson, des fixations de stabilisation doivent être installés. Si votre apparéil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE: Ce dispositif de stabilisation doit être mis en place pour éviter le basclement de l' apparéil (voir explications dans la notice).

• Lors de son utilisation, l'appareil devient chaud.
  Faire attention de ne pas toucher les éléments

chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher les éléments chauffants (résistances) du four, car il y a un risque très important de brûlure.

• Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles. Les poignées des casseroles peuvent开发商inaus attention aux enfants.

• Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent开发商chaudes lors de l'utilisation de votre apparéil de cuisson et pendant un certain temps après son utilisation.

• N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs métalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entraîner l'éclatement des surfaces en verre ou la destruction des autres éléments de votre apparéil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

• N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre apparéil de cuisson.

• Toutes les mesures de sécurité possibles ont ete prises pour garantir vour securite. Pour eviter de casser les elements en verre, vousdezvez faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre

(dans le cas d'un travail au-dessus de votre apparéil de cuisson).

• MISE EN GARDE: S'assurer que l'appareil est

déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.

• MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.
• Il est recommandé d'éloigner les jeunes enfants.

• Lors des nettoyages pyrolytiques, les grilles de four, les étagères et les grilles, ou tout autre accessoire doivent être enlevés avant le cycle pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle pyrolyse.
  Utiliser uniquement la sonde thermique recommangée pour ce four. (option sonde pour viande, si vous appeareil en est équipé)

• Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre apparéil de cuisson. Assurez-vous aussi que la cable n'est pas coincide derrière votre apparéil de cuisson. Si le cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.

• Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser certaines parties (d'oula nécessité demettre en place les fixations anti-basculement).
• En cas d'utilisation d'appareils électriques à proximité de votre apparéil de cuisson, faites attention que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.

Avertissements d'installation

• N'utilisez votre apparéil de cuisson que lorsque l'installation est terminée.
• Voitre appeareil de cuisson doit etre installé et mis en

service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage resultant d'un mauvais emplacement ou de l'installation de votre apparéil de cuisson par un technicien non qualifié.

• ÀpRES avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre Revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage)
• Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poudre, etc.
• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .
• Les conditions d'ajustement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrête (Uniquement pour les apparéils de cuisson gaz et mixtes).
• Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les apparéils de cuisson gaz).
• Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout après de votre apparéil de cuisson Lors de l'utilisation
• Lors de la première mise en marche de votre apparéil de cuisson (au niveau du four), il se produit une certaine odeur caractéristique des matériaux d'isolation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent vous assurer que la piece

Dans laquelle est installé votre apparéil de cuisson est bien ventilée.

• Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.
• Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
• Toujours utiliser des gants de cuisine pourmettre ou retiren les plats de cuisson du four.
• Ne laisserz pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisserz pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
• Toujour poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas:géné ou estrapées par un enfant.
• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus propre et inductions, ne coupez pas du pain

sur le verre. Le plan de travail en verre ne doit pas etre utilise comme surface de travail. Faites attention de ne pas poser sur la dessus des reçipients qui pourraient abimer le verre. Des reçipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systematiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre,eci afin d'enlever des microparticules sous le reçipient, qui risqueraient de rayer le verre.

• Sur les dessus propre, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifique pour l'induction (indiqué sous l'ustensile par le Fabricant).
• Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.
• Les utilisateurs qui utilisent un pacemaker implanté, doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.
• Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous vous conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les apparéils de cuisson à gaz) lorsque vous n'utilise pas l' apparéil.
• Si vous ne vous servez paspendant un certain temps des vos plaques électriques, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent ( PLAque en fonte).
  Assurez-vous toujours que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque vous appeareil de cuisson n'est pas utilisé.
• Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grilles du four dans les glissières laterales prévues à cet

effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.

• Certains apparueils de cuisson avec four électrique sont équipés d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande. Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiètez pas.
• ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les apparéils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire dinstaller aussi un dispositif de ventilation mécanique
  Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
• Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et de mettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre apparéil de cuisson. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (pour les apparéils de cuisson gaz avec grill gaz).
• Si vous utilisez le grill électrique (suivant modèle), la portedu four devra etre fermée (pour les apparciils de cuisson avecfour electrique).

• ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur.

• Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir

• Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser le couvercle (d'ou la nécessité demettre en place les fixations anti-basculement).
• Ne rangezaucun objets lourds ou inflammables (nylon, sac en plastique,papier,habit...) dans le tiroir placé sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).
• Ne sechez pas de serviettes, éponges ou vêtements dans ou sur votre apparéil de cuisson ainsi que sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal.
• Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
• N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de votre apparéil de cuisson.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

DESCRIPTION DE L'APPAREIL

Veuillez lire les consignes du present guide d'utilisation avant d'utiliser votre plaque et conservez-les car vous pouvez en avoir besoin ultérieurement.

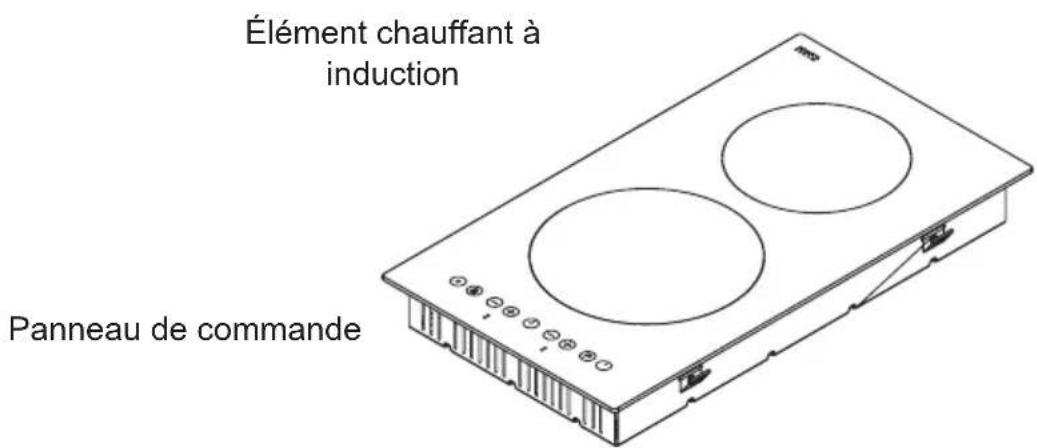

Plaque de cuisson 2 zones :

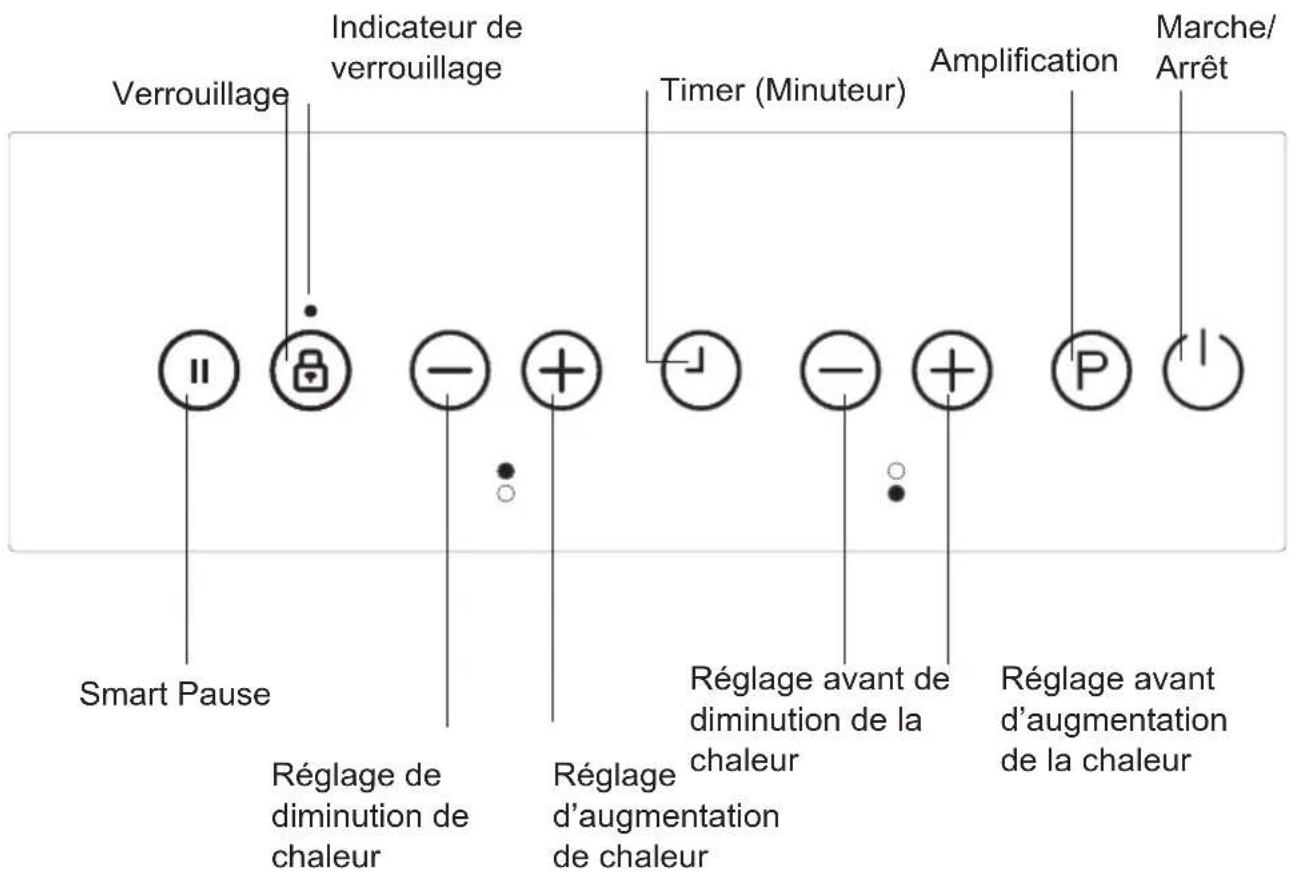

Panneau de commande pour plaque de cuisson 2 zones :

FONCTIONNEMENT DE L'APPAREIL

Utilisez les zones de cuisson à induction avec des ustensiles appropriés.

Une fois la tension de secteur appliquée, tous les affichages deviennent actifs pendant un moment. À la fin de cette période, la plaque passe en mode de veille et est réalisais prête à fonctionner.

La plaque est commandée par des capteurs électroniques qui fonctionnent lorsqu'on touche aux capteurs. L'activation de chaque capteur est suivie par un signal sonore (avertisseur).

Mettre en marche l'appareil :

Pourmetrela plaque en marche,appuyez sur la touche MARCHE/ARRET.Tous les affichagespresentent un 0 statique et les points inférieurs droits clignotent. (Si aucune zone de cuisson n'est selectionnee dans un intervalle de 20 secondes,la plaque se desactivera automatiquement.)

Arreter le fonctionnement de I'appareil :

Arrétez le fonctionnement de la plaque à tout moment en appuyant sur La touche MARCHE/ARRET est toujours prioritaire dans la fonction d'arrêt.

Allumer les zones de cuisson :

Pressez la touche de réglage d'augmentation de chaleur connexe pour votre cuisson. Une indication de point statique est visible sur l'affichage de l'élement chauffant sélectionné et le point clignotant sur tous les autres affichages s'éteint.

Sélectionnez le niveau de température via la touche de réglage d'augmentation de chaleur ou de diminution de chaleur L'élement est à présent prét à être utilisé. Pour bouillir le plus rapidement possible, Sélectionnez le niveau de cuisson souhaité; appuyez ensuite sur la touche P pour activer la fonction d'amplification.

Éteindre les zones de cuisson :

Selectionnez l'élement que vous souhaitez étéindre en appuyant sur la touche d'augmentation de chaleur.

Utilisez la touche , réduisez la température à « 0 ». (Pour régler la température sur “0”, vous pouvez aussi utiliser les touches et de manière simultanée) Si la zone de cuisson est chaude, « H » s'affichera en lieu et place de « 0 ».

Éteindre toutes les zones de cuisson :

Pour eteindre toutes les zones de cuisson a la fois, appuyez sur la touche En mode de veille, un « H » apparait sur toutes les zones de cuisson chaudes.

Indicateur de chaleur résiduelle :

L'Indicateur de chaleur résiduelle signale que la table de cuisson vitrocéramique a une température dangereuse au toucher dans la circonférence d'une zone de cuisson.

Après avoir mis la zone de cuisson hors service, l'écran respectif affiche « H » jusqu'à ce que la température assignée de la zone de cuisson se trouve à un niveau moins critique.

Fonction d'arrêt de sécurité :

Chaque zone de cuisson sera mise hors service après une durée de fonctionnement maximum si le réglage thermique n'a pas été modifié.
Chaque changement de thermo-réglage réinitialise la durée "arrêt de sécurité".
La durée maximale de fonctionnement dépend du niveau de température selectionné.

Thermo réglage Arrêt de sécurité après

1 - 2 6 heures

3 - 4 5 heures

5 4 heures

6 - 9 1,5 heures

Verrouillage parental:

Après la mise en marche de la commande, la fonction Verrouillage enfants peut être activée. Pour activer la fonction Verrouillage enfants, utilisez simultanément la touche de réglage avant d'augmentation de la chaleur et la touche de réglage avant d'augmentation de la chaleur. Faites ensuite fonctionner à nouveau la touche de réglage avant d'augmentation de la chaleur. Tous les éléments chauffants afficheront la dette "L" (verrouillée, ou LOCKED en anglais). Par conséquent, la commande ne pourrait plus être modifiée. (Si une zone de cuissonCHAFFE, les lettres « L » et « H » s'afficheront, l'une après l'autre.)

La plaque restera verrouillée jusqu'à ce que le prochain utiliser le déverrouille, même si la commande a été éteinte et rallumée.

Pour désactiver le verrouillage enfants, mettez d'abord la plaque en marche. Utilisez simultanément la touche ① de réglage avant d'augmentation de la chaleur et la touche de diminution de chaleur ② puis activéz la touche de diminution de chaleur une fois de plus. « L » disparaître de l'écran et la plaque s'éteindra.

Verrouillage

La fonction verrouillage sert à bloquer et régler l'appareil sur une modalité de sécurité pendant le fonctionnement. Les modifications par touché comme par exemple l'augmentation de la température et les autres ne seront pas possibles. Seule la mise hors service de l'appareil est possible.

La fonction de verrouillage est active si le bouton Indicateur de verrouillage est appuyé au moins pendant 2 sec. Ce fonctionnement est signalé par un averissement sonore. ÀpRES une opération de plus de 2 sec., l'indicateur de verrouillage clignote et le brûleur est bloqué.

Fonction Minuterie (*en option):

La fonction Minuterie est disponible en deux versions :

Horloge :

Le rappel minute peut continuer à fonctionner même lorsque les zones de cuisson sont éteintes. L'écran de minuterie affiche « 00 » avec un point clignotant.

Appuyez sur la touche de réglage de la minuterie pour prolonger la durée ou sur la touche pour la réduire. La plage de réglage est comprise entre 0 et 99 minutes. Si aucune opération n'est enregistrée en 10 secondes, le rappel minutes sera configuré et le point clignotant disparaître. Une fois la minuterie réglée, le compte à rebours est lancé en fonction du réglage effectué.

Lorsque l'heure préalablement définie arriv, un signal se fait entendre et la minuterie affiche des clignotements. L'interruption du signal sonore se fera automatiquement après 30 minutes et/ou manuellement par pression d'une touche quelconque.

L'utilisateur peutCHOISIR DE modifier ou de désactiver le rappel minute à tout moment en appuyant sur la touche d'augmentation de la minuterie ① et/ou sur la touche de réduction de la minuterie. En appuyant sur la touche à tout moment pour éteindre la plaque, vous désactivez aussi le rappel minutes.

Minuterie :

Lorsque la plaque est allumée, il est possible de programmer une minuterie indépendante pour chaque zone de cuisson.

Sélectionnez une zone de cuisson. Choisissez le réglage de température, puis activé la touche de réglage de la minuterie; il est possible de faire de la minuterie une fonction de désactivation des zones de cuisson. Quatre DEL sont disposées autour de la minuterie. Ces voyants renseignent sur la zone de cuisson pour laquelle la minuterie a été activée.

10 secondes après la derniere opération, l'écran de la minuterie change en affichant la prochaine minuterie (dans le cas de la programmation de plus d'une zone de cuisson)

Au terme de la minuterie, un signal se fait entendre et l'écran de la minuterie affiche « 00 » de manière statique: Levoyant correspondant à la minuterie de la zone de cuisson clignote. La zone de cuisson programmesse désactivera et la lecture « H » s'affichera si la zone de cuisson est chaude.

L'interruption du signal sonore et du clignotement du voyant de la minuterie se fera automatiquement après 30 secondes et/ou manuellement par pression d'une touche quelconque.

Avertisseur sonore :

Pendant le fonctionnement de la plaque, les activités ci-après seront signalées au moyen d'un aver剌seur sonore:

L'activation normale de la touche sera signalée par un bref signal sonore
- Le fonctionnement ininterrompu des touches sur une longue période de temps (10 secondes environ) sera signalé par un signal sonore long et intermittent.

Fonction Booster :

Une zone de cuisson doit être sélectionnée, le niveau de cuisson régle sur le niveau de cuisson souhaité et la touche P (Booster) appuyée à nouveau.

La fonction Booster peut être activée si le module d'induction accepte le réglage sur cette zone de cuisson. Si la fonction Booster est active, un „P“ s'affiche sur l'écran correspondant.

L'activation de du booster peut excéder la puissance maximale et la gestion de l'alimentation intégrée sera activée.

La réduction de l'alimentation nécessaire se signale par un clignotement de la zone de cuisson correspondante. Le clignotement reste actif pendant 3 secondes et favorise les adaptations supplémentaires des réglages avant la réduction de l'alimentation.

Smart Pause

Lorsque la fonction Smart Pause est activée, la puissance de tous les brûleurs actifs est réduite.

Si vous désactivez cette fonction, les éléments chauffants returneront alors à leur réglage précédent.

Si la fonction n'est pas désactivée, la table de cuisson se désactive après 30 minutes.

Pressez la touche (Pour activer la fonction Smart Pause. La puissance des éléments chauffants actifs est réduite au niveau 1 et l'indicatif « Il » apparait alors sur tous les écrons.

Presse la touche (O) une fois de plus pour désactiver la fonction Smart Pause. « Il » disparaît et les éléments chauffants fonctionnent au niveau de réglage précédent.

Ustensiles

Utilisez des ustensiles à fond épais, plat, et lisse ayant le même diamètre que celui de l'élément. Cette précaution favorise une réduction des durées de cuisson.

• Pour des résultats optimaux, utilisez des ustensiles en acier, émailés, en fer forgé, et en acier inoxydable (si ajustement indiqué par le fabricant).

Les ustensiles avec fond en acier émailé, en aluminium ou en cuivre peuvent amener le résidu métallique à rester sur la plaque. Si cette situation se produit, ces dépôts peuvent s'avérer difficilles à enlever. Nettoyez la plaque de cuisson après chaque'utilisation.

• Pour vérifier si un ustensile convient pour une cuisson à induction, assurez-vous qu'un aimant colle sur le fond.

Disposez les ustensiles au centre de la zone de cuisson. Si l'ustensile est mal placé, s'affiche.

Pendant l'utilisation de certaines poêles, vous pouvez entendre différents bruits : ces bruits proviennent des poêles en question et n'effectent nullement les performances de la plaque.

CORRECT INCORRECT INCORRECT

Economie d'énergie

Les zones de cuisson à induction s'adaptent automatiquement à la taille du fond de l'ustensile, jusqu'à une certaine limite cependant. Toutefois, la partie magnétique qui se trouve au fond de l'ustensile doit avoir un diamètre minimum en fonction de la taille de la zone de cuisson.

• Mettez l'ustensile de cuisine sur la zone de cuisson avant de la mesure en service. Si vous mettez la zone de cuisson en service avant d'y poser l'ustensile de cuisine, la première ne fonctionnera.
  L'utilisation d'un couvercle réduira la durée de cuisson.
• Réduire le réglage de la température lorsque le liquide commence à bouillir.
• Réduire la quantité de liquide pour réduire le temps de cuisson.
• Sélectionnez le réglage de température approprié pour les applications de cuisson.

Quelques exemples d'applications de cuisson

Les informations presentées dans le tableau suivant sont données à titre indicatif uniquement.

Paramètres Utilisation

0 Élément hors-service

1 - 3 Chauffage délicat

4 - 5 Cuisson à feu doux, chauffage lent

6 -7 Réchauffage et cuisson rapide

8 Bouillir, sauter, et saisir

9 Chaleurur Tmaxale

P Fonction d'amplification :

Conseils relatifs au nettoyage

• Évitez d'utiliser des tampons abrasifs, des agents de nettoyage corrosifs, des nettoyants en aérosol, ou des objets pointus pour nettoyer les surfaces de la plaque.
  Pour éliminer les aliments brûlés, mouillez-les à l'aide d'un chiffon humide et essuyez ensuite le liquide.

Vouss pouvez désir d'utiliser un gratoir pour le nettoyage des alimentes ou des résidus. Les alimentes collants doivent etre nettoyés immediatement lorsquils se deversent, avant le refroidissement du verre.

· Faites attention à ne pas rayer l'adhésif en silicone situé sur les rebords du verre lorsque vous utilisez le gratoir.
- Le gratoir est doté d'un rasoir. Par conséquent, il doit être conservé loin de la vue et de la portée des enfants.

Utilisez un agent de nettoyant vitrocéramique particulier sur la plaque lorsque celle-ci chauffe encore. Rincez et sechez à l'aide d'un tissu propre ou d'un essuie-tout.

INSTALLATION DE L'APPAREIL

AVERTISSEMENT:

Le branchement électrique de la plaque doit être effectué par un électricien qualifié, selon les instructions décrites dans ce manuel et les règlements actuels. · En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide. Cet apparéil doit être relié à la terre.

Sécurité pendant l'installation

Toute surface d'etanchete doit se couver a au moins 65cm au-dessus de la plaque.
- Les extracteurs doivent être fixés en conformité avec les consignes du fabricant.
Leur en contact avec la partie arriere de la plaque doit avoir un matériel résistant aux flammes.
- La longueur du cable d'alimentation ne doit pas excéder 2 metres.

Fixation de la plaque dans un plan de travail

• La plaque peut facilement être insérée dans n'importe quel plan de travail résistant à une chaleur d'au moins 100^ .

Laissez une ouverture avec les dimensions indiquées dans l'image ci-dessous et sur la page suivante.

La plaque à induction peut être insérée dans des plans de travail d'une épaisseur variant entre 25 et 40 mm.

Plaque à induction de 30cm

Dans le cas d'une installation insérée dans le four, la distance doit être au minimum de 10mm

• Appliquez la bande adhésive autour de toute l'extrémité inférieure de la superficie de cuisson bien comme sur la partie extérieure du panneau en verre ceramique. N'étirez pas la bande.

• Vissez les 4 segments de montage de la table de cuisson sur les murs latéraux du produit.

Segments de montage de la table de cuisson

• Sécurisez la plaque bien en place en la mettant dans la découverte de la surface de travail.

Avant de proceder à l'insertion du four, il convient d'enlever le panneau de l'objet de cuisine arrêté dans la zone de l'ouverture du four, pour favoriser le refroidissement. De même, la partie avant de l'objet de cuisine doit avoir une ouverture d'au moins 5mm.

Proceder à un branchement électrique

Avant d'effectuer un branchement, assurez-vous que :

• La tension de secteur est la même que celle figurant sur la plaque signalétique située à l'arrête de votre plaque.
  Le circuit peut supporter la charge de l'appareil (voir plaque signalétique).
  Le cable d'alimentation a une prise terre, qui respecte les dispositions de la reglementation en cours et fonctionne normalement.
  L interrupteur de fusible doit etre facilement accessible quand la plaque est installee.

S'il n'y aaucun circuit dédié à la plaque etaucun interrupteur de fusible,ceux-ci doit être installés par un électricien qualifié avant de brancher la plaque.

Un cable adapté doit être branché à partir de l'unité de consommation (boîte à fuseible principal) et protégé par son propreFuseble de 32 Amp ou microrupteur. L'électricien doit prévoir un interrupteur avec fuseble à pole complet, qui débranche les deux lignes (active) et les conducteurs neutres avec une séparation de contact d'au moins 3 mm.

L'interrupteur avec fusible doit être fixé au mur de la cuisine, au-dessus de la surface de travail et sur le côte de la plaque, non au-dessus, conformément à la reglementation IEE en vigueur. Branchez l'interrupteur avec fusible à une boîte de dérivation qui doit être fixée sur le mur, à environ 61cm au-dessus du niveau du sol et derrière la plaque. Le cable d'alimentation de la plaque peut alors être branché. Branchez l'une des extrémités à la boîte de dérivation et l'autre extrémité sur la boîte de connexion de l'alimentation de la plaque qui se trouve à l'arrête de la plaque. Enlevez le couvercle de la boîte de branchement et installez le cable, conformément au diagramme de branchement.

Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les poles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

Le cable d'alimentation doit se couver àonne distance des sources de chaleur directes. Il ne doit pas etre soumis a une augmentation de temperature de plus de 500C au-delà de la temperture ambiente.

L'appareil est conforme aux directives suivantes en vigueur au sein de l'UE:

Directive 2006/95/CE relative à la base tension

Directive sur la marque CE 93/68/CEE

Diagramme de branchement électrique

Utilisez un cable d'alimentation de 3X1,5 mm, H05V V-F. Le fil de terre doit etre connecte a la vis ayant le symbole

Pour la plaque à induction, le cable doit être de type H05VV-F 3X1,5 mm² 60227 IEC 53 **. Vous trouverez le schéma de raccordement indiqué sur le bas de l'appareil.

CODES D'ERREURS

En cas d'erreurs, elles seront presentées sur l'affichage de chauffage.

E1: Le ventilateur de refroidissement est désactivé. Veuillez appeler les agents de service.
E3: La tension d'alimentation dépasse les valeurs nominales. Éteignez la plaque en touchant , puis attendez jusqu'à ce que "H" disparaisse de toutes les zones. Al-lumez ensuite la plaque en touchant et continuez l'utilisation. Si la même erreur se produit,appelez les agents de service autorisés.
E4: La fréquence d'alimentation est différente des valeurs nominales. Éteignez la table de cuisson en appuyant sur la touche , attende que le voyant « H » s'étaigne sur toutes les surfaces, allumez la table de cuisson en appuyant sur la touche et repreneze votre cuisson.

Si la même erreur se produit, débranchez et rebranchez la table de cuisson, rallumez-la en appuyant sur la touche et continuez votre cuisson.

Si l'erreur persiste, veuillez contacter le service après-vente.

E5: La température interne de la plaque est très élevée. Éteignez-la en touchant © afin que le chauffage se refroidisse.
E6: Erreur de communication entre le chauffage et touch control. Veuillez appeler les agents de service autorisés.
E7: Le capteur de la température la bobine est désactivée. Veuillez appeler les agents de service autorisés.
E8: Le capteur de la température du refroidisseur est désactivé. Veuillez appeler les agents de service autorisés
E9: Erreur de calibration. Veuillez appeler les agents de service autorisés

Marque		WALTHAM
Modèle		WPTI2B
Type de plaque de cuisson Électrique
Nombre de zones de cuisson 2
Technologie de chauffage - zone de cuisson 1 Induction
Taille - zone de cuisson 1	cm	Ø 16,0
Consommation énergétique - zone de cuisson 1	Wh/kg	189,0
Technologie de chauffage - zone de cuisson 2 Induction
Taille - zone de cuisson 2	cm	Ø 20,0
Consommation énergétique - zone de cuisson 2	Wh/kg	189,0
Consommation énergétique de la plaque de cuisson	Wh/kg	189,0
Cette plaque de cuisson est conforme à la norme EN 60350-2
Conseils en matière d'économie d'énergieTable de cuisson- Utilisez des ustensiles de cuisine à fond plat.- Utilisez des ustensiles de cuisine de taille appropriée.- Utilisez des ustensiles de cuisine avec couvercle.- Réduisez la quantité de liquides ou de graisse.- Lorsque le liquide commence à bouillir, réduisez le réglage.

Le symbole figurant sur le produit ou sur son emballage indique qu'il ne doit pas etre traite comme les autres ordures menagere. Par consequent, il doit etre mis au rebut au point de collecte approprié afin d'etre recyclé correctement. En veillant a ce que l'élimination du present produit se fasse dans de bonnes conditions, vous participez ainsi a l'élimination de potentielles conséquences négatives sur I'environnement et la santé humaine susceptibles de résultat d'une manipulation inappropriée des déchets issus de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagere ou le magasin ou vous avez achete le produit.

VESTEL FRANCE

17 RUE DE LA COUTURE PARC D'AFFAIRES SILIC 94563 RUNGIS CEDEX FRANCE

52180227 12/15
