WT4GOGA - Cuisinière WALTHAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	WALTHAM WT4GOGA - Cuisinière à gaz avec 4 foyers
Type de Cuisinière	Cuisinière à gaz
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Puissance des Foyers	Foyer avant gauche : 1,75 kW, Foyer avant droit : 1,75 kW, Foyer arrière gauche : 1 kW, Foyer arrière droit : 2,5 kW
Matériau de la Table	Acier émaillé
Utilisation	Conçue pour une utilisation domestique, idéale pour la cuisson de divers plats.
Entretien	Nettoyage régulier de la surface et des foyers, vérification des tuyaux de gaz.
Réparation	Réparation par un professionnel recommandé pour les problèmes de gaz ou de sécurité.
Sécurité	Équipée d'un système de sécurité pour éviter les fuites de gaz.
Informations Générales	Vérifier la compatibilité avec le type de gaz utilisé (butane, propane, gaz naturel).

FOIRE AUX QUESTIONS - WT4GOGA WALTHAM

Comment allumer la cuisinière WALTHAM WT4GOGA ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Assurez-vous que le gaz est ouvert et utilisez une allumette ou un briquet pour enflammer le gaz.

Que faire si la flamme s'éteint pendant la cuisson ?

Si la flamme s'éteint, éteignez immédiatement le bouton de commande et attendez au moins 5 minutes avant de réessayer d'allumer la cuisinière pour éviter tout risque d'accumulation de gaz.

Comment régler la température de cuisson sur la cuisinière ?

Pour régler la température, tournez simplement le bouton de commande de la zone de cuisson pour augmenter ou diminuer la puissance de la flamme. Chaque zone de cuisson a son propre bouton de commande.

La cuisinière ne fonctionne pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à l'alimentation électrique et que le gaz est ouvert. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service clientèle.

Comment nettoyer la cuisinière WALTHAM WT4GOGA ?

Pour nettoyer la cuisinière, utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient endommager la surface. Assurez-vous que la cuisinière est éteinte et froide avant de nettoyer.

Où trouver les pièces de rechange pour la cuisinière ?

Les pièces de rechange peuvent être commandées auprès du service clientèle de WALTHAM ou dans les magasins spécialisés en appareils électroménagers. Assurez-vous de connaître le modèle exact lors de la commande.

Comment fonctionne la sécurité de la cuisinière ?

La cuisinière WALTHAM WT4GOGA est équipée d'un dispositif de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint. Cela aide à prévenir les fuites de gaz et à garantir une utilisation sécurisée.

Que faire si une zone de cuisson ne chauffe pas ?

Si une zone de cuisson ne chauffe pas, vérifiez que le bouton de commande est en position 'ON' et que la flamme est bien allumée. Si le problème persiste, cela pourrait nécessiter une réparation professionnelle.

MODE D'EMPLOI WT4GOGA WALTHAM

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque produit a subi des tests de qualité.

Cette notice contient toutes les informations nécessaires à l'installation et l'utilisation de votre nouvelle plaque de cuisson.

Avant de commencer à utiliser votre nouvelle plaque de cuisson, nous vous suggérons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre plaque de cuisson. Cette plaque doit être installée uniquement par un professionneliel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre apparéil vous-même.

Déclaration de conformité

Nous déclarons que nos produits sont conformes aux Directives, Decisions et Reglementations européennes en vigueur et aux exigences visées dans les normes citées en reference.

CE

Attention : Notre plaque de cuisson est équipée dorénavant d'un dispositif de sécurité au niveau de chacun des brûleurs.

Il s'agit de la sécurité thermocouple, qui répond à une nouvelle réglementation sur les brûleurs gaz.

Ce dispositif est une sécurité qui permet de couper l'arrivee du gaz au niveau de chaque bruleur : si la flamme s'eteint, en cas de debordement d'un liquide sur le bruleur ou en cas de courant d'air par exemple, si la manette est tournée accidentellement

Pour allumer un bruleur:

Tournez la manette du bruleur gaz sur la position maximum.

Allumez le gaz à l'aide d'une allumette ou à l'aide du bouton d'allumage si vous plaque en est équipée, et maintenez la manette enforcée pendant quelques secondes (maximum 10 secondes)

Relâchez la manette et assurez-vous que le brûleur reste allumé.

Si vous brûleur ne reste pas allumé, attendez quelques instants (environ 40 secondes) et répétez la procédure.

TABLE DES MATIÈRES

1. CHARACTERISTIQUES TECHNIQUES
2. CONSIGNES DE SECURITE

Consignes generales
Consignes d'installation
Pendant I'utilisation
Pendant le nettoyage et I'entretien
Sécurité des enfants

1. INSTALLATION

3.1 Environnement d'installation de votre plaque
3.2 Découpe du plan de travail
3.3 Raccordement au gaz

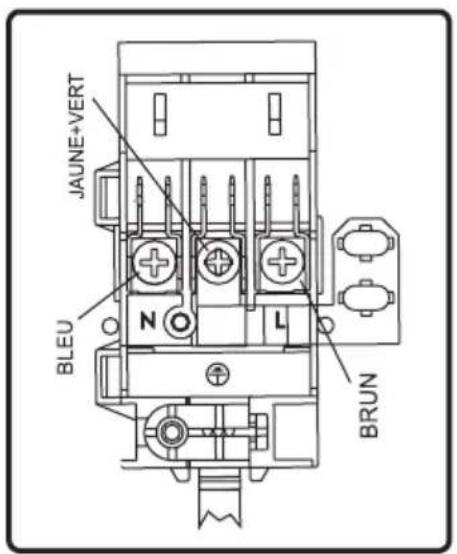

3.4 Branchement électrique et sécurité
3.5 Changement de gaz

1. UTILISATION

4.1 Utilisation des brûleurs gaz
4.2 Accessoires optionnels

1. NETTOYAGE ET ENTRETIEN
2. SERVICE APRES-VENTE ET TRANSPORT
3. TABLEAU DES INJECTEURS

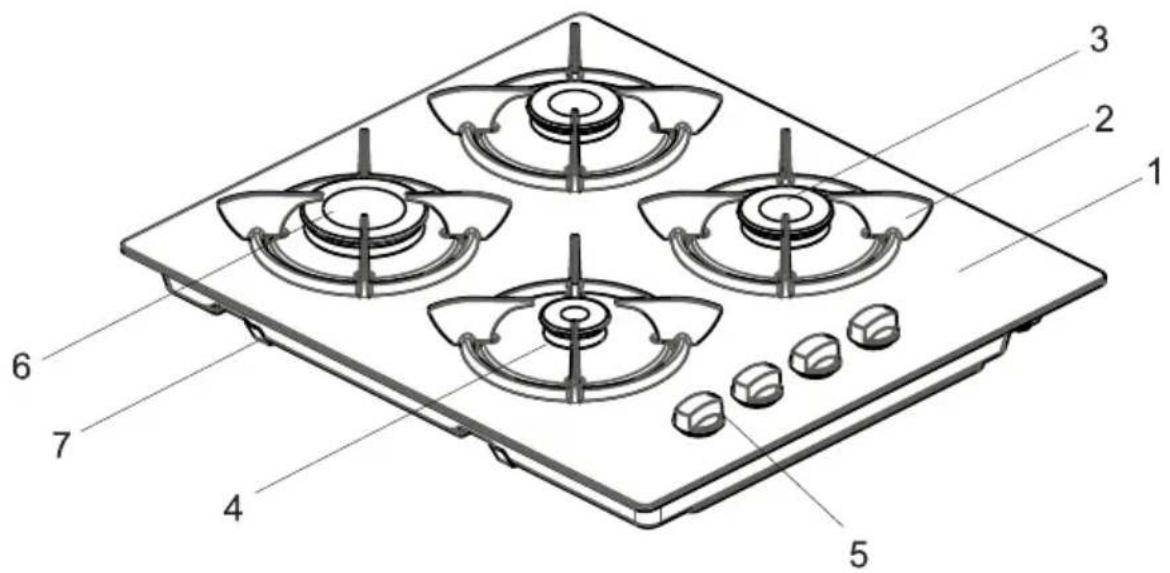

Descriptions:

1. Verre Securit
2. Support de casserole
3. Chapeau de brûleur
4. Brûleur
5. Manette de réglage
6. Brûleurs gaz
7. Tôle inférieure

Attention: Cette notice a ete conue pour plusieurs modeles.

2. CONSIGNES DE SECURITE

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.

Cette notice est conçue pour plusieurs modèles. Notre apparéil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs responsant des images.

Consignes de sécurité generales

• La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.

• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non-qualifiées vous exposer à des dangers. Ne modifies pas les specifications de votre appariel de cuisson de chaque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.

• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.

• Pour les apparèils électriques : La sécurité électrique de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'étés pas sur de votre installation électrique avec terre, consultez unElectricien qualifié.

• ATTENTION: Voiture appeareil de cuisson est conçu uniquement pour la cuisson des alimentes et il est prevu uniquement pour un usage domestique. Il ne doit absolument pas etre utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le rechauffage d'une salle. La responsabilité du fabricant ne saurait etre engagee en cas de dommages liés à une utilisation inappropriée, incorrecte, ou négligente

Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requisés, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas journer avec l' apparéil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.

N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four.
- Cet apparéil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation
- Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvre la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
- Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.

·MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation,

tous les éléments accessibles de votre apparéil de cuisson deviennent chauds, et gardent pendant un certain temps leur température élevée, même quand l' apparéil de cuisson est arrêté. Ne touchez pas les surfaces chaudes (manettes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l' apparéil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• AVERTISSEMENT: Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsqu vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.

.MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.

• AVERTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangezaucun contenant pressurisé tel que les aérosols, lesmatériaux inflammables (objets en papier, enplastique et en tissu), dans le tiroir place sous le four ou sous la plaque de cuisson. Les ustensiles decuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.

• AVERTISSEMENT: Si vous appeareil de cuisson est equipope d'un plan de cuisson en verre (vitre ou induction) et si la surface est fissurée, mettez les manettes sur "0" pour éviter un eventuel chocolélectrique. De même, si des fissures apparaissent sur les plaques electriques, il est impératif d'arrêté immidiatement l'alimentation electrique afin de prévenir toute electrocution.

Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.

• Àprous utilise, arrêté le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compte sur le détecteur de casseroles.

Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé. Notre apparéil de cuisson ne doit jamais être

branché sur une rallongge, sur une minuterie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Pour empêcher le basclement de votre apparéil de cuisson, des fixations de stabilisation doivent être installés. Si votre apparéil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE: Ce dispositif de stabilisation doit être mise en place pour éviter le basclement de l' apparéil (voir explications dans la notice).

• Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles. Les poignées des casseroles peuvent devenir chaudes, attention aux enfants.

• Faites attention aux manettes de commande des zones de cuisson qui peuvent开发商chaudes lors de l'utilisation de votre apparéil de cuisson et pendant un certain temps après son utilisation.

N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs metalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entrainer l'éclatement des

surfaces en verre ou la destruction des autres éléments de votre apparéil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

N'tilisez pas de nettoyeurs a vapeur pour nettoyer franceil de cuisson.
- Toutes les mesures de sécurité possibles ont ete prises pour garantir voote sccurite. Pour eviter de casser les elements en verre, vous devez faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de voote apparuel de cuisson).
. MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.
-ll est recommandé d'éloigner les jeunes enfants.

Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre apparéil de cuisson. Assurez-vous aussi que la cable n'est pas coincide derrière votre apparéil de cuisson. Si le

PARTIE 2: CONSIGNES DE SECURITE

cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.

• En cas d'utilisation d'appareils électriques à proximé de votre apparéil de cuisson, faites attention que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.

Avertissements d'installation

N'tutilisez vous appeareil de cuisson que lorsque I'installation est terminée.
- Voiture appliceil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage resultant d'un mauvais emplacement ou de l'installation de votre appliceil de cuisson par un technicien non qualifié.
- Àprous avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre Revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage)
- Protégéz vous appeareil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poudre, etc.
- Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .
- Les conditions d'ajustement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrête (Uniquement pour les apparéils de cuisson gaz et mixtes).

Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les apparéils de cuisson gaz). Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout pres de votre apparéil de cuisson

Lors de l'utilisation

^ Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
Toujours utilise des gants de cuisine pourmettre ou retirer les plats de cuisson du four.
^ Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.

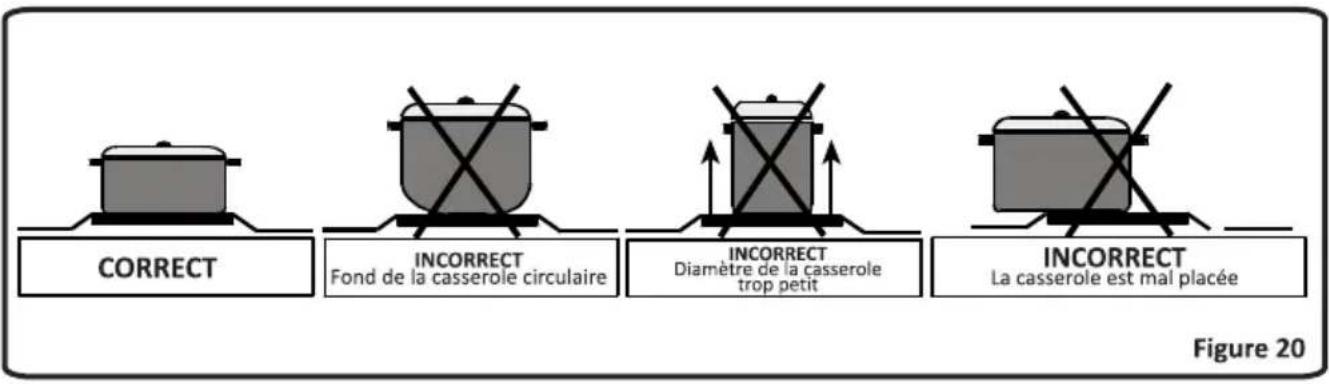

- Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être attrapées par un enfant.
N't utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
Sur les plaques electriques, utilisez uniquement des ustensiles à fond plat.

Sur les dessus vitro et inductions, ne foupez pas du pain sur le verre. Le plan de travail en verre ne doit pas ettre utilise comme surface de travail. Faites attention de ne pas poser sur la dessus des recipients qui pouraient abimer le verre. Des reçipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systematiquement le dessous des cassetoles avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous le reçipient, qui risqueraient de rayer le verre.

PARTIE 2: CONSIGNES DE SECURITE

Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat.

*Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifique pour l'induction (indiqué sous l'ustensile par le Fabricant).
Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.
*Les utilisateurs qui utilise un pacemaker implanté, doivent tener la partie supérieure de leur corps a au moins 30 cm des zones de cuisson à induction allumées.
^ 念 Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous给您 conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les apparéils de cuisson à gaz) lorsque vous n'utilisez pas l' apparéil.
^ 念 Si vous ne vous servez pas pendant un certain temps des vos plaques electriques, il sera nécessaire demettre un peu d'huile dessus afin d'eviter qu'elles ne rouillent ( PLAque en fonte).
Assurez-vous toujours que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque vous appeareil de cuisson n'est pas utilisé.
^© ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les apparéils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire d'inverterer aussi un dispositif de ventilation mécanique

PARTIE 2: CONSIGNES DE SECURITE

• Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal.
  Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
  Nutilisez jamais de nettoeur vapeur pour nettoyer les elements de suaee applieil de cuisson.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

3. INSTALLATION

Cette plaque de cuisson moderne, fonctionnelle et pratique, fabriquée avec les membres pièces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre plaque de cuisson, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les membres résultats possibles. Pour une installation correcte, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse. Elle doit aussi être lue par le technicien qui doit installer la plaque de cuisson.

Faîtes appel à un service/agree pour installer votre plaque de cuisson
Après avoir sorti la plaque de cuisson et ses accessoires de l'emballage, vérifie que la plaque ne présenteaucun défaut. En cas de suspicion d'un défaut, n'utilise pas la plaque et contactez immédiatement un technicien qualifié ou le magasin vendeur. Cette plaque a été conçue afin d'être encastrée dans un plan de travail. Elle se connecte à une source électrique à l'aide du cable prévu à cet effet. L'utilisateur de cet apparil est également responsable de l'installation et de la mise en marche, conformément à cette notice, selon les normes de sécurité et les normes en vigueur.

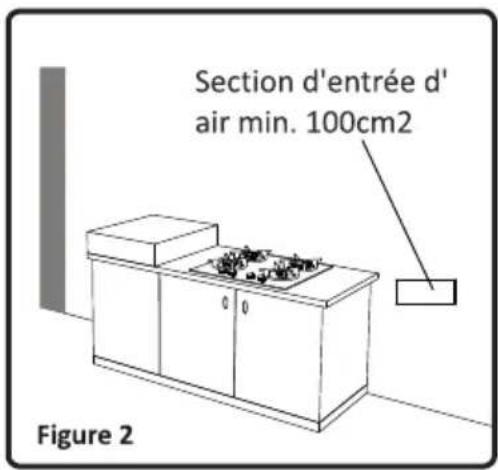

3.1 Environnement d'installation de votre plaque de cuisson

• Voiture plaque de cuisson doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entre par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous)
• Pendant son fonctionnement, cette plaque de cuisson nécessite 2m^3/h d'air par kW.

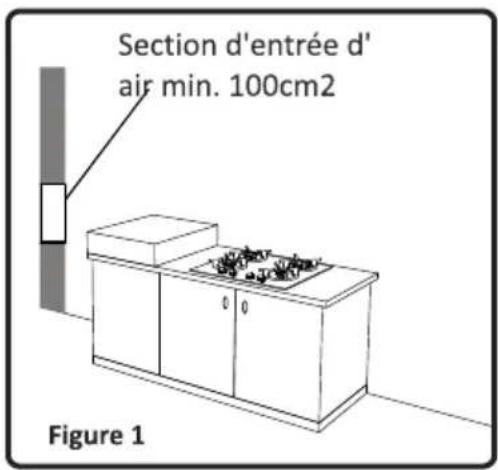

• Le flux d'air doit entraer par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées pres de l'arrière de la plaque de cuisson (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnées par la cuisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvoir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

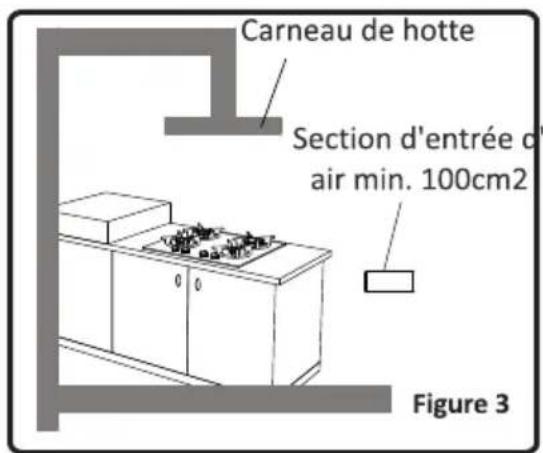

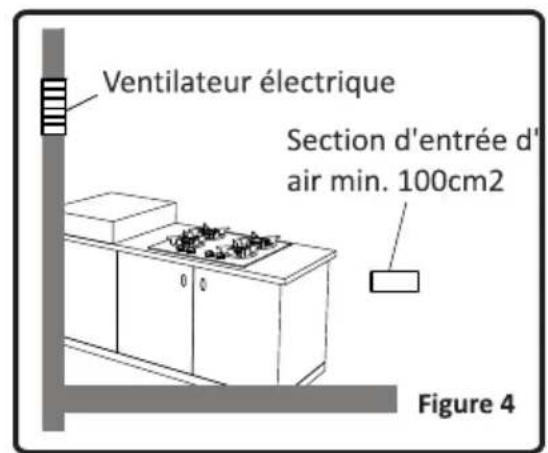

Evacuation des gaz brulés

Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig. 4) pour evacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures.

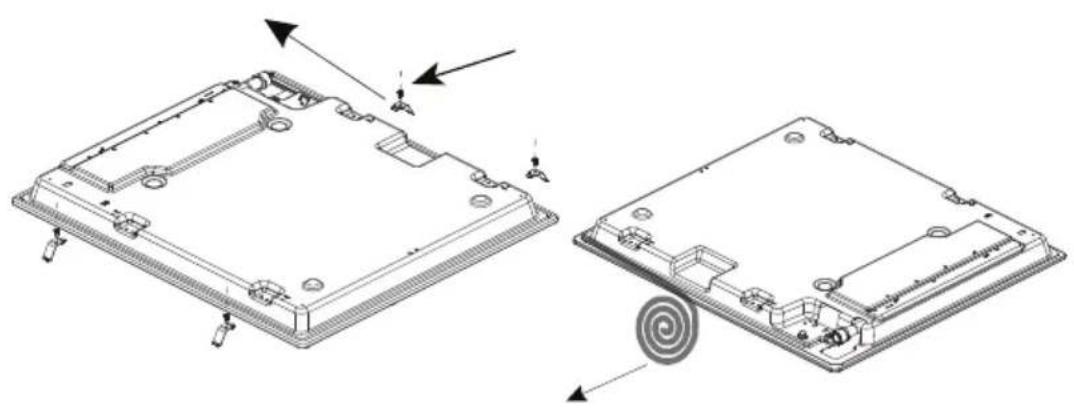

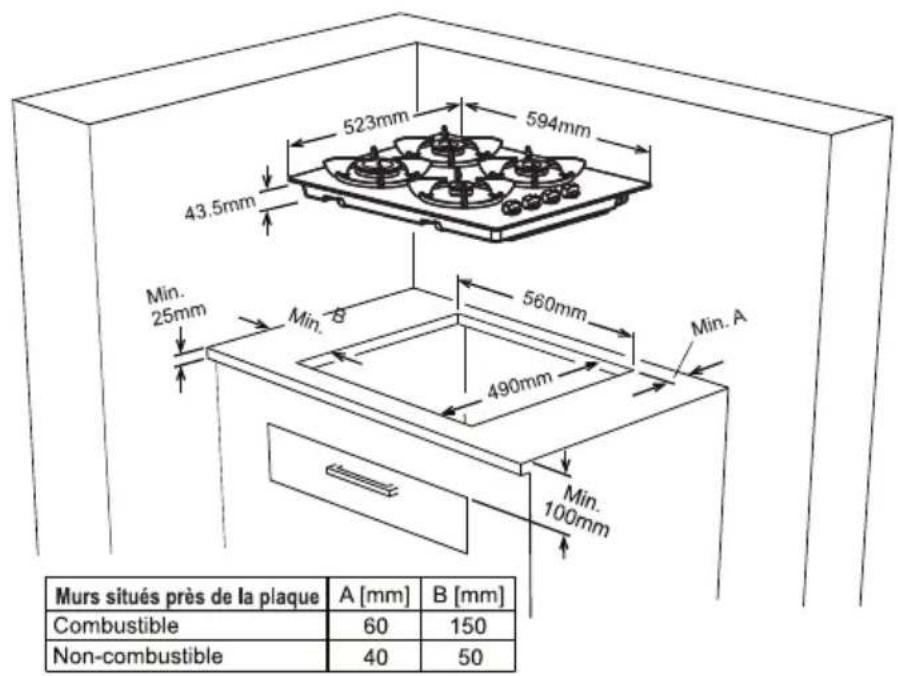

3.2 Decoupe du plan de travail

La plaque de cuisson est fournie avec un joint spécial destiné à empêcher toute infiltration de liquide sous le plan de travail. Découpez le plan de travail selon les dimensions indiquées dans le schéma. Appliquez le joint autoadhésif sur le pourtour de cette découvert, puis encastrez delicatement la plaque dans ce même espace, de façon à ce que les manettes soient du bon côte. Fixez correctement en serrant les pattes de fixation, comme indiqué dans le schéma. L'épaisseur du plan de travail doit être conforme aux dimensions indiquées dans le schéma ci-dessous. Dans le cas d'une épaisseur inférieure aux "20 mm" indiqués, il est possible d'insérer des entreprises en bois entre les fixations et le dessous du plan de travail. Si l'épaisseur du dessus est supérieure aux "50 mm" indiqués, il faudra tailler le plan de travail afin que les pattes de fixations puissant s'y loger.

3. INSTALLATION

Il est impératif de laisser un espace entre la plaque de cuisson et les éléments indiqués ci-dessous

• 10 cm entre les cotés de la plaque et tout matériel combustible
• 70 cm entre la plaque des placards et des étagères situés en hauteur.
• 65 cm de la hotte aspirante.

La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) doit être située d'au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm

• 'Les meubles doivent être fabriqués avec un matériel résistant à une température atteignant 100^

Veillez à ne pas placer votre plaque de cuisson pres d'un réfrigérateur, et à ce qu'il n'y ait pas de matières qui puissant prendre feu comme les rideaux, les chiffons, etc.

Il est essentiel que vous mettiez un séparateur entre la base de la table de cuisson et le tiroir qui se trouverait en dessous.

3.3. Raccordement au gaz

Raccordement au gaz et verification des fuites

Le branchement gaz de la plaque de cuisson doit également être fait selon les normes en vigueur par un technician qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 impoasant sur l'extremité de la canalisation la présence d'un robinet de commande pour le gaz naturel un déteneur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque plaque n'est pas utilisée).

Vérifiez tout d'abordquel est le type de gaz installé sur la plaque de cuisson. Cette information est indiquée par une étiquette collée à l'arrière de la plaque de cuisson (d'origine, la plaque de cuisson est équipée d'injecteurs pour le gaz naturel). Vous trouvez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre plaque de cuisson. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit obligatoirement être faite avec un tuyau gaz spécifique TFEM butane/propane (tuyau flexible à embouts mécaniques) suivants les normes «produits encastrables» (XPD 36-112 ou NFD 36-125). La longueur maximale autorisée est de 1,5m. Il est très important de surveiller la date de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité

Branchement gaz naturel (G20/G25)

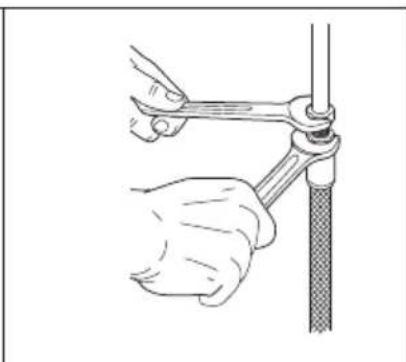

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme en vigueur (NFD 36-100, NFD 36-103, NFD 36-121).

Depuis juillet 1996

Pour toute nouvelle installation (habitat neuf) ou renovation (replacement du robinet d'arrêt du gaz), et quel que soit la plaque de cuisson (encastré ou non), l'utilisation d'un tubeouple est interdite. Le raccordement doit être réalisé avec un tuyau flexible (TFEM) ou rigide en cuivre (article II II b°).

-Depuis September 1996

Les tubes couples sont interdits pour le raccordement d'un apparéil encastré. Utilisation obligatoire d'un tuyau flexible ou rigide en cuivre (article II II b°).

-Depuis le 1er Juillet 1997

Les installations nouvelles de gaz alimentées à partir d'un réseau de canalisations et réalisées dans desBATiments neufs ou existants devront être munies d'un dispositif de déclenchement assurant automatiquement la coupure de l'alimentation en gaz des apparêls de cuisson... en cas de sectionnement ou de débranchement du tuyau flexible alimentant les dits apparêils. Cette prescription s'applique également aux modifications ou compléments d'installations existantes lors du remplacement du robinet de commande d'un apparéil de cuisson... Ces dispositifs satisfont aux prescriptions de l'article 4 du present arrêté (article 10-IV).

ATTENTION: Le tuyau à gaz flexible ne doit, enaucun cas, ni passer derriere un four, ni etre en contact avec des objets susceptibles d'entrainer la combustion.

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit entraire en contact avec une surface dont la chaleur est supérieure à 90^ (la distance minimum entre le tuyau et les parties chaudes doit etre de 20mm.
  La longueur du tuyau ne doit pas dépasser 1,5m.
  Le tuyau ne doit pas etre coupé, sere ou plie.
  Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre defectueux.
  Le tuyau doit etre controle integralement avant installation, afin de vérifier qu'il n'y ait pas de defaut de fabrication.
  Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifier le joint de connexions et refaire le test. Ne jamais utilisér de briquet, d'allumette, etc., lors de ce contrôle.
  Le tuyau doit etre visitable sur toute sa longueur.
  La date de validité du tuyau doit être contrôle régulierement.

ATTENTION! Ne pas utiliser de briquet ou d'allumente pour controler les fuites de gaz.

3.4 Changement de gaz

Attention: Les procédures suivantes doivent être réalisées par un technician qualifié. Notre plaque de cuisson a été conçu pour fonctionner avec du gaz GPL/GN. Les brûleurs peuvent être adaptés à différents types de gaz, en remplaçant les injecteurs correspondants et en ajustant la longueur de flamme minimale adaptée au gaz utilisé. Pour cette raison, les étapes ci-après doivent être suivies:

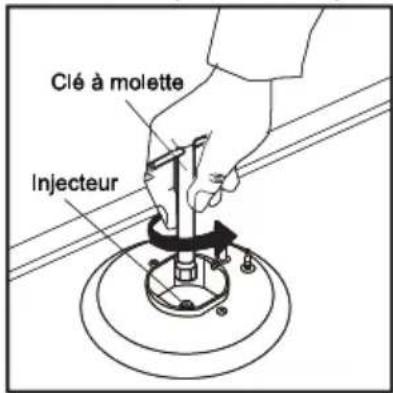

Changement d'injecteurs:

Coupez l'alimentation principale en gaz et débranchez la prise électrique.

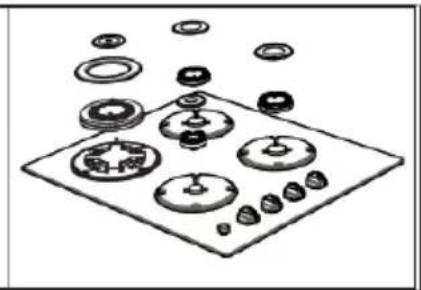

Retirez le chapeau de brûleur et le brûleur supérieur (Figure 10).

Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 11).

Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filt du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

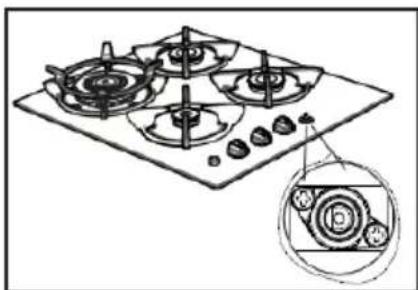

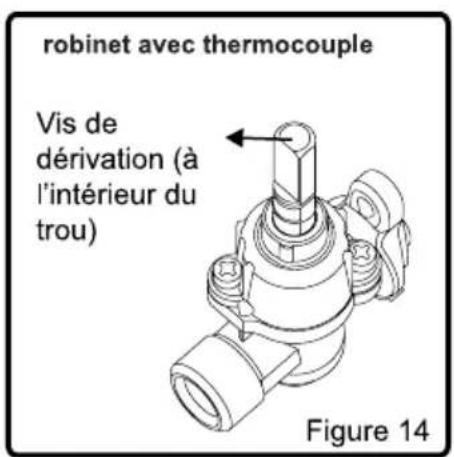

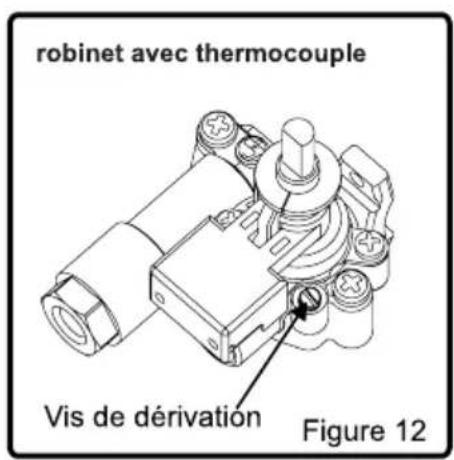

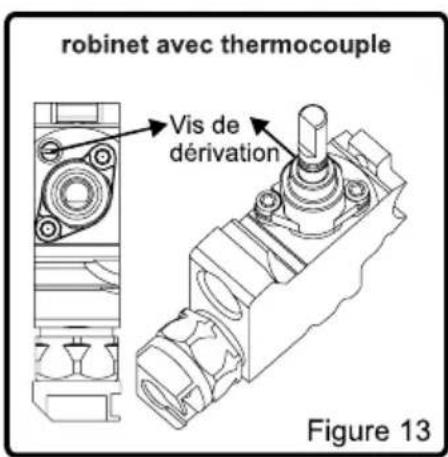

Réglage de la flamme position minimale sur le robinet

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum. Assurez-vous que la plaque de cuisson est débranchée du courant électrique et que l'alimentation de gaz est ouverte. Allumez les brûleurs un par un et mettez les sur la position minimum. Retirez les manettes afin de pouvoir acceder aux vis. A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage (suivant robinets, voir fig. 12 + 13 + 14 ), afin que la flamme du brûleur soit correctement sur le minimum

Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct.

Pour contrôle, assurez-vous que la flamme ne s'est pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si célé-ci est stable.

3. INSTALLATION

En cas de changement de gaz, la vis de dérivation devra être dévisée pendant la conversion du GPL au GN. Lors de la conversion de NG à LPG, cette même vis doit être resserrée. Assurez-vous que la plaque de cuisson est débranchée du courant électrique et que l'alimentation de gaz est ouverte.

Changement du tuyau d'alimentation gaz:

Voir ce qui est indiqué ci-dessus dans le paragraphe : raccordement au gaz et vérification des fuites.

3.5 Branchement électrique et sécurité

Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la plaque

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur

• La plaque de cuisson est conçue pour être raccordée par un branchement permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'existe pas de prise avec terre conforme à la réglementation, contacter un installateur qualifié
• Le cable d'alimentation doit être correct et doit être correctement isolé durant le branchement. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Ne pas utiliser de rallonge.
• Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes de la plaque de cuisson, ce qui pourrait endommager le cable ou la plaque de cuisson, ou entraîner un court-circuit.
• Un mauvais branchement électrique risque d'endommager votre plaque de cuisson.
  Un tel dommage n'est pas couvert par la garantie.
• La plaque de cuisson est destinée pour un branchement électrique en 220-240 Volts. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.
• Le fabricant décline toute responsabilité en cas de dommages et pertes entrainées par le non respect de ces instructions de sécurité.

3X0.75mm^2 H05V V-F est le type de cordon d'alimentation a utiliser. Le cable de mise a terre doit etre connecte a une vis marquee par le symbole 出

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un réparateur/agréé ou toute personne qualifiée, afin d'éviter tout danger.

Après avoir installé la plaque, veuillez vérifier que la manette de commande soit en position arrêt "0" puis branchez. Débranchez toujours vous offre apparemil avant tout entretien.

4. UTILISATION

4.1 Utilisation des brûleurs gaz

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du bruleur.

Allumage manuel des brûleurs gaz

Si vous plaque de cuisson n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous :

Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flames stables Si les flames restent instables après que vous ayez reliché le bouton, repreneze la procédure Si la flamme s'eteint, le système thermocouple fermera l'acciviée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

Allumage electronique des brûleurs gaz

Certaines plaques possèdent un allumage automatique des brûleurs, soit par bouton poussoir allumage, soit par allumage automatique intégré aux manettes.

Allumage à l'aide du bouton poussoir d'allumage manuel:

Pour allumer le brûleur, appuyez sur le bouton allumage, et en même temps, tournez la manette du brûleur souhaité dans le sens contraire des aiguilles d'une montre. Si l'allumage ne se fait pas aussitôt, fermez la manette et attendre un peu.

Puis recommencer l'opération. Si l'allumage ne se fait toujours pas (pas d'étincelle au brûleur), fermez à nouveau la manette. Contrôlez s'il y du gaz en vous servant d'une allumette, contrôlez s'il y a du courant et appeler le service après vente en cas de panne en cas de panne avérée. Pour éteindre le brûleur, tournez la manette dans le sens des

aiguilles d'une montre jusqu'à la position "0".

Allumage à l'aide de l'allumage automatique intégré:

Appuyez sur la manette du robinet correspondant au brûleur que vous souhaitez. utiliser et tournez-la dans le sens inverse des aiguilles d'une montre.

Le mico-interrupteur place sous la manette va automatiquement provoquer des étincelles à la bougie d'allumage du brûleur. Maintenez la pression sur la manette jusqu'à ce que vous voyiez une flamme stable sur le brûleur. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".

4. UTILISATION

Explication du dispositif sécurité thermocouple: un composant thermique détecte la flamme du brûleur et maintain le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position 'Maxi' ( comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions 'Maxi' et 'Mini'. Évitez demettre la manette entre les positions 'Maxi' et 'Arrêt'.

Après l'allumage, procédéz à une vérification visuelle des flammes. Si vous voirz une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifie si les chapeaux couronnées sont bien positionnées. Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler.. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flammes s'échépent accidentellement du brûleur, fermez les robinets, aéréz la cuisine, et attendez minimum 90 secondes avant de rallumer. Pour arrêter la cuisson, tournez la manette du brûleur dans le sens horsaire jusqu'à ce que le repère de la manette soit en face du point '0'.

Viete plan de cuisson est equipé de brûleurs de diamètres différents. Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles à fond plat. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la, si vous utiliser des recipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint.

Nous vous recommendons de tousjours couvrir voite rccipient de cuisson.

Brûleur rapide / Wok : 22-26cm
Brûleur semi-rapide : 14-22cm
Brûleur auxiliaire : 12-18cm

• Ne pas utiliser de recipients de cuisine qui débordent de la table de travail et qui peuvent surchauffer les manettes de commande.
  Lorsque vous n'utilisez pas votre plaque pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.

AVENTISSEMENT:

• Utilisez uniquement des casseroles à fond plat et assez écais.
  Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
• La température des parties exposées à la flamme peut être très élevé lors de l'utilisation. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
• ÀpRESutilisation,la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objects dessus.
• Évitez de mettreouteaux, fourchettes, cuillères, et couvercles sur le plan de cuisson carils deviendront chauds et pourraient entraîner des brûlures graves.

5. NETTOYAGE ET ENTRETIEN

Important : Débranche toujours la prise électrique avant de commencer le nettoyage.

Veillez à ce que toutes les manettes des brûleurs et commandes soient éteintset que la plaque de cuisson soit froide avant d'effectuer le nettoyage. Contrôlez si les produits de nettoyage sont approuviés et recommandés par le fabricant avant de les utilisers. N'utilisez pas de crèmes caustiques, de poudres nettoyantes abrasives, déponges abrasives, de laines d'accier épaisSES ou d'util durs pour éviter d'endommager la surface. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage des brûleurs gaz et des plaques électriques

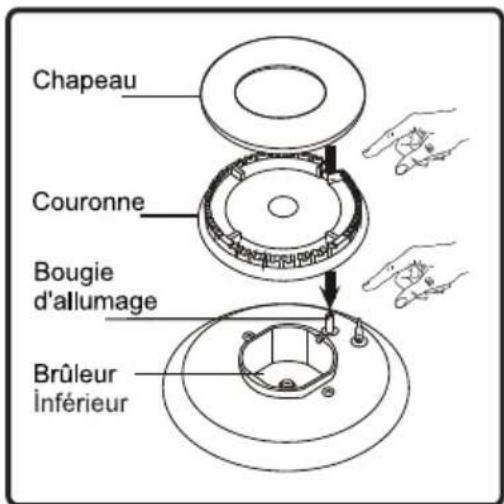

Enlevez les grilles émailées, les chapeaux de brûleurs et les brûleurs supérieurs. Nettoyez-les avec de l'eau savonneuse.
Rincez-les et sechez-les avec un chiffon doux (ne les laissez pas mouillés)
1. Àprous le nettoyage, assurez-vous d'avoir remis correctement les pieces en place.
2. Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Il est surraye la surface.
Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émailées - parties en acier inoxydable;

Afin de les garder comme neuves, nettoyez-les regulierement avec de I'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérielux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées ou en acier inoxydable : vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface émaillee ou en acier inoxydable.

Autres contrôles

Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuilles le changer au plus vite.

En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs (ex: manettes difficiles à tourner), veuillez contacter le service après vente.

6. SERVICE APRES-VENTE ET TRANSPORT

Avant de contacter le Service après vente

Si la plaque ne fonctionne pas :

• Vérifiez que la plaque de cuisson est bien branchée
• Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise

Les brûleurs du plan de cuisson ne fonctionnent pas correctement :

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les plaques qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne soient pas vides.

Si les problèmes de la plaque de cuisson continuent même après avoir effectué les vérifications ci-dessus, contactez le Service après vente.

Reserves

Nous attirons votre attention sur le fait que qu'aucune garantie ne pourrait etre appliquée:

• Si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc...) ou du non-respect des conditions d'installation ou d'utilisation indiquée dans qu'aucune notice d'utilisation, fausse manœuvre, néligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité.
• Si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodesérie.
• Si une réparation a été effectuee par une personne non/agreee par le constructeur ou le vendeur.

Informations relatives au transport:

Si vous avez besoin de transporter la plaque de cuisson, gardez l'emballage original du produit et transportez-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (au moins, mettez ces éléments dans un carton séparé).

En l'absence de l'emballage original, prenez des mesures afin de protégger la plaque, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.

G30 28-30mbar 7,5 kW 545 g/h II2E+3+ BE Coupe: 1	NG G20/G25 20/25 mbar	LPG G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm)	115 85
Puisance Nominale(Kw) 3 3
Débit Nominal	285,7 l/h	218,1 g/h
BRULEUR INTERMÈDAIRE
Repère d'injecteur (1/100 mm)	97 65
Puisance Nominale(Kw) 1,75 1,75
Débit Nominal	166,7 l/h	127,2 g/h
BRULEUR INTERMÈDAIRE
Repère d'injecteur (1/100 mm)	97 65
Puisance Nominale(Kw) 1,75 1,75
Débit Nominal	166,7 l/h	127,2 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm)	72 50
Puisance Nominale(Kw) 1 1
Débit Nominal	95,2 l/h	72,7 g/h

Marque		WALTHAM
Modèle		WT4GOGA
Type de plaque de cuisson		Gaz
Nombre de zones de cuisson		4
Technologie de chauffage - zone de cuisson 1		Gaz
Taille - zone de cuisson 1		Auxiliaire
Efficacité énergétique - zone de cuisson 1	%	N/A
Technologie de chauffage - zone de cuisson 2		Gaz
Taille - zone de cuisson 2		Semi-rapide
Efficacité énergétique - zone de cuisson 2	%	59,0
Technologie de chauffage - zone de cuisson 3		Gaz
Taille - zone de cuisson 3		Semi-rapide
Efficacité énergétique - zone de cuisson 3	%	59,0
Technologie de chauffage - zone de cuisson 4		Gaz
Taille - zone de cuisson 4		Rapide
Efficacité énergétique - zone de cuisson 4	%	57,0
Efficacité énergétique de la plaque de cuisson	%	58,3
Cette plaque de cuisson est conforme à la norme EN 30-2-1

Conseils en matière d'économie d'énergie

Table de cuisson

• Utilisez des ustensiles de cuisine à fond plat.
• Utilisez des ustensiles de cuisine de taillie appropriée.
• Ublisez des ustensiles de cuisine avec couvercle.
  -Réduisez la quantité de liquides ou de graisse.
• Lorsque le liquide commence à bouillir, réduisez le réglage.

Durée de disponibilité des pieces détaches fonctionnelles : 6 ans, à partir de la date de fabrication du produit.

Le symbole qui figure sur le produit ou sur son emballage indique que leedit produit 'ne peut pas etre traité comme les autres déchets menagers. Il doit etre déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin ou vous avez achete le produit.

VESTEL France

17 rue de la couture

94563 Rungis Cedex
