MODE D'EMPLOI Deltia 8.03 DELTA DORE

DELTA DORE Bonnemain - 35270 COMBOURG (France) En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services *2701637_Rev.1* PROG AUTO Deltia0h246810121416182022241234567

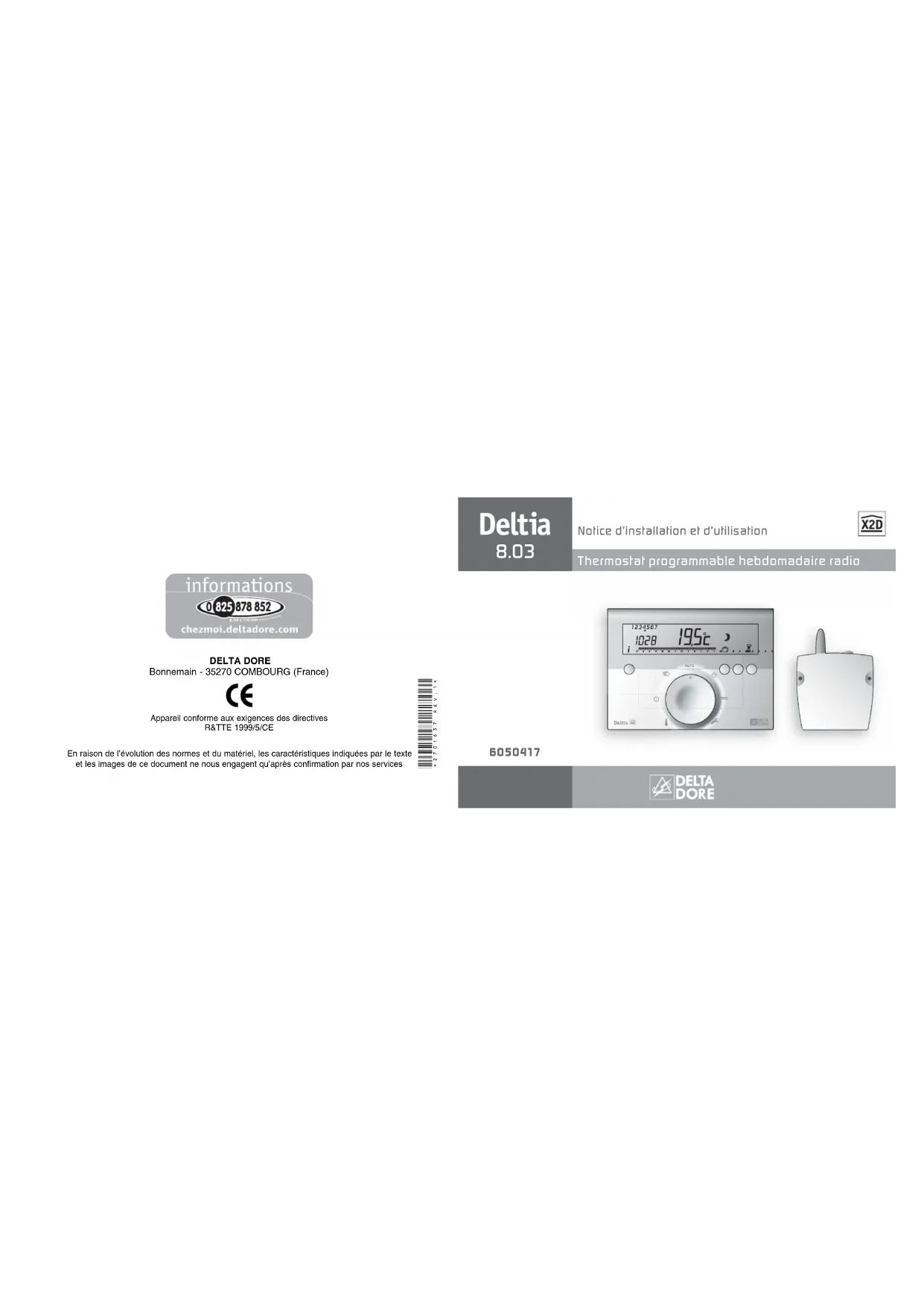

Thermostat programmable hebdomadaire radio Notice d’installation et d’utilisation 6050417- 3 -- 2- Avertissements Sommaire

• Lire attentivement cette notice avant toute installation.

• L’appareil doit être installé selon les normes en vigueur.

• Avant toute intervention, veuillez couper le courant.

• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

• Le câble d’alimentation du récepteur ne peut être remplacé que par le fabricant ou un agent agréé.

• Vérifiez que la visserie soit adaptée au support sur lequel l’appareil doit être fixé (plaque de plâtre, brique...).

• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est néces- saire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336). Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Emplacement de l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Fixation du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Raccordement du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Raccorder une chaudière avec entrée thermostat . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Raccorder une chaudière sans entrée thermostat . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Commander des convecteurs électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Configuration et test radio du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Commander une pompe à chaleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Correction de la température mesurée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Choix de l’affichage de la température en mode automatique . . . . . . . . . . . . . . . . . 14 Régulation de la température confort en mode chaud . . . . . . . . . . . . . . . . . . . . . . . 15 Fonction climatisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Anti-gripppage du circulateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Base de temps de régulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Fonctions domotiques sur l’installation (en option) . . . . . . . . . . . . . . . . . . . . . . . . . . 17- 5 -- 4 - Description Emetteur Récepteur ToucheinformationTouches de modification(suivant fonctions)Molette de sélection

Touche de configuration et de dérogation Voyant état du relais Voyant Confort/ Economie Voyant état du récepteur Antenne Trous de fixation Câble de raccordement

Mode automatique Mode manuelArrêtRéglagedes températuresde consigneProgrammationRéglagede l’heure Mode configuration

• Installation Configuration radio p. 18
• Test de transmission radio p. 19
• Réglage de l’heure p. 20
• Programmation p. 21
• Réglage des températures de consigne p. 23
• Mode automatique p. 24
• Mode sablier p. 25
• Mode absence p. 26
• Mode manuel p. 28
• Changement mode chaud / froid (Uniquement pour pompe à chaleur réversible) p. 29
• Mode arrêt p. 30
• Touche information p. 31
• Remplacement des piles p. 32
• Retour à la configuration usine p. 34
• Tableau récapitulatif des configurations p. 35
• Caractéristiques techniques p. 36
• Aide - 7 -- 6 - Pour réguler le chauffage, le thermostat doit mesurer la température ambiante la plus représentative possible de votre habitat. La sonde de mesure de la température, étant dans le boîtier de l’émetteur, vous devez placer celui-ci : Emplacement de l’émetteur Hauteur environ 1,50 m Mini 40 cm p. 38

• dans la pièce principale (ex. salon/salle à manger) ou au centre de votre habitation,

• fixé sur un mur, posé sur une éta- gère ou un meuble accessible à une hauteur de 1,50 m,

• à l’abri des sources de chaleur (cheminée, influence du soleil) et des courants d’air (fenêtre, porte),

• sur un mur donnant sur l’intérieur. Installation des piles

• Ouvrez le boîtier de l’émetteur en appuyant sur le clip

• Insérez 2 piles alcalines 1,5 V de type LR03 en prenant soin de respecter les polarités. Ne jamais utiliser de piles rechargeables. Utilisez impérativement des piles alcalines. Pose de l’émetteur sur son socle

• Otez le socle ➌ de son logement

• Positionnez le au dos du boîtier

• Repositionnez la partie avant du boîtier émetteur jusqu’au verrouillage du clip Fixation de l’émetteur sur un mur

• Fixez le socle à l’aide des vis et des chevilles fournies ou sur une boîte d’encastrement (entraxe 60 mm), en utilisant les cloisons défonçables ➍

• Repositionnez la partie avant du boîtier émetteur jusqu’au verrouillage du clip

Installation- 8 - - 9 - Fixation par visFixation par adhésif double-faceFixation sur le mur à l'aide des adhésifs double-face fournis.Avant de coller le récepteur, veillez àbien nettoyer la surface sur laquelle il sera appliqué.Fixation sur le mur à l'aide des vis et chevilles fournies.Fixation près d'une chaudière récepteur environ 1,80 m du sol au-dessus du haut de la chaudière chaudière Emplacement du récepteurLe récepteur doit être placé en positionhaute. L’antenne du récepteur doit êtredégagée d’éléments conducteurs(câbles électriques, tableau électrique,surface métallique). Fixation du récepteur Raccordement du récepteur Avant toute intervention, coupez le courant Inversion du sens du contact du relaisLors d’une commande marche : le relais se ferme,lors d’une commande arrêt : le relais s’ouvre.Vous pouvez inverser le fonctionnement du relais de la façon suivante :• Appuyez environ 10 secondes sur la touche du récepteur. Ordre émis Marche Arrêt Contact Contact inverse

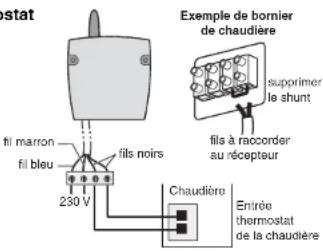

OFF OFF Installation• Raccordez les deux fils noirs du récepteur aux deux bornes de l'entrée thermostat de la chaudière .

• Si nécessaire, supprimez le shunt (fil électri- que) reliant les deux bornes de l'entrée thermostat.

• Si la chaudière possède une entrée horloge, ne la confondez pas avec l'entrée thermostat. fils noirsfil bleufil marronChaudièreEntréethermostatde la chaudière230 Vsupprimer le shuntExemple de bornier de chaudièrefils à raccorderau récepteur

230V/50Hz Circulateur fils noirs fil bleu fil marron 230V Raccorder une chaudière avec entrée thermostat

Raccorder une chaudière sans entrée thermostat Si la chaudière ne possède pas d'entrée thermostat, vous pouvez commander directement le circulateur qui se trouve à côté de la chaudière (pompe permettant la circulation de l’eau chaude dans les radiateurs).

• Commandez directement l’alimentation du circulateur avec le récepteur.

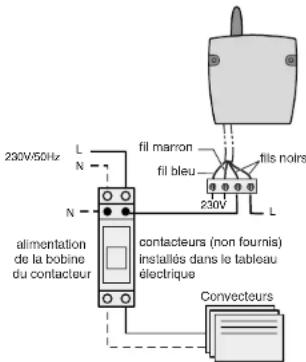

230V/50Hz 230V contacteurs (non fournis) installés dans le tableau électrique alimentation de la bobine du contacteur Convecteurs fils noirs fil bleu fil marron Commander des convecteurs électriques Pour la commande de convecteurs électriques, vous devez IMPERATIVEMENT utiliser un contacteur de puissance à fermeture, adapté à la puissance totale à commander. Ce contacteur doit être installé dans le tableau électrique de l’habitation. Configuration et test radio du récepteur Pour configurer ou vérifier la configuration du système ainsi que la qualité de la transmission radio, reportez-vous aux menus de configuration CF08 et CF09 de ce manuel.

Installation- 13 - Pompe à chaleuravec entrée thermostatet entrée été /hiver Pompe à chaleur avec entrée thermostat chaudet entrée thermostat froidPompe à chaleuravec entrée thermostatet bouton été /hiver Kit hydrauliqueGéothermieAérothermie230 VEntréethermostatEntréeEté / hiverInterrupteurEté / hiverSortieplancherchauffant

Kit hydrauliqueGéothermieAérothermie230 VEntréethermostatchaudEntréethermostatfroidCommunInterrupteurEté / hiverSortieplancherchauffant

Kit hydrauliqueGéothermieAérothermie230 VEntréethermostatInterrupteurEté / hiverEté hiverSortieplancherchauffant

fils noirsfils noirsfils noirsOU OU OU Configuration Pour accéder aux menus de configuration, tournez la molette sur la position. Référence de l'appareil(Deltia 8.00)Version de l'appareil(ex: 1.00) Appuyez sur OK pour accéder au menu CF01 Correction de la température mesurée Attention : Avant de modifier ce réglage, l’appareil doit être en service depuis au moins 2 heures. La référence de votre appareil s’affiche ainsi que le numéro de version Correction possible de -4°C à + 4°C par pas de 0,1°C. Appuyez sur les touches + ou - pour modifier et validez par la touche OK pour passer au réglage suivant S’il existe un écart entre la température constatée (thermomètre) et la température mesu- rée et affichée par l’appareil, la fonction CF01 permet d’agir sur la mesure de la sonde de façon à compenser cet écart. Commander une pompe à chaleur

Choisissez le câblage adapté à votre pompe à chaleur ou reportez-vous aux spécifications du constructeur. Installation- 15 -- 14 - Exemple : Si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK. Affichage permanent de la température de consigne (par défaut). Dans ce cas, appuyez sur la touche i pour afficher la température ambiante. Affichage permanent de la température ambiante. Dans ce cas, appuyez sur la touche i pour afficher la température de consigne. Choix de l’affichage de la température en mode automatique Choisissez votre réglage à l’aide des touches + ou

Appuyez sur OK pour valider et accéder au menu CF03 Température confort régulée par le DELTIA (par défaut) Température Confort régulée par chaque radiateur ou convecteur. Dans ce cas, l'écran affiche ConF. Régulation de la température confort en mode chaud Choisissez votre réglage à l’aide des touches + ou

Appuyez sur OK pour valider et accéder au menu CF04 Fonction climatisation En chauffage électrique ou eau chaude avec des vannes thermostatiques, la température Confort peut être assurée par le réglage du thermostat de chaque radiateur. Dans ce cas, seules les températures Economie et Hors-Gel sont régulées par le DELTIA. Si vous disposez d’un système réversible chaud / froid, positionnez le réglage du menu CF04 sur la valeur 1. Vous aurez la possibilité de basculer le Deltia du mode chaud au mode froid. (voir § changement de mode chaud / froid) Installation- 17 -- 16 - Fonction climatisation non autorisée. (par défaut) Fonction climatisation autorisée. Choisissez votre réglage à l’aide des touches + ou

Appuyez sur OK pour valider et accéder au menu CF05 le passage à 0 de la valeur du menu CF04 est uniquement possible si le DELTIA est en mode chaud Si votre thermostat pilote un circulateur. positionnez le réglage du menu CF05 sur la valeur 1. Anti-gripppage du circulateur Anti-grippage inactif (par défaut) Anti-grippage actif (mise en route du circulateur pendant 1 minute toutes les 24 heures) 15 mn (recommandé pour la commande de convecteurs ou de radiateurs traditionnels). (par défaut) 30 mn (recommandé pour la commande d’une pompe à chaleur, selon modèle) 45 mn (recommandé pour la commande d’une pompe à chaleur, selon modèle) Base de temps de régulation Choisissez la base de temps recommandée pour votre installation Fonctions domotiques sur l’installation (en option) Pas de fonctions domotiques (par défaut) Fonctions domotiques associées au Deltia Appuyez sur + ou

pour effectuer votre choix. Appuyez sur OK pour valider et passer au menu CF08 Installation- 18 - Il est possible d’associer au récepteur DELTIA 1.13 jusqu’à 7 produits domotiques.

• Détecteur d’ouverture : fenêtre ouverte = chauffage en Hors-Gel

• Transmetteur téléphonique ou télécommande téléphonique : commande à distance de l’installation (chauffage, automatisme)

• Centrale d’alarme : alarme en surveillance = chauffage en Economie alarme hors surveillance = chauffage en Confort Pour associer le récepteur à un produit domotique, le récepteur doit être en mode association. Appuyez 5 secondes sur la touche jusqu’à ce que le voyant OK clignote. Validez sur le produit domotique :

• détecteur d’ouverture et transmetteur téléphonique : appui sur la touche test

• télécommande téléphonique : appui sur la touche

• centrale d’alarme : en mode Maintenance, appui sur la touche tester Configuration radio Vos appareils sont livrés associés et prêts à être installés, Si vous souhaitez annuler l’association du récepteur avec le thermostat, appuyez 30 secondes sur la touche du récepteur jusqu’à ce que le voyant ne clignote plus. Pour réassocier de nouveau le Deltia avec le récepteur, appuyez environ 5 secondes sur la touche du récepteur jusqu’à ce que le voyant OK clignote.

Test de transmission radio Avec ce mode, vous avez la possibilité de tester le bon fonctionnement de votre installation.

• L’appareil affiche tESt et émet toutes les 3 secondes un signal radio à destination du récepteur.

• Placez le Deltia dans la pièce où vous souhaitez l’utiliser, et vérifiez la bonne transmission du signal radio vers le récepteur, (son voyant OK clignote à chaque réception radio). La transmission radio est correcte. Appuyez sur OK pour sortir du mode de test ou tournez la molette sur une autre position Si le récepteur ne reçoit pas les transmissions, déplacez le thermostat afin d’obtenir une réception radio correcte Appuyez sur la touche

du Deltia. Le voyant du récepteur ne clignote plus. Le récepteur est associé au thermostat. Appuyez sur OK pour passer au menu CF09. Installation- 21 -- 20 - Réglage de l’heure Heures Jours (1 : Lundi ... 7 : Dimanche) Minutes Recommencez les opérations pour régler les heures et les minutes. Pour sortir du mode “réglage de l’heure”, tournez la molette. Tournez la molette sur la position. Les jours clignotent.

pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Utilisation Programmation

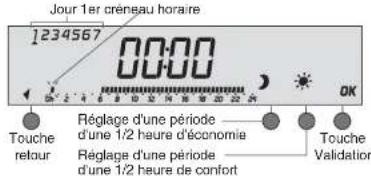

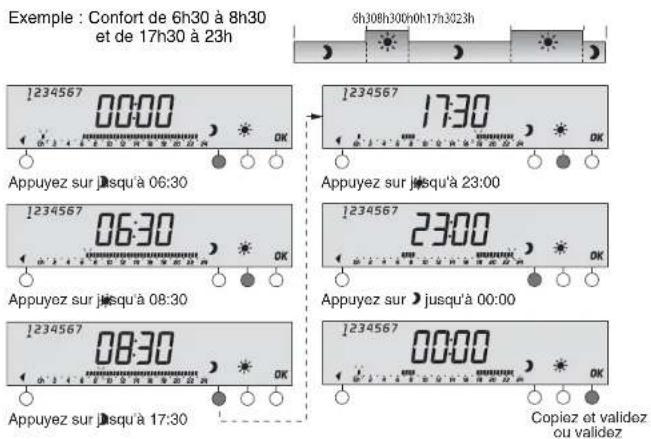

• Créer votre programme La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ou pour créer vos différentes périodes d’Economie ou de Confort (à la 1/2 heure). - 2 possibilités pour valider votre programme :

• Valider et copier le programme sur le jour suivant Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.

• Valider le programme Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant. Tournez la molette sur la position. Touche retourTouche ValidationRéglage d'une période d'une 1/2 heure d'économieRéglage d'une période d'une 1/2 heure de confortJour 1er créneau horaire La programmation par défaut est une période de Confort de 6h00 à 23h00. La touche retour permet la modification d’un programme en revenant sur un créneau horaire souhaité OU- 22 - Appuyez sur jusqu'à 06:30 Appuyez sur Copiez et validez ou validez jusqu'à 00:00 Appuyez sur jusqu'à 17:30 Appuyez sur jusqu'à 08:30 Appuyez sur jusqu'à 23:00 6h30 8h30 0h0h 17h30 23h Exemple : Confort de 6h30 à 8h30 et de 17h30 à 23h

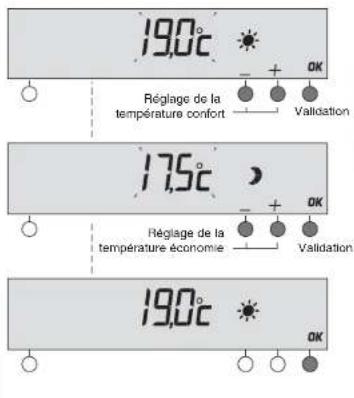

Utilisation Réglage des températures de consigne Tournez la molette sur Ce mode permet de choisir les températures de consigne économie et confort. ValidationRéglage de la température confortValidationRéglage de latempérature économie Remarque : Seul le réglage de la température économie vous sera proposée si vous avez choisi la régulation du confort par chaque radiateur (menu CF03).

pour régler la température confort, puis validez par OK pour passer au réglage de la température économie. Validez par OK Les consignes sont réglables, de 5 à 30°C en mode chaud, et de 18 à 35°C en mode froid, par pas de 0,5°C. Pour régler les consignes froid, positionnez le thermostat en mode froid (voir menu chan- gement mode chaud / froid)- 25 -- 24 - Mode automatique Touche information Touche absence Touche sablier Heure Jour en cours Demande de chaud ou de froid Température ambiante Allure en cours Programmation du jour en cours Tournez la molette sur la position . Votre thermostat suit la programmation REMARQUE : Selon la configuration lors de l’installation, votre appareil affiche de façon permanente la température de consigne ou la température ambiante. Si vous souhaitez modifier ces para- mètres, reportez-vous au menu CF02 de la partie installation de ce manuel ou contactez notre service clients. Utilisation ValidationRéglage de la durée Durée du mode sablier Annulation Validation et démarrage du décompte Réglage de la température de consigne Température de consigne Annulation Retour au mode auto à la fin du décompte Mode sablier Ce mode permet de choisir une allure pendant un temps donné. En mode AUTO, appuyez sur la touche Appuyez sur + ou

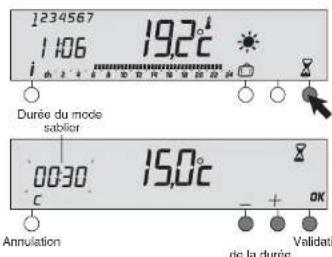

pour régler la durée souhaitée (de 30 minutes à 72 heures), puis sur OK pour valider.

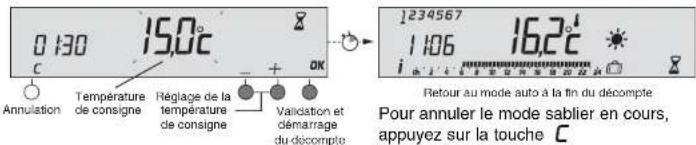

pour régler la température de consigne souhaitée (de 5 à 30°C pour le mode chaud et de 18 à 35°C pour le mode froid), puis sur OK pour valider et démarrer le décompte. Pour annuler le mode sablier en cours, appuyez sur la touche Un appui sur OK en cours de mode Sablier permet une modification des réglages.- 27 -- 26 - Mode absence Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. En mode AUTO, appuyez sur la touche

pour régler le nombre de jours d’absence souhaitée (de 1 à 99), puis sur OK pour valider. Validation Réglage du nombre de jours Nombre de jours Annulation Utilisation Exemple : Départ le 1er mars, retour le 10 mars, indiquez 9 jours d’absence. Le fonctionnement automatique sera repris le 10 mars à 0h00. Validation et démarrage du décompte Réglage de la température de consigne Température de consigne Annulation Retour au mode auto à la fin du décompte Pour annuler le mode absence, appuyez sur la touche

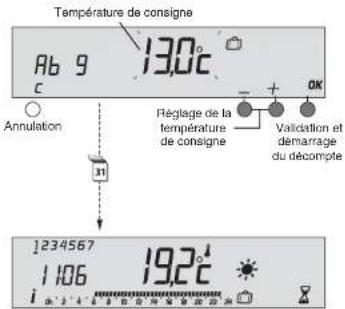

pour régler la température de consigne souhaitée (de 5 à 15°C pour le mode chaud), puis sur OK pour valider et démarrer le décompte. Votre installation sera en arrêt si le Deltia est en mode froid. Un appui sur OK en cours de mode Absence permet une modification des réglages.Mode manuel Tournez la molette sur Ce mode permet de choisir une température de consigne de façon permanente. ValidationToucheinformationRéglage de latempératureValidationModificationde la consigne

pour régler la température souhaitée, puis sur OK pour valider. Si nécéssaire, pour modifier votre réglage appuyez sur la touche OK Pour annuler ce mode manuel, tourner la molette. - 28 - - 29 - Utilisation Changement mode chaud / froid (Uniquement pour pompe à chaleur réversible) Pour basculer du mode Chaud (HEAT) au mode Froid (COOL) et inversement, à partir des modes ou , appuyez 3 secondes sur la touche information. L’écran indique brièvement l’indication Cool ainsi que la température de consigne, puis le DELTIA passe en mode froid. Positionnez également l’interrupteur Eté / Hiver de votre système réversible en respectant le tableau suivant: A tout moment, un appui bref la touche

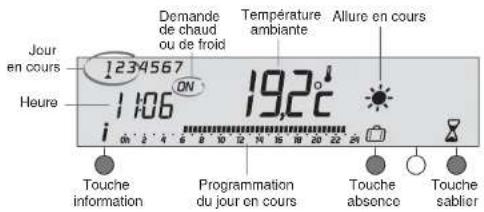

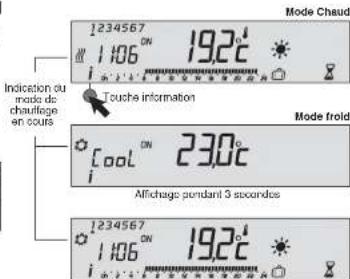

vous permet de connaître le mode utilisé. Touche informationIndication du mode dechauffage en coursMode ChaudMode froidAffichage pendant 3 secondesDeltiaen mode chauden mode froidSystème réversiblesur position hiversur position été (changement possible si l’indication ou est affiché sur l’écran, voir menu CF04) Le mode froid est accessible uniquement si le menu CF04 est programmé sur la valeur 1- 31 -- 30 - En mode AUTO un appui sur la touche

permet de connaître la température ambiante ou la température de consigne selon la configuration lors de l’installation (menu CF02). Affichage de la température de consigne Affichage de la température ambiante Touche information Votre thermostat affiche la température ambiante, un appui sur la touche

affiche la température de consigne : Votre thermostat affiche la température de consigne, un appui sur la touche

affiche la température ambiante : Utilisation Mode arrêt Tournez la molette sur Ce mode permet de mettre votre installation chauffage en arrêt. REMARQUE : Votre installation sera également en arrêt dans les positions suivantes : Votre émetteur affiche la température ambiante. Si vous préférez afficher l’heure durant un arrêt prolongé de votre système, positionnez la molette de votre émetteur sur la position .- 33 -- 32 - Lorsque le symbole d’usure des pilesapparaît, vous disposez d’environ 1mois pour changer celles-ci (2 pilesalcalines 1,5V de type LR03 ou AAA).Des précautions sont à prendre :- respecter les polarités +/- lors de la mise en place dans l’appareil,- ne pas jeter les piles usées n’importe où (dans un souci de respect de l’environnement,vous devez rapporter les piles usées dans un lieu de collecte),- ne pas les recharger,- vous avez environ 30 secondes pour changer les piles avant que le réglage de l’heure nesoit remis à zéro (dans ce cas, refaire le réglage du jour et de l’heure).voir § réglage de l’heure. Remplacement des piles Symbole d'usure des piles Ne jamais utiliser de piles rechargeables. Utilisez impérativement des piles alcalines.

• Ouvrez le boîtier de l’émetteur en appuyant sur le clip et en soulevant la partie arrière.• Insérez 2 piles alcalines 1,5 V de type LR03 en prenant soin de respecter les polarités.• Repositionnez la partie arrière du boîtier émetteur jusqu’au verrouillage du clipUtilisation- 35 -- 34 - Retour à la configuration usine Tournez la molette sur la position 10 secondes Annulation Validation

• Appuyez sur la touche de gauche pendant 10 secondes. Appuyez sur OK pour valider ou sur C pour annuler. Retour à l’affichage du mode arrêt Tableau récapitulatif des configurations CF01 Correction de la température mesurée de -4°C à +4°C par pas de 0,1°C. (0 par défaut) CF02 Choix de l'affichage de la température en mode Automatique 0 = Affichage de la température de consigne (par défaut) 1 = Affichage de la température ambiante CF03 Régulation de la température Confort en mode chaud 0 = régulée par le Deltia (par défaut) 1 = par chaque radiateur ou convecteur. CF04 Fonction climatisation 0 = Non autorisée (par défaut) 1 = Autorisée CF05 Anti grippage du circulateur 0 = inactif (par défaut) 1 = actif CF06 Base de temps de régulation 0 = 15 minutes (par défaut) 1 = 30 minutes 2 = 45 minutes CF07 Fonctions domotiques 0 = Pas de fonction domotique (par défaut) 1 = Fonctions domotique associées au Deltia CF08 Configuration radio Touche

= association CF09 Test de transmission radio Vous pouvez faire une initialisation générale pour revenir aux paramètres réglés en usine : - les réglages des configurations par défaut - les températures de consigne par défaut, Mode Chaud - Confort : 19°C, Economie : 16°C Mode froid - Confort : 23°C, Economie : 28°C - la programmation par défaut (Confort de 6h à 23h). Utilisation- 37 -- 36 - Caractéristiques techniques Emetteur :

• Alimentation par 2 piles alcalines 1,5V de type LR03 ou AAA, non fournies (Autonomie supérieure à 2 ans). “Pas de piles rechargeables”

• Isolement classe III

• Dispositif de télécommande radio

• Régulation proportionnelle intégrale Base de temps : 15, 30, ou 45 minutes

• Fréquence radio : 868 Mhz, classe I (Norme EN 300 220)

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)

• Température de stockage : -10°C à +70°C

• Température de fonctionnement : 0°C à + 40°C

• Installation en milieu normalement pollué Caractéristiques techniques Récepteur :

• Alimentation secteur 230 V, 50 Hz +/- 10%

• Consommation : 0.5 VA

• Fréquence radio : 868 MHz, (Norme EN 300 220)

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)

• Protocole X2D : langage de communication entre le thermostat et le récepteur.

• Température de fonctionnement : 0 à +50°C

• Indice de protection : IP 44 - IK 04

• Fixation murale (vis et chevilles, adhésifs double-face fournis)

• Température de stockage : -10 à +70°C

• Dimensions : 82 x 108,5 x 19 mm

• Installation en milieu normalement pollué- 39 - Rien n'apparaît sur l'écran du boîtier d'ambiance. Il n'y a pas de piles Vérifiez les piles La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre). Reportez-vous à la notice d’installation ou contactez notre service clients. Aide L’objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l’utilisation. En cas de doute, si le problème persiste ou s’il ne se trouve pas dans cette liste, contactez notre service clients.

Votre système de chauffage est en arrêt. Deltia est en position ,

PROG ou Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques : - dans les points de distribution en cas d’achat d’un équipement équivalent, - dans les points de collecte mis à votre disposi- tion localement (déchetterie, collecte sélective, etc...). En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recy- clage des matériaux aidera à conserver les res- sources naturelles. Pour toute information supplé- mentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit. Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
