Tybox 2010 WT - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable et gestionnaire d'énergie centralisé
Marque	Delta Dore
Modèle	Tybox 2010 WT
Affichage	Écran tactile couleur avec interface graphique
Fonctions principales	Régulation chauffage et climatisation, commande de volets roulants, gestion eau chaude sanitaire, commande d'éclairage et prises, programmation hebdomadaire, scénarios, calendrier d'absence/présence, optimisation solaire, consultation des consommations
Communication	Liaison radio avec récepteurs (ex: TYXIA)
Nombre de zones thermiques	Jusqu'à 4 zones (Thermique 1 à 4) ou plus via groupes
Programmation	Programmation hebdomadaire jusqu'à 6 pas par jour, copie entre jours
Scénarios	Création de scénarios personnalisés combinant plusieurs commandes
Calendrier	Gestion des périodes d'absence et de présence exceptionnelles
Optimisation solaire	Gestion automatique des volets en fonction de l'ensoleillement et de la température
Consultation des consommations	Affichage des index, historique, répartition par poste et comparatif
Verrouillage	3 niveaux de verrouillage par code d'accès (installateur, utilisateur)
Alimentation	Secteur 230 V AC via boîtier technique (non détaillé)
Entretien	Nettoyer l'écran avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Verrouillage par code, détection de défauts (clignotement voyants)
Pièces détachées	Non communiquées par le fabricant
Réparabilité	Indice de réparabilité non spécifié
Contenu de la boîte	Boîtier d'ambiance, boîtier technique, notice d'utilisation
Garantie	Consulter les conditions générales de vente

FOIRE AUX QUESTIONS - Tybox 2010 WT DELTA DORE

Comment modifier la température de consigne ?

Depuis le menu Thermique, sélectionnez la zone souhaitée. Faites glisser votre doigt sur l'écran ou utilisez les touches + et - pour ajuster la valeur. Validez avec la touche OK.

Comment activer le mode chauffage ou climatisation ?

Allez dans le menu Thermique, appuyez sur 'Général', puis choisissez 'Chauffage', 'Clim' ou 'Arrêt'.

Puis-je créer un programme personnalisé pour le chauffage ?

Oui, dans le menu Réglages > Programmes > Thermique. Créez un nouveau programme, nommez-le, définissez jusqu'à 6 pas par jour et appliquez-le aux zones de votre choix.

Comment effectuer une dérogation temporaire de température ?

Sur l'écran de la zone concernée, modifiez la valeur de consigne : si un programme est actif, la dérogation dure jusqu'au prochain changement. Pour une durée déterminée, appuyez sur l'icône horloge () et saisissez la date/heure de fin, ou choisissez 'Permanent'.

Que faire si le voyant du boîtier technique clignote régulièrement ?

Un clignotement régulier indique un défaut de bus de communication. Vérifiez les connexions entre le boîtier technique et le boîtier d'ambiance. Si le voyant est éteint, il peut s'agir d'un défaut d'alimentation.

Comment programmer une période d'absence dans le calendrier ?

Dans le menu Calendrier, choisissez le jour souhaité, puis sélectionnez 'Absence'. Définissez les actions à appliquer (ex: chauffage en hors-gel, volets fermés). Les événements sont prioritaires sur les programmes habituels.

Puis-je commander mes volets roulants avec le Tybox 2010 WT ?

Oui, le menu Volets permet de commander individuellement ou par groupe. Vous pouvez aussi définir des positions intermédiaires avec la touche STOP et associer des programmes.

Comment créer un scénario 'Vacances' ?

Allez dans le menu Scénarios, appuyez sur la touche de paramétrage, créez un nouveau scénario, nommez-le, choisissez un pictogramme, puis sélectionnez chaque point (chauffage, volets, lumières) et définissez l'état souhaité. Validez.

Où trouver l'historique des consommations ?

Depuis l'écran d'accueil, appuyez sur Conso (consommation). Vous pouvez visualiser les index total, depuis la dernière initialisation, l'historique par période, la répartition par poste, et un comparatif annuel.

Comment réinitialiser le compteur de consommation ?

Dans le menu Consommations, sélectionnez 'Initialiser' (touche init). Cela remet à zéro le compteur 'Depuis le ...' mais pas le total général.

MODE D'EMPLOI Tybox 2010 WT DELTA DORE

Guide d'utilisation

Sommaire 1-Présentation

1- Présentation .... 3

1.1 Boîtier technique 3
1.2 Boîtier d'ambiance 4
1.3 Pictogrammes de navigation 6
1.4 Lexique 6

2- Fonction thermique 8

2.1 Sélection du mode thermique (chauffage, Climatisation ou arrêt) 8
2.2 Modifier ou régler une allure (TYBOX 2020WT) ou une consigne ....8

3- Fonctions Volets / Eau chaude / Autres .....10
4- Paramètres et réglages 11
5- Consultation des consommations .... 12
6- Créer un programme 16
7- Créer un groupe 18
8- Fonction scénario 19
9- Calendrier 20
10- Aide 21

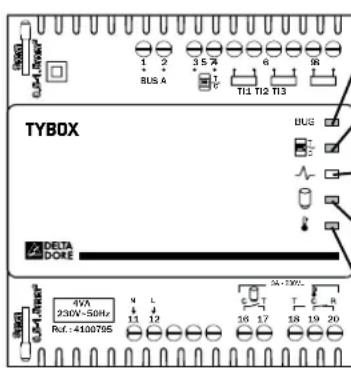

1.1 Boîtier technique

Clignote au rythme des informations

Clignotement régulier = Défaut Bus

Eteint = Défaut d'alimentation

Voyant compteur électronique

Allumé = Fonctionnement normal

Clignotant = Défaut télé-info

Voyant Délestage ECS

Allumé = Délestage en cours

Voyant ECS (Eau Chaude Sanitaire)

Allumé = ON

Eteint = OFF

Voyant «Sortie Régulation»

Allumé = ON

Eteint = OFF

1- Présentation

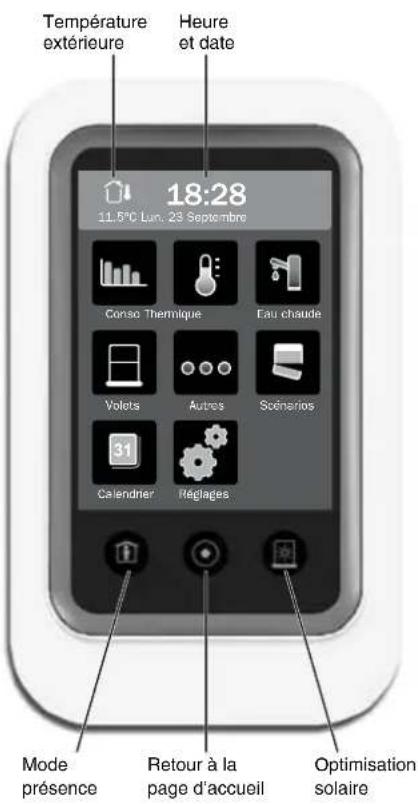

1.2 Boîtier d'ambiance

Menu consommations :

historiques, répartition...

Menu thermique : commande, association, création de groupes,...

Menu eau chaude sanitaire

Menu volets roulants : commande, association, création de groupes,...

Menu autres usages (prises, électroménager, éclairage) : commande, association, création de groupes,...

Menu scénario : Combiner des commandes multiples : chauffage, éclairage, volets...

Calendrier Programmer des périodes d'absence ou de présence exceptionnelles

Menu réglages Paramètres de l'installation. Certains menus sont verrouillables par code d'accès

1- Présentation

1.3 Pictogrammes de navigation

Aide

Validation

Paramétrage : associer, nommer, localiser

Retour

Précédent

Suivant

Information : Etat actuel, programme appliqué, prochain changement.

Commande effectuée correctement

Signalisation de défaut

Réglage : Faire glisser pour augmenter ou diminuer

Issue ouverte

1.4 Lexique

Programmation hebdomadaire :

Créez un programme et appliquez-le à un ou plusieurs point(s) de commande (chauffage, volet, autres,...). L'accès à la programmation se fait par le menu Réglages.

Création d'un groupe : rassemblez des commandes ayant des fonctions identiques.

Exemple : tous les volets roulants d'un rez-de-chaussée.

Verrouillage : Certaines fonctions peuvent ne pas être accessibles ou accessibles par code d'accès. Il existe 3 niveaux de verrouillage :

• Aucun réglage possible
• Personnalisation des menus
• Ajout et suppression de produits radio (code d'accès installateur nécessaire).

Créer un programme :

Il s'applique aux menus Thermique ( ), Volets ( ) Autres ( ).

Piloter les autres usages (commande «Autres») :

il s'agit d'une commande de type Marche/arrêt.

Exemple : commande de l'éclairage via un récepteur TYXIA 4600.

Optimisation solaire :

Associé à des capteurs (sonde de luminosité, sonde de température extérieure et intérieure), le gestionnaire d'énergie gère automatiquement le fonctionnement des volets roulants en fonction des conditions climatiques.

- En hiver, les volets s'actionnent pour prendre en compte l'ensoleillement de façon à maintenir un confort optimal,

- En été, les volets s'abaissent pour permettre de conserver la fraîcheur de la maison.

La touche en bas à droite permet d'activer ou désactiver l'optimisation solaire.

Mode présence : Les éléments pilotés (thermique, volets,...) suivront le programme du «jour type» sélectionné. A programmer dans le menu «Calendrier».

2- Fonction thermique

2.1 Sélection du mode thermique (chauffage, Climatisation ou arrêt)

A partir du menu Thermique

Appuyez sur «Général»

Sélectionnez le mode souhaité.

2.2 Modifier ou régler une allure (TYBOX 2020WT) ou une consigne

A partir du menu Thermique

Sélectionnez le point ou groupe de points à modifier. La sortie régulation n'est proposée que si une régulation a été déclarée (Réglages avancés ... «Base de temps de régulation»...).

Pour modifier la valeur, faites glisser votre doigt sur l'écran ou utilisez les touches + ou -.

Si le point est associé à un programme, vous pouvez effectuer une dérogation :

• jusqu'au prochain changement du programme en modifiant la valeur sur l'écran (glisser votre doigt).
  ② pour une durée déterminée ou permanente en appuyant sur 📊.


② Entrez la date et l'heure de fin de dérogation ou appuyez sur «Permanent.

La touche i vous permet d'afficher l'état actuel du point et le programme auquel il est associé.

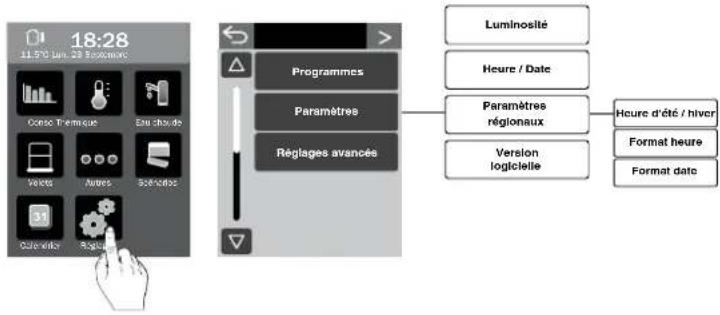

3- Fonctions Volets / Eau chaude / Autres 4- Paramètres et réglages

Exemple : Fonction Volets

A partir du menu Volets Sélectionnez le point ou groupe de points à modifier

Pour modifier l'état du point, faites glisser votre doigt sur l'écran pour déterminer la position à atteindre. La touche STOP vous permet d'arrêter le volet dans une position intermédiaire.
La touche 📄 vous permet d'afficher l'état actuel du point et le programme auquel il est associé.

Pour les autres fonctions, le principe est le même :

• sélectionner un point dans la liste,
• modifier l'état de ce point,

La touche 📄 vous permet d'afficher l'état actuel du point et le programme auquel il est associé.

Correction température

Ex. : la température affichée par l'appareil est 19°C et la température constatée est de 20°C, réglez +1°C puis validez par OK. Avant de modifier la température, l'appareil doit être en service depuis au moins 2 heures.

Allure éco. Fil pilote

Ordre fil pilote envoyé en allure Economie (uniquement en FP 6 ordres)

Abaissement tarifaire

Choix de l'abaissement tarifaire pendant l'allure Confort (uniquement en tarif tempo). Les périodes d'abaissement tarifaire sont programmables sur votre compteur électronique.

Consigne Hors-gel

Pour modifier la consigne Hors-gel des récepteurs thermiques.

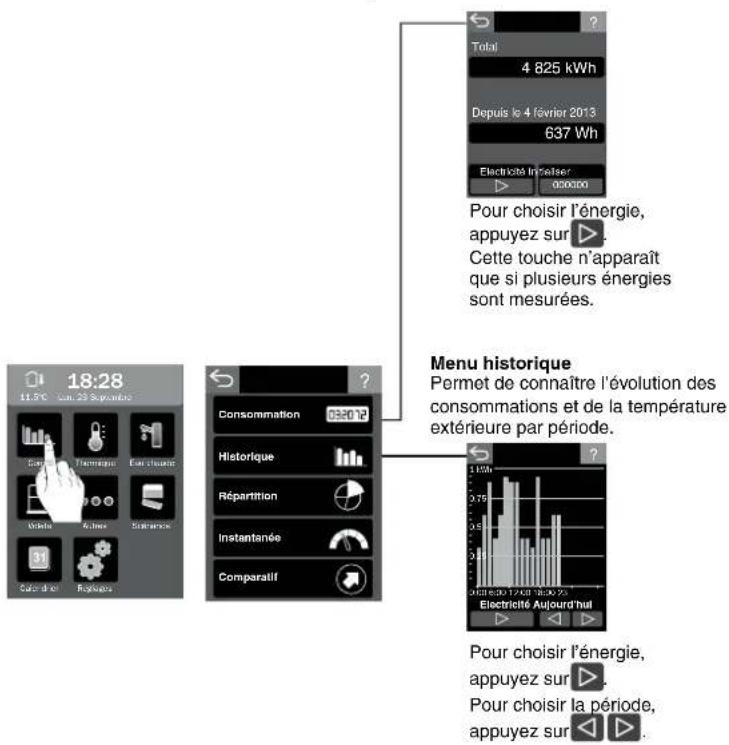

5- Consultation des consommations

Affichage des index de consommation

Total : depuis l'installation du produit (ne peut pas être remis à zéro)

Depuis le ... : date de la dernière initialisation.

Pour initialiser, appuyez sur init.

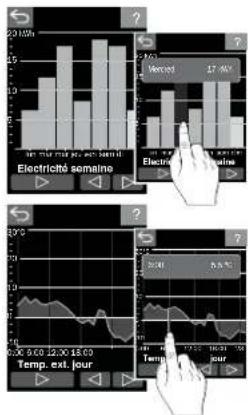

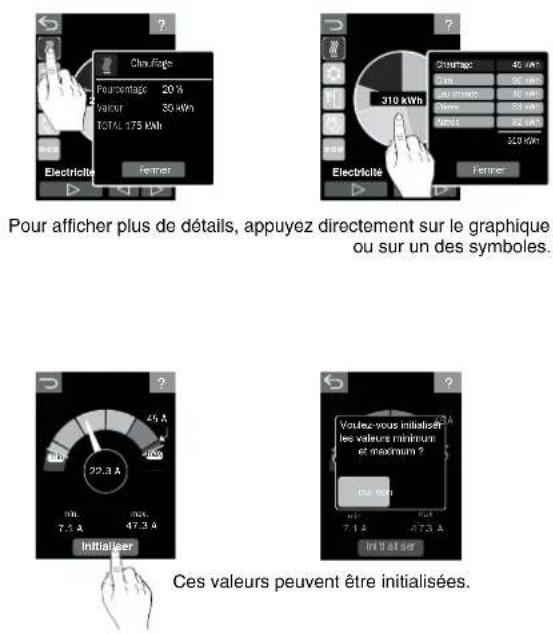

Pour afficher plus de détails, appuyez directement sur le graphique.
Déplacez votre doigt sur l'écran pour afficher tous les détails.

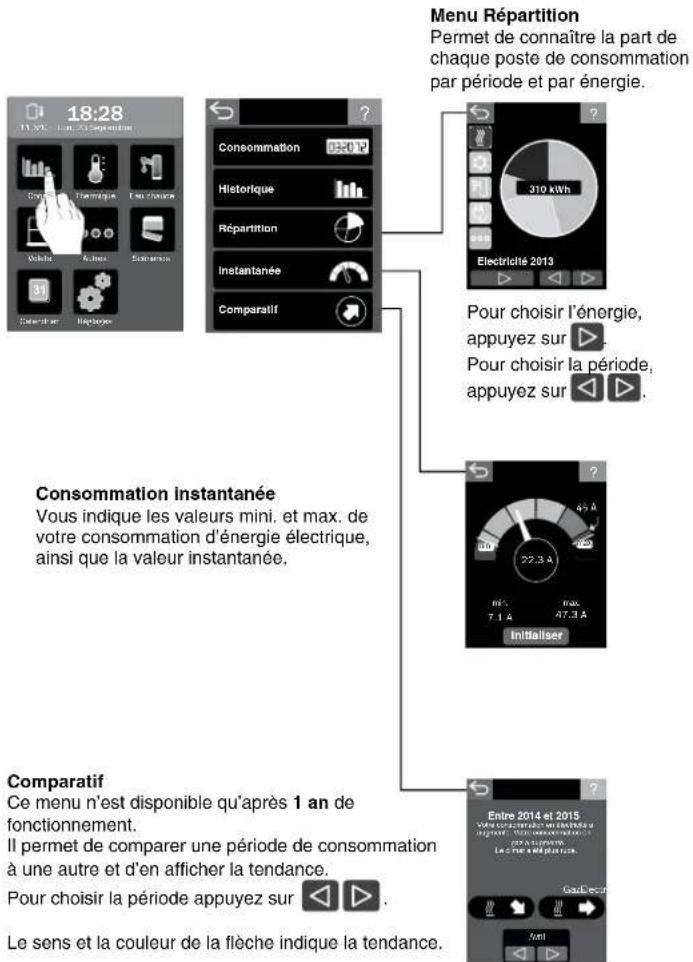

5- Consultation des consommations

6- Créer un programme

Exemple : Programme thermique

A partir du menu Réglages

① Appuyez sur «Programmes»

② Puis, appuyez sur «Thermique»

③ Sélectionnez le type de points thermiques

④ Confirmez la création du nouveau programme

⑤ Nommez-le

⑥ Entrez le programme (6 pas maxi.).
Passez au jour suivant ou copiez le programme sur un autre jour.

⑦ Sélectionnez les jours auxquels le programme s'applique.

Validez par

⑧ Sélectionnez les points ou groupes de points thermiques auxquels le programme s'applique.
Validez par

Pour créer un groupe :

① Entrez dans le menu concerné (thermique, volets, ...),
② Appuyez sur la touche
③ Appuyez sur «Nouveau groupe»,
Pour un groupe thermique, déterminez le type de points à commander (allure ou consignes),
⑤ Nommez le nouveau groupe,
⑥ Sélectionnez les points à grouper, ainsi que le programme à appliquer à ce groupe.

Pour modifier ou supprimer un groupe :

① Entrez dans le menu concerné (thermique, volets, ...),
② Appuyez sur la touche
③ Sélectionnez le groupe à modifier ou supprimer,
- Sélectionnez l'opération souhaitée : Nommer, Gérer la liste des produits, Programmation, Supprimer le groupe, Mode association.

8- Fonction scénario7- Créer un groupe

Pour créer un scénario :

① Entrez dans le menu Scénarios, ② Appuyez sur la touche
③ Appuyez sur «Nouveau scénario»,
④ Nommez le nouveau scénario,
⑤ Choisissez un pictogramme pour ce scénario,
⑥ Sélectionnez les points à commander par ce scénario,
⑦ Mettez chaque point sélectionné dans l'état souhaité lors de la commande du scénario (exemple, scénario Vacances : volets fermés, lumière éteinte, chauffage abaissé...).

⑧ Validez

Pour appliquer un scénario :

① Entrez dans le menu Scénarios,
② Sélectionnez dans la liste le scénario à appliquer.

L'apparition du symbole😊 vous indique que la commande est prise en compte.

Pour modifier ou supprimer un groupe :

① Entrez dans le menu Scénarios,
② Appuyez sur la touche
③ Sélectionnez le scénario à modifier ou supprimer,
- Sélectionnez l'opération souhaitée : Nommer, Choisir un pictogramme, Gérer la liste des produits, Modifier les états, Supprimer le scénario.

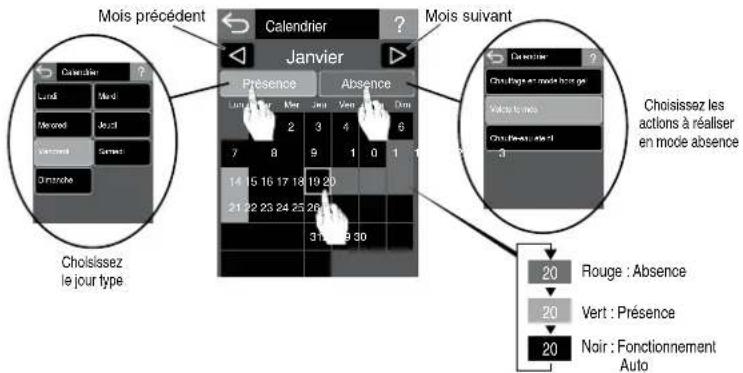

9- Calendrier

Cette fonction permet de programmer des périodes d'absence ou de présence exceptionnelles.

Ces périodes sont prioritaires sur la programmation.

Présence : Les éléments pilotés (thermique, volets,...) suivront le programme du «jour type» sélectionné.

Absence : Choisissez les actions à activer dans ce mode (Chauffage en Hors gel, volets fermés, lumières éteintes).

Sur le calendrier, un événement est signalé par :

- un point blanc si le délai avant événement > 30 jours,

- un point rouge si le délai avant événement < 30 jours,

Le point rouge passe au vert si vous consultez l'événement dans le calendrier (appui prolongé sur le jour concerné).

10-Aide

Le symbole ⚠ apparaît.

Un défaut est signalé. Appuyez sur l'élément concerné pour en connaître la nature.

Le symbole 1 apparaît.

Un événement est signalé en rouge. Le chiffre indique le nombre d'événement.

Après consultation, le symbole passe en vert et reste affiché jusqu'à l'acquittement de l'événement.
