MODE D'EMPLOI TP5.2RF DANFOSS

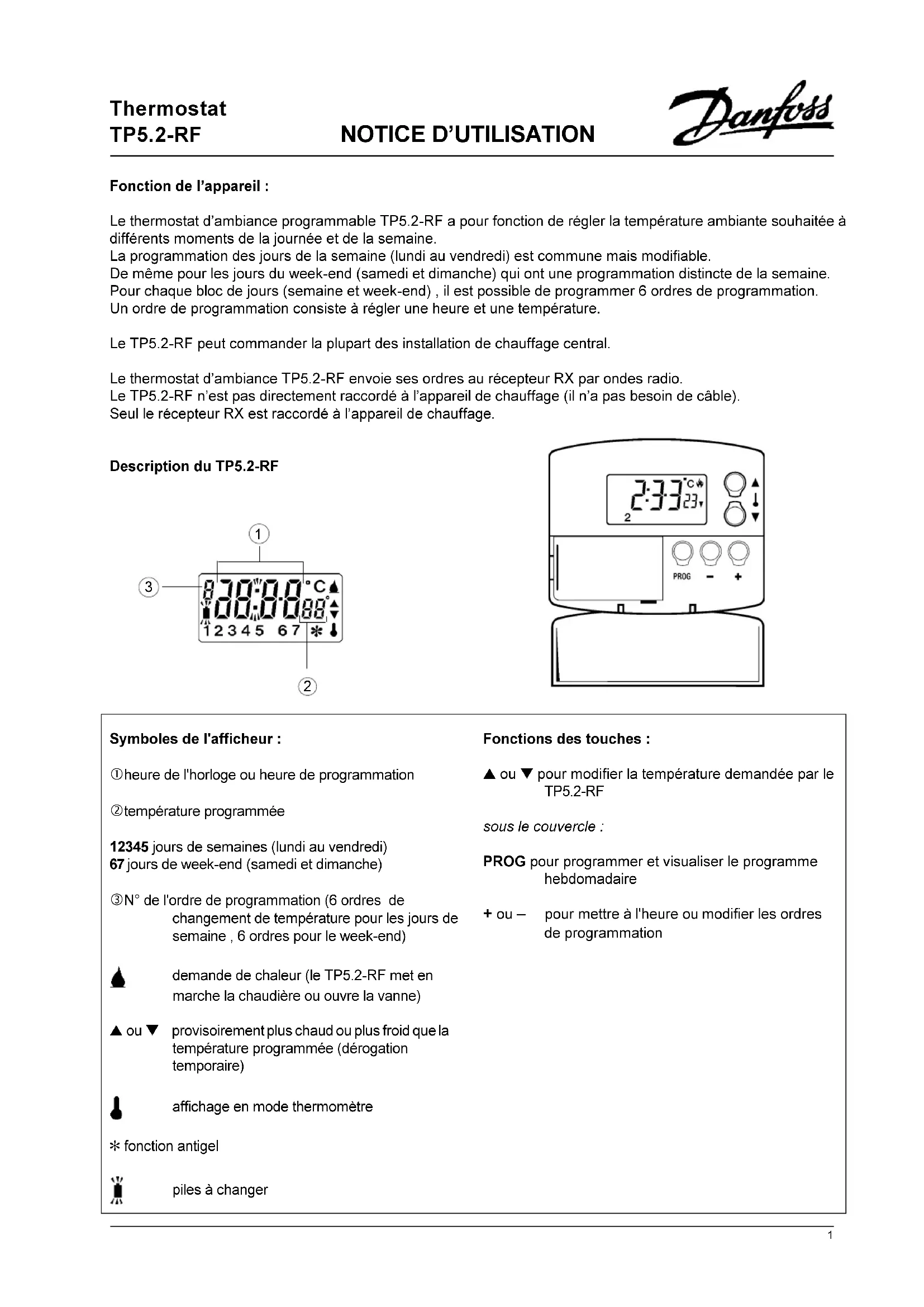

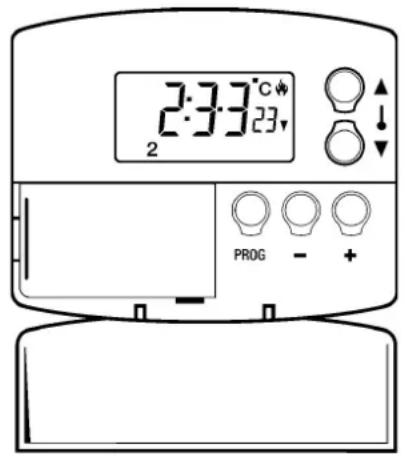

Thermostat TP5.2-RF NOTICE DUTILISATION Fonction de lappareil : Le thermostat dambiance programmable TP5.2-RF a pour fonction de régler la température ambiante souhaitée à différents moments de la journée et de la semaine. La programmation des jours de la semaine (lundi au vendredi) est commune mais modifiable. De même pour les jours du week-end (samedi et dimanche) qui ont une programmation distincte de la semaine. Pour chaque bloc de jours (semaine et week-end) , il est possible de programmer 6 ordres de programmation. Un ordre de programmation consiste à régler une heure et une température. Le TP5.2-RF peut commander la plupart des installation de chauffage central. Le thermostat dambiance TP5.2-RF envoie ses ordres au récepteur RX par ondes radio. Le TP5.2-RF nest pas directement raccordé à lappareil de chauffage (il na pas besoin de câble). Seul le récepteur RX est raccordé à lappareil de chauffage. Description du TP5.2-RF

Symboles de l'afficheur : heure de l'horloge ou heure de programmation température programmée 12345 jours de semaines (lundi au vendredi) 67 jours de week-end (samedi et dimanche) N° de l'ordre de programmation (6 ordres de changement de température pour les jours de semaine , 6 ordres pour le week-end) demande de chaleur (le TP5.2-RF met en marche la chaudière ou ouvre la vanne) s ou t provisoirement plus chaud ou plus froid que la température programmée (dérogation temporaire) affichage en mode thermomètre [ fonction antigel piles à changer Fonctions des touches : s ou t pour modifier la température demandée par le TP5.2-RF sous le couvercle : PROG pour programmer et visualiser le programme hebdomadaire + ou pour mettre à l'heure ou modifier les ordres de programmation2 ETS.300.683 Thermostat TP5.2-RF NOTICE DUTILISATION Visualisation et modification du programme Le TP5.2-RF possède un programme pré-établi, très facilement modifiable par lutilisateur. Le tableau suivant indique ces programmes dusine. Ordre N° jours 12345 jours 67 (semaine) (week-end) heure temp. heure temp. 1 6:30 20°C 7:00 20°C 2 8:30 15°C 16:00 21°C 3 11:30 20°C 23:00 15°C 4 13:30 15°C 0:00 15°C 5 16:30 21°C 1:00 15°C 6 22:30 15°C 1:59 15°C On peut représenter ces programmes comme suit : jours 12345 (semaine) jours 67 (week-end) La visualisation ou la modification de ces programmes seffectue après le réglage de lheure et du jour. Appuyer de nouveau sur PROG, lécran affiche : Il sagit de lordre N°1 (chiffre 1 en haut à gauche de lafficheur) pour les jours de la semaine (bloc de chiffres 12345 en bas de lafficheur). Pour modifier cet ordre de programmation, appuyer sur : + ou pour changer lheure de lordre s ou t pour changer la température souhaitée Appuyer de nouveau sur PROG pour afficher lordre suivant et ainsi de suite. Après avoir visualisé les 6 ordres de la semaine et les 6 ordres du week-end, laffichage revient en mode normal de fonctionnement. Remarque : en mode de visualisation des ordres et en labsence de manipulation, le TP5.2-RF revient de lui-même à laffichage normal au bout de quelques minutes. Mise en marche Ouvrir le couvercle pivotant Le TP5.2-RF est livré avec 2 piles 1,5 V alcalines type bâton LR6. Mettre les piles en place dans le compartiment en respectant les polarités. Laffichage sera celui-ci : (si la température ambiante au voisinage du TP5.2-RF est supérieure à 20°C , le symbole de flamme ne saffichera pas). Les 2 points clignotants au milieu de laffichage indique que le TP5.2-RF est en mode normal de fonctionnement. Réinitialisation Cette manoeuvre doit être faite lors de la mise en service, ou si lon souhaite revenir au programme pré-établi. Elle peut être nécessaire si le TP5.2-RF affiche des valeurs erronées, à la suite par exemple de perturbations électriques. Presser simultanément les 4 touches s,t,+ et - . Programmation Maintenant à chaque pression de la touche PROG, vous visualisez successivement les écrans suivants : - réglage de lheure - réglage du jour - réglages des 6 ordres de programmation pour les jours de la semaine (12345) - réglages des 6 ordres de programmation pour les jours du week-end (67) - puis retour à laffichage normal de fonctionnement Quest-ce quun ordre de programmation ? Cest une demande de température à une heure donnée. Chaque ordre est repéré par un chiffre compris entre 1 et

6. Lordre N°1 sera par exemple une température de 20°C

à 6h30. Réglage de lheure Appuyer sur PROG, lécran affiche : Utiliser le touches + et pour régler lheure et les minutes. Maintenir la touche appuyée pour un défilement rapide. Réglage du jour Appuyer de nouveau sur PROG, lécran affiche : Utiliser le touches + et pour régler le jour : lundi=1 , mardi=2, dimanche = 7. 15° 15° 15° 15° 20° 20° 21° 6:30 8:30 11:30 13:30 16:30 22:30 15° 20° 21° 15° 7:00 16:00 23:003 Danfoss Randall décline toute responsabilité en cas d'erreurs dans les catalogues, brochures et autres imprimés. Danfoss Randall se réserve le droit de modifier ses produits sans avis préalable. Ceci s'applique également aux produits déjà commandés, sous réserve que ces modifications puissent être apportées sans qu'il soit nécessaire de modifier ultéri Part No: 61137 Issue 3 11/01 Thermostat TP5.2-RF NOTICE DUTILISATION Que faire lorsque ? je rentre plus tôt que prévu, je sors plus tôt que prévu, jai momentanément trop chaud ou trop froid : Appuyer sur la touche s ou t pour modifier la température demandée (affichée à droite de lécran). Au prochain ordre programmé (changement de température), la modification est annulée et la température revient au niveau demandé par le programme du TP5.2-RF. je reste à la maison un jour de semaine (lundi à vendredi) : et je souhaite avoir toute la journée le programme du week- end. Appuyer simultanément sur les touches s et t , les chiffres 67 apparaissent en bas de lécran en plus du chiffre du jour actuel. Au prochain changement de jour, la modification est annulée et le TP5.2-RF revient à son programme normal. Pour revenir à tout moment au programme normal «jour de semaine», appuyer 2 fois de suite et simultanément sur les touches s et t. je pars en vacances : et je souhaite maintenir une température hors gel dans la maison. Appuyer simultanément sur les touches s et t (2 fois de suite en semaine) : lheure disparaît, lafficheur indique 5° et Q. Pour revenir au programme du TP5.2-RF , appuyer de nouveau simultanément sur les touches s et t. je veux provisoirement conserver la même température: et ne pas tenir compte du programme du TP5.2-RF ( par exemple quelquun est malade à la maison). Appuyer simultanément sur les touches s et t (2 fois de suite en semaine) : lheure disparaît, appuyer sur la touche s ou t pour obtenir la température souhaitée. Pour revenir au programme du TP5.2-RF , appuyer de nouveau simultanément sur les touches s et t. je veux connaître la température réelle de la pièce : Ouvrir le couvercle coulissant et appuyer simultanément sur les touches + et -. La température de la pièce saffiche à la place de lheure , tandis que la température demandée par le programme du TP5.2-RF reste affichée à droite de lécran. Pour revenir en mode daffichage normal, appuyer de nouveau simultanément sur les touches + et -. le symbole de la pile clignote à gauche de lécran : Il faut changer les piles ! Elles doivent être remplacées dans les 15 jours suivant lapparition de ce symbole. Le TP5.2-RF ne nécessite que 2 piles 1,5 V alcalines type bâton LR6. Ouvrir alors le couvercle et retirer les anciennes piles : vous disposez de 5 MINUTES pour remettre les piles tout en conservant votre programme de chauffage. A propos des ordres de programmation : Pour le TP5.2-RF, la journée commence à 2 du matin et finit à 1h59 le lendemain matin. Il nest donc pas possible de programmer un ordre au delà de 1h59. Les ordres se déroulent toujours selon un ordre croissant : ordre N°1, ordre N°2 etc .. ordre N°6. Cest à dire que lon ne peut pas régler lheure de lordre N°2 avant lheure de lordre N°1 (et ainsi de suite). Mode secours En cas de problème sur le thermostat émetteur TP5.2-RF , il est toujours possible dagir directement sur le chauffage. Par exemple, si les piles du TP5.2-RF sont usées ou après une perturbation électrique importante , le récepteur RX peut éventuellement ne plus recevoir dordres du thermostat émetteur TP5.2-RF. Dans ce cas, en appuyant sur la touche CH1 (éventuellement CH2 et CH3) , on peut enclencher ou déclencher manuellement le chauffage. Lallumage de la diode rouge CH1 (éventuellement CH2 et CH3) indique la mise en route du chauffage. Spécifications techniques :Thermostat émetteur TP5.2-RFPlage de température : 5 à 30°CHorloge digitale 24hProgrammation hebdomadaire :5 jours de semaines et 2 jours de week-endProgrammation journalière : 6 changements possibles detempérature en semaine, 6 pour le week-endType de régulation : Chronoproportionnel / Tout ou Rien(sélection par cavalier)Précision : 0,5 K (degré)Température ambiante maxi. : 40°CAlimentation : 2 piles alcalines 1,5 V type LR6Réserve de marche : 5 minutes par condensateur(pour changement des piles)Fréquence démission : 433,92 MhzProtection IP 30Dimensions (mm) : 110 larg. , 88 haut. , 28 épaiss.Récepteur RXAlimentation : 220/240 V c.a. 50 HzCharge de contact : 220/240 V c.a. 50Hz 3(1) AType de contact :- sur modèle RX1 1 contact inverseur unipolaire SPDT(libre de potentiel)- sur modèle RX2C 2 contacts inverseurs unipolaires SPDT(libres de potentiel)- sur modèle RX3 1 contact inverseur unipolaire SPDT et 2contacts simple SPST (commun unique)Dimensions (mm) : 138 larg. , 88 haut. , 32 épaiss. Danfoss S.A.R.L. Z.A. de Trappes-Elancourt7, Avenue Roger Hennequin78193 TRAPPES CEDEXTéléphone: (1) 30.62.51.50Télécopie: (1) 30.62.50.08http:// www.danfoss.fr/chauffage
