Type de produit	Four encastrable
Marque	Baumatic
Modèle	H100N
Tension d'alimentation	230 V a.c. - 50 Hz / 220 V a.c. - 60 Hz
Volume du four	59 litres
Dimensions utiles (H x L x P)	340 mm x 440 mm x 390 mm
Puissance maximale (mode Statique 1)	2,65 kW
Puissance maximale (mode Ventilé)	2,38 kW
Puissance maximale (mode Multifonction)	2,38 kW
Fonctions de cuisson	Décongélation, Cuisson traditionnelle, Cuisson ventilée, Grill central, Double grill, Ventilateur + grill, Ventilateur + sole, Cuisson traditionnelle + ventilateur, Lumière four, Résistance sole, Résistance voûte, Grill + tournebroche, Ventilation semi-forcée avec serpentin inférieur
Minuterie mécanique	Alarme sonore jusqu'à 60 minutes
Minuterie de fin de cuisson	120 minutes avec arrêt automatique
Programmateur électronique	Affichage numérique avec horloge 24h, timer, cuisson automatique et semi-automatique
Éclairage intérieur	Lampe 25W, culot E14, résistante à 300°C
Tournebroche	Intégré, fonctionne avec le grill
Porte	Démontable pour nettoyage (charnières à cavaliers mobiles)
Accessoires fournis	Grille, lèchefrite, guides latéraux, tournebroche
Nettoyage recommandé	Nettoyage manuel avec eau savonneuse, éviter les abrasifs
Conformité	Directive DEEE 2002/96/CE
Installation	Encastré, nécessite un électricien qualifié, raccordement à la terre obligatoire

FOIRE AUX QUESTIONS - H100N BAUMATIC

Comment installer correctement le four H100N ?

L'appareil doit être installé par un technicien spécialisé selon les normes en vigueur. Respectez les dimensions d'encastrement (fig. 1) et assurez-vous que le four est raccordé à la terre. Utilisez un interrupteur omnipolaire avec une distance d'ouverture d'au moins 3 mm.

Quel type de câble électrique utiliser pour le branchement ?

Utilisez un câble de section minimum 1,5 mm². Vérifiez que la tension et la capacité de la ligne correspondent aux valeurs indiquées sur la plaquette signalétique (230 V a.c. 50 Hz ou 220 V a.c. 60 Hz).

Comment régler le programmateur électronique pour une cuisson automatique ?

Appuyez sur le bouton durée pour régler le temps de cuisson (ex: 0.45 pour 45 min), puis sur le bouton fin pour régler l'heure de fin (ex: 14.00). Le symbole AUTO s'allume. Le four s'allume automatiquement à l'heure calculée et s'éteint à la fin.

Comment utiliser le tournebroche ?

Enbrochez les aliments et fixez-les avec les fourchettes. Insérez la pointe de la broche dans l'arbre moteur à l'arrière du four, placez le support de broche, retirez la poignée. Réglez le sélecteur sur la position tournebroche. À la fin, revissez la poignée pour retirer le tout.

Comment nettoyer le four après utilisation ?

Nettoyez le four encore tiède avec un chiffon imprégné d'eau savonneuse non abrasive. Pour les taches tenaces, placez un chiffon humide avec de l'ammoniac sur le fond, fermez la porte quelques heures, puis rincez à l'eau chaude et séchez.

Comment démonter la porte pour le nettoyage ?

Soulevez les cavaliers mobiles (B) sur les charnières (A) pour les débloquer. Soulevez la porte vers le haut et extrayez-la. Pour remonter, enflez les charnières dans les coulisses et rabattez les cavaliers.

Comment remplacer la lampe intérieure du four ?

Débranchez l'appareil. Dévissez le couvercle de protection (A) dans le sens inverse des aiguilles d'une montre. Remplacez la lampe par une neuve de 25W, culot E14, résistante à 300°C. Revissez le couvercle.

Quelle est la puissance maximale du four en mode grill ?

En mode grill, la résistance du grill est de 1,35 kW. Pour le double grill, les résistances combinées peuvent atteindre jusqu'à 2,25 kW selon le mode (voir les données techniques).

Le four a-t-il une fonction de décongélation ?

Oui, le sélecteur dispose d'une position Décongélation. Le ventilateur tourne sans chaleur (thermostat inactif). La porte doit être fermée. Le temps de décongélation est réduit d'environ 1/3 par rapport à la méthode classique.

Que faire si l'affichage du programmateur électronique clignote ?

Après une coupure de courant, trois zéros clignotent. Remettez l'heure en appuyant simultanément sur les boutons + et - jusqu'à l'heure exacte. Pour utiliser le four en mode manuel, appuyez sur le bouton Marche/Arrêt pour éteindre le symbole AUTO.

MODE D'EMPLOI H100N BAUMATIC

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

NL

Nous vous remercions de la confiance que vous nous avons temoigné enCHOIssant un de nos produits de qualite.Notre societe souhaite vivement que youpuissiez profiter au mieux des prestations de cet appeareil, prestations qui ont orientevoirechoix.

C'est pour cette raison que nous vous invitons à suivre attentivement les instructions de ce manuel, en ne prénant en compte que les paragraphs concernant les accessoires et les instruments livrés avec votre apparéil.

Données techniques

Appareil conforme aux normes pour la suppression des perturbations radioélectriques.

Tension d'alimentation

230 V a.c. - 50 Hz / 220 V a.c. - 60 Hz

Dimensions utiles du four

Hauteur:340mm

Largeur:440mm

Profondeur : 390 mm

Volume:59 litres

Puissance des éléments chauffants

Pour le four Statique 1:
- Résistance du plateau: 1,3 kW
- Résistance du plafond: 0,9kW
- Puissance maximale absorbée : 2,65 kW

Pour le four Statique 2:

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9kW
• Résistance du grill : 1,35 kW
• Puissance maximale absorbée : 2,25 kW

Pour le four Ventile :

• Résistance du ventilateur: 2,3kW
• Résistance du grill: 1,35 kW
• Puissance maximale absorbée : 2,38 kW

Pou le four Multifonction-Ventilé :

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9kW
• Résistance du grill : 1,35 kW
• Puissance maximale absorbée : 2,28 kW

Pou le four Multifonction :

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9kW
• Résistance du ventilateur: 2,3kW
• Résistance du grill: 1,35 kW
• Puissance maximale absorbée : 2,38 kW

Raccordement et encastrement

ATTENTION: l'appareil doit être installé par un technicien spécialisé, selon les normes en vigueur. L'appareil doit être débranché avant de procéder à toute intervention de réglage, entretien, etc.

Raccordement electrique

Vérifier que le voltage et la capacité de la ligne d'alimentation de l'habitation correspondant au voltage et à la puissance indiqués sur la plaquette fixée dans la socle du four et visible en démontant la porte.

Le four doit être branché au moyen d'un cable de section minimum de 1,5mm à l'arrière, en prévoyant un interrupteur omnipolaire conforme aux normes en vigueur, ayant une distance d'ouverture entre les contacts d'au moins 3mm .

Avertissement : Cét apparéil doit être branché à la terre.

Notre société décline toute responsabilité pour les accidents évientuels survenant aux personnes et aux objets provoqués par l'absence de raccordement à la terre ou par un raccordement à la terre défectueux.

Préparation du four et pré-utilisation

Avant d'utiliser le four, nettoyer soigneusement l'intérieur avec du savon non abrasif et de l'eau tiège. Insérer la grille et la lechefrite dans les guides correspondantes. Quand l'opération est terminée, placer le four à la température maximum pendant 20 minutes environ, pour éliminer les évventuels résidus de graisse, huile, résine de fabrication qui peuvent cause des odeurs désagréables pendant la cuisson et aérer le local.

Après avoir effectué cette simple opération, le four est prét pour procéder à la première cuisson.
IMPORTANT: Chaque fois que vous voulez nettoyer le four, assurez-vous que le voyant lumineux soit étient et que l'appareil soit parfaitement débranché.

Remarques importantes pour le montage

Pour l'encastrement respecter les dimensions indiquées à la fig. 1. Le four peut être placés sous le plan de travail ou en colonne, dans ce cas le meuble devra être prévu avec un jour de 80 / 90cm à l'arrière et au-dessus (fig. 1).

ATTENTION: ELOIGNER LES ENFANTS DU FOUR PENDANT SON FONCTIONNEMENT.

La fixation du four sur le meuble s'effectue avec 4 vis "A" placees aux angles de l'encadrement de la porte du four. Ne pas saider de la porte comme levier pour entrer le four dans le meuble.
Ne pas exercer des pressions excessives sur la porte ouverte.

Encastrement pour le four ventilé et multifonction

Fig. 1

Encastrement pour le four statique

Fig. 1a

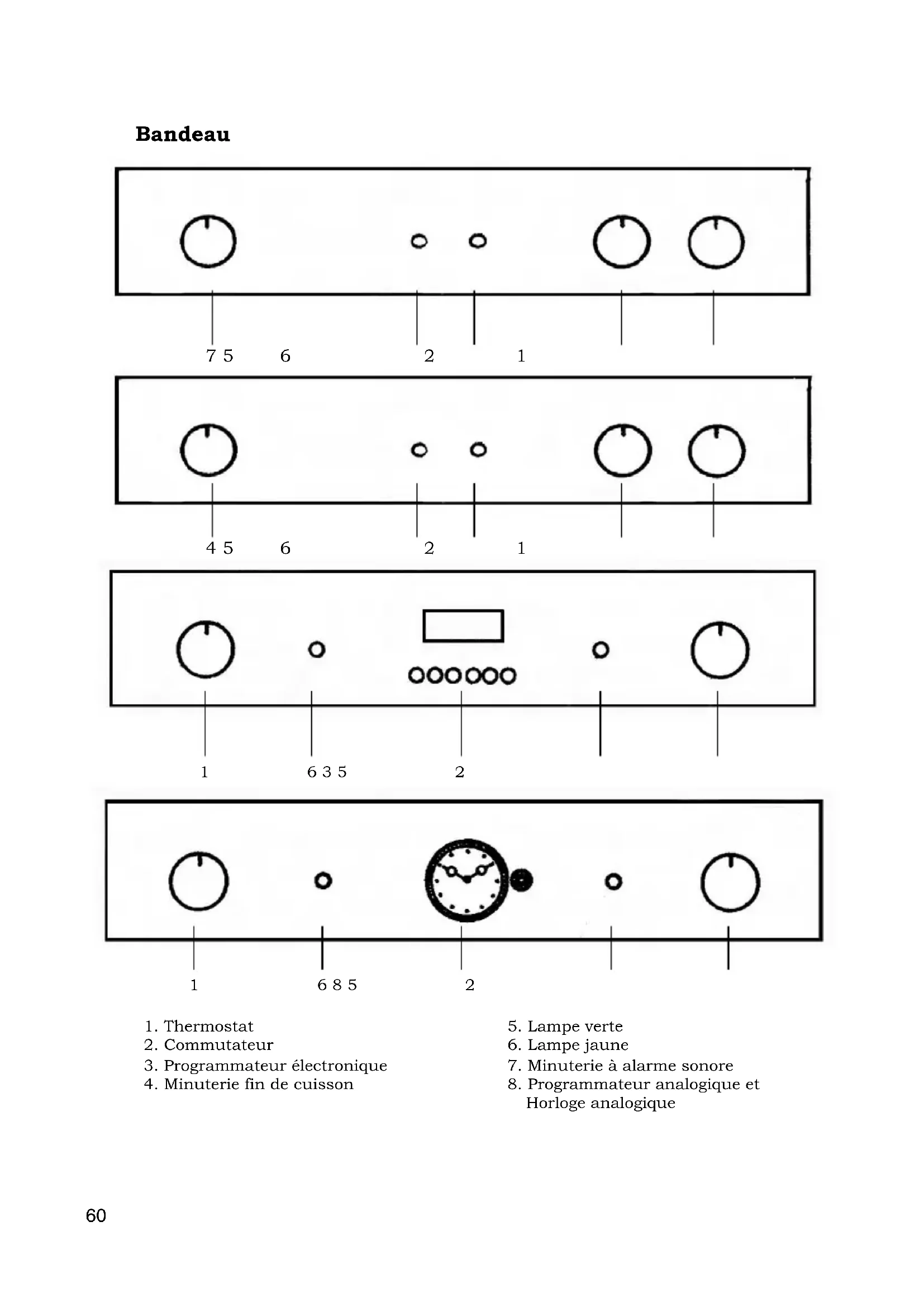

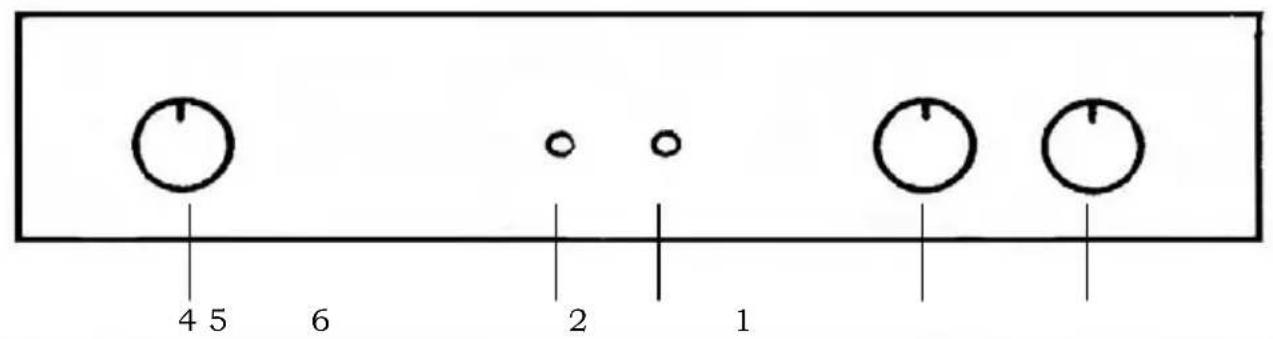

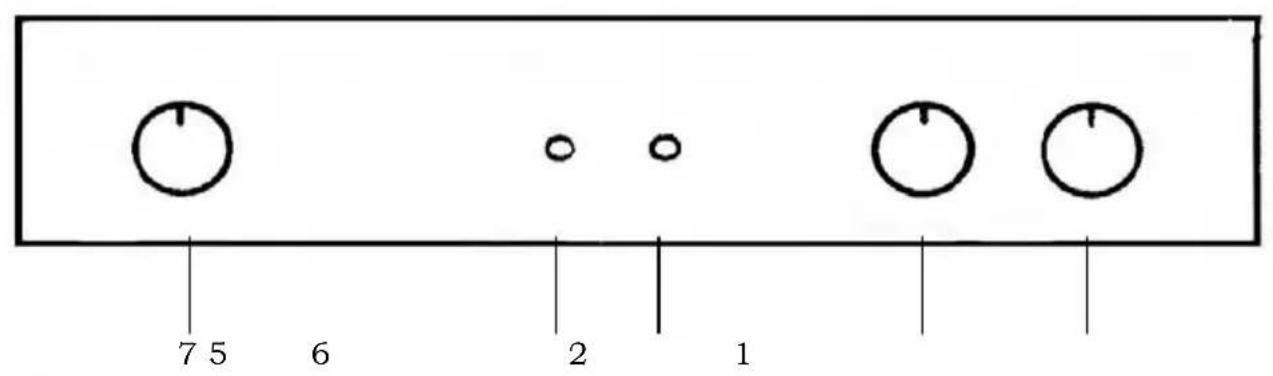

Bandeau

1. Thermostat
2. Commutateur
3. Programmateur électronique

4. Minuterie fin de cuisson

5. Lampe verte

6. Lampe jaune
7. Minuterie à alarmé sonore
8. Programmateur analogue et Horloge analogue

Éléments et opérations commandés par le sélecteur:

DECONGELATION

La lumière du four et le voyant vert s'allument comme pour toutes les autres fonctions du four.

Le ventilateur se met en route, mais sans propagation de chaleur (le thermostat n'est pas en fonction). La porte du four doit être fermée. Ce type de fonction permet la décongélation des alimentés en utilisant environ 1/3 du temps normalement employé.

CUISSON TRADITIONNELLE

Selectionner la tempéature désirée entre 50^ et 250^ .

Le voyant jaune s'allumera jusqu'à ce que la température programmée soit rejointe. On recommends de préchauffer le four avant d'introduire les aliments.

CUISSON VENTILEE

Le ventilateur et la résistance circulaire se mettent en route et la chaleur selectionnée, au moyen du thermostat sur une température comprise entre 50^ et 250^ , est diffusée de façon régulière et homogène dans toutes les parties du four.

Il n'est pas nécessaire de préchauffer le four avant d'introduire les aliments. On peut cuir deux types de plats différents (ex. viande et poisson), en respectant evidemment les différents temps de cuisson.

GRILL CENTRAL

Selectionner au moyen du thermostat la température choisisie, comprise entre 50^ et 250^ , en Maintenant la porte du four fermée. Ce type de cuisson est spécialement indiqué pour les petites quantités d'aliments.

DOUBLE GRILL

Selectionner au moyen du thermostat la température可以选择, comprise entre 50^ et 250^ , en Maintenant la porte du four fermée ou semi-ouverte. Dans ce dernier cas, il faut utiliser le déflecteur. Ce type de cuisson est spécialement indiqué pour des plats consistants qui nécessrent l'action du grill sur toute la surface.

VENTILATEUR + GRILL

Régler le thermostat sur la température désirée comprende entre 50^ et 250^ . L'action du ventilateur, associée à l'action du grill permet une cuisson rapide et en profondeur des plats particuliers.

On conseille de réchauffer le four pendant quelques minutes avant d'introduire les alimentés.

VENTILATEUR + SOLE

Selectionner la température désirée pour ce type de cuisson particulièrement délicate et lente.

On déconseille de préchauffer le four.

Éléments et opérations commandés par le sélecteur:

CUISSON TRADITIONNELLE + VENTILATEUR

Selectionner la température désirée comprende entre 50^ et 250^ , en Maintenant la portedu four fermée. Ce type de cuisson est l'intégration entre cuisson conventionnelle et ventilée. Cuisson indiquée pour cuire (pain, pizza, lasagne).

On conseille de prechauffer le four.

LUMIERE FOUR

RESISTANCE SOLE

Selectionner la températe ajuste comprise entre 50^ et 250^ .

Ce type de cuisson est particulièrement indiqué pour réchauffer les alimentes.

RESISTANCE VOUTE

Placer le thermostat entre 50^ et 250^ .

Type de cuisson pour alimentés particulièrement délicats et pour conserver la chaleur après la cuisson.

GRILL + TOURNEBROCHE

Selectionner au moyen du thermostat la température可以选择, comprise entre 50^ et 250^ , en maintenant la porte du four fermée. L'insertion automatique du tournebroche s'effectue simultanément à l'allumage du grill.

VENTILATION SEMI-FORCEE AVEC SERPENTIN INFÉRIEUR.

L'hélice démarre avec le serpentin inférieur.

Le thermostat doit être prééréglé à la température désirée. Il n'est pas nécessaire de préchauffer le four.

Conseille pour chauffer ou cuire très lentement.

Table 1

Plat	Temp. en °C	Niveau *Grille	Tempsen min.
Gâteaux dans moule à pâté battue			Conseilled	Personelle
Galette, fouace	175 2 55 - 65
Fouace	175 3 60 - 70
Tarte	175 3 60 - 70
Gâteaux dans moule de pâté briséeFond de Tarte	200 3 8 - 10
Tarte au fromage, cheesecake	200 3 25 - 35
Tarte aux fruits	200 3 25 - 35
Gâteaux dans moule à pâté levéeFond de Tarte	180 3 30 - 45
Pain blanc 1 kg de farine	200 3 25 - 35
Petites pâtisseriesPâté brisée	200 3 10 - 15
Pâté à choux à la crème	200 2 35 - 45
Pâté biscuit	200 3 15 - 20
Lasagnes	225 2 40 - 50
Viandes (temps de cuisson pour chaque cmd'épaisseur)
Viandes rôties à cuisson longue (ex. veau rôti)	200 2 120 - 150
Viandes rôties à cuisson brève (ex. Roast beef)	200 2 60 - 90
Pain de viande	200 2 30 - 40
Volailles
Canard 1½ - 2 kg	200 2 120 - 180
Oie 3 kg	200 2 150 - 210
Poulet rôti	200 2 60 - 90
Dinde 5 kg	175 2 àbeu préss 240
Gibier
Lièvre	200 2 60 - 90
Cuisot de chevreuil	200 2 90 - 150
Cuisot de cerf	175 2 90 - 180
LégumesPommes de terre ou four	220 2 30 - 40
Tourde de légumes	220 2 30 - 40
PoissonTruite	200 2 40 - 50
Mulet	200 2 40 - 50
Pizza	240 3 10 - 20
Grillades
Côtes de porc		4	8	-
Saucisses		4 10 - 12
Poulet à la grillade		2	25 - 35
Rôti de veau à la broche 0,6 kg			50 - 60
Poulet à la broche			60 - 70
* Le niveau de la grille est compté à partir du bas (exclus le dépôt sur le fond, le plat de récapération du jus ne pouvantalsère utilisé)
LES INFORMATIONS DESSUS DONNÉES SONT INDICATIVES PUISQUE LE MODE ET LE TEMPS DE CUISSON SONTV A RIA BLES CONFORMÉMENT À LA QUALITÉ ET QUÀ NITITÉ DES A LIMENTS EMPLOY ES POUR LA CUISSON

Comment utiliser le grill

Placer les alimentes a griller sur la grille ou dans un plat aux bords tres bas. Introduire la grille dans le four au niveau le plus elevé possible.

Introduire le plat de récapération des graisses au niveau immédiatement sous la grille.

Mettre en marche la résistance du grill:

A. Pour le four Statique: Pos. selecteur

B. Pour le four Ventilé : Pos. sélecteur

du

C. Pour le four Multifonction-Ventilé : Pos. du sélecteur
D. Pour le four Multifonction: Pos. du sélecteur

Selon le type d'aliment (viandes, poissons, volailles...) ne pas oublier de le returner afin d'exposer les deux faces aux rayons infrarouges du grill

Voici quelques temps de cuisson à titre purement indicatif:

Aliment à griller	Temps de cuisson en minutes
	1° face 2°	face
Viandes basses ou fines	6		4
Viandes modérément épaisses	8		5
Poissons fins et sans écaille	10		8
Poissons modérément volumineux (ex. truite, saumon)	15 12
Saucisses	12 10
Toast	5		2

Comment utiliser le tournebroche (ou priun) - Fig. 2

Il est possible d'utiliser le tournebroche qui fonctionne avec le grill. Avec avoir embroché sur la longueur les aliments, le bloquer avec les deux petites fourchettes. Ensuite proceder de la manière suivante:

A) Introduire la pointe de la broche dans le trou de l'arbre du moteur place sur l'arriere du four
B) Placer le support pour la broche.
C) Déyisser la poignée de la broche.

D) Placer le plateau de récapération desGRAISSES au niveau le plus bas.
E) Placer le bouton de commande sur la pos. pourmettre en marche le petit moteur.
F) A la fin de la cuisson, visser la poignée sur le broche etPTRer le tout du four.(Fig.2).

Minuterie à alarme sonore - Fig. 3

Elle peut être reglee pour une période maximale d'une heures.

Le retentissement du signal sonore

n'interrompt pas le fonctionnement du four. Pour régler la minuterie, tourner le bouton (Fig. 3) à droite jousqu'à 60 minutes.

Ramener le bouton en le tournant a gauche sur le temps désiré.

Le signal sonore retentira une fois la durée可以选择 ecoulée.

Fig. 3

Minuterie de fin de cuisson 120 minutes -F i g.4

La fonction de ce programmeur est d'interrompre le fonctionnement du four une fois la durée de cuisson écoulée.

1) FONCTIONNEMENT

Tournier le bouton du thermostat sur la température désirée. Tournier le bouton du programmateur sur la durée de cuisson désirée (max 120 minutes). Une fois la durée可以选择 écoulée, le programmateur émettra un signal sonore, et interrompra le fonctionnement du four.

2) POSITION MANUELLE

Pour faire fonctionner le four manuellement sans fixer le temps de cuisson, tournier le bouton (Fig. 4) sur la position

Fig. 4

Programmateur analogue - Fig. 5

Régler l'heure en appuyant sur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre.

Selectionner l'heure de début de cuisson en tirant vers l'extérieur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider l'index "B" avec l'heure de début cuisson désirée.

Selectionner l'heure de fin de cuisson en tournant le bouton de commande "A" dans les sens contraire des aiguilles d'une montre jusqu'à faire coincider le temps désiré (max 180') avec l'index de referencia fixe (en correspondence du XII).

A la fin de la cuisson, le four s'eteint automatiquement et la sonnerie d'avertissement se met en fonction, on peut l'arreter en tournant le bouton "A" jusqu'au symbole 品

Si on peut utiliser le four en excluant l'horloge de programmation (fonctionnement manuel) il faut tourner le bouton "A" jusqu'à faire coïncider le symbole avec l'index de referencia fixe.

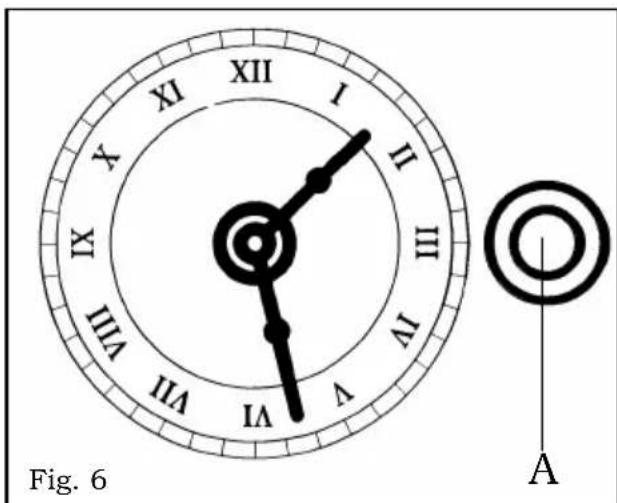

Horloge analogue - Fig. 6

Réglage de l'horloge : pour la mise au point de l'heure exacte, appuyer et tourner dans le sens des aiguilles d'une montre ou dans le sens contraire le bouton "A".

Programmateur électronique - Fig. 7

Leprogrammateur electronique regroupe les fonctions suivantes:

• Horloge de 24 h. avec affichage lumineux
• Timer, avertisseur sonore jusqu'à maximum 23 h. et 59 min.
  -Programme en mode automatique de début ou fin cuisson
• Programme en mode semi-automatique (soit seul début cuisson soit seul fin cuisson).

Description des fonctions des boutons

"TIMER" AVERTISSEUR SONORE

Description des symboles lumineux

« AUTO » - (clignant) - Programmateur en mode automatique mais non programme.

«AUTO» - (allumé en permanence) - Programmateur en mode automatique et programme.

Cuisson en mode programme en cours

Avertisseur sonoreprogramme

et «AUTO» (tous les deux clignotants) - erreur de programmation.

Aucun symbole lumineux sauf les numérores de l'horloge:

Programmate en mode manuel.

Fig. 7

Horloge digitale

Les chiffres de l'horloge montrent les heures (0-24) e les minutes.

A la première mise sous tension ou après une interruption du courant trois chiffres clignotent sur le panneau.

Pour la mise à l'heure exacte, il faut en.
foncer simultanément les boutons et EN Meme TEMPS enfoncer ou le bouton [+] ou le bouton [-] jusqu'à fixer l'heure exacte. La vitesse de réglage dépend de la pression exercée sur les boutons [+] et [-].

Cuisson manuelle (sansutilisation duprogrammateur)

Pour utiliser le four en mode manuel, donc sans'utilisation duprogrammateur, il faut annuler le clignotement de «AUTO» en,enfantant le bouton

Si "AUTO" ne s'eteint pas (ela veut qu'il y a encore un programme de cuisson en mémoire) il faut annuler le programme en,enfantant jusqu'à la mise à zéro de l'horloge.

Cuisson en mode automatique (début et fin cuisson)

1)Programmerla durée de cuisson en enfoncant le bouton
2)Programmer l'heure de fin cuisson en enforcant le bouton
3) Détérminer la température et le programme de cuisson désirés en utilisant les boutons du thermostat et du commutateur.

Après ces opérations le symbole «AUTO» s'allumera en permanence, cela signifie que le four a étéprogrammé.

Voilà un exemple pratique: l'utilisateur souhaite une cuisson de 45 minutes, qui doit terminer à 14 h.

• Enforcer jusqu'à fixer 0.45.
• Enforcer jusqu'à fixer 14.00.

Après ces opérations l'heure de l'horloge réapparaitra et le symbole «AUTO» s'allumera, cela signifie que le programme a été accepté et mémorisé.

A 13.15 h. (14.00 h moins 15 minutes) le four s'allumera automatiquement.
Pendant la cuisson les symboles et «AUTO» s'allumeront.

A 14.00 h. le four s'eteindra automatiquement, un signal sonore retentira jusqu'à ce que l'on enforce la touche

Cuisson semi-automatique

A. Programmation du temps de cuisson

B. Programmation de l'heure de fin cuisson

A) Déterminer le temps de cuisson désiré en,enfantant le bouton

Le four s'allumera immédiatement.

Les symboles «AUTO» et s'allumeront.

Écoulé le temps de cuisson programme le four s'eteindra, un signal sonore intermittent retentira arrêtier le signal sonore comme décrit ci-dessus.

B) Fixer 1'heure de fin cuisson en enforcant le bouton

Le four s'allumera immédiatement. Les symboles «AUTO» et s'allumeront.

A l'heure fixée de fin cuisson, le four s'eteindra et un signal sonore intermittent retentira arreter le signal sonore comme décrit ci-dessus. Le programme de cuisson peut être visualisé à tout moment en,enfantant le bouton correspondant.

La programmation peut ettre aussi annulée à tout moment en enforcant le bouton et en mettant a zéro l'horloge. Ensuite en enforcant le bouton 山 le four peut etre utilise en mode manuel.

Timer = signal sonore

Le «timer» est uniquement un averisseur sonore qui peut être régle pour une période maximale de 23 heures et 59 min. Régler le timer en,enfantant le bouton et même temps [+] ou[-] jusqu'à Broker le temps choisi.

Après avoir fixé le temps, l'heure de l'horloge reparait et le symbole s'allume.

Le compte à rebours commercera immédiatement et peut être visualisé à tout moment en,enfantant le symbole

A la fin de ce temps, le symbole s'eteindra et un signal sonore intermittent retentira jusqu'à ce que l'on l'arrête en,enfantant le bouton

ATTENTION! L'interruption de l'alimentation électrique entraîne la mise à zéro de l'horloge et l'annulation de tous les programmes.

Lorsque l'alimentation electrique est rétablie trois zéros clignant apparaisent et on peut programmer de nouveau la cuisson.

Remplacement de la lampe à l'intérieur du four - Fig. 8

Le four est équipé d'une lampe avec les caractéristiques suivantes:

25W

Fixation a vis E-14

T 300^

ATTENTION: Couper le courant du four en débranchant la fiche de l'installation électrique.

Dévisser le couvercle de protection « A » en, sens contraire aux aiguilles d'une montre. Dévisser la lampe et la remplacer par une autre lampe.

Remonter le couvercle de protection « A » (Fig. 8).

Démontage de la porte - Fig. 9

Pour facilitier le nettoyage du four, il est possible de démonter la porte en faisant opérant sur les charnières comme il suit:

Charnières à cavaliers mobiles

Les charnières A sont munies de deux cavaliers mobiles B.

En soulevant le cavalier B, la charnière se débouché de son logement.

Après cette opération il faut soulever la porte vers le haut et l'extraire vers l'extérieur, pour effectuer ces opérations prendre la porte sur les cotes à proximité des charnières.

Pour remonter la porte enfiler avant tout les charnières dans leur coulisses.

Enfin, avant de fermer la porte, ne pas oublier desteroler les deux petits cavaliers mobiles B qui ont servi pour accrocher les deux charnières.

Installation des panneaux autonettoyants (optionnel) - Fig. 10

1) Fixer avec les vis la paroi arrêté (A).
2) Les côtes (C) se fixent en détachant les grilles laterales.
3) Ensuite remetre le tout en place.

Accessoires en dotation - Fig. 11

L'appareil peut etre equipe de guides laterales qui doivent etre accroches aux parois du four. Faire glisser les grilles et la lechefrite sur les guides laterales en dotation.

Les guides laterales peuvent etre enlevées en exerçant une légere pression en bas sur le détaill A.

Nettoyage et entretien du four

Attention: Avant de proceder à l'entretien du four, il faut toujours débrancher la fiche de la prise de courant ou couper l'alimentation au moyen de l'interrupteur général de l'installation électrique.

Nettoyage du four: Le nettoyage du four non équipé de panneaux auto-nettoyants, doit s'effectuer après usage, four étéint mais encore tiède, afin que la pellicule de graisse produit par les vapeurs de la cuisson sur les parois soit encore facile à éliminer, de plus, les taches et les éclaboussures de graisse n'ont pas encore une croûte dure et constante.

Retirer les supports lateraux en fil chromé: tirer vers le haut la partie avant pour les décrocher des parois. Nettoyer le four avec un tissu impregné de produit lessiviel, rincer et secher.

S'il reste encore des tâches ou des coulées, placer sur le fond du four un chiffon humide imbibé d'ammoniac, fermer la porte et après quelques heures, laver le four avec de l'eau chaude et un détergent liquide, rincer et essayer avec soin, utiliser un chiffon doux avec de l'eau et du savon; n'utiliser jamais de produits en poudre contenants des abrasifs.

Le fabricant decline toute responsabilité pour les accidents causés par une mauvaise installation ou une mauvaise'utilisation de l'appareil.

Afin de produit des apparciels toujours alignés sur les techniques modernes, et/ou afin d'obtenir des améliorations constantes de la qualité des produits, la société se réserve le droit d'apporter des modifications sans préavis.

Index

Datostécnicos75
