4CA40PBUT - Cuisinière ASPES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz
Marque	Aspes
Modèle	4CA40PBUT
Dimensions extérieures (H x L)	85 x 45 cm
Alimentation	Gaz (G20, G25, G30, G31)
Brûleurs de table	Auxiliaire, semi-rapide, rapide
Brûleur de four	1 brûleur à gaz
Brûleur de grilloir	1 brûleur à gaz
Volume du four (avec grilloir)	33,5 L
Volume du four (sans grilloir)	38 L
Dispositif de sécurité	Thermocouple sur four et grilloir
Allumage	Manuel (allumette)
Classe d'installation	1
Adaptation aux gaz	Injecteurs interchangeables et réglage d'air
Raccordement gaz	Tuyau métallique ou caoutchouc (NF GAZ)

FOIRE AUX QUESTIONS - 4CA40PBUT ASPES

Comment allumer les brûleurs de la table de cuisson ?

Appuyer sur la manette et la tourner vers le repère 'maximum' tout en approchant une allumette de la tête du brûleur.

Comment allumer le four à gaz ?

Ouvrir la porte, tourner la manette sur 'maximum', approcher une allumette du trou central de la sole et appuyer sur la manette pendant environ 10 secondes.

Comment allumer le grilloir à gaz ?

Placer la protection manettes, tourner la manette du four à droite jusqu'à l'arrêt, approcher une allumette du tuyau perforé et appuyer sur la manette pendant 10 secondes.

Pourquoi y a-t-il de la fumée lors de la première utilisation du four ?

C'est normal à cause des résidus de fabrication. Il faut chauffer le four à vide pendant 10 minutes avant la première cuisson.

Comment nettoyer les brûleurs et la table de cuisson ?

Utiliser de l'eau savonneuse tiède ou des détergents non abrasifs. Pour les brûleurs très sales, une brosse métallique est possible. Essuyer soigneusement et éviter que de l'eau pénètre dans les trous des brûleurs.

Comment changer le gaz de la cuisinière ?

Remplacer les injecteurs à l'aide d'une clé de 7 mm, régler l'air primaire selon le tableau, et ajuster le ralenti des brûleurs.

Que faire si le brûleur du four ne s'allume pas ?

Vérifier que la manette est enfoncée et que l'allumette est bien placée. Si après 10 secondes il ne s'allume pas, fermer le gaz, attendre et réessayer. Si le problème persiste, contacter le SAV.

Comment fonctionne le dispositif de sécurité des brûleurs ?

Un thermocouple coupe l'arrivée de gaz si la flamme s'éteint accidentellement, dans un délai maximum de 60 secondes pour le four et le grilloir.

Quel type de tube de raccordement gaz utiliser ?

Utiliser un tube en caoutchouc homologué NF GAZ. Pour le gaz naturel, le tube en caoutchouc n'est autorisé que pour un appareil isolé (classe 1). Pour le gaz liquide, il est possible même entre meubles.

Comment régler la flamme des brûleurs de table ?

Pour le gaz naturel, retirer la manette, dévisser le by-pass d'au moins trois tours, puis revisser lentement jusqu'à réduire la flamme de 3/4. Pour le gaz liquide, le by-pass doit être vissé complètement.

MODE D'EMPLOI 4CA40PBUT ASPES

Notice d'installation et d'utilisation des cusisinières à gaz, mixtes et électrique. Séries:

85x45

FR Index

Données et caractéristiques......11

Installation 12-14

Aération des locaux 12

Emplacement 12

Raccordement du gaz 12

Logement de la bouteille 13

Adaptation aux différents

types de gaz. 13

Changement des injecteurs 13

Réglage de l'air 13

Réglagedu ralenti 13

Dispositif de sécurité 14

Pour l'utilisateur 15-17

Aération des locaux 15

Allumage des brûleurs 15

Allumage du four a gaz 15

Allumage du grilloir à gaz. 15

Dispositif de sécurité 15

Utilisation des feu des la table 15

Utilisation du four à gaz 16

Grilloir a gaz ou electrique 16

Four avec thermostat 16

Conseils et averissements 16

Figures 35-36

Introduction

• Nous vous remercions d'avoir choisi un apparéil de notre marque. Veuillez lire attentivement cette notice pour bénéficier des performances que vous étés en droit d'en attendre. Notre Société ne sera pas responsable des dégats causés par une installation incorrecte ou par une mauvaise utilisation de l' apparéil.
• Afin de produit des appareils de plus en plus conformes aux techniques modernes et/ou pour obtenir une qualite toutesonneille, notre Societe se reserve le droit d'apporter sans préavis des modifications, sur ses produits.

• En cas de panne, veuillesdonner àyer revendeur la reférence et le numero des série qui se trouvent sur la plaquette signalétique placée à l'intérieur de la portedu chauffe-plats ou du logement de labouteille ou a l'arriere de l'appareil.

• APPAREIL CONFORME AUX DIRECTIVES:

• CEE 90/396

• CEE 73/23 et 93/68
• CEE 89/336 (Perturbations radio élect.)
• CEE 89/109 (Contact avec aliments)

REMARQUE

• Veuillez tenir compte uniquement des chapitres qui concernent les équipements de votre cuisine.

FR Données et caractéristiques techniques

Dimensions extérieures nominales 85x45	Cuisinière
Hauteur (table de travail) cm. Hauteur (couvercle ouvert) cm. Profondeur (porte fermée) cm. Profondeur (porte ouverte) cm. Largeur cm. 85	851244591

Dimensions Four avec Four sans utilisables grilloir grilleir
Largeur cm. 35,0	cm. 35,0
Profondeur cm. 35,5	cm. 35,5
Hauteur cm. 27,0	cm. 30,5
Volume	I. 33,5 I. 38,0

BRULEURS A GAZ (injecteurs et débits)

Gaz	Brûleur	Injecteur	débit réduit (kW)	débit nominal (kW)
G20	auxiliaire	70	0,40	0,90
20 semi-rap. mbar	ni-rap. rapide 126 four 122 1	99 0,85	3,00
G25	25 grilleoir	00 2,65
mbar		99		1,85
G30	auxiliaire semi-rap.	48	0,40	0,90
28-30 mbar	semi-rap. rapide 86 four 80 1	68 0,85	3,00
G31		00 2,65
37 grilleoir mbar	grilleoir	68		1,85

Cat.: voir la plaquette signalétique sur la couverture; Classe 1

Cuisinières de type "X"

EQUIPMENT

Tous les modèles sont équipés de dispositifs de sécurité pour les brûleurs du four et du grilloir.

Suivant les modèles, les cusinières peuvent avoir en plus:

• Thermostat (ou robinet) pour four
• Brûleur grilloir
• Coffre pour bouteille de gaz

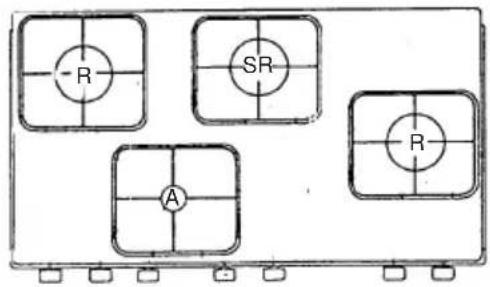

Pour la DISPOSITION DES BRULEURS voir figure 1 à la fin de la notice.

Pour le SCHEMA DES BRANCHEMENTS voir la figure 2 à la fin de la notice.

La plaquette signalétique est place à l'intérieur de la porte du chauffe-plats ou du logement de la bouteille ou à l'arrière de l'appareil.

Une copie de la plaquette signalétique est collée sur la couverture de la notice (seulement pour les produits à gaz ou mixtes).

FR

Installation

INSTALLATION

L'installation de l'appareil doit être effectuee par un professionnel qualifie conformement aux textes reglementaires et regles de l'art en viqueur.

Avant l'installation s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaquette signalétique en couverture.

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

AERATION DES LOCAUX

Les locaux où sont installés les apparciels à gaz doivent être bien aérés pendant le fonctionnement afin de permettre une combustion du gaz et une ventilation correcte.

En particulier, l'afflux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m^3/h pour chaque kW de début nominal installé.

EMPLACEMENT

L'emballage et le revêtement en plastique (film de revêtement des parties chromées ou inox) enlevés, placer la cusinière dans un endroit sec et non exposé aux courants d'air; elle devra être éloignée des parois qui croignent la chaleur (bois, linoleum, papier, etc).

Pour les cusinières équipées d'un logement de bouteille, il faut s'assurer qu'il y ait une aération efficace à l'intérieur du coffre même. La cusinière peut être installée entre deux meubles dont les parois supportent une température de 100^ , à condition qu'elles ne soient pas plus hautes que la table de cuisson.

RACCORDEMENT DU GAZ

Avant de raccarder la cuisineire, vérifier

qu'elle a eté réglée pour le type de gaz avec lequel elle sera alimentée. En cas contraire, faire les transformations indiquées dans le paragraphe "Adaptation aux différents types de gaz". Le raccordement de l'appareil se fait à droite. Si le tuyau doit passer derrière l'appareil, il doit passer en bas, loin des parois du four. Dans cette zone la température est de 50^ environ.

• Raccordement avec tuyau métallique flexible ou avec tuyau métallique rigide (voir fig. 2 A):

Le raccord est effectué avec un tuyau conforme à la norme nationale, visse sur le raccord avec l'interposition d'un joint détanchéité, qui est fourni avec les accessoires de la cuisine.

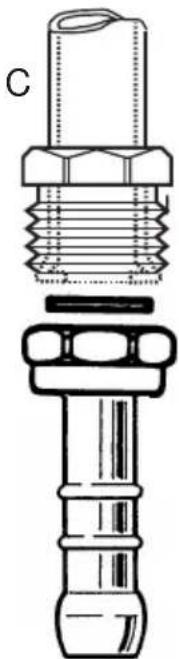

• Raccordement avec tube en caoutchouc sur l'about porte-caoutchouc (voir fig. 2 B et 2 C):

Le raccord s'effectue avec un tube en caoutchouc portant l'estampille de conformite à la norme NF GAZ. Le tube est à changer à la date indiquée et doit être fixé aux extrémités par des colliers de serrage normalisés et doit être absolument contrôle sur toute sa longueur.

Le raccordement gaz avec tube en caoutchouc est consenti seulement pour le gaz liquide (B/P) même si l'appareil est installé entre deux meubles ( classe 2-1), à condition que toutes les prescriptions susdites soient respectées.

Pour le raccordement gaz naturel, le tube en caoutchouc est admis seulement dans le cas d'un apparéil isolé ( classe 1).

• ÀpRES l'installation vérifier que les raccords sont bien étanches.
• Pour le raccordement avec gaz B/P, vérifier que la pression du gaz corresponde à l'indication de la plaquette signalétique.

IMPORTANT:

• Utiliser un tube portant l'estampille NF GAZ.
• Le tube en caoutchouc ne doit pas etre replie et doit etre eloignede parois chaudes.
• Référence aux règes d'installation pour le

FR

Installation

raccordement en gaz de l'appareil:

France: ISO 228-1

Note: Si la cusinière doit être installée à proximé d'autres éléments chauffants qui risquent de provoquer un échauffement dur raccordement, l'usage de l'ABOUT EST INTERDIT.

LOGEMENT DE LA BOUTEILLE

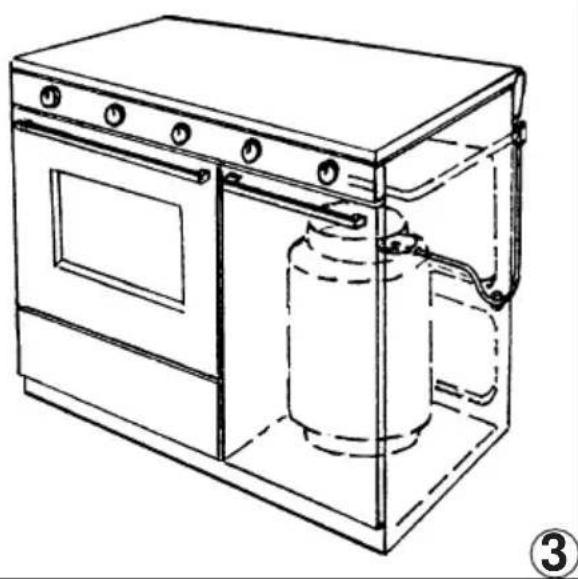

Pour le raccordement avec bouteille butanepropane,utiliser un tube souple (homologué NF-GAZ) de longueur 60 à 70 cm dont le trajet doit etre conforme a la figure 3.

Le tube en caoutchouc ne doit pas toucher la paroi pres du four. La dimension maximale de la bouteille est de 31 cm de diametre et 60 cm de hauteur, avec une capacité de 10 à 13 kg.

ADAPTATION AUX DIFFERENTS TYPES DE GAZ

Si la cuisine n'est pas prévue pour le type de gaz disponible, il faut l'adapter en procédant dans l'ordre suivant:

• Remplacer les injecteurs (voir tableau p. 11);
• régler l'air primaire;
• régler le ralenti.

Note: A cheque changement de gaz, cocher sur l'étiquette collée, le gaz du nouveau réglage.

CHANGEMENT DES INJECTEURS DE LA TABLE DE CUISSON (fig. 4)

• Enlever les grilles, les chapeaux des brûleurs et les brûleurs en les soulevant;
• dévisser les vis fixant la table (s'il y en a); soulever le devant de la table et l'appuyer contre le couvercle en la fixant avec ruban adhési;
• enlever les tubes de réglage d'air et changer les injecteurs avec une cef-tube de 7mm

CHANGEMENT DE L'INJECTEUR DU BRULEUR DU FOUR (fig. 5)

• Desserrer la vis qui fixe la sole du four;

• enlever la sole du four (en la poussant vers l'arrête et en la soulevant);

• enlever le brûleur du four (il est fixé par une vis);
• changer l'injecteur avec une cef-tube de 7 mm.

CHANGEMENT DE L'INJECTEUR DU BRULEUR DU GRILLOIR (fig. 6)

• Enlever le brûleur fixé par deux vis;
• changer l'injecteur avec une cef-tube de 7 mm.

• Ne pas trop serrer les injecteurs;
• contrôler l'étanchéité du gaz de tous les injecteurs.

REGLAGE DE L'AIR DES BRULEURS

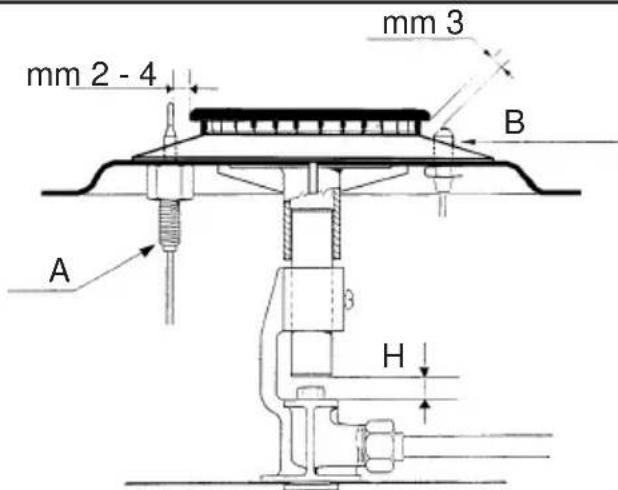

Régler la cote H (mm) en consultant le tableau suivant (fig. 4 pour la table, fig. 6 pour le grilloir).

BRULEUR G	20 20mbar G	30 28-30mbar
	G25 25mbar	G31 37mbar
Auxiliaire 3	4
Semi-rapide	3 4
Rapide 4 6
Four - -
Grilloir 3 7

Vérifier le fonctionnement du brûleur:

• Allumer le brûleur, la flamme au maximum;
• La flamme doit être nette et sans pointes jaunes mais bien attachée au brûleur. En cas d'excess d'air, la flamme se détache etça peut être dangereux. En cas de manque d'air la flamme a les pointes jaunes avec possible formation de suie.

REGLAGE DU RALENTI DES BRULEURS DE LA TABLE

Si la cusinière doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être visse complètement.

L'appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B" (voir

FR

Installation

fig. 7).

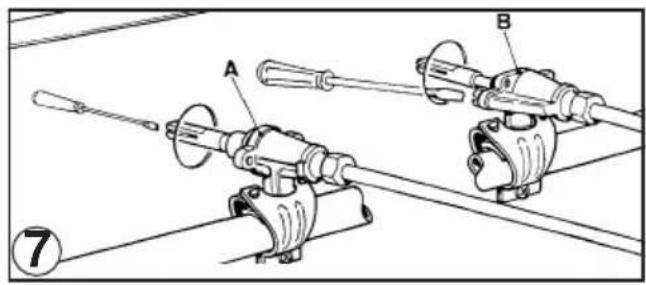

• Type A: le by-pass pour régler le ralenti se trouve à l'intérieur du cône et on y accede par la tige avec un petit tournevis.
• Type B: le by-pass est place à côte du robinet et on y accede directement.

Si la cusinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet:

• allumer le brûleur en plein débit;
• retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager;
• dévisser le by-pass de trois tours au moins avec un tournevis (vers la gauche);
• tourner encore la tige du robinet vers la gauche jusqu'à l'arrêt de sa course: la flamme sera au maximum;
• revisisser très lentement le by-pass sans pousser le tournevis jusqu'à ce que la flamme sera réduite de 3/4 par rapport au plein débit. Contrôler que la flamme soit stable, même en présence de courants d'air modérées.

REGLAGE DU RALENTI DU BRULEUR DE FOUR

Si la cusinière doit fonctionner au gaz liquide (B/P), il suffit que le by-pass soit visse complètement.

Au contraire, si la cusinière doit fonctionner au gaz naturel, il faut proceder de la façon suivante:

• enlever la sole du four en la poussant vers l'arrière et en la soulevant;
• allumer le brûleur du four et tourner la manette jusqu'à la position de "maximum";
  -fermer la portedu four;

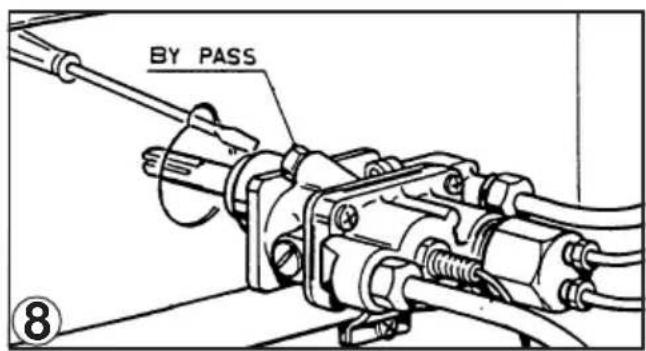

• acceder au by-pass du thermostat ou du robinet (voir fig. 8);
• dévisser au moins de trois tours le by-pass;
• attendre 5 ou 6 minutes et tourner la manette jusqu'à la position de "minimum";
• revisser très doucement le by-pass en contrôlant la flamme par le hublot de la porte (fermée) jusqu'à ce que la flamme ait une hauteur de 4 mm environ. Il ne faut

pas trop baisser la flamme. La flamme doit etre stable, meme en fermant ou ouvrant la portedu four rapidement;

• éteindre le brûleur, remonter la sole du four.

DISPOSITIF DE SECURITE

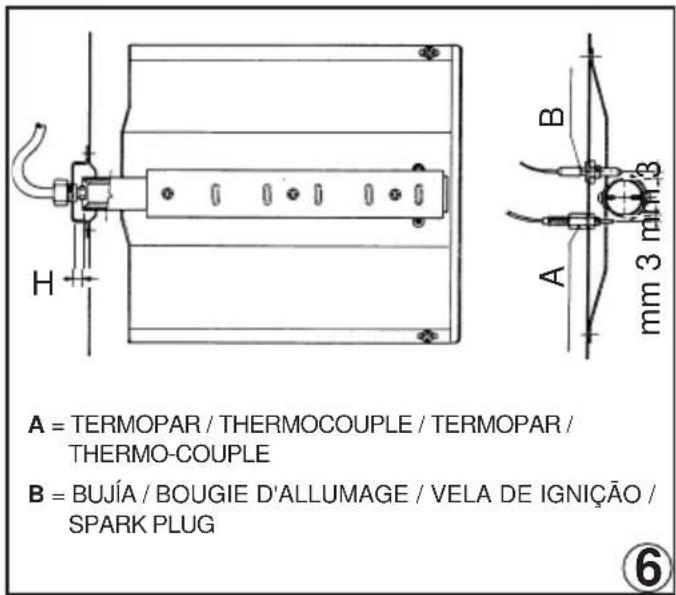

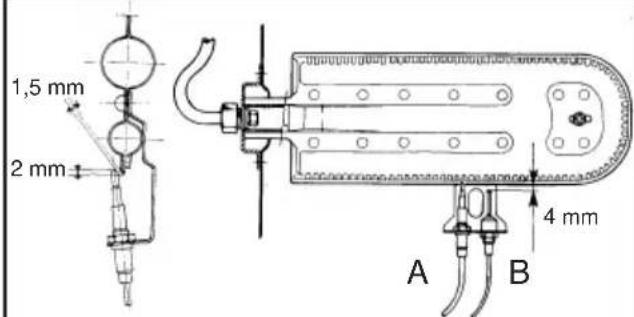

La distance exacte entre l'extrémité de l'élement sensible du thermocouple et le brûleur est indiquée dans les figures 5 et 6. Pour contrôle si le dispositif de sécurité fonctionne, procédé de la façon suivante:

• allumer le brûleur et le faire fonctionner pendant 3 minutes environ.
• éteindre le brûleur en ramenant la manette sur la position de fermeture (●);
• après 60 secondes pour les brûleurs du four ou grilloir, amener l'index de la manette sur la position "ouvert";
• laisser la manette en cette position et approcher une allumette au brûleur: LE BRULEUR NE DOIT PAS S'ALLUMER.

Temps nécessaire pour armer la sécurité pendant l'allumage: 10 secondes environ.

Temps de déchéncement automatique, après l'extinction de la flamme: pas plus de 60 secondes pour les brûleurs du four ou grilloir.

ATTENTION

• Avant d'effectuer n'importe qu'elle intervention à l'intérieur de la cusinière, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz.
• Les essais d'étanchéité du circuit à gaz ne doivent pas été faits en utilisant des flammes. Si l'on n'a pas de dispositif de contrôle spécifique, on peut utiliser de la mousse ou de l'eau très savonneuse.
• En refermant la table de cuisson il faut faire attention que les fils electriques des bougies (s'il y en a) ne soient pas pres des injecteurs pour éviter qu'ils passent sur les injecteurs.

UTILISATION DE LA CUISINIÈRE

AERATION DES LOCAUX

L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Assurer une bonne aération de la cuisine: laisser les orifices d'aération naturelle ouverts, ou installer un dispositif d'aération mécanique (hotte de ventilation).

Une utilisation intensive et prolongée de l'appareil demande une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

ALLUMAGE DES BRULEURS DE LA TABLE DE CUISSON

• Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'à vers le repère marqué sur le bandeau (flamme au "maximum");
• entretempsapprocher une allumette de la tete du bruleur;
  -si on peut une réduction de flamme, tourner la manette dans le même sens et amener l'index sur le repere (flamme au "minimum").

ALLUMAGE DU BRULEUR DE FOUR

• Ouvrir la porte du four;
• appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'à la position "maximum";

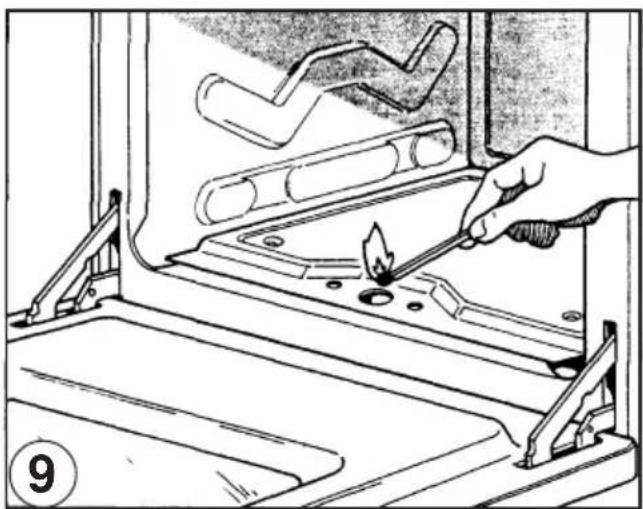

  -approcher une allumette du trou central de la sole du four et appuyer a fond sur la manette (voir fig.9);
• vérifier l'allumage par les deux trous lateraux de la sole en continuant à appuyer sur la manette;
• après 10 secondes environ, l'acher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, repeter l'opération.

ALLUMAGE DU BRULEUR DE GRILLOIR (GRILLOIR A GAZ)

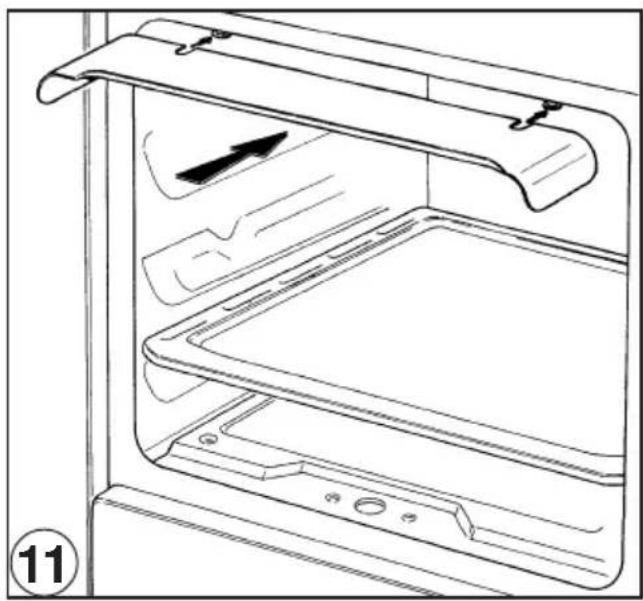

• Placer la protection manette selon la figure

11;

• appuyer sur la manette du four et la tournier vers la droite jusqu'à l'arrêt;

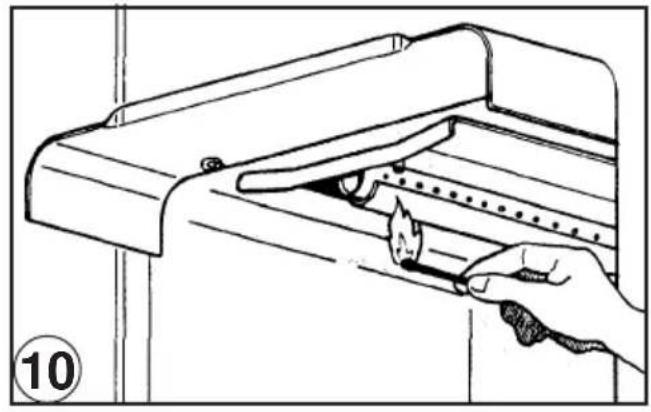

  -approcher une allumette du tuyau perforé du bruleur et appuyer à fond sur la manette (voir fig.10);
• vérifier l'allumage du brûleur en continuant à appuyer sur la manette;
• après 10 secondes environ, lacher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, répéter l'opération.

ATTENTION

• ÀpRES une certain période d'inactivité de la cuisineille il peut arriver que l'allumage des brûleurs ne soit pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé;
• en tous cas, il faut éviter une fuite excessive du gaz non brûlé. Si l'allumage n'a pas lieupendant un temps relativement court, il faut positionner de nouveau la manette sur le repère de fermeture (●) et répéter l'opération;
• lorsqu'on emploie le four et le grilloir pour la première fois, il peut y avoir dégagement de fumée et une odeur particulière. Cela est d'au traitement des surfaces et aux résidus huileux sur les brûleurs.

DISPOSITIF DE SECURITE

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'extinction accidentelle. En effet, dans ce cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé:ès l'extinction, il ne doit pas s'écouler plus de 60 secondes pour les brûleurs du four et du grilloir.

UTILISATION DES FEUX DE LA TABLE DE CUISSON

Utiliser des recipients qui ont un diamètre approprié pour le type du brûleur. En effet les flammes ne doivent pas dépasser le fond

FR

Pour l'utilisateur

des cassetoles. On conseille:

• pour brûleur auxiliaire = récipient de 8 cm au moins
• pour brûleur semi-rapide= récipient de 14 cm au moins
• pour brûleur rapide = récipient de 22 cm au moins

NOTE: Il ne faut pas laisser la manette entre

les repères ()

• ÀpRES l'allumage du bruleur, préchauffer le four pendant 10 minutes;
• placer les mets à cuire dans un plat et lemettre sur la grille chromée;
• introduire le tout dans le four en utilisant le gradin le plus haut possible et tourner la manette sur la graduation désirée;
• on peut contrôler la cuisson à travers le hublot de la porte et avec le four éclaire. Eviter d'ouvrir la porte, sauf pour assaisonner les mets.

IMPORTANT: Ne pas utiliser la l'éche-frite comme plat à cuire, elle sert uniquement pour contenir l'huile ou laGRAisse tombant des mets pendant la cuisson au grilloir.

UTILISATION DU GRILLOIR A GAZ

• placer la protection manettes (voir fig. 11);
• allumer le brûleur et attendre quelques minutes afin que le brûleur se réchauffe;
• poser les mets à cuire sur la grille-support du four;
• introduire le tout dans le four en utilisant le gradin le plus haut;
• placer la lèche-frite sur le gradin le plus bas;
• fermer doucement la porte en l'adossant à la protection manettes;
• après quelques minutes returner les mets pour exposer l'autre cotoé aux rayons infrarouges émis par le brûleur.

NOTE: Lorsqu'on emploie le grilloir pour la première fois il peut y avoir dégagement de fumée, il faut donc attendre que tous les résidus d'huile soient brûlés avant d'introduire les mets.

Le grilloir doit seulement être utilisé à son

débit calorifique nominal.

ATTENTION: les parties accessibles peuvent etre chaudes pendant le fonctionnement du grilloir! Eloigner les jeunes enfants.

Le tableau ci-dessous est donné à titre indicatif (une adaptation est à réaliser en fonction de la qualité, la quantité et les goûts de chacun):

Mets à griller Temps	en minutes
	1° Côté	2° Côté
Viande mince 6 4Viande modérément épaissé 8 5Poisson mince et sans écailles 10 8Poisson modérément volumineux 15 12Saucisse 12 10Toasts 5 2Petits oiseaux 20 15

Si, au cours de la cuisson, on remarque une température anormale, consulter un technicien pour un contrôle du thermostat.

CONSEILS ET AVERTISSEMENTS D'ORDRE GENERAL

• Avant toute intervention, à l'intérieur du four ou sur des pieces sous tension, il faut débrancher la cuisine;
• ne pas utiliser les coffres chauffe-plats et portebouteille pour ymettre des liquides inflammables ou objets qui craignent la chaleur, tel que bois, papier, bombes à pression, allumettes, etc.;
• contrôler souvent le tube de raccordement en caoutchouc pour qu'il soit loin de parois chaudes, qu'il ne soit pas replié et qu'il soit toujours en bonnes conditions. Le tuyau doit être remplace au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrage normalisés;
• si les robinets deviennent anormalement

durs, contacter le S.A.V.;

• les parties émailées ou chromées se nettoient avec de l'eau savonneuse tiède ou des détersifs non abrasifs. Pour les brûleurs supérieurs et les chapeaux de brûleurs on peut employer unerosse métallique en cas de salissures importantes. Essuyer soigneusement;
• ne pas utiliser de détiersifs abrasifs pour nettoyer les parties émaillées ou chromées;
• lorsqu'on nettoie la table de cuisson, éviter toute inondation. Faire attention pour que l'eau ou autre n'entrent pas dans les trous de logement des brûleurs, ce qui pourrait être dangereux;
• les bougies d'allumage électrique doivent toujours être propres et seches; les nettoyer après chaque utilisation et en cas de débordement;
• couvercles en verre: Ne pas les fermer tant que les brûleurs ou les plaques de la table de cuisson sont chauds, parce qu'ils peuvent s'ébrécher ou se casser;
• ne pas heurter les parties émaillées ou les bougies d'allumage (si la cuisine en est équipée);
• quand la cuisine est eteinte, le robinet central (ou mural) du gaz doit etre fermé.

Notre Société ne sera pas responsable pour les dommages causés aux personnes ou aux choses qui sont provoqués par une installation incorrecte ou un mauvaise utilisation de l'appareil.

En cas d'anomalies et surtout s'il y a des fuites de gaz ou de courant, consulter immédiatement un technicien.

Figuras / Figures / Figuras / Figures

A = AUXILIAR
= AUXILIAIRE
= AUXILIAR
=AUXILIARY

SR = SEMIRRAPIDO
= SEMI-RAPIDE
= SEMI-RAPIDO
= SEMI-RAPID

R = RAPIDO
= RAPIDE
= RAPIDO
= RAPID

1

B

D

2

A = TERMOPAR / THERMOCOUPLE / TERMOPAR / THERMO-COUPLE
B = BUJIA / BOUGIE D'ALLUMAGE / VELA DE IGNICO/SPARK PLUG

(4)

A = TERMOPAR / THERMOCOUPLE / TERMOPAR / THERMO-COUPLE
B = BUJIA / BOUGIE D'ALLUMAGE / VELA DE IGNICO / SPARK PLUG

(5)

Figuras / Figures / Figuras / Figures
