MODE D'EMPLOI BWD381TB BRANDT
Sèche-Linge à condenseur2
Avant d’installer et d’utiliser votre appareil et afin de vous familiariser avec son fonctionnement, lisez atten- tivement ce guide d’utilisation et conservez-le. Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour sécher le linge. SÉCURITÉ
Respectez impérativement les consignes suivantes : CHARGES PRÉCONISÉES : — La capacité maximale de l’appareil est de 8 kg ou 9 kg (selon modèles). INSTALLATION : — L’installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre. — Pendant la durée de l’installation, le sèche-linge doit être débran- ché. — Une fois votre appareil installé, la prise doit rester accessible. — Si le cordon d’alimentation est endommagé, ne confiez les travaux électriques qu’à un électricien qualifié afin d’éviter tout danger. — Il est conseillé de débrancher le cordon électrique lorsque vous n’utilisez pas l’appareil. — L’appareil ne doit pas être installé derrière une porte à verrouillage ou une porte coulissante ou une porte ayant une charnière du côté opposé à celle du sèche-linge, empêchant ainsi l’ouverture totale de l’appareil. — Il est déconseillé d’installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation d’air à sa base. UTILISATION : — Introduisez le linge lavé et essoré dans le tambour sans le tasser ni le plier. — N’introduisez pas de linge non lavé, ni de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d’incendie ou d’explosion). — N’utilisez pas de dissolvant dans l’appareil.3 SÉCURITÉ (suite)
— En cas d’utilisation de produits assouplissants, respectez les pré- conisations du fabricant. — Les substances contenues dans les salissures telles que l’huile, l’acétone, l’alcool, l’essence, le kérosène, les détachants, la térében- thine, la cire doivent être éliminés préalablement au séchage dans votre appareil. — Respectez scrupuleusement les étiquettes d’entretien de votre linge. — Ne séchez pas les articles comprenant du caoutchouc (ex.: bon- net de douche, textile et vêtement étanche, doublure, oreiller, etc.). — Videz les poches, en particulier briquets et allumettes. — N’arrêtez pas votre sèche-linge avant la fin de la phase de refroi- dissement. — Ne laissez pas les enfants jouer avec l’appareil et éloignez les ani- maux domestiques. — Tenez tous les matériaux d’emballage hors de portée des enfants (ex.: sacs en plastique, polystyrène, etc.) car ils peuvent être dange- reux pour les enfants : risque d’étouffement. — Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été don- nées et si les risques encourus ont été appréhendés. — Eloignez les enfants de moins de 3 ans, sauf s’ils sont sous surveil- lance permanente. ENTRETIEN : — L’entretien de l’appareil ne doit pas être effectué par des enfants sans surveillance. — Veillez à ce qu’il n’y ait pas d’accumulation de bourre autour du sèche-linge. — Le filtre doit être nettoyé après chaque cycle de séchage.ENVIRONNEMENT INFORMATIONS PRODUIT
Les matériaux d’emballage de cet appareil sont recyclables. Contribuez à la protection de l’environne- ment en les déposant dans les conteneurs municipaux prévus à cet effet. Votre sèche- linge contient aussi de nombreux maté- riaux recyclables. Il est marqué du logo ci- dessus pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage de l’appareil sera ainsi réalisé conformément à la directive européenne 2002/96/CE sur les déchets d’équipements élec- triques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
— Essorez tous vos textiles à grande vitesse. L’humidité résiduelle sera faible, ainsi que votre consommation d’énergie. — Chargez votre machine au maximum en respec- tant les indications de volumes données dans ce guide, de façon à utiliser l’énergie de manière opti- male. — Nettoyez le filtre après chaque cycle. — Nettoyez le condenseur deux fois par mois. — Mettez l’appareil hors tension lorsque le cycle est terminé. REMARQUE : — Après une coupure de courant le programme en cours s’annule. Vous devez dans ce cas recommen- cer toutes les opérations de programmation. Mode « Arrêt » : < 0,5 W Mode « Laissé sur marche » : < 1 W CONSOMMATION D’ÉLECTRICITÉ EN MODES « ARRÊT » ET « LAISSÉ SUR MARCHE » :
ROGRAMMES POUR LES ESSAIS SELON LE RÈGLEMENT 392/2012 Programme le plus efficace en terme de consommation d’énergie pour sécher des textiles en coton : Charge maximale de linge sec : 8 kg Programme Classe kWh Durée (en minutes) Coton Prêt à ranger Pleine charge B 4,76 140 1/2 charge B 2,5 80 Charge maximale de linge sec : 9 kg Programme Classe kWh Durée (en minutes) Coton Prêt à ranger Pleine charge C 5,5 160 1/2 charge C 3 90 MODÈLES 8 KG :
Important : Vérifiez l’étiquetage de vos textiles :
2.1 - PRÉPARATION DU LINGE
— Fermez les fermetures à glissières et à pression. — Retirez les boutons mal cousus, les épingles et les agrafes. — Nouez les ceintures, les rubans de tabliers, etc.
2.2 - INTRODUCTION DU LINGE
— Ouvrez la porte en poussant (Fig. 2.1). — Contrôlez que le filtre est dans son logement. — Introduisez le linge lavé et essoré. — Refermez la porte. RECOMMANDATIONS : — N’introduisez pas de linge taché ; les taches séchées en sèche-linge ne peuvent, en général, plus être enlevées. Séchage normal Séchage doux Séchage en tambour interdit NE SÉCHEZ PAS : — Les chlorofibres (ex.: Thermolactyl (Marque déposée). — Les pièces de linge dotées d’armatures qui ris- quent de se détacher. — Les articles volumineux. — Le linge non essoré. — Le linge ayant subi des nettoyages avec des pro- duits inflammables.
Un kit d’adaptation est disponible auprès de votre revendeur. Il permet de fixer votre sèche-linge sur le dessus de votre lave-linge. — Vérifiez qu’il est compatible avec votre lave-linge. — Le montage doit être réalisé par un professionnel qualifié. — Inversez et fixez la charnière .
— Inversez et fixez la charnière sans serrer com- plètement les vis. — Repositionnez la porte sur la charnière .
— Inversez le pêne et fixer le pêne sur la porte.
— Serrez les vis des charnières et .
— Vissez la vis du côté opposé au pêne.
— Inversez le verrou avec le cache-verrou .
Durant les manoeuvres de démontage et remontage de la porte, celle-ci doit être maintenue horizontalement.
1.2 - ENVIRONNEMENT DE L’APPAREIL
— Lors de l’installation, laissez un espace autour de l’appareil pour faciliter la circulation d’air (1 cm mini). — Si votre appareil est installé dans une petite pièce fermée, ouvrez porte ou fenêtre pendant le séchage.
(Fig. 1.2) Selon la configuration du sol, vissez ou dévissez un ou plusieurs pieds réglables pour que l’appareil soit horizontal et bien calé.
1.4 - ENCASTREMENT DE L’APPAREIL
— Si vous encastrez l’appareil sous un plan de tra- vail, vous devez conserver le dessus stratifié. — Pour des raisons de sécurité, en aucun cas l’ap- pareil ne doit fonctionner sans dessus.
1.6 - MODIFICATION DU SENS D’OUVERTURE DE

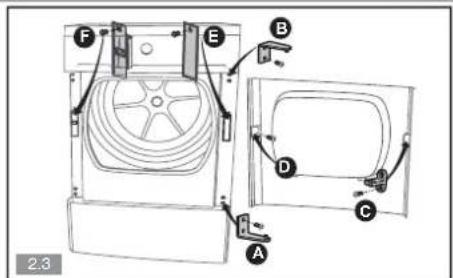

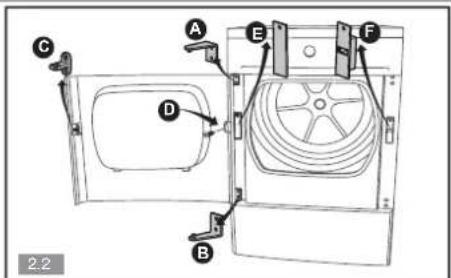

LA PORTE (Fig. 2.2 - 2.3) Pour modifier le sens d’ouverture de la porte : — Retirez du panneau avant les vis qui fixent les char- nières et .

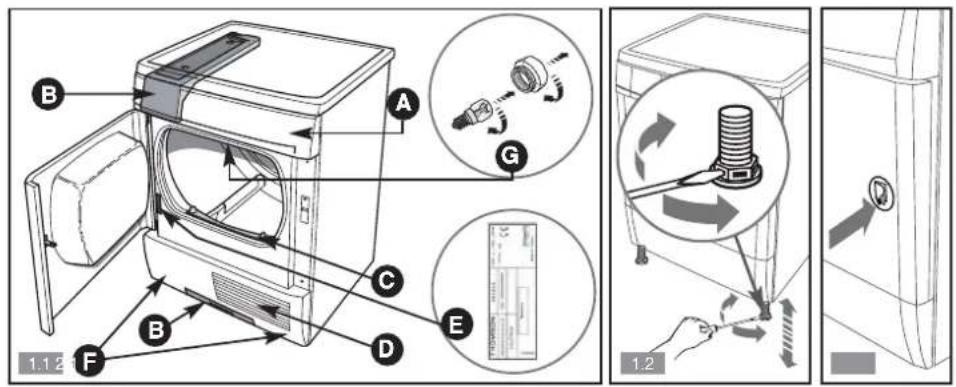

Bandeau de commande Bac de récupération d’eau (haut ou bas,suivant modèle) Filtre
Grille condenseur Plaque signalétique Pieds réglables Lampe (suivant modèle)
Votre sèche-linge est conçu pour détecter le signal EDF Heures Creuses. En sélectionnant cette option, votre programme démarrera automatique- ment sur la plage Heures Creuses la plus favorable pour les économies d’énergie (celle de milieu de nuit). RECHERCHE DE LA PÉRIODE HEURES CREUSES A la première mise sous tension, le sèche-linge ana- lyse et vérifie la présence des heures creuses dispo- nibles sur votre réseau. Si votre réseau ne dispose pas ou plus du signal Heures Creuses, l’option disparaît. Elle réapparaîtra dès que l’appareil sera connecté sur un réseau pro- posant les Heures Creuses. Pour que l’option “Heures Creuses” soit dis- ponible, il est nécessaire que la phase d’ini- tialisation ait été totalement réalisée : — Appareil raccordé au réseau électrique au moins une nuite entière. — Sélecteur de programmes placé sur une autre position que “Arrêt” .

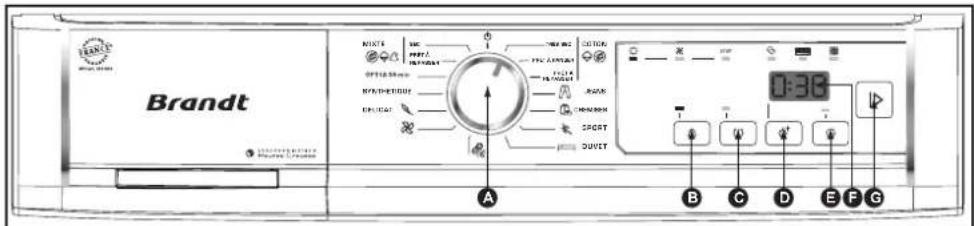

Sélecteur de programmes Sonnerie
Anti-froissage Minuterie
Départ différé Afficheur
Votre sèche-linge dispose d’un capteur permettant de détecter automatiquement le moment où votre linge a atteint le degré de séchage sélectionné. MISEENMARCHEDEL’APPAREIL (Fig. 3.2.1) — Vérifiez que le cordon électrique est branché et que la porte est bien fermée. — Choisissez votre programme (cf. tableau “Les pro- grammes de votre sèche-linge” pages suivantes) en tournant le Sélecteur de programmes (il tourne dans les deux sens). — Appuyez sur la touche “Départ/Pause” . Le programme commence. L’ afficheur vous informe du temps restant, avec un degré de précision qui s’affine tout au long du cycle de séchage
CREUSES” (Fig. 3.2.3) — Choisissez votre programme à l’aide du Sélecteur de programmes
— Appuyez plusieurs fois sur la touche “Départ dif- féré” jusqu’à ce que l’afficheur indique HC. — Validez en appuyant sur la touche “Départ/Pause”
L’indication HC devient fixe jusqu’à réception du signal “Heures Creuses” . Le programme démarre alors réellement. DÉPART DIFFÉRÉ D’UN PROGRAMME (Fig. 3.2.2) — Choisissez votre programme à l’aide du Sélecteur de programmes
— Appuyez plusieurs fois sur la touche “Départ dif- féré” afin de retarder le départ de votre programme, d’heure en heure jusqu’à obtention du temps différé choisi (maxi 24h00). — Validez en appuyant sur la touche “Départ/Pause”
Le voyant situé au dessus de la touche s’allume indiquant que l’option est activée. L’ afficheur vous informe du temps restant avant le départ du programme. La dernière heure est décomptée en minutes. La phase de départ différé terminée le programme démarre réellement. L’afficheur vous informe alors du temps restant avec un degré de précision qui s’affine tout au long du cycle de séchage.
Grace à la gestion de la température de séchage, votre sèche-linge, pour les programmes Coton et Mixte , participe à l’élimination de plus de 99 % des bactéries contenues dans les textiles, assainissant ainsi tout votre linge (mesures effec- tuées selon la norme internationale NSF P154).FR
Chaque programme se termine par une phase derefroidissement de quelques minutes afin de per-mettre le refroidissement progressif du linge.N’arrêtez pas votre sèche-linge avant la finde cette phase.
AVERTISSEMENT “NETTOYAGE CONDENSEUR”
Périodiquement, le voyant “Condenseur” cli-gnote pour vous rappeler que vous devez nettoyer lecondenseur.N’oubliez pas de faire aussitôt cette opéra-tion, car cet avertissement disparaîtra audépart du programme suivant.
AVERTISSEMENT “BAC PLEIN”
(Fig. 3.2.7) Si votre bac est plein pendant le cycle de séchage,l’appareil s’arrête en cours de programme.Le voyant “Bac plein” ainsi que le temps res-tant clignotent.— Procédez à la vidange de votre bac de récupéra-tion d’eau (voir façon de procéder dans le chapitre“ENTRETIEN COURANT”).— Appuyez sur la touche “Départ/Pause”pour relancer le séchage.
(Fig. 3.2.8) En fin de programme, le voyant “STOP” s’allume etl’afficheur indique “0:00”
Les voyants “Filtre” et “Bac plein” cligno- tent pour vous rappeler que vous devez nettoyer lefiltre et vider le bac de récupération d’eau aprèschaque cycle de séchage.— Tournez le Sélecteur de programmes sur laposition “Arrêt” .— Videz votre sèche-linge. — Nettoyez le filtre et videz le bac de récupération d’eau (voir façon de procéder dans le chapitre“ENTRETIEN COURANT”).
MODE « ECONOMIES D’ENERGIE »
Après une période d’arrêt, votre sèche-linge se metautomatiquement en mode «veille» (excepté ensélection «Départ différé»). L’ afficheur et l’éclairage tambour (selon modèles) s’éteignent.— Pour réactiver l’afficheur, il vous suffit d’appuyersur une touche ou de positionner le sélecteur deprogramme sur une position autre que “Arrêt” .— Pour réactiver l’éclairage tambour, il vous suffitd’ouvrir la porte du sèche-linge. REMARQUE : Les options “Sonnerie” et “Anti-frois- sage” restent sélectionnées d’un programme à l’au-tre. Un simple appui sur les touches vous permet dedésélectionner ces options.
METTRE OU ENLEVER UNE PIÈCE PENDANT LE SÉCHAGE— Appuyez sur la touche “Départ/Pause”pour interrompre le séchage ou ouvrez la portedirectement.L’afficheur clignote — Mettez ou enlevez la ou les pièces de textile,refermez la porte.— Appuyez sur la touche “Départ/Pause”pour relancer le séchage. MODIFICATION D’UNE PROGRAMMATION OU D’UN SÉCHAGE EN COURSSi vous vous êtes trompé de programme, il vous estpossible de modifier la sélection en cours de cycle.— Appuyez sur la touche “Départ/Pause”pour interrompre le séchage.L’afficheur clignote — Choisissez un autre programme.— Appuyez sur la touche “Départ/Pause”pour relancer le séchage. OPTION SONNERIE (Fig. 3.2.4) — Appuyez sur la touche “Sonnerie” . A lafin du séchage 3 bips retentiront toutes les minutespendant 1 heure, ou jusqu’à l’ouverture de la porteou l’arrêt de l’appareil Le voyant situé au dessus de la touche s’allumeindiquant que l’option est activée. OPTION ANTI-FROISSAGE (Fig. 3.2.5) L’option “Anti-froissage” permet le brassage du tex- tile toutes les 10 minutes pendant 24 heures oujusqu’à ouverture de la porte ou arrêt de l’appareil.L’anti-froissage intervient dès que le séchage estterminé, et évite au textile de se tasser au fond dutambour.— Pour sélectionner cette option, appuyez sur latouche “Anti-froissage” .Le voyant situé au dessus de la touche s’allumeindiquant que l’option est activée. OPTION MINUTERIE (Fig. 3.2.6) Cette fonction vous permet de terminer le séchagede quelques pièces insuffisamment sèches (cas decharges non homogènes) ou de sécher rapidementdes petites charges.— Sélectionnez, le programme adapté à vos textiles, à l’aide du Sélecteur de programmes . — Appuyez successivement sur la touche“Minuterie” jusqu’à l’obtention de ladurée de séchage souhaitée. Ce temps est ajoutépar plage de 10 minutes.La température de séchage est adaptée au textiledu programme sélectionné.— Démarrez le séchage en appuyant sur la touche“Départ/Pause”

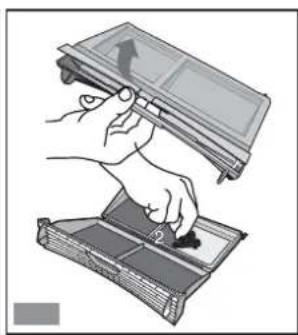

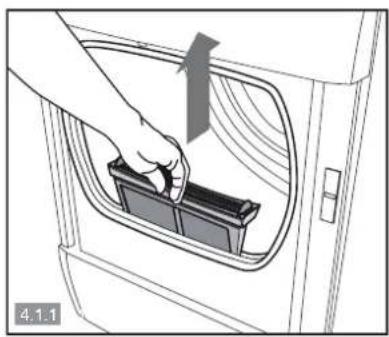

Il est situé dans la partie inférieure de l’ouverture de votre sèche-linge. Pour le nettoyer : — Enlevez-le de son logement en tirant de bas en haut (Fig. 4.1.1). — Ouvrez le filtre
nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Fig.

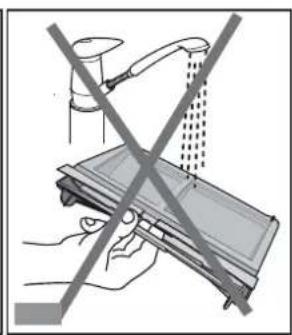

— Remettez-le en place dans son logement en le poussant bien à fond. Le filtre doit être nettoyé après chaque cycle de séchage. Il ne doit pas être passé sous l’eau (Fig. 4.1.3).
4.2 - VIDANGE DU BAC DE RÉCUPÉRATION D’EAU

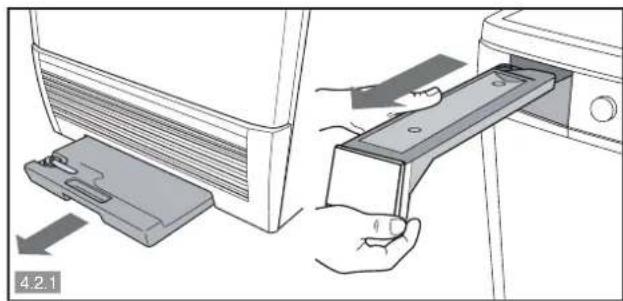

Le bac est situé en haut ou en bas de votre appareil (suivant modèle). Il récupère l’eau extraite du linge pendant le séchage. — Pour le vider, dégagez-le de son logement en le tirant vers vous (Fig. 4.2.1). Le bac doit être vidé après chaque cycle de séchage. En cas de risque de gel, ou si vous voulez déplacer ou basculer votre appareil, videz le bac (Fig. 4.2.2).
4.3 - NETTOYAGE DU CONDENSEUR

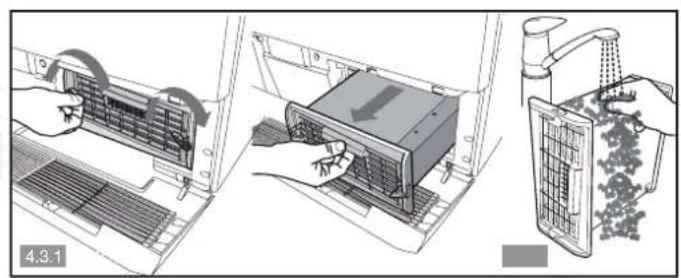

Le condenseur doit être nettoyé 2 fois par mois. Débranchez le cordon d’alimentation avant le nettoyage du condenseur. Pour le nettoyer : — Basculez la grille située à l’avant de l’appareil

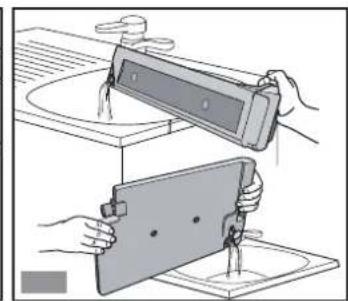

— Déverrouillez le condenseur et retirez-le délicate- ment (Fig. 4.3.1). — Débarrassez-le des peluches. Nettoyez-le unique- ment avec de l’eau sous le robinet (Fig. 4.3.2). Après le nettoyage, assurez-vous que tous les tubes sont débouchés et que les ailettes sont propres. — Frottez-le sommairement. — Remettez-le en place en le verrouillant. — Reclippez la grille. Lors du remontage du condenseur, mainte- nez-le plaqué au fond de son logement pen- dant le verrouillage.
4.4 - NETTOYAGE DU SÈCHE-LINGE
(Fig. 4.4) Pour le nettoyage du tableau de bord, de l’accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l’eau et du savon liquide uniquement. — Nettoyez le joint de porte avec un chiffon humide, et le logement du filtre avec votre aspirateur une fois par an
— Dans tous les cas, proscrire les poudres abra- sives, les éponges métalliques ou plastiques et les produits à base d’alcool ou de diluants

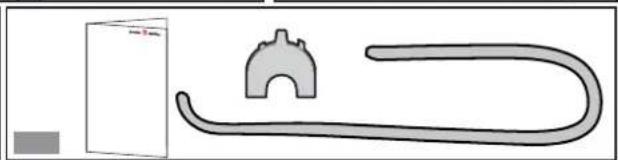

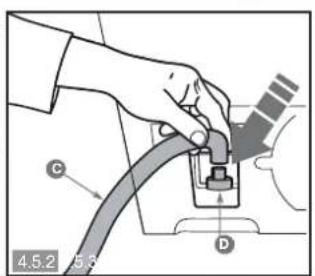

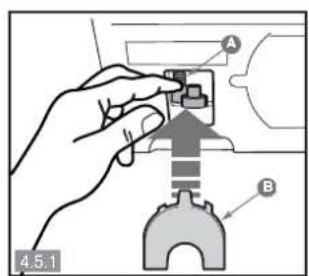

CONDENSATION (Modèles bac haut uniquement) Afin de vous éviter de vider le bac de récupération d’eau à chaque utilisation, il existe un kit (*) qui per- met l’évacuation directe de l’eau du condenseur vers les égouts (Tuyau + Déflecteur). Pour cela : — Déboîtez le tuyau existant et poussez-le vers l’intérieur de l’appareil (Fig. 4.5.1). — Clippez le déflecteur au dessus de la pompe (Fig. 4.5.1). — Raccorder le tuyau du kit sur l’embout de l’appareil (Fig. 4.5.2). Vous pouvez raccorder l’extrémité du tuyau d’éva- cuation soit : - Sur un siphon ventilé (Fig. 4.5.3). - Sur un siphon d’évier (Fig. 4.5.4). Lors d’un raccordement sur un siphon, vous devez retirer l’obturateur du siphon. Emmanchez ensuite l’embout caoutchouc à fond. Si nécessaire, ajoutez un collier de serrage (Fig. 4.5.4). — (*) Ce kit est fourni avec l’appareil ou est dispo- nible auprès de votre Service Après-Ventes (selon modèles). — Le déflecteur doit être impérativement posi- tionné avant le branchement du tuyau d’évacuation.
4.6 - CHANGEMENT DE L’AMPOULE
(selon modèles) (Fig. 1.1) Vous pouvez procéder au changement de l’am- poule (type E14-15W/230V). Pour cela : — Dévissez le cache en verre situé à gauche à l’inté- rieur de l’appareil. — Dévissez l’ampoule défectueuse et changez- la. — Revissez le cache en verre à fond. Débranchez le cordon d’alimentation avant le changement de l’ampoule. Le change- ment de l’ampoule doit être effectué à froid.
Programmes Nature du textile Charge maxi Résultat de séchage COTON
Coton selon modèle Sec
Coton selon modèle Sec
Coton selon modèle Légèrement humide MIXTE SEC Textiles courants selon modèle Sec
Textiles courants selon modèle Légèrement humide Autres programmes de séchage JEANS Jeans, peignoirs 4 kg Sec CHEMISES Synthétique, facile à repasser 4 kg Sec SPORT Délicat, synthétique 4 kg Sec DUVET Couettes et duvets légers 1 personne 2 kg Sec Mixte 1 kg Sec SYNTHÉTIQUE Délicat, synthétique 4 kg Sec DÉLICAT Très délicat : soie, lingerie 2 kg Sec Rafraîchir et aérer vos textiles après un rangement prolongé
Autres textiles 15 minutes
Lainages 6 minutes CHARGE MAXIMUM : - 8 kg : modèles BWD381T et BWD381TB- 9 kg : modèle BWD391T10
ANOMALIES Des incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici quelques points à vérifier : Problèmes : Vérifiez si : Le sèche-linge ne démarre pas : - la prise de courant est branchée. - la porte est bien fermée. - le condenseur est bien verrouillé. - la touche “Départ” a été actionnée (si l’appareil n’est pas en pause). Les temps de séchage sont trop longs : - le filtre dans le tambour n’est pas encrassé. - la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne de meilleurs temps de séchage). - la température dans la pièce n’est pas trop élevée, surtout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre. - le condenseur n’est pas encrassé. - les entrées et les sorties d’air sont assez dégagées pour assurer une circulation correcte. - le programme de séchage sélectionné correspond au type de linge mis dans le tambour. Le linge est trop humide : - le filtre dans le tambour n’est pas encrassé. - la sélection du type de textile est correcte : passez au programme supérieur. - le condenseur n’est pas bouché par des peluches. Le linge est trop sec, trop froissé : - le programme de séchage sélectionné correspond au type de linge mis dans le tambour. Le séchage n’est pas homogène : - la charge de linge n’est pas composée de textiles dont la nature est trop différente (ex. : drap avec blue-jean). - le linge a bien été mis ”déplié” dans le tambour. - le tambour n’est pas trop chargé. Les pièces de linge en synthétique sont chargées d’électricité statique : - le linge n’est pas trop sec. - vous avez utilisé de l’assouplissant lors du lavage, l’usage de ce produit permettant de réduire en grande partie les problèmes d’électricité statique. Le voyant “bac plein” est allumé : - le bac de récupération d’eau est plein : après l’avoir vidé, remettez-le correctement en place en le réem- boitant à fond dans son logement. Le voyant “bac plein” s’allume alors que le bac est vide : - le bac est correctement emboîté : poussez-le bien à fond. - le condenseur est bien verrouillé des deux côtés.11
INTERVENTIONS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié. Lors devotre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces rensei-gnements figurent sur la plaque signalétique (Fig. 1.1). RELATIONS CONSOMMATEURS
Lors d’une intervention d’entretien, demandez l'uti-lisation exclusive de pièces détachées certifiéesd’origine. EXPERTISE DES PROFESSIONNELS AU SERVICE DES PARTICULIERS Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit ; découvrez toute une gamme de produits et accessoires professionnels pour entretenir et améliorer la performance de vos appareils au quotidien.En vente sur www.clearit.com ou chez votre revendeur habituel.
0.337 TTC/min depuis un poste fixe
Service Consommateurs BRANDT : Service Après-Vente : Service Consommateurs BRANDT - BP 9526 - 95069 CERGY PONTOISE Cedex Vous pouvez nous écrire à : Service fourni par FagorBrandt SAS - Locataire-gérant SAS au capital social de 20 000 000
RCS Nanterre 440 303 196 Retrouvez tous les conseils et astuces de Brandt en matière de Cuisson, de Lavage et de Froid . Pour en savoir plus sur nos appareils, vous pouvez aussi consulter notre site :12 NOTES
