VVD54S03EU - Lave-vaisselle VIVA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Consommation d'eau	9,5 litres par cycle
Programmes de lavage	6 programmes : éco, rapide, intensif, délicat, prélavage, auto
Niveau sonore	44 dB
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé pour le bras d'aspersion
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 45 kg, garantie de 2 ans, compatible avec les tablettes de lavage

FOIRE AUX QUESTIONS - VVD54S03EU VIVA

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Vérifiez également que vous utilisez un détergent approprié et que la vaisselle est correctement chargée.

Il y a de l'eau au fond du lave-vaisselle après le cycle, que faire ?

Vérifiez le filtre et le drain pour toute obstruction. Un tuyau de vidange plié ou obstrué peut également causer ce problème. Nettoyez le filtre et assurez-vous que le tuyau est en bon état.

Le lave-vaisselle fait un bruit inhabituel pendant le cycle, que faire ?

Un bruit inhabituel peut être causé par des objets coincés dans les bras gicleurs ou un problème avec la pompe. Vérifiez l'intérieur pour des débris et assurez-vous que les composants sont correctement installés.

Comment régler le niveau de dureté de l'eau ?

Consultez le manuel de l'utilisateur pour les instructions spécifiques sur le réglage de la dureté de l'eau. En général, cela se fait via le panneau de contrôle en suivant les indications.

Quelle est la durée moyenne d'un cycle de lavage ?

La durée varie en fonction du programme sélectionné, mais la plupart des cycles durent entre 1h30 et 2h30. Consultez le panneau de contrôle pour les durées spécifiques des programmes.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre de la cuve de lavage en suivant les instructions du manuel. Rincez-le sous l'eau chaude pour éliminer les résidus alimentaires et remettez-le en place une fois propre.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel de l'utilisateur pour la signification des codes d'erreur. Chaque code indique un problème spécifique qui nécessite une attention particulière.

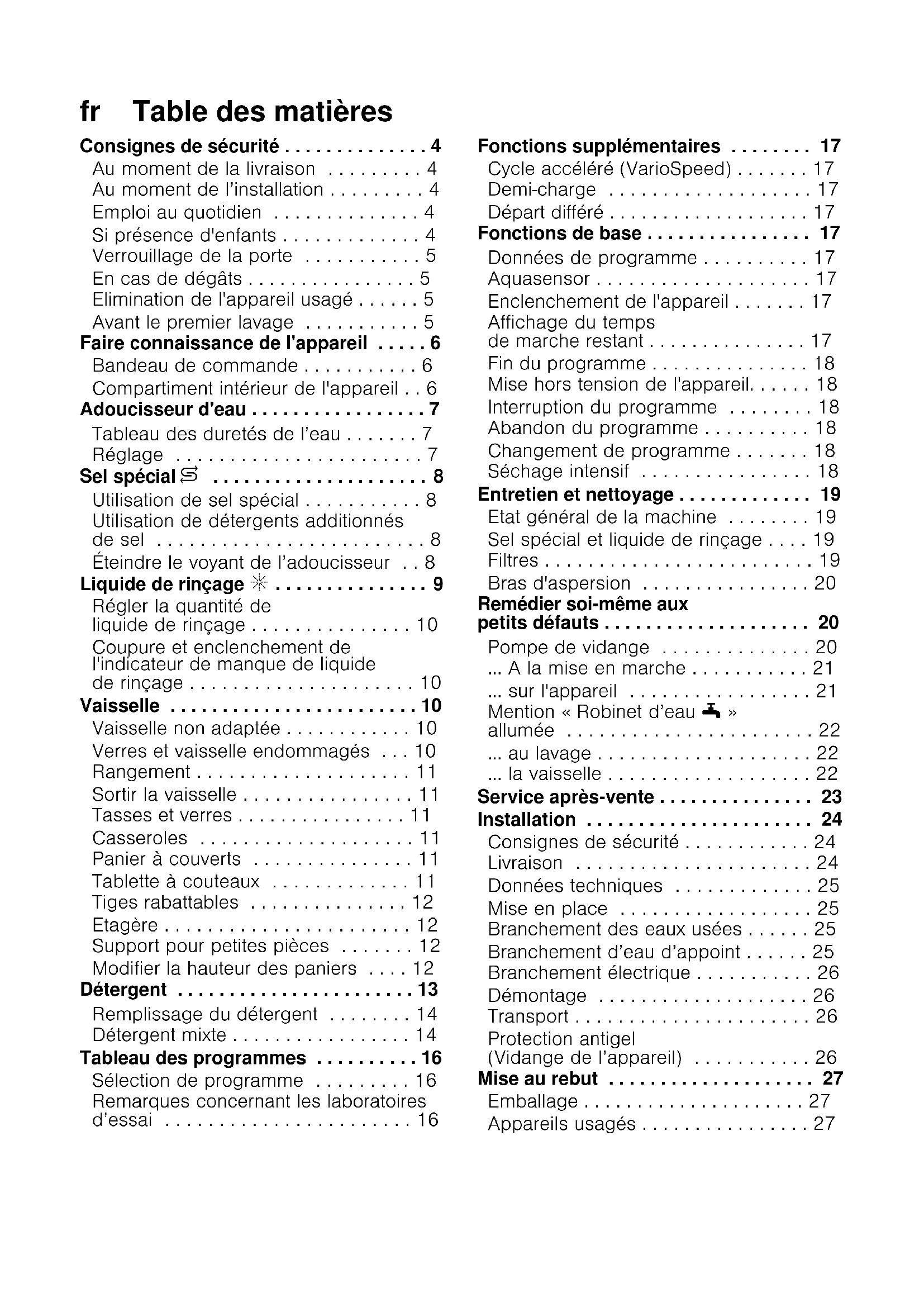

MODE D'EMPLOI VVD54S03EU VIVA

Consignes de sécurité 4

Au moment de la livraison 4

Au moment de l'installation 4

Emploi au quotidien 4

Si presence d'enfants 4

Verrouillage de la porte 5

En cas de dégats 5

Elimination de l'appareil usage 5

Avant le premier lavage 5

Faire reconnaissance de l'appareil . 6

Bandeau de commande 6

Compartment interieur de l'appareil . .6

Adoucisseur d'eau 7

Tableau des duretés de I'eau . . . . . . 7

Réglage 7

Sel special 8

Utilisation de sel spécial 8

Utilisation de détergents additionnels de sel 8

Éteindre le voyant de l'adoucisseur . . 8

Liquide de rinceage 9

Régler la quantité de liquide de rincege 10

Coupure et enclenchement de l'indicateur de manque de liquide de rinceage 10

Vaisselle 10

Vaisse non adaptée 10

Verres et vaisselle endommages 10

Rangement 11

Sortir la vaisse. 11

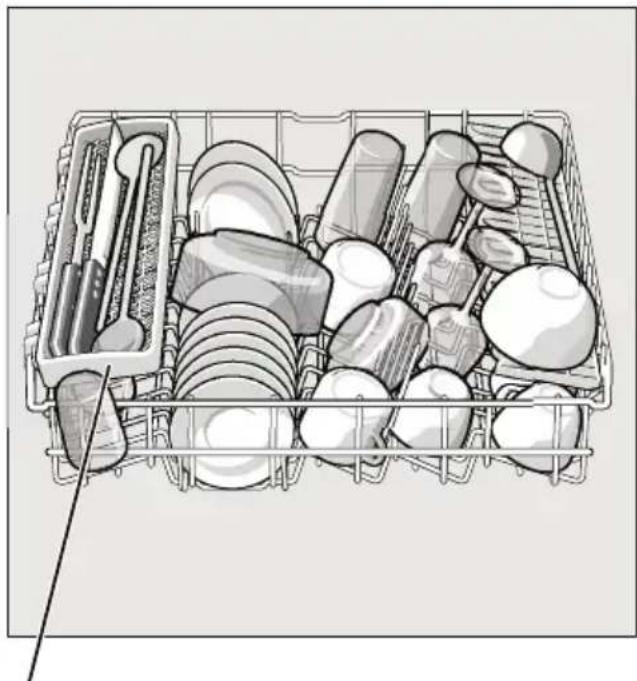

Tasses et verres 11

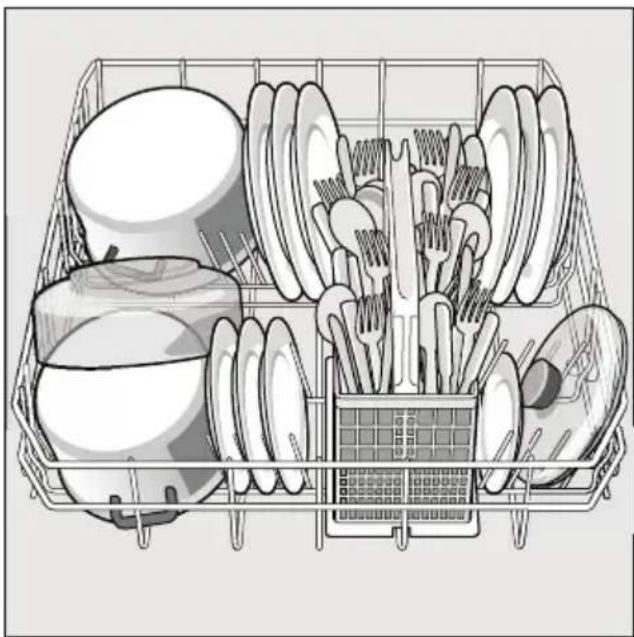

Casseroles 11

Panier a couverts 11

Tablette a couteaux 11

Tiges rabattables 12

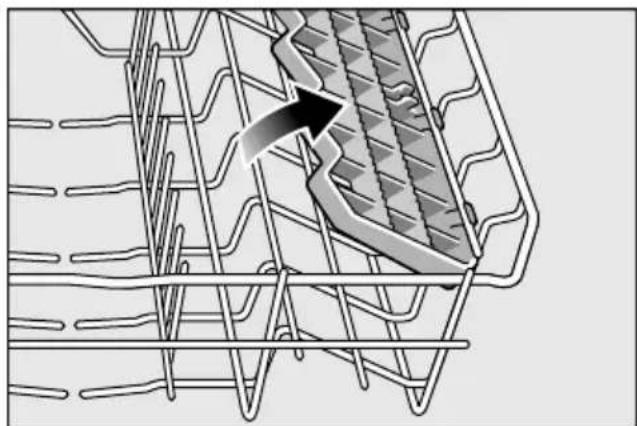

Etagere 12

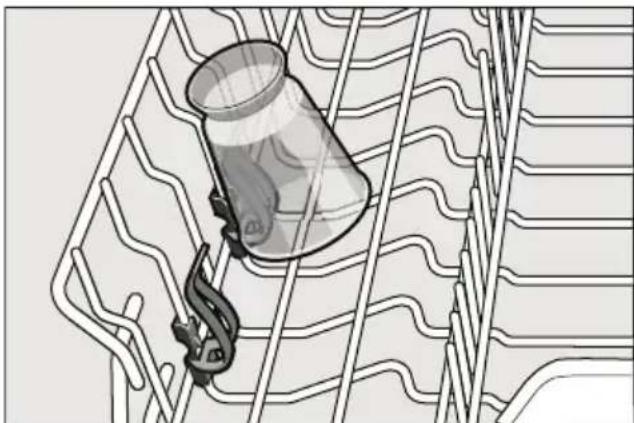

Support pour petites pieces 12

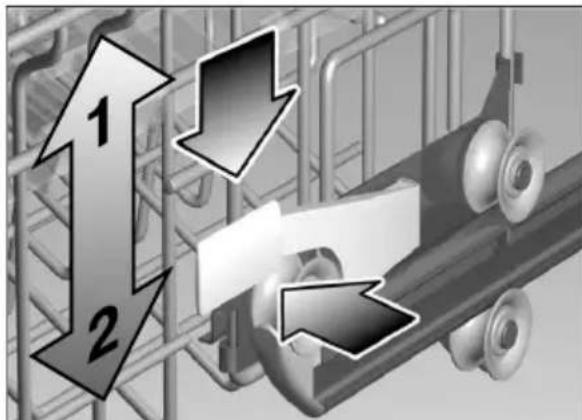

Modifier la hauteur des paniers 12

Detergent 13

Remplissage du détergent 14

Detergent mixte 14

Tableau des programmes 16

Selection de programme 16

Remarques concernant les laboratoires d'essai 16

Fonctions supplémentaires 17

Cycle acceleré (VarioSpeed) 17

Demi-charge 17

Départ différé 17

Fonctions de base 17

Données de programme 17

Aquasensor 17

Enclenchement de l'appareil 17

Affichage du temps de marche restant 17

Fin du programme 18

Mise hors tension de l'appareil. 18

Interruption du programme 18

Abandon du programme 18

Changement de programme 18

Sechage intensif 18

Entretien et nettoyage 19

Etat général de la machine 19

Sel special et liquide de rinceage . . . 19

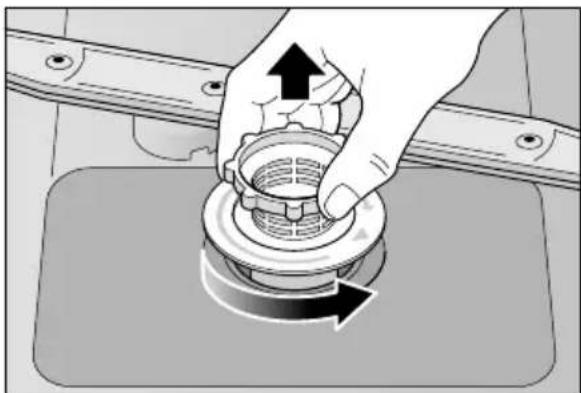

Filtres 19

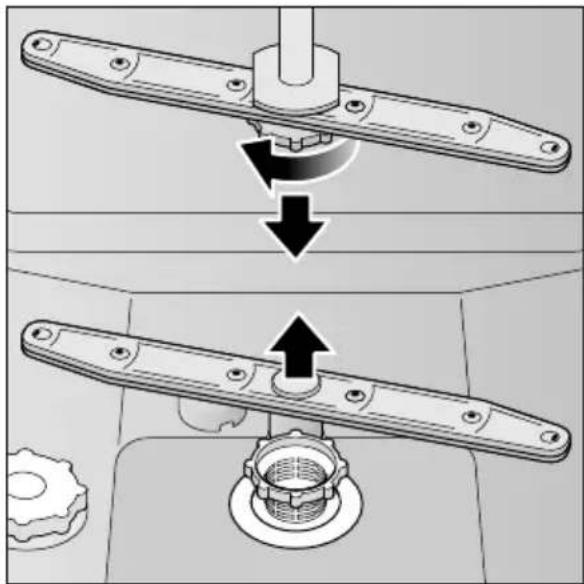

Bras d'aspersion 20

Remédier soi-même aux petits défauts 20

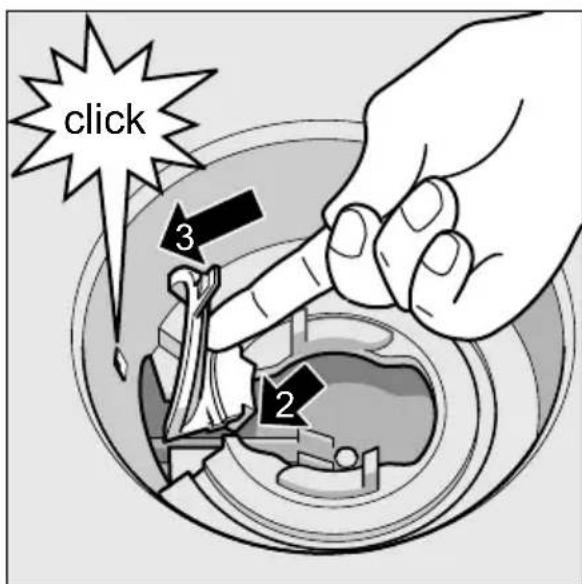

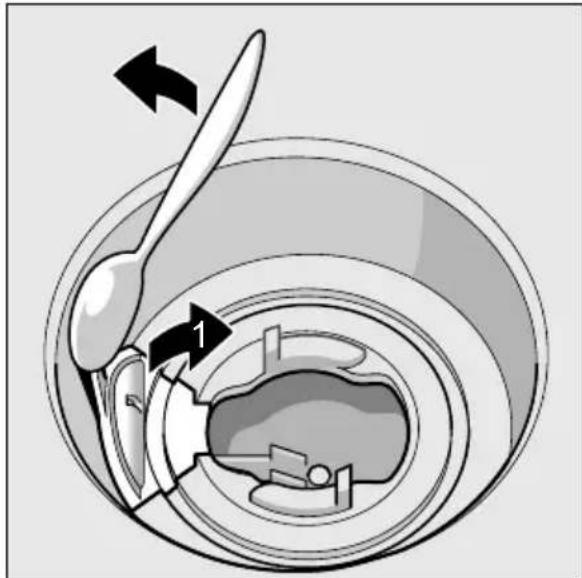

Pompe de vidange 20

...A la mise en marche. 21

...sur l'appareil 21

Mention « Robinet d'eau » allumée 22

au lavage 22

... la vaisse. 22

Service après-vente 23

Installation 24

Consignes de sécurité 24

Livraison 24

Données techniques 25

Mise en place 25

Branchement des eaux usées 25

Branchement d'eau d'appoint 25

Branchementélectrique. 26

Démontage 26

Transport 26

Protection antigen

(Vidange de l'appareil) 26

Mise au rebut 27

Emballage 27

Appareils usages 27

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lavevaisselle. Ne faites pas fonctionner un apparéil endommagé, mais demandez conseil à votre fournisseur.
• Veuillez-vous de l'emballage de façon reglementaire.
• L'emballage et ses parties constituentes ne sont pas des jouets; les tener hors de portée des enfants. Risque d'asphyxie avec les cartons pliants et les feuilles.

Au moment de l'installation

Pour savoir comment installer et raccorder correctement l'appareil, lisez le chapitre « Installation »

Emploi au quotidien

• N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.
• Les personnes, enfants compris, qui en raison de leur capacité physiques, sensorielles ou intellectuelles, ou qui par manque d'expérience ou de connaissances ne sont pas en mesure de se servir de l'appareil de manière sure, ne pourront utiliser cet apparéil que sous surveillance ou après en avoir reçu instruction d'une personne responsable.
• Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. L'appareil risquerait de se renverser.

• Dans le cas des apparciels indépendants, rappelez-vous que l'appareil peut se renverser si vous avez surcharge les paniers.

• Nève sersez jamais le compartment de lavage. Risque d'explosion.

• Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.
• Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, bùnàquèmentæausmèment de le charger et de le décharger.
• Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des détergents et des liquides de rinçage.

Mise en garde

Les couteaux et autres ustensiles à arêtes tranchantes devront être rangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette * à couteaux.

• Selon le modele

Si présence d'enfants

• Utilisez la protection enfants si presente. Vous en trouvez la description derrière dans la couverture / l'enveloppe.
• Ne permettez jamais aux enfants de jourer avec l'appareil ou de le piloter.
• Éloignez les enfants du détergent et du liquide de rincege. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie.
• Éloignez les enfants du lave-vaisselle ouvert. L'eau présente dans le compartment à vaisselle n'est pas potable, elle peut contenir des résidus de détergent.

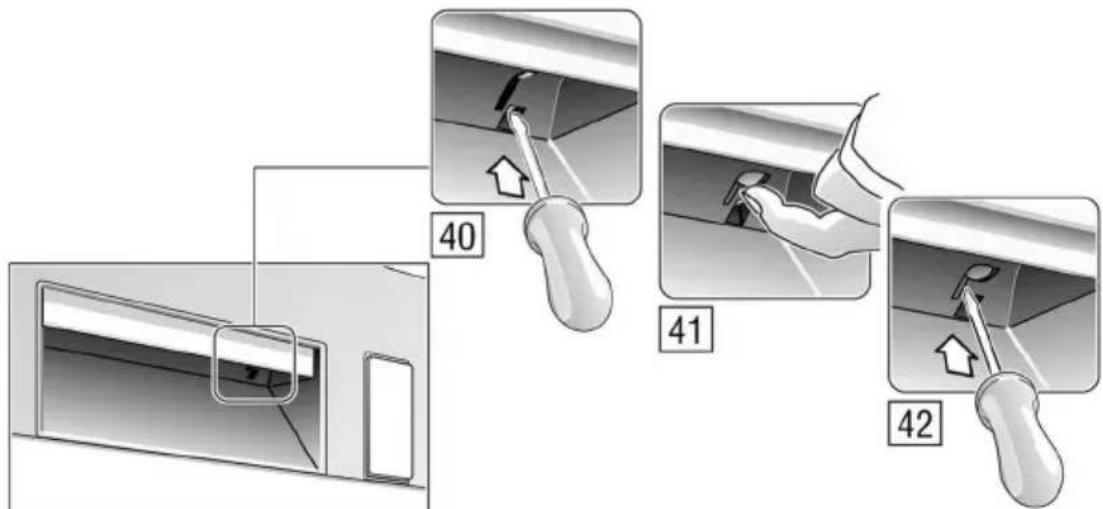

Protection-enfants (verrouillage de la porte) *

La description de la protection-enfants se trouve derrière dans la jaquette.

• Selon le modele

En cas de dégats

• Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée.

Elimination de l'appareil usage

• Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparèils qui ont fini de servir.
• Confiez cet appeareil à un circuit de mise au rebut réglementaire.

Mise en garde

Les enfants risquent de s'enfermer dans l'appareil (risque d'étouffement) ou de se retrouver dans d'autres situations dangereuses.

Pour cette raison : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetezle. Détruisez la serrure de la portede sorte que cette dernière ne puisse plusfermer.

Avant le premier lavage

Votre apparéil a été testé avant de quitter l'usine. Pour-retirer les restes d'eau d'essai eventuellement encore présents, lavez la première fois sans vaisselle, apparéil réglé sur la plus haute température. A cette fin, versez le sel spécial, le liquide de rincage et le détergent par les orifices de replissage prévus à cet effet.

fr

Faire connaissance de l'appareil

Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans l'enveloppe.
Le texte fait reference aux différents numérodesposition qui y figurent.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3 Selecteur de programme (escamtable *
4 Fonctions supplémentaires **
5 Mention « Robinet d'eau »*
6 Indicateur de remplissage du sel
7 Indicateur de manque de liquide de rinceage
8 Indicateur chiffre

• Selon le modele
  ** Le nombre dépend du modele

Compartment interieur de l'appareil

20 Panier à vaisse lsupérieur
21 Tablette à couteaux *
22 Bras de lavage rotatif supérieur
23 Etagère
24 Bras de lavage rotatif inférieur
25 Flotteur ***
26 Panier à vaisselle inférieur
27 Réservoir de sel spécial
28 Filtres
29 Panier à couverts
30 Réservoir de liquide de rincege
31 Compartiment à détergent
32 Verrou de fermeture du compartment à détergent
33 Plaque signalétique

• Selon le modele
  *** Le flotteur 25 evite que trop d'eau ne penetre dans le compartment interieur de l'appareil. L'entretien, ainsi que le montage / demontage, doit etre effectue uniquement par le service apres-vente.

Adoucisseur d'eau

Pour obtenir un bon résultat de lavage, le lave-vaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaitront sur la vaissele et l'intérieur de l'appareil.

Il faut adoucir l'eau du robinet représentant une durée supérieure à 12^ fH (depuis la valeur de réglage H:01) Ceci a lieu à l'aide d'un sel spécial (sel de régéeneration) situé dans l'adoucisseur du lave-vaisselle.

Le réglage, donc la quantité de Sel requise, dépend de la durée de l'eau du robinet dans votre région (voir le tableau).

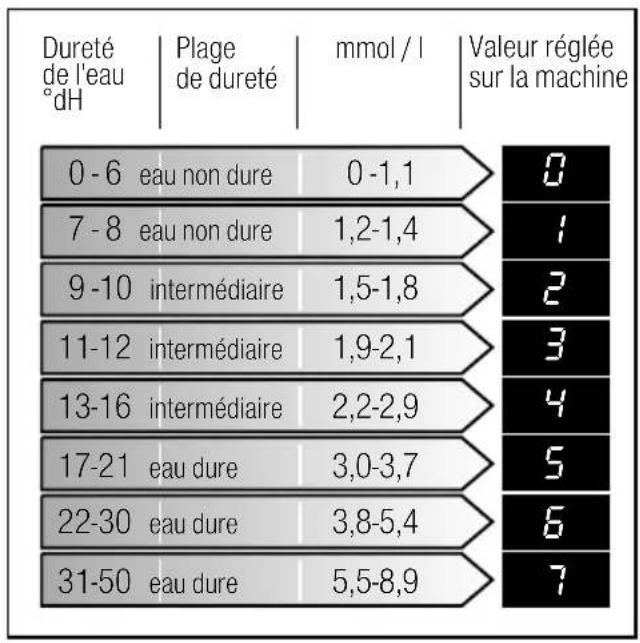

Tableau des durétés de l'eau

Réglage

La quantité de Sel ajoute est régiable entre 0 et 1.

Sur la valeur de réglage 0, l'appareil n'a pas besoin de sel.

• Déterminez la durée de l'eau du robinet. Vote compagnie distributrice des eaux vous renseignera à césujet.
• Pour connaître la valeur de réglage, consultez le tableau des durétés de l'eau.
  -Fermez la porte.
• Tournez le programmateur 3 - il se trouve sur la position 12 heures - d'un cran vers la gauche.

• Enclenchez l'interrupteur principal 1 et maintenez-le appuyé pendant 3 secondes minimum. A l'indicateur chiffre 8 s'affiche la valeur de durété actuèlement régée et l'indicateur de manque de sel 6 clignote (la valeur de la durété a été régée en usine sur 4).

Pour modifier ce réglage :

• Tournez le programmateur 3.
  Vous peuvent régler la valeur de la durée entre 0 et 7. Ceci dépend de la durée de votre eau.
• Ramenez l'interrupteur principal 1 en position eteinte. La valeur reglee est memoriseedans I'appareil.

Sel spécial

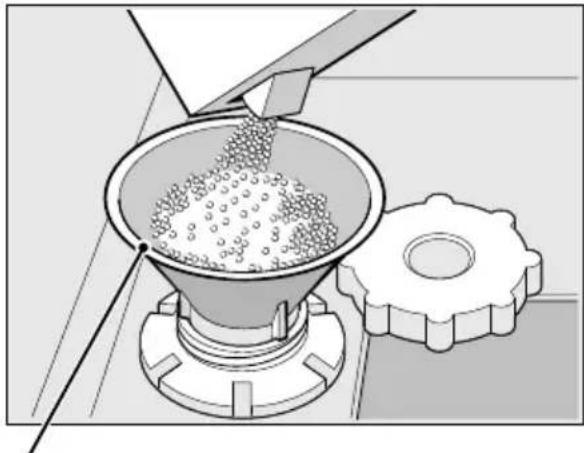

Utilisation de sel spécial

Le rajout de sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

• Ouvrez le bouchon à vis du réservoir de sel [27].
• Remplisez le réserve d'eau (opération nécessaire uniquement lors de la première mise en service).
• Versez ensuite le sel spécial (il ne s'agit pas de sel alimentaire). Ceci refoule l'eau qui s'écoule.

*selon lemodele

L'indicateur de manque de Sel 6 ne s'estint pas tout de suite, mais au bout d'un certain temps, des qu'une concentration de sel suffisante s'est formée.

Si l'appareil a ete regle sur 0, il n'y a pas de sel a rajouter car l'appareil n'en consomme pas en service. L'indicateur de manque de sel est eteint. Si I'appareil a ete regle entre 1 et 7, il faudra faire le plein de sel.

Utilisation de déterments additionnels de sel

Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une maniere générale renoncer au sel spécial jusqu'à un degré de durée de l'eau de 21^ dH (37^ fH, 26^ Clarke,

3,7 mmol/l). Si l'eau presente une dureté supérieure à 21^ dH, il faudra ici aussi utiliser du sel spécial.

Indicateur de replissage du sel

Rajoutez à nouveau du sel spécial dés que levoyant de manque de sel 6 s'allume sur le bandeau.

Suivant la fréquence des lavages et le réglage de la durée sur l'appareil, refaire le plein de sel de régénération ne sera nécessaire que dans peut-être plusieurs mois.

Si levoyant de manque de sel 6 gene (p.ex. si vous utilisez des détergents combinés contenant du sel),you pouvez le désactiver.

• Procedez comme décrit à la rubrique « Régler l'adoucisseur d'eau » et réglez la valeur sur 0. Cette action est eint l'adoucisseur d'eau et le voyageant de manque de sel.

Mises en garde

• Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entrainerait la destruction de l'adoucisseur.

• Pour protégger contre la corrosion, il faut que l'ajout de Sel ait toujours lieu immédiatement avant d'allumer l'appareil.

Liquide de rinceage

Dés que l'indicateur de manque de liquide de rinceage 7 s'allume sur le bandeau, ceci signifie qu'il n'en resteplusquepour1a2lavages. Il faudrait rajouter du liquide de rinceage. Le liquide de rinceage sert aobtenir unevaisselle et desverres brillants et sans traces. Utilisez uniquement du liquide de rinceage pour lave-vaisselle menager.

Les détergents combinés, à additif
derinçagenesontutilisablesqu
de l'eau d'uneurete non supérieure
à 21^ dH (37^ fH, 26^ Clarke, 3,7 mmol /
I).Si I'eau presente uneurete supérieure
a 21^ dH, il faudra ici aussi utiliser
du produit de rinceage.

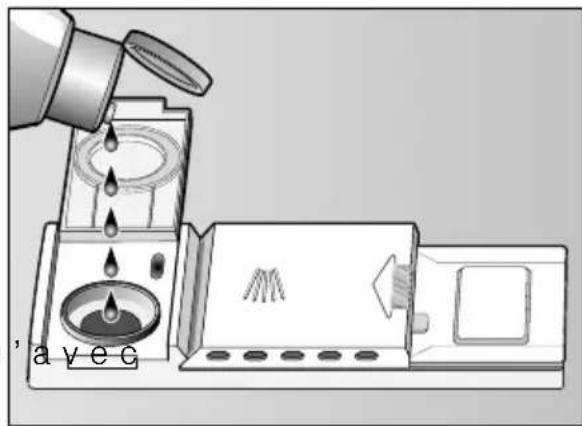

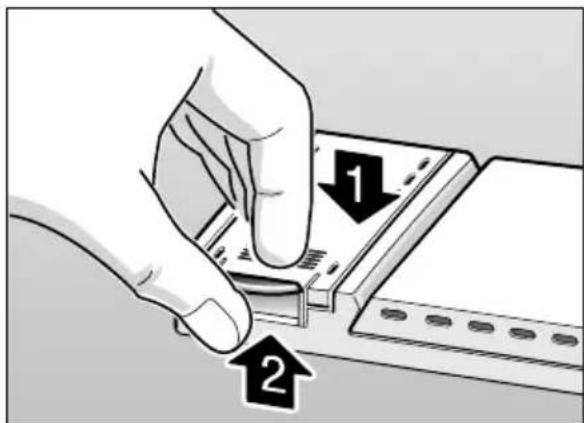

• Ouvrez le couvercle du réservoir de liquide de rincege 30. Pour ce faire, appuyez sur le repere (1) du couvercle puis soulevez-le simultanement par la languette (2).

• Versez doucement le liquide de rinceage. Il doit arriver un tout petit peu en dessous de l'orifice de replissage.

• Fermez le couvercle jusqu'à ce qu'il encrante audiblement.

• A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuellement debordé, ceci afin d'eviter un dégagement exagéré de mousse lors du prochain lavage.

fr

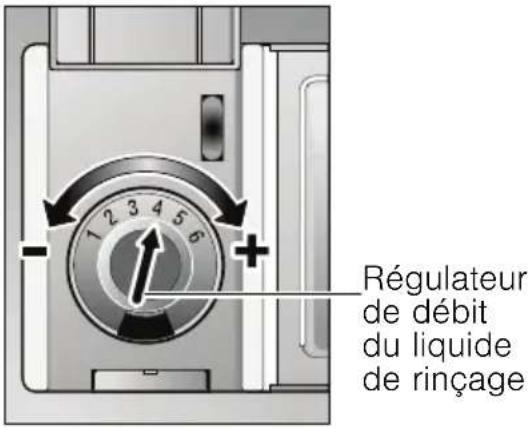

Régler la quantité de liquide de rinceage

La quantité de liquide de rincege ajoutée est régiable à volonté.
Le régulateur de liquide de rincege a été régèle sur 4 en urine.

Ne modifies la position du régulateur que si des stries (tournez dans le sens -) ou des taches d'eau (tournez dans le sens +) sont restées sur la vaisse.

Coupure et enclenchement de l'indicateur de manque de liquide de rinceage

* selon le modele

Si levoyant7 de manque de liquide de rincage gene (p.ex. si vous utilisez des detergents combinés a fonction de rincage),you pouvez le désactiver.

Pour modifier ce réglage :

• F e r m e z l a p o r t e
• Maintenez la touche A appuyee et appuyez sur l'interrupteur principal 1 jusqu'à ce que l'indicateur a chiffres 8 s'allume.
• Relâchéz ces touches. La mention ! apparait à l'indicateur numérique 8 (indicateur de manque de liquide de rincege enclenché).
  Le fait d'appuyer sur la touche A
  vous permet de désactiver ou d'activer l'indicateur de manque de liquide de rinceage.
• Coupe l'interrupteur principal 1: l'appareil méorise le réglage.

Vaissselle

Vaisse non adaptée

• Les couverts et la vaisselle en bois.
• Verres décoratifs délicats, vaisselle d'art et antique. Leurs écors ne résistant pas au lave-vaisselle.
• Pièces en plastique non résistantes à lachaleur.
• Vaisselle en cuivre et en étain.
  -Vaisselle salie par de la cendre, de la cire, de lagraisselubrifiante ou de la peinture.

Les décorations de surglacure, les pieces en aluminium et en argent peuvent decolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuvent devenir opaques à lasuite delayag

Verres et vaisselle endommages

Causes :

• Type de verre et procédé de fabrication de ce dernier.
• Composition chimique du détergent.
• Température de l'eau du programme de lavage.

Recommendation :

• N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lavevaisselle.
• Utilisez un dénergent menageant la vaisse et marqué comme tel.
• En fin de programme, sortez les verres et les couverts le plus rapidement possible du lave-vaisse.

Rangement

• Enlevez les résidus alimentaires grossiers. Un pré-rinçage sous l'eau du robinet n'est pas nécessaire.

Rangez la vaisselle de telle sorte

• de sorte qu'elle repose de façon sure et ne puisse pas se renverser.

• de sorte que l'ouverture de tous les recipients regarde vers le bas.

• debout inclinée lorsque les pieces représentent un galbe prononcé, afin que l'eau puisse s'écouler.

-ILA n'empéche pas la rotation des deux bras asperseurs 22 et 24.

Les très petits ustensiles ne sont pas au lave-vaisse car ils risqueraient de tomber des paniers.

Sortir la vaisse

Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisselle du panier inférieur, il est recommandable de vider l'appareil en commençant par le bas.

La vaissechaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaissejusqu'acce que vous puissiez la saisir fermement.

Tasses et verres

Panier à vaisse lésupérieur 20

• Selon le modele

Casseroles

Panier à vaisselle inférieur 26

Conseil

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.

Panier à couverts

Il faudrait toujours ranger les couverts non triés, avec la pointe regardant en bas.

Pour éviter des blessures, déposez les pièces et couteaux longs et pointus sur latable tette à couteaux.

Tablette à couteaux *

• selon le modele

Vous pouvez ranger les couteaux longs et d'autres ustensiles en position couchee.

Pour laver les pieces de vaissele plus hautes, vous pouvez-retirer la tablette a couteaux.

fr

Tiges rabattables

• Selon le modele

Les tiges peuvent se rabattre pour我喜欢ranger les casseroles,legumiers et verres.

Etagère

Appuyez les verres hauts et ceux à long pied contre le bord de l'étagère [23] (pas contre la vaisse).

Les pièces longues, grands couverts, couverts à salute, grandes cuillères ou couteaux viennent se placer sur l'étagère afin de ne pas générer la rotation des bras asperseurs. Vous pouvez basculer à volunteer l'étagère en et hors position.

Support pour petites pieces *

• Selon le modele

Ce support permet de retenir de manière sure les pieces en plastique legères comme par ex. les gobelets, couvercles, etc.

Modifier la hauteur des paniers *

* selon le modele

Vous pouvez suivant besoin modifier la hauteur du panier supérieur [20] pour que les grands ustensiles aient plus de place dans le panier supérieur ou le panier inférieur.

Hauteur de l'appareil 81 cm

	Panier supérieur	Panier inférieur
Niveau 1 max.ø20cm 30	cm
Niveau 2 max.ø25cm 25	cm

Hauteur de l'appareil 86 cm

	Panier supérieur	Panier inférieur
Niveau 1 max. ø 20 cm 34	cm
Niveau 2 max. ø 25 cm 29	cm

En fonction de l'agencement du panier à vaisselle supérieur équipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :

Panier à vaisselle supérieur avec manettes laterales

-Exrayez entiement le panier supérieur du lave-vaisse L20
- POURIe faire descendre, ap en direction de I'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le cote extérieur du panier. Ce faisant, retenez le bord lateral supérieur du panier afin qu'il ne descend pas brutalement.

Pourle remonter, saisissez le panier par le bord lateral supérieur et faites-le monter.
- Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établitra pas entre le bras d'aspersion et le circuit d'eau.

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

-Exrayez entierement le panier supérieur du lave-vaisselle 20
- Retirez le panier supérieur et accrochez-le sur les roulettes supérieures (niveau 2) ou inférieures (niveau 1).

Detergent

Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides à l'au lave-vaisselle. N'utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de modifier le dosage de la poudre ou du détergent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accompil toutes les tâches de nettoyage. Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des phosphates et des enzymes. Les phosphates lient le calcaire présente dans l'eau. Les enzymes dégradent l'amidon et décollent l'albumine et les protéines. Les détergents sans phosphates sont plus rares. Leur aptitude àlier le calcaire étant un peu inférieure, ces détergents nécessront un dosage plus important. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intégrant des produits blanchissants à base d'oxygène.

Remarque

Pour obtenir un bon résultat de lavage, lisez impératifement les consignes figurant sur l'emballage du détergent! Si vous souhaitez poser d'autres questions, nous vous recommendons de contacter les services-conseils mis en place par les fabricants de détergents.

Mise en garde

Veuillez respecter les consignes de sécurité et d'utilisation apposees sur les emballages des déterments et des liquides de rincege.

fr

Remplissage du détergent

-Si le compartmenté à détergent 31 est encore fermé, actionnez

le verrou d'obturation 32 pour l'ouvrir.

Ne versez

le détergent que dans le compartment
sec 31. Dosage : voir les consignes
du fabricant sur l'emballage.

La graduation du dosage dans le compartmenté à détergent 31
vous aidera à verser la quantité correcte de détergent en poudre ou liquide.

20 à 25 ml suffisent habituèlement si la vaisse l'est normalement sale.

Si vous utilisez des pastilles, une seule suffit.

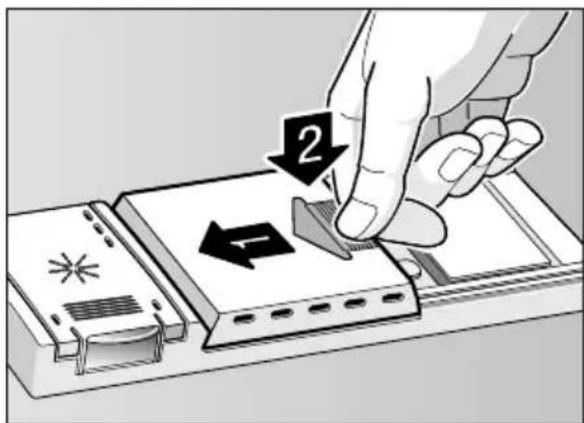

• Fermez le couvercle du compartment à détergent. Pour ce faire, (1) faites couilisser le couvercle du compartment jusqu'en position fermée et (2) à la fin appuyez légarement dessus pour que l'obturator encrante audiblement.

Si vous utilisez des pastilles, consultez l'emballage fourni par le fabricant pour savoir où les placer (par ex. panier à couverts, compartmentement à détermagent, etc.). Veillez, lorsque vous utilisez des pastilles, à ce que le couvercle du compartmentement à détermgent soit également fermé.

Conseil

Si la vaisselle est peu sale, une quantité de détergent légarement inférieure à celle indiquée suffira habituèlement.

Vous pouvez vous procurar des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-venture (voir auaverso).

Detergent mixte

Outre les détergents conventionnels à formule unique, toute une série de produit à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, autre le détermgent, un produit de rincege et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de durété précis (21°dH généralement). Au-delà de cette durété, il faut rajouter du sel et du liquide de rincege.

Dés que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de sechage.

Remarques

• Vous obtiendrez des résultats de lavage et de séchage optimaux avec des déterments à fonction unique associés à du sel et du produit de rincege utilisés séparément.
• En présence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidus de détergent non dissous risquent de rester. Les détergents en poudre convennent moins avec ces programmes.
• Dans le programme « Intensif » (selon le modele), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face interieure de la porte de l'appareil.
• Mème si est allumé levoyant indiquant un manque de produit de rinceage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés.
• Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau : ne saisissez l'enveloppe protectrice qu'avec les doigts secs et ne mettez ce détermagent que dans le compartmenten t à cet effet entierrickent sec, sinon l'enveloppe risque de coller.
• Si vous passez des détergents mixtes à un détermagent à fonction unique, veillez bien à ce que l'adoucisseur d'eau et la quantité de produit de rincege soient régles sur la valeur correcte.

Tableau des programmes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre apparéil indique les programmes spécifique et leur configuration.

Type de vaisselle	Type de salissure Programme Fonctions		d'appoint possibles	Déroulement du programme
casseroles, poêles, vaisselle et couverts inaltérables	résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus alimentaires contenant de l'amidon ou de l'albumine / des protéines	Intensif 70°	tous	PrélavageLavage 70°Rinçage intermédiaireRinçage 70°Séchage
		Normal 65°		PrélavageLavage 65°Rinçage intermédiaireRinçage 70°Séchage
vaisselle mixte et couverts	résidus alimentaires domestiques habituels, légèrement séchéés	Eco 50°		PrélavageLavage 50°Rinçage intermédiaireRinçage 65°Séchage
vaisselle et couverts délicats, matières plastiques et verre croignant les variations de température	résidus alimentaires frais, peu adhérents	Délicot 40°	Cycle accéléré Demi-charge	PrélavageLavage 40°Rinçage intermédiaireRinçage 55°Séchage
		Rapide 45°	aucune	Lavage 45°Rinçage intermédiaireRinçage 55°
tous types de vaisselle	lavage à froid, nettoyage intermédiaire	Prélavage	aucune Préavage

Sélection de programme

Vous pouvez désir un programme adaptable au type de vaisse et au degré de salissure.

Remarques concernant les laboratoires d'essai

Sur demande adressée par courrier à [e-mail], les laboratoires d'essay seront informés sur les conditions applicables aux essais comparatifs.

Il faut indiquer le numéro de l'appareil (E-Nr.) et la date de fabrication (FD) que vous trouvrez sur la plaque signalétique [33] fixée contre la porte de l'appareil.

Fonctions supplémentaires Fonctions de base

• Selon le modele

Réglage par les touches Options 4.

La fonction >>Cycle accéléré<< permutation de réduire de 20 à 50% la durée du programme de lavage choisi. La modification respective du temps de marche apparait à l'indicateur chiffré 8. Pour obtenir des résultats de lavage optimaux malgré une durée de marche courte, l'appareil accroit sa consommation d'eau et d'énergie.

Demi-charge

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économique de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartment une quantité de dédTangent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.

h. Départ différé *

Vous pouvez différer le départ du programme de 19 heures maximum, par pas d'une heures.

• Enclenanche l'interrupteur principal 1.
• Appuyez sur la touche Départ différé jusqu'à ce que l'indicateur numérique 8 se trouve sur h.
• Appuyez sur la touche Départ différé jusqu'à ce que l'heure affichée corresponde à ce que vous souhaitez.
• Pour effacer le départ différé, appuyez sur la touche Départ différé jusqu'à ce que la mention Oh s'affiche à l'indicateur numérique 8.

Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.

Données de programme

Vous trouvrez les données du programme (chiffres de consommation) dans la notice succincte. Elles se refere nt a des conditions normales et a la valeur 4 sur laquelle la durete de l'eau a ete reglee.Differents facteurs tels que la temperature de I'eau ou la pression dans les conduites peuvent provoquer des derives.

Aquasensor

• Selon le modele

L'Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l'eau de lavage. L'appareil emploie l'Aquasensor de façon spécifique, selon le programme. Si l'Aquasensor est actif, de l'eau de rincage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d'eau de 2 à 4 litres. Si l'eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. En mode

Automatique, l'appareil adapte en outre la température et la durée de marche au degré de salissure.

Enclenchement de l'appareil

• Ouvrez complètement le robinet d'eau.
  -Fermez la porte.
• Reglez le programmateur 3 sur le programme youlu.
• Enclenchez l'interrupteur principal 1. A l'indicateur numérique 8 s'affiche la durée prévisible du programme.
• Le déroulement du programme commence.

Affichage du temps de marche restant

Après avoir choisi un programme, le temps de marche restant du programme s'affiche 8.

Le temps d'exécution du programme est conditionné par la température de l'eau, la quantité de vaisselle ainsi que par le degré de salissure et peut varier (selon le programme choisi).

fr

Fin du programme

Le programme prend fin lorsque la valeur s'affiche à l'indicateur numérique 8.

Mise hors tension de l'appareil.

Peu de temps après la fin du programme :

• Ramenez l'interrupteur principal 1 en position eteinte.
• Ouvrez la porte.
• Refermez le robinet d'eau (inutile en présence de l'Aqua-Stop).
• Enlevez la vaisselle une fois refroidie.

Mise en garde

Après la fin du programme, au moment de ranger la vaisselle, veuillez ouvrir en grand la porte de l'appareil et ne pas la laisser entrebaillée. La vapeur d'eau encore susceptible d'en sortir risquerait d'endommager le plan de travail s'il craint la vapeur.

Interruption du programme

• Ramenez l'interrupteur principal 1 en position eteinte.
  Les voyants lumineux s'eteignent.
  Le programme reste méorisé.
  Si vous avez ouvert la portesur un apparéil raccordé à l'eauchaude ou en train de chauffer, laissezz-la entrebailée pendant quelquesminutes et refermez-la ensuite. Sinonla portede l' apparéil risque de s'ouvrirbrutalement sous I'effet de I'expansionde la vapeur (surpression) ou de I'eau risque de sortir de I' apparéil.
• Pour poursuivre le programme, remettez l'interrupteur principal en position allumée.

Abandon du programme (Remise à zéro)

• Seulement si l'interrupteur principal se trouve en position enclenchée: Amenez le programmateur 3 sur la position Reset. Au bout de 3 secondes environ, un s'affiche à l'indicateur numérique 8.
• Le déroulement du programme prend env. 1 minute.
• Ramenez l'interrupteur principal 1 en position eteinte.

Changement de programme

Vous pouvez changer de programme au cours des 2 premières minutes consécutives à l'allumage de l'appareil. Si vous changez ultérieurement de programme, l'appareil meèn à son terme une séquence de programme entamée (le lavage par exemple). Le nouveau temps restant se compose du temps restant de la séquence précédente et du temps restant du programme nouvellement choisi.

Sechage intensif

Le rinceage avec produit a lieu à une température plus élevé pour parvenir à un meilleur résultat de sechage.

La durée de marche peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates!)

-Fermez la porte.
- Maintenez la touche B enforcée et appuyez sur l'interrupteur principal 1 jusqu'à que l'indicateur numérique s'allume.
- Rê l'â c h e z c e s d e u À l'indicateur numérique 8 apparaît la valeur réglée en usine (arrêt) ou I (marche).

Pour modifier ce réglage :

Le fait d'appuyer sur la touche B
vous permet d'activer
ou désactiver le séchage intensif.
- Ramenez l'interrupteur principal 1 en position eteinte.

La valeur réglee est mémorisée.

Entretien et nettoyage

Pour éviter tout problème, il est recommandé de contrôle et d'entretenir régulièrement votre apparéil. Vous gagnerez ainsi du temps et évitez les ennuis.

Etat général de la machine

• Vérifiez l'absence de dépôts deGRAISSÉ et de calcaire dans l'enceinte de lavage.

Si de tels dépôts existent :

• Emplissez le compartment à détergent de détergent. Faites fonctionner l'appareil à vide régle sur le programme représentant la température de rincege maximale.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécialement adaptés aux lave-vaisselle.

• Essuyez le joint de porte régulierement à l'aide d'un essuie-tout humide.

Pour nettoyer votre lave-vaisse, n'utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Essuyez régulierement la face frontale de l'appareil et le bandeau à l'aide d'un essui-tout légarement humecté; de l'eau et un peu de produit vaisselle suffisent. Evitez les éponges munies d'un revêtement réche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.

Sur les apparèils en acier inox : pour écarter le risque de corrosion, évitez d'utiliser des essuie-tout en matière ép undergone ou lavez-les plusieurs fois à fond avant de vous en servir.

Mise en garde

N'utilisez jamais d'autres produits nettoyants domestiques à base de chloré! Risques pour la santé !

Sel spécial et liquide de rinceage

• Contrôlez les indicateurs de manque de produit 6 et 7. Rajoutez le cas échéant du sel et / ou du liquide de rinceage.

Filtres

Les filtres 28 écarent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.

Le système filtrant se compose d'un filtré grossier, d'un filtré fin plat et d'un microfiltré.

• ÀpRES chaque lavage, vérifie la présence de résidus dans les filtres.

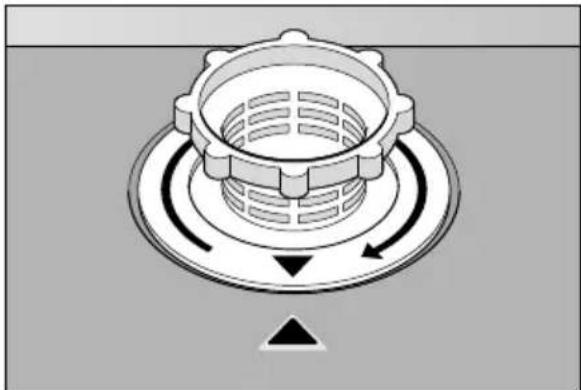

• Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.

• Enlevez les résidus éventuels et nettoyez les filtrres sous l'eau du robinet.

• Remontez le système filtrant dans l'ordre chronologique inverse et voirlez à ce que les flèches se regardent après la fermeture.

fr

Bras d'aspersion

Le calcaire et les impuretés presents dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [22] et [24].

• Contrôlez si les buses de sortie des bras d'aspersion sont bouchées.
• Dévissez le bras d'aspersion supérieur [22].
• Tirez le bras d'aspersion inférieur 24
  vers le haut pour l'extraire.

• N et t o y e z I e s b n l'eau courante.
• Faites réencranter les bras d'aspersion ou revissez-les à fond.

Remédier soi-même aux petits défauts

L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidien solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redévenir rapidement opérationnel. Le récapitatatif suivant vous permettra de tracer les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer.

Remarque

Si pendant le lavage de la vaisse l'appareil s'arrête sans motif apparent, commencez par executer la fonction Abandonner programme (Reset). (Voir le chapitre Fonctions de base)

Mise en garde

Rappelez-vous ceci : les réparations sont exclusively réservées à des spécialistes. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations inexplètes n ou l'emploi de pieces autres que d'origine peuvent entraîner des dégats et exposent l'utilisateur à des risques considérables.

Pompe de vidange

Les résidus alimentaires grossiers provenant de l'eau de lavage et non retenus par les filtres risquent de bloquer la pompe de vidange. Le pompage de l'eau de vidange n'a pas lieu et cette eau reste au-dessus du filtré.

Dans ce cas :

• Commencez toujours par débrancher l'appareil du secteur.
• Retirez le panier inférieur.
• Demontez les filtres [28]. (Voir le chapitre « Maintenance et nettoyage »)

• Retirez l'eau ; aidez-vous si nécessaire d'une éponge.

• A l'aide d'une cuillere, faites levier pour soulever ( comme illustré) le couvercle de pompe, jusqu'à ce qu'un déclic se fasse entendre, ensuite appliquez le doigt contre la nervure et détachez le couvercle.

• Contrôlez l'absence de corps étrangers dans le compartment de lavage et enlevez-les le cas échéant.
• Remettez le couvercle dans sa position d'origine, poussez-le puis faites-le encranter.

• l n c o r p o r e z I e s

Remarque

Si le couvercle n'a pas encranto
correctement, cela peut provoquer
une interruption du programme
et la mention « Robinet d'eau »
5 s'affiche.

... A la mise en marche

L'appareil ne fonctionne pas.

• Le disjoncteur / les fusibles domestiques ne marchent pas.
• Vous n'avez pas branché la fiche mâle de l'appareil dans la prise de courant.
• Vous n'avez pas correctement fermé la porte de l'appareil.

... sur l'appareil

Lebrasd'aspersioninférieurestdifficile àtourner.

• Bras d'aspersion bloqué.

La porte est difficile à ouvrir. *

-La protection enfants est active. Les instructions de desactivation se trouvent derriere dans la couverture. * Selon le modele

Impossible de fermer le couvercle du compartment à détergent.

• Compartiment à détergent excessivement rempli ou mecanisme bloqué par des résidus de détergent collés.

Résidus de détergent dans le compartmenté à détergent.

• L'intérieur du组成部分 était humide au moment où vous l'avez rempli.

Levoyant de manque de sel 6 et / ou de manque de liquide de rincege 7 est eteint.

• L'indicateur / Les indicateurs d'ajout est / sont eteint(s).
• Présence de suffisamment de sel / liquide de rincage.

L'indicateur de manque de se spécial 6 s'allume.

Absence de sel. Ajoutez du sel spécial.

fr

Mention « Robinet d'eau » allumée

• Le robinet d'eau est fermé.
• Arrivée d'eau interrompue.
• Flexible d'arrivée d'eau plié.

• Le filtré situé dans l'orifice d'arrivée d'eau est bouché.

• Éteignez l'appareil puis débranchez sa fiche mâle de la prise de courant.

• Ramenez le robinet d'eau en position fermée.

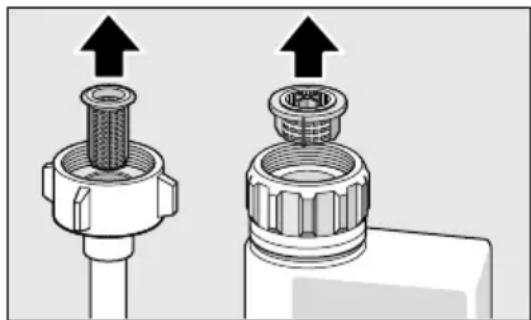

  -Nettoyezle filtresitué dans le flexible d'arrivee d'eau.

• Remettez l'appareil sous tension.
• Ouvrez le robinet d'eau.

• Enclenchez l'appareil.

• A la fin du programme, présence d'eau dans l'appareil.

• Flexible de vidange bouché ou plié.
• Pompe de vidange bloquée, le couvercle de la pompe de vidange n'est pas encranto (voir Pompe de vidange).
• F i l t r e s b o u c h
• Le programme n'est pas encore terminé. Attendez la fin du programme ou executez la fonction « Reset »

... au lavage

Dégagement inhabituel de mousse

• Présence de produit de lavage de la vaisselle à la main dans le réservoir de liquide de rincege. Le produit de rincege renversé provoque un dégagement excessif de mousse ; pour cette raison, enlevez-le avec un essuie-tout.

L'appareil s'immobilise pendant le lavage.

• Une coupure de courant s'est produit.
• Arrivée d'eau interrompue.

Bruit de claquement (vannes de replissage)

• Ce bruit est provoqué par le tracé de la conduite d'eau et n'a aucune répercussion sur le fonctionnement de l'appareil. Problème sans solution.

Bruit de battement / de vaisselle qui s'entrechoque pendant le lavage

• L e b r a s d ' a s p e r s d'aisselle.
• Pièces de vaisselle mal rangées.

... la vaisseille

Résidus d'aliments sur la vaisse.

• Vaisselle rangée trop serrée, panier à vaisselle trop rempli.
• Trop peu de détergent.
• Programme de lavage pas assez intense.
• Rotation du bras d'aspersion génée.
• Buses des bras d'aspersion bouchées.
• F i l t r e s b o u c hés .
• Filtres incorrectement en place.
• La pompe de vidange est bloquée.
• Les paniers supérieurs croit et gauche ne se trouvent pas régles à la même hauteur.

Résidus de thé ou de rouge à levres encore Presents.

• L'effet blanchissant du détergent est é s trop faible.

• Température de lavage trop basse.

• Pas assez de détergent / détergent inadéquat.

Taches blanches sur la vaisselle / les verres restent laiteux.

Si vous utilisez un détergent sans phosphate, des dépôts blancs risquent facilement d'apparaître sur la vaisse et les parois interieures de l'appareil si l'eau de votre région est dure.

• Pas assez de déterment / déterment inadéquat.
• Choix d'un programme pas assez intense.

• Pas / Trop peu de produit de rençage.

• Pas / Trop peu de Sel spécial.

• Adoucisseur d'eau réglé sur une valeur erronée.
• Bouchon du réservoir de sel pas complètement visse.

Adressez-vous au fabricant de détergent en particulier dans les cas suivants:

• la vaisse est très mouillé à la fin du programme.
• des dépôts calcaires apparaisent.

Verres opacifiés, d'une autre couleur, dépôts pas lavables

• Détergent inadapte.
• Verres pas lavables au lave-vaisselle.

Stries sur les verres et les couverts, verres d'un aspect métallique.

-Trop de liquide de rincage.

Autres couleurs sur les pieces en plastique.

• Pas assez de détermeng / détermeng inadéquat.
• Choix d'un programme pas assez intense.

Taches de rouille sur les couverts.

• Couverts non inoxydables.
  Teneur en Sel excessive de I'eau de lavage vu que le bouchon du réservoir de sel n'a pas ete visse a fond, ou que du sel a ete renversé au moment d'en rajouter.

Vaisse pas seche.

• Vous avez ouvert la porte de l'appareil trop tôt et sorti la vaissele également trop tôt.
• Vous avez besoin un programme sans sechage.
• Pas assez de liquide de rinceage / liquide de rinceage inadéquat.
• Activez le séchage intensif.
• Le détergent mixte utilisé offre une mauvaise performance de séchage. Utilisé du liquide de rincege (réglage : voir le chapitre Liquide de rincege).

Service après-venture

Si vous ne parvenez pas à supprimer le défaut, veuilles s.v.p. vous adresser à votre service après-vente. Vous trouverez les donnéesces vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annulaire ci-joint du service après-vente. Lors de votre appel, veuilles indiquer le numero de l'appareil (E-Nr. = 1) et le numero FD (FD = 2) inscrit sur la plaque signalétique [33]. Cette derniere se trouve contre la porte de l'appareil.

Faites confiance aux compétences du fabricant. Adressez-vous à nous. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pieces de rechange d'origine adaptées à vos apparèils electroménagers.

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant:

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Consignes de sécurité

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
• Le lave-vaisselle ne doit pas etre branché sur le secteur lors de I'installation.
• Assurez-vous que le système à conducteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique 33 du lavevaisselle.
• Si le cordon de raccordement au secteur équipant l'appareil s'endommage, il faudra le replacer par un cordon de raccordement particulier.

Pour éviter des risques inutiles, cette opération est réservée au service après-venture.

• Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement.
• N'encastrez les apparèils intégrables ou aptes à l'encastrement sous un plan de travail que si ce dernier a été visse avec les meubles voisins afin de garantir le maintain d'aplomb de l' apparèil.
• N'installez pas l'appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, fours ou d'autres appareils générateurs de chaleur); ne l'encastrez pas non plus sous une table de cuisson.
• Une fois l'appareil est collé, il faut que sa fiche mâle demeure aisément accessible.
• Selon le modele : Le boitier en plastique du raccord d'eau contient une electrovanne. Dans la gaine du flexible d'arrivee d'eau se trouvent le cable et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boitier en plastique dans l'eau.

Mise en garde

Si l'appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir létáralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.

Livraison

Le bon fonctionnement de votre lavevaisselle a ete soigneusement controlea l'usine.De petites taches d'eau sont restees dans l'appareil. Elles disparaiscent cependant apres le premier lavage.

Données techniques

Poids :

max. 53kg

Tension :

230 V, 50 Hz

Puisance raccordee :

2,3 kW

Fusible / Disjoncteur :

10/13A

Pression de l'eau :

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar). En présence

d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

au minimum 10 litres / minute

Température de l'eau :

l'eau froide ; température max. 60^ avec l'eau chaude.

Mise en place

Les cotes de montage nécessaires

figurent dans les instructions de montage.

Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette

opération, veillez à ce que l'appareil soit bien stable.

• Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.

• L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si après l'encastrement la fiche mâle n'est plus librement accessible, il faudra, pour respecter les prescriptions de sécurité applicables, prévoir côté secteur un dispositif de coupure tous pôles avec une ouverture d'au minimum 3 mm entre les contacts.

Branchement des eaux usées

• Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement.

• Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes.

Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.

Branchement d'eau d'appoint

• Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage.

Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou,enroule sur lui-même.

• Lorsque vous remplacez l'appareil, utilisez toujours un flexible d'arrivée d'eau neuf.

Pression de l'eau :

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar). En présence

d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres / minute

Température de l'eau :

préfére l'eau froide ; température

max. 60^ avec I'eau chaude.

fr

Branchement électrique

• Ne raccordez l'appareil qu'a une prise règlementairement installée débitant du 230 V et 50 Hz alternatif et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique [33].
• La prise doit être proche de l'appareil et librement accessible après l'encastrement.
• Les modifications du branchement sont exclusivement réservées à des spécialistes.
• S'il faut doter le cordon de raccordement au secteur d'un prolongateur, procurez-vous le exclusivement auprès du service après-vente.
• En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole. Lui seul garantit que les prescriptions actuellesment en vigueur sont remplies.

Démontage

lci aussi, respectez la chronologie des étapes de travail.

• Debranchez l'appareil du secteur electrique.
• Fermez le robinet d'arrivée d'eau.
• Défaites le raccord d'eau usée et le raccord d'eau du robinet.
• Desserrez les vis de fixation situées sous le plan de travail.
  -Sinecessaire,demontezlaplinthe.
• Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle et attachez les pieces mobiles.

Pour vidanger l'appareil, procédez comme suit :

• Ouvrez le robinet d'eau.
• Fermez la porte.
• Sélectionnez le programme Eco éç.
• Enclenchez l'interrupteur principal 1. A l'indicateur numérique 8 s'affiche la durée prévisible du programme. Le déroulement du programme commence.
• Attendez que 4 minutes env. s'écoulent.
• Amenez le programmateur 3 sur la position Reset. La mention apparait a l'indicateur numérique 8.
  -Au bout d'une minute supplémentaire Ramenez l'interrupteur principal 1 en position eteinte.
• Fermez le robinet d'eau.

Netransportez

l'appareil que verticallement.

(Afin qu'il ne pénétre pas d'eau résiduelle dans la commande de l'appareil ; elle provoquerait un déroulement erroné du programme.)

Protection antigel

Si l'appareil se trouve dans un local menace par le gel (résidence secondaire p. ex.), il faudra le vidanger entièrement (voir la rubrique Transport).

• Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau et laisserz l'eau couler.

Mise au rebut

Tant l'emballage d'appareils neufs que les apparêils usages contiennent des matières premières de valeur et des matières recyclables.

Veuillez éliminer les pieces détachées après les avoir triées par matières.

Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune / ville.

Emballage

Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS< polystyrene). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique.

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison »

Appareils usages

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l'élimination »

Cet apparéil est labélisé conformément à la directive française 2002/96/CE sur les apparêils ELECTriques et électroniques (waste electrical and electronic equipement - WEEE). Cette directive définit le cadre d'une reprise et d'une revalorisation des apparêils usages en vigueur sur le tout le territoire de l'Union.

Sous réserve de modifications.

Protection enfants (verrouillage de la porte) *

40 Activer la protection enfants.
41 Ouvrir la porte avec la protection enfants activée.
42 Desactiver la protection enfants.

Fermez toujours complètement la porte de l'appareil lorsque vous vous éloignez de lui. C'est à cette condition seulement que vous protégerez vos enfants contre des risques possibles.

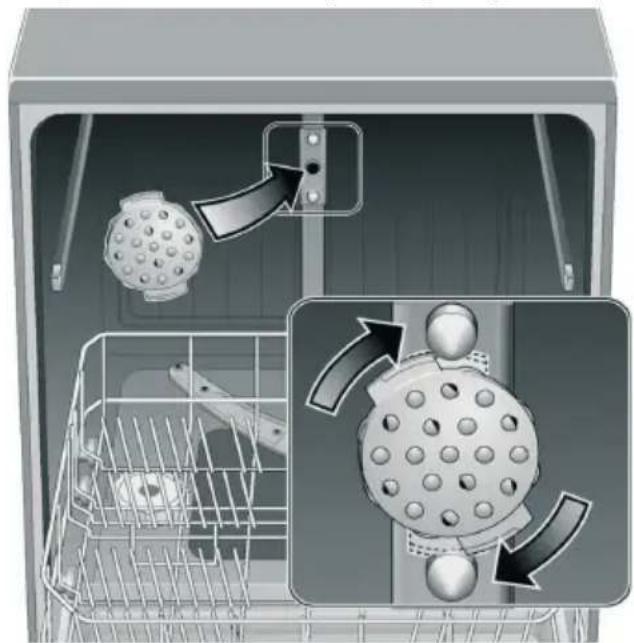

Tête pulverisatrice pour plaque à pâtisserie *

Cette douchette vous permet de nettoyer les grandes plaques, les grilles ainsi que les assiettes faisant plus de 30 cm de diamètre (assiettes pour plats gourmands, assiettes à pâtes, assiettes décoratives). Pour ce faire, retirez le panier supérieur et mettez la tête pulverisatrice en place, comme indiqué sur le dessin.

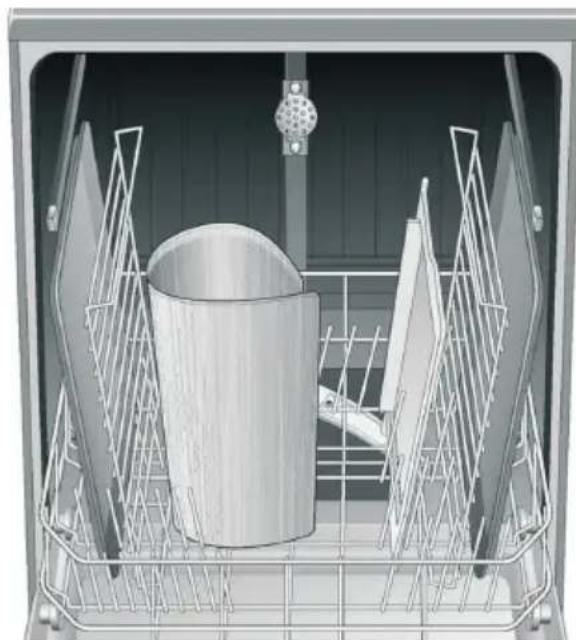

Afin que le jet pulvériséatteigne toutes les pieces,veuillez ranger les plaques comme le montre la figure (au maximum 2 plaques et 2 grilles).

Ne faites marcher le lave-vaisselle qu'équipé du panier supérieur ou de la tête pulvérisatrice pour plaques à pâtisserie.

• selon le modele
