Retrouvez gratuitement la notice de l'appareil VVD64N03EU VIVA au format PDF.
| Caractéristiques techniques | Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++ |
|---|---|
| Dimensions | Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm |
| Programmes de lavage | 6 programmes, dont éco, intensif, rapide et délicat |
| Consommation d'eau | 9 litres par cycle |
| Utilisation | Commandes électroniques, affichage LED, départ différé jusqu'à 24 heures |
| Entretien | Filtres amovibles, cycle de nettoyage automatique |
| Sécurité | Système de sécurité anti-débordement, verrouillage de porte |
| Informations générales | Garantie de 2 ans, niveau sonore de 44 dB, compatible avec les tablettes de lavage |
1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Les dimensions du lave-vaisselle VIVA VVD64N03EU sont les suivantes :
Ces mesures sont standard pour ce modèle et permettent de vérifier l'adéquation de l'appareil à l'espace prévu dans votre cuisine.
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice VVD64N03EU - VIVA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VVD64N03EU de la marque VIVA.

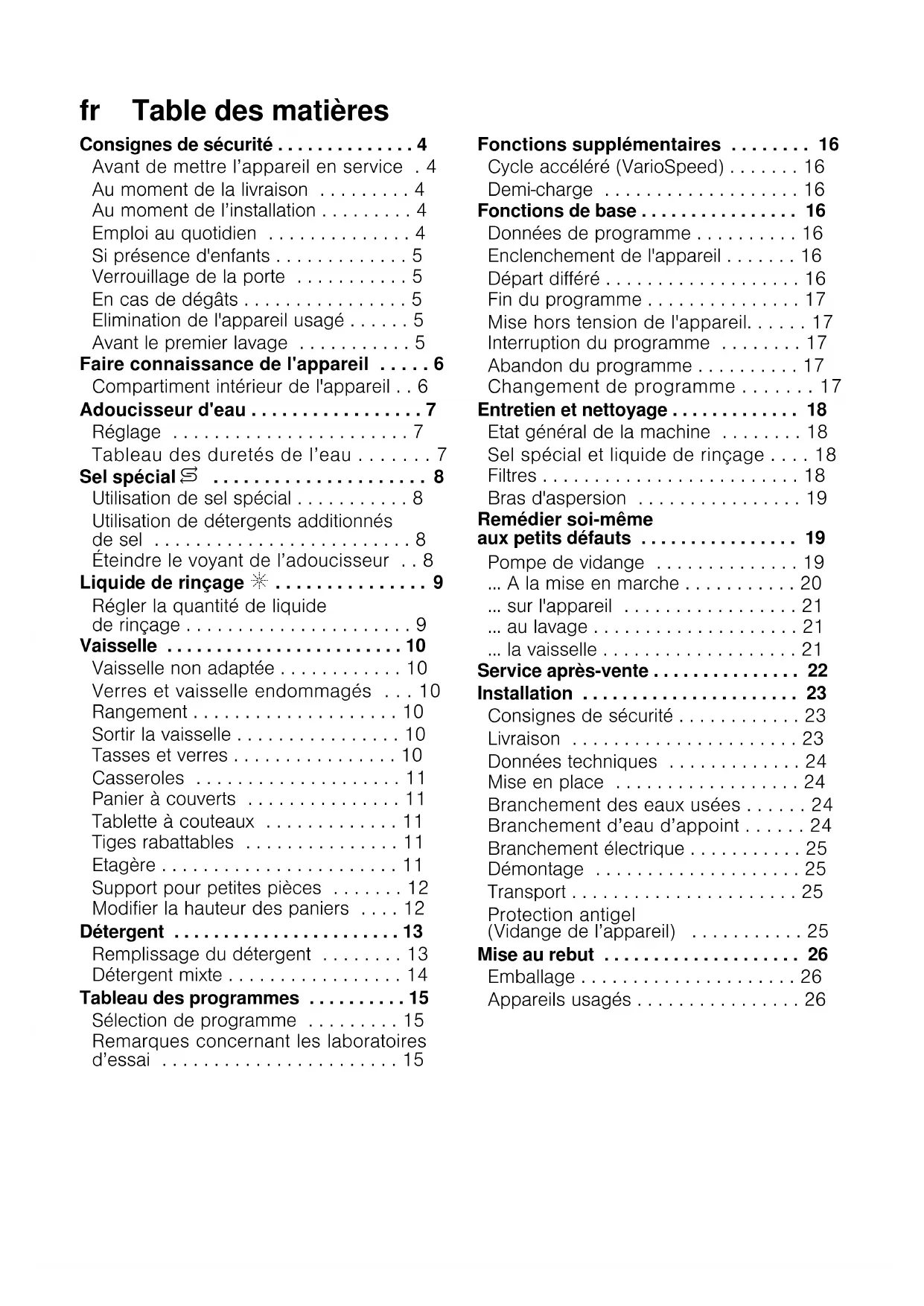

Avant de mettre l'appareil en service . 4
Au moment de la livraison 4
Au moment de l'installation 4
Emploi au quotidien 4
Si presence d'enfants 5
Verrouillage de la porte 5
En cas de dégats 5
Elimination de l'appareil usage 5
Avant le premier lavage 5
Compartment interieur de l'appareil . . 6
Réglage 7
Tableau des durétés de l'eau . 7
Utilisation de sel spécial 8
Utilisation de détergents additionnels de sel 8
Eteindre le voyant de l'adoucisseur . . .
Régler la quantité de liquide de rinceage 9
VaisseI non adaptee 10
Verres et vaisselle endommages 10
Rangement 10
Sortir la vaisse 10
Tasses et verres 10
Casseroles 11
Panier a couverts 11
Tablette a couteaux 11
Tiges rabattables 11
Etagere 11
Support pour petites pieces 12
Modifier la hauteur des paniers 12
Remplissage du détergent 13
Detergent mixte 14
Selection de programme 15
Remarques concernant les laboratoires
d'essai 15
Cycle acceleré (VarioSpeed) 16
Demi-charge 16
Données de programme 16
Enclenchement de l'appareil 16
Départ différé 16
Fin du programme 17
Mise hors tension de l'appareil. 17
Interruption du programme 17
Abandon du programme 17
Changement de programme 17
Etat general de la machine 18
Sel special et liquide de rinceage . . . 18
Filtres 18
Bras d'aspersion 19
Pompe de vidange 19
...A la mise en marche 20
...sur l'appareil 21
au lavage 21
... la vaisselle 21
Consignes de sécurité 23
Livraison 23
Données techniques 24
Mise en place 24
Branchement des eaux usées 24
Branchement d'eau d'appoint 24
Branchementélectrique. 25
Démontage 25
Transport 25
Protection antigel (Vidange de I'appareil) 25
Emballage 26
Appareils usages 26
Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.
Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'appareil doit changer un jour de propriété.
Pour savoir comment installer et raccorder correctement l'appareil, lisez le chapitre « Installation ».
N'utilisez le lavevaisselle que dans votre foyer et seulement dans le but indiqué : pourlaver la vaisselle de votre foyer.
Les personnes, enfants compris, qui en raison de leur capacité physiques, sensorielles ou intellectuelles, ou qui par manque d'expérience ou de connaissances ne sont pas en mesure de se servir de l'appareil de manière sure, ne pourront utiliser cet apparéil que sous surveillance ou après en avoir reçu instruction d'une personne responsable.
Les couteaux et autres ustensiles à arêtes tranchantes devront être rangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette * à couteaux.

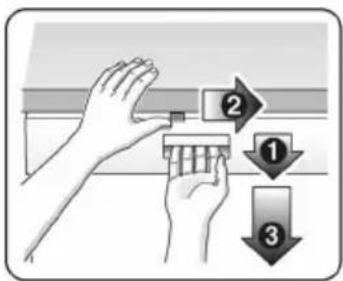

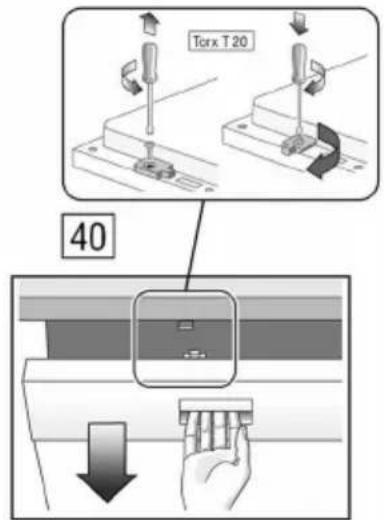

La description de la protection-enfants se trouve derrière dans la jaquette.
Les enfants risquent de s'enfermer dans l'appareil (risque d'étouffement) ou de se retrouver dans d'autres situations dangereuses.
Pour cette raison : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.
Votre apparéil a été testé avant de quitter l'usine. Pour-retirer les restes d'eau d'essai eventuellement encoreopsis, lavez la première fois sansvaisselle, apparéil régèle sur la plus haute température.
A cette fin, versez le sel spécial, le liquide de rinceage et le détermgent par les orifices de replissage prevus à cet effet.
Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans l'enveloppe.
Le texte fait reference aux différents numeros de position qui y figurent.
1 Interrupteur principal
2 Touche d'ouverture de porte
3 Départ différé
4Voyant de fin de programme
5 Indicateur de replissage du sel
6 Indicateur de manque de liquide de rincage
7 Fonctions supplémentaires **
8 Touches de programmation **
20 Panier à vaisse lsupérieur
21 Tablete à couteaux *
22 Bras de lavage rotatif supérieur
23 Etagère *
24 Bras de lavage rotatif inférieur
25 Flotteur ***
26 Panier à vaisselle inférieur
27 Réservoir de sel spécial
28 Filtres
29 Panier a couverts
30 Reservoir de liquide de rincage
31 Compartiment à détergent
32 Verrou de fermetre du compartment à détergent
33 Plaque signalétique
*** Le flotteur [25] évite que trop d'eau ne penètre dans le compartment interieur de l'appareil. L'entretien, ainsi que le montage / démontage, doit être effectué uniquement par le service après-vente.
Pour obtenir un bon résultat de lavage, le lave-vaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaitront sur la vaisselle et l'intérieur de l'appareil.
Il faut adoucir l'eau du robinet représentant une durée supérieure à 12^ fH Ceci a lieu à l'aide d'un sel spécial (sel de régénération) situé dans l'adoucisseur du lave-vaisselle.
Le réglage, donc la quantité de Sel requise, dépend de la durée de l'eau du robinet dans votre région (voir le tableau).
La quantité de Sel à ajouter est régiable sur 4 niveaux dépendant de la durée de votre eau. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau).
-Ouvreza porte.
- Maintenez la touche de programmation B appuyee et enclenchez l'interrupteur principal 1, ensuite relachez les touches.
Levoyant5clignote et les touchesAetBsallument. (A la fabrication, la valeur de la durée aété régéeesur2.)

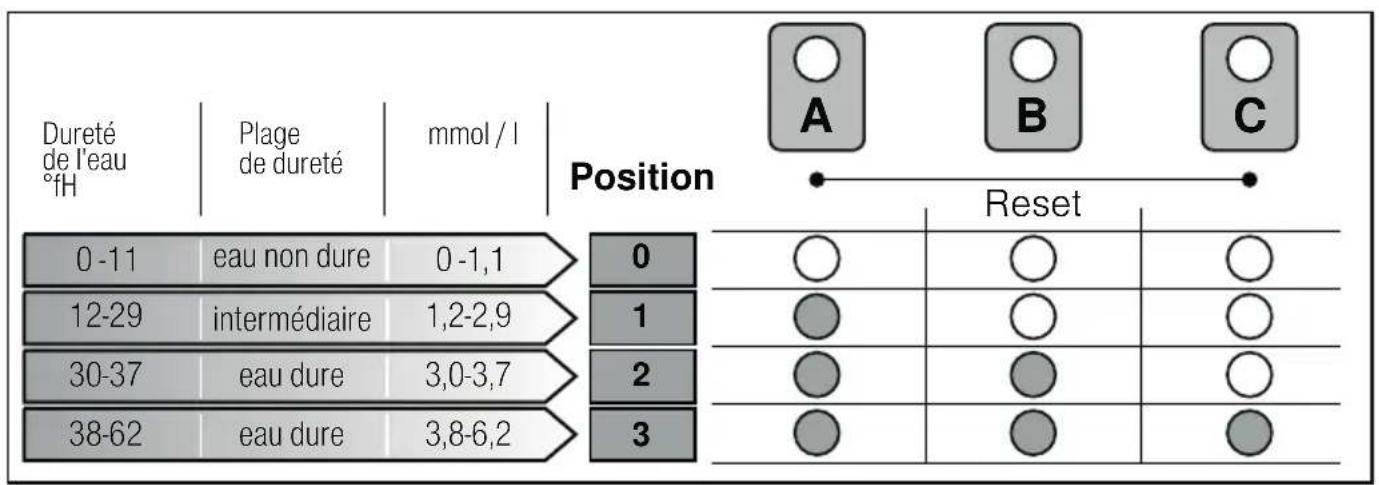

Tableau des durétés de l'eau

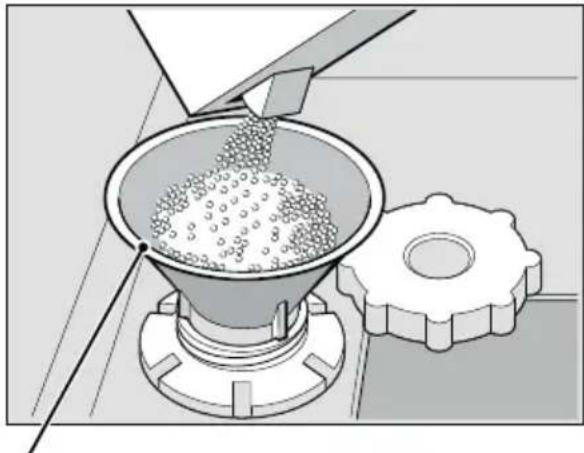

Le rajout de sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.
Ceci refoule l'eau qui s'écoule.
L'indicateur de manque de Sel 5 ne s'estint pas tout de suite, mais au bout d'un certain temps, des qu'une concentration de sel suffisante s'est formée.
Si duréte a été réglée sur « 0», aucun se à rajouter car l'appareil n'en
consomme pas en service. L'indicateur de manque de sel est eteint. L'indicateur de manque de sel est eteint. Si l'appareil a ete regle entre 1 et 3, il faudra faire le plein de sel.
Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une manière générale renoncer au sel spécial jusqu'à un degré de durété de l'eau de 21^ dH (37° fH, 26° Clarke, 3,7 mmol/l). Si l'eau présente une durétésupérieure à 21^ dH, il faudra ici aussi utiliser du sel spécial.
Rajoutez à nouveau du sel spécial des que le voyant de manque de Sel 5 s'allume sur le bandeau.
Suivant la fréquence des lavages et le réglage de la durée sur l'appareil, refaire le plein de sel de régénération ne sera nécessaire que dans peut-être plusieurs mois.

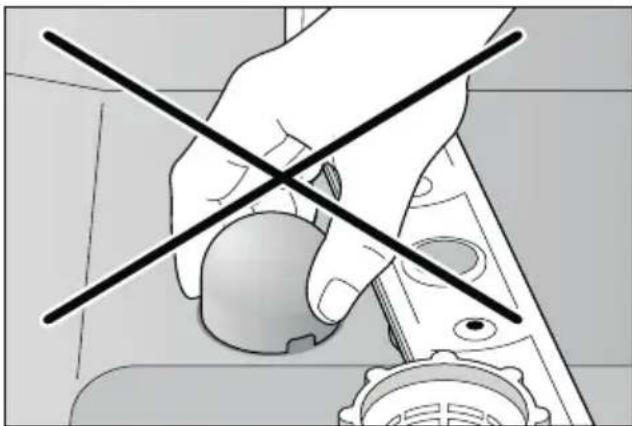

Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entrainerait la destruction de l'adoucisseur.

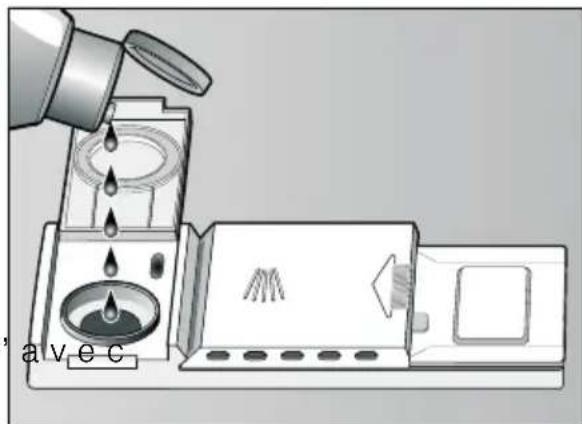

Des que l'indicateur de manque de liquide derinage 6 s'allume sur le bandeau, ceci signifie qu'il n'en reste plus que pour 1 a 2 lavages. Il faudrait rajouter du liquide de rinceage. Le liquide de rinceage sert a obtaining une vaisselle et des verres brillants et sans traces. Utilisez uniquement du liquide de rinceage pour lave-vaisselle menager.
Les détergents combinés, à additif derinçagenesontutilisablesqu de l'eau d'uneurete non supérieure à 21^ dH (37^ fH, 26^ Clarke, 3,7 mmol / I). Si I'eau presente uneurete supérieure à 21^ dH, il faudra ici aussi utiliser du produit de rinceage.

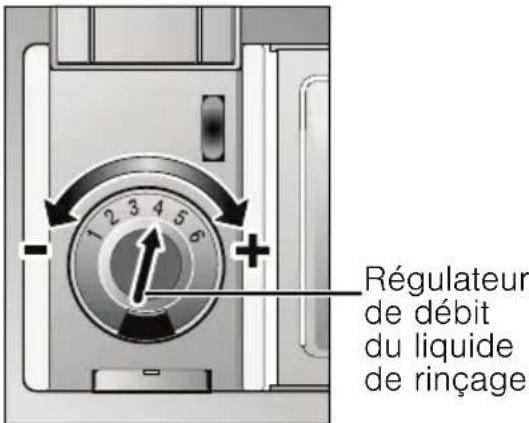

La quantité de liquide de rincege ajoutée est régable à volonte.
Le régulateur de liquide de rincege a été régled sur 4 en urine.
Ne modifies la position du régulateur que si des stries (tournez dans le sens -) ou des taches d'eau (tournez dans le sens +) sont restées sur la vaisse.
Les décorations de surglacure, les pieces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuventvenir opaques à lasuite delavages
Rangez la vaisse de telle sorte
Les très petits ustensiles ne sont pas au lave-vaisselle car ils risqueraient de tomber des paniers.
Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisse du panier inférieur, il est reconnéandable de vider l'appareil en commencer par le bas.
La vaisselle chaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaisselle jusqu'à ce que vous puissiez la saisir fermement.
Panier à vaissele supérieur 20
Panier a vaisselle inférieur 26

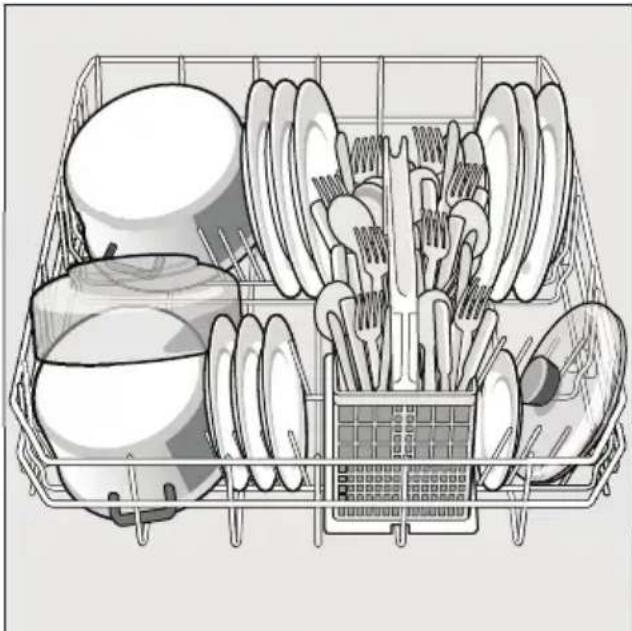

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.
Il faudrait toujours ranger les couverts non triés, avec la pointe regardant en bas. Pour éviter des blessures, déposez les pieces et couteaux longs et pointus sur la tablette à couteaux.
* selon le modele

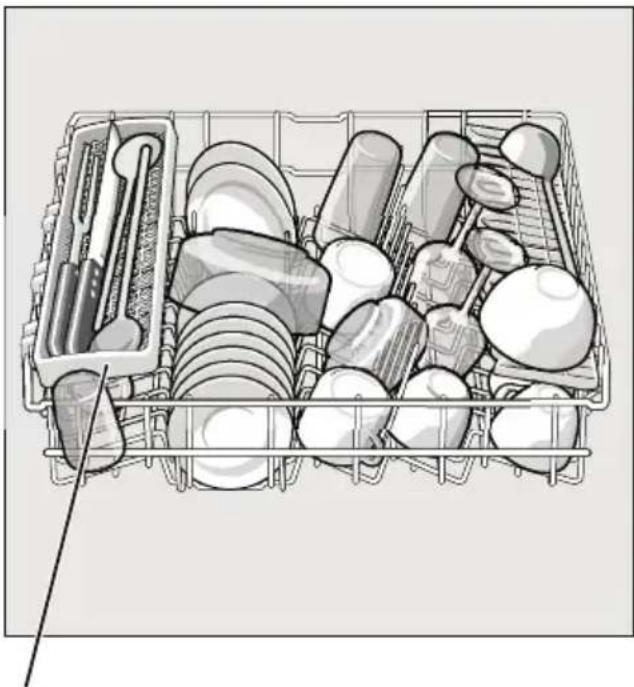

Vous pouvez ranger les couteaux longs et d'autres ustensiles en position couchée.
Pour laver les pieces de vaisse plus hautes, vous pouvez-retirer la tablette a couteaux.
Les tiges peuvent se rabattre pour mistranger les casseroles, légumiers et verres.

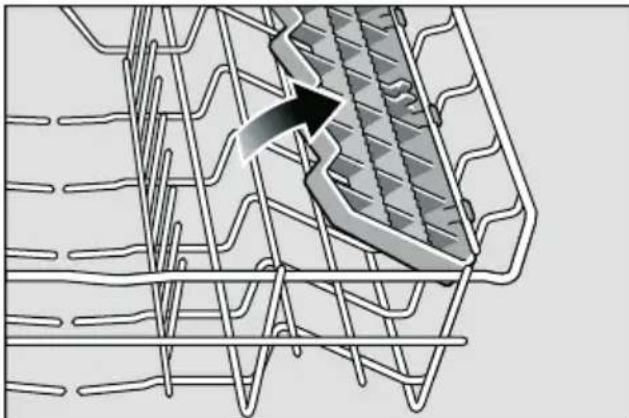

Appuyez les verres hauts et ceux à long pied contre le bord de l'étagère [23] (pas contre la vaisselle).
Les pieces longues, grands couverts, couverts à salute, grandes cuillères ou couteaux viennent se placer sur l'étagère afin de ne pas générer la rotation des bras asperseurs. Vous pouvez basculer à volonté l'étagère en et hors position.

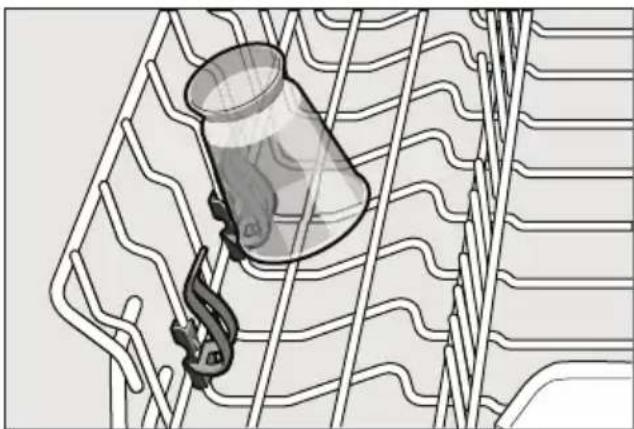

Ce support permet de retenir de manière sère les pieces en plastique légères comme par ex. les gobelets, couvercles, etc.
* selon le modele
Vous pouvez suivant besoines modifier la hauteur du panier supérieur 20 pour que les grands ustensiles aient plus de place dans le panier supérieur ou le panier inférieur.
Hauteur de l'appareil 81 cm
| Panier supérieur | Panier inférieur | |
| Niveau 1 max.ø20cm | 30cm | |
| Niveau 2 max.ø25cm | 25cm |
Hauteur de l'appareil 86 cm
| Panier supérieur | Panier inférieur | |
| Niveau 1 max.ø20cm | 34cm | |
| Niveau 2 max.ø25cm | 29cm |

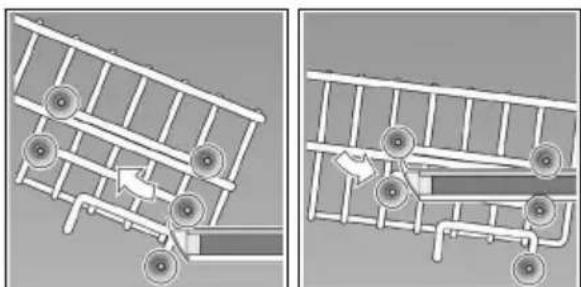

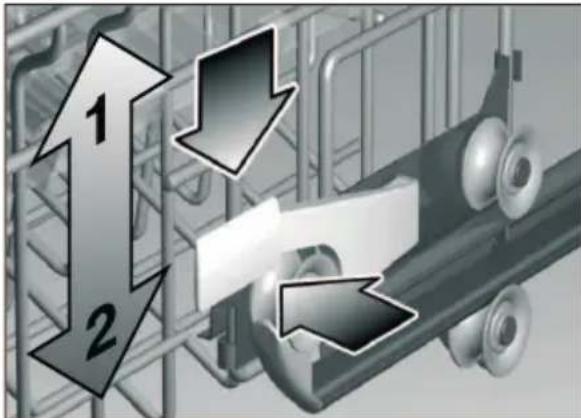

En fonction de l'agencement du panier à vaisselle supérieur équipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :
-Exrayez entiement le panier supérieur du lave-vaisselle 20
Pourle faire descendre, appuyez en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côté extérieur du panier. Ce faisant, retenez le bord latéral supérieur du panier afin qu'il nedescendepasbrutalen
Pourle remonter, saisissez le panier par le bord lateral supérieur et faites-le monter.
- Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établitra pas entre le bras d'aspersion et le circuit d'eau.
-Exrayez entiement le panier supérieur du lave-vaissele 20
- Retirez le panier supérieur et accrochez-le sur les roulettes supérieures (niveau 2) ou inférieures (niveau 1).
Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N'utilise jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de modifier le dosage de la poudre ou du détermagent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accompil toutes les tâches de nettoyage. Les détergents modernes sont performants; généralement formulés à faible niveau alcalin, ils contiennent des phosphates et des enzymes. Les phosphates lient le calcaireprésent dans l'eau. Les enzymes dégradent l'amidon et décollent l'albumine et les protéines. Les détergents sans phosphates sont plus rares. Leur aptitude àlier le calcaire étant un peu inférieure, ces détergents nécessront un dosage plus important. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intégrent des produits blanchissants à base d'oxygène.
Pour obtenir un bon résultat de lavage, lisez impératifement les consignes figurant sur l'emballage du détergent! Si vous souhaitez poser d'autres questions, nous vous recommendons de contacter les services-conseils mis en place par les fabricants de détergents.
Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des déterments et des liquides de rincege.
Si le compartmenté à détergent 31 est encore fermé, actionnez le verrou d'obturation 32 pour l'ouvrir. Ne versez le détergent que dans le compartmentement sec 31. Dosage : voir les consignes du fabricant sur l'emballage. La graduation du dosage dans le compartmenté à détergent 31 vous aidera à verser la quantité correcte de détergent en poudre ou liquide. 20 à 25 ml suffisent habituèlement si la vaissele est normalement sale. Si vous utilisez des pastilles, une seule suffit.

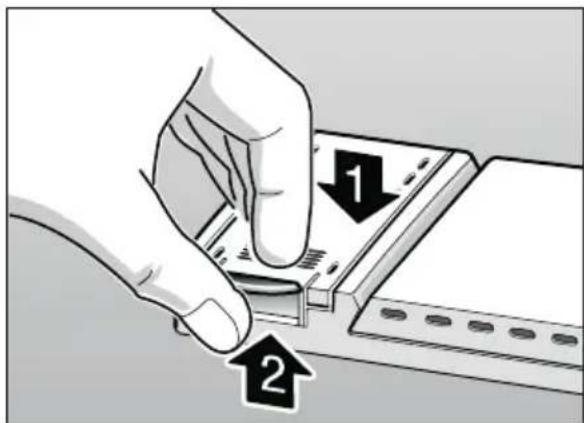

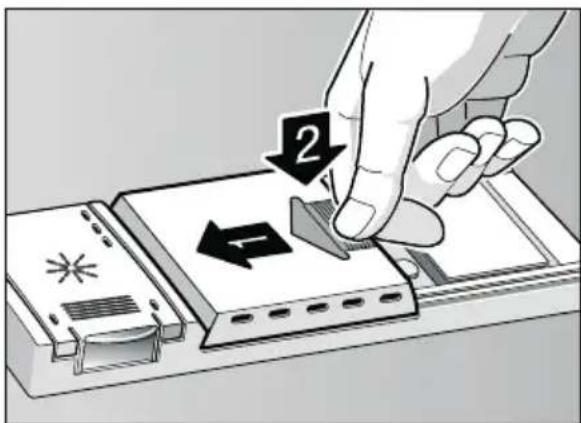

Fermez le couvercle du compartment à détergent. Pour ce faire, (1) faites couilisser le couvercle du compartment jusqu'en position fermée et (2) à la fin appuyez légerement dessus pour que l'obturator encrante audiblement.
Si vous utilisez des pastilles, consultez l'emballage fourni par le fabricant pour savoir ou les placer (par ex. panier à couverts, compartmentement à détermagent, etc.). Veillez, lorsque vous utilisez des pastilles, à ce que le couvercle du compartmentement à détermagent soit également fermé.
Si la vaisselle est peu sale, une quantité de détergent légarement inférieure à celle indiquée suffira habituèlement.
Vous pouvez vous procurar des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-venture (voir auaverso).
Outre les détergents conventionnels à formule unique, toute une série de produit à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, autre le détermgent, un produit de rincege et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protégger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de durété précis (37^ généralement). Au-delà de cette durété, il faut rajouter du sel et du liquide de rincege. Dès que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de sechage.
Vous obtiennent des résultats de lavage et de sechage optimaux avec des déterments à fonction unique associés à du sel et du produit de rinceage utilisés séparément.
En présence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidus de dédTangent non dissous risquent de rester. Les déterments en poudre convennent moins avec ces programmes.
Dans le programme « Intensif » (selon le modele), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face interieure de la porte de l'appareil.

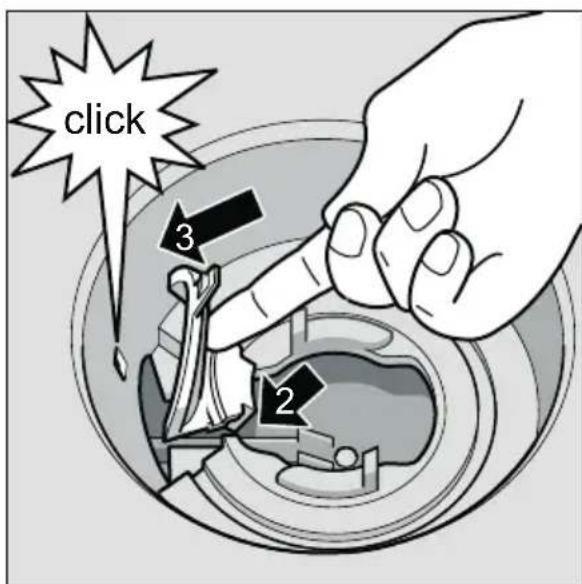

Mème si est allumé levoyant indiquant un manque de produit de rinceage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilise des détergents combinés.
Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau : ne saisissez l'enveloppe protectrice qu'avec les doigts secs et ne mettez ce détergent que dans le compartmenten t à cet effet entièrement sec, sinon l'enveloppe risque de coller.
Si vous passez des détergents mixtes à un déterment à fonction unique, voirlez bien à ce que l'adoucisseur d'eau et la quantité de produit de rinceage soient régles sur la valeur correcte.
Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre apparéil indique les programmes spécifique et leur configuration.
| Type de vaisselle | Type de salissure Programme Fonctions | d'appoint possibles | Déroulement du programme | |
| casseroles, poêles, vaisselle et couverts inaltérables | résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus alimentaires contenant de l'amidon ou de l'albumine / des protéines | Intensif 70° | tous | Prélavage Lavage 70°Rinçage intermédiaire Rinçage 70°Séchage |
| Normal 65° | Prélavage Lavage 65°Rinçage intermédiaire Rinçage 70°Séchage | |||
| vaisselle mixte et couverts | résidus alimentaires domestiques habituels, légèrement séchéés | Prélavage Lavage 50°Rinçage intermédiaire Rinçage 65°Séchage | ||
| Eco 50° | ||||
| vaisselle et couverts délicats, matières plastiques et verre croignant les variations de température | résidus alimentaires frais, peu adhérents | Délicot 40° | Cycle accéléré Demi-charge | Prélavage Lavage 40°Rinçage intermédiaire Rinçage 55°Séchage |
| Rapide 35° | aucune | Lavage 35°Rinçage intermédiaire Rinçage 55° | ||
| tous types de vaisselle | lavage à froid, nettoyage intermédiaire | Prélavage | aucune Préavage | |
Vous pouvez désir un programme adaptable au type de vaisselle et au degré de salissure.
Sur demande adressée par courrier à dishwasher@test-appliances.com, les laboratoires d'essay seront informés sur les conditions applicables aux essais comparatifs.

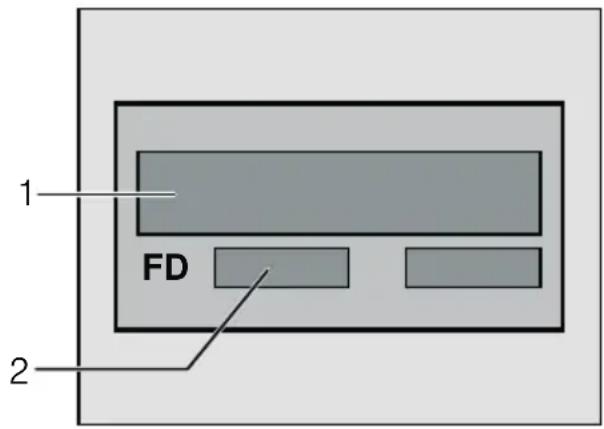

Il faut indiquer le numero de l'appareil (E-Nr.) et la date de fabrication (FD) que vous trouvrez sur la plaque signalétique 33 fixée contre la porte de l'appareil.
Réglage par les touches Options 7.
La fonction >>Cycle accéléré<< permet de réduire de 20 à 50% la durée du programme de lavage choisi. Pour obtenir un nettoyage et un séchage optimaux malgré le raccourcissement de la durée de marche, l'appareil consomme plus d'eau et d'énergie.
Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économique de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartment une quantité de détergent un peu inférieure à cette recommandée pour une pleine charge de vaisselle.
Vous trouvrez les données du programme (chiffres de consommation) dans la notice succincte. Elles
se référent à des conditions normales et au réglage de la durée de l'eau sur 2. Différent facteurs tels que la température de l'eau ou la pression dans la conduite peuvent provoquer des dérivés.
*seIonIlemodeIe
Vous pouvez différer le départ du programme de 9 heures maximum, par pas d'une heures.
- Ouvrez la porte.
- Enclenchez l'interrupteur principal 1.
- Maintenez la touche Départ différé 3 appuyée jusqu'à ce que levoyant s'allume.
- Appuyez sur la touche Départ différé 3 jusqu'à ce que la durée affichée (3, 6 ou 9 heures) corresponde à cette désirée.
- Pour annuler le départ différé, appuyez sur la touche Départ différé 3 jusqu'à ce que l'indicateur s'éteigne. Jusqu'au moment du départ, vous pouvez modifier à volonté lechiox du programme.
-Fermez la porte.
Le programme est terminé une fois que levoyant de fin de programme 4 et levoyant du programme acheve s'allument.
En outre, la fin du programme est signalée acoustiquement par un signal vibrant d'avertissement. Pour modifier cette fonction :
Peu de temps après la fin du programme :
Après la fin du programme, au moment de ranger la vaisselle, veuillez ouvrir en grand la porte de l'appareil et ne pas la laisser entrebaillée. La vapeur d'eau encore susceptible d'en sortir risquerait d'endommager le plan de travail s'il craint la vapeur.
Vous pouvez changer de programme au cours des 2 premières minutes consécutives à l'allumage de l'appareil. Si vous changez ultérieurement de programme, l'appareil me ne sa son terme une séquence de programme entamée (le lavage par exemple).
Pour éviter tout problème, il est recommandé de contrôle et d'entretenir régulièrement votre apparéil. Vous gagnerez ainsi du temps et évitez les ennuis.
Si de tels dépôts existent :
Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécialement adaptés aux lave-vaisselle.
Pour nettoyer votre lave-vaisselle, n'utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.
Essuyez régulierement la face frontale de l'appareil et le bandeau à l'aide d'un essuie-tout légerement humecté; de l'eau et un peu de produit vaisselle suffisent. Evitez les éponges munies d'un revêtement réche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.
Sur les apparèils en acier inox : pour éçarter le risque de corrosion, évitez d'utiliser des essuie-tout en matière au éponce ou lavez-les plusieurs fois à fond avant de vous en servir.
N'utilisez jamais d'autres produits nettoyants domestiques à base de chlore! Risques pour la santé!
Les filtres [28] écarent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.
Le système filtrant se compose d'un filtré grossier, d'un filtré fin plat et d'un microfiltré.
ÀpRES chaque lavage, vérifie la présence de résidus dans les filtres.

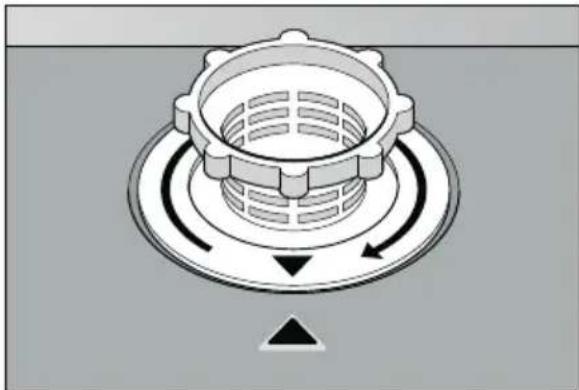

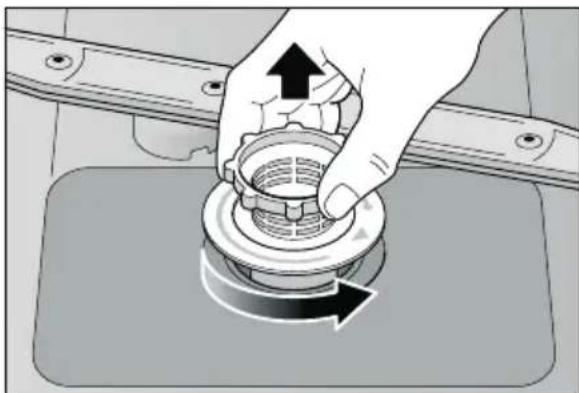

Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.
Enlevez les résidus éventuels et nettoyez les filtrres sous l'eau du robinet.
Remontez le système filtrant dans l'ordre chronologique inverse et voirlez a ce que les flèches se regardent après la fermeture.
Le calcaire et les impuretés presents dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [22] et [24].
L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidien solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redevoirrapidement opérationnel. Le récapitulatif suivant vous permettra de tracer les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer.
Si pendant le lavage de la vaisselle l'appareil s'arrête sans motif apparent, commencez par executer la fonction Abandonner programme (Reset). (Voir le chapitre Fonctions de base)
Rappelez-vous ceci : les réparations sont exclusivement réservées à des spécialistes. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations in expertes ou l'emploi de pieces autres que d'origine peuvent entraîner des dégats et exposant l'utilisateur à des risques considérables.
Les résidus alimentaires grossiers provenant de l'eau de lavage et non retenus par les filtres risquent de bloquer la pompe de vidange. Le pompage de l'eau de vidange n'a pas lieu et cette eau reste au-dessus du filtré.
Dans ce cas :
Si le couvercle n'a pas correctement encranto, cela peut provoquer une interruption du programme.

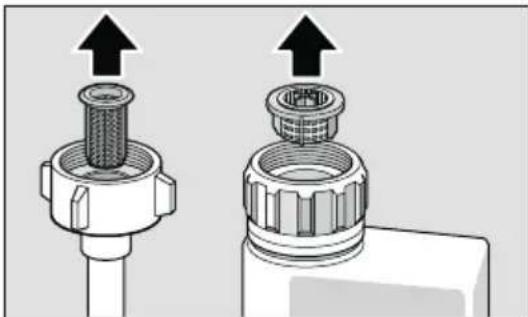

Le filtré situé dans l'orifice d'arrivée d'eau est bouché.
Eteignez l'appareil puis débranchez sa fiche male de la prise de courant.
Enclenchez l'appareil.
A la fin du programme, présence d'eau dans l'appareil.
Flexible de vidange bouché ou plié.
Pompe de vidange bloquée, le couvercle de la pompe de vidange n'est pas encranto (voir Pompe de vidange).
F i l t rés b o u c h é
-La protection enfants est active. Les instructions de désactivation se trouvent derriere dans la couverture. * Selon le modele

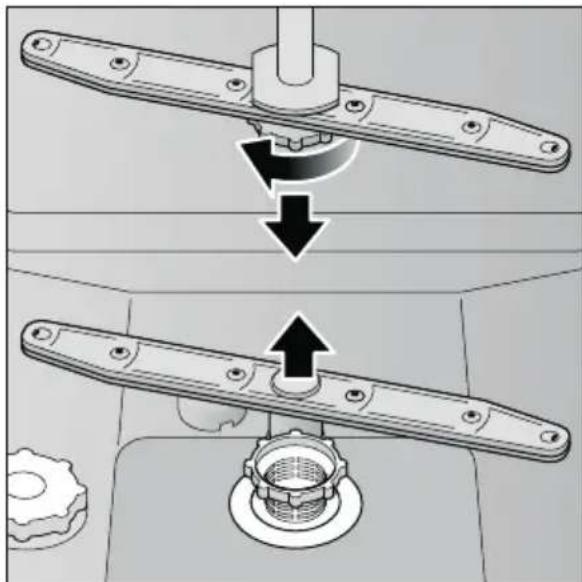

Buses des bras d'aspersion bouchées.
F i l t r e s b o u c hés .
Si vous utilisez un détergent sans phosphate, des dépôts blancs risquent facilement d'apparaitre sur la vaisselle et les parois interieures de l'appareil si l'eau de votre région est dure.
Si vous ne parvenez pas à supprimer le défaut, veuilles z.s.v.p. vous adresser à votre service après-vente. Vous trouverez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annuaire ci-joint du service après-vente. Lors de votre appel, veuilles indiquer le numero de l'appareil (E-Nr. = 1) et le numero FD (FD = 2) inscrit sur la plaque signalétique [33]. Cette dernière se trouve contre la porte de l'appareil.
Faites confiance aux compétences du fabricant. Adressez-vous à nous. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pieces de rechange d'origine adaptées à vos apparèils electroménagers.
Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.
Lors du montage, respectez l'ordre des étapes de travail suivant:
Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement.
N'encastrez les apparèils intégrables ou aptes à l'encastrement sous un plan de travail que si ce dernier a été visse avec les meubles voisins afin de garantir le maintain d'aplomb de l' apparèil.
Si l'appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.
Le bon fonctionnement de votre lavevaisselle a ete soigneusement controleda l'usine.De petites taches d'eau sontrestees dans I'appareil. Elles disparaiscentcependant apres le premier lavage.
Poids :
max. 53kg
Tension :
230 V, 50 Hz
Puisance raccordee :
2,3 kW
Fusible / Disjoncteur :
10/13A
Pression de l'eau :
au moins 0,05 MPa (0,5 bar),
au maximum 1 MPa (10 bar). En présence
d'une pression d'eau accrue : intercalez un détendeur.
Débit d'arrivée d'eau :
au minimum 10 litres / minute
Température de l'eau :
I'eau froide;température max. 60^ avec I'eau chaude.
Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.
Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.
L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.
Les étapes de travail nécessaires sont décrites dans les instructions de montage ; le cas échéant, montez le siphon avec une tubulure d'écoulement.
Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pièces jointes.
Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.
Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou,enroule sur lui-même.
Pression de l'eau :
au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d'une pression d'eau accrue : intercalez un détendeur.
Débit d'arrivée d'eau :
Au minimum 10 litres / minute
Température de l'eau :
préfére l'eau froide ;température max. 60^ avec l'eau chaude.
Ici aussi, respectez la chronologie des étapes de travail.
Videz le lave-vaisselle et attachez les pièces mobiles.
Ne transportez
l'appareil que verticallement
(afin qu'il ne pénétre pas d'eau résiduelle dans la commande de l'appareil ; elle provoquerait un déroulement erroné du programme).
Si l'appareil se trouve dans un local menace par le gel (résidence secondaire p. ex.), il faudra le vidanger entièrement (voir la rubrique Transport).
-Fermez le robinet d'eau, debranchez le flexible d'arrivee d'eau et laissez I'eau couler.
Tant l'emballage d'appareils neufs que les apparêls usages contiennent des matières premières de valeur et des matières recyclables.
Veuillez éliminer les pieces détachées après les avoir triées par matières.
Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune / ville.
Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS < polystyrene). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique.
Veuillez tenir compte des consignes
de sécurité énoncées à l'arbrique « Lors delalivraison».
Veuillez tenir compte des consignes
desécurité énoncées àlarubrique « Lors de l'élimination »
Cet apparéil est labélisé conformément à la directive française 2002/96/CE sur les apparêils électriques et électroniques (waste electrical and electronic equipement - WEEE). Cette directive définit le cadre d'une reprise et d'une revalorisation des apparêils usages en vigueur sur le tout le territoire de l'Union.
Sous réserve de modifications.
41
42
40 Activer la protection enfants.
41 Ouvrir la porte avec la protection enfants activée.
42 Desactiver la protection enfants.
Fermez toujours complètement la porte de l'appareil lorsque vous vous éloignez de lui. C'est à cette condition seulement que vous protégerez vos enfants contre des risques possibles.

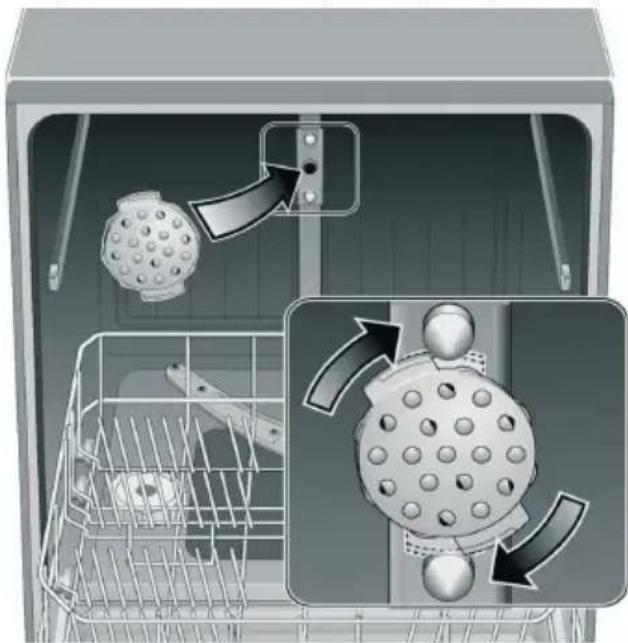

Cette douchette vous permet de nettoyer les grandes plaques, les grilles ainsi que les assiettes faisant plus de 30 cm de diamètre (assiettes pour plats gourmands, assiettes à pâtes, assiettes décoratives). Pour ce faire, retirez le panier supérieur et mettez la tête pulverisatrice en place, comme indiqué sur le dessin.

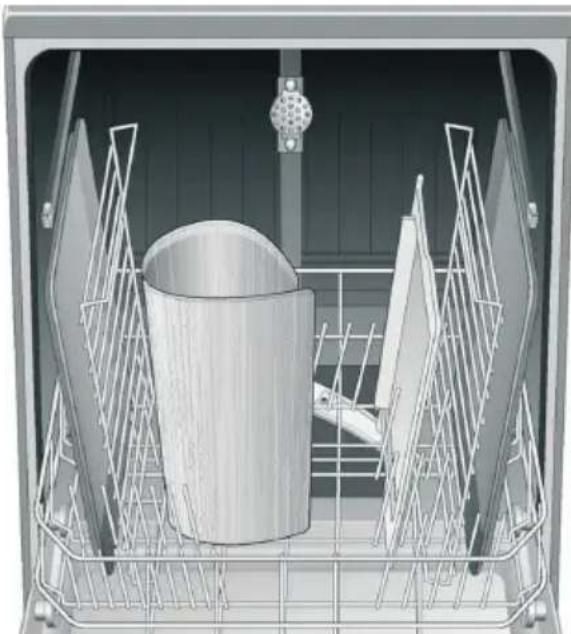

Afin que le jet pulvériséatteigne toutes les pièces,veuillez ranger les plaques comme le montre la figure (au maximum 2 plaques et 2 grilles).
Ne faites marcher le lave-vaisselle qu'équipé du panier supérieur ou de la tête pulvérisatrice pour plaques à pâtisserie.
