| Type de produit | Lave-vaisselle |
| Marque | Essentiel b |
| Modèle | ELV 458b |
| Capacité | 14 couverts |
| Classe d'efficacité énergétique | A+ |
| Consommation d'énergie annuelle | 299 kWh/an |
| Consommation d'eau annuelle | 3360 L/an |
| Classe d'efficacité de séchage | A |
| Durée du programme Eco | 170 minutes |
| Niveau sonore | 45 dB |
| Nombre de programmes | 6 |
| Départ différé | Oui, jusqu'à 24 h |
| Tension et fréquence | 220-240 V ~ 50 Hz |
| Puissance nominale | 1760-2100 W |
| Pression d'eau | 0,4 – 10 bars |
| Dimensions (L x P x H) | 598 x 610 x 845 mm |
| Poids net | 45 kg |
| Adoucisseur d'eau | Oui, réglable (6 niveaux) |
| Distributeur de liquide de rinçage | Oui, réglable (6 niveaux) |
| Option Séchage + | Oui (programmes Intensif, Normal, Eco) |
| Filtres | 3 éléments : principal, à déchets, micro-filtre |
| Bras d'aspersion | Supérieur et inférieur, amovibles |
| Réparabilité | Confier à un professionnel qualifié |
FOIRE AUX QUESTIONS - ELV 458b ESSENTIELB
Questions des utilisateurs sur ELV 458b ESSENTIELB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice ELV 458b - ESSENTIELB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ELV 458b de la marque ESSENTIELB.
MODE D'EMPLOI ELV 458b ESSENTIELB
Notice d'utilisation
Pour vous aider à bien vivre votre achat
Voues venez d'acquenir un produit de la marque Essentiel b et nous vous en rencrencions. Nous apportons un son tout participulien a la FIABILITE, à la FACILITÉ D'USAGE et au DESIGN de nos produits.
Nous espereons que ce lave-voiselle vous dornerc entiere sotiasition.
sommaire
consignes de sécurité 6
Piche produit 12
Dimensions du lave-vaissele 13
Mise à niveau 13
description de l'appareil 14
Description de l'appareil 14
Description du bandeau de commandes 15
raccordements 16
Branchement electrique 16
Raccordement à l'arrivee d'eau 16
Raccordement à l'évacuation d'eau (vldange) 17
avant la première utilisation 19
A. Reglage de l'adoulsiateur d'eau 19
B. Remplissage du réservoir de sel regénérant 20
C. Regler le dosage du liquide de rincege 21
D. Remplissage du distributeur de liquide de rincege 23
E. Remplissage du distributeur de produit de lavage 23

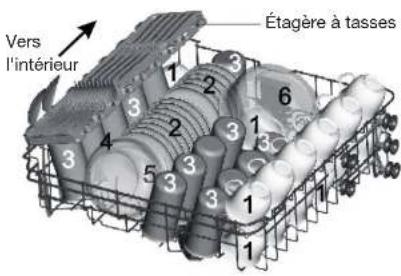

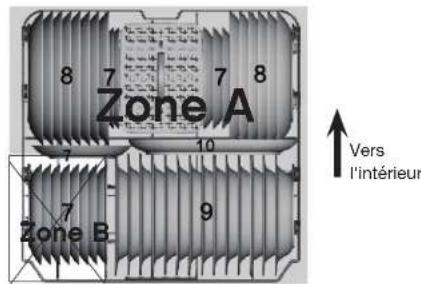

F. Chargement du lave-vaisse 24
utilisation 31
Preparation 31
Lancer un programme de lavage 31
Affichage à l'écran 31
Modifier un programme en cours 32
Fonction Pause 32
Commentprogrammerundepart différé 33
La touche Sechage + 33
Fin du programme / déchéancement 34
Tableau des programmes 35
nettoyage et entretien 36
Nettoyage et entretien des filtres 36
Nettoyage des bras d'aspersion 37
Nettoyage du lave-valisselle 37
En cas de non utilisation prolongée 38
guide de dépannage 39
Codes erreur 41
consignes de sécurité
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ LES POURPOUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.
Installation et réparation
L'installation du lave-vaisselle (branchement électrique et raccordement à l'arrivée d'eau) doit être effectuee par un personnel qualifie conformément aux normes en vigueur.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Confiez les réparations exclusivement à un personnel qualifié.
- Les réparations effectuees par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînant l'annulation de la garantie.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des jours de tuyaux neufs. Il convient de ne pas réutiliser des jours de tuyaux usages.
- Ne pas installer l'appareil sur un tapis, une moquette, ou des revêtements de sols similaires.
Ne pas obstruer les ouvertures de ventilation par un tapis.
Consignes generales
- Cet apparéil est destiné à un usage domestique uniquement.
- Cet apparéil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que:
- Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementss professionnels;
Des fermes;
Des hotels, motel et autres environnements à caractère résidentiel ;
Des environnements de type chambres d'hotes. - Contrôlez que le lave-vaisse n'a subi notamment dommage durant le transport. N'utilise pas l'appareil :
S'il a ete endommagé de quelerque facon que ce soit,
Si la prise ou le cable d'alimentation est endommagé(e), -
En cas de mauvais fonctionnement.
-
Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.
Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Utilisation du lave-vaiselle
- ÀpRES le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trabucher. Une porte ouverte représenté toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
-
Ne buvez pas l'eau résiduelle eventuellesment presente dans la vaissele ou dans le lave-vaissele en fin de cycle : des résidus de produits de lavage peuvent subsister.
N'utilisez que des produits (produit de lavage, liquide de rinçage et Sel régénérant) spécifiques pour lave-vaisselle. -
ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontal dans le panier supérieur.
- Faites attention de ne pas vous bleisser avec les pointes des couteaux et voirlez à ce qu'elles ne dépassent pas du panier.
- N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourrait provoquer une explosion.
N'introduisez pas de la vaiselle tachée de cendres, de cire, de peinture ou de vernis. - Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
- N'exposez pas l'appareil à des températures inférieures à 0^ (risque de gel).
Branchementélectrique
-
Avant de brancher votre apparéil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l' apparéil.
-
Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
- En cas d'anomalie de fonctionnement, débranchez le lave-vaiselle de la prise de courant et fermez le robinet d'arrivée d'eau.
N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.
Sécurité des enfants
- Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
-
Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendnent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l' apparéil et son cordon hors de portée des enfants de moins de 8 ans.
-
Ne laïsez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.
Mise au rebut
- Mettez hors d'usage les apparèils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
- Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).
Piche produit
| Désignation Valeur Unité | ||
| Marque Essentiel b | ||
| Références des modèles ELV 458b / ELV 458is / ELV 458s | 458s | |
| Codes articles 8000934 / 8000935 / 8001500 | ||
| Capacité nominale 14 Couverts | ||
| Classe d'efficacité énergétique A+ | ||
| Consommation d'énergie de 299 kWh par an, sur la base de 280 cycles de lavage standard (EN 50242) avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. | ||
| Consommation d'énergie du cycle de lavage standard | 1,04 kWh | |
| Consommation d'électricité en mode « arêt » 0,45 | W | |
| Consommation d'électricité en mode « laissez sur marche » | 0,49 | W |
| Consommation d'eau de 3360 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. | ||
| Classe d'efficacité de sechage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces). | ||
| Le « programme Eco » (EN 50242) est le cycle de lavage standard auquel se rapportent les informations qui figurement sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaiselle normalalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. | ||
| Durée du programme standard | 170 | minutes |
| Émissions acquistiques dans l'air | 45 | dB |
| Nombre de programmes de lavage | 6 | |
| Départ différé | Oui | |
| Durée maximum du départ différé | 24 | h |
| Tension et fréquence | 220 - 240 V - 50 Hz | |
| Puisance nominale | 1760 - 2100 | W |
| Pression d'eau maximum | 10 bars / 1 MPa | |
| Pression d'eau minimum | 0,4 bar / 0,04 MPa | |
| Dimensions (L x P x H) | 598 x 610 x 845 | mm |
| Poids net | 45 | kg |

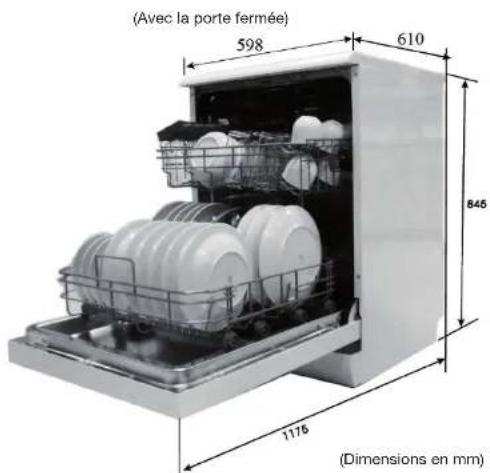

Dimensions du lave-vaiselle
Mise à niveau
Une bonne mise a niveau est indispensable pour une parfaite fermeture et etancheté de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant.
Contrôlez la bonne mise à niveau de l'apparé à l'aide d'un niveau à bulle.
Les pieds ne doivent jamais être retirés. Veiliez à ne pas limiter la circulation de l'air au sol par des tepis.
description de l'appareil

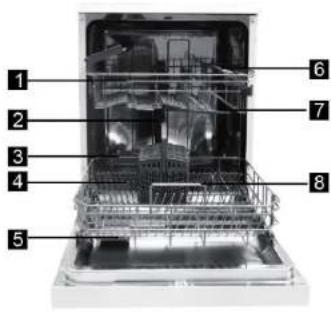

Description de l'apparell
- Panier supérieur

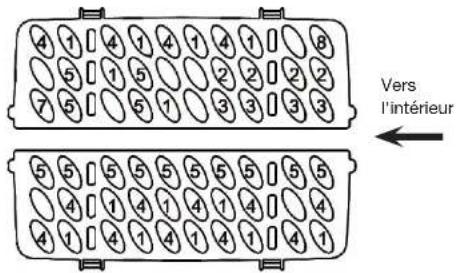

- Panier a couverts
- Panier inférieur
- Adoucisseur d'eau
- Distributeur de produit de lavage
-

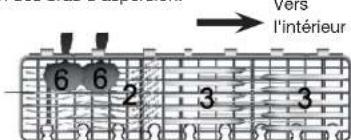

Étagères pour tasses
-
Bras d'aspersion
- Filtres
- Raccord du tuyau d'arrivée d'eau
10.Raccord du tuyau de vidange

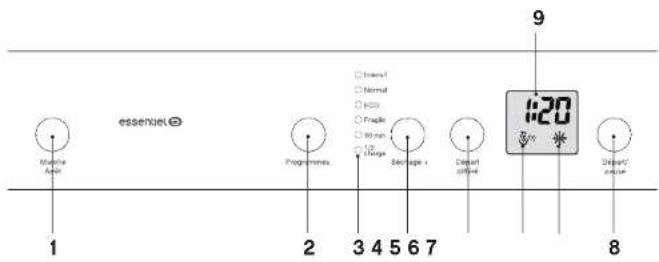

Description du bandeau de commandes
- Touche Marche/Arrêt
- Touche de selection des programmes
- Témoins lumineux des programmes : indiquequel programme est sélectionné
- Touche de selection de la fonction « Séchage + » (uniquement pour les programmes Intensif, Normal et ECO)
- Touche de selection du département différé
- Témoin lumineux « Manque de sel »
- Témoin lumineux « Manque de liquide de rincage »
- Touche Départ/Pause
- Écran d'affichage
raccordements
Branchement electrique
Votre apparéil ne peut être branché que sur une prise murale alimentée en 220-240 V-50 Hz monophasé.
Avant de brancher votre lave-vaisselle, assurez-vous que la tension électricque de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.
Mise à la terre
Cet apparéil est équipé d'une prise électrique de terre.
- Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
- Cette prise doit imperativement rester accessible après l'installation.
- ATTENTION: Une mauvaise utilisation de la prise de terre peut entrainer le risque de chic électrique.
En cas de court-circuit, la mise à la terre réduit le risque de chic électrique en permettant au courant d'être evacué par le fil de terre.
En cas de questions concernant la prise de terre ou le branchement électrique, veillez consulter un personnel qualifié.
Notre responsabilité ne saurait etree engagee en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.
- Si le cable d'alimentation est endommagé, il doit être replacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
N'utilisez pas de rallonge ou de multiprise pour raccarder l'appareil.
Raccordement à l'arrivee d'eau
Ce lave-vaisselle est prévu pour etre alimenté en eau froide.
Pour le raccordement du lave-vaiselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs ; deieux tuyaux ou des tuyaux usés ne doivent pas etre réutilisés.
La pression d'eau doit etre comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).
Si la pression est plus BASSE que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.
Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré et vérifie qu'il est correctement serrer. Si I'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laisssez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.
Vous éviterez ainsi que des dépôts de sable ou de rouille puisent obstruer le filtré place à l'entrée du tayau d'arrivée d'eau.
Raccordement à l'évacuation d'eau (vidange)
Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laïsez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas piée ou coince (voir figure ci-après).
Utilisez le coude pour le tuyau de vidange fourni avec l'appareil.
L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergee dans l'eau.

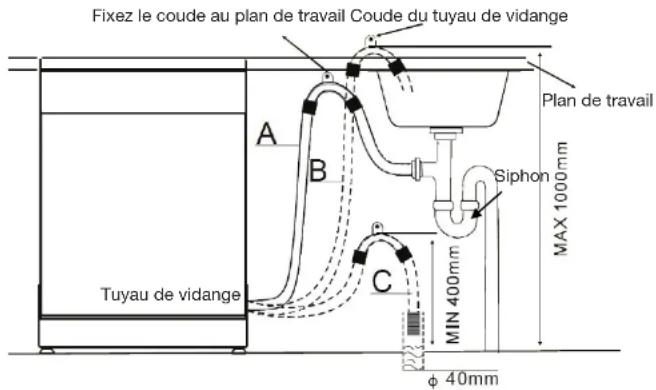

Fixez le tuyau de vidange au point A, B ou C:
ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour éviditer toute inondation.
Note : Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliers.
18 essentiel® raccordements
avant la première utilisation
Avant d'utiliser votre lave-vaiselle pour la première fois :
A. Reglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel regénérant.
C. Reglez le dosage de liquide de rincage.
D. Remplissez le distributeur de liquide de rincage.
E. Remplissez le distributeur de produit de lavage.
F. Chargement du lave-vaisse.
A. RÉGLAGE DE L'ADOUCISSEUR D'EAU
Afin d'éviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, découverte de calcaire.
L'eau de distribution dont la durée dépasse 9^ doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régérant.
Le réglage de l'adoucisseur est important pour la qualité de lavage et la prévention de votre vaisselle, mais aussi pour le résultat de sechage.
Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votreompagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la durée de l'eau.
Pour regler la durée de I'eau sur votre apparéil :
- Fermez la porte du lave-vaisselle.
- Appuyez sur la touche Départ/Pause puis, tout en la maintainant enforcée, appuyez sur la touche Marche/Arrêt.
- Relâchéz la touche Marche/Arrêt tout en maintainant la touche Départ/Pause enfonnée pendant 6 secondes.
- La mention H4 s'affiche par défaut à l'écran.
- Relâchéz la touche Départ/Pause, puis appuyez à nouveau sur cette touche par impulsions successives pour faire défilier les 6 niveaux de réglage dans l'ordre suivant : H5, H6, H1, H2, H3, H4. Arréze-vous au niveau souhaïte en fonction de la durée de l'eau de votre région (reportez-vous au tableau en page suivante pour sélectionner le réglage approprié).
- Une fois le niveau sélectionné, éteignez l'appareil en appuyant sur la touche Marche/Arrêt. La dernière seLECTION est méorisée.
essentledavant la premiere utilisation
| Niveau de réglage | Affichage à l'écran | DURETÉ DE L'EAU | |
| °fH mmol/l | |||
| 1 « H1 » 0 | - 9.0 - 0,94 | ||
| 2 « H2 » 10 | - 20 1,0 - 2,0 | ||
| 3 « H3 » 21 | - 30 2,1 - 3,0 | ||
| 4 « H4 » 31 | - 40 3,1 - 4,0 | ||
| 5 « H5 » 41 | - 60 4,1 - 6,0 | ||
| 6 « H6 » 61 | - 98 6,1 - 9,8 | ||
fH :degre français
mmol/l : millimol par litre, unité internationale pour la mesure de la durée de l'eau.
B. REMPLISSAGE DU RÉSERVOIR DE SEL RÉGÉNÉRANT
Le réservoir de Sel regénérant se trouve sous le panier inférieur.
Attention! Utilisez exclusivement du sel spécial regénérant concu pour lave-vaisselle. Tout autre type de sel non spécifiquement concu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisur. L'utilisation d'un sel non ajusté annule la garantie.
Ouvrir
Voudevez remplir le reservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.
- Retirez le panier inférieur puis, devissez le bouchon du réservoir de sel (figure 1).
- Si vous remplissez le réserve pour la première fois, remplissez 2/3 du volume avec de l'eau.
- Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
- Revissez soigneusement le bouchon.
avant la première utilisation
NOTE : Il se peut que le symbole « manque de sel » Seste allumé quelques jours après que le réservoir ait eté rempli. Ceci est normal.
Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer de la corrosion.
NOTE : Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.
C. RÉGLER LE DOSAGE DU LIQUIDE DE RINÇAGE
REMARQUE: Si vous utilise des détergents/tabletles "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rincage supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.
NOTE: Ce lave-vaiselle ne dispose pas de programme "3 en 1".
Pour une efficacité de séchage optimale, il est préférible de privilégier l'utilisation de détergent liquide ou en poudre et de liquide de rincege只想 que des tablettes.
Le distributeur de liquide de rincege se trouve sur la face interieure de la porte, a coté du distributeur de détergent.
Le liquide de rincage evite que I'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après sechage.
Le liquide de rincage est ajouté automatiquement au moment du dernier rincage.
Attention! Utilisez exclusivement du liquide de rincege spécifique pour lave-vaiselle. Ne replissez jamais le distributeur de liquide de rincege avec un autre produit ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endomager l'appareil.
essential
avant la première utilisation
Le distributeur de produit de rangage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).
- Ajustez la quantité de liquide de rincage en fonction de la durée de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.
Augmentez graduallement la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisse l'après le lavage. - Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisse l ou sur les verres ou les lames de couteaux.
NOTE : Si vous eau est douce, vous n'aurez peut-etre pas besoin de produit derinçage car il pourrait former un voile blanc sur votre vaiselle.
-Quand remplir le distributeur de liquide de rincege
Remplissez le distributeur de liquide de rincege lorsque le symbole « manque de liquide de rincege » attifie à l'écran.
Par ailleurs, vous pouvez évaluer la quantité de produit de rincege restant selon les indications suivantes :
de liquide de rincege
Reservoirplain
3/4 plein
1/2 plein
1/4 plein (remplissement nécessaire pour évier les taches)
Reservoir vide
Le point noir sur le distributeur de produit de rincege indique la quantité de produit de rincege disponible dans le distributeur. Plus la quantité de produit de rincege diminue, plus laaille du point noir se réduit. Le niveau de liquide de rincege ne doit jamais se situer au-dessous d'1/4.
D. REMPLISSAGE DU DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
Pour ouvrir le distributeur, tournez le bouchon vers la gauche dans le sens indiquepar la flèche et soulevez-le (Figure 1).
- Versez le produit de rincavage dans le distributeur (Figure 2) jusqu'à ce que l'indicateur de niveau noiriscisse complètement. Attention de ne pas trop replirle le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut containir environ 110ml de liquide de rincage.
- Replacez le bouchon et tournez-le vers la droite dans le sens indiqué par la flèche (Figure 3).
E. REMPLISSAGE DU DISTRIBUTEUR DE PRODUIT DE LAVAGE
Le distributeur de produit de lavage se trouve sur la face interieure de la porte, à côte du distributeur de liquide de rincege.
Attention! Utilisé exclusivement du produit de lavage spécifique pour lave-vaisselle.
Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage.
Le produit de lavage est libéré automatiquement au cours du programme de lavage.
Bouton de dévenouillage
NOTE: Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisse.
- Appuyez sur le bouton de déverrouillage pour ourir le compartment du produit de lavage.
- Insérez le produit de lavage dans le compartment approprié :
Compartment A:
- Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).
Le repère « MIN » correspond à environ 20 g de produit de lavage.
Compartment B:
- Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.
Veuiliez respecte les recommendations de dosage conseillées par le fabricant et conservez les recommendations mentionnées sur les emballages des produits de lavage.
3. Refermez le couvercle du compartment du produit de lavage.
NOTE: Meme si vous utilisez du produit de lavage directement dans la cuve et non dans le distributeur de produit de lavage, veillez à toujours referrer le distributeur. Dans le cas contraire, le liquide de rincage ne sera pas délivré.
REMARQUE: Les doses seront différentes selon le niveau de saleté de la vaisse et le degré de durée de l'eau utilisée.
MISE EN GARDE! Les produits de lavage pour lave-vaiselle sont corrosifs! Veillez à les conserver hors de portée des enfants.
F. CHARGEMENT DU LAVE-VAISSELLE
Pour obtenir les méilleures performances de votre lave-vaiselle, veuillez suivre les indications de chargement indiquées ci-après.
-Recommendations importantes
-
Concernant la disposition des éléments dans les paniers :
Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne génent pas la rotation des bras d'aspersion. -
Attention! Les longs couteaux de cuisine places verticalement peuvent être dangereux! Placez toujours les longs éléments tranchants horizontally dans le panier inférieur ou supérieur.
Attention! Ne placez jamais les lames des couteaux vers le haut. - Ne surchargez pas votre lave-vaiselle.
- Ne placez pas de plats dont la taille ne convient pas au lave-vaisseille.
- Les petits éléments ne doivent pas etre lavés dans le lave-vaiselle car ils pourraient facilement tomber des paniers.
- Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lava-vaiselle lors du séchage.
-
Évitez le contact entre les pièces de vaisseille, pour Obtir de meilleurs résultats de lavage. L'eau doit pouvoir atteindre toutes les surfaces sales.
Pour la vaisselle fragile, utilisez un programme special adapte (température de lavage plus basse) ainsi qu'un détergent doux adapte. -
Concernant la compatibilité des éléments :
Assurez-vous toujours que la vaisse le que vous inserez dans l'appareil est appropriée à un lavage au lave-vaiselle.
Certains matériaux ne sont pas compatibles au lave-vaiselle. Dans ce cas, lavez les ustensiles à la main avec un détergent doux (liquide vaiselle).
Matériaux non compatibles au lave-vaisselle
| Les ustensiles en bois, |
| Le cristal, |
| Le plastique non résistant à la chaleur, |
| Le cuivre, |
| L'étain, |
| Les objets artisanaux, |
| Les anciens couverts dont la lame et le manche sont assemblés par collage, |
| Les articles composés de fibres synthétiques. |
Éléments partiellement adaptations
| Cercirtypes de verres peuvent termir après plusieurs lavages. |
| La porcelaine avec des éléments décoratifs. |
| Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage. |
| Les articles émailées peuvent se ternir s'illes sont lavés fréquement au lavevaisselle. |
-
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
-
Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
Pour un meilleur résultat de sechage, chargez au maximum l'appareil de vaisselle en verre, porcelainne, etc. sans pour autant le surcharger. Respectez les plans de chargement indiqués ci-après. Evitez la vaisselle en plastique.
Chargement du panier supérieur
Le panier supérieur est destiné à receivevoir la vaisse plus délicate et plus légère telle que les verres, les tasses, les sous-tasses et les plats de service s'ils ne sont pas trop sales.
Sous-tasse
Verre
Petit saladier
Saladier moyen
Grand saladier

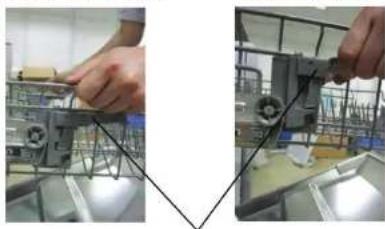

Ajuster le panier supérieur
Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basée). Insérez les roulettes supérieures ou inférieures dans les rails. Vous pouvez ainsi creer plus d'espace dans le panier supérieur ou inférieur pour les ustensiles plus larges.
Soulevez le panier pour le Presse la languette pour placer en position haute. baisser le panier
Languette pour le réglage en hauteur
Les étagères à tasses
Les étagères peuvent être pliees, reliées ou retirées si nécessaire.
Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être posés à plat sur les étagères à tasses de sort queils n'obtruient pas la rotation des bras d'aspersion.
2 Fourchettes
3 Couteaux
6 Cuillere de service
Chargement du panier inférieur
Le panier inférieur est destiné à receivevoir la vaisselle la plus difficile à nettoyer telle que les poées, les couvercles, les plats de service, les assiettes, les casseroles, etc. comme illustré ci-après.
Vers l'intérieur
Assiette à dessert Assiette plate
Assiette creuse Plat ovale
Il est préférible de placer les plats de service et les couvercles sur les côts du panier pour évider de bloquer la rotation des bras d'aspersion supérieurs.
Autre disposition possible avec poëles et plats de service :
-Replier les supports d'assiettes
Pour les marmites et les casseroles, vous pouvez replier les supports d'assiettes situés à l'arrière vers l'intérieur.
Le panier a couverts
Les couverts doivent êtreplaces dans le panier a couverts dans le panier inférieur. Vous pouvez utiliser les supports de couverts (visuel de gauche) pour y placer les couverts un par un ou placer directement tous les couverts dans le panier (visuel de droite).
Le panier à couverts est coulissant ; il doit être place exclusivement dans la zone A (grisée) et jamais dans la zone B (voir figure ci-dessus) du panier inférieur ; ici affin de ne pas géné l'ouverture de la boite à produits.
RAPPEL: Les ustensiles longs comme les couverts de service, les couverts à salade ou les gran couteaux de cuisine doivent être placés sur les étagères à tasses de sorte qu'ils n'obstruient pas la rotation des bras d'aspersion.
Attention! Ne laissez pas les couverts dépasser par le dessous, ici afin de ne pas génér la rotation du bras d'aspersion inférieur.
Disposition des couverts dans le panier à couverts
1 Cuilleres a soupe
2 Fourchettes
3 Couteaux
4 Cuilleres a the
5 Petites cuilleres
6 Cuillere de service
7 Fourchette de service
8 Louche
essential
utilisation
utilisation
Preparation
Frottez les résidus alimentaires solides eventuels restés dans les plats.
Chargez le lave-vaiselle.
- Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle. Vérifielez niveau de liquide de rincage.
Fermez la porte.
Quelque soit le type de détergent utilisé, prenez garde à toutes reférer le clapet de la boîte à produit.
Lancer un programme de lavage
- Appuyez sur la touche Marche/Arrêt pour allumer le lave-vaisselle. Un signal sonore retentit.
- Choisisse un programme en appuyant sur la touche Programmes. Le témoin lumineux du programme correspondant s'allume et la durée du programme s'affiche à l'écran.
- Appuyez sur la touche Départ/Pause pour lancer le programme de lavage.
Pour un résultat de séchage optimal, privilégiez les programmes ayant la température de rincege la plus élevé. Reportez-vous au tableau des programmes.
Affichage à l'écran
L'écran affiche les informations suivantes (à différents moments):
Le temps du programme selectionné,
Le temps restant du programme en cours,
Le départ différé programme (exampie pour 2 heures: « H:02 »),
Les codes erreur (E1 ou E4).
Si I'ecran affiche «-; --»,ILA signifie que I'appareil est en attente ;
Si I'ecran affiche « H : MM » en fixe : l'appareil est en pause ;
Si I'ecran affiche « H : MM » clignotant : l'appareil est en fonctionnement.
Si un code erreur s'affiche à l'écran (voir en dernierie page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Éteignez-le et contactez le service après-vente de votre magasin revendeur.
essential
utilisation
Modifier un programme en cours
Vous ne pouze modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidange l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraph « Remplissage du distributeur de produit de lavage »).
-Pour selectionner un autre programme :
Vouaves2possibilites：
Soit:
- Éteignez puis, rallumez l'appareil en appuyant sur la touche Marche/Arrét. Choisissez un autre programme à l'aide de la touche Programmes et appuyez sur la touche Départ/Pause pour lancer le nouveau programme.
Ou soit: - Appuyez sur la touche Départ/Pause pourmettre l'appareil en pause. Appuyez et maintenez la touche Programmes enforcée pendant 5 secondes pour annuler le programme en cours. Choisissez un autre programme à l'aide de la touche Programme puis, appuyez sur la touche Départ/Pause pour lancer le nouveau programme.
Fonction Pause (pour ajouter de la vaisse en cours de lavage par ex.)
Vous pouvezmettre en pause un programme en cours (pourajouter de la vaiselle en cours de lavage par exemple).
- Appuyez sur la touche Départ/Pause pourmettre l'appareil en pause.
- Ouvrez légèrement la porte. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvir la porte entièrement.
- Ajoutez la vaiselle.
- Refermez la porte et appuyez à nouveau sur la touche Départ/Pause. Le lavevaisselle se remet en route après quelques secondes.
AVERTISSEMENT! Faibles très attention lorsque vous ouvrez la porte du lave-vaiselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!
Comment programmer un département différé
Vous pouvez programmer un depart differé de 24 heures maximum.
- Appuyez sur la touche Marche/Arret pour allumer l'appareil.
- Appuyez une ou plusieurs fois sur la touche Programmes pour désir un programme.
- Appuyez plusieurs fois sur la touche Départ différé pour sélectionner un départ différé. Chaque pression sur la touche « Départ différé » augmente le temps d'une heures. L'écran affiche « H : 01 », puis « H : 02», etc.
- Appuyez sur la touche Départ/Pause pour enregistrer le départ différé (les « : » clignotent pour vous signaler que le départ différé a bien et pris en compte).
- Le programme de lavage demarrera après le temps différé que vous avez programmé.
-Pour modifier un département différé :
Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé.
- Appuyez sur la touche Départ/Pause.
2.Modifielezepartdiffereenappuyant surla toucheDepart differe. - Enregistrez le nouveau départ différé en appuyant sur la touche Départ/Pause.
Pour annuler un département différé :
Si le programme n'a pas encore commencer, vous pouvez annuler le départ différé.
Vous avez 2 possibilités :
Soit :
Appuyez sur la touche Départ/Pause.
- Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que l'écran affiche « H : 00 » (pas de départ différé programme).
Ou sait:
Éteignez puis, rallumez l'appareil.
La touche « Séchage + »
Avec les programmes Intensif, Normal et Eco, vous pouvez appuyer sur la touche Sechage + pour augmenter la température de rincage, ce qui apportera une meilleure efficacité de sechage.
- Attention, cette option ajoute 5 minutes supplémentaires au cycle et engendre une consommation d'énergie supérieure.
- Notez que lorsque vous sélectionnez cette option, elle restera activée par défaut sur tous les cycles suivants. N'oubliez pas de la désactiver si besoin.
Appuyez de nouveau sur la touche Sechage + pour annuler cette option.
Fln du programme / déchargement
- Lorsque le cycle de lavage est terminé (fémoin lumineux du programme allumé), l'appareil émet un signal sonore.
- Eteignez I'appareil a laide de la touche Marche/Arret.
- Entrouvre la portedu lave-vaiselle.
Attention car de la vapeur chaude s'échappe!
Patientez quelques minutes avant de décharger le lave-vaisselle : vous évitezrez de vous brûler et vous obtiendarez de mêleurs résultats de séchage. La vaiselle chaude est sensible aux chocs. Laissez-la toutes refroidir avant de vider le lave-vaisselle.
A la fin du programme, laissez la porte entrouverte pendant 20 à 30 minutes pour que les dernières traces d'humidité restant sur la vaiselle s'evaporent.
- Nous vous conseillons tout d'abord de vider le panier inférieur puis le panier supérieur afin d'évitier des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
- Avec chaque lavage, contrôle si les filtres doivent etre nettoyés.
Tableau des programmes
| Programmés | Informations sur le programme | Description du programme | Option * Sécchage + 2 | Produit de lavage Prélavage/Lavage principal | Durée du programme (en min) | Énergie (en Kwh) | Consommation d'eau (en litres) | Liquide de rincage |
| Intensif Vaisselle très sale | Prélavage (50°C)Lavage (65°C)RincageRincageRincage (65°C)*Séchage | Oui 5/30 g 145 | 1,6 19,5 | Oui | ||||
| Normal | Vaisselle normalement sale | Prélavage (45°C)Lavage (55°C)RincageRincage (65°C)*Séchage | Oui 5/30 g 160 | 1,35 16 | Oui | |||
| ECO | Vaisselle quotidienne légèrement sale(Norme EN 50242) | PrélavageLavage (50°C)RincageRincage (65°C)*Séchage | Oui 5/30 g 170 | 1,04 12 | Oui | |||
| Fragile (1) | Vaisselle légèrement sale.Particulierement adapté pour les verres | PrélavageLavage (40°C)RincageRincage (60°C)Séchage | Non 5/30 g 120 | 0,85 16 | Oui | |||
| 90 min | Vaisselle normalement sale.Séchage rapide | Prélavage (65°C)RincageRincage (65°C)Séchage | Non 30 g 90 1,35 | 12 | ||||
| 1/2 charge | Cycle de lavage plus court. Vaisselle légèrement sale | Lavage (45°C)Lavage (55°C)Rincage (65°C)Séchage | Non 5/30 g 135 | 1,35 12 | 6 Oui |
Le dernier rincage se fait 以 7 0 ^ C lorsque l'option "Sechage ^+ est activée.
19 Le programme « Fragile » a une température de sechage moins élevée pour préserver la vaiselle delicate. Nous vous conseillons d'essérer la vaisse avec un chiffon doux à la fin du cycle, pour finaliser le sechage et éviter des traces d'humidity.
nettoyage et entretien
Nettoyage et entretlen des filtres
Le système de filtrage de votre lave-vaisse se compose de 3 éléments : le filtré principal, le filtré à déchets et le micro-filtre.
- Le filtré principal (ou filtré fin) : S'il est sale ou obstrué, les résultats obtenu avec le lave-vaisselle seront moins satisfaisants.
- Le filtré à déchets (ou filtré grossier) : il retient les particules solides les plus volumineuses qui pourrait boucher le tuyau d'évacuation.
- Le micro-filtre: Ce filtre retient les résidues alimentaires et les salissures dans la zone d'aspiration et evite qu'il ne se redeposent sur la vaiselle pendant un cycle.
Pour retiretres les frittes :
Étape 1: Tournez le filtré à déchets dans le sens inverse des aiguilles d'une montre.
Étape 2: Puis, soulevez-le pour le retarder.
Passez-les sous I'eau courante pour les nettoyer.
Pour nettoyer le gros filtré et le filtré fin, vous pouvez utiliser une Brosse de nettoyageouple.
Veillez anepasplierlefftrefin.
36 essentiel
nettoyage et entretien
- Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
Veiliez a bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.
Nettoyage des bras d'aspersion
Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.
Pour retirer le bras d'aspersion supérieur:
Maintenez le bras supérieur et tournez l'écrou crante dans le sens des aiguilles d'une montre.
Puis, dégageze le bras en le tirant vers le bas.
Pour retirer le bras d'aspersion inférieur: Soulevez le bras d'aspersion inférieur pour le deboiter.
Lavez les bras dans de I'eau tiede savonneuse.
Utilisez une aiguille pour deboucher les orifices.
- Replacez les bras de la maniere inverse que décrit précédement après les avoir rincés soigneusement.
Nettoyage du lave-valisselle
Surfaces extérieures :
- Pour nettoyer les surfaces extérieures de l'appareil, utiliseze une éponge douce légrement humide et imprégnae d'un produit nettoyant doux (non abrasif), puis séchéz solgneusement.
N'tutilise jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage. - Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.
Surfaces intérieures :
Nettoyez régulierément les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisselle) et l'intérieur de la porte avec une éponge douce humide pour être tout résidu d'aliment eventual.
En cas de non utilisation prolongée
Effectuez un programme de lavage a vide (sans vaisselle a l'intérieur).
- Arrêtez puis, débranchez l'appareil de la prise de courant.
Fermez le robinet d'arrivee d'eau.
- Laissez la porte légèrement ouverte. Ceci permettra de garder les joints de porte en bon état plus longtemps et préviendra la formation d'odeurs à l'intérieur de l'appareil.
guide de dépannage
Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :
Problèmes Causes possibles
| Le programme ne démarre pas. | Vérifiez que : • Le lave-vaisselle est branché au réseau électrique. • Il n'y a pas de coupure de courant. • Le robinet d'arrivée d'eau est ouvert. • La porte du lave-vaisselle est correctement fermée. • Vous avez appuyé sur la touche "Marche/ arrêt". • Vous n'avez pas programme de départ différé. |
| Le lave-vaisselle ne se remplit pas d'eau. | Vérifiez que : • Le robinet d'arrivée d'eau est ouvert. • Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. • Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. • La pression d'arrivée d'eau n'est pas trop faible. |
| L'eau n'est pas vidangée à la fin du cycle. | • Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? • Les filtres sont-ils obstrués ? |
| Problèmes Causes possibles | |
| La vaisse n'est pas propre. Vérifiez que : | |
| • Le détergent a été introduit en quantité suffisante. | |
| • Il y a du sel régénérant dans le réservoir de sel. | |
| • Il y a du liquide de rinceage dans le distributeur de liquide de rinceage. | |
| • Les paniers ne sont pas trop charges / la vaisse est disposée correctement. | |
| • Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner. | |
| • Le programme sélectionné est adapté au type et au degré de saleté de la vaisse. | |
| • Les orifices des bras de lavage ne sont pas obstrués. | |
| • Tous les filtres sont propres et correctement insérés dans leur logement. | |
| Le lave-vaisse est bruyant. Vérifiez que les bras de lavage ne touchent pas la vaisse. | |
| Léger sifflement pendant le lavage. | Ceci n'est pas un dysfonctionnement. |
| La vaisse n'est pas tout à fait séche et ne brille pas. | Vérifiez : |
| • Qu'il y a du produit de rinceage dans le distributeur de produit de rinceage. | |
| • Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité. | |
| La porte est difficile à fermer. Vérifiez que le lave-vaisse est correctement mis à niveau. | |
| Le voyant est allumé. | Remplissez le réservoir de sel régénérant juste avant de lancer un nouveau programme. |
| Le voyant est allumé. | Remplissez le réservoir de liquide de rinceage. |
Si les informations de ce tableau ne vous aient pas à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-venture de votre magasin revendeur.
Codes erreur
Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technician qualifié du service après-vente de votre magasin.
| « E1 » | Problème de prise en eau. | Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE. |
| « E4 »Débordement. Fuite d'un compositant (raccord tuyau d'alimentation, durite, pompé de vidange). | ||
En cas de débordement, coupez l'arrivee d'eau. S'il y a de I'eau dans le fond de I'appareil a cause d'un débordement ou d'une fuite, retirez I'eau avant de redémarrer I'appareil.
Toules les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING
& CREATION , SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations.
Toute copie ou reproduction, par quelque moyen que ce soit, sera jugee et consideree comme une contreteacon.
Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
Protection de l'environnement
Ce symbole appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements electriques etlectroniques (DEEE).Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets.Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez àprotéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
essential
Service Clientele
CRT Lesquin
Rue de la haie Plouvier
F-59273-FRETIN
Art. 8000934, 8000935, 8001500
21 Avenue de l'Harmonie
59650 Villeneuve d'Ascq Cedex
Faites un geste
eco-citoyen. Recyclez
ce produit en fin de vie
