ELV 458is - Lave-vaisselle ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable libre
Marque	ESSENTIELB
Modèle	ELV 458is
Capacité nominale	14 couverts
Classe d'efficacité énergétique	A+
Consommation d'énergie annuelle	299 kWh (sur 280 cycles standard)
Consommation d'eau annuelle	3360 litres (sur 280 cycles standard)
Classe d'efficacité de séchage	A
Nombre de programmes	6 (Intensif, Normal, Eco, Fragile, 90 min, 1/2 charge)
Durée du programme Eco	170 minutes
Niveau sonore	45 dB(A)
Dimensions (L x P x H)	598 x 610 x 845 mm
Poids net	45 kg
Tension / Fréquence	220-240 V / 50 Hz
Puissance nominale	1760-2100 W
Pression d'eau	0,4 à 10 bars
Départ différé	Oui, jusqu'à 24 heures
Fonction Séchage +	Oui (sur programmes Intensif, Normal, Eco)
Adoucisseur d'eau réglable	Oui (6 niveaux)
Matériaux non compatibles	Bois, cristal, plastique non thermorésistant, cuivre, étain, artisanat, couverts collés, fibres synthétiques
Nettoyage des filtres	Recommandé après chaque utilisation
Sécurité enfants	Verrouillage enfant non spécifié, mais consignes de sécurité pour les enfants
Réparabilité	Réparations par personnel qualifié uniquement

FOIRE AUX QUESTIONS - ELV 458is ESSENTIELB

Comment régler l'adoucisseur d'eau ?

L'adoucisseur se règle en fonction de la dureté de l'eau. Consultez le tableau des niveaux de dureté (H1 à H6) dans la notice et suivez les instructions pour ajuster le réglage.

Comment remplir le réservoir de sel régénérant ?

Retirez le panier inférieur, dévissez le bouchon du réservoir de sel, remplissez 2/3 d'eau pour la première fois, puis versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni. Revissez le bouchon.

Que faire si le voyant de manque de sel reste allumé après remplissage ?

Il est normal que le voyant s'éteigne après quelques jours. Si le problème persiste, vérifiez que le bouchon est bien fermé et que le sel est adapté.

Comment ajuster le dosage du liquide de rinçage ?

Le distributeur a 6 niveaux de réglage. Commencez par la position 2, puis augmentez s'il y a des traces d'eau ou de calcaire, ou diminuez en cas de traînées blanchâtres.

Puis-je utiliser des tablettes 3 en 1 ?

Ce lave-vaisselle ne dispose pas d'un programme spécifique '3 en 1', mais vous pouvez utiliser des tablettes tout-en-un. Dans ce cas, le liquide de rinçage supplémentaire n'est pas nécessaire, mais ajustez le dosage du sel en fonction de la dureté de l'eau.

Comment nettoyer les filtres ?

Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre, soulevez-le, puis nettoyez tous les éléments sous l'eau courante avec une brosse douce. Replacez-les correctement après nettoyage.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, qu'il n'y a pas de coupure de courant, que le robinet d'arrivée d'eau est ouvert, que la porte est bien fermée, que la touche Marche/Arrêt est activée et qu'aucun départ différé n'est programmé.

Comment programmer un départ différé ?

Allumez l'appareil, sélectionnez un programme, puis appuyez plusieurs fois sur la touche Départ différé pour choisir le nombre d'heures (jusqu'à 24). Ensuite, appuyez sur Départ/Pause pour valider.

Que faire en cas de code erreur E1 ou E4 ?

E1 indique un problème de prise en eau (vérifiez robinet, pression, filtre). E4 signifie débordement ou fuite. Coupez l'eau, retirez l'eau résiduelle et contactez le service après-vente.

Comment entretenir l'appareil en cas de non-utilisation prolongée ?

Effectuez un cycle à vide, débranchez l'appareil, fermez le robinet d'eau et laissez la porte légèrement ouverte pour éviter les odeurs et préserver les joints.

MODE D'EMPLOI ELV 458is ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITE, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce lave-vaisselle vous donnera entière satisfaction.

Sommaire

Consignes de sécurité 6

Piche produit 12

Dimensions du lave-vaisselle 13

Mise à niveau 13

description de l'appareil 14

Description de l'appareil 14

Description du bandeau de commandes 15

Raccordements 16

Branchement électrique 16

Raccordement à l'arrivée d'eau 16

Raccordement à l'évacuation d'eau (vldange) 17

Avant la première utilisation 19

A. Réglement de l'adoucisseur d'eau 19

B. Remplissage du réservoir de sel régénérant 20

C. Régler le dosage du liquide de rinçage 21

D. Remplissage du distributeur de liquide de rinçage 23

E. Remplissage du distributeur de produit de lavage 23

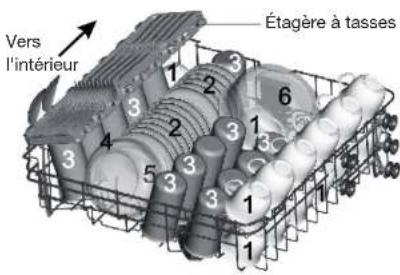

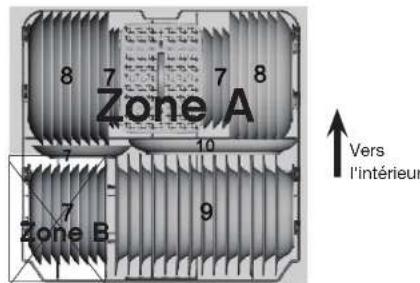

F. Chargement du lave-vaiselle 24

utilisation 31

Preparation 31

Lancer un programme de lavage 31

Affichage à l'écran 31

Modifier un programme en cours 32

Fonction Pause 32

Comment programmer un départ différé 33

La touche Séchage + 33

Fin du programme / déclenchement 34

Tableau des programmes 35

Nettoyage et entretien 36

Nettoyage et entretien des filtres 36

Nettoyage des bras d'aspersion 37

Nettoyage du lave-vaisselle 37

En cas de non-utilisation prolongée 38

Guide de dépannage 39

Codes erreur 41

Consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ LES POURPOUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'installation du lave-vaisselle (branchement électrique et raccordement à l'arrivée d'eau) doit être effectuée par un personnel qualifié conformément aux normes en vigueur. - En cas de panne, n'essayez pas de réparer l'appareil vous-même. Confiez les réparations exclusivement à un personnel qualifié. - Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînant l'annulation de la garantie. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des joints de tuyaux neufs. Il convient de ne pas réutiliser des joints de tuyaux usagés.

• Ne pas installer l'appareil sur un tapis, une moquette, ou des revêtements de sol similaires. Ne pas obstruer les ouvertures de ventilation par un tapis.

Consignes générales

• Cet appareil est destiné à un usage domestique uniquement.
• Cet appareil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que:
• Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; Des fermes ; Des hôtels, motels et autres environnements à caractère résidentiel ; Des environnements de type chambres d'hôtes.
• Contrôlez que le lave-vaisse n'a subi aucun dommage durant le transport. N'utilisez pas l'appareil : S'il a été endommagé de quelque façon que ce soit, Si la prise ou le câble d'alimentation est endommagé(e),
• En cas de mauvais fonctionnement.
• ée par l'utilisateur. Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaiselle

• Après le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trébucher. Une porte ouverte représente toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
• Ne buvez pas l'eau résiduelle eventuellement présente dans la vaisselle ou dans le lave-vaissel
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontal dans le panier supérieur.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu'elles ne dépassent pas du panier. N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion. N'introduisez pas de la vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
• N'exposez pas l'appareil à des températures inférieures à 0°C (risque de gel).

Branchement électrique

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
• Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaiselle de la prise de courant et fermez le robinet d'arrivée d'eau. N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
• Ne laïsez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

Piche produit

Désignation Valeur Unité
Marque Essentiel b
Références des modèles ELV 458b / ELV 458is / ELV 458s	458s
Codes articles 8000934 / 8000935 / 8001500
Capacité nominale 14 Couverts
Classe d'efficacité énergétique A+
Consommation d'énergie de 299 kWh par an, sur la base de 280 cycles de lavage standard (EN 50242) avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	1,04 kWh
Consommation d'électricité en mode « arêt » 0,45	W
Consommation d'électricité en mode « laissez sur marche »	0,49	W
Consommation d'eau de 3360 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de sechage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme Eco » (EN 50242) est le cycle de lavage standard auquel se rapportent les informations qui figurement sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaiselle normalalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du programme standard	170	minutes
Émissions acquistiques dans l'air	45	dB
Nombre de programmes de lavage	6
Départ différé	Oui
Durée maximum du départ différé	24	h
Tension et fréquence	220 - 240 V - 50 Hz
Puisance nominale	1760 - 2100	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Dimensions (L x P x H)	598 x 610 x 845	mm
Poids net	45	kg

Dimensions du lave-vaiselle

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant.

Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.

Description de l'appareil

Description de l'appareil

1. Panier supérieur
2. Panier à couverts
3. Panier inférieur
4. Adoucisseur d'eau
5. Distributeur de produit de lavage
6. Etagères pour tasses
7. Bras d'aspersion
8. Filtres
9. Raccord du tuyau d'arrivée d'eau 10. Raccord du tuyau de vidange

Description du bandeau de commandes

1. Touche Marche/Arrêt
2. Touche de sélection des programmes
3. Témoins lumineux des programmes : indique quel programme est sélectionné
4. Touche de sélection de la fonction « Séchage + » (uniquement pour les programmes Intensif, Normal et ECO)
5. Touche de sélection du départ différé
6. Témoin lumineux « Manque de sel »
7. Témoin lumineux « Manque de liquide de rincage »
8. Touche Départ/Pause
9. Écran d'affichage

Branchement électrique

Votre appareil ne peut être branché que sur une prise murale alimentée en 220-240 V-50 Hz monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de chaque domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du câble est adaptée à la prise de courant.

Mise à la terre

Cet appareil est équipé d'une prise électrique de terre. - Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre. - Cette prise doit impérativement rester accessible après l'installation. - ATTENTION: Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Raccordement à l'arrivée d'eau

Ce lave-vaisselle est prévu pour être alimenté en eau froide.

Pour le raccordement du lave-vaisseau à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs ; des nouveaux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus basse que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un racord filtré et vérifiez qu'il est correctement serré. Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé à l'entrée du tuyau d'arrivée d'eau.

Raccordement à l'évacuation d'eau (vldange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas piqué ou coincé (voir figure ci-après).

Utilisez le coude pour le tuyau de vidange fourni avec l'appareil.

L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergée dans l'eau.

Fixez le tuyau de vidange au point a, b ou c:

ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour éviter toute inondation.

Note : Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliés.

Niveau de réglage	Affichage à l'écran	DURETÉ DE L'EAU
		°fH mmol/l
1 « H1 » 0	- 9.0 - 0,94
2 « H2 » 10	- 20 1,0 - 2,0
3 « H3 » 21	- 30 2,1 - 3,0
4 « H4 » 31	- 40 3,1 - 4,0
5 « H5 » 41	- 60 4,1 - 6,0
6 « H6 » 61	- 98 6,1 - 9,8

°H : degré français mmol/l : millimol par litre, unité internationale pour la mesure de la dureté de l'eau. B. REMPLISSAGE DU RÉSERVOIR DE SEL RÉGÉNÉRANT Le réservoir de Sel regénérant se trouve sous le panier inférieur.

Attention! Utilisez exclusivement du sel spécial régénérant conçu pour lave-vaisselle. Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.

Ouvrir

Vous devez remplir le réservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.

1. Retirez le panier inférieur, puis dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez le bout de l’entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu’un peu d’eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

Avant la première utilisation

NOTE : Il se peut que le symbole « manque de sel » s’élumé quelques jours après que le réservoir ait été rempli. Ceci est normal.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer de la corrosion.

NOTE : Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.

C. régler le DOSAGE du liquide de rinçage

REMARQUE: Si vous utilisez des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rincage supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

NOTE: Ce lave-vaisseau ne dispose pas de programme "3 en 1".

Pour une efficacité de séchage optimale, il est préférible de privilégier l'utilisation de détergent liquide ou en poudre et de liquide de rince que des tablettes.

Le distributeur de liquide de rincage se trouve sur la face intérieure de la porte, à côté du distributeur de détergent.

Le liquide de rinçage évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rinceage est ajouté automatiquement au moment du dernier rinceage.

Attention! Utilisez exclusivement du liquide de rinceau spécifique pour lave-vaiselle. Ne rempillez jamais le distributeur de liquide de rinceau avec un autre produit (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

essential

Avant la première utilisation

Le distributeur de produit de rincege dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

• Ajustez la quantité de liquide de rincage en fonction de la dureté de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation. Augmentez graduellement la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux.

NOTE : Si vous avez de l'eau douce, vous n'aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.

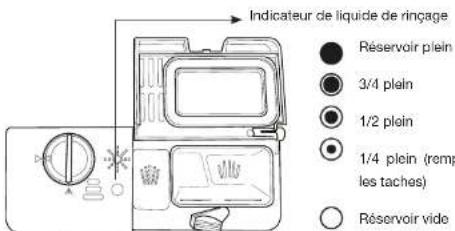

Quand remplir le distributeur de liquide de rincage

Remplissez le distributeur de liquide de rincage lorsque le symbole « manque de liquide de rincage » apparaît à l'écran.

Par ailleurs, vous pouvez évaluer la quantité de produit de rincege restant selon les indications suivantes :

Le point noir sur le distributeur de produit de rincege indique la quantité de produit de rincege disponible dans le distributeur. Plus la quantité de produit de rincege diminue, plus la taille du point noir se réduit. Le niveau de liquide de rincege ne doit jamais se situer au-dessous de 1/4.

D. Remplissage du distributeur de liquide de rinçage

Pour ouvrir le distributeur, tournez le bouchon vers la gauche dans le sens indiqué par la flèche et soulevez-le (Figure 1).

• Versez le produit de rincage dans le distributeur (Figure 2) jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop rem enir environ 110ml de liquide de rincage.
• Replacez le bouchon et tournez-le vers la droite dans le sens indiqué par la flèche (Figure 3).

E. Remplissage du distributeur de produit de LAVAGE

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rinçage.

Attention! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Bouton de déverrouillage

NOTE: Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisselle.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartiment du produit de lavage.
2. Insérez le produit de lavage dans le compartiment approprié :

• Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

Veillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage. 3. Refermez le couvercle du compartiment du produit de lavage.

NOTE: Même si vous utilisez du produit de lavage directement dans la cuve et non dans le distributeur de produit de lavage, veillez à toujours refermer le distributeur. Dans le cas contraire, le liquide de rinçage ne sera pas délivré.

REMARQUE: Les doses seront différentes selon le niveau de saleté des vaisselles et le degré de durées de l'eau utilisée.

MISE EN GARDE! Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

Chargement du lave-vaisselle

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les indications de chargement indiquées ci-après.

1. Concernant la disposition des éléments dans les paniers : Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne génent pas la rotation des bras d'aspersion.
2. Attention! Les longs couteaux de cuisine placé ement dans le panier inférieur ou supérieur.

Attention! Ne placez jamais les lames des couteaux vers le haut. - Ne surchargez pas votre lave-vaiselle. - Ne placez pas de plats dont la taille ne convient pas au lave-vaiselle. - Les petits éléments ne doivent pas être lavés dans le lave-vaiselle car ils pourraient facilement tomber des paniers. - Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaiselle lors du séchage. - Évitez le contact entre les pièces de vaisselle, pour obtenir de bons résultats de lavage. L'eau doit pouvoir atteindre toutes les surfaces sales. - Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plus BASSE) ainsi qu'un détergent doux adapté.

1. Concernant la compatibilité des éléments : Assurez-vous toujours que la vaisselle que vous insérerez dans l'appareil est appropriée à un lavage au lave-vaisselle.

Certains matériaux ne sont pas compatibles au lave-vaisselle. Dans ce cas, lavez les ustensiles à la main avec un détergent doux (liquide vaisselle).

Matériaux non compatibles au lave-vaisselle

Les ustensiles en bois,

Le cristal,

Le plastique non résistant à la chaleur,

Le cuivre,

L'étain,

Les objets artisanaux,

Les anciens couverts dont la lame et le manche sont assemblés par collage,

Les articles composés de fibres synthétiques.

Éléments partiellement adaptés

Cercirtypes de verres peuvent termir après plusieurs lavages.

La porcelaine avec des éléments décoratifs.

Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage.

Les articles émailées peuvent se ternir s'illes sont lavés fréquement au lavevaisselle.

• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.

Pour un meilleur résultat de séchage, chargez au maximum l'appareil de vaisselle en verre, porcelaine, etc. sans pour autant le surcharger. Respectez les plans de chargement indiqués ci-après. Évitez la vaisselle en plastique.

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses et les plats de service s'ils ne sont pas trop sales.

Sous-tasse Verre

Petit saladier

Saladier moyen

Grand saladier

Ajuster le panier supérieur

Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basse). Insérez les roulettes supérieures ou inférieures dans les rails. Vous pouvez ainsi créer plus d'espace dans le panier supérieur ou inférieur pour les ustensiles plus larges.

Soulevez le panier pour le presser. La languette pour placer en position haute. Baisser le panier

Languette pour le réglage en hauteur

Les étagères à tasses

Les étagères peuvent être pliées, reliées ou retirées si nécessaire. Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être posés à plat sur les étagères à tasses de sorte qu'ils n'obstruent pas la rotation des bras d'aspersion.

2 Fourchettes

3 Couteaux

6 Cuillères de service

Chargement du panier inférieur

Le panier inférieur est destiné à recevoir la vaisselle la plus difficile à nettoyer telle que les poêles, les couvercles, les plats de service, les assiettes, les casseroles, etc. comme illustré ci-après.

Vers l'intérieur

Assiette à dessert Assiette plate

Assiette creuse Plat ovale

Il est préférible de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

Autre disposition possible avec poêles et plats de service :

Replier les supports d'assiettes

Pour les marmites et les casseroles, vous pouvez replier les supports d'assiettes situés à l'arrière vers l'intérieur.

Le panier à couverts

Les couverts doivent être placés dans le panier à couverts dans le panier inférieur. Vous pouvez utiliser les supports de couverts (visuel de gauche) pour y placer les couverts un par un ou placer directement tous les couverts dans le panier (visuel de droite).

Le panier à couverts est coulissant; il doit être placé exclusivement dans la zone A (grisée) et jamais dans la zone B (voir figure ci-dessus) du panier inférieur; ici afin de ne pas gêner l'ouverture de la boîte à produits.

RAPPEL: Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être placés sur les étagères à tasses de sorte qu'ils n'obstruent pas la rotation des bras d'aspersion.

Attention! Ne laissez pas les couverts dépasser par le dessous, ici afin de ne pas gêner la rotation du bras d'aspersion inférieur.

Disposition des couverts dans le panier à couverts

1 Cuillères à soupe 2 Fourchettes 3 Couteaux 4 Cuillères à thé

5 Petites cuillères

6 Cuillère de service

7 Fourchette de service

8 Louche

essential

utilisation

Préparation

Frottez les résidus alimentaires solides éventuels restes dans les plats. Chargez le lave-vaiselle. - Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle. Vérifiez niveau de liquide de rincage. Fermez la porte.

Quel que soit le type de détergent utilisé, prenez garde à bien refermer le clapet de la boîte à produit.

Lancer un programme de lavage

1. Appuyez sur la touche Marche/Arrêt pour allumer le lave-vaisselle. Un signal sonore retentit.
2. Choisissez un programme en appuyant sur la touche Programmes. Le témoin lumineux du programme correspondant s'allume et la durée du programme s'affiche à l'écran.
3. Appuyez sur la touche Départ/Pause pour lancer le programme de lavage.

Pour un résultat de séchage optimal, privilégiez les programmes ayant la température de rinçage la plus élevée. Reportez-vous au tableau des programmes.

Affichage à l'écran

L'écran affiche les informations suivantes (à différents moments) : le temps du programme sélectionné, le temps restant du programme en cours, le départ différé programme (exemple pour 2 heures : « H:02 »), les codes erreur (E1 ou E4).

Si I'ecran affiche «-; --», ILA signifie que I'appareil est en attente;

Si l'écran affiche « H : MM » en fixe : l'appareil est en pause; Si l'écran affiche « H : MM » clignotant : l'appareil est en fonctionnement. Si un code erreur s'affiche à l'écran (voir en dernière page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Éteignez-le et contactez le service après-vente de votre magasin revendeur.

essential

utilisation

Modifier un programme en cours

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangé l'eau de lavage, vous devrez remplir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

-Pour sélectionner un autre programme :

Vous avez 2 possibilités :

Soit:

1. Éteignez puis rallumez l'appareil en appuyant sur la touche Marche/Arrêt. Choisissez un autre programme à l'aide de la touche Programmes et appuyez sur la touche Départ/Pause pour lancer le nouveau programme. Ou soit:
2. Appuyez sur la touche Départ/Pause pour mettre l'appareil en pause. Appuyez et maintenez la touche Programmes enfoncée pendant 5 secondes pour annuler le programme en cours. Choisissez un autre programme à l'aide de la touche Programmes puis, appuyez sur la touche Départ/Pause pour lancer le nouveau programme.

Fonction pause (pour ajouter de la vaisselle en cours de lavage par ex.)

Vous pouvez mettre en pause un programme en cours (pour ajouter de la vaisselle en cours de lavage par exemple).

1. Appuyez sur la touche Départ/Pause pour mettre l'appareil en pause.
2. Ouvrez légèrement la porte. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvrir la porte entièrement.
3. Ajoutez la vaisselle.
4. Refermez la porte et appuyez à nouveau sur la touche Départ/Pause. Le lave-vaisselle se remet en route après quelques secondes.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!

Comment programmer un département différé

Vous pouvez programmer un départ différé de 24 heures maximum.

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Appuyez une ou plusieurs fois sur la touche Programmes pour sélectionner un programme.
3. Appuyez plusieurs fois sur la touche Départ différé pour sélectionner un départ différé. Chaque pression sur la touche « Départ différé » augmente le temps d'une heure. L'écran affiche « H : 01 », puis « H : 02 », etc.
4. Appuyez sur la touche Départ/Pause pour enregistrer le départ différé (les « : » clignotent pour vous signaler que le départ différé a bien été pris en compte).
5. Le programme de lavage démarrera après le temps différé que vous avez programmé.

-Pour modifier un département différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé.

1. Appuyez sur la touche Départ/Pause. 2. Modifiez le départ différé en appuyant sur la touche Départ différé.
2. Enregistrez le nouveau départ différé en appuyant sur la touche Départ/Pause.

Pour annuler un département différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé. Vous avez 2 possibilités :

Soit:

Appuyez sur la touche Départ/Pause.

1. Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que l'écran affiche « H : 00 » (pas de départ différé programme).

Ou sait:

Éteignez puis rallumez l'appareil.

La touche « séchage +

Avec les programmes Intensif, Normal et Eco, vous pouvez appuyer sur la touche Séchage + pour augmenter la température de rincage, ce qui apportera une meilleure efficacité de séchage.

• Attention, cette option ajoute 5 minutes supplémentaires au cycle et engendre une consommation d'énergie supérieure.
• Notez que lorsque vous sélectionnez cette option, elle restera activée par défaut sur tous les cycles suivants. N’oubliez pas de la désactiver si besoin.

Appuyez de nouveau sur la touche Séchage + pour annuler cette option.

Fin du programme / déchargement

1. Lorsque le cycle de lavage est terminé (témoin lumineux du programme allumé), l'appareil émet un signal sonore.
2. Eteignez l'appareil à l'aide de la touche Marche/Arrêt.
3. Entrouvre la porte du lave-vaisselle.

Attention car de la vapeur chaude s'échappe !

Patientez quelques minutes avant de décharger le lave-vaisselle : vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats de séchage. La vaisselle chaude est sensible aux chocs. Laissez-la se refroidir avant de vider le lave-vaisselle.

À la fin du programme, laissez la porte entrouverte pendant 20 à 30 minutes pour que les dernières traces d'humidité restant sur la vaisselle s'évaporent.

• Nous vous conseillons tout d'abord de vider le panier inférieur puis le panier supérieur afin d'éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
• Avec chaque lavage, contrôle si les filtres doivent être nettoyés.

Tableau des programmes

Programmés	Informations sur leprogramme	Description duprogramme	Option * Sécchage + 1		Durée du programme(en min)	Énergie (en Kwh)	Consommation d'eau(en litres)	Liquide de rincage
			Produit de lavagePrelavage/Lavage principal	Durée du programme(en min)
Intensif Vaisselle très sale	Prélavage (50°C)Lavage (65°C)RinçageRinçageRinçage (65°C)*Séchage	Oui	5/30 g 145	1,6 19,5	Oui
Normal Vaissellenormalement sale	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)*Séchage	Oui	5/30 g 160	1,35 16	Oui
ECO Vaisselsequotidiennelegrement sale(Norme EN 50242)	PrélavageLavage (50°C)RinçageRinçage (65°C)*Séchage	Oui	5/30 g 170	1,04 12	Oui
Fragile (*) Vaisselseglement sale.Particulierementadapté pour lesverres	PrélavageLavage (40°C)RinçageRinçage (60°C)Séchage	Non	5/30 g 120	0,85 16	Oui
90 min Vaisselsenormalement sale.Séchage rapide	Prélavage (65°C)RinçageRinçage (65°C)Séchage	Non	30 g 90 1,35	12
1/2 chargeCycle de lavage pluscourt. Vaisselselegrement sale	Lavage (45°C)Lavage (55°C)Rinçage (65°C)Séchage	Non	5/30 g 135	1,35 12	Oui

Le dernier rincage se fait 7 0 ^ C lorsque l'option "Sechage ^+ est activée. Le programme = Fragile = a une température de sechage moins élevée pour préserver la vaiselle delicate. Nous vous conséignons d'essayer la vaisse l'avec un chiffon doux à la fin du cycle, pour finaliser le sechage et éviter des traces d'humidity.

nettoyage et entretien

Nettoyage et entretien des filtres

Le système de filtration de votre lave-vaisselle se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Le filtre principal (ou filtre fin) : S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtre à déchets (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre : Ce filtre retient les résidues alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

Pour retirer les filtres:

Étape 1: Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre.

Étape 2: Puis, soulevez-le pour le retirer.

Passez-les sous l'eau courante pour les nettoyer. Pour nettoyer le gros filtre et le filtre fin, vous pouvez utiliser une brosse de nettoyageouple. Veillez à ne pas plier le filtre fin.

36 essentiel

Nettoyage et entretien

• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

Pour retirer le bras d'aspersion supérieur: Maintenez le bras supérieur et tournez l'écrou cranté dans le sens des aiguilles d'une montre. Puis, dégagez le bras en le tirant vers le bas.

Pour retirer le bras d'aspersion inférieur: Soulevez le bras d'aspersion inférieur pour le déboiter.

Lavez les bras dans de l'eau tiède savonneuse. Utilisez une aiguille pour déboucher les orifices. - Replacez les bras de la manière inverse que décrit précédemment après les avoir rincés soigneusement.

Nettoyage du lave-vaiselle

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez une éponge douce légèrement humide et imbibée d'un produit nettoyant doux (non abrasif), puis séchez soigneusement. N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
• Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.

essential

nettoyage et entretien

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisselle) et l'intérieur de la porte avec une éponge douce humide pour être tout résidu d'aliment eventuel.

En cas de non utilisation prolongée

Effectuez un programme de lavage à vide (sans vaisselle à l'intérieur). - Arrêtez puis débranchez l'appareil de la prise de courant. Fermez le robinet d'arrivée d'eau. - Laissez la porte légèrement ouverte. Ceci permettra de garder les joints de porte en bon état plus longtemps et préviendra la formation d'odeurs à l'intérieur de l'appareil.

Guide de dépannage

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes Causes possibles

Le programme ne démarre pas.	Vérifiez que : • Le lave-vaisselle est branché au réseau électrique. • Il n'y a pas de coupure de courant. • Le robinet d'arrivée d'eau est ouvert. • La porte du lave-vaisselle est correctement fermée. • Vous avez appuyé sur la touche "Marche/ arrêt". • Vous n'avez pas programme de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que : • Le robinet d'arrivée d'eau est ouvert. • Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. • Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. • La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	• Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? • Les filtres sont-ils obstrués ?

Problèmes Causes possibles

La vaisse n'est pas propre. Vérifiez que :Le détergent a été introduit en quantité suffisante.II y a du sel régénérant dans le réservoir de sel.III y a du liquide de rincege dans le distributeur de liquide de rincege.Les paniers ne sont pas trop charges / la vaisse est disposée correctement.Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner.Le programme sélectionné est adapté au type et au degré de saleté de la vaisse.Les orifices des bras de lavage ne sont pas obstrués.Tous les filtres sont propres et correctement insérés dans leur logement.

Le lave-vaisse est bruyant. Vérifiez que les bras de lavage ne touchent pas la vaisse.

Léger sifflement pendant le lavage.Ceci n'est pas un dysfonctionnement.

La vaisse n'est pas tout à fait sèche et ne brille pas. Vérifiez :Qu'il y a du produit de rincege dans le distributeur de produit de rincege.Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.

La portec est difficile à fermer. Vérifiez que le lave-vaisse est correctement mis à niveau.

Le voyant est allumé. Remplissez le réservoir de sel régénérant juste avant de lancer un nouveau programme.

Le voyageant est allumé. Remplissez le réservoir de liquide de rincege.

Si les informations de ce tableau ne vous ont pas aidé à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

« E1 »	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau tropasse.
« E4 »Débordement. Fuite d'un compositant (raccord tuyau d'alimentation, durite, pompé de vidange).

En cas de débordement, coupez l'arrivée d'eau. S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quel moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement

Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

essential

Service Clientèle

CRT Lesquin

Rue de la Haie Plouvier

F-59273-FRETIN

Art. 8000934, 8000935, 8001500

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq Cedex

Faites un geste

Éco-citoyen. Recyclez

ce produit en fin de vie
