ELVS3 458b - Lave-vaisselle ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	9 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes
Fonction départ différé	Oui, jusqu'à 24 heures
Dimensions (L x P x H)	55 x 50 x 85 cm
Poids	35 kg
Consommation d'eau	9 litres par cycle
Entretien	Filtres à nettoyer régulièrement
Sécurité	Système anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - ELVS3 458b ESSENTIELB

Pourquoi mon lave-vaisselle ESSENTIEL B ELVS3 458b ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est sélectionné.

Le lave-vaisselle ESSENTIEL B ELVS3 458b ne vidange pas l'eau. Que faire ?

Vérifiez si le filtre est bouché ou si le tuyau de vidange est plié ou obstrué. Nettoyez le filtre et assurez-vous que le tuyau de vidange est en bon état.

Pourquoi mes plats ne sont-ils pas propres après le lavage ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras d'aspersion ne sont pas bloqués. Vérifiez également le niveau de sel et de liquide de rinçage.

Mon lave-vaisselle ESSENTIEL B ELVS3 458b fait un bruit étrange pendant le fonctionnement. Que dois-je vérifier ?

Un bruit inhabituel peut être causé par des objets mal placés ou par des bras d'aspersion qui touchent des plats. Vérifiez l'intérieur pour vous assurer qu'il n'y a pas d'obstacles.

Comment puis-je régler l'adoucisseur d'eau de mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour localiser le réglage de l'adoucisseur. Ajustez-le en fonction de la dureté de votre eau. Testez l'eau avec un kit de dureté si nécessaire.

Le lave-vaisselle ESSENTIEL B ELVS3 458b affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour la signification des codes d'erreur. Chaque code correspond à un problème spécifique, et le manuel fournit des étapes de dépannage.

Comment nettoyer le filtre de mon lave-vaisselle ESSENTIEL B ELVS3 458b ?

Retirez le filtre en suivant les instructions du manuel. Rincez-le sous l'eau courante pour enlever les débris et replacez-le une fois nettoyé.

Puis-je utiliser des produits d'entretien non recommandés pour le lave-vaisselle ESSENTIEL B ELVS3 458b ?

Il est recommandé d'utiliser uniquement des produits d'entretien spécifiquement conçus pour les lave-vaisselle. L'utilisation de produits non recommandés peut endommager l'appareil.

MODE D'EMPLOI ELVS3 458b ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Voues venez d'acquenir un produit de la marque Essentiel b et nous vous en rencrencions. Nous apportons un son tout participulien a la FIABILITE, a la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espereons que ce lave-voiselle vous dornerc entiere sotiasition.

sommaire

consignes de sécurité 6

Piche produit 12

Dimensions du lave-vaissele 13

Mise à niveau 13

description de l'appareil 14

Description de l'appareil 14

Description du bandeau de commandes 15

raccordements 16

Branchement electrique 16

Raccordement à l'arrivee d'eau 16

Raccordement à l'évacuation d'eau (vldange) 17

avant la première utilisation 19

A. Reglage de l'adoulsiateur d'eau 19

B. Remplissage du réservoir de sel regénérant 20

C. Regler le dosage du liquide de rinceage 21

D. Remplissage du distributeur de liquide de rincege 23

E. Remplissage du distributeur de produit de lavage 23

F. Chargement du lave-vaisse 24

utilisation 31

Preparation 31

Lancer un programme de lavage 31

Affichage à l'écran 31

Modifier un programme en cours 32

Fonction Pause 32

Commentprogrammerundepart différé 32

La touche Sechage + 33

Fin du programme / déchéancement 33

Tableau des programmes 35

nettoyage et entretien 36

Nettoyage et entretien des filtres 36

Nettoyage des bras d'aspersion 37

Nettoyage du lave-vaisselle 37

En cas de non utilisation prolongée 38

guide de dépannage 39

Codes erreur 41

consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZLES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'installation du lave-vaisselle (branchement électrique et raccordement à l'arrivée d'eau) doit être effectuee par un personnel qualifie conformément aux normes en vigueur.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Confiez les réparations exclusivement à un personnel qualifié.
- Les réparations effectuees par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînant l'annulation de la garantie.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
L'appareil doit'être raccordé au réseau de distribution d'eau en utilisant des jours de tuyaux neufs. Il convient de ne pas réutiliser des jours de tuyaux usages.

• Ne pas installer l'appareil sur un tapis, une moquette, ou des revêtements de sols similaires.
• Ne pas obstruer les ouvertures de ventilation par un tapis.

Consignes generales

• Cet apparéil est destiné à un usage domestique uniquement.
• Cet apparéil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que:
• Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementss professionnels;
  Des fermes;
  Des hotels, motel et autres environnementa caractere residentiel;
  Des environnements de type chambres d'hotes.
• Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilisez pas l'appareil :
  S'il a ete endommagé de quelerque facon que ceteroisit,
  Si la prise ou le cable d'alimentation est endommagé(e),

• En cas de mauvais fonctionnement.

• Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.
  Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.

Utilisation du lave-vaiselle

• Àprous le chargement ou le déchargement de la vaisselle, ne laissez pas la portedu lave-vaisselle ouverte carquelqu'un pourrait la heurter et trabucher. Une porte ouverte représentete toujours un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
• Ne buvez pas l'eau résiduelle eventuellesment presente dans la vaiselle ou dans le lava-vaiselle en fin de cycle : des résidus de produits de lavage peuvent subsister.

• N'utilisez que des produits (produit de lavage, liquide de rincege et sel regénérant) spécifiques pour lave-vaisse.

• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent'être placés dans le panier avec les pointes tournées vers le bas ou en position horizontal dans le panier supérieur.

• Faites attention de ne pas vous blesser avec les pointes des couteaux et voirlez à ce qu'elles ne dépassent pas du panier.
• N'introduizez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
  N'introduisez pas de la vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Évitez d'ouvrir la porte du lave-vaisse lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
• N'exposez pas l'appareil à des températures inférieures à 0^ (risque de gel).

Branchement électrique

• Avant de brancher votre apparéil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l' apparéil.

• Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.

• En cas d'anomalie de fonctionnement, débranchez le lave-vaissele de la prise de courant et fermez le robinet d'arrivee d'eau.
• N'utilise pas de rallonge ou de multiprise pour raccorder l'appareil.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles saient étéplatées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendnent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l' apparéil et son cordon hors de portée des enfants de moins de 8 ans.

• Ne laissiez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les apparèils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

Fiche produit

Désignation Valeur Unité
Marque Essential b
Références des modèles ELVS3 458b / ELVS3 458s
Codes articles 8001505 / 8001507
Capacité nominale 10 Couverts
Classo d'efficacité énergétique A+

Consommation d'énergie de 238 kWh par an, sur la base de 280 cycles de lavage standard (EN 50242) avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'apparoiel.

Consommation d'énergie du cycle de lavage standard	0,83 kWh
Consommation d'électricité en mode « arrêt » 0,45 W
Consommation d'électricité en mode « laissé sur marché »	0,49 W

Consommation d'eau de 2520 litres par an, sur la base de 280 cycles de lavage standard. La consommation reelle d'eau depend des conditions d'utilisation de l'appareil.
Classe d'efficacité de sechage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme Eco » (EN 50242) est le cycle de lavage standard auquel se rapportent les informations qui figureur sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaiselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.

Durée du programme standard	175	minutes
Émissions acoustiques dans l'air	45	dB
Nombre de programmes de lavage	6
Départ différé	Oui
Durée maximum du départ différé	24	h
Tension et fréquence	220 - 240 V - 50 Hz
Puisance nominale	1760 - 2100	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Dimensions (L x P x H)	448 x 610 x 845	mm
Poids net	45	kg

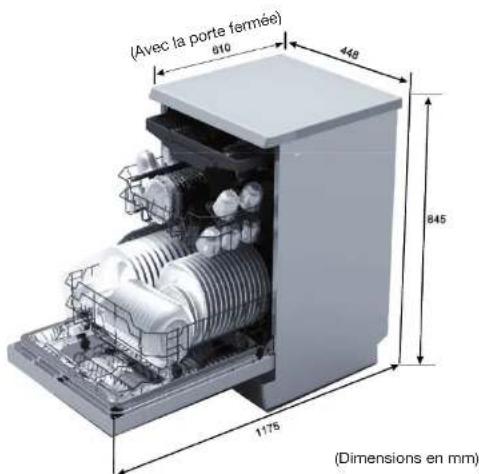

Dimensions du lave-vaisse

Mise à niveau

Une bonne mise a niveau est indispensable pour une parfaite fermeture et etanchete de la porte. Pour cela, reglez les pieds en les vissant ou les devissant.

Contrôlez la bonne mise à niveau de l'apparé à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirés. Veiliez à ne pas limiter la circulation de l'air au sol par des tepis.

description de l'appareil

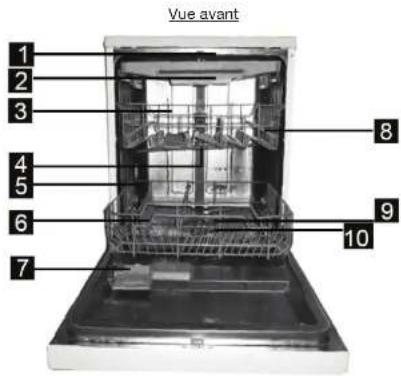

Description de l'apparell

1. Douchette
2. Tiroir a couverts supérieur
3. Panier du milieu
4. Bras d'aspersion supérieur
5. Panier Inférieur (avec panier à couverts armovible inclus)
6. Adoucisseur d'eau
7. Distributeur de produit de lavage
8. Étagère pour tasses
9. Bras d'aspersion inférieur
10. Filtres
11. Raccord du tuyau d'arrivee d'eau
    12 Raccord du tuyau de vidange
12. Cordon d'alimentation

Description du bandeau de commandes

1. Touche Marche/Arrêt
2. Touche de selection des programmes
3. Témoins lumineux des programmes : indiquequel programme est seLECTIONné
4. Touche de selection de la fonction « Séchage + » (uniquement pour les programmes Intensif, Normal et ECO)
5. Temoin lumineux « Manque de sel »
6. Témoin lumineux « Manque de liquide de rincage »
7. Touche de selection du départ différé
8. Écran d'affichage

raccordements

Branchement electrique

Votre apparéil ne peut être branché que sur une prise murale alimentée en 220-240 V-50 Hz monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électricque de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.

Mise à la terre

• Cet apparéil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
• Cette prise doit impératifement rester accessible après l'installation.
• ATTENTION: Une mauvaise utilisation de la prise de terre peut entrainer le risque de chic électrique.

En cas de court-circuit, la mise à la terre réduit le risque de chic électrique en permettant au courant d'être evacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veillez consulter un personnel qualifié.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
  N'tutilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Raccordement à l'arrivee d'eau

Ce lave-vaisselle est prévu pour etre alimenté en eau froide.

Pour le raccordement du lave-vaiselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs ; deieux tuyaux ou des tuyaux usés ne doivent pas etre réutilisés.

La pression d'eau doit etre comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus BASSE que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré et vérifie qu'il est correctement serrer. Si I'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laisssez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puisent obstruer le filtré place à l'entrée du tayau d'arrivée d'eau.

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laïsez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas piée ou coince (voir figure ci-après).

Utilisez le coude pour le tuyau de vidange fourni avec l'appareil.

L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergee dans l'eau.

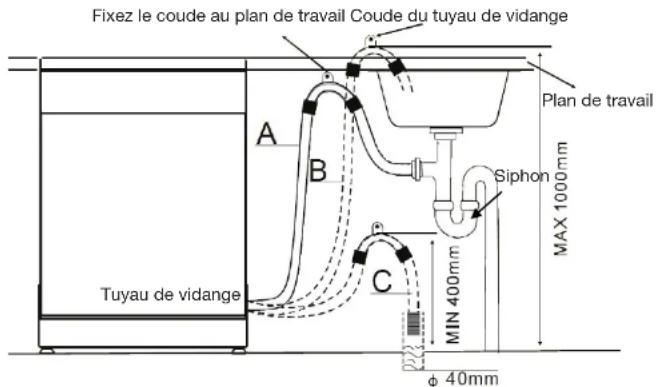

Fixez le tuyau de vidange au point A, B ou C:

ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour évier toute inondation.

Note : Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliers.

18 esseniet 0.40 raccordements

avant la première utilisation

Avant d'utiliser votre lave-vaiselle pour la première fois :

A. Reglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel regénérant.
C. Reglez le dosage de liquide de rincage.
D. Remplissez le distributeur de liquide de rincage.
E. Remplissez le distributeur de produit de lavage.
F. Chargement du lave-vaisselle.

A. RÉGLAGE DE L'ADOUCISSEUR D'EAU

Afin d'éviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, découverte de calcaire.

L'eau de distribution dont la durée dépasse 9^ doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régérant.

Le réglage de l'adoucisseur est important pour la qualité de lavage et la prévention de votre vaisselle, mais aussi pour le résultat de sechage.

Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votreompagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la durée de l'eau.

Pour regler la durée de I'eau sur votre apparéil :

1. Ouvrez la porte du lave-vaiselle et appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Dans la minute qui suit, appuyez sur la touche Programmes et maintenez-la enforcée pendant plus de 5 secondes pour entrer dans le mode de réglage. Les témoins lumieux Manque de liquide de rincage et Manque de sel clignotent régulément pendant la phase de réglage.
3. Appuyez successivement sur la touche Programmes pour faire défiler les 6 niveaux de réglage dans l'ordre suivant : H1, H2, H3, H4, H5, H6. Arrétez-vous au niveau souhaité en fonction de la durée de l'eau de votre région (reportez-vous au tableau en page suivante pour sélectionner le réglage approprié).
4. Une fois le niveau sélectionné, appuyez sur la touche Marche/Arrêt pour valider. La sélection est méorisé.

essentel©avant la première utilisation

Niveau de réglage	Affichage à l'écran	DURETÉ DE L'EAU
		°fH mmol/l
1 « H1 » 0	- 9.0 - 0,94
2 « H2 » 10	- 20 1,0 - 2,0
3 « H3 » 21	- 30 2,1 - 3,0
4 « H4 » 31	- 40 3,1 - 4,0
5 « H5 » 41	- 60 4,1 - 6,0
6 « H6 » 61	- 98 6,1 - 9,8

fH :degre français
mmol/l : millimol par litre, unité internationale pour la mesure de la durée de l'eau.
B. REMPLISSAGE DU RÉSERVOIR DE SEL RÉGÉNÉRANT
Le réservoir de sel regénérant se trouve sous le panier inférieur.

Attention! Utilisez exclusivement du sel spécial regénérant concu pour lave-vaisselle. Tout autre type de sel non spécifiquement concu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisur. L'utilisation d'un sel non ajusté annule la garantie.

2

Vou des nez remplir le reservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.

1. Retirez le panier inférieur puis, devissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez le bout de l'entonnoir (foumi) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

essential

avont la première utilisation

NOTE : Il se peut que le symbole « manque de sel » Seste allumé quelques jours après que le réserveit a été rempli. Ceci est normal.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer de la corrosion.

NOTE : Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.

C. RÉGLER LE DOSAGE DU LIQUIDE DE RINÇAGE

REMARQUE: Si vous utilise des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rince supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

NOTE: Ce lave-vaisselle ne dispose pas de programme *3 en 1".

Pour une efficacité de séchage optime, il est préférible de privilégier l'utilisation de détergent liquide ou en poudre et de liquide de rincege plutilot que des tablettes.

Le distributeur de liquide de rincege se touve sur la face interieure de la porte, a cote du distributeur de détergent.

Le liquide de rincege evite que I'eau ne reste sur la vaisse sous forme de gouttelettes laissant des taches blanches après sechage.

Le liquide de rincege est ajouté automatiquement au moment du dernier rincege.

Attention! Utilisez exclusivement du liquide de rincege spécifique pour lave-vaiselle. Ne remplessez jamais le distributeur de liquide de rincege avec un autre produit ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endomager l'appareil.

essential

avant la première utilisation

Le distributeur de produit de rangage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

• Ajustez la quantité de liquide de rincavage en fonction de la durée de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adapterez ensuite le dosage correct pour votre habitation.
  Augmentez graduallement la dose de liquide de rincege s'il y a des goutes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisse l ou sur les verres ou les lames de couteaux.

NOTE : Si vous eau est douce, vous n'aurez peut-etre pas besoin de produit derinçage car il pourrait former un voile blanc sur votre vaiselle.

Quand remplir le distributeur de liquide de rincage

Remplissez le distributeur de liquide de rincage lorsque le symbole « manque de liquide de rincage » attifie à l'écran.

Par ailleurs, vous pouvez évaluer la quantité de produit de rincege restant selon les indications suivantes :

Le point noir sur le distributeur de produit de rincege indique la quantité de produit de rincege disponible dans le distributeur. Plus la quantité de produit de rincege diminue, plus la talle du point noir se réduit. Le niveau de liquide de rincege ne doit jamais se situer au-dessous d'1/4.

D. REMPLISSAGE DU DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Pour ouvir le distributeur, tournez le bouchon vers la gauche dans le sens indiqué par la flèche et soulevez-le (Figure 1).
- Versez le produit de rincage dans le distributeur (Figure 2) jusqu'à ce que l'indicateur de niveau noirisse complètement. Attention de ne pas trop replir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 110 ml de liquide de rincage.
- Replacez le bouchon et tourmez-le vers la droite dans le sens indiqué par la fièche (Figure 3).

E. REMPLISSAGE DU DISTRIBUTEUR DE PRODUIT DE LAVAGE

Le distributeur de produit de lavage se trouve sur la face interieure de la porte, à côte du distributeur de liquide de rincege.

Attention! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage.
Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Bouton de déverrouillage

NOTE: Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisse.

1. Appuyez sur le bouton de déverrouillage pour ourir le compartment du produit de lavage.
2. Insérez le produit de lavage dans le compartmentement approprié :

Compartment A:

• Insérez du produit de lavage en poudre ou liquide (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

Compartment B:

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira u prélavage si la vaisse est très sale.

Veuiliez respecte les recommendations de dosage conseillées par le fabricant et conservez les recommendations mentionnées sur les emballages des produits de lavage.
3. Refermez le couvercle du compartment du produit de lavage.

NOTE: Meme si vous utilisez du produit de lavage directement dans la cuve et non dans le distributeur de produit de lavage, veillez à toujours referrer le distributeur. Dans le cas contraire, le liquide de rincage ne sera pas délivré.

REMARQUE: Les doses seront différentes selon le niveau de saleté de la vaisse et le degré de durée de l'eau utilisée.

MISE EN GARDE! Les produits de lavage pour lave-vaiselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

F. CHARGEMENT DU LAVE-VAISSELLE

Pour obtenir les méilleures performances de votre lave-vaiselle, veuillez suivre les indications de chargement indiquées ci-après.

-Recommendations importantes

1. Concernant la disposition des éléments dans les paniers :
   Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne génent pas la rotation des bras d'aspersion.

2. Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.

Pour un meilleur résultat de sechage, chargez au maximum l'appareil de vaisselle en verre, porcelain, etc. sans pour autant le surcharger. Respectez les plans de chargement indiqués ci-après. Evitez la vaisselle en plastique.

Chargement du panier du milieu

Le panier du milieu est destiné à receivevoir la vaiselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses et les plats de service s'ils ne sont pas trop sales.

Vers l'intérieur

Ajuster le panier du milieu

Le panier du milieu dispose de deux positions de réglage en hauteur (une position haute et une position basse). Vous pouvez ainsi creer plus d'espace dans le panier du milieu ou inférieur pour les ustensiles plus larges.

Les étagères à tasses

Les étagères peuvent être pliees, relevantes ou retirees si nécessaire.

Les ustensiles longs comme les couverts de service, les couverts à salute ou les grands couteaux de cuisine doivent être placés sur les étagères de sorte qu'ils n'obstruient pas la rotation des bras d'aspersion.

Chargement du panier inférieur

Le panier inférieur est destiné à receivevoir la vaisselle la plus difficile à nettoyer telle que les poèles, les couvercles, les plats de service, les assiettes, les casseroles, etc. comme illustré ci-après.

Il est préférible de placer les plats de service et les couverçes sur les côtes du panier pour évider de bloquer la rotation des bras d'aspersion supérieurs.

Veillez à ne pas poser de grandes assiettes ou de grands plats au niveau de la partie avant gauche du panier car ceci pourrait gérer l'ouverture de la boîte à produit et, par conséquent, nuire au bon lavage de la vaissette.

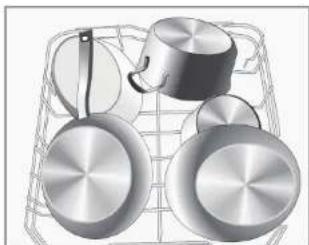

Autre disposition possible avec poëles et plats de service :

-Replier les supports d'assiettes Pour les marmites et les casseroles, vous pouvez replier les supports d'assiettes situés à l'arrête vers l'intérieur.

Le tiroir à couverts supérieur

Chargement du tiroir a couverts : Les couverts doivent etre place dans les encoches appropriees du tiroir a couverts comme indiqued sur le schema ci-dessous :

1 Cuilleres a soupe

2 Fourchettes

3 Couteaux

4 Cuilleres a the

5 Cuilleres a dessert

6 Cuillere de service

7 Fourchette de service

8 Louche a sauce

Pour obtenir les valeurs performances de lavage :

• Les couverts ne doivent pas s'emboiter entre eux,
  Le cote « bombé » de la louche (8) doit être tourné vers le haut,
• Les longs ustensiles (6) doivent être placés en position horizontally au centre du tiroir.

Ajustement du tiroir a couverts:

Voupezajusterles2voletsdapaniacouvertsupereurselonvosbesoins：

Position 1: Le volet gauche est inclé.
Cette position est adaptée à un plan de chargement pour 10 couverts.

Position 2: Le volet gauche est horizontal à un niveau inférieur. Cette position vous permet de-disposer des ustensiles plus hauts sur le volet gauche ex.;tasses).

utilisation

Preparation

Frotte les résidus alimentaires solides eventuels restes dans les plats.
Chargez le lave-vaiselle.
- Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle. Vérifielez niveau deliquide de rincage.
Fermez la porte.

Quelque soit le type de détergent utilisé, prenez garde à toutes reférer le clapet de la boite à produit.

Lancer un programme de lavage

1. Appuyez sur la touche Marche/Arrêt pour allumer le lave-vaisselle. Un signal sonore retentit.
2. Choisissez un programme en appuyant sur la touche Programmes. Le témoin lumineux du programme correspondant s'allume et la durée du programme s'affiche à l'écran.
3. Le programme de lavage démarre automatiquement après quelques instants.

Pour un résultat de séchage optimal, privilégiez les programmes ayant la/tempature de rincege la plus élevé. Reportez-vous au tableau des programmes.

Affichea a l'ecran

L'écran affiche les informations suivantes (à différents moments):
Le temps du programme selectionné,
Le temps restant du programme en cours,
Le départ différé programme (exemple pour 2 heures: « H : 02 »),
- Les codes erreur («E1» ou «E4»).

Si I'ecran affiche «-; --»,ILA signifie que I'appareil est en attente ;

Si I'ecran affiche « H : MM » en fixe : l'appareil est en pause ;
Si I'écran affiche « H : MM » clignotant : l'appareil est en fonctionnement.
Si un code erreur s'affiche à l'écran (voir en dernierie page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Éteignez-le et contactez le service après-vente de votre magasin revendeur.

Modifier un programme en cours

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidange l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

-Pour selectionner un autre programme :

Vous avez 2 possibilites :

Soit:

1. Éteignez puis, rallumez l'appareil en appuyant sur la touche Marche/Arrêt. Puis, choisissez un autre programme à l'aide de la touche Programmes.
   Ou soit
2. Appuyez et maintenez la touche Programmes enforcée pendant 5 secondes pour annuler le programme en cours. Puis, désisissez un autre programme à l'aide de la touche Programmes.

Fonction Pause (pour ajouter de la valisselle en cours de lavage par ex.)

Vou pouvezmettre en pause un programme en cours (pour ajouter de la vaisse en cours de lavage par exemple).

1. Appuyez sur la touche Départ/Pause pourmettre l'appareil en pause.
2. Ouvrez légèrement la porte. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvrir la porte entièrement.
3. Ajoutez la vaisse.
4. Refermez la porte et appuyez à nouveau sur la touche Départ/Pause. Le lavevaisselle se remet en route après quelques secondes.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!

Comment programme un département différé

Vous pouvez programmer un depart differé de 24 heures maximum.

1. Appuyez sur la touche Marche/Arret pour allumer l'appareil.
2. Appuyez une ou plusieurs fois sur la touche Programmes pour désir un programme.

32 essenet@ v.40 utilisation

1. Appuyez plusieurs fois sur la touche Départ différé pour selectionner un départ différé. Chaque pression sur la touche « Départ différé » augmente le temps d'une-heure. L'écran affiche « H : 01 », puis « H : 02 », etc.
2. Le programme de lavage demarrera après le temps différé que vous avez programmé.

-Pour modifier un département différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé en appuyant une ou plusieurs fois sur la touche Départ différé.

-Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.
Vous avez 2 possibités :

Soit:
Appuyez plusieurs fois sur la touche Départ différé jusqu'à ce que l'écran affiche « H:00 » (pas de départ différé programme).
Ou soit:
Eteignez此时，rallumez l'appareil.

La touche Sechage +

Avec les programmes Intensif, Normal et Eco, vous pouvez appuyer sur la touche Sechage ^+ pour augmenter la temperature de rincage, ce qui apportera une meilleure efficacite de sechage.

• Attention, cette option ajoute 5 minutes supplémentaires au cycle et engendre une consommation d'énergie supérieure.
• Notez que lorsque vous sélectionnez cette option, elle restera activée par défaut sur tous les cycles suivants. N'oubliez pas de la désactiver si besoin.

Appuyez de nouveau sur la touche Sechage + pour annuler cette option.

Fin du programme / déchéancement

1. Lorsque le cycle de lavage est terminé (fémenin lumineux du programme allumé), l'appareil émet un signal sonore.
2. Eteignez I'appareil a I'aide de la touche Marche/Arret
3. Entrouvre la portedu lave-vaisselle.

essential

utilisation

Attention car de la vapeur chaude s'échappe!

Patientez quelques minutes avant de décharger le lave-vaiselle : vous évitezrez de vous brûler et vous obtiendaçrez de mêleurs résultats de séchage. La vaiselle chaude est sensible aux chocs. Laissez-la toutes refroidir avant de vider le lave-vaiselle.

A la fin du programme, laissez la porte entrouverte pendant 20 à 30 minutes pour que les dernières traces d'humidité restant sur la vaiselle s'évaporent.

• Nous vous conseillons tout d'abord de vider le panier inférieur puis le panier supérieur afin d'éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
• Avec chaque lavage, contrôle si les filtres doivent être nettoyés.

Tableau des programmes

ATTENTION: sur l'afficheur les temps des programmes sont indiqués en heures et non en minutes.

Programmss	Informations sur leprogramme	Description duprogramme	Option " Sachege + "	Produit de lavagePrélavage/Lavageprincipal	Durée du programme(en min)	Énergie (en Kwh)	Consommation d'eau(en litres)	Liquide de rincappe
Intensif Vaisselle très sale		• Prélavage (50°C)• Lavage (65°C)• Rinceage• Rinceage• Rinceage (65°C)*• Sèchage	Oui	3/22 g	135(2h15)	1,3	7 Oui
Normal	Vaissellenormalement sale		Oui	3/22 g	155(2h35)	1,07	4 Oui
ECO	Vaissellequotidienne{légération sale(Norme EN 50242)		Oui	25 g	175(2h55)	0,83	0 Oui
Fragile (1)	Vaisselloglégération sale.Particulémentadaplité pour lesverres		Non	25 g	110(1h50)	0,7	14 Oui
90 min	Vaissellonormalement sale.Séchage rapide		Non	25 g	90(1h30)	1,1	10,5 Oui
1/2charge	Cyclé delavage pluscour. Vaisselsegérement sale		Non	3/22 g	130(2h10)	0,8	12 Oui

La danier enagagase fait a 70oG lorsquie loption Sachege - est activer.
Le programme = Fragile - a temperature de séchage moins élevée pour préserver la vécillée décelle. Nous vous consellons d'essayer la visuelle avec un chiffon dont à la fin du cycle, pour finalisier le séchage et éleverir des traces d'humidité.

nettoyage et entretien

Nettoyage et entretlen des filtres

Le système de filtrage de votre lave-vaiselle se compose de 3 éléments : le filtré principal, le filtré à déchets et le micro-filtre.

1. Le filtré principal (ou filtré fin): S'il est sale ou obstruè, les résultats obtenu avec le lavevaisselle seront moins satisfaisants.
2. Le filtré à déchets (ou filtré grossier): il retient les particules solides les plus volumineuses qui pouraient boucher le tuyau d'évacuation.
3. Le micro-filtre: Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'il ne se redéposent sur la vaisselle pendant un cycle.

Pour retirer les filtres:

1

Etape 1: Tournez le filtré à déchets dans le sens inverse des aiguilles d'une montre.

2

Étape 2: Puis, soulevez-le pour le retarder.

• Passez-les sous l'eau courante pour les nettoyer.
• Pour nettoyer le gros filtré et le filtré fin, vous pouvez utiliser une Brosse de nettoyageouple.
  Veillez anepasplierleffretinf.

Attention! N'utilisez jamais le lave-vaisselle sans les 3 filtres cités ci-dessus.

36

essential

nettoyage et entretien

• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
  Veillez a bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

Pour retirer le bras d'aspersion supérieur:
Maintenez le bras supérieur et tournez l'écrou crante dans le sens des aiguilles d'une montre.
Puis, dégageze le bras en le tirant vers le bas.

Pour retirer le bras d'aspersion inférieur: Soulevez le bras d'aspersion inférieur pour le deboiter.

Lavez les bras dans de I'eau tiede savonneuse.
Utilisez une aiguille pour deboucher les orifices.
- Replacez les bras de la maniere inverse que décrit précédement après les avoir rincés soigneusement.

Nettoyage du lave-valisselle

Surfaces extérieures :

Pour nettoyer les surfaces extérieures de l'appareil, utilisez une eponge douce légrement humide et impregnée d'un produit nettoyant deux (non abrasif), puis séché z solgneusement.
N'tutilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
- Ne vaporisez pas d'eau ou tout autre produit en aérosol directement sur le bandeau de commandes.

essential

nettoyoge et entretien

Surfaces intérieures :

Nettoyez regulierement les joints (afin d'eviter la formation d'odeurs à l'intérieur du lave-vaisselle) et l'intérieur de la porte avec une éponge douce humide pour oter tout résidu d'aliment eventuel.

En cas de non utilisation prolongée

Effectuez un programme de lavage a vide (sans vaisselle a l'intérieur).
- Arrétez puis, débranchez l'appareil de la prise de courant.
Fermez le robinet d'arrivee d'eau.
- Laissez la porte légèrement ouverte. Ceci permettra de garder les joints de porte en bon état plus longtemps et préviendra la formation d'odeurs à l'intérieur de l'appareil.

guide de dépannage

Un mauvais fonctionnement peut être d'au problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédeaux vérifications suivantes:

Problèmes Causes possibles

Le programme ne démarre pas.	Vérifiez que : • Le lave-vaisselle est branché au réseau électrique. • Il n'y a pas de coupure de courant. • Le robinet d'arrivée d'eau est ouvert. • La porte du lave-vaisselle est correctement fermée. • Vous avez appuyé sur la touche "Marche/ arrêt". • Vous n'avez pas programme de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que : • Le robinet d'arrivée d'eau est ouvert. • Le tuyau d'arrivée d'eau n'est pas piè ou obstrué. • Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. • La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	• Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? • Les filtres sont-ils obstrués ?
Problèmes Causes possibles
La vaisse n'est pas propre. Vérifiez que :
	• Le détergent a été introduit en quantité suffisante.
	• Il y a du sel régénérant dans le réservoir de sel.
	• Il y a du liquide de rinceage dans le distributeur de liquide de rinceage.
	• Les paniers ne sont pas trop charges / la vaisse est disposée correctement.
	• Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner.
	• Le programme sélectionné est adapté au type et au degré de saleté de la vaisse.
	• Les orifices des bras de lavage ne sont pas obtrués.
	• Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaisse est bruyant. Vérifiez que les bras de lavage ne touchent pas la vaisse.
Léger sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaisse n'est pas tout à fait sèche et ne brille pas.	Vérifiez :
	• Qu'il y a du produit de rinceage dans le distributeur de produit de rinceage.
	• Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu du son efficacité.
La porte est difficile à fermer. Vérifiez que le lave-vaisse est correctement mis à niveau.
Le voyant est allumé.	Remplissez le réservoir de sel régénérant juste avant de lancer un nouveau programme.
Le voyant est allumé.	Remplissez le réservoir de liquide de rinceage.

Si les informations de ce tableau ne vous aient pas à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-venture de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

« E1 »	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE.
« E4 »Débordement. Fuite d'un composant (raccord tuyau d'alimentation, durite, pompé de vidange).

En cas de débordement, coupez l'arrivee d'eau. S'il y a de I'eau dans le fond de I'appareil a cause d'un débordement ou d'une fuite, retirez I'eau avant de redémarrer I'appareil.

Toules les informations, dessins, croquis et images dans ce document reliévent de la propriété exclusive de SOURCING & CREATION . SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute coule ou reproduction, par qu'elle moyne que ce soit, sera jugée et considérée comme une confretacoon.

Garantie valide a partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Protection de l'environnement Ce symbole appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la reglementation relative aux déchets d'équipements electriques et electroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

essential

Service Relation Clients
Avenue de la Motte
CS 80137
59811 Lesquin Cedex

Art. 8001505, 8001507
Réf. ELVS3 458b, ELVS3 458s
FABRIQUÉ EN R.P.C.
SOURCING & CREATION
21 Avenue de l'Harmonie
59650 Villeneuve d'Ascq Cedex

Faites un geste eco-citoyen. Recyclez ce produit en fin de vie
