Type de produit	Lave-vaisselle
Marque	Galanz
Modèle	W45A1A401L
Capacité	9 couverts
Classe énergétique	A+
Consommation énergétique annuelle	222 kWh
Consommation d'eau annuelle	2800 litres
Consommation électrique	1850 W
Tension/Fréquence	220-240 V ~ 50 Hz
Pression d'eau	0,4 - 10 bar (0,04 - 1,00 MPa)
Température maxi de l'eau	65°C
Niveau sonore	49 dB(A)
Programmes de lavage	Intensif, Eco, Léger, 1h, Rapide, Pré-rinçage
Fonctions	Départ différé (jusqu'à 24h), 3 en 1, Sécurité enfants
Hauteur	84,5 cm
Largeur	44,8 cm
Profondeur (branchements inclus)	60 cm
Installation	Pose libre ou encastrable
Système de filtration	Filtre principal, micro-filtre, filtre à déchets
Adoucisseur d'eau	Oui, réglable de H0 à H7
Sécurité	Mise à la terre, verrouillage enfants, consignes hydrogène

FOIRE AUX QUESTIONS - W45A1A401L Galanz

Comment démarrer un programme de lavage ?

Assurez-vous que la porte est bien fermée, appuyez sur la touche Marche/Arrêt, sélectionnez le programme avec la touche Programmes, puis appuyez sur Départ/Pause.

Que signifie le code d'erreur E1 ?

Le code E1 indique que la porte est ouverte pendant un cycle. Fermez-la correctement pour reprendre le programme.

Comment utiliser la fonction 3 en 1 ?

Appuyez sur la touche 3 en 1 sur le panneau de commande. Le voyant correspondant clignote. Sélectionnez ensuite un programme compatible (Intensif, Eco ou Léger) et lancez-le. Les pastilles 3 en 1 remplacent le détergent, le sel et le produit de rinçage.

Quand et comment remplir le réservoir de sel ?

Remplissez le réservoir sous le panier inférieur lorsque le voyant Sel s'allume. Utilisez du sel spécial lave-vaisselle. Si c'est la première fois, versez 500 ml d'eau d'abord. Ajoutez environ 1,2 kg de sel. Revisez bien le bouchon.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Marche/Arrêt et Programme (ou les deux désignées) pendant 3 secondes. Le voyant Sécurité enfants s'allume. Pour désactiver, répétez l'opération.

Pourquoi ma vaisselle n'est-elle pas bien séchée ?

Augmentez le dosage du produit de rinçage (réglage de 1 à 6). Assurez-vous que le réservoir est plein. Utilisez un programme avec séchage (ex: Eco). Laissez la vaisselle refroidir quelques minutes dans la machine.

Comment nettoyer les filtres ?

Retirez le filtre à déchets en tournant dans le sens inverse des aiguilles d'une montre, puis enlevez le filtre principal. Lavez-les à l'eau courante. Nettoyez le micro-filtre avec une brosse. Remontez dans l'ordre inverse.

Que faire en cas de fuite d'eau ?

Coupez l'alimentation en eau principale. Vérifiez les raccords des tuyaux d'arrivée et d'évacuation. Assurez-vous que le lave-vaisselle est de niveau. Si le code E5 ou E6 apparaît, il y a un débordement ou une fuite. Épongez l'eau avant de redémarrer.

Puis-je utiliser du détergent liquide classique ?

Non, utilisez uniquement des détergents spéciaux pour lave-vaisselle. Les produits pour lavage à la main ou lessive créent de la mousse excessive et peuvent endommager l'appareil.

Comment programmer un départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur la touche Départ différé. L'heure s'affiche. Appuyez à plusieurs reprises pour choisir le délai (jusqu'à 24h). Lancez ensuite le programme avec Départ/Pause.

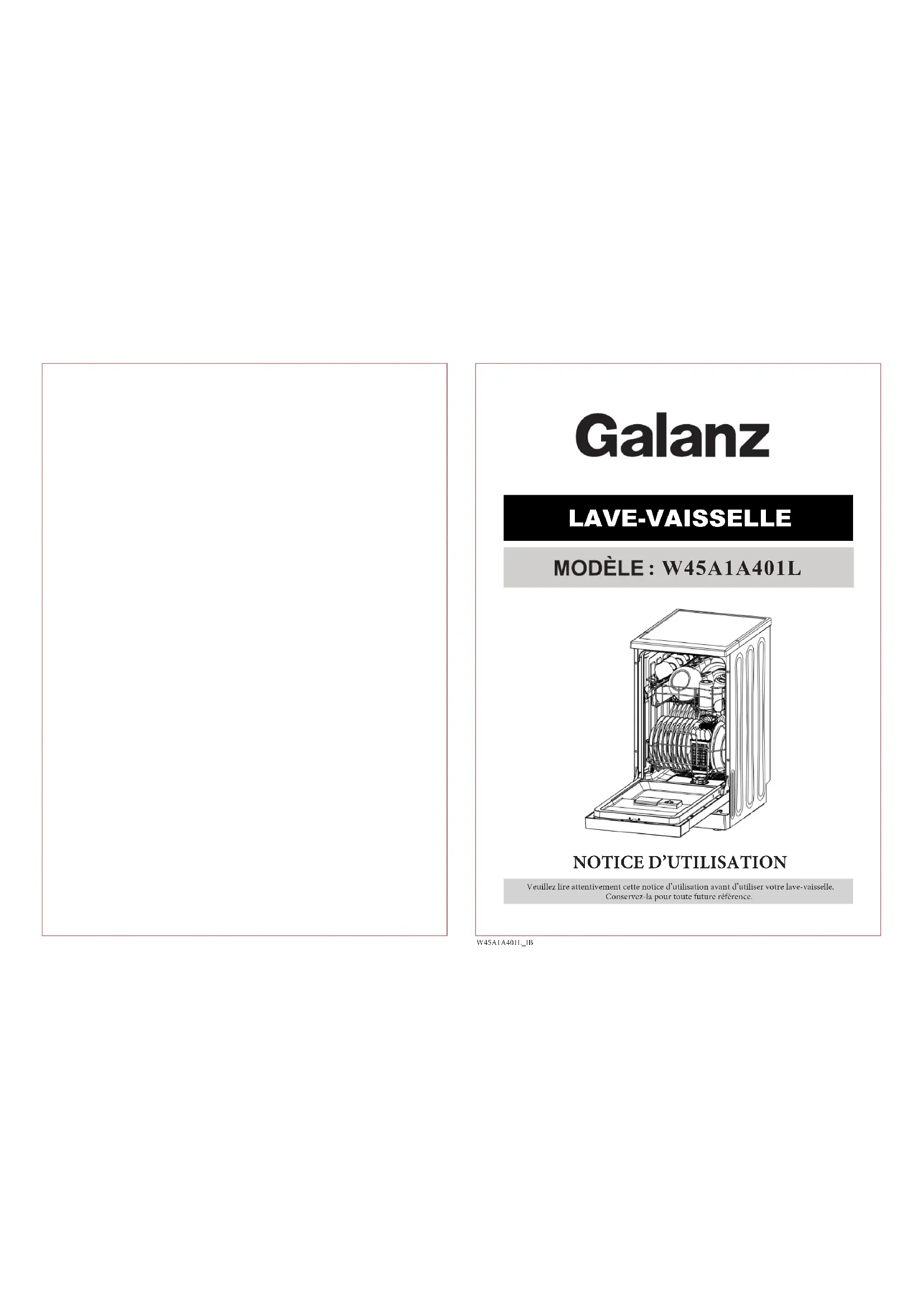

MODE D'EMPLOI W45A1A401L Galanz

Veuillez lircattentivement cette notice d'utilisation avant d'utiliser notre lave-raisselle. Conservéla pour touteuturereference.

W45A1A4011JB

Lisez cette notice d'utilisation

Cher consommateur,

Veuillez dire cette notice d'utilisation avec attention et la conserver

soigneusement pour toute consultation ultérieure.

Remettez-la au prochain propriete de ce lave-vaiselle.

Cette notice contient des chapitres sur les consignes de sécurité, d'utilisation et d'installation, ainsi que des conseils de dépannage.

Pour assurer une utilisation et un entretien ajustés de ce lave-vaisse, veuilles lire le contenu de ce document avec attention.

Avant de faire appel à un professionnel

Vous pouvez vous servir du « Guide de dépannage » pour résoudre certains problèmes vous-même, sans avoir à faire appel aux services de dépannage professionnelles.

Remarque

Afin de rester fidèle à sa politique de développement et de mise à jour permanents des produits, le fabricant pourra apporder des modifications au lave-vaisse sans préavis.

Table des matieres

Consignes de sécurité 3-7

Consignes d'installation. 7-10

Consignes d'utilisation 11-19

Chargement des paniers. 20-24

Lancement d'un programme de lavage 25-27

Entretien et nettoyage du lave-vaiselle. 28-31

Guide de dépannage. 32-35

Fiche de données techniques. 36

Consignes de sécurité

MISE EN GARDE!

Lorsque vous utilisez votre lave-vaiselle, veuillez suivre toutes les précautions de base suivantes :

MISE EN GARDE!

L'HYDROGENE EST UN GAZ EXPLOSIF

Dans certaines conditions, de l'hydrogène peut se former dans un système d'eau chaude qui n'a pas ete utilisé pendant plus de deux semaines. L'HYDROGENE EST UN GAZ EXPLOSIF.

Si le système d'eau chaude n'a pas ete utilisependant une telle durée, ouvrez tous les robinets d'eau chaude avant d'utiliser voire lave-vaisselle et laissez l'eau s'ecouler pendant plusieurs minutes.

Cela permet de libreirer l'hydrogène accumulé. comme le gaz est inflammable, ne fumez pas ou ne placez pas de flamme nue à proximité, pendant cette opération.

MISE EN GARDE!

BON USAGE DE L'APPAREIL

• Ne pas s'asseoir ou se tenirABOUT sur la porte ou sur les paniers du lave-vaisse.
• Ne pas toucher les éléments chauffants pendant, ou immédiatement après utilisation.
• Ne pas utiliser votre lave-vaisselle tant que les éléments de fermeture ne sont pas correctement en place. Ouvrir la porte avec précaution si le lave-vaisselle est en cours de lavage pour éviter tout risque d'aspersion d'eau.
• Ne jamais poser d'objets lourds ou se tenirABOUT sur la portouverte. La machine pourrait basculer en avant.

Lors du chargement de la vaiselle :

1. Mettre les éléments pointus de façon à ne pas endommager les joints de la porte.
2. Placer les couteaux avec leur lame vers le bas pour réduire les risques de coupure.
3. Mise en garde : tous les objets pointus et couteaux doivent être placés avec leur pointe vers le bas ou en position horizontale.
4. Ne pas laver de vaissele en plastique sauf si elle porte le symbole « résistant au lave-vaissele ». Pour la vaissele qui neporte pas ce symbole, se renseigner auprès du fabricant.

Dans tous les cas, ne pas la mettre en contact avec les éléments chauffants.

• Vérifier que le réceptacle pour produit-vaisselle est bien vide à la fin de chaque lavage.
• N'utiliser que des détergents et des produits de rincege destinés à un lave-vaiselle automatique. Ne jamais utiliser de savon, de détermeng à lessive, ou de détermeng pour lavage à la main dans le lave-vaiselle.
• Éloigner les enfants des détergents et des produits de rincege. Les éloigner aussi lorsque la porte du lave-vaisse est ouverte, car il pourrait rester du produit vaisse à l'intérieur de l'appareil.
• Les détergents pour lave-vaisselle sont extrémement alcalins et peuvent être très dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux et éloigner les enfants du lave-vaisselle lorsque la porte est ouverte.
• Afin d'éviter de vous heurter, veillez à ne pas laisser la porte du lave-vaisse l'ouverte.

• La porte ne doit pas etre laissée en position ouverte dans la mesure ou cela pourrait presenter un danger de basculement.

• Pendant l'installation, le cable d'alimentation ne doit pas etre plie ou aplati de maniere excessive ou dangereuse.

• Pour éviter tout danger, sile cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire.
• Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau d'alimentation en eau. Ne pas réutiliser d'anciens tuyaux.
• Vérifier que rien ne bouche les ouvertures de ventilation situées dans le bas du lave-vaisse.
• Les autres moyens de débranchement de la prise de courant doivent être incorporeés dans le branchement fixe avec au moins 3 mm de distance entre tous les pôles.
• Pour éviter tout risque d'électrocution, ne jamais plonger ni l'appareil, ni les câbles ou les prises dans de l'eau ou dans d'autres liquides.
• N'apporter enaucun cas de modifications au commande.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de reconnaissance, s'illes (sièles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectuels par des enfants sans surveillance. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec le lave-vaisse.
• Les enfants de moins de trois ans doivent être tenus à l'ecart de l'appareil à moins d'étre constamment surveillés.

panneau

• Le lave-vaisse ne doit être utilisé qu'à l'intérieur.
• Utiliser le lave-vaiselle uniquement pour l'usage pour lequel il a ete concu.

• Cette machine n'est pas destinée à un usage commercial mais uniquement à un usage domestique tel que :

• les coins cuisines réservés au personnel de magasins, bureaux et autres environnements professionnels ;

• les fermes ;
• par les clients d'hôts, moteliers et autres environnementés à caractère résidentiel ;
• les environnements de type chambers d'hôtes.

Par précaution, veuillez également obtenir des consignes de sécurité directement auprès du fabricant ou de votre revendeur.

LISEZ ET SUIVEZ SOIGNEUSEMENT

CES CONSIGNES DE SECURITE.

CONSERVEZ CETTE NOTICE D'UTILISATION.

INSTRUCTIONS DE MISE À LA TERRE

Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de coupure, la mise à la terre permet de réduire le risque d'électrocution, en fournissant l'accès à un courant électric de plus faible résistance. Cette machine est équipée d'un cable pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée et mise à la terre en accord avec tous les codes et règlements locaux en vigueur.

IMPORTANT! Pour optimiser les performances de votre lave-vaiselle, veuillez tire attentivement toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

Consignes d'installation

• Une fois la machine installée, rangez soigneusement cette notice d'utilisation. Son contenu pourrait être utilis aux utilisateurs à tout moment.
  Si vous vendez, donnez ou déplacez le lave-vaisselle, assurez-vous que cette notice reste avec, pour que le nouveau propriétaire puisse bénéficier de tous les conseils qu'elle contient.
  Veuillez lore cette notice d'utilisation avec attention ; elle contient des consignes de sécurité importantes concernant l'installation, l'utilisation et l'entretien de cette machine.
  Lorsque you déplacez le lave-vaiselle, maintenez-le en position verticale. Il ne peut être penché vers l'arrière que si cela est absolument nécessaire.

Positionnement et nivellement du lave-vaissele

Positionnement du lave-vaisselle

1. Sortez la machine de tout son emballage et vérifie qu'elle n'a pas ete endommagée durant son transport. Si elle l'a ete, contactez le revendeur et ne continuez pas son installation.
2. Positionné le lave-vaisselle à l'endroit voulu, de sorte que ses pans lateraux et arrière touchent le mur ou les meubles et apparéils adjoiningis. Il peut également être placé sous un plan de travail.
3. Positionne idealement la machine sur un sol plat et solide.

REMARQUE:

Ce lave-vaiselle est équipé de tuyaux d'arrivée et d'évacuation qui peuvent être places soit sur la croite, soit sur la gauche, pour faciliter l'installation.

Nivellement du lave-vaiselle

Un lave-vaiselle bien nivele est plus stable et beaucoup moins susceptible de se déplacer, de vibrer ou de faire du bruit lors de son fonctionnement.

Si le plancher est inégal, une fois la machine positionnée, les pieds avant peuvent être ajustés jusqu'à ce qu'elle soit bien à l'horizontal. Pour cela, il suffit de visser ou de dévisser les pieds jusqu'à la hauteur vouluc.

REMARQUE

La hauteur maximal de réglage des picds est de 20mm
L'angle d'inclinaison du lave-vaiselle ne doit enaucun cas depasser 2 degrés.

Raccordement à l'eau et branchement sur secteur

A Un technicien qualifie est requis pour effectuer les operations qui suivent.
Veiller à ce qu'aucun tuyau ou cable ne soit ni plie, ni écrasé, notamment par le lave-vaisselle.
Ne jamais utiliser de tuyaux usés pour les raccordements ; toujours utiliser des tuyaux neufs.
Une fois le lavo-vaiscelle installe, le cable d'alimentation ainsi que la prise doit rester facilement accessibles.
Si le cable d'alimentation est endommagé, il doit impératifement être remplace par le fabricant ou son service technique afin d'éviter tout danger.
L'entreprise ne peut enaucun cas etre tenu responsable de tout incident cause par le non-respect de ces consignes.

Raccordement du tuyau d'arrivee d'au

Relier le tuyau d'arrivee d'eau froide a un raccord filctc 20/27mm, en s'assurant qu'sils sont bien fixes entre eux. S'il s agit de tuyaux neufs ou de tuyaux qui n'ont pas ete utiliseds depuis longtemps, laisser de I'eau couler dedans pour verifier qu'elle en ressort bien claire et sans impureté. Si cette precaution n'est pas prise, lc tuyau risquerait de s'obstruer, auquel cas le lavevaisselle risquerait d'être endomage.

Raccordement du tuyau d'évacuation d'eau

Raccorder le tuyau d'évacuation de la machine sur le canal d'évacuation, sans avoir à le plier. Si le tuyau n'est pas assez long, procurez-vous un tuyau de vidange similaire, si possible auprès d'un service agric.

Vérifier que les tuyaux sont bien fixés entre eux, pour s'assurer qu'ils ne se détacheront paspendant l'utilisation de la machine.

Évacuation de l'excess d'cau des tuyaux

Si I'évier se trouve à plus d'un métre du sol, l'excédent d'eau se trouvant dans le tuyau, ne peut pas être evacué directement dans l'évier. Il est alors nécessaire de l'évacuer dans un recipient posé sur une surface à une hauteur plus basse que celle de l'évier.

Evacuation d'eau

Vérifier que le tuyau d'évacuation soit raccordé correctement pour éviter les fuites, et qu'il ne soit pas entortillé et que rien ne l'écrase.

Tuyau de rallonge

Pour assurer un nettoyage efficace de votre vaiselle, la longueur totale du tuyau ne doit pas depasser 4 metres, rallonge incluse.

Raccordement du siphon

Le système d'évacuation des déchets doit être place à une hauteur de 50 cm à 1 m du bas du lave-vaiselle.

Fixer le tuyau d'évacuation d'eau avec un collicer de serrage.

Branchementelectrique

Avant de brancher le lave-vaiselle sur le secteur, s'assurer que:
La prise est bien mise à la terre et respecte les réglementations en vigueur.
- La prise peut supporter la charge maximale de la machine ; les specifications sont inscrites sur la plaque signalélique située sur le côte interieur de la porte.
- La tension du courant électricité est comprise entre les valeurs indiquées sur la plaque signalétique.
- La prise est compatible avec la fiche électrique de la machine. Si cc n'est pas le cas, demandez à un technicien agree d'effectuer un remplacement ; n'utilisez enaucun cas un cable d'extension ou une multiprise.

Conseils pour le premier lavage

Une fois le lavve-vaiselle installe, juste avant de lancer le tout premier lavage, replisssez complètement le réceptacle à sel d'eau et ajoutez environ 1,2 kg de sel de lavage (voir chapitre concerne). Ne vous inquièez pas si l'eau déborde; cela est normal. Il est aussi normal que bien que le sel ait est acjoutc, le voyant indiquant un niveau bas en sel continue a clignoter pendant plusieurs lavages.

Utilisation du lavc-vaisselle

Avant d'utiliser la machine, vérifie que:
1. Le lave-vaiscille est bien horizontal et bien stable.
2. Le robinet d'arrivée d'cau est bien ouvert.
3. Il n'y a pas de fuites au niveau des raccords des tuyaux.
4. Elle est bien alimentée en électricité.
5. Le circuit électrique est bien alimenté.
6. Les tuyaux d'arrivée et d'évacuation d'eau ne sont pas entortillés.
7. Tous les emballages et papiers ont bien ete retirés du lave-vaiselle.

Consignes d'utilisation

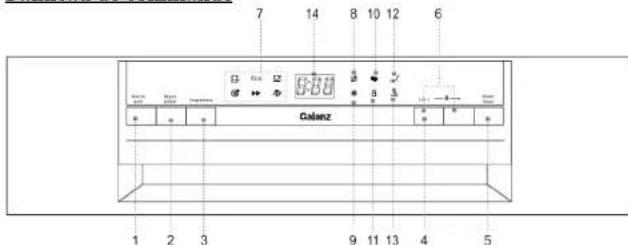

Panncaudecommande

1. Touche « Marche/Arrêt »: permet demettre le lave-vaiselle sous tension ou hors tension.
2. Touche « Départ différé » : permet de désirir le temps de départ différé automatique (jusqu'à 24 heures) pour n'importe quel programme de lavage.
3. Touche « Programmes »: permet de désirer un programme de lavage. Appuyez dessus jusqu'à ce que levoyant lumineux correspondant au programme sochaité s'allumc.
4. Touche « 3 en 1 »: permet d'activer ou de désactiver la fonction 3 en 1.
5. Touche « Départ/Pause »: permet de lancer ou d'arrêter un programme.
6. Sécurité enfants (verrouillage) : appuyez simultanément sur les deux touches pendant 3 secondes pour activer cette fonction ; la machine sera verrouillée et aucune touché ne fonctionnera.
7. Voyants des programmes de lavage: le voyant correspondant au programme selectionné s'allume.
8. Voyant « Sel »: cevoyant s'allume lorsque le receptacle à adoucisseur d'eau doit être rempli.
9. Voyant « produit de rinceage »: il s'allume lorsque le receptacle a produit de rinceage doit être rempli.
10. Voyant « 3 en 1 »: il s'allume lorsque la fonction 3 en 1 a ete selectionnee.
11. Voyant « sécurité enfants » : après avoir appuyé sur les touches correspondantes pendant 3 secondes, cevoyant se mettra à clignoter 6 fois avant de rester allumé, pour indiquer que la fonction est bien activée.
12. Voyant « lavage » : il s'allume lorsque la machine est en cours de lavage.
13. Vovant « sechage »: il s'allume lorsque la machine est en cours de sechage.
14. Écran d'affichage numérique : là où s'affichent le temps restant des programmes de lavage, les codes d'erreur et la durée avant le départ différé.

\section*{Caracteristiques du lave-vaiselle}

Vue del'avant

1. Panier du haut
2. Bras d'aspersion
3. Panier du bas
4. Adouiscscur d'cau
5. Filtres
6. Réceptacle à produit vaiselle
7. Réceptacle à produit de rincege

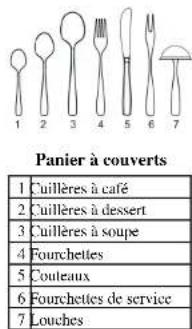

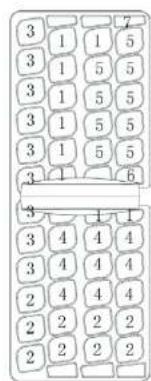

8. Panier a couverts

Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la toute première fois:

A. Reglez le système d'adoucisur d'eau.
B. Versez 500 ml d'eau dans le réceptacle à Sel puis rajoutez-y le sel.
C. Remplissez le receptacle à produit de rincege.
D. Remplissez le receptacle a produit vaisselle.

Le système d'adoucisseur d'eau

Le système d'adoucisseeur d'eau doit etre regle manuellement a l'aide du cadran de mesure de durite de I'eau.

Il a été créé pour éliminer les traces de sels et de mineraux dans l'eau, dont la présence peut avoir un effet nuisible, voirce contraire au bon fonctionnement de la machine. Plus il y a de sels et de mineraux dans l'eau, plus elle est dure.

Le système d'adouciissement doit être régle en fonction de la durée de l'eau de votre région. Contactez les services locaux pour en savoir plus.

Réglage

La quantité de sel distribuée peut être réglicée de H0 à H7, H0 ne requérant pas l'ajout de sel.

1. Renseignez-vous sur la durée de l'eau dans votre région, auprès de votre fournisseur d'eau, par exemple.
2. Vous pouvez trouver le niveau de réglage requis pour votre machine, dans le tableau ci-dessus.

3. Fermez la porte du lave-vaisselle.

4. Mettez-le sous tension à l'aide de la touche « Marche/Arrêt »

5. Restez appuyé d'abord sur la touche « Départ différé » puis appuyez sur la touche « Programme » pendant 5 secondes. Le signal sonore retentit une fois et le symbole « H » se met à clignoter sur l'écran. Le lavè-vaisselle est réglé par défaut sur H4 à l'usine.

Changer de réglage

1. Appuyez sur la touche « Départ différé » La valeur augmente d'un niveau à chaque appui ; lorsque le niveau H7 est attint, elle revient sur H0 (nulle).
2. Appuyez sur la touche « Programme » pour enregistrer le niveau choisi.

Contactez les services locaux d'eau pour en connaître plus sur la durée de l'eau qui vous est desservic.

Ajout dc sel dans le système adouiscisser

REMARQUE : vous pouvez ignorer ce chapitre si le modele de votre lavevaisselle n'est pas muni d'un système d'adouciscur d'eau.

La durée de l'eau varie d'une région à l'autre. Des dépôts pouraient se former sur votre vaisse et sur les accessoires si l'eau utilise est dure.
Le lave-vaisse est muni d'un système spécial d'adoucisur d'eau pouvant accommoder des sels spécialement concus pour eliminer la chaux et les mineraux presents dans l'eau.

Le réservoir à se est situé sous le panier inférieur. Remplissez-le en suivant les consignes qui suivent.

ATTENTION! Utilisez uniquement du sel de lavage spécial lave-vaiselle! Tout autre type de sels, particulièrement le sel de table, pourrait endommager le système adoucisieur. Le fabricant ne peut en aucun cas être tenu responsable de toute déterioration causée par l'utilisation d'un sel non-specialément concu pour les lave-vaiselle. Le non-respect de cette consigne risque d'annuler la garantie. N'ajoutez le sel qu'au moment de démarrer un programme de lavage. Cela évitera tout risque de corrosion causée par un dépôt de sel ou d'cau salée renversée dans le fond de la machine.

Levoyant sur le panneau de commande s'eteint à la fin du premier eyele de lavage.

A. Retirez le panier du bas puis devisse z le bouchon du receptacle a scl.
B. Remplissez 2/3 du receptacle avec de l'eau (environ 500ml ) s'il s'agit de la première fois que vous l'utilisez.
C. Introduisez le bout de l'entonnoir (fourni avec la machine) dans le trou et mettez-y 1,2 kg de sel. Il est normal qu'un peu d'eau soit du recciptacle.
D. Assurez-vous de bien revisser le bouchon.
E. Le voyant du sel s'eteint normalement 2 à 6 jours après que le sel ait ete ajouté.

REMARQUE

1. Si levoyant du sel est allumé, cela signifie que le réceptacle à sel doit être rempli. Il se peut parfois que même si le réceptacle est suffisamment rempli le voyant lumineux resté allumé jusqu'à ce que le sel soit complètement désintégré. Certains modèle de lave-vaisselle ne sont pas munis de ce voyageant : dans ces cas-la, suivez les conseils situés en bas de page.
2. Vous pouvez lancer un cycle de trempage pour éliminer toute trace de sel qui aurait ete renversé.

Les produits de rinceage

À quoi servent-ils?

Le produit de rinceage est distribué automatiquement au cours du dernier cycle de rinceage, afin d'optimiser ce dernier et d'assurer qu'aucune trace ou tache ne soit laissée durant le scchage.

ATTENTION! Toujours utiliser un produit de rincege de marque, spécialement concu pour les lave-vaisselle. Ne jamais replir le receptacle a produit de rincege avec d'autres substances telles que du produit vaisselle, afin d'eviter d'abimer la machine.

Àquel moment remplir le réceptacle à produit de rinceage?

S'il n'y a pas devoyant correspondant au produit dc rincege sur le panneau dc commande, la couleur duvoyant « D», situe a coté du bouchon, peut vous indiquer le niveau de produit restant. Si le receptacle est rempli, levoyant sera tout noir; le point noir duvoyant rétrécuit au fur et à mesure que le receptacle se vide. Ne laissez jamais le niveau du produit de rincege descendre à moins d'1/4 du receptacle.

Le point noir au centre duvoyant lumineux change de taillen fonction du niveau de produit de rinceage restant, comme ceci : D (voyant produit

• Plain
  Remplia au 3/4
• Rempl la moitié
  Rempli au quart remplir le receptacle afin d'eviter toute trace sur la vaiselle
  Vide

Remplir le distributeur de produit de rençage

Pour ouvrir le receptacle, tourne le bouchon vers la gauche jusqu'à la position « open » puis retirez-le.
2 Versez le produit de rincege dans le distributeur en faisant attention de ne pas le faire deborder.
3 Refermez le bouchon en l'alignant sur « open » puis en le tournant vers la droite jusqu'à la position « closed »

Le produit de rinceage est librependant le dernier cycle de rinceage dans le but d'eviter que des gouttes d'eau, pouvant laisser des taches sur vos ustensiles, ne se forment. Il permet aussi à l'eau de bien glisser sur les ustensiles, ce qui améliore le sechage.

Ce lave-vaiselle est conçu pour être utilisé avec du produit de rincage liquide. Le receptacle est situé dans la porte de la machine, à côté de celui du produit vaiselle.

Pour replir le receptacle, retirez le bouchon et versez-y du produit jusqu'à ce que levoyant correspondant devienne complètement noir. Le receptacle peut containir environ 140ml de produit.

Un excès de mousse peut se former si le réceptacle est trop rempli.

N'oubliez pas de bien reférer le receptacle avant de fermer la porte du lavoïsselle.

ATTENTION!

Pour éviter que trop de mousse ne se forme au cours du prochain cycle de lavage, essuyez toute trace de produit de rignage à l'aide d'un chiffon absorbant.

Dosage du produit de rinceage

Différents niveaux de réglage existent pour le dosage de produit de rincege libre. Commencce toujours par sélectionner le niveau « 4 ». Si vous constaté des taches sur toute vaiscelle, ou qu'elle n'est pas complètement sechc, augmentez la dosc de produit libre. Pour cela, retirez le couvercle du distributeur puis sélectionnez le niveau « 5 ». Si les problèmes persistent, montez au niveau supérieur. Le niveau « 5 » est sélectionné par défaut à la sortie de l'usinc.

Bouton de réglage (cincage)

REMARQUE: augmentez le niveau de réglage si vous constatéz des gouttes d'eau, des taches ou des traces de chaux sur votre vaisscle après lavage. Rédusczlc si vous constatéz des traces blanches collantes sur la vaisscle, ou une pellicule bleuâtre sur la verrerie et les lames de couteau.

Les produits vaiscelle

Les composants chimiques prêts dans les produits vaisselle permettent de détacher et d'éliminer les saletés. La plupart des produits vaisselle de qualité prêts dans le commerce convenirment.

Produits vasselle concentrates

Il existe 2 types de produit vaiscille basique, classes selon leur composition chimique:

• Les produits traditionnels, alcalins, avec des composants caustiques.
• Les produits concentrés, faibles en alcalins, avec des enzymes naturelles.

L'utilisation de ces produits avec le programme de lavage « Eco » permet de moins polluer et de gérer votre vaiselle en bon état. Ce type de programme de lavage a été concu pour optimier les propriétés de dissolution de saleté des enzymes se trouvant dans les produits concentrés. L résultat de lavage des programmes « Eco » utilisés avec des produits concentrés ne peut étreç égal que si vous choisissez un programme de lavage « Intensif »

Pastilles détergentes

La vitesse de dissolution des pastilles varie selon les marques. Certaines d'entre elles n' ont pas le temps de se dissoudre complètement pendant les programmes de lavage courts et ne nettoient donc pas de manière efficace. Choisissez plutôt des programmes de lavage longs si vous utilisez des pastilles, pour être sur qu'elles se dissolvent complètement.

Dosage du produit vaiscelle

Remplissez le réceptacle avant chaque lavage, en suivant les conseils se trouvant dans le tableau des programmes de lavage (voir « Lancement d'un programme de lavage »).

Ce lave-vaisselle nécessite moins de produit vaisselle et produit dc rincage que les lave-vaisselle ordinaires. Pour une vaisselle normalement sale, une seule cuillerée a soupe de produit devrait suffire. Si vous vaisselle est tres sale, vous pouvez en utiliser un peu plus. Ajoutez always le produit vaisselle juste avant d'utiliser notre machine, pour éviter qu'il ne se dissolve mal.

Remplir le distributeur de produit vaisselle

1 Appuyez sur le loquet situé sur le couvercle du réceptacle pour ouvrir ce dernier.
2 Ajoutez toujours le produit vaisselle juste avant d'utiliser la machine. Utilisez uniquement des produits de marque avec notre lave-vaisselle.

MISE EN GARDE! Les produits vaiselle sont corrosifs! Conservez-les hors de la portée des enfants.

• N'utilise que des produits spécifique concus pour les lave-vaisselle.
  Conservez-les dans un endroit frais et sec.
• Ne mettez aucun produit dans la machine, si vous ne comptez pas l'utiliser immédiatement.

Remplissez le receptacle de produit vasselle. Les traits de marquage indiquent les différents niveaux de dosage (voir schema ci-contre):

Réceptacle prévu pour le détergent libre pendant le cycle principal de lavage. La dose « MIN » représenté environ 20 g de produit vaisscile.
2 Réceptacle prévu pour le détergent librependant le cycle de prélavage (environ 5 g).

Suivez bien les consignes du fabricant en ce qui concerne le dosage et la conservation des déterments. Celles-ci devraient figurer sur l'emballage des produits.

Refermez le couvercle en appuyant dessus jusqu'à ce qu'il soit bien emboité.

Si vous vaisselle est très sale, ajoutez une dose supplémentaire de produit vaisselle dans le réceptacle qui sera libérée pendant le cycle de prélavage.

REMARQUE:

Des informations sur la quantité de produit vaisselet à utiliser pour un programme de lavage simple se trouvent sur la première page de cette notice. Gardez à l'esprit que la dose requise peut varier en fonction du degré de salissure de la vaisselet et du niveau de durée de l'eau.

Veuillez suivre les consciels du fabricant, inscrits sur l'emballage du produit.

Types de produit vaiselle

Il existe 3 sortes de produit vaisseille :

1. ave phosphate et cau de javel

2. ave phosphate, sans cau dc javel

3. sans phosphate, ni eau de javel

En général, les nouveaux détergents en poudre ne contiennent pas de phosphate. Le pouvoir adoucisant du phosphate n'est alors pas pourvu. Nous conseillons dans ce cas d'ajouter du sel dans le receptacle prévu a cet effet, même si la durée de l'au n'est que dc 6 dH.

Dans le cas où du produit vaisselle sans phosphate serait utilisé et où le niveau de durée de l'eau serait élevé, des taches blanches poursaient apparaitre sur la vaisselle. Pour évitier cela, augmenté la dose de produit vaisselle utilisée.

Quant aux détergents sans eau de javel, ils n'ont qu'un faible pouvoir blanchissant. Les taches tenaces et très colorées ne pourront pas été eliminées complètement. Choisissez dans ce cas-là, un programme de lavage à température plus élevé.

Les pastilles détergentes « 3 en 1 »

Conseils généraux

1. Avant d'utiliser ces produits, consultez les consignes du fabricant figurant sur l'emballage, pour vous assurer qu'ils sont bien compatibles avec le niveau de durée de I'eau qui vous est fournic.
2. Suívez strictement les consignes d'utilisation données par le fabricant lorsque vous utilise ces produits.
3. Si un problème survient lorsque vous utilisez un produit 3 en 1 pour la première fois, contactez le service après-vente du fabricant (un numero d'appli devraitfigurer sur l'emballage).
   Ces produits 3 en 1 incorporent les fonctions des produits nettoyants, des produits de rincege et du sel.

Conseils spéciaux

Les voyants du produit de rincege et du sel ne sont plus utiles des lors que vous utilisez des produits 3 en 1. Selctionnee le niveau de reglage le plus bas pour la durée de I'eau.

Activier la fonction « 3 en 1 »

1. Allumez le lave-vaisssle en appuyant sur la touche «Marche/Arret», puis appuyez sur la touche «3 en 1 »; le voyant luminceux correspondant se mettra alors a clignoter.
2. Lc programme demarcc une fois que vous appuyez sur la touche « Depart/Pause »; levoyant correspondant restera allumé en continu.

Désactiver la fonction « 3 en 1 »

Veuillez suivre les instructions figurant dans le chapitre « Changer de programme ».
Si vous souhaitez comptot utiliser un produit vaisselle ordinaire, nous vous conseillons de:
1. Remplir les receptacles de sel et de produit de rinceage.
2. Régler la durée de l'eau sur le niveau le plus élevé et faire tourner la machine sans vaisselle, pendant 3 cycles normaux.
3. Régler à nouveau le niveau de durété de l'eau en fonction des caractéristiques de l'eau de votre région.

REMARQUE:

La fonction « 3 en 1 » est une fonction additionnelle de votre lave-vaisse, qui doit être utilisée en même temps qu'un de ces programmes : « Intensif », « Éco » ou « Léger »

Chargement des paniers

Suivez bien les consignes suivantes pour optimier les performances de votre lave-vaisselle. Les caractéristiques, ainsi que l'apparce des différents paniers, peuvent varier en fonction des modèle de lave-vaisselle.

Il n'est pas nécessaire de rincer la vaisse sous l'eau avant de la placer dans le lava-vaisse, mais vcillez a retirer tous les gros morceaux de restes de nourriture et a ramollir les morceaux brulés collés au fond des poèmes ou des casseroles.
- Placez la vaiselle dans la machine de la maniere suivante :
- Placez la vaiselle creuse celle que les verres, tasses ou casseroles, à l'envers, avec l'ouverture vers le bas, pour que l'cau ne puisse pas y'être recucillic.
- Les recipients creux ou ceux avec des replis, doivent être inclinés pour que l'cau puisse ensorting.
- Tout doit être range de façon stable, sans risque de s'écrouler.
- Évitez d'entasser la vaisse l et les couverts les uns sur les autres ou les uns dans les autres, et ne les laissez pas dépasser des paniers.
- Pour ne pas abimer vos verres, placez-les de façon à ce qu'ils ne se touchent pas.
- Placez la vaiselle de plus grande taille, qui est plus difficile à laver, dans le panier inférieur.
- Placez la vaisse lle plus lagere et plus delicate telle que les verres et les tasses, dans le panier supérieur.
Rien nc doit empecher les bras d'aspersion de tourner durant le lavage.
- Ne lavez pas de petits objets qui risqueraient de facillement tomber des paniers.
- Les paniers du haut et du bas ne doivent pas etre sortis en meme temps lors du chargement ou du dechargement de la machine.
Pour empêcher l'eau du panier du haut de couler dans le panier du bas, nous vous consciollons de-retirer la vaiselle se trouvant dans celui du bas en premier.
- Ne lavez rien qui contient des cendres de cigarette, de la cire, de la lacque ou de la peinture.
Lorsque vous achetez de la nouvelle vaiselle, assurez-vous qu'elle résiste bien au lavage en machine.
- Ne surchargez jamais le lave-vaiselle. Il peut accommoder au maximum 9 couverts de taille standard.
- Ne lavez eneldom cas de la vaiselle ne résistant pas au lavage en machine.
- Suivez bien ces consignes pour un résultat optimal de lavage et pour une consommation d'énergie raisonnable.

ATTENTION!

Il est dangereux de placer les couteaux à lame longue en position verticale. Placez les couverts longs et/ou pointus en position horizontale dans le panier du haut.

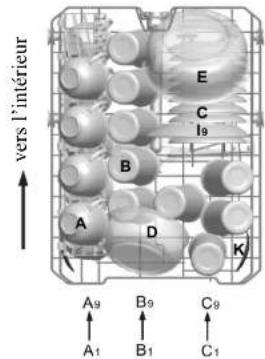

Chargement du panier supérieur

Ce panier a ete concu pour contentir de la vaisse lle plus legere et plus delicate, telle que les verres, lasses, sous-lasses, peites assiettes, petits bols, ou poelles peu profundes (seulement si elles ne sont pas trop sales). Assurez-vous que tout soit placé de façon a ce qu la pression des jets d'cau ne puisse pas les faire bouger.

Ajustement du panier supérieur

Le panier supérieur peut être élevé ou abaissé, pour pouvoir placer de la vaissele de plus grande talie, soit dans le panier du bas, soit dans celui du haut. Pour cela, il suffit de changer la position des roues du panier (voir schéma ci-dessous).

Les ustensiles longs tels que les couverts de service, couverts à salute ou les couteaux, doivent être placés dans le panier de manière à ne pas généré le mouvement des bras d'aspersion. Le panier à couverts peut être retiret s'il n'est pas utilisé.

Chargement du panier inférieur

Il est conseilé de placer dans le panier du bas, la vaisselle la plus encombrante, qui est plus difficile à nettoyer, telles que les cassetoles, les poèles, les couvercles, les plats de service ou les bols (voir schéma ci-dessous).

Il est préféroyable de placer les plats de service et les couvercles prés des bords du panier, afin de nc pas généré le pivotement du bras d'aspersion supérieur.

Les recipients creux tels que les casseroles ou les bolds de service, doivent toujours être placés à l'envers, avec l'ouverture vers le bas.

Les casseroles profondes doivent être inclinées pour laisser l'eau s'écouler.
Le panier du bas est muni de rangiements de picots rabattables individuellement, qui permettent de ranger deravantage de peôles et de casseroles de grande taillie.

Panier inférieur

F Grands bols

G Assiccttes creuscse

H Assiccttes

I Assiccttes à dessert

J Plats ovales

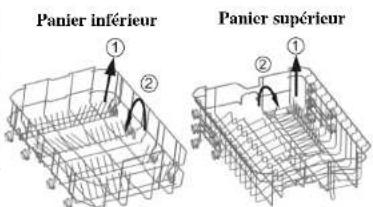

Picots rabattables des paniers

Les paniers sont munis de rangees de picots rabattables, permettant de faire un maximum de place pour pouvoir ranger des ustensiles de plus grande taille.

Chaque rangée, notamment dans le panier du bas, est composé de deux parties pouvant être rabbatues soit en même temps, soit individuellement, selon vos besoins.

Panier a couverts

Les couverts doivent être places dans ce panier, avec leur manche pointant vers le bas. Si le type de panier incluç avec votre lave-vaiselle le permet, rangez-les cuillères dans les troués prévus à cet effet. Quant aux couverts longs, placez-les en position verticale à l'avant du panier supérieur.

vers l'intérieur

MISE EN GARDE! Ne laissez aucun couvert depasser du bas du panier.

Les pièces de valisselle suivantes :

Ne conviennent pas à un lavage en machine : • Couverts avec manche en bois, en corne, en porcelain ou en nacre. • Objects en plastique ne résistant pas à la chaleur. • Couverts anciers ne résistant pas à la chaleur. • Couverts ou vaisselle avec des parties rajoutées ou recollées. • Couverts ou vaisselle en étain ou en cuivre. • Verre de cristal de plomb. • Couverts ou vaisselle en acier oxydable. • Ustensiles en bois. • Ustensiles en fibres synthétiques.

Conviennent mouvement à un lavage en machine : • Certains types de verre peuvent ternet après un grand nombre de lavage. • Les parties en argent et en aluminium ont tendance à perdre leur couleur au lavage. • Les motifs émailés risquent de s'effacer si la vaisselle qu'ils orment est fréquement lavée en machine.

La verrerie et autre vaisselle fragile ont ete abimees

Causes possibles :

• Le type de verre ou le procédé de fabrication de la vaisseille.
• Composition chimique du produit vaiselle.
  La température de l'eau et/ou la durée du programme de lavage sélectionné.

Solutions conseillées :

• Utilisz de la verrerie ou de la porcelain sur lesquelles figure le symbole « résistant au lave-vaiselle » (préuve de garantie du fabrique).
• Utilisez un détergent deux spécialement concu pour de la vaisselle fragile. Contactez le fabricant du produit pour plus d'information.
• Choisissez un programme de lavage à basse température.
• Pour éviter d'abrirer votre vaisse, ne la laissez pas dans la machine pendant trop longtemps après la fin du lavage.

À la fin du programme de lavage

Une fois le programme de lavage terminé, vous entendrez un bip sonore retentir 6 fois, puis s'arrêté. Éteignez alors le lave-vaisselle en appuyant sur la touche « Marche/Arrêt », coupez l'arrêtée d'eau, puis ouvrez la porte de la machine. Attendez quelques minutes avant de sortir la vaisselle ; étant encore chaude, celle-ci risquerait de vous brûler et est plus susceptiblè de sc casser. Le fait de la laisscr se refroidir lui permecttra égalément de sécher plus facilement.

Lancement d'un programme de lavage

Tableau des programmes de lavage

Programme	Description des programmes	Description des cycles	Detergent Préavage / lavage (g)	Durée (min)	Énergie (kWh)	Eau (L)
Intensif	Convient à de la vaisselle très salle : casseroles, poëles, plats à four, cocottes et plats incrustés d'aliments séchés.	Prélavage Lavage (62°C) Rincçage 1 Rincçage 2 Rincçage chaud Sécchage	5/22 (ou 3 en 1)	170	.2 16,4
Eco*EN50242 Programme standard	Convient à de la vaisselle normalcment salle : casseroles, assiettes, verres et poëles légersement sales. Il s'agit d'un programme standard pour usage quotidien.	Prélavage Lavage (46°C) Rincçage chaud Sécchage	5/22 (ou 3 en 1)	168	.78 10
Léger	Convient à de la vaisselle plus fragile, sensible aux températures élevées (doit être nettoyée immédialement après utilisation).	Lavage (45°C) Rincçage Rincçage chaud Sécchage	20 (ou 3 en 1)	82 0	76 10
1h	Convient à de la vaisselle utilisée quotidiençment, légerscmt ou normalcment sale.	Prélavage Lavage (60°C) Rincçage chaud Sécchage	5/20 60	0,84 10
Rapide	Programme court convient à de la vaisselle légersement sale ne nécessitant pas de séchage.	Lavage (45°C) Rincçage chaud	15 40 0	.6 6,8
Pré-rinceage	Permet de rincer la vaisselle prévue d'être lavée plus tard le jour-même.	Prélavage - 13	0,01 3,6

*EN50242 : il s'agit d'un programme test.

Les caractéristiques suivantes respectent les critères de la norme EN 50242 :

• Capacité: 9 couverts
• Position du panier du haut : basse
• Nombre de réglages pour le produit de rinceage: 6

Fonctionnement du lave-vaiselle Lancer un programme de lavage

1. Pour charger les paniers, faites-les coulisser hors de la machine, puis remettez les en place une fois la vaisseille chargee. Il est conseilde de charger le panier du bas avant celui du haut (voir lc chapitre « Chargement des paniers »). Verscz les produits dans leur recciptaclc respectif.
2. Branchez la machine sur secteur. La source d'alimentation doit etre de 220- 240VAC50Hz
3. Ouvrez le robinet d'arrivee d'eau, si celui-ci n'est pas deja ouvert.
   Assurez-vous que l'alimentation en cau est reglee sur pression maximale.
4. Férmez la porte de la machine en vous assurant que rien ne génie le pivotement des bras d'aspersion, puis appuyez sur la touche « Marche/Arrêt » pourmettre la machine sous tension.
5. Appuyez sur la touche « Programme » pour sélectionner le programme de lavage souhaïc. Consultez le « Tableau des programmes de lavage » pour désirer un programme en fonction du type de vaisselette et de son degré de salissure.
6. Lancez le programme en appuyant sur la touche « Départ/Pause »

REMARQUE:

Assurez-vous d'entendre un clic lorsque vous refermez la porte et poussez avec un peu de force pour être sur qu'elle est parfaitement fermée.

Changer de programme

Il est possible de changer un programme en cours de lavage, seulement s'il n'a démarré que depuis peu. Si ce n'est pas le cas, il est possible que le produit vaisselle ait déjà été libéré et que l'eau de lavage ait deja été évacuée, auquel cas il seraientesaissere d'ajouter à nouveau du détergent.

1. Appuyez sur la touche « Marché/Arret » pour annuler le programme en cours.
2. Rallumcz le lave-vaisselle puis choisissez un nouvel programme (voir le chapitre concerné).

REMARQUE

Si la porte est ouverte en cours de lavage, le lava-vaisse s'arrête et émet un signal sonore, puis le code « E1 » apparait sur l'écran d'affichage. La machine se remet en marche des lors que la porte a été referré.

Les six voyants correspondant aux six programmes de lavage, peuvent vous indiquer l'etat de fonctionnement du lave-vaisselle:

1. L'un des voyants reste allumé de manière continue: le programme correspondant est en cours de fonctionnement.
2. L'un des voyageurs clignote : le programme est sur pause.

REMARQUE

Si vous constatçez une baisse de luminosité des voyageants, cela signifie que le lavovaisselle est en panne. Debranchchez-le et coupez l'alimentation en cau avant d'appeler un service de dépannage.

Ajouter de la vaisselle après qu'un programme ait eté lance

Il est possible de rajouter de la vaiselle lorsque la machine est en cours de lavage, avant que le produit vaisse n'ait ete libre.

1. Entrouvrez la porte pourmettre surpause le programme en cours.
2. Ouvrez la portec complètement une fois que les bras d'aspersion se sont arrêtés de fonctionner.
3. Chargez la vaiselle qui doit être rajoutée.
4. Refermez la porte ; le lave-vaiselle redemarrera au bout de 10 secondes.

Eteindre le lave-vaiselle

Un programme de lavage n'est réellement terminé que si le symbole « --- » apparait sur l'écran numérique et que la machine émet 6 bips sonores.
1. Appuyez sur la touche « Marche/Arrêt » pour éteindre le lave-vaisselle.
2. Coupez le robinet d'arrivee d'eau.

Décharger le lave-vaisselle

Ouvcz la portc, laissz l'intercur du lavo-vaisselle s'acrer pendant 15 minutes, puis sortez la vaisselle; plus elle a refroidi, mieux elle seche.
Videz d'abord le panier du bas, puis celui du haut, afin d'eviter que l'eau du panier du haut ne tombe dans celui du bas.
Il est normal que l'intérieur de la machine soit mouillé après utilisation.

MISE EN GARDE!

• Qu ce soit en cours de lavage ou à la fin d'un programme, faits très attention lorsque vous ouvrez la porte du lave-vaiselle car vous risquieriez de vous ébouillanter, notamment avec la vapeur brulante qui pourrait s'en échapper.
• La vaiselle encore chaude est sensible aux coups. Il est donc conseilé de la baisser refroidir pendant environ 15 minutes dans la machine avant de la sortie.

Entretien et nettoyage du lave-vaisselle

Système de filtration

La présence des filtres permet d'éviter de retrouver des restes de nourriture et d'autres particules dans la pompe. Veilze à les nettoyer régulièrement car ils peuvent parfoids être obtrusés par ces résidus.

Ce système est composé d'un filtré à déchets, d'un filtré principal (plat) et d'un micro-filtre (fin).

1. Filtre principal

Les restes et résidus sont piégés grâce à un jet spécial sortant du bras d'aspersion inférieur.

2. Filtre à déchets

Ce filtré prend au piège les gros résidus tels que des morceaux de verre ou des os, qui risquent de boucher la sorie d'évacuation s'ils ne sont pas retenus. Pour nettoyer le filtré, enlevez-le en appuyant delicatement sur les embouts situés sur le haut de celui-ci, tout en le tirant vers le haut.

3. Micro-filtre

Ce filtré piège les plus petites particules dans le siphon et permet ainsi d'éviter qu'elles ne se redéposent sur la vaisselle pendant le lavage.

• Vérifiez que les filtres ne sont pas obstrués après chaque utilisation de la machine.
• Il est possible de-retirer tout le systeme de filtration en devisant d'abord le filtré à déchets (voir schémas ci-dessous). Finlevez tous les déchets et particules qui s'y trouvent, puis nettoyez les différents filtres à l'eau courante.

1 Tournez le filtré à déchets dans le sens contraire des aiguilles d'une montrc, puis retirez-le.
2 Enlevoc ensuite le filtrte principal en le tirant vers le haut.

REMARQUE:

Inverse les etapes pour remonter le système de filtration 3

Nettoyage du système de filtration

Pour un fonctionnement et des résultats optimaux, le système de filtration doit être nettoyé régulierement.
Ce système retient de manière efficace les déchets et particules se trouvant dans l'eau de lavage. Cette eau filtrée peut alors être redistribuée pendant le cycle.
C'est pourquoit il est nécessaire de-retirer après chaque lavage,les débris les plus gros coincés dans le filtré, en rinjectant le filtré semi-circulaire ainsi que le réceptacné à l'eau courante.
Le système doit être nettoyé intégralement une fois par semaine.
Utilisez une Brosse pour nettoyer le filtré à déchets et le micro-filtre.
Remontez ensuite le système en suivant les consignes de la page précédente; positionnez-le dans son socle puis appuyez vers le bas.
Veillez à toujours bien remonter le système. Sinon, les performances du lavevaisselle seront réduites et la vaisselle risquera d'être abimée.

MISE EN GARDE!

N'utilisez jamais le lave-vaisse sans le système de filtration.

Evitez de cogner les filtres lorsque vous les nettoyez ; ils pouraient s'abimer, ce qui aurait pour conséquence de diminuer les performances du lave-vaiselle.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer régulierement les bras d'aspersion afin d'éviter que les giclours et autres éléments ne soient obstrues par des particules, notamment les particules chimiques générées dans l'eau durc.

Pour nettoyer un bras de lavage, retirez-le en dévisant d'abord l'écrou en le tournant dans le sens des aiguilles d'une montre, puis en retardant le joint qui le protège.

Nettoyce les bras avec de I'euau chaude savonneuse et utilisez unerosse douce pour nettoyer les glicleurs. Remontez le tout après les avoir bien rinces.

Entretien du lave-vaisselle

• Utilisez un chiffon légèrement humide pour nettoyer la surface du panneau de commande, puis essuycz-le pour qu'il soit bien sec.
• Pour nettoyer l'extérieur de la machine, utilisez une cière spéciale pour apparçilé electroménager, de bonne qualité.
• N'utilisez enaucun cas d'objectus pointus, de tampons à recycler ou des produits abrasifs pour nettoyer le lave-vaisselle,quelle partie que ce soit.

Protection contre le gel

Si vous lave-vaiselle est place dans un endroit non-chauffe pendant les saisons froides, demandez a un professionnel de :

1. Couper toute alimentation électrique de la machine.
2. Couper l'alimentation en cau et débrancher le tuyau d'arrivée d'eau de la vanne.
3. Évacuer l'eau du tuyau d'arrivée et de la vanne (utiliser un recipient pour recueiller l'eau).
4. Rebrancher le tuyau sur la vanne.
5. Enlever les filtres et-retirer l'eau se trouvant dans le siphon à l'aide d'une éponge.

Nettoyage de la porte

• Pour nettoyer les bords de la porte du lave-vaiselle, utilisez uniquement un chiffon doux, chaud et humide.
• N'utilisez enaucun cas des sprays nettoyants afin d'eviter que du liquide ne penetre dans le verrou de la porte et dans les composants electriques, cc qui risquerait de les endommager.

MISE EN GARDE!

N'utilissez jamais de produits abrasifs ou de tampon à récurer pour nettoyer les surfaces externes de la machine, car ils pouraient rayer ou abimer son revêtement. Certaines sortes de papier essuie-tout peuvent également laisser des marques sur la surface en acier inoxydable du lave-vaisse.

Comment bien entretenir votre lave-vaiselle

Aprés chaque utilisation

Coupez l'alimentation en eau du lavevaisselle et laissiez la porte entrouverte pour que I'humidite et les odeurs pouissant s'en échapper.

Debrancher le lave-vaiselle

Pour vous securilé, débranchez toujours la machine du secteur avant de la nettoyer ou de la faire réparer.

Nettoyage sans solvant ni produit abrasif

N'utilisez ni produits abrasifs ni solvants pour nettoyer l'exterieur et les parties en caoutchouc du lavevaisselle. Utilisez uniquement un chiffon et de I'cau chaud savonnucse. Pour retirer les taches ou traces sur la surface interne de la machine, utilisez un chiffon humide avec un peu de vinaigre blanc, ou bien un produit de nettoyage special lave-vaisille.

En cas d'absence prolongée

Si vous ne comptez pas utiliser le lavve-vaisselle pendant une période prolongée, it est conseilé de lancer un cycle de lavage sans vaisselle, puis de débrancher la machine, couper l'alimentation en eau et de laisser la porte de la machine entrouverte. Cela permet de préserver les joints et de prévenir la formation de mauvaises odcurs dans la machine.

Déplacer le lave-vaiselle

Essayez dc gardcr la machinc en position verticale lorsque vous la déplacez. Elle peut etre placee sur son pan arriere, seulement si cela est absolutnc necessairec.

Joints

De la nourriture peut parfois rester coicinee dans les joints de la machine, cc qui constituc l'une des causes de mauvaises oedurs. Pour empecher cela, nettoyez les joints regulierement avec une eponge humide.

ATTENTION

Toujours faire installer la tuyauterie et les composants électriques par un professionnel.

MISE EN GARDE
	Danger de choc électrique ! Couper l'alimentation électrique avant d'installer le lave-vaiselle, afin d'éviter tout risque d'électrocution, voire de mort.

Guide de dépannage

Codes d'erreur

Le lave-vaisselle affiche des codes d'erreur pour vous averir en cas de panne ou de dysfonctionnement.

Code	Source de l'erreur Signification
E1	Porte ouverte	La portè est ouverte alors qu'un programme de lavage a été lancé.
E2	Arrivée d'eau Problème	au niveau de l'arrivée d'eau.
E3	Évacuation d'eau Problème	au niveau de l'évacuation d'eau.
E4	Sonde de température	Mauvais fonctionnement de la sonde.
E5	Débordement/fuite II y	a un trop-plein d'eau / une fuite d'eau.
E6	Fuite d'eau	Présence d'une fuite d'eau.
E7	Élement chauffant	Échauffement anormal.

MISE EN GARDE!

En cas de débordement, coupez l'alimentation d'eau principale avant d'appeler un service de dépannage. S'il y a de l'eau dans le fond de la machine à cause d'un débordement ou d'une petite fuite, veillez à tout éponger ou évacuer avant de réutiliser la machine.

Avant de faire appel à un service de dépannage

Le tableau suivant vous aidera peut-être à résoudre le problème sans avoir à contacter un professionnel.

Problèmes	Causes possibles Qu'aucire
Le lavve-vaisselle ne fonctionne pas	Soit un faisible a sauté, soit le disjoncteur s'est déclenché.	Remplacez le faisible ou réenclenchez le disjoncteur. Débranchez tout autre apparaïel utilisant le même circuit que le lave-vaiselle.
	Le lavve-vaisse n'est pas alimenté en électricité.	Assurçez-vous qu la machine est bien sous tension et que sa porte est bien fermée. Vérifiez que lcable d'alimentation est bien branché dans la prise.
	La pression de l'eau est bassc.	Vérifiez que l'alimentation d'eau est bien raccordéc et que lc robinet est ouvert.
La pompe d'évacuation ne s'arrête pas	Débordement.	La machine a été conçue pour détecer les débordements. Lorsque cela arrive, la pompe de circulation s'arrête automatiquement et la pompe d'évacuation se déclenché.
Émission de bruits	Certains bruits émis par la machine sont normaux.	Il peut s'agir par exemple, du bruit émis lorsque le distributeur a détergent s'ouvre.
	La vaisse n'est pas bien rangéc dans les paniers ou un petit object est tombé dans l'un d'entre eux.	Assurez-vous que la vaisse est bien rangée et calée dans la machine.
	Le moteur vrombit.	Le lavve-vaisse n'est pas utilisé assez régulièrement. Si vous ne vous en servez pas souvent, faites une vidange une fois parSEMaine, ce qui permettra aussi de préserver les joints.
Présence de mousse dans la cuve	Utilisation d'un produit vaissselle non adapté.	N'utilise que du détergent spécial lavve-vaisselle afin d'éviter la formation de mousse. Si cela arrive, outrez la portec de la machine et laissée la mousse se dissiper. Versez environ 4 litres d'auveau friode dans la cuve. Refermez bien la porte puis lancez le programme de pré-rinage pour évacuer l'eau. Repeteze si nécessaire.
	Du produit de rinceage a été renversé.	Essuyez toute trace de produit de rinceage dus qu'il a été renversé.
Problèmes	Causes possibles Que faire
Taches sur les parois de la cuve	Présence de colorants dans le produit vaisselle utilisé.	Assurez-vous d'utiliser un produit sans colorant.
La vaisselle est mal nettoyée	• MauvaisCHOISSE: • Choisissez un programme plus puissant. • Assurçuez-vous qu'ouverture des couverles de distributeur de produits ainsi que le mouvement des bras d'aspersion ne sont pas bloqués par de la vaisselle.
Taches et/ou pellicule sur la vaisscile	• L'auc est extrémement durable. • La température de l'auc est BASSE à l'arrivée. • Le lave-vaisscile est trop plein. • La vaisselle est mal runçue. • Le détergent est périmè ou a pris l'humidité (s'il est en poudre). • Le réceptacle à produit de rinceuge n'a pas été rempli. • Mauvais dosage de produit vaisselle.	Pour éliminer les traces : • Sortez tous les ustensiles en métal de la machine. • N'ajoute pas de produit vaisselle. • Choisissez le programme de lavage le plus long. • Lancez la machine et laissez-la tourner de 18 à 22 minutes. Élle aura alors entamé le cycle de lavage principal. • Ouvrez la porte et versz 2 tasses de vinaignre blanc dans le fond de la machine. • Refermez la porte et laissez le programme de lavage se terminer. Si cette méthode ne fonctionne pas, répéctez les étapes ci-dessus en remplaçant le vinaigne avec ¼ de tasse (environ 60 ml) de cristaux d'accide citrique.
Traces opaques sur la verrerie	Combinaison d'eau trop doucc et d'excess de produit vaisselle.	Utilisez moins de produit vaisselle si l'eau est douce et choisissez le programme de lavage le plus court.
Présence d'une pellicule jauntable ou bruntable sur les parois de la cuve	Taches de thé ou de café.	Ajoute ½ tasse d'eau de javel à 3 tasses d'eau chaude et frottez les parois avec le mélange. MISE EN GARDE Pour évider de vous brûler en nettoyant l'intérieur de la machine, laisserze les éléments chauffants se refroidir pendant 20 minutes après la fin du lavage.
	Présence de fer dans l'eau.	contactez un fabricant de système d'adoucisscurs d'eau pour Obtoir un filtré spécial.

Problèmes	Causes possibles Que faire
Pellicule blanche sur les parois de la cuve	Minéaux prêts dans l'eau dure.	Nettoyez la cuve à l'aide d'une éponge humidé avec un peu de détergent spécial lave-vaisselle, pour éviter la formation de mousse.
Le couvercle du réceptacle à détergent se ferme mal	Des résidues de produit vaiselle bloque le système de fermucture du réceptaclc.	Enlevez les résidus.
Il resté du détergent dans le réceptacle	De la vaisse l'empêche le réceptaclc de s'ouvrir et de libérer le produit vaisse.	Arrangez bien la vaisse dans les paniers.
Émission de vapeur	Phénomène normal.	Il est normal que durant le séchage et l'évacuation de l'eau, de la vapeur sorte de la bouche d'airation située à côté du loquct de la portc.
Taches noires ou grises sur la vaisselle	Des ustensiles en aluminium sont venus au contact de la vaisselle.	Utilisez un produit de nettoyage légément abrasif pour éliminer ces taches.
Présence d'eau au fond de la cuve	Phénomènc normal.	Ce n'est pas un problème car s'il s'agit d'une cuze propre, dont la présence permect aux joints hydrauliques de nc pas sc dessécher.
Fuites d'eau	• Les réceptacles de produit sont trop replis. • Du produit de rinceage a été renversé.	• Veiliez à nc pas trop remplir les réceptacles de produit. • Les traces de produit de rinceage renversé peuvent provoquer un excès de mousse, ce qui peut entraîner un débordement. Essuyez toutes les traces avec un chiffon humide.
	Le lavce-vaisselle n'est pas nivélé.	Assurez-vous que la machine est bien à l'horizontal.

Fiche de données techniques

Spécifications de lave-vaiselle à usage domestique, en accord avec la directive 1059/2010 de l'UE :

Marque	Galanz
Modèle	W45A1A401L
Nombre de couverts 9
Classe d'efficacité énergétique (1) Λ+
Consommation d'énergie annuelle (2) 222 kWh
Consommation d'énergie d'un programme standard de lavage	0,785 kWh
Consommation d'électricité en mode OFF 0,35 W
Consommation d'électricité en mode ON 0,9 W
Consommation d'au annullic (3) 2800 litres
Classe d'éfficacité de séchage (4) A
Programme standard de lavage (5) Éco
Durée du programme standard de lavage 168 min
Niveau sonore	49 dB(A) re 1 pW
Montage	Pose libre
Encastrable	Oui
Hauteur	84,5 cm
Longueur	44,8 cm
Profondeur (avance branchements)	60 cm
Consommation électricque	1850 W
Tension nominale / fréquence	AC 220-240 V/50 Hz
Pression d'eau / (pression début)	0,4-10 bar - 0,04-1,00 MPa
Température de l'eau	Max. 65°C

REMARQUES

(1) A + + + (efficacite la plus haute) à D (efficacite la plus bassc).
(2) La consommation d'énergie est calculée en se basant sur 280 cycles de lavage standard, utilisant de l'eau froide et en mode BASSE consommation. La consommation en énergie réelle dépend des conditions dans lesquelles la machine est utilisée.
(3) La consommation d'au est calculée en se basant sur 280 cycles de lavage standard. La consommation en eau reelle dépend des conditions dans lesquelles la machine est utilisée.
(4) A (efficacité la plus haute) à G (efficacité la plus BASSE).
(5) Il s'agit du programme le plus efficace en termes de consommation d'énergie et d'eau, pour une vaisse l'ormalement sale.

3536

Ce lave-vaiselle, dans sa version actuelle au moment de la livraison, respecte les normes et directives suivantes de l'Union Européenne:

LVD 2006/95/CE
-EMC2004/108/CE
- Règlement ERP 2010/1016

REMARQUE:

Les valeurs des specifications de la page précédente ont été mesurées en respectant les normes et sous des conditions d'utilisation spécifique. Les résultats peuvent varier en fonction de la quantité de vaisse, de son degré de salissure, de la durée de l'eau, du dosage de produits, etc.

Cette notice d'utilisation se base sur les normes et reglementations de l'Union Européenne.

PROTECTION DE L'ENVIRONNEMENT Cet appeareil comporte le symbole DEEE (Déchet d'Equipement Electrique et Electronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France

Cette notice est aussi disponible sur le site suivant

http:// notices.wesder.net/

Droits de reproduction réservés
