Caractéristiques techniques	Lave-vaisselle VIVA VVD25A10EU, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes, incluant éco, rapide, intensif, délicat, prélavage
Niveau sonore	49 dB
Consommation d'eau	9 litres par cycle
Utilisation	Facilité d'utilisation avec panneau de contrôle intuitif et affichage LED
Entretien	Filtres lavables, cycle de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, compatible avec les tablettes de lavage

FOIRE AUX QUESTIONS - VVD25A10EU VIVA

Le lave-vaisselle VIVA VVD25A10EU ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Testez avec un autre appareil. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi mon lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre encrassé ou à un problème de produit de lavage. Assurez-vous de suivre les instructions de chargement et nettoyez le filtre régulièrement.

Le lave-vaisselle VIVA VVD25A10EU émet un bruit anormal pendant le cycle. Que faire ?

Un bruit anormal peut être causé par des objets bloquant le bras de lavage ou un problème avec la pompe. Vérifiez l'intérieur pour des obstructions et assurez-vous que le bras de lavage peut tourner librement.

Comment régler la dureté de l'eau sur mon lave-vaisselle VIVA VVD25A10EU ?

Référez-vous au manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Utilisez un outil de test de dureté de l'eau pour déterminer le niveau approprié et ajustez les paramètres en conséquence.

Le lave-vaisselle ne vidange pas correctement. Que dois-je vérifier ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Examinez également le filtre à l'intérieur du lave-vaisselle pour vous assurer qu'il n'est pas bouché.

Mon lave-vaisselle affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. Chaque code indique un problème spécifique, et le manuel fournira des instructions pour le résoudre.

Quel type de détergent puis-je utiliser avec le VIVA VVD25A10EU ?

Utilisez un détergent compatible avec les lave-vaisselle, qu'il soit en poudre, liquide ou sous forme de tablette. Évitez d'utiliser du détergent pour la vaisselle à la main.

Pourquoi mon lave-vaisselle dégage une odeur désagréable ?

Des odeurs peuvent provenir de résidus alimentaires coincés dans le filtre ou le bras de lavage. Nettoyez ces parties régulièrement et laissez la porte entre-ouverte après le lavage pour aérer.

Comment puis-je désinfecter mon lave-vaisselle ?

Pour désinfecter, effectuez un cycle à vide à haute température avec du vinaigre blanc ou un produit de nettoyage spécial pour lave-vaisselle. Cela aidera à éliminer les bactéries et les odeurs.

Le cycle de lavage prend trop de temps. Est-ce normal ?

Les cycles de lavage peuvent varier en fonction du programme choisi et de la température de l'eau. Vérifiez le manuel pour les temps de cycle typiques et assurez-vous que l'appareil fonctionne correctement.

Où puis-je trouver des pièces de rechange pour le VIVA VVD25A10EU ?

Vous pouvez trouver des pièces de rechange sur le site du fabricant, chez des revendeurs agréés ou dans des magasins spécialisés en électroménager.

MODE D'EMPLOI VVD25A10EU VIVA

Conformité d'utilisation 4

Consignes de sécurité 4

Avant demettre l'appareil en service 5

Au moment de la livraison 5

Au moment de l'installation. 5

Emploi au quotidien 7

Verrouillage de la porte 7

En cas de dégats 7

Elimination de l'appareil usage. 8

Protection de l'environnement 10

Emballage. 10

Appareils usages 10

Faire connaissance de I'appareil 10

Bandeau de commande 10

Compartment interieur de l'appareil 11

Adoucisseur d'eau/ Sel spécial 11

Réglage 12

Tableau des durétés de l'eau 12

Utilisation de Sel spécial 12

Utilisation de détergents additionnes de sel 13

Eteindre levoyant de I'adoucisseur 13

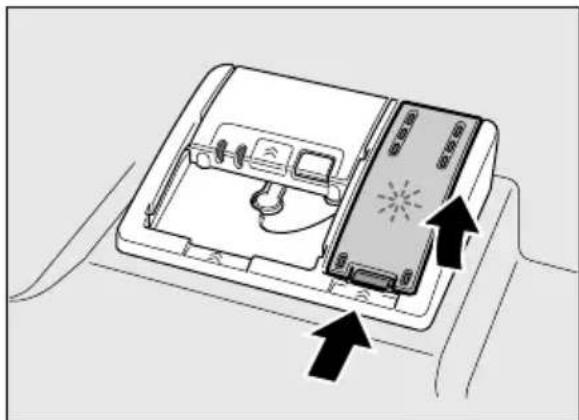

Liquide de rinceage 13

Régler la quantité de liquide de rinceage 14

Eteindre levoyant d'ajout de liquide de rinceage 14

Vaissele 15

Vaissselle non adaptee. 15

Verres et vaiselle endommages . . . 15

Rangement 15

Sortir la vaisse. 15

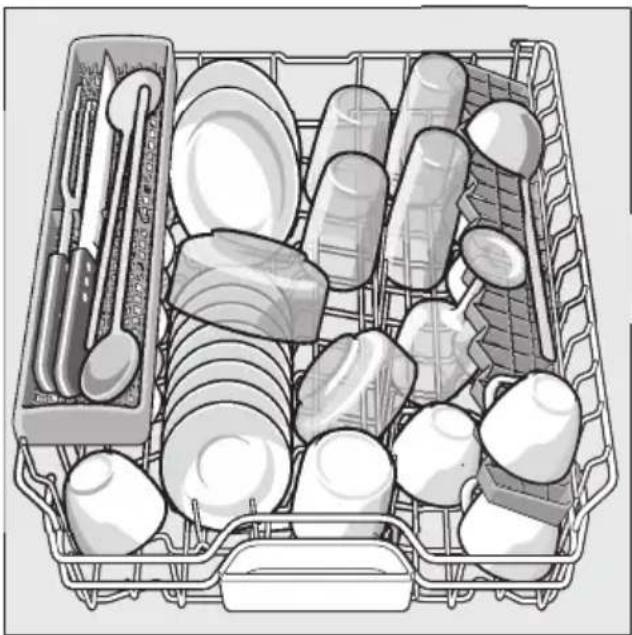

Tasses et verres 16

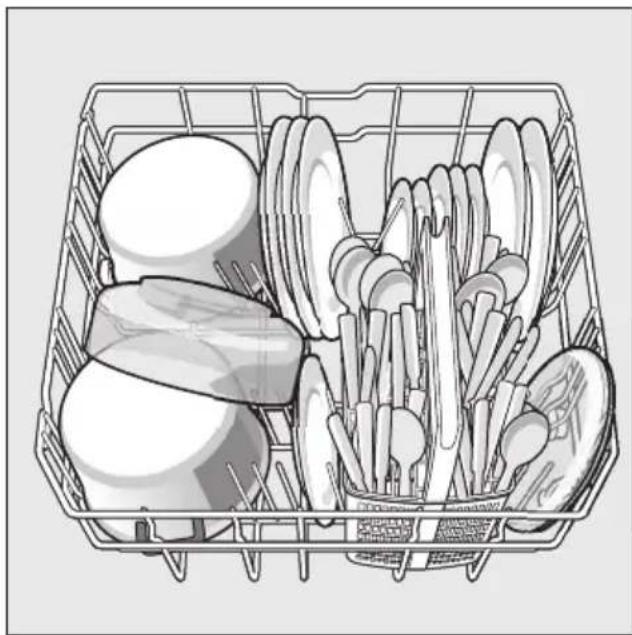

Casseroles 16

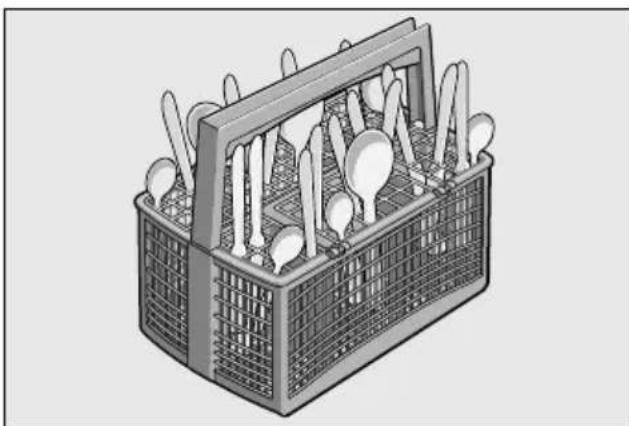

Panier a couverts 17

Etagere 17

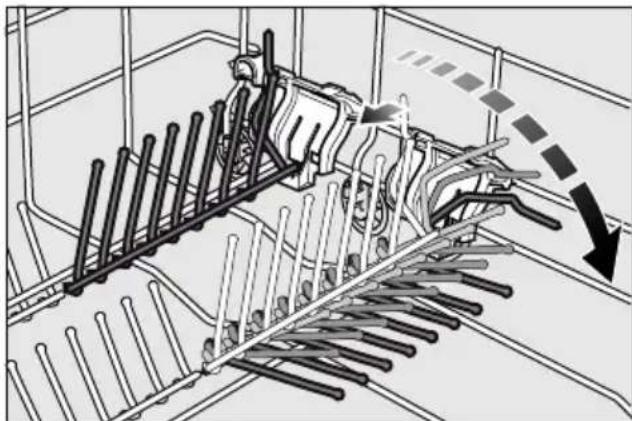

Tiges rabattables 17

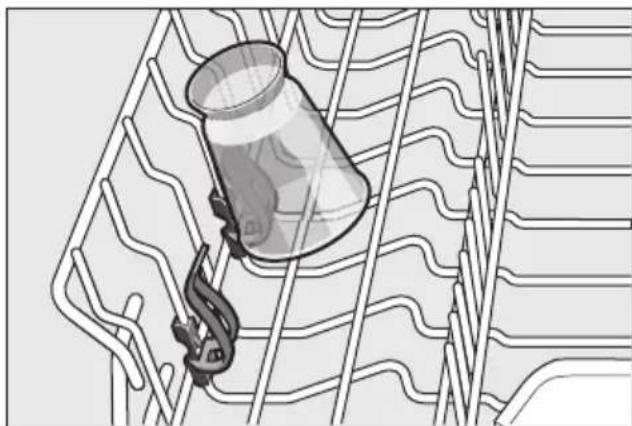

Support pour petites pieces 17

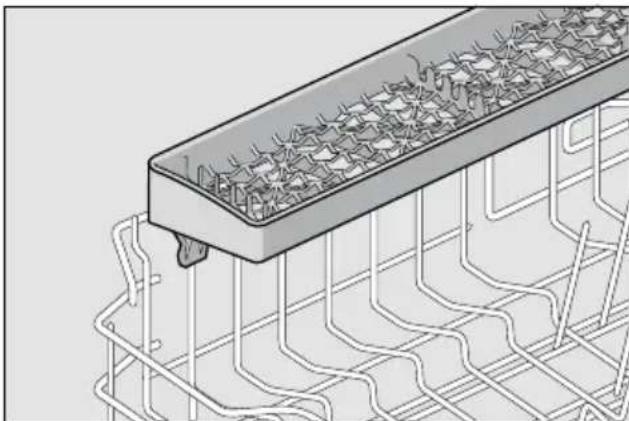

Tablete à couteaux 18

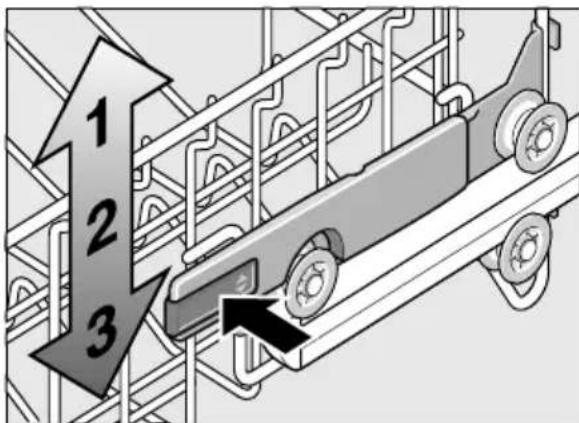

Modifier la hauteur des paniers 18

Detergent 19

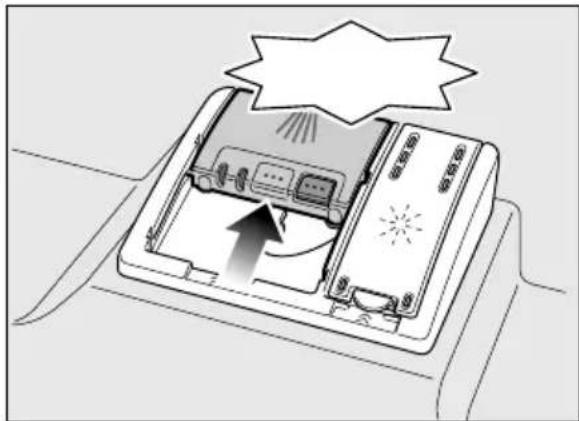

Remplissage du détergent 20

Detergent mixte. 21

Tableau des programmes 22

Selection de programme 23

Remarques concernant les laboratoires d'essai. 23

Fonctions supplémentaires 23

Cycle acceleré (VarioSpeed) 23

Zone intensive 23

Hygiene (Hygiene) 23

Demi-charge 24

Extra sec. 24

Utilisation de l'ordinateil 24

Données de programme. 24

Aquasensor. 24

Enclenchement de l'appareil. 24

Départ différé 25

Fin du programme 25

fr Conformité d'utilisation

Interruption du programme. 25

Abandon du programme 25

Changement de programme 25

Sechage intensif 26

Nettoyage et maintenance 26

Etat general de la machine. 26

Sel special et liquide de rincege. 27

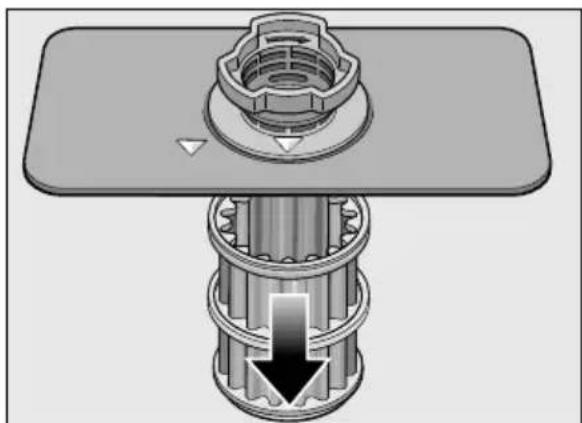

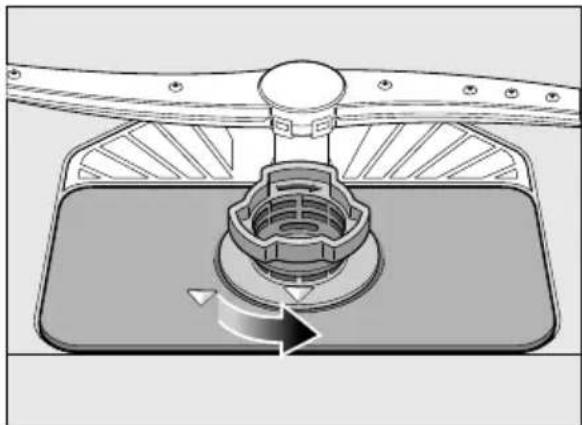

Filtres 27

Bras d'aspersion. 28

Que faire en cas de dérangement? 28

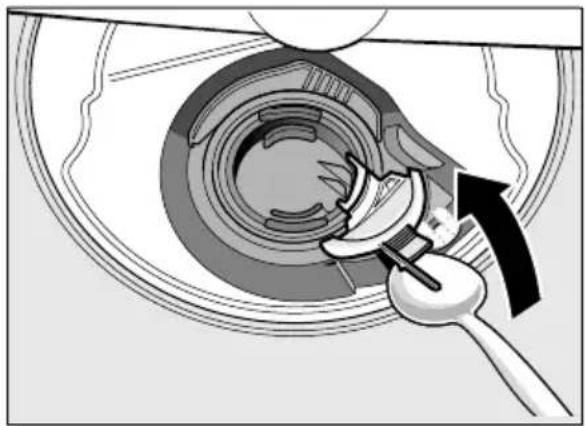

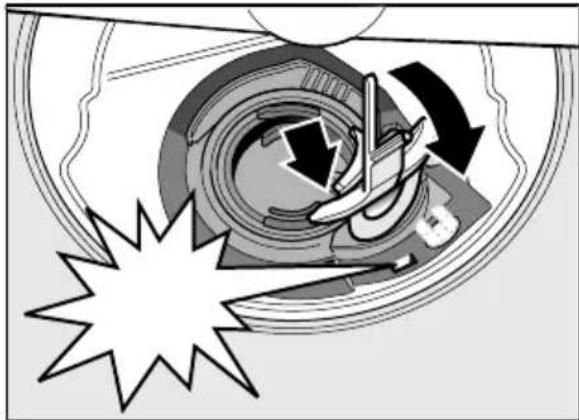

Pompe de vidange 29

Tableau de dépannage. 30

Service après-venture 39

Installation et branchement... 39

Etendue des fournitures 39

Consignes de sécurité 39

Livraison 40

Données techniques. 40

Mise en place 40

Branchement des eaux usées 40

Raccordement de I'eau potable . . . 41

Branchementélectrique. 41

Démontage. 42

Transport 42

Protection antigel

(Vidange de l'appareil) 42

Conformité d'utilisation

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.
N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.
Cet lave-vaisselle est concu pour une utilisation jusqu'à une altitude maximale de 4000 m.

Consignes de sécurité

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ilts sont âgés de 8 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.

Avant demettre l'appareil en service

Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'ordinateil doit changer un jour de propriété.

Vous pouvez télécharger
gratuitement la notice
d'utilisation sur notre site
Internet. Pour connaître
I'adresse Internet
correspondante, reportez-vous
au dos de cette notice
d'utilisation.

Au moment de la livraison

1. Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lavevaisselle. Ne faites pas fonctionner un apparéil endommagé, mais demandez conseil à votre fournisseur.
2. Veuillez vous débarrasser de l'emballage de façon réglementaire.
3. L'emballage et ses parties constituentes ne sont pas des jouets; les tener hors de portée des enfants. Risque d'asphyxie avec les cartons pliants et les feuilles.

Au moment de l'installation

Rappelez-vous qu'après l'installation le dos du lavevaisselle n'est plus librement accessible (protection empêchant de toucher la surface chaude).
Effectuez l'installation et le raccordement en respectant la notice d'installation et de montage.
Le lave-vaisselle ne doit pas etre branché sur le secteur lors de I'installation.

fr

Consignes de sécurité

Assurez-vous que le système à conducteur de protection de l'installation électrique de votre maison soit conforme.
- Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lavevaisselle.
Si le cordon de raccordement au secteur équipant l'appareil s'endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques, il n'est possible de se le procurer que via le service après-vente.
Si le lave-vaisselle doit etre encastre dans un placard en hauteur, il baudra fixer ce dernier correctement.
Si le lave-vaisselle est incorpore sous d'autres apparêils electroménagers ou au dessus, il faut respecter les informations -figurant dans la notice de montage des apparêils respectifs - sur leur incorporation en association avec un lave-vaisselle.
Pour que tous ces apparèils fonctionnent de manière sère, veuilles en outre respecter les instructions de montage accompagnant le lave-vaisse.

En l'absence d'informations ou si la notice de montage ne contient aucune consigne correspondante, vous devrez vous adresser au fabricant de ces apparêils pour être sur qu'il est possible d'incorporer le lave-vaisse au dessus ou en dessous de ces apparêils.
Si vous ne parvenez pas à vous procurer des informations chez le fabricant, il ne faut pas incorporer le lave-vaisse au dessus ou en dessous de ces apparêils.
Si vous incorporez un apparéil à micro-ondes au dessus du lave-vaisse, il risque de s'endommager.
N'encastrez les appareils intégrables ou aptes à l'encastrement sous un plan de travail que si ce dernier a été visse avec les meubles voisins afin de garantir le maintain d'aplomb de l'ordinateil.
N'installez pas l'appareil à proximé de sources de chaleur (radiateurs, accumulateurs de chaleur, jours ou d'autres appareils générateurs de chaleur); ne l'encastrez p as non plus sous une table de cuisson.

• Notez que des sources de chaleurur (p. ex. installations de chauffage/eau chaude) ou des parties chaudes de l'appareil, peuvent faire fondre l'isolation du cordon d'alimentation secteur. Ne jamais mettre en contact le cordon d'alimentation secteur du lave-vaiselle avec des sources de chaleur et des parties chaudes de l'appareil.

Une fois l'appareil estallé, il faut que sa fiche male demeure aisément accessible. (Voir Branchement electrique)

• Selon le modele : Le boitier en plastique du raccord d'eau contient une electrovanne. Dans la gaine du flexible d'arrivée d'eau se trouvent le cable et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boitier en plastique dans l'eau.

Emploi au quotidien

Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des déterments et des liquides de rincage.

Protection-ensants (verrouillage de la porte) *

La description de la protection-enfants se trouve derrière dans la jaquette.

• Selon le modele

En cas de dégats

• Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée.

En cas d'endommagements, du bandeau de commande en particulier (fissures, troughs, touches cassées) ou si la porte ne fonctionne pas correctement, il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Fermez le robinet d'eau etappelez leservice après-vente.

Elimination de l'appareil usage

1. Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparèils qui ont fini de servir.
2. Confiez cet apparéil à un circuit de mise au rebut réglementaire.

Mise en garde

Risque de blessure!

Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lavevaisselle que brievement, uniquement au moment de le charger et de le décharger.
- Les couteaux et autres ustensiles à arêtes tranchantes devront êtrerangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette à couteaux*.
Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus.

Sur les apparêils
indépendants, veillez bien à ce que les paniers ne soient pas surcharges.
Si l'appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.

* selon le modele

Mise en garde

Risque d'explosion!

Ne versez jamais de solvant dans le compartment de lavage. Risque d'explosion.

Mise en garde

Risque de s'ébouillanter!

Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.

! Mise en garde Risques pour les enfants !

Utilisez la protection enfants si presente. Vous en trouvrez la description derrière dans la couverture.
Ne permettez jamais aux enfants de jouer avec l'appareil ou de le piloter.
Éloignez les enfants du détergent et du liquide de rinceage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie.
- Éloignez les enfants du lavevaisselle ouvert. Dans le lavevaisselle peuvent se couver des pieces susceptibles d'être avalées par les enfants ; et l'eau présente dans le compartment de lavage n'est pas potable : elle risqueContainir des résidus de détergent.
Veillez à ce que les enfants ne cherchent pas à introduir e les doigts dans la coupelle interceptrice de pastille [22]. Ils risqueraient de coincer leurs petits doigts dans les fentes.

En presence d'un apparéil encastré en hauteur, veillez, lorsque vous ouvrez et fermez la porte, à ce que les enfants ne se fassent pas coincer ou pincer / écraser entre la porte de l' apparéil et celle du meuble en dessous.
- Les enfants risquent de s'enfermer dans l'appareil (risque d'asphyxie) ou de se retrouver dans une autre situation dangereuse. Donc, lorsque l'appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruirez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Protection de l'environnement

Tant l'emballage d'appareils neufs que les apparciels usages contiennent des matieres premières de valeur et des matieres recyclables. Veuillez eliminer les pieces detachedes après les avoir triées par matieres. Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune / ville.

Emballage

Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS < polystyrene). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique. Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison »

Appareils usages

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l'élimination »

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques et electroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

Faire connaissance de l'ordinateil

Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans la couverture. Le texte fait reference aux différents numeros de position qui y figurent.

Bandeau de commande

1 Interrupteur MARCHE / ARRÉT
2 Touche d'ouverture de porte
3 Selecteur de programme
4 Touche START
5 Départ différé *
6 Fonctions supplémentaires **
7 Indicateur de manque de liquide de rinceage
8 Indicateur de replissage du sel
9 Mention « Vérifier l'arrivée d'eau »
10 Affichage du séchage
11 Affichage du nettoyage * Selon le modele

** Le nombre dépend du modele

Compartment interieur de l'ordinateil

20 Panier à vaisselle supérieur
21 Tablette a couteaux *
22 Coupelle interceptrice des pastilles
23 Bras de lavage rotatif supérieur
24 Bras de lavage rotatif inférieur
25 Réservoir de sel spécial
26 Filtres
27 Panier a couverts
28 Panier à vaisseille inférieur
29 Réservoir de liquide de rincege
30 Compartiment à détergent
31 Verrou de fermeture du compartmenté à détergent
32 Plaque signalétique

• Selon le modele

Adoucisseur d'eau / Sel spécial

Pour obtenir un bon résultat de lavage, le lave-vaisselle a besoin d'une eau pauvre en calcaire, sinon des dépôts de tartre blancs apparaitront sur la vaisselle et l'intérieur de l'appareil.

Il faudra adoucir, c'est-à-dire détartrer, l'eau du robinet dépassant un certain degré de dureté. Pour y parvenir, versez du sel spécial dans l'installation adoucisseuse du lave-vaisse.

Le réglage, donc la quantité de Sel requise, dépend de la durée de l'eau du robinet dans votre région (voir le tableau).

Réglage

La quantité de Sel à ajouter est régable sur 4 niveaux dépendant de la durée de votre eau. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau). Niveau régèle en usine : 1.

1. Détérincez la dureté de l'eau du robinet. Notre compagnie distributrice des eaux vous renseignera à ce sujet.
2. Niveau pour connaître la valeur de réglage, consultez le tableau des durétés de l'eau.
3. Fermez la porte.

4. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée. La mention Nettoyer 11 clignote.

5. Appuyez sur la touche START 4 et maintenez-la appuyée.

6. Tournez le programmateur 3 jusqu'à ce que l'indicateur de manque de Sel 8 clignote.
7. Relâchez la touche. L'indicateur de manque de Sel 8 clignote et « Vérifier l'arrivée d'eau » 9 s'allume (= niveau 1).

Pour modifier ce réglage :

1. Tournez le programmeur 3 jusqu'à l'avoir régle sur le niveau souhaité.
2. Appuyez sur la touche START 4 L'indicateur de manque de sel 8 s'teint. L'appareil enregistre le niveau regle.

Tableau des durétés de l'eau

Utilisation de sel spécial

Le rajout de sel doit toujours avoir lieu avant d'utiliser l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

1. Ouvrez le bouchon à vis du réservoir de sel 25.
2. Remplisez le réserve d'eau (opération nécessaire uniquement lors de la première mise en service).
3. Versez ensuite le sel spécial (n'utilise jamais de Sel de cuisine ni de pastilles).

Ceci refoule l'eau qui s'écoule.

Rajoutez à nouveau du sel spécial dés que levoyant de manque de Sel 8 s'allume sur le bandeau.

* Selon le modele

Utilisation de détergents additionnels de sel

Si vous utilisez des détergents mixtes contenant du sel, vous pourrez d'une maniere générale renconcer au sel spécial jusqu'à un degré de durété de l'eau de 21^ dH (37^ fH, 26^ Clarke, 3,7 mmol/l). Si l'eau presente une durété supérieure à 21^ dH, il faudra ici aussi utiliser du sel spécial.

Éteindre le voyant de manque de sel / de l'adoucisseur

Si levoyant de manque de sel 8
gene (p.ex. si vous utilisez
des déterments combinés contenant du sel),you pouvez le désactiver.

Procedez comme décrit à la rubrique « Réglage de l'installation d'adoucissage » et réglez sur le niveau 0.

Cette action eteint I'adoucisseur d'eau et le voyant de manque de sel.

Attention

Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entrainerait la destruction de l'adoucisseur.

Liquide de rincege

Dés que l'indicateur de manque de liquide de rinceage 7 s'allume sur le bandeau, ceci signifie qu'il n'en reste plus que pour 1 à 2 lavages. Il faudrait rajouter du liquide de rinceage.

Le liquide de rincege sert à obtenir une vaisse et des verres brillants et sans traces. Utilisez uniquement du liquide de rincege pour lave-vaisselle menager.

Les détergents combinés, à additif de rincege ne sont utilisables qu'avc de l'eau d'uneure non supérieure a 21^ dH (37^ fH, 26^ Clarke, 3,7 mmol / I). Si I'eau presente une durete supérieure a 21^ dH, il faudra ici aussi utiliser du produit de rincege.

1. Ouvrez le réservoir [29]: appuyez sur la patte située contre le couvercle et souvevez.

fr Liquide de rincage

1. Versez doucement le liquide de rinceage ; il doit arriver jusqu'au repere de maximum sur l'orifice de replissage.

1. Fermez le couvercle jusqu'à ce qu'il encrante audiblement.

2. A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuèlement débordé, ceci afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

Régler la quantité de liquide de rinceage

L'indicateur de manque de liquide de rincage est régiable sur 4 niveaux. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau des durétés de l'eau).

Niveau régle en usine : 2.

Ne modifies la quantité de liquide de rincage que si des striés (réduisez la quantité) ou des taches d'eau (augmentez la quantité) sont restées sur la vaisselle.

1. Fermez la porte.
2. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée. La mention Nettoyer 11 clignote.

3. Appuyez sur la touche START 4 et maintenez-la appuyée.

4. Tournez le programmateur 3 autant de fois que nécessaire à ce que le voyant de manque de liquide de rinceage 7 clignote.

5. Relâchéz la touche. Indicateur de manque de liquide rincege 7 clignote et le voyageant 10 et 9 est allumé (= niveau 2).

Pour modifier ce réglage :

1. Tournez le programmateur 3 jusqu'à l'avoir reglé sur le niveau souhaité.
2. Appuyez sur la touche START 4 L'indicateur de manque de liquide de rinceage 7 s'eteint. L'appareil enregistre le niveau regle.

Éteindre levoyant d'ajout de liquide de rinceage

Si levoyant de manque de liquide de rinceage 7 gene (p.ex. si vous utilisez des détergents combinés à fonction de rinceage),you pouvez le désactiver.

Procedez comme décrit à la rubrique « Régler la quantité de liquide de rincege » et réglez sur le niveau 0.

Cette action désactive levoyant 7 de manque de liquide de rincege.

Vaissselle

VaisseI non adaptée

Les couverts et la vaissele en bois.
- Verres décoratifs délicats, vaisselle d'art et antique. Leurs décorns ne résistant pas au lave-vaisse.
- Pièces en plastique non résistantes à la chaleur.
Vaissele en cuivre et en etain.
Vaisse salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.

Les décorations de surglacure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répétés.

Verres et vaisselle endommages

Causes :

Type de verre et procedede fabrication de ce dernier.
Composition chimique du détergent.
- Température de l'eau du programme de lavage.

Recommendation :

N'utilisez que des verres et de la porcelaine designés par le fabricant comme allant au lavevaisselle.
Utilisez un dénergent menageant la vaisselle et marqué comme tel.
En fin de programme, sortez les verres et les couverts le plus rapidement possible du lavevaisselle.

Rangement

1. Enlevez les résidus alimentaires grossiers. Un pré-rinçage sous l'eau du robinet n'est pas nécessaire.

2. Rangez la vaisse de telle sorte

3. de sorte qu'elle repose de façon sure et ne puisse pas se renverser.

4. de sorte que l'ouverture de tous les recipients regarde vers le bas.
5. debout inclinée lorsque les pièces représentent un galbe prononcé, afin que l'eau puisse s'écouler.

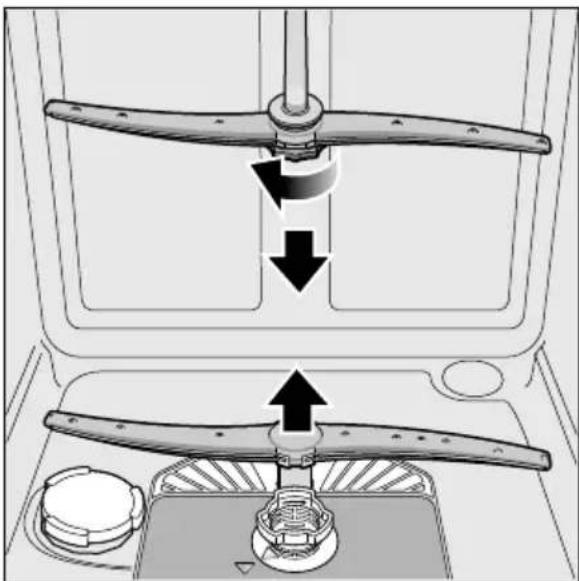

   -ILA n'empêche pas la rotation des deux bras asperseurs [23] et [24].

Les très petits ustensiles ne sont pas au lave-vaisselle car ils risqueraient de tomber des paniers.

Sortir la vaisse

Pour empêcher que des gouttes d'eau ne tombent du panier supérieur sur la vaisselle du panier inférieur, il est recommandable de vider l'appareil en commençant par le bas.

La vaisse chaude craint les chocs! Pour cette raison, laissez-la en fin de programme refroidir dans le lavevaisselle jusqu'à ce que vous puissiez la saisir fermement.

Remarque

Après la fin du programme, des gouttes d'eau peuvent encore être visibles dans le compartment interieur de l'appareil. Cela n'a aucune répercussion sur le séchage de la vaisse.

fr Vaisselle

Tasses et verres

Panier à vaisselle supérieur 20

Remarque

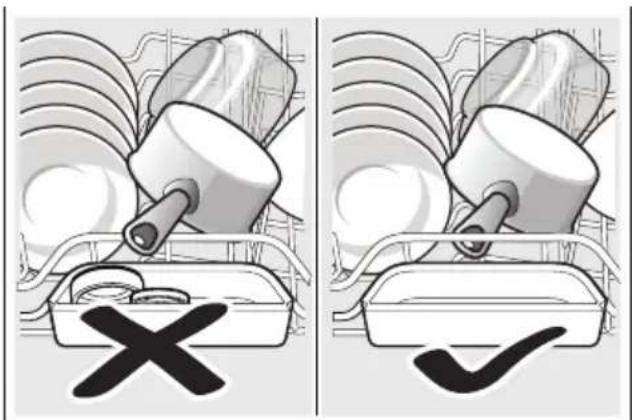

Aucune piece de vaisselle ne doit se couver au dessus de la cavite [22] receiveant la pastille. Les pieces de vaisselle dans cette position risquent de bloquer le compartment de détergent et de l'empêcher de s'ouvrir complètement

Casseroles

Panier à vaisselle inférieur [28]

Un conseil

Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.

Un conseil

Sur notre site Web vous trouverez, sous forme de document gratuite à télécharger, d'autres exemples sur les façon optimales de ranger la vaiselle dans votre lave-vaisselle. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d'utilisation.

Panier à couverts

Il faudrait toujours ranger les couverts non triés, avec la pointe regardant en bas.

Pour éviter des blessures, déposez les pieces et couteaux longs et pointus sur la tablette à couteaux.

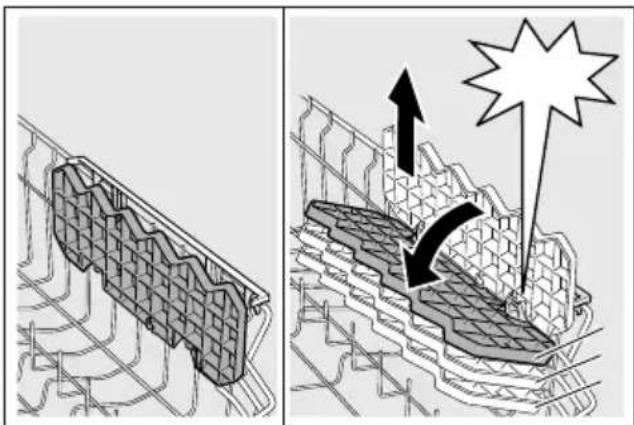

Etagère

Vous pouvez utiliser l'étagère et le volume en dessous pour ranger les petites tasses et les verres, ou les grands couverts comme par exemple les cuillers en bois ou les grands couteaux / fourchettes, etc. Si l'étagère ne sert pas, il est possible de la rabattre vers le haut.

• Réglage possible sur trois hauteurs différentes selon le modele. Pour ce faire, amenez d'abord l'étagère à la verticale puis tirez-la vers le haut; ensuite, après l'avoir inclinée un peu, poussez-la jusqu'à sur la hauteur souhaitation (1, 2, ou 3) puis faites-la encranter (clic audible).

Tiges rabattables *

• Selon le modele

Les tiges peuvent se rabattre pour很好地 ranger les cassetoles, légumiers et verres.

Support pour petites pieces *

• Selon le modele

Ce support permet de retenir de manière sure les pieces en plastique lagères comme par ex. les gobelets, couvercles, etc.

Tablette à couteaux *

• Selon le modele

Vous pouvez ranger les couteaux longs et d'autres ustensiles en position couchée.

Modifier la hauteur des paniers*

• Selon le modele

Vous pouvez suivant besoines modifier la hauteur du panier supérieur [20] pour que les grands ustensiles aient plus de place dans le panier supérieur ou le panier inférieur.

Hauteur de l'appareil 81,5 cm

	Panier supérieur	Panier inférieur
Niveau 1 max. ø 22 cm 3	0 cm
Niveau 2 max. ø 24,5 cm	27,5 cm
Niveau 3 max. ø 27 cm 2	5 cm

Hauteur de l'appareil 86,5 cm

	Panier supérieur	Panier inférieur
Niveau 1 max. ø 24 cm 3	3 cm
Niveau 2 max. ø 26,5 cm	30,5 cm
Niveau 3 max. ø 29 cm 2	8 cm

En fonction de l'agencement du panier à vaisselle supérieur Equipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :

Panier à vaisselle supérieur avec manettes laterales

1. Extrayez entièremen le panier supérieur du lave-vaisselle [20].

2. Pour le faire descendre, appuyez, en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côté extérieur du panier. Ce faisant, retenez le bord latéral supérieur du panier afin qu'il ne descendé pas brutalement.

1. Pour le remonter, saisissez le panier par le bord lateral supérieur et faitesle monter.

2. Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtes. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'étabira pas entre le bras d'aspersion et le circuit d'eau.

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

1. Extrayez entièremen le panier supérieur du lave-vaisselle [20].
2. Retirez le panier supérieur et accrochez-le sur les roulettes supérieures (niveau 3) ou inférieures (niveau 1).

Detergent

Vouss pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N'utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de moduler le dosage de la poudre ou du détermgent liquide. Les pastilles contiennent une quantité suffisante d'agents leur permettant d'accomplir toutes les tâches de nettoyage. Les détergents modernes sont performants; généralement formulés à faible niveau alcalin, ils contiennent des phosphates et des enzymes. Les phosphates lient le calcaire present dans l'eau. Les enzymes dégradent l'amidon et décollent l'albumine et les protéines. Les détergents sans phosphates sont plus rares. Leur aptitude àlier le calcaire étant un peu inférieure, ces détergents nécessient un dosage plus important. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), ces détergents intégrant des produits blanchissants à base d'oxygène.

Remarque

Pour obtenir un bon résultat de lavage, lisez imperativement les consignes figurant sur l'emballage du dédTergent! Si vous souhaitez poser d'autres questions, nous vous recommendons de contacter les services-conseils mis en place par les fabricants de déterments.

Mise en garde - Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des déterments et des liquides de rincege.

Remplissage du détergent

1. Si le compartmenté à détergent [30] est encore fermé, actionné le verrou d'obturation [31] pour l'ouvrir.

Ne versez le dénergent que dans le département sec 30

(introduisez la pastille en travers, pas sur sa tranche). Dosage : voir les consignes du fabricant sur l'emballage.

La graduation du dosage dans le compartmenté à détergent [30]

vous aidera à verser la quantité correcte de détergent en poudre ou liquide.

20 à 25 ml suffisent habituèlement si la vaisse est normalement sale.

Si vous utilisez des pastilles, une seule suffit.

1. Poussez le couvercle du compartment à détergent vers le haut jusqu'à ce que la fermeture encrante bien.

Le compartment à détergent s'ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l'appareil et se dissout, la pastille tombe dans la coupelle interceptrice de pastille et s'y dissout de façon dosée.

Un conseil

Si la vaisselle est peu sale, une quantité de dénergent légarement inférieure à cette indiquée suffira habituèlement.

Vous pouvez vous procurar des produits nettoyants et d'entretien en ligne, c'est-à-dire via notre site Web, ou via le service après-venture (voir auaverso).

Detergent mixte

Outre les détergents conventionnels à formule unique, toute une série de produit à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, outre le détermgent, un produit de rinceage et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier. Les détergents mixtes ne fonctionnent que jusqu'à un degré de dureté précis (21°dH généralement). Au-delà de cette dureté, il faut rajouter du sel et du liquide de rinceage.

Dés que vous utilisez des détergents mixtes, le programme de lavage s'y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de sechage.

Mise en garde - Ne posez aucune petite piece à laver dans la coupelle interceptrace 22; ceci empêcherait la dissolution uniforme des pastilles.

Mise en garde - Si après le démarrage du programme vous poulez rajouter de la vaiselle, n'utilisez pas la coupelle interceptrice de pastille [22] comme poignée pour le panier supérieur. La pastille pourrait déjà se couver dedans et vous entraïez en contact avec la pastille partiellement dissoute.

Remarques

Vous obtiendrez des résultats de lavage et de séchage optimaux avec des déterments à fonction unique associés à du sel et du produit de finçage utilisés séparément.

En presence de programmes courts, les pastilles, du fait de leurs comportements de dissolution différents, risquent de ne pas déployer tout leur pouvoir nettoyant et des résidues de détergent non dissous risquent de rester. Les détergents en poudre convennent moins avec ces programmes.

Dans le programme « Intensif » (selon le modele), l'emploi d'une seule pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face interieure de la porte de l'appareil.

Meme si est allumé l'indicateur de manque de liquide de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilise des détergents combinés.

Si vous utilisez des détergents à enveloppe protectrice soluble dans l'eau :ne saisissez l'enveloppe protectrice qu'avac les doigts secs et ne mettez ce détergent que dans le compartment ent à cet effet entierrickement sec, sinon l'enveloppe risque de coller.

Si vous passez des détergents mixtes à un détermagent à fonction unique, veillez bien à ce que l'adoucisseur d'eau et la quantité de produit de rincege soient régles sur la valeur correcte.

Tableau des programmes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre apparéil indique les programmes spécifique et leur configuration.

Type de vaisselle	Type de salissure Programme Fonctions		d'appoint possibles	Déroulement du programme
casseroles, poèmes, vaisselle et couverts inaltérables	résidus alimentaires très adhérents cuits ou séchés sur la surface, résidus alimentaires contenant de l'amidon ou de l'albumine / des protéines	Intensif 70°	tous	Prélavage Lavage 70°Rinçage intermédiaire Rinçage 65°Séchage
		auto Auto 45° - 65°	tous	L'optimisation a lieu via le circuit de détction, en fonction de l'encrassement.
vaisselle mixte et couverts	résidus alimentaires domestiques habituels, légèrement séchéés	auto Auto 45° - 65°	tous	L'optimisation a lieu via le circuit de détction, en fonction de l'encrassement.
		Eco 50°	tous	Prélavage Lavage 50°Rinçage intermédiaire Rinçage 65°Séchage
vaisselle et couverts délicats, matières plastiques et verre croignant les variations de température	résidus alimentaires frais, peu adhérents	Délicat 40°	Zone intensive Cycle accéléré Demi-charge Extra-sec	Prélavage Lavage 40°Rinçage intermédiaire Rinçage 55°Séchage
		Rapide 45°	Extra-sec	Lavage 45°Rinçage intermédiaire Rinçage 55°
tous types de vaisselle	lavage à froid, nettoyage intermédiaire	Prélavage	aucune Prélavage

Sélection de programme

Vous pouvez désir un programme adaptable au type de vaisse et au de salissure.

Remarques concernant les laboratoires d'essai

Des laboratoires d'essay reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436).

Il s'agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation.

Demande de renseignements par courriel à :

[e-mail]

Les indications nécessaires sont le numero de série (n^) et le numero de fabrication (n^) que vous trouvez sur la plaque signalétique 32 contre la porte de l'appareil.

Fonctions supplémentaires

* selon le modele

Réglage par les touches Fonctions supplémentaires 6.

Cycle acceleré

(VarioSpeed) *

La fonction >>Cycle accéléré<< permet de réduire de 20 à 50% la durée du programme de lavage choses. Pour obtenir un nettoyage et un séchage optimaux malgré le raccourcissement de la durée de marche, l'appareil consomme plus d'eau et d'énergie.

Zone intensive *

Parfaite pour les charges mixtes. Dans le panier inférieur, vous pouze laver les casseroles et poêles très sales, et dans le panier supérieur de la vaisse lormalement sale. La pression de pulverisation augmente dans le panier inférieur, la température de lavage augmente un peu.

Hygiène (Hygiene) *

La température augmente pendant l'opération de nettoyage. Ceci permet d'atteindre un plus haut niveau d'hygiène. Cette option est ideale p. ex. pour nettoyer les planches à découvert ou les biberons.

Demi-charge *

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'options « Demi-charge ». Ceci économise de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartment une quantité de détergent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.

Extra sec *

Une température accrue pendant le rincege et une phase de séchage plus longue permettent aux pieces en plastique de moins secher. La consommation d'énergie augmente légèrement.

Utilisation de l'ordinateil

Données de programme

Vous trouvrez les données du programme (chiffres de consommation) dans la notice succincte. Elles se refereient à des conditions normales et au réglage de la durée de l'eau sur 2. Differents facteurs tels que la température de l'eau ou la pression dans la conduite peuvent provoquer des dérivés.

Aquasensor

• Selon le modele

L'Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l'eau de lavage.

L'appareil emploie l'Aquasensor de façon spécifique, selon le programme. Si l'Aquasensor est actif, de l'eau de rincage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d'eau de 3 à 6 litres. Si l'eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. En mode Automatique, l'appareil adapte en outre la température et la durée de marche au degré de salissure.

Enclenchement de l'appareil

1. Ouvrez complètement le robinet d'eau.
2. Fermez la porte.
3. Amenez l'interrupteur MARCHE / ARRÉT 1 en position allumée. La mention Nettoyer 11 clignote.
4. Reglez le programmateur 3 sur le programme youlu.
5. Appuyez sur la touche START 4. La mention Nettoyer 11 s'allume. Le déroulement du programme commence.

Remarque

• Pour utiliser le lave-vaisselle en menageant l'environnement : Le programme Eco 50^ est un programme particulièrement destiné à menager l'environnement. Il s'agit selon l'ordonnance UE 1016/2010 du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.

Départ différé *

• Selon le modele

Vous pouvez différer le démarragedu programme de 3,6 ou 9 heures.

1. Amenez l'interrupteur MARCHE / ARRÊT 1 en position allumée.
2. Appuyez sur la touche Sélection du départ différé 5 jusqu'à ce que la mention correspondante (3h, 6h ou 9h) s'allume.
3. Appuyez sur la touche START 4; ceci active le départ différé.
4. Pour effacer le départ différé, appuyez sur la touche Départ différé 5 jusqu'à ce que toutes les mentions (3h, 6h ou 9h) soient éteintes. Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.

Fin du programme

Le programme est terminé lorsque les deux affichages 10 et 11 sont éteints.

Remarque

Pour economiser de l'énergie, le lavevaisselle s'eteint automatiquement après la fin du programme.

Interruption du programme

1. Ramenez l'interrupteur MARCHE / ARRÉT 1 en position éteinte. Les voyants lumineux s'éteignent. Le programme reste mémorisé. Si vous avez ouvert la porte sur un apparéil raccordé à l'eau chaude ou en train de chauffer, laissez-la entrebaillée pendant quelques minutes et refermez-la ensuite. Sinon la porte de l' apparéil risque de s'ouvrir brutalement sous l'effet de l'expansion de la vapeur (surpression) ou de l'eau risque de sortir de l' apparéil.
2. Pour poursuivre le programme, amenez l'interrupteur MARCHE / ARRÊT 1 en position allumée.

Abandon du programme (Remise à zéro)

1. Appuyez sur la touche START 4 env. 3 secondes jusqu'à ce que tous les affichages s'éteignent.
2. La durée de déroulement restant du programme, pour vidanger l'eau résiduelle, est d'env. 1 minute.

Changement de programme

Après avoir appuyé sur la touche START 4, il est impossible de changer de programme.

Un changement de programme n'est possible que via l'abandon d'un programme (Remise à zéro (Reset)).

Sechage intensif

Le rinceage avec produit a lieu à une température plus élevé pour parvenir à un meilleur résultat de sechage. La durée peut augmenter légèrement. (Prudence avec les pieces de vaisseledélicates!)

1. Fermez la porte.
2. Amenez l'interrupteur MARCHE / ARRET 1 en position allumée. La mention Nettoyer 11 clignote.
3. Appuyez sur la touche START 4 et maintenez-la appuyee.
4. Tournez le programmateur 3 jusqu'à ce que la mention « Vérifier arrivée d'eau » 9 clignote.
5. Relâchéz la touche.

Pour modifier ce réglage :

1. Le fait de tournier leprogrammateur 3youpermét d'activer le séchage intensif (l'affichage du séchage 10 s'allume) ou de le désactiver (l'affichage du séchage 10 s'eteint).
2. Appuyez sur la touche START 4 L'appareil enregistre ce réglage.

Nettoyage et maintenance

Pour éviter tout problème,
il est recommendé de contrôler
et d'entretenir régulièrement votre
appareil. Vous gagnerez ainsi du temps
et évitez les ennuis.

Etat général de la machine

Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage.
Si de tels dépôts existent :
Emplissez le compartment à détergent de détergent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincage maximal.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécifique adaptés aux lave-vaiselle.

Pour conserver durablement les performances de votre apparéil, nettoyez-le, à intervalles réguliers, avec un détermgent spécial lavevaisselle.
Afin que le joint de porte resteteux jours propre et hygienique, il fautle nettoyer regulierement avec un essuie-tout humide et un peude produit vaisselle.
Si l'appareil va rester quelques temps sans servir, laissez la porte entrebaillée afin qu'aucune mauvaise odeur ne se développement.

Pour nettoyer votre lave-vaisselle, n'utilisez jamais de nettoyeur à vapeur. Le fabricant decline toute responsabilité des dommages consécutifs.

Essuyez régulierement la face frontale de l'appareil et le bandeau à l'aide d'un essuie-tout légarement humecté; de l'eau et un peu de produit vaisselle suffisent. Evitez les éponges munies d'un revêtement réche,

ainsi que les déterments récurants, car les deux produits pourraient rayer les surfaces.

Sur les apparèils en acier inox : pour éçarter le risque de corrosion, évitez d'utiliser des essuie-tout en matière au épange ou lavez-les plusieurs fois à fond avant de vous en servir.

Mise en garde - Risque sanitaire

N'utilisez jamais d'autres produits nettoyants domestiques, contenant par exemple du chloré!

Sel spécial et liquide de rinceage

• Contrôlez les indicateurs de manque de produit [8] et [7]. Rajoutez le cas échéant du sel et / ou du liquide de rinçage.

Filtres

Les filtres 26 écarent de la pompe les salissures grossières contenues dans l'eau de lavage. Ces salissures peuvent occasionnellement boucher les filtres.

Le système filtrant se compose d'un filtré grossier, d'un filtré fin plat et d'un microfiltré.

1. Avec chaque lavage, vérifie la présence de résidus dans les filtres.
2. Devisser le cylindre filtrant comme sur la figure, et retirez le système filtrant.

1. Enlevez les résidus éventuels et nettoyez les filtrres sous l'eau du robinet.
2. Remontez le système filtrant dans l'ordre chronologique inverse et voirlez a ce que les flèches se regardent après la fermeture.

fr Que faire en cas de dérangement?

Bras d'aspersion

Le calcaire et les impuretés presents dans l'eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion [23] et [24].

1. Contrôlez si les buses de sortie des bras d'aspersion sont bouchées.
2. Dévissez le bras d'aspersion supérieur [23].
3. Tirez le bras d'aspersion inférieur 24 vers le haut pour l'extraire.

1. Nettoyez les bras d'aspersion sous I'eau courante.
2. Faites réencranter les bras d'aspersion ou revissez-les à fond.

Que faire en cas de dérangement?

L'expérience montre que la plupart des dérangements survenus à l'utilisation quotidien solutionnent sans qu'il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l'appareil de redevoirr rapidement opérationnel. Le récapitulatif suivant vous permettra de couver les causes possibles des dysfonctionnements et vous fournir des conseils utiles sur la façon de les supprimer.

Remarque

Si, pendant le lavage de la vaisselle, l'appareil sans motifs apparents s'arrête ou ne démarre pas, commencez par executer la fonction Abandonner programme (Reset).

(Voir le chapitre Utilisation de l'appareil)

Mise en garde - Rappelez-vous ceci : les réparations sont exclusivement réservées à des spécialistes. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations in expertes ou l'emploi de pieces autres que d'origine peuvent entraîner des dégats et exposant l'utilisateur à des risques considérables.

Que faire en cas de dérangement?

fr

Pompe de vidange

Les résidus alimentaires grossiers ou les corps étrangers qui n'ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l'eau de vaisselle submerge le filtré.

Mise en garde - Risque de vous couper!

Lorsque vous nettoyez la pompe de vidange, veillez à ne pas vous bleisser au contact de tessons de verre ou d'objets pointus.

Dans ce cas :

1. Commencez toujours par débrancher l'appareil du secteur.
2. Retirez le panier supérieur [20] et le panier inférieur [28].
3. Demontez les filtres [26].
4. Retirez l'eau; aidez-vous si nécessaire d'une éponge.
5. A l'aide d'une cuillere, faites levier sur le couvercle blanc de la pompe ( comme sur l'illustration). Saisissez le couvercle par la nervure et soulevez-le en biais vers l'intérieur. Retirez complètement le couvercle.

1. Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le cas échéant.
2. Remettez le couvercle dans sa position d'origine et poussez-le vers le bas pour le faire encranter (déclic audible).

1. Incorporporez les filtres.
2. Remettez les paniers en place.

Tableau de dépannage

Dérangement Cause Solution
Levoyant « Vérifier l'arrivée d'eau » 9 s'allume.	Flexible d'arrivée d'eau plié. Disposez le flexible d'arrivée d'eau sans le plier.
	Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
	Robinet d'eau coincide ou entartré. Ouvrez le robinet d'eau. Branchement d'eau ouvert, le débit minimal doit s'élever à 10 l / mn.
	Le filtre situé dans l'orifice d'arrivée d'eau est bouché. Éteignez l'appareil puis débranchez sa fiche mâle de la prise de courant. Fermez le robinet d'arrivée d'eau. Dévissez le branchement d'eau. Nettoyez le filtre situé dans le flexible d'arrivée d'eau. Revissez le raccord à eau. Vérifiez l'étanchérique. Remettez l'appareil sous tension. Mettre l'appareil sous tension.
	Filtres 26 encrassés ou bouchés. Nettoyez les filtres. (voir Nettoyage et maintenance).
	Flexible de vidange bouché ou plié. Posez le flexible en veillant à ce qu'il ne se plie pas, retirez le cas échéant les résidus.
	Raccord de siphon encore obturé. Vérifiez le raccord sur le siphon et ouvrez-le le cas échéant.
	Pompe de vidange bloquée ou le couvercle de la pompe de vidange n'est pas encourcé. Faites encourter correctement le couvercle. (Voir « Pompe de vidange »)
L'indicateur « Vérifier arrivée d'eau » 9 clignote.	Une perturbation technique s'est probablement produit. Éteignez les apparciels par l'interrupteur MARCHÉ / ARRÊT 1. Au bout d'un temps bref, faites redémarrer l'appareil. Si le problème se remanifeste, fermez le robinet d'eau, débranchez la fiche mâle de la prise de courant et appelez le service après-vente.

Dérangement Cause Solution

Levoyant de manque de sel 8 clignote.	Résistance chauffante entartrée ou salie.	Nettoyez l'appareil avec un produit d'entretien machine ou un produit détartrant. Faites fonctionner le lave-vaisselle relié à un adoucisseur et vérifie le réglage (voir le chapitre « Adoucisseur d'eau / Sel spécial »).
Les voyants clignotent. Portepas complètement fermée. Fermez la porte. Veillez à ce qu'aucun objet (vaisselle, distributeur de parfum) ne dépasse du panier et empêche ainsi de fermer la porte.
Le voyageant de manque de sel 8 et/ ou de manque de liquide de rincege 7 est allumé.	Il manque du liquide de rincege. Ajoutez du liquide de rincege.
	Absence de sel. Ajoutez du sel spécial.
	Le capteur ne detecte pas les pastilles de sel.	Utilisez un autre sel spécial.
Le voyageant de manque de sel 8 et/ ou de manque de liquide de rincege 7 est étéint.	Le voyageant est étéint. Activation / Désactivation (voir le chapitre « Adoucisseur d'eau / Sel spécial » ou « Liquide de rincege »).
	Il reste encore suffisamment de sel spécial / liquide de rincege.	Contrôlez l'indicateur de manque de produits, les niveaux de replissage.
A la fin du programme, présence d'eau dans l'appareil.	Le système filtrant ou la zone située en aval des filtres 26 est bouchée.	Nettoyez les filtres et la zone en aval (voir « Pompe de vidange »).
	Programme pas encore terminé. Attendez la fin du programme ou effectuez un Reset (voir « Annuler programme »).

Dérangement Cause Solution

Vaissselle pas sèche. Pas de liquide de rinceage ou trop peu dans le réservoir.	Ajoutez du liquide de rinceage.
Vous avez choisi un programme sans séchage.	Choisissez un programme incluant le séchage (voir « Tableau des programmes », « Déroulement du programme »).
Accumulation d'eau dans les creux de la vaisse et des couverts.	Veillez à ranger les pièces inclinées ; agencez les pièces de vaisse concernées de préférence inclinées.
Le détergent mixte utilisé offre une mauvaise performance de séchage	Utilisez un autre détergent mixte offrant une meilleure performance de séchage. L'utilisation, en plus, d'un liquide de rinceage hausse la performance de séchage.
Séchage intensif (pour accélérer le séchage) pas activé.	Activez le séchage intensif (voir « Utilisation de l'appareil »)
La vaisse a été retiree trop tôt ou la séquence de séchage n'était pas encore terminée.	Attendez la fin du programme ou ne retirez la vaisse que 30 minutes après la fin du programme.
Le liquide de rinceage éco utilisé offre une mauvaise performance de séchage.	Utilisez un liquide de rinceage de marque. Les produits éco sont d'une efficacité nettement moins bonne.
Vaisse en plastique pas sèche.	Propriétés spéciales du plastique. Les matières plastiques offrent une moins forte capacité d'accumulation thermique et sechant par conséquent moins bien.
Couverts pas secs. Couverts	rangés de manière défavorable dans le panier. Séparez si possible les pièces de couvert, évitez les zones d'applique.
Couverts mal triés dans le tiroir à couverts.	Triez correctement les couverts et séparez les si possible.
Côtés interieurs de l'appareil mouillés après le lavage.	Appareil pas défectueux En raison du principe de séchage dit « séchage par condensation » , la présence de gouttes d'eau dans le réservoir est un phénomène physique au demeurant souhaïte. L'humidité présente dans l'air se condense contre les parois intérieures du lave-vaisselle, ellePERLE dessus puis est vidangée.

Dérangement Cause Solution

Présence de résidus alimentaires sur la vaisselle.	Vaiselle rangée trop serrée, panier à vaisselle trop rempli.	Rangez la vaisselle de sorte qu'il y reste suffisamment d'espace libre et que les jets de liquide puissant atteindre la surface de la vaisselle. Évitez les zones d'applique.
	Rotation du bras d'aspersion génée.	Rangez la vaisselle de sorte qu'elle n'empêche pas les bras asperseurs de tourner.
	Buses des bras d'aspersion bouchées.	Nettoyez les buses des bras asperseurs. (voir Nettoyage et maintenance).
	Filtres 26 encrassés. Nettoyez les filtres, (voir « Nettoyage et maintenance »).
	Filtres 26 mal insérés et / ou pas encrantés.	Mettez les filtres en place et faites-les encranter correctement.
	Programme de lavage pas assez intense.	Choisissez un programme de lavage plus puissant.
	Vaiselle trop fortement prélavée; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avérént en partie impossible à enlever.	Ne prélavez pas la vaisselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50° ou Intensif.
	Les plats hauts et étroits ne seront pas suffisamment rincés dans les coins.	Ne rangez pas trop inclinés les recipients hauts et étroits ; ne les rangez pas dans les coins.
	Le panier supérieur 20 ne se trouve pas réglé à la même hauteur à droit et à gauche.	Avec les leviers latéraux, réglez le panier supérieur à la même hauteur.

Dérangement Cause Solution

Résidus de détergent Le couvercle du compartment à détergent est bloqué par de la vaisselle, raison pour laquelle le couvercle ne s'ouvre pas complètement.	Il faut veiller à ce que la vaisselle ne puisse pas:géné r le couvercle du compartment à détergent. Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
Le couvercle du compartment à détergent est bloqué par la pastille.	Il faut introduire la pastille côte long à l'horizontal et non pas à la verticale.
Utilisation de pastilles dans le programme rapide ou le programme court. Dans le programme courtChoisi, le temps de dissolution requis par le détergent n'est pas atteint.	Temps de dissolution des pastilles trop long pour un programme rapide ou court. Utilisez du détergent en poudre ou un programme plus intense.
L'effet nettoyant et le comportement en dissolution diminuents après une période de stockage prolongé, ou le détergent forme de gros grumeaux.	Changez de détergent.
Présence de taches d'eau sur des pieces en plastique.	Il est physiquement impossible d'empêcher des gouttes de se former sur une surface en plastique. Àpres le séchage, des taches d'eau sont visibles.	Utilisez un programme plus intense (changements d'eau plus féuents). Pendant le rangement, attention à la position inclinée. Utilisez du produit de rincavage. Haussez le cas échéant le réglage de l'adoucissage.
Dépôts essuyables ou solubles dans l'eau dans la cuve ou sur la porte.	Des constituents du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (détergent pour l'appareil, etc.).
	La présence d'un « dépôt blanc » sur le fond de la cuve signale que le réglage de l'adoucisseur d'eau est limite.
	Le couvercle 25 du réservoir de sel n'est pas fermé.
	Verres uniquement : Un commencement de corrosion du verre ne se laïssé qu'apparemment essuyer.

Dérangement Cause Solution

Présence de dépôts blancsdificiles à nettoyer sur lavaisselle, sur la cuve ou laporte.	Des constituents du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (produit nettoyant pour l'appareil, etc.).	Changez de marque de détergent.Nettoyez mécaniquement l'appareil.
	Plage de durété mal réglée ou durété de l'eau supérieure à 50°dH (8,9 mmol / l).	Réglez l'adoucisseur d'eau conformément à la notice d'utilisation ou rajoutez du sel.
	Détergent 3 en 1 (3in1) ou détergent bio / éco pas assez efficace.	Réglez l'adoucisseur d'eau conformément à la notice d'utilisation ou utilisez séparément un autre produit (détergent de marque, sel, liquide de rinceage).
	Détergent sous-dose. Haussez le dosage du détergent ou changez de détergent.
	You'veicz choisi un programme de lavage pas assez intensif.	Choisissez un programme de lavage plus puissant.
Dépôts de thé ou de rouge à lèvres sur la vaisselle.	Température de lavage trop BASSE.	Choisissez un programme assorti d'une température de lavage accrue.
	Pas assez de détergent ou détergent inadéquat.	Versez un détergent adéquat et correctement dosé.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enlever.	Ne prélavez pas la vaisselle. Ne retirez que les résidues alimentaires grossiers. Programme recommendé : Eco 50°
Dépôts colorés (bleus, jaunes, marron) difficiles ou impossibles à retirer, prêsent dans l'appareil ou sur la vaisselle en acier inoxydable.	Formation d'une couche à partir de constituents de légumes (par ex. chou, céléri, pomme de terre), de pâtes, ou de l'eau du robinet (manganès par ex.).	Détachage en partie possible par le détergent pour lave-vaisselle ou par nettoyage mécanique. Au plan sanitaire, ces dépôts sont sans conséquence.
	Couche formée par des constituents métalliques sur la vaisselle en argent et en aluminium.	Détachage en partie possible par le détergent pour lave-vaisselle ou par nettoyage mécanique.
Présence de dépôts colorés (jaunes, orange, marron) facies à enlever dans le compartment interieur (principalité sur le fond).	Couche « de savon » formée par des constituents de résidues alimentaires et de l'eau du robinet (calcaire).	Vérifiez le fonctionnement de l'adoucisseur d'eau (rajoutez du sel spécial), et activez l'adoucissage si vous utilisez des détergents mixtes (pastilles), (voir le chapitre « Adoucisseur d'eau / Sel spécial »)

Dérangement Cause Solution

Décoloration des pièces en plastique dans le compartment intéérieur de l'appareil.	Les pièces en plastique situées dans le compartment intéérieur peuvent se décolorer au fil de l'utilisation du lave-vaisselle.	Les décolorations sont un phénomène normal qui ne gène pas le fonctionnement du lave-vaisselle.
Autres couleurs sur les pièces en plastique.	Température de lavage trop BASSE.	Choisissez un programme assorted'une température de lavage accrue.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enlever.	Ne prélavez pas la vaiselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Stries qui partent des verres, verres d'un aspect métallique et couverts.	Trop de liquide de rincege. Réduisez le dosage du liquide de rincege.
	Pas de liquide de rincege versé ou réglage trop faible.	Faites le plein de liquide de rincege et vérifie le dosage (recommendation : niveau 4-5).
	Résidu de détergent dans la séquence Rincege du programme. Le couvercle du compartment à détergent est bloqué par de la vaiselle (le couvercle ne s'ouvre pas complètement).	Il faut veiller à ce que la vaiselle ne puisse pas généré le couvercle du compartment à détergent. Ne placez pas de vaiselle ou de distributeur de parfum dans la cavité de réception de la pastille.
	Vaiselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s'avéré en partie impossible à enlever.	Ne prélavez pas la vaiselle. Ne retirez que les résidus alimentaires grossiers. Programme recommendé : Eco 50°
Apparition - ou présence déjà - d'un voile irréversible sur le verre.	Verres non résistants au lave-vaisselle mais adaptés au lave-vaisselle (usure ou altration des verres à la longue).	Utilisez des verres allant au lave-vaisselle. Évitez une longue phase Vapeur ( période d'immobilité après la fin d'une série de rincege). Recourez au rincege à une température moins élevée. Réglez l'adoucisseur d'eau conformément à la durée de l'eau (le cas échéant un niveau plus bas). Utilisiez un détergent formulé pour protéger le verre.

Dérangement Cause Solution

Taches de rouille sur les couverts.	Couverts pas assez résistant à la rouille. Il est souvent que les lames de couteau soient plus fortement affectées.	Utilisez des couverts résistant à la rouille.
	Les couverts rouillent aussi si des pièces en train de rouiller (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux.	Dans l'appareil, ne lavaze pas de pieces qui rouillent.
	Teneur en Sel excessive de l'eau de lavage vu que le bouchon du réservoir de sel n'a pas été visse à fond, ou que du sel a été renversé au moment d'en rajouter	Tournez fermement le bouchon du réservoir de sel pour l'obturer et retirez le sel renversé.
L'appareil ne démarre pas. Le disjoncteur / les fusibles domestiques ne marchent pas.		Vérifiez le fusible / disjoncteur.
Cordon d'alimentation pas branché dans une prise de secteur.		Assurez-vous que le cordon d'alimentation est complètement enché à dos de l'appareil et dans la prise secteur. Vérifiez que la prise secteur fonctionné correctement.
Voir n'avez pas correctement fermé la porte de l'appareil.		Fermez la porte.
Le programme démarre tout seul.	Il faut attendre la fin du programme.	Effectuez un Reset. (Voir Annuler programme).
Impossible de régler l'appareil (dureté, rincege, etc.).	L'appareil est en train d'exécuter le programme. Réglage possible uniquement en début de programme.	Effectuez un Reset (voir « Annuler programme ») et réglez conformément à la notice d'utilisation.
La porte est difficile à ouvrir.	La protection enfants est active. Désactivez la protection enfants. (Voir la notice d'utilisation derrière)
La porte refuse de se fermer.	Le système de fermeture de portes est returné.	Fermez la porte un peu plus énergiquement.
	L'encastrement empêche de fermer la porte.	Vérifiez l'encastrement de l'appareil : la porte ou des pieces rapportées ne doivent rien venir heurter à la fermeture.
Impossible de fermer le couvercle du compartment à détergent.	Compartment à détergent ou guidage de couvercle bloqué par des résidues de détergent collés.	Enlevez les résidus de détergent.

Dérangement Cause Solution

Résidus de détergent dans le compartment à détergent ou dans la cavité interceptrice de la pastille.	Bras asperseurs bloqués par de la vaisselle, raison pour laquelle le détergent ne se dissout pas.	Assurez-vous que les bras asperseurs tournent librement.
	Le compartment à détergent était humide au moment de le replir.	Ne versez le détergent que dans la chambre à détergent sec.
L'appareil s'immobilise dans le programme ou le programme s'interrrompt.	Porte pas complètement fermée. Fermez la porte.
	Ne placez pas de vaisselle ou de distributeur de perfume dans la cavité de réception de la pastille. Le panier supérieur appuie contre l'intérieur de la porte et empêche de la fermer de manière sûre.	Vérifiez si par ex. une prise de courant ou un support de flexible non démonté enforce la paroi arrêté.
	Arrivée d'électricité et / ou d'eau interrompue.	Rétablissez l'acciviée de l'électricité et / ou de l'eau.
Bruit de claquement (vannes de remplissage).	Dépend des réseaux installés respectifs, il ne s'agit pas d'un défaut de l'appareil. Sans répercussions sur le fonctionnement de l'appareil.	Sans remède.
Bruit de battement ou de cliquetis.	Le bras asperseur heute la vaisselle, cette dernière n'est pas correctement rangée.	Rangez la vaisselle de telle manière que les bras asperseurs ne heures pas la vaisselle.
	Si les paniers sont peu garnis, les jets d'eau percutent directement les parois de la cuve.	Garnissez mieux le lave-vaisselle ou répartissezUniformément la vaisselle dedans.
	Les pièces de vaisselle se déplacent pendant le lavage.	Rangez la vaisselle légère en veillant à sa stabilité vertical.
Dégagement inhabituel de mousse.	Présence de produit de lavage de la vaisselle à la main dans le réservoir de liquide de rinceage.	Refaites sans décaié le plein du réservoir de liquide de rinceage.
	Du liquide de rinceage a été renversé.	Essuyez le liquide de rinceage avec un essuin-tout.

Service après-vente

Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d'éviter des déplacements inutiles du technicien. Vous trouvez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d'instructions, ou dans l'annulaire ci-joint du service après-vente. Lors de l'appoint, veuillez indiquer le numéro de série (ENr. = 1) et le numéro de fabrication (FD = 2) que vous trouvez sur la plaque signalétique [32] contre la porte de l'appareil.

Faites confiance aux compétences du fabricant. Adressez-vous à nous.

Vous youssassurerez
ainsiqque les réparations soient
réalisées par des techniciens de SAV
formés à cet effet, qui disposent
des pièces de rechange d'origine
adaptées à vos apparéils
electroménagers.

• Selon le modele

Installation et branchement

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données relatives à l'eau entrante et à l'eau sortante ainsi que les valeurs de branchement électrique doivent se conformer aux critères exigés tels qu'ils figurent aux paragraphses suivants et dans la notice de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant:

1. Contrôle à la livraison
2. Mise en place
3. Branchement des eaux usées
4. Raccordement de I'eau potable
5. Branchement électrique

Étendue des fournitures

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

Lave-vaisselle
Notice d'instructions
Notice de montage
Garantie
Quincaillerie de montage
Tôle pare-vapeur*
Jupe caoutchouc
Cordon d'alimentation
* selon le modele

Consignes de sécurité

Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Au moment de l'installation »

Livraison

Le bon fonctionnement de votre lavevaisselle a ete soigneusement controlea l'usine. De petites taches d'eau sont restees dans l'appareil. Ellesdisparaissant cependant apres le premier lavage.

Données techniques

Poids :

max. 60kg

Tension :

220-240 V, 50 Hz ou 60 Hz

Puisance raccordée :

2,0-2,4 kW

Fusible / Disjoncteur :

10/16A(UK13A)

Puisance absorbee :

État éteint (Po)* 0,10 W

État non éteint (veille) (PI)^*0,10 W

* selon les reglements UE n° 1016/

2010 et 1059/2010

Les fonctions additionnelles et les réglages peuvent influer sur la puissance absorbée.

Pression de l'eau :

au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En presence d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

au minimum 10 litres / minute

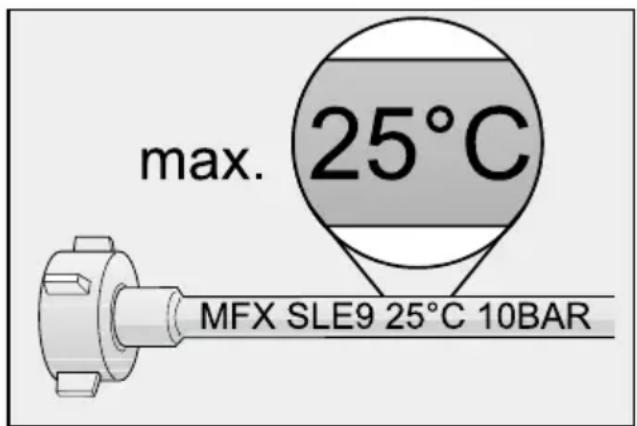

Température de l'eau :

De préférence de l'eau froide; si eau chaude et suivant le type de flexible d'arrivée d'eau, température max. 60^ (voir Raccordement de l'eau potable).

Contenance :

12-15 couverts standards (selon le modele).

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable.

• Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.

L'appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.

Branchement des eaux usées

1. Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement.

2. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pieces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n'empêche l'écoulement de l'eau de vaisselle.

Raccordement de l'eau potable

1. A l'aide des pieces ci-jointes, branchez le raccord d'eau potable au robinet d'eau conformément à la notice de montage.
   Veillez bien à ce que le raccord d'eau potable ne soit pas coude, comprime ou enroule sur lui-même.
2. Lorsque vous remplacez l'appareil, utilisez toujours un flexible d'arrivée d'eau neuf.

Pression de l'eau :

Au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar).

En presence d'une pression d'eau accrue : intercalez un détendeur.

Débit d'arrivée d'eau :

Au minimum 10 litres / minute

Température de l'eau :

Respecter la mention imprimée sur le flexible d'arrivée d'eau!

Sur les modèles comportant la mention « 25^ », la température de l'eau ne doit pas dépasser 25^ max. (eau froide).

Pour tous les autres modèles :

Be préférence de l'eau froide;
température max. 60^ avec l'eau chaude.

Branchement électrique

Ne raccordez l'appareil qu'a une tension alternative comprise entre 220 et 240V ,a une fréquence de 50 ou 60~Hz via une prise femelle instalée réglementairement et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique [32].
La prise doit etre proche de I'appareil et librement accessible apres I'encastrement. Si aresI'encastrement la fiche malen'est plus librement accessible, il faudra, pour respecter les prescriptions de securite applicables, prevoir cote secteur un dispositif de coupure tous poles avec une ouverture d'au minimum 3 mm entre les contacts.
- Les modifications du branchement sont exclusivement réservées à des spécialistes.
S'il faut doter le cordon de raccordement au secteur d'un prolongateur, procurez-vous le exclusivement auprès du service après-vente.
En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole Lui seul garantit que les prescriptions actuellesment en vigueur sont remplies.
L'appareil est équipé d'un système de sécurité face au risque de dégats des eaux. Souvenez-vous que ce système ne fonctionne que s'il a été raccordé à l'alimentation electrique.

Démontage

lci aussi, respectez la chronologie des étapes de travail.

1. Debranchez l'appareil du secteur électrique.
2. Fermez le robinet d'arrivée d'eau.
3. Défaites le raccord d'eau usée et le raccord d'eau potable.
4. Dévissez les vis de fixation contre les pièces du meuble.
5. Si nécessaire, démontez la plinthe.
6. Extrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle et attachez les pieces mobiles.

Pour vidanger l'appareil, procédez comme suit :

1. Ouvrez le robinet d'eau.
2. Fermez la porte.
3. Amenez l'interrupteur MARCHE / ARRÉT 1 en position allumée.

4. Sélectionnez le programme offrant la température la plus élevé.

5. Appuyez sur la touche START 4. Le déroulement du programme commence.

6. Au bout d'env. 4 minutes, appuyez sur la touche START 4 jusqu'à ce que tous les affichages s'éteignent. Au bout d'env. 1 minute, l'appareil a intégralement vidange.
7. Ramenez l'interrupteur MARCHE / ARRET 1 en position eteinte.
8. Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau et laissez l'eau couler.

Ne transportez
I'appareil que verticalement
(afin qu'il ne penetre pas d'eau
résiduelle dans la commande
de I'appareil ; elle provoquerait
un déroulement erroné du programme).

Protection antigel

Si l'appareil se trouve dans un local menace par le gel (résidence secondaire p. ex.), il faudra le vidanger entiement (voir la rubrique Transport).

40

41

42
