VVD25W05EU - Lave-vaisselle VIVA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle VIVA VVD25W05EU, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Consommation d'eau par cycle : 9 litres
Programmes de lavage	6 programmes de lavage, incluant éco, intensif, rapide, et délicat
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtres lavables, entretien régulier recommandé pour le bon fonctionnement
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 45 kg, garantie de 2 ans, couleur blanche

FOIRE AUX QUESTIONS - VVD25W05EU VIVA

Le lave-vaisselle VIVA VVD25W05EU ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle ne nettoie-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Assurez-vous également que vous utilisez le bon détergent et que le filtre est propre.

Le lave-vaisselle VIVA VVD25W05EU fait un bruit inhabituel. Que faire ?

Vérifiez qu'il n'y a pas d'objets coincés dans les bras gicleurs ou dans le filtre. Assurez-vous également que l'appareil est bien niveau et stable.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et d'évacuation d'eau pour détecter d'éventuelles fuites. Assurez-vous que le joint de porte est en bon état et que la porte se ferme correctement.

Pourquoi le lave-vaisselle ne s'arrête-t-il pas à la fin du cycle ?

Cela peut être dû à un problème avec le capteur de porte ou un dysfonctionnement du module de contrôle. Essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau courante pour éliminer les résidus et remettez-le en place une fois qu'il est propre.

Le lave-vaisselle laisse des traces de calcaire sur la vaisselle. Que faire ?

Vérifiez le niveau de sel régénérant et ajoutez-en si nécessaire. Utilisez également un produit de nettoyage pour lave-vaisselle pour éliminer le calcaire.

Comment programmer un cycle de lavage ?

Sélectionnez le programme souhaité à l'aide du panneau de commande, puis appuyez sur le bouton 'Démarrer'. Consultez le manuel d'utilisation pour plus de détails sur les différents cycles disponibles.

Le lave-vaisselle affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Certains codes peuvent nécessiter un dépannage spécifique ou l'intervention d'un technicien.

MODE D'EMPLOI VVD25W05EU VIVA

Consignes de sécurité 4

Faire reconnaissance de l'appareil 6.

Installation d'adoucissage 7 .

Versez un sel spécial 8

Verser du liquide de rincege 9.....

Vaisse1e 10

Detergent 13

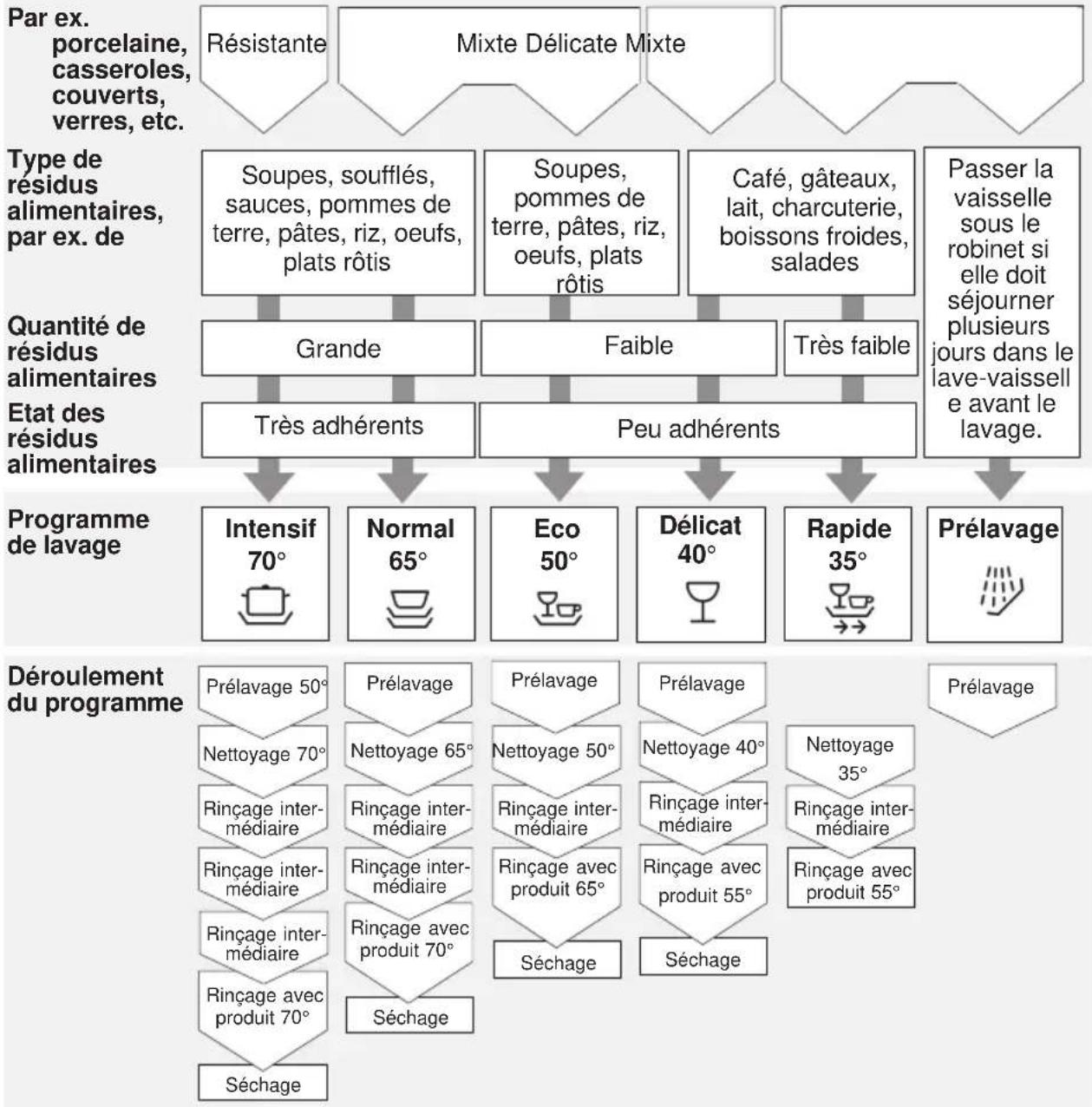

Tableau des programmes 15

Laver la vaisse 16

Fonctions supplémentaires * 17

Entretien et nettoyage 18

Detection des pannes 20

Appeler le service après-vente 23

Remarques 23

Installation 24

Mise au rebut 25

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisse. Ne faites pas fonctionner un apparéil endommégé, mais demandez conseil à votre fournisseur.
  Veuillez you debarrasser de l'emballage de façon reglementaire.

Au moment de l'installation

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
  Le lave-vaisselle ne doit pas etre branché sur le secteur lors de I'installation.
  Assurez-vous que le système à conducteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lave-vaiselle.
• Si le lave-vaisselle doit être incorpore dans un placard vertical, il faudra en plus fixer correctement le dos du placard.
  Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Mise en garde

Si l'appareil n'est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d'habiller latéralement la zone des charnières de portepour des raisons de sécurité. (Risque de blessure)

Vous pouvez vous procurer les caches comme accessoire optionnel auprès de notre SAV ou du commerce spécialisé.

Emploi au quotidien

Mise en garde

Rangez les couteaux et autres ustensiles représentant une pointe coupante dans le panier à couverts, avec leurs pointes tournées vers le bas, ou à plat dans le panier à vaisselle.

• N'utilisez le lave-vaisselle que dans votre foyer et seulement dans le but indiqué : pour laver la vaisselle de votre foyer.
• Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. L'appareil risquerait de se renverser.
• Dans le cas des apparèils indépendants, rappelez-vous que l'appareil peut se renverser si vous avez surcharge les paniers.
  L'eau presente dans le compartment de lavage n'est pas de l'eau potable. Ne la buvez pas.
• Ne versez jamais de solvant dans le compartment de lavage. Risque d'explosion.
  Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. Il y a risque que de l'eau chaude gicle hors de l'appareil.

Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisse que brièvement, uniquement au moment de le charger et de le décharger.
- Veuillez respecter les consignes de sécurité et d'utilisation appoées sur les emballages des détergents et des liquides de rincage.

Si présence d'enfants

Utilisez la protection enfants si presente. Vous en trouvrez la description derrière dans la couverture/l'enveloppe
- Ne permettez jamais aux enfants de jouer avec l'appareil ou de le piloter.
- Eloiignez les enfants du détergent et du liquide de rincege. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie.
- Éloignez les enfants du lave-vaisselle ouvert car il pourraitContaining des résidus de détergents.
- Si l'appareil a ete monte sur un meuble, veillez bien, au moment d'ouvrir et de fermer la porte, a ce que les enfants ne se fassent pas pincer ou ecraser un membre entre la porte de l'appareil et celle du meuble en dessous.

En cas de dégats

• Les réparations et interventions sont exclusivement réservées à un spécialiste. Les réparations et interventions exigent de déconnecter l'appareil du secteur. Débranchez la fiche mâle de la prise de courant (net tirez pas la fiche par son cable!) ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée.

Elimination de l'appareil usage

Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparèils qui ont fini de servir.
- Confiez cet apparéil à un circuit de mise au rebut réglementaire.

Mise en garde

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez. Détruirez la fermetre de la porte de sorte que le porte ne ferme plus.

Avant le premier lavage

Votre apparéil a subi des contrôleés avant de quitter l'usine. Pour enlever les événuels restes d'eau d'essai, lavez la première fois sans vaisselle à la plus haute température. Pour ce faire, versez le sel spécial, le liquide de rincege et le détergent par les orifices de replissage prévus.

fr

Faire connaissance de l'ordinateil

Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans l'enveloppe. Le texte fait reference aux différents nombres de position qui y figurent.

Bandeau de commande

Interrupteur principal
2 Touche d'ouverture de porte
3 Suggesteur de programme (escamtable*
4 Fonctions supplémentaires*
5 Mention Vérifier l'arrivée d'eau
6Voyant de déroulement du programme
7oyant de fin de programme
8 Indicateur de remplissage du liquide de rincage
9 Indicateur de manque de sel

* selon le modele

Compartment interieur de I'appareil

Panier a vaisselle supérieur
21 Panier supplémentaire a couverts pour le panier supérieur
22 Bras de lavage rotatif supérieur
23 Etagere*
24 Bras de lavage rotatif inférieur
25 Flotteur **
Panier a vaisselle inférieur
27 Réservoir de sel spécial

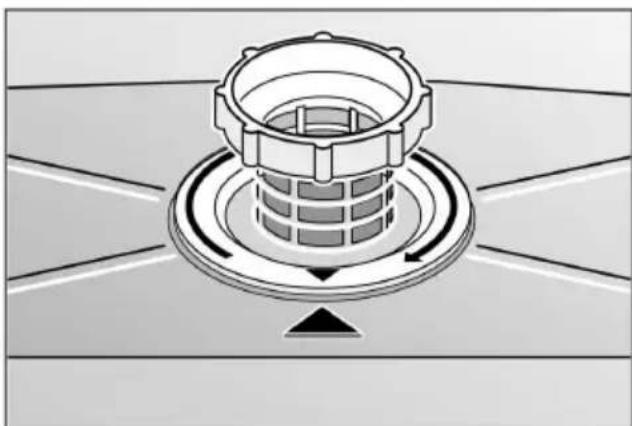

28 Cribles
Panier a couverts
30 Reservoir de liquide de rincege
31 Compartiment a dédTangent
32 Verrou de fermeture
33 Plaque signalétique

• Selon le modele

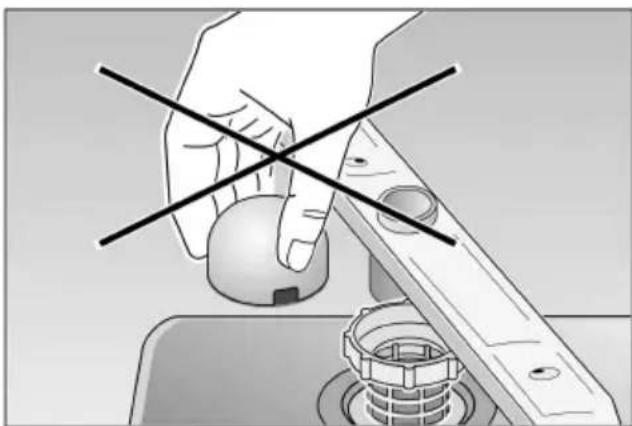

** Le flotteur évite que trop d'eau ne pénétre dans le compartment interieur de l'appareil. L'entretien, ainsi que le montage / démontage, doit être effectué uniquement par le service après-vente.

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rincege

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau.
Le réglage donc la quantité de sel requise dépend du degré de durée de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Determine la durée de l'eau potable dans votre région: appelez votre Compagnie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucis-seur, reférez-vous au tableau des durétés de l'eau.
Fermez la porte

• Tournez le programmateur 3 vers la gauche d'un cran, en sens inverse des aiguilles d'une montre, pour lui faire quitter la position 12 heures.

• Enclenchez l'interrupteur principal 1 et maintenez-le appuyé pendant 3 secondes minimum.

L'affichage 9 clignote et les petits voyants situés au-dessus des symboles et s'attumment.

(a la fabrication, la valeur de la durée a été réglée sur 2).

• Pour modifier le réglage : tournez le programmateur 3.

Vous pouvez régler la valeur de la durée entre 0 et 3. Ceci dépend de la durée de votre eau.

Si les petits voyants met End s'allument, ceci signifie que la valeur maximale de réglage de la durée est atteinte. Si vous continuez de hausser la durée, les petits voyageants s'eteignent et la valeur de la durée revient sur 0 (les petits voyageants sont éteints).

• Ramenez l'interrupteur principal 1 en position eteinte.

La valeur reglee est memorisée dans l'appareil.

Tableau de durete des eaux

°dh	°fH	°Clarke	mmol/l		O I πM	O πT	O End
0-6	0-11	0-8	0-1,1	0	O	O	O
7-16	12-29	9-20	1,2-2,9	1	●	O	O
17-21	30-37	21-26	3,0-3,7	2	●	●	O
22-35	38-62	27-44	3,8-6,2	3	●	●	●

fr

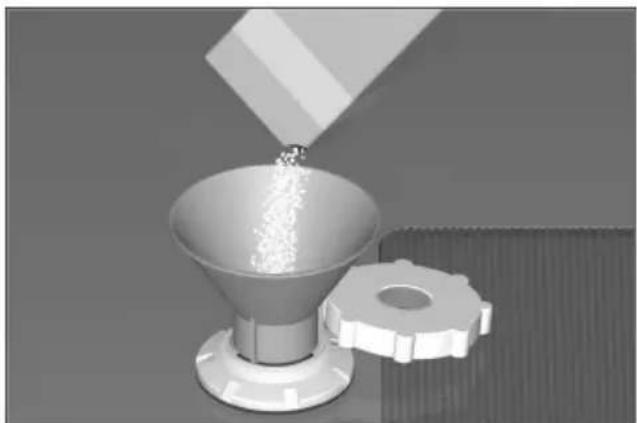

Versez un sel spécial

Le rajout de sel doit toujours avoir lieu avant d'allumer l'appareil. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder.

Ouvrez le bouchon a vis du réservoir de sel [27].
Avant la première mise en service, versez env. 1 litre d'eau dans le réservoir de sel.
- Versez le sel (n'employez pas de sel de cuisine) jusqu'à ce que le bac à sel soit plein (1,5 kg max.). Lorsque vous versez le sel, cette action refoule l'eau qui s'écoule.

L'indicateur de remplissage de sel 9 sur le bandeau commence par s'allumer puis s'éteint au bout d'un moment une fois que la concentration en sel est suffisamment élevé.

Si durété a été réglée sur «0», aucun Sel à rajouter car l'appareil n'en consomme pas en service. L'indicateur de manque de sel est étant.

Mise en garde

Ne versez jamais le détergent dans le réservoir à sespecial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de replissage du sel

Dés que l'indicateur de replissage de sel 9 s'allume sur le panneau, faites l'appoint de sel juste avant le prochain lavage.

Suivant la fréquence des lavages et le réglage de la dureté sur l'appareil, refaire le plein de sel de régénération ne sera nécessaire que dans peut-être plusieurs mois.

Verser du liquide de rinceage

Le liquide de rincege sert a obtaining une vaisse et des verres brillants et sans traces.

N'utilisez que du liquide de rinceage adapté aux lave-vaisse la usage domestique.

Ouvrez le couvercle du réservoir de liquide de rinceage 30.

Pour ce faire, appuyez sur le repere (1) du couvercle puis soulevez-le simultanement par la languette (2)

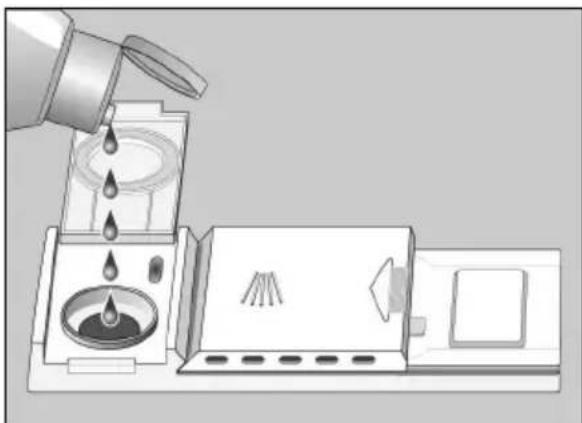

• Versez doucement le liquide de rincege. Il doit arriver un tout petit peu en dessous de l'orifice de replissage.

Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuellement debordé, ceci afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

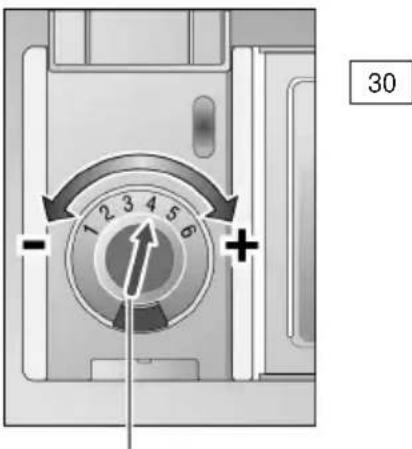

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifies la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, reglez le régulateur dans le sens "-", dans le second cas, reglez-le dans le sens "+"".

Régulateur de débit du liquide de rincege

Indicateur de manque de liquide de rinceage

Dés que l'indicateur de remplissage du liquide de rincege s'allume sur le bandeau de commande 8,ajoutez du liquide.

fr

Vaissselle

Vaisse non adaptée

Couverts et pieces de vaisselle en bois
- Verres décoratifs délicats, vaisselle d'art et antique. Leurs décorns ne résistant pas au lave-vaisselle.
- Pièces en plastique craignant l'eau très chaude.
Vaissele en cuivre et en etain.
Vaisse salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.
Ustensiles qui s'imbibent d'eau (éponges, serviettes).

Les décorations de surglacure, les pieces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répetés.

Recommendation :

A l'avirn, n'achetez plus que de la vaisselle pouvant etre lavee au lave-vaisselle.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisselle.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus BASSE température possible.
- Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisse le plus rapidement possible une fois le programme terminé.

Rangement de la vaisse

• Un prélavage sous l'eau courante n'est pas nécessaire.
  Rangez la vaisse

de sorte qu'elle repose de façon sure et ne puisse pas se renverser,
- de sorte que l'ouverture de tous les recipients regarde vers le bas.
-ABOUT inclinée lorsque les pieces presentent un galbe prononcé, afin que l'eau puisse s'écouler.
- de sorte qu'elle ne=gène pas la rotation des deux bras d'aspersion.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisselle

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

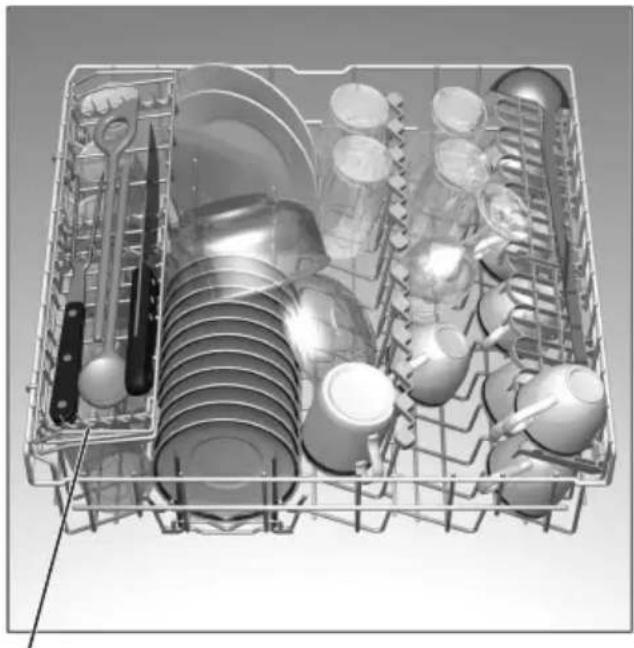

Tasses et verres

Panier à vaisselle supérieur 20

* selon le modele

Casseroles

Panier à vaisselle inférieur 26

Couverts

Il faudrait toujours ranger les couverts non triés, surface salie tournée vers le bas. De lacke,le jet de pulverisation atteindre mieux les differentes pieces.

Pour éviter toutes blessures, posez les pieces de couvert longues et pointues, ainsi que les couteaux sur l'étagère (selon le modele), ou sur la tablette a couteaux (disponible comme accessoire).

Tiges rabattables *

* selon le modele

Les tiges se rabattent pour facilitier le rangement des cassetoles et des grandsols.

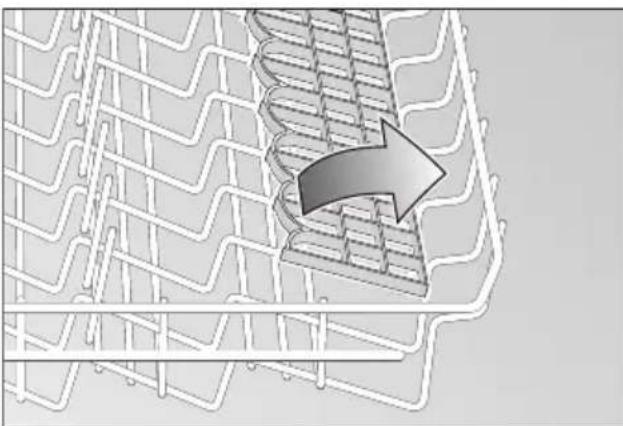

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les pieces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

fr

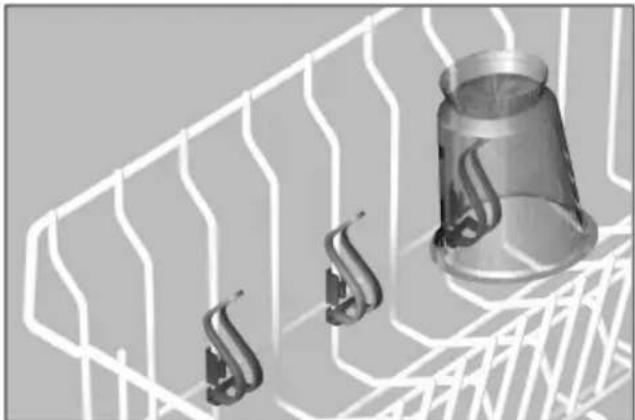

Support pour petites pieces *

* selon le modele

Ce support permet de retenir de manière sure les pieces en plastique legères comme par ex. les gobelets, couvercles, etc.

Modifier la hauteur des paniers

* selon le modele

Vous pouvez suivant besoines modifier la hauteur du panier supérieur pour que les grands ustensiles aient plus de place dans le panier supérieur ou le panier inférieur.

Hauteur de l'appareil, en cm	81 86
Ø max. en cm, dans le panier supérieur	20/25*	20/25*
Ø max. en cm, dans le panier inférieur	30/25*	34/29*

En fonction de l'agencement du panier à vaissele supérieur équipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :

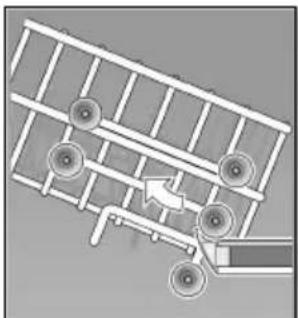

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

Retirez le panier supérieur du lave-vaisse.

• Enlevez le panier supérieur puis suspendez-le à nouveau par les roulettes supérieures et inférieures.

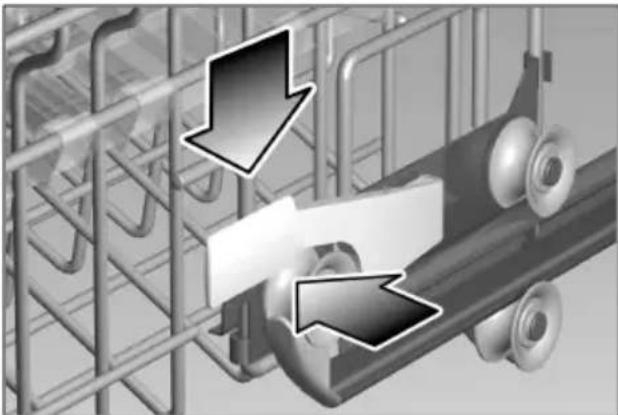

Panier à vaisselle supérieur avec manettes laterales (Rackmatic)

Retirez le panier supérieur du lave-vaisse.
Pour le faire descendre, appuyez, en direction de l'intérieur et successivement, sur les deux leviers situés à gauche et à droite sur le côte extérieur du panier. Ce faisant, retenez le bord latéral supérieur du panier afin qu'il ne descend pas brutalement.

Pour le remonter, saisissez le panier par le bord latorial supérieur et faites-le monter.
- Avant de réintroduire le panier dans l'appareil, assurez-vous qu'il se trouve à la même hauteur des deux côtes. Si vous ne le faites pas, la porte de l'appareil refusera de se fermer et la liaison ne s'établitra pas entre le bras d'aspersion et le circuit d'eau.

Detergent

Vous pouvez utiliser les détergents de marque, en vente dans le commerce, liquides ou en poudre pour lave-vaisselle ou des pastilles (n'utilisez pas de produit destiné au lavage de la vaisselle à la main).

Si vous utilisez un détergent sans phosphate, des dépôts blancs risquent facilement d'apparaitre sur la vaisse et les parois interieures de l'appareil si l'eau de votre région est dure. Pour y remedier, ajoutez une plus grande quantité de détergent.

Pour savoir si un détergent convient aux ustensiles en argent, reportez-vous à son emballage.

Si vous souhaitez poser d'autres questions, nous vous recommendons de contacter les services-conseils mis en place par les fabricants de détergents.

Compartment à détergent avec accessoire de dosage

La graduation de dosage dans le compartment vous aide à verser la quantité de dénergent correcte.

Ligne inférieure : 15 ml

Ligne mediane:25 ml Compartment plein:40 ml

Si le compartment à détergent 31 est encore fermé, actionné le verrou d'obturation 32 pour l'ouvrir.

Remplissage du dédTergent

• Versez le détergent dans le compartment 31. Dosage : voir les consignes du fabricant sur l'emballage du détergent.

Remarque:

Vu que les comprimés de détergent de marques différentes ne se dissolvent pastous de la même manière, leur effet nettoyant peut le cas échéant ne pas se développer complètement dans les programmes courts. Les détergents en poudre convennent moins avec ces programmes.

Dans le programme «Intensif» (selon le modele), I'emploi d'une seul pastille suffit. En cas d'utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face interieure de la porte de l'appareil.

Conseil-economie

Si vous vaisselle est peu sale, vous pouvez diminuer la quantité de dédTangent indiquée.

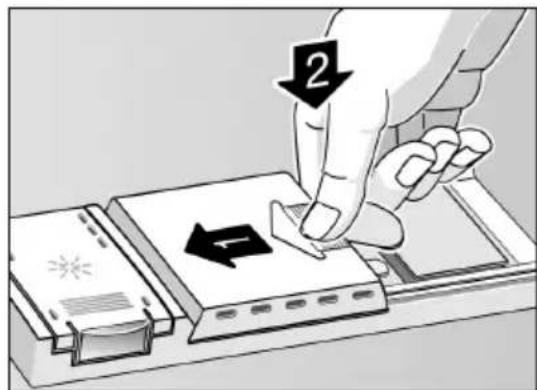

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. LeCLSQUETISde lafermeture doit bien se faire entendre.

• Si vous utilisez du détergent en pastilles, placez-les aux endroits recommendés sur leur paquet (par ex. dans le panier à couverts, dans le compartment à détergent, etc.). En cas d'utilisation de détergent sous forme de pastilles, veillez à ce que le couvercle du compartment à détergent soit reférmé.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produit leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
• Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAISSELETRESmouilléea la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Laver la vaisselle

Conseil-économie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Vous trouvez les données de programme (durée, consommation de courant et d'eau) dans la notice succincte. Elles se refarent à des conditions de service normales.
Vous pourrez rencontres de grandes différences selon les paramétres suivants :

• Quantité de vaisse l'differente
• Température d'arrivée de l'eau
• Pression d'arrivée de l'eau
• Température ambiente
  Tolerances de la tension secteur
  Tolerances propres à l'appareil (telles que la température, la quantité d'eau, etc.).

Les chiffres de consommation d'eau se refèrent à une durée de l'eau réglée sur 2.

Enclenchement de l'appareil

Fermez la porte.
Ouvrez complètement le robinet d'eau.
- Réglez leprogrammateur 3 sur le programme youlu.
- Enclenchez l'interrupteur principal 1.

Levoyant de déroulement de programme 6 s'allume, le déroulement du programme commence automatiquement.

Fin de programme

Le programme est terminé une fois que l'indicateur de fin de programme 6 s'eteint et que levoyant de fin de programme 7 s'allume. En fin de programme, la fonction «Lavage en panier supérieur» (selon le modele) se désactive si vous l'aviez programmée.

Quelques minutes après la fin du programme :

Ouvrez la porte de l'appareil.
Retirez la vaisselle une fois l'appareil refroidi.

En fin de programme, vous pouze soit éteindre l'appareil soit redémarrer avec celui-ci ou lancer un nouveau programme.

Mise hors tension de l'appareil

Quelques minutes après la fin du programme :

• Ramenez l'interrupteur principal 1 en position eteinte.
  Levoyant de fin de programme 7 s'eteint.
  Fermez le robinet d'eau (inutile en presence de l'Aqua-Stop).
  Vous n'avez pas à déplacer le programmeur.
• Enlevez la vaisselle une fois refroidie.

Mise en garde

Après la fin du programme, au moment de ranger la vaisselle, veuillez ouvrir en grand la porte de l'appareil et ne pas la laisser entrebaillée. La vapeur d'eau encore susceptible d'en sortir risquérait d'endommager le plan de travail s'il craint la vapeur.

Après la fin du programme, au moment de ranger la vaisselle, veuillez ouvrir en grand la porte de l'appareil et ne pas la baisser entrebaillée. La vapeur d'eau encore susceptible d'en sortir risquerait d'endommager le plan de travail s'il craint la vapeur.

Interruption d'un programme

• Eteignez l'appareil 1.
  Levoyant lumineux s'eteint.

Si le lave-vaisse est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

Abandon du programme (Remise à zéro)

• Seulement si l'interrupteur principal se trouve en position enclenchée: Amenez le programmateur sur la position Reset.
  Le déroulement du programme prend env. 1 minute
• Une fois le déroulement terminé, appuyez sur l'interrupteur principal 1.

Pour démarrer à nouveau, tournez leprogrammateur 3 jusquésur le programme voulu.Enclenchez l'interrupteur principal 1.

Le programme démarre automatiquement.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous poulez changer de programme par la suite, l'appareil exécuté jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Remarque

Si l'appareil est mis hors tension pendant la marche (si vous l'éteignez ou si une coupure de courant se produit), tous les réglages demeurent mémorisés. L'appareil se remet en marche automatiquementès le rétablissement du cours

Fonctions supplémentaires

• Selon le modele ; réglage par les touches des options 4.

Trempage

Le programme supplémentaire Trempage se déroule avant le programme principal. Ce programme supplémentaire permet demettre à tremper et prélaver, dans le panier inférieur, les recipients de cuisson comme par ex. les casseroles, jattes, etc. Si vous voulez que le trempage ait lieu, vous doivent appuyer sur la touche «Trempage» avant le démarrage du programme. Nous recommendons derajouter 5 g de détergent sur la porte.

Lavage rapide

Le fait d'appuyer sur la touche «Rapide» raccourcit les temps de lavage et les phases de séchage. Le lavage rapide réduit l'intensité du lavage et du séchage.

Demi-charge*

Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'options Demi-charge. Cette option Demi-charge permet d'économiser de l'eau, de l'énergie et du temps. Pour laver la vaisselle, mettez dans le compartment une quantité de dénergent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.

Extra dry*

Le fait d'appuyer sur la touche «Extra dry» fait que dans tous les programmes le rincege se déroule à une température plus élevée, et donne donc un meilleur séchage. (Vérifiez si la vaisselle fragile peut supporter ce supplément de chaleur.)

fr

Entretien et nettoyage

Pour éviter tout problème, il est recommandé de contrôle et d'entretenir régulièrement votre apparéil. Vous gagnerez ainsi du temps et évitez les ennuis.

Etat général de la machine

• Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage.

Si de tels depôts existent :

• Emplissez le compartmentement à dédTenger de dédTenger. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincege maximale.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécifique adaptés aux lave-vaisselle.

• Essuyez le joint de porte régulièrement à l'aide d'un essuie-tout humide.

Pour nettoyer votre lave-vaisselle, n'utilise jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Essuyez régulierement avec un chiffon humide la façade et le bandeau de l'appareil ; utilisez simplement de l'eau et un peu de liquide vaisse. Evitez les éponges munies d'un revêtement réche, ainsi que les détergents récurants, car les deux produits pouraient rayer les surfaces.

Attention!

N'utilisez jamais d'autres produits
nettoyants domestiques à base de chlore!
Risques pour la santé!

Sel spécial et liquide de rinceage

• Contrôlez les indicateurs de manque de produit 9 8. Rajoutez le cas échéant du sel et/ou du liquide de rincege.

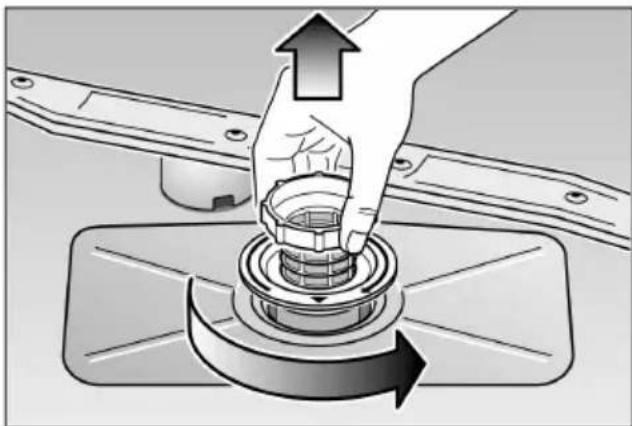

Cribles

Les impuretés qui se déposent sur les cribles 28 peuvent provoquer leur obstruction.

• Avec chaque lavage, vérifie si les cribles sont recouverts de résidus.
• Desserrez le cylindre filtrant puis enlevez les cribles. Ces derniers sont fixés entre eux,ce qui ne permet pas de les démonter.
  Enlevez les salissures grossières puis rincez les cribles sous l'eau courante.

Pour remetre les cribles en place: Inserez-les puis vissez-les a fond avec le cylindre filtrant.

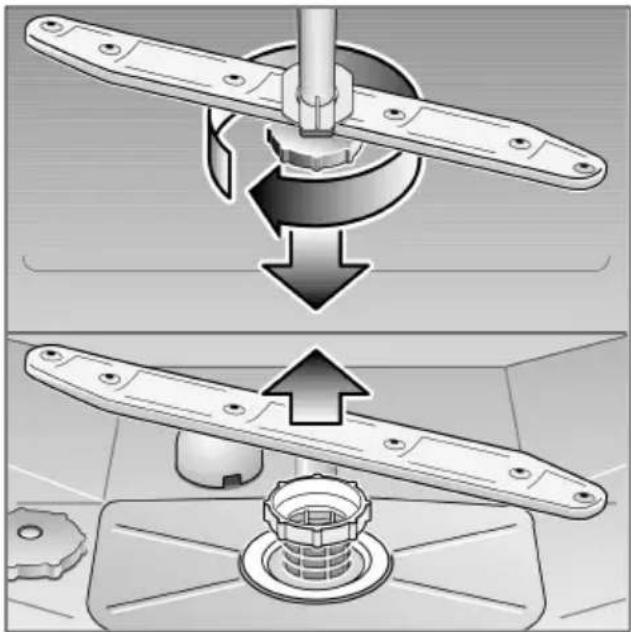

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 24.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur [24].
• Devissez le bras rotatif supérieur [22.]
  Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

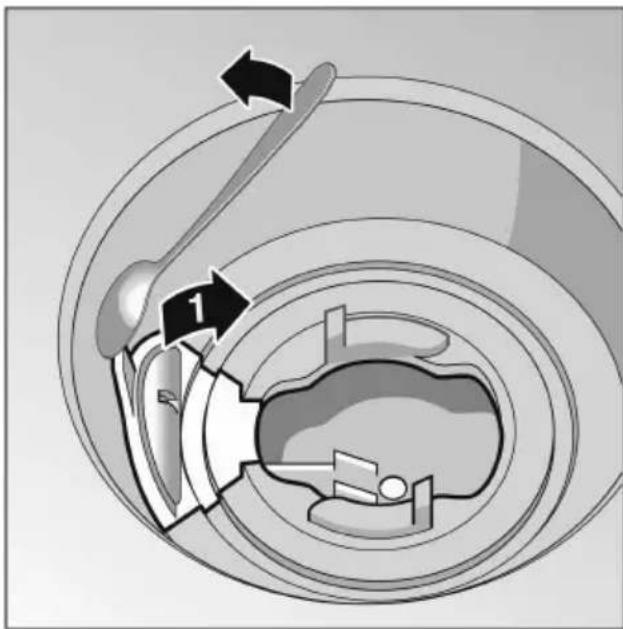

Pompe de vidange*

* selon le modele

Les résidus alimentaires grossiers provenant de l'eau de lavage et non retenus par les cribles risquent de bloquer la pompe de vidange. Le pompage de l'eau de vidange n'a pas lieu et cette eau reste au-dessus du crible. Dans ce cas :

Eteignez l'appareil 1
- Enlevez l'eau le cas échéant avec une louche.
Démontez les cribles [28].
Enlevez le couvercle.

fr

• Contrôlez la présence de corps étrangers dans le compartment interieur, puis enlevez le cas échéant les corps étrangers.

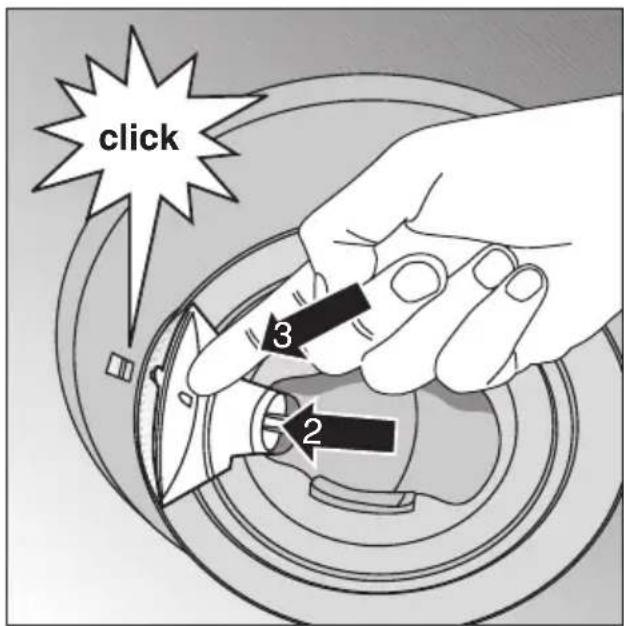

• Remettez le couvercle en place.
• Remettez les cribles en place puis vissez-les.

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitatulif ci-après vous aidera à couver les causes des dérangements.

Dérangements

Attention

Pensez-y: les réparations sont réservées à un spécialiste. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations in expertes ou l'emploi de pieces autres que d'origine peuvent entrainer des dégats et exposent l'utilisateur à des risques considérables.

... A la mise en marche

L'appareil ne fonctionne pas.

Le disjoncteur / les fusibles domestiques ne marchent pas.
- Vous n'avez pas branché la fiche mâle de l'appareil dans la prise de courant.
- Vous n'avez pas correctement fermé la porte de l'appareil.
- Vous n'avez pas ouvert le robinet d'arrivée d'eau.

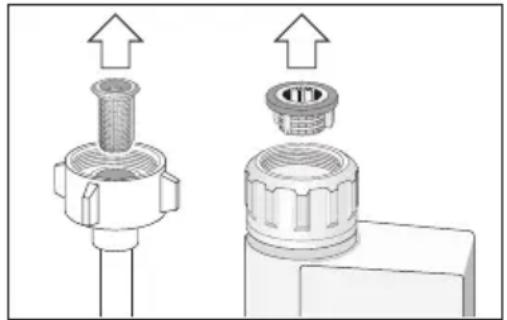

Le crible du flexible d'arrivée d'eau est bouché.

Eteignez l'appareil puis débranche sa fiche mâle de la prise de courant. Fermez le robinet. Nettoyez ensuite le crible monté sur le raccordement du flexible d'arrivée d'eau. Pour terminer, rétablissez le branchement électrique, ouvre le robinet d'eau, puis enclenchez l'appareil.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment a détergent refuse de se fermer

• Compartment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de dénergent collés.

• Les voyants de contrôle clignotent après le démarrage.

• Vous n'avez pas besoin de programme.
• Les voyants de contrôle ne s'éteignent pas après le lavage
  Interrupteur principal encore enclenché.
• Àprous le lavage, des restes de détermagent collent dans le réservoir de dosage
  Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

Levoyant «Vérifier l'arrivée d'eau» 5 s'allume.

Robinet d'eau fermé ou entartré.
- Arrivée d'eau interrompue.
Le crible situé dans l'orifice d'arrivée d'eau est bouché.
Flexible d'arrivée d'eau plié.
Pompe de vidange bloquée.

A la fin du programme, presence d'eau dans l'appareil.

Flexible de vidange bouché ou plie.
Pompe de vidange bloquée.
Cribles obstrués.
- Programme pas encore terminé. Attendez la fin du programme (un 0 s'affiche à l'indicateur chiffré) ou executez la fonction «Reset» (Réinitialiser).

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinceage.
  Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrêtependant le lavage

Coupure de courant.
Alimentation en eau coupée.
- Exécutez la fonction «RESET».

• Bruits de percussion pendant le lavage

Le bras pivotant percute des pieces de la vaisse.

• Cliquetis pendant le lavage

• Pièces de vaisse l'incorrectement rangiées.

fr

• Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

...vaisselle mal lavée

• Des résidus alimentaires adherent contre la vaisselle

Vaissele mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une piece de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorporement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.

Si vous avez utilise un détermagent sans phosphate, essayez-en au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaissele trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

• Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dénergent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du replissage de son réservoir.

• Les verres prènnant un voile opaque et se décolorent.

Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.

• Ces verres ne sont pas lavables au lave-vaiselle.

• Les verres et les couverts représentent des stries, les verres prennent un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique 33 située contre la porte de l'appareil.

Attention

Nosusyourappelonsqu'en casde mauvaiseutilisation ou d'un des dérangements décrits,la visite d'un technicienduSAVn'estpasgratite,memependantlapériode degarantie.

Remarques

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvrez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparèils de base encastrables ou intégrés, montés par la suite comme apparèils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même visée aux armoires contiguës.

Pour le modele suisse uniquement: L'appareil peut etre montedirectement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si I'appareil n'est pas branché par le biais d'une prise de courant male, un coupe-circuit sur tous les poles avec un intervalle de coupure minimal de 3 mm est nécessaire coté installation pour respecter les consignes de sécurité correspondantes.

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et d'évacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant:

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Livraison

Le bon fonctionnement de votre lave-vaisselle a eté soigneusement contrôlé à l'usine. Des petites taches d'eau résiduelles provenant de ce contrôle sont cependant encore visibles. Elles disparaisent cependant après le premier lavage.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable. Appareils encastrés sous un plan de travail: surelevez l'appareil à l'aide de ses pieds réglables de sorte qu'il applique sous le plan de travail.

Branchement des eaux usées

Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pieces jointes.

Veillez à ce que le tuyau d'écoulement ne soit pas coudé, comprime ou enroule sur lui-même. (verifiez qu'aucun couvercle de fermeture ne génie l'écoulement des eaux usées!)

Branchement d'eau d'appoint

Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou enroule sur lui-même.

Lors du remplacement de l'appareil, utilisez toujours un nouveau tuyau d'amnée d'eau pour le raccordement à l'approvisionnement en eau ; l'ancient tuyau d'amnée ne doit jamais être réutilisé.

Pression de I'eau:

0,05 MPa (0,5 bar) minimum, 1 MPa (10 bars) maximum. Si la pression du réseau depasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Branchement électrique

Ne raccordez l'appareil qu'a une prise reglementairement installée debitant du 230 V alternatif et équipée d'un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique 33.

Il faut fixer la prise à proximé du lave-vaisselle et elle doit rester librement accessible.

Les modifications sont exclusivement réservées à un spécialiste.

En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole. Seul un tel disjoncteur garantit la conformite avec les prescriptions actuelles en vigueur.

Démontage

lci aussi, la chronologie des activités est importante : commencez toujours par débrancher l'appareil en premier du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez le robinet d'arrivee d'eau.

Défaites le raccord d'eau usée et le raccord d'eau du robinet.

Desserrez les vis de fixation situées sous le plan de travail. Si nécessaire, démontez la plinthe.

Exrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.

Précautions contre le gel

Si vous placez l'appareil dans une piece où il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

Mise au rebut

Remarque concernant la mise au rebut

Les ancients apparèils ne doivent pas être considérés comme des déchets sans contrôle!

Gracé à une mise au rebut respectuese de l'environnement et à un retraitement, il est possible de recuperer des matieres premières de grande valeur.

Avant demettre l'ancien apparéil au rebut, débranche sa fiche mâle de la prise de courant. Coupez son cordon d'alimentation et jetez-le séparément avec la fiche mâle.

Détruirez la fermeture de la porte et la protection enfants (le cas échéant).
Vous empêcherez ainsi que les enfants en jouant ne s'enferment dans apparéil et risquent leur vie.

Lors de la livraison,Vote nouveau lavevaisselle est protégé par son emballage. Les matériaux employés sont tous desmatériaux non-polluants et réutilisables.

Veuillez vous débarrasser de l'emballage en respectant l'environnement. Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. PS polystyrene). Ceci permet de les trier lors de la mise au rebut de l'appareil pour garantir un recyclage respectieux de l'environnement.

Veuillez vous informer auprès de votre revendeur spécialisé ou de votre commune pour en savoir plus concernant les différentes possibités de mise au rebut.

fr

Mise au rebut de l'emballage

• Veuillez vous débarrasser de l'emballage de façon réglementaire. L'emballage et ses parties constituent ne sont pas des jouets; les tener hors de portée des enfants. Risque d'étouffement du au carton ondulé et aux feuilles.

Le carton ondulé se compose principalement de papier recyclé.
- Les pieces moulées sont en polystyrene expansé exempt de CFC.
- La couche de polyéthylene (PE) se compose en partie de matière première de récapuration.
- Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pastraités.
- Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Mise au rebut de l'ancien apparéil

Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparèils qui ont fin de servir.
- Confiez cet appeareil à un circuit de mise au rebut réglementaire.

Mise en garde

Les enfants risquent de s'enfermer dans l'appareil (risque d'étouffement) ou de se retrouver dans d'autres situations dangereuses.

Pour cette raison : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruirez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Cet apparéil est marqué selon la directive française 2002/96/CE relative aux apparéils électriques etlectroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usagés applicables dans les pays de la CE.

40 Activer la protection enfants
41 Ouvrir la porte avec la protection enfants active
42 Désactiver la protection enfants

Une fois la porte ouverte, la protection enfants n'offre plus aucune protection.

Tête pulverisatrice pour plaque à pâtisserie *

Cette douchette vous permet de nettoyer les grandes plaques, les grilles ainsi que les assiettes faisant plus de 30 cm de diamètre (assiettes pour plats gourmands, assiettes à pâtes, assiettes décoratives).

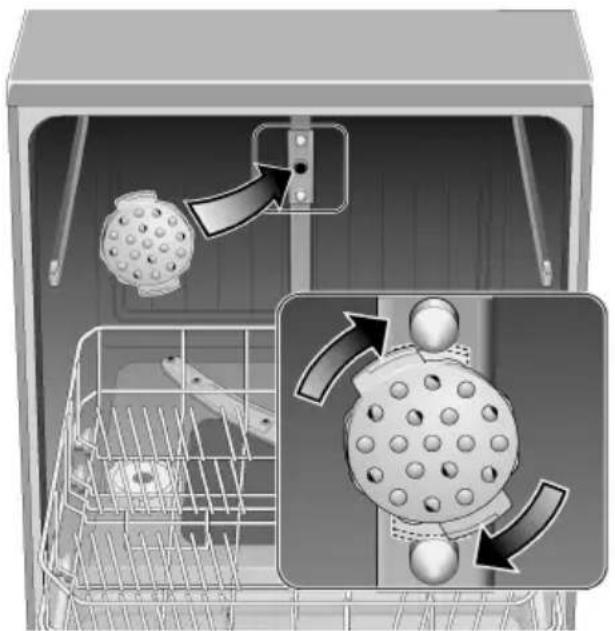

Pour ce faire, retirez le panier supérieur et mettez la tete pulvérisatrice en place, comme indiqué sur le dessin.

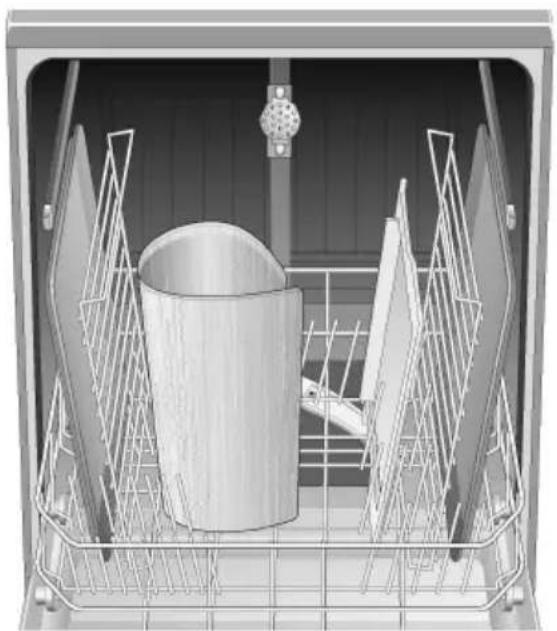

Afin que le jet pulvériséatteigne toutes les pieces,veuillez ranger les plaques comme le montre la figure (au maximum 4 plaques et 2 grilles).

Ne faites marcher le lave-linge qu'équipé du panier supérieur ou de la tete pulvérisatrice pour plaques à pâtisserie.

• selon le modele

Pour prendre directement contact, utilisez le n° de tel.

et le n^ de fax indiqués dans le repertoire ci-joint du

service après-vente.

9000308278fr(8806)

600o
