MODE D'EMPLOI Extreme 9 ARGO
Lire attentivement ces instructions avant de faire fonctionner l'appareil ou avant toute opération d'entretien. Se conformer aux consignes de sécurité. Le non-respect de ces instructions peut cause des accidents et/ou des dommages.
Conserver ces instructions pour toute consultation ultérieure.
INFORMATIONS GENÉRALES SUR LE FONCTIONNEMENT ET SUR LA SECURITÉ
- Cet apparéil est un climatisationur mobile, concu pour un usage exclusivement domestique!
- Utiliser ce climatisationur uniquement comme précrit dans cette notice d'utilisation.
- S'assurer que le type d'alimentation électrique est conforme à la tension requise (220-240 V / 50 Hz).
- Verifier que l'installation électrique est en mesure de fournir le courant nécessaire au fonctionnement du climatiseur, en plus du courant normalement absorbe par les autres appareils du domicile (appareils electroménagers, éclairage). Se reporter aux données maximums d'absorption indiquées sur la plaque de données du climatiseur.
Le raccordement au reseau electrique doit etre effectue conformement aux normes d'installation en vigueur. - Vérifier que les disjoncteurs automatiques et les soupapes de protection de l'installation sont en mesure de supporter un courant de démarrage de 10 A (normalement pendant une durée inférieure à 1 seconde).
- La prise de l'installation doit toujours être équipée d'une mise à la terre efficace.
- S'assurer que la fiche est bien insérée à fond dans la prise. Ne pas utiliser de prise multiple. Ne pas toucher la prise avec les mains mouillées. Vérifier que la prise est propre.
- Ne pas utiliser la fiche d'alimentation pour allumer/éteindre le climatiseur : utiliser la touche power sur la télécommande ou sur le panneau de commande lateral, situé sous la grille d'aspiration.
- Éviter d'installer le climatiseur dans des pieces où il risquerait d'être aspergé par de l'eau (ex. bunderies).
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
- Avant d'effectuer toute opération de déplacement ou de nettoyage de l'appareil, vérifier que la fiche d'alimentation est débranchée de la prise de courant.
- Ne pas déplacer le climatisationur lorsque celui-ci est en marche ; éteindre tout d'abord l'appareil, puis contrôler le réservoir de collecte de la condensation et le vider évientuelles.
- Pour déconnecter l'appareil, placer la télécommande sur OFF et débrancher la fiche de la prise. Tirer uniquement sur la fiche. Ne pas tirer sur le cable.
- Ne pas utiliser l'appareil si le cable ou la fiche sont endommagés. Si le cordon électrique est endommagé, le faire replacer par le fabricant, le revendeur ou une personne également qualifiée afin d'éviter tout danger.
PRUDENCE!
- Ne pas insérer d'objets dans le climatiseur : cela peut s'avérer très dangereux à cause de la présence d'un ventilateur tournant à vitesse élevé dans l'appareil.
Assurer la libre circulation de l'air vers l'appareil. Ne pas boucher les grilles d'admission et d'aspiration de l'air avec des rideaux ou tout autre object.
ATTENTION!
- Le climatiseur doit être place à une distance minimum de 50 cm du mur ou de tout autre obstacle, sur une surface plate et stable afin d'éviter toute eventuelle fuite d'eau.
- Le climatiseur est equipé d'un système de protection du compresseur contre les surcharges, permettant le démarrage du compresseur uniquement après une durée minimum de 3,5 minutes à la suite d'un arrêt.
- Il est donc demandé d'attendre au moins 3,5 minutes avant de redémarrer l'appareil. Cette procédure permet d'éviter tout endommagement du compresseur.
ATTENTION!
En cas d'anomalie, eteindre l'appareil et debrancher la fiche de la prise de courant. Ne pas essayer de demonter, de réparer ou de modifier le produit. En cas de dysfonctionnement, contacter directement le service d'assistance technique.
ATTENTION!
- Ne pas exposer directement le climatiseur à la lumière du soleil, car ceci pourrait entrainer une alteration de la couleur des matériaux et provoquer la surchauffe eventuelle de l'appareil, en entrainant l'activation du mecanisme de protection et l'extinction du climatiseur.
- Ne pas utiliser d'insecticides, d'huiles, de détergents ou de peintures en vaporisation autour de l'appareil; ne pas utiliser de détergents chimiques agressifs pour nettoyer l'enveloppe extérieure de l'appareil: cela pourrait endommager la finition et la couleur de ce dernier.
- Fermer toutes les fenêtres pour obtaining une climatisation optimale.
Le fabricant n'assume aucune responsabilité en cas de non-respect des normes de sécurité et de protection contre les accidents.

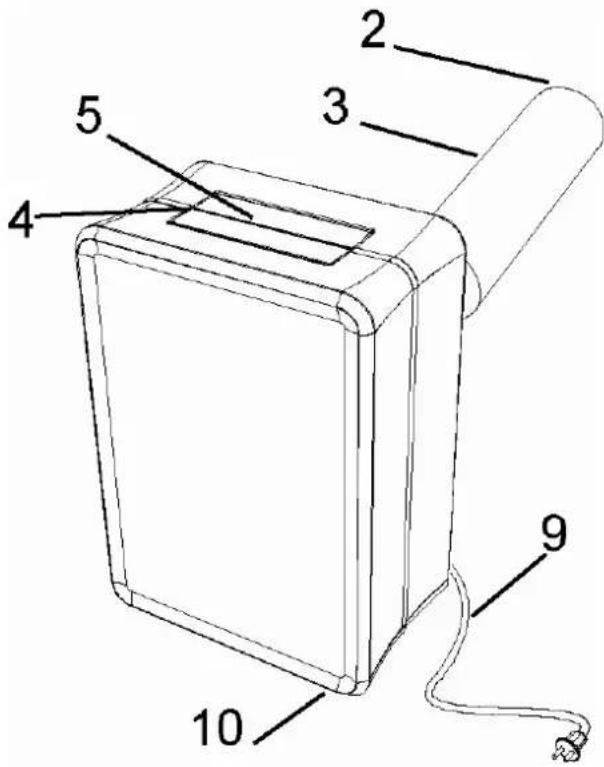

VUE FRONTALE
1) PANNEAU DE CONTROLE POUR FONCTIONNEMENT SANS TÉLECOMMANDE
2) RACCORD TERMINAL DU TUYAU D'EXPULSION D'AIR
3) TUYAU D'EXPULSION D'AIR
4) RÉCEPTEUR TÉLECOMMANDE
5) ADMISSION D'AIR
6) GRILLE D'ASPIRATION
7) ORIFICE DE DRAINAGE CONDENSATION
8) LED DE FONCTIONNEMENT
9) CORDON D'ALIMENTATION
10) ROUES DISCRÉTÉS
11) TELECOMMANDE DIGITALE

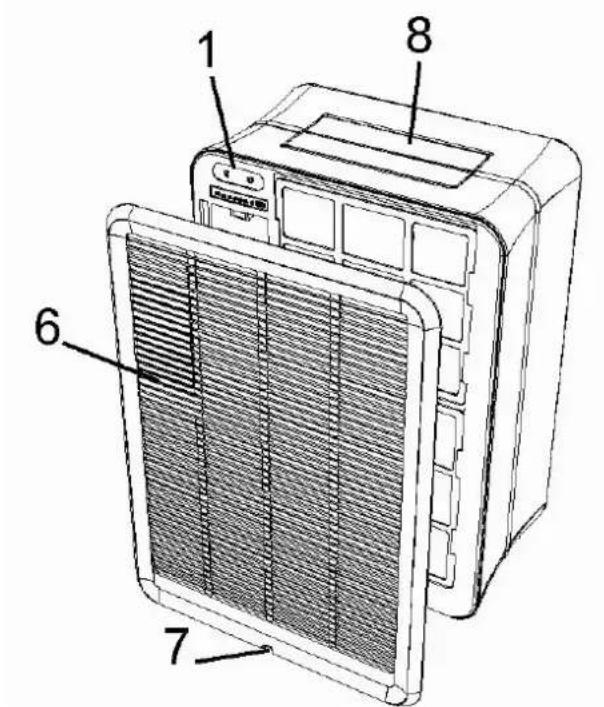

VUE POSTÉRIEURE

LED bleu fixe: fonctionnement normal
LED clignotant ON-OFF (1 sec. ON - OFF 1 sec.): Stand-by
LED clignotant ON-OFF (1/6 sec. ON - 1/6 sec. OFF.): Alarme réservoir plein

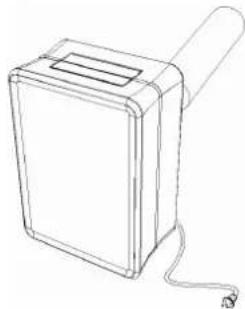

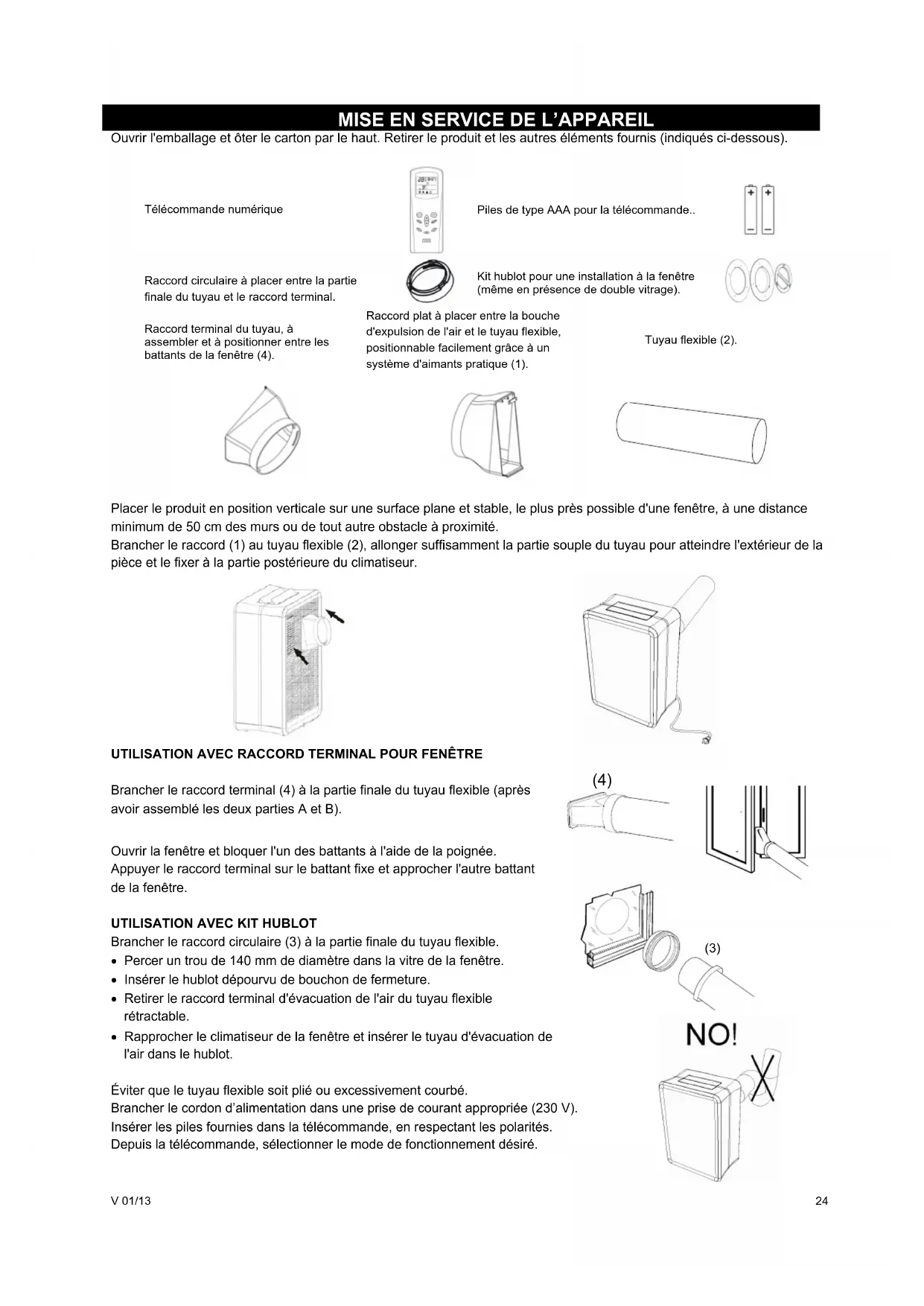

MISE EN SERVICE DE L'APPAREIL
Ouvr l'emballage et oter le carton par le haut. Retirer le produit et les autres éléments fournis (indiqués ci-dessous).
Télécommande numérique
Raccord circulaire à placer entre la partie finale du tuyau et le raccord terminal.
Raccord terminal du tuyau, à assembler et à positionner entre les battants de la fenêtre (4).


Piles de type AAA pour la télécommande..
Kit hublot pour une installation à la fenêtre (meme en présence de double vitrage).


Raccord plat à placer entre la bouche d'expulsion de l'air et le tuyau flexible, positionnable facilement grâce à un système d'aimants pratique (1).
Tuyau flexible (2).



Placer le produit en position verticale sur une surface plane et stable, le plus pres possible d'une fenetre, à une distance minimum de 50 cm des murs ou de tout autre obstacle à proximé.
Brancher le raccord (1) au tuyau flexible (2), allonger suffisamment la partie souple du tuyau pour atteindre l'extérieur de la pièce et le fixer à la partie postérieure du climatiseur.


UTILISATION AVEC RACCORD TERMINAL POUR FENÉTRE
Brancher le raccord terminal (4) à la partie finale du tuyau flexible (après avoir assemblé les deux parties A et B).
Ouvrir la fenetre et bloquer l'un des battants à l'aide de la poig
Appuyer le raccord terminal sur le battant fixe et approcher l'autre battant de la fenêtre.
UTILISATION AVEC KIT HUBLOT
Brancher le raccord circulaire (3) à la partie finale du tuyau flexible.
- Percer un trou de 140 mm de diamètre dans la vitre de la fenêtre.
- Inséorer le hublot dépourvu de bouchon de fermeture.
- Retirer le raccord terminal d'évacuation de l'air du tuyau flexible retractable.
- Rapprocher le climatisationur de la fenetre et insérer le tuyau d'évacuation de l'air dans le hublot.
Éviter que le tuyau flexible soit plié ou excessivement courbé.
Brancher le cordon d'alimentation dans une prise de courant appropriée (230 V).
Insérer les piles fournies dans la télécommande, en respectant les polarités.
Depuis la télécommande, selectionner le mode de fonctionnement désire.

(4)



(3)

NO!

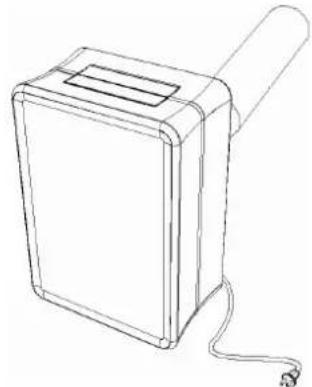

MODALITÉS D'UTILISATION DE L'APPAREIL
Cet apparéil peut être utilisé pour le Refroidissement, la Déshumidification et la Ventilation.
Lors du passage d'un mode de fonctionnement à un autre, le ventilateur continu de fonctionner mais le compresseur s'arrête: le compresseur se remet en route après un-delai de 3 minutes et demi.
Ce retard de mise en route protège le compresseur contre les évventuels dommages.

Refroidissement et Ventilation

Déshumidification
LE TUYAU D'ÉVACUATION DOIT TOUJOURS ÉTRE BRANCHÉ à l'appareil : cette règle est valable dans tous les cas, à l'exception d'une utilisation de l'appareil en mode Déshumidification uniquement : dans ce cas, il est conseillé de laisser l'appareil s'évacuer directement dans l'atmosphère afin d'obtenir une efficacité maximale (voir paragraphe Mode Déshumidification).
Nettoyer periodiquement des filtres a air, situés sous la grille arriere et simples à retirer, afin de maintainir l'efficacité du climatiseur
MODES DE FONCTIONNEMENT
1. MODE REFROIDISSEMENT

Lors du premier allumage, le climatisation fonctionnera en mode Refroidissement a une tempere definition par defaut de 25 °C.
L'intervalle de réglage de la température est compris entre 17^ et 30^ .
- Dans ce mode, à chaque pression de la touche Power pour éteindre l'appareil, le climatiseur ménorise la température réglée et conserve le réglage jusqu'àu prochain démarrage.
- À partir de ce mode, il est possible de régler la vitesse de ventilation (Speed) et de paramétrer le minuteur (Timer), la fonction de nuit (Eco).
- Appuyer sur la touche FUNC pour sélectionner le mode Déshumidification jusqu'à ce que l'icone correspondant apparaisse.
- La température est contrôle par la puce électric et n'est pas régliable.
- Dans ce mode, à chaque pression de la touche Power pour éteindre l'appareil, le climatiseur méorise les différents réglages et les conserve jusqu'àu prochain démarrage.
- La vitesse de ventilation est définie de manière fixe à un faible niveau et n'est pas régliable.
NOTE
Le climatiseur ne rafraîchit pas l'atmosphère lorsqu'il fonctionne en tant que déshumidificateur.
Le tuyau flexible ne doit pas etre relié à l'appareil lorsque celui-ci est utilisé en tant que deshumidificateur.
Pour obtenir une efficacité maximal du processus de déshumidification, laisser la fixation postérieure d'évacuation libre de s'évacuer directement dans l'atmosphère.
Le mode Déshumidification est recommandé durant l'autonne et l'hiver.
En cas d'utilisation en ete, il est recommande de laisser le tube flexible branché a l'appareil, afin que I'air chaud soit achemine vers I'extérieur au lieu de le rejeter a I'intérieur de la piece.
Durant la déshumidification, il convient demettre en place le drainage continu (voir paragraphe « MODE D'ELIMINATION DE LA CONDENSATION »).
3. MODE VENTILATION

Appuyer sur la touche FUNC pour selectionner le mode Ventilation jusqu'à ce que l'icone correspondant apparaisse.
- À partir de ce mode, il est possible de régler la vitesse de ventilation (Speed).
- Il n'est pas possible de régler la température.
MODALITÉS D'ÉLIMINATION DE LA CONDENSATION
Cet apparéil vaporise automatiquèment la condensation en mode Refroidissement.
Lorsque l'appareil fonctionne en mode Refroidissement, vérifier que le bouchon en caoutchouc de fermeture de l'orifice d'évacuation, située à l'arrière de l'appareil, est correctement positionné.
Lorsque le climatiseur fonctionne en mode Refroidissement, la mise en place du drainage continu de la condensation n'est pas nécessaire; Il est possible que de l'eau se dépose à l'intérieur de l'appareil, uniquement en présence de conditions climatiques particulieres avec un taux d'humidité de l'air très élevé. Lorsque le recipient interne est plein, la LED bleue situé sur la sortie d'air lignote pour indiquer la vidange nécessaire, en bloquant le fonctionnement de l'appareil.

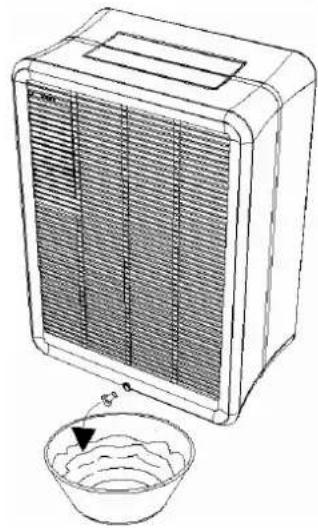

Pour vider le réservoir, eteindre le climatiseur et debrancher la fiche. Retirer le bouchon de l'orifice d'évacuation postérieur et y raccarder un tuyau de drainage des condensats ; placer l'autre extrémité au-dessus d'un dispositif d'écoulement courant.
S'assurer que le tuyau ne presente ni torsions ni piages. Le tuyau doit presenter un mouvement descendant. Reboucher l'orifice d'évacuation et remetre le climatiseur en marche.
ATTENTION!
En cas d'utilisation du climatiseur en mode Déshumidification, il est conseilé de toujoursmettre en place le drainage continu afin de garantir une efficacité maximum du processus de déshumidification.
FONCTIONNEMENT AVEC LA TELÉCOMMANDE
Insérer les piles dans la télécommande, en respectant les polarités indiquées. Utiliser uniquement des piles de type AAA ou IEC R03 1.5V.
Retirer les piles en cas de non-utilisation de la télécommande pendant un mois ou pendant une période plus longue.
Ne pas tenter de recharger les piles. Remplacer toutes les piles en même temps.
Ne pas jeter des piles dans le feu : celles-ci pourraient exposer.


INFORMATION SUR LA MISE AU REBUT CORRECTE DES PILES SELON LA DIRECTIVE EUROPÉENNE 2006/66/EC
Remplacer la pile quand elle n'a plus de charge électrique : en fin de vie, cette pile ne doit pas être éliminée avec les autres déchets menagers. Elle doit être déposée dans les collecteurs disposés à cet effet ou auprès d'un reveneur qui fournit ce service. La mise au rebut correcte des piles permet de préserver l'environnement ainsi que la santé, et permet de récapaciter et de recycler les materiaux qui la composent, en permettant de faire ainsi des économies d'énergie et de ressources. Le symbole de la poubelle barrière appose sur la pile rappelle que cette dernière doit faire l'objet d'une collecte sélective. L'élimination non conforme du produit de la part de l'utilisateur entraine l'application des sanctions administratives prévues par la norme en vigueur.

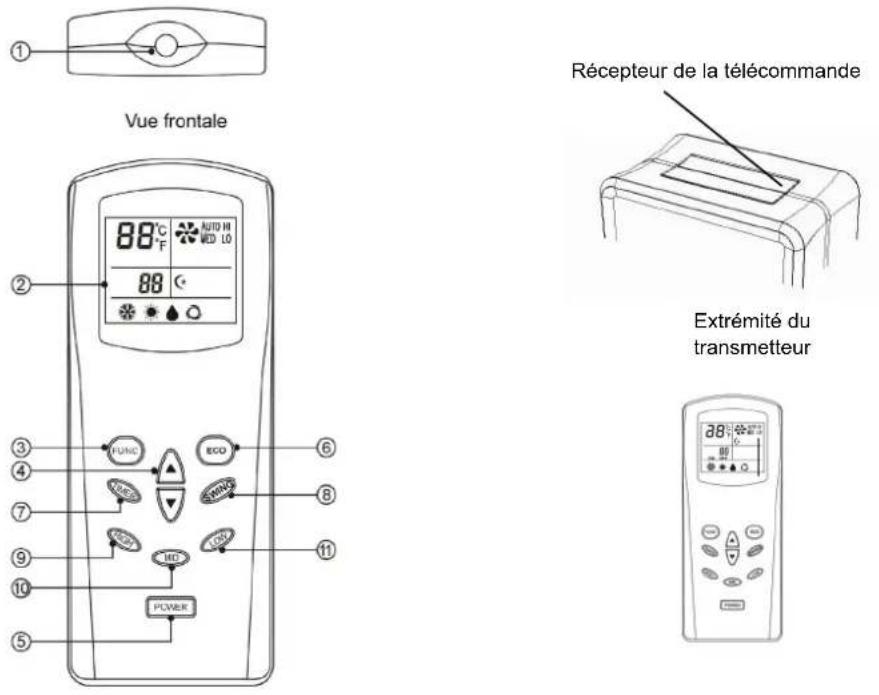

POUR UN FONCTIONNEMENT OPTIMAL DE LA TÉLÉCOMMANDE, DIRIGER L'EXTRÉMITÉ DU TRANSMETTEUR VERS LE RÉCEPTEUR SITUÉ SUR LE CLIMATISEUR.

(1) TRANSMETTEUR DE SIGNAL
(2) ÉCRAN DE FONCTIONNEMENT

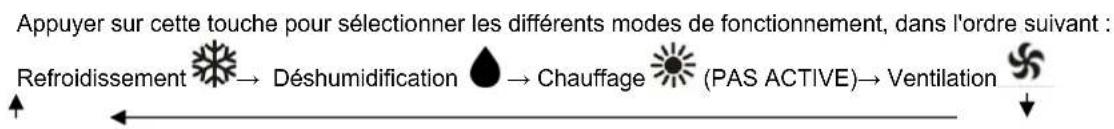

(3) TOUCHE DE SELECTION DES FONCTIONS (FUNC)

(4) TOUCHE DE RÉGLAGE DE LA TEMPERATURE (▲▼)
Augmenter(▲):
1) Permet de régler la température désirée en mode Refroidissement.
2) Chaque pressiion sur la touche (▲) augmente la temperature affichee d'1 °C; une pressiion continue de la touche entraine une augmentation continue de la temperature.
Diminuer(▼):
1) Permet de régler la température désirée en mode Refroidissement.
2) Chaque pression sur la touche () diminue la températe affichée d'1 °C; une pression continue de la touche entraine une diminution continue de la températe.
(5) TOUCHE ALLUMAGE / EXTINCTION (POWER)
Appuyer sur la touche POWER pour allumer ou eteindre l'appareil.
Lors de l'allumage, l'appareil commencerà à fonctionner en respectant les derniers réglages effectuels (fonction de mémorisation).
(6) TOUCHE « ECO » (fonction « économique d'énergie)
1) Une pression de cette touche active le mode « eco » de l'appareil et fait apparaitre l'icone sur l'écran ; une seconde pression de cette touche permet de sortir du mode « eco » et de faire disparaitre l'icone de l'écran.
2) Lorsque la fonction « eco » est activée en mode Refroidissement, la température régée augmente automatiquement de 0,5 °C toutes les demi-heures, pendant les 2 heures suivantes : la température se maintainé ensuite stable pendant le reste du temps.
3) À chaque interruption de l'alimentation électrique, le mode « eco » est annulé. Pour le rétablit, il suffit d'appuyer une fois sur la touche « ECO ». Chaque extinction de l'appareil entraîne l'annulation du mode « eco ». Pour le rétablit, il suffit d'appuyer une fois sur la touche « ECO »
(7) TOUCHE PROGRAMMATEUR (TIMER-ON/ TIMER-OFF)
Appuyer 1 seconde sur cette touche pour programmer le programmeur.
1)Timer-on(allumage automatique)
Lorsque l'appareil est en mode veille, selectionner le delai d'attente a l'expiration duquel le climatiseur s'allumera :
- Sélectionner un nombre d'heures allant de « 1 » à « 24 »
- Une pression repétée de la touche TIMER fait augmenter le nombre d'heures à raison de 1 par pression jusqu'à 24.
- Une pression de la touche Power avant l'expiration du temps sélectionné, annule la programmation et le climatiseur se met en marche.
2) Timer-off (extinction automatique)
Lorsque l'appareil est allumé, sélectionner le décai d'attente à l'expiration duquel le climatiseur s'eteindra :
- Sélectionner un nombre d'heures allant de « 1 » à « 24 »
- Une pression repétée de la touche TIMER fait augmenter le nombre d'heures à raison de 1 par pression jusqu'à 24.
- Une pression de la touche Power avant l'expiration du temps sélectionné, annule la programmation et le climatisation s'éteint.
(8) TOUCHE SWING
Appuyez sur la touche SWING une fois, les ailettes de la sortie d'air oscillent jusqu'à 60^ . Si vous appuyez sur la touche SWING deux fois les ailettes oscillent 80^ , en appuyant 3 fois elles oscillent automatiquement. Les ailettes se ferment automatiquement lorsque l'appareil est eteint.
(9) TOUCHE HIGH : elle seLECTIONne la vitesse de ventilation elevée avec affichage de l'indication HI.
(10)TOUCHE MID : elle seLECTIONne la vitesse de ventilation moyenne avec affichage de l'indication MED.
(11)TOUCHE LOW : elle selectionne la vitesse de ventilation faible avec affichage de l'indication LO.
FONCTIONNEMENT SANS TELÉCOMMANDE
En cas de perte ou de panne de la télécommande, il est possible d'utiliser la touche presente sur le Panneau de commande.

POWER
- TOUCHE « POWER »
(ALLUMAGE / SELECTION FONCTIONS (Refroidissement / Chauffage (PAS ACTIVE) / Extinction)
Une pression repeteede cette touche sur le panneau de commande permect d'activer l'appareil et de selectionner successivement le mode Refroidissement, le mode de Chauffage (PAS ACTIVE) et de désactiver l'appareil.
Pour activer le mode Deshumidification, utiliser toujours la télécommande.
ENTRETIEN ET NETTOYAGE
ATTENTION!
Avant d'effectuer toute opération de nettoyage et d'entretien sur l'appareil,steroler la fiche d'alimentation de la prise de courant.

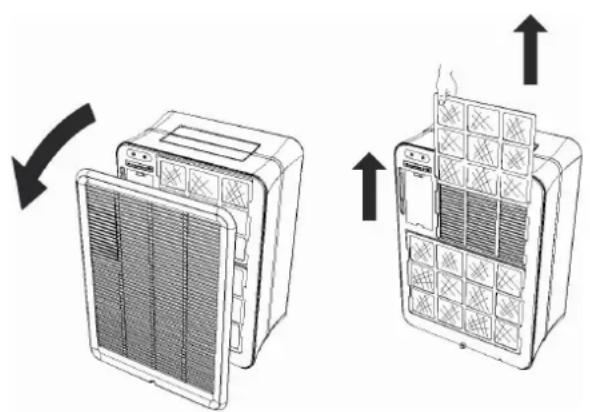

1. Nettoyage des filtres à air
Les filtres à air doivent être contrôlés au moins une fois toutes les deux semaines de fonctionnement. Le fonctionnement de l'appareil avec des filtres sales ou obstrués entraine inévitablement une diminution de l'efficacité du climatiseur et peut provoquer de sérieux dommages.
Pour retarder les filtres, décrocher la grille arrière, puis extraire les filtres en les tirant délicatement vers le haut. Utiliser un aspirateur pour retarder la poussière. Si cette opération n'est pas suffisante, laver les filtres à l'eau tiède en utilisant éventuellesment un détergent neutre, les rincer à l'eau froide et les laisser sécher naturellement avant de les remettre en place. Une fois les deux filtres repositionnés, refixer les grilles et remettre le climatiseur en marche.

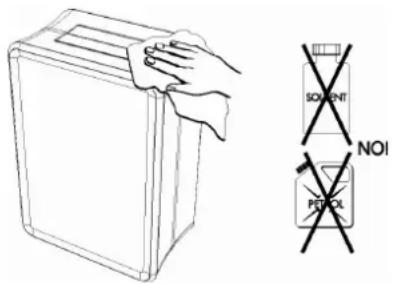

2. Nettoyage de I'enveloppe extérieure.
- Utiliser un chiffon doux et humide pour nettoyer l'extérieur du climatiseur.
- Ne pas utiliser d'eau trop chaude, de solvants, d'essence ou d'autres procés.
- Chimiques, de poudre de talc ou de brosses : cela risquerait d'endommage sur surface ou la couleur de l'enveloppe.
Pour-retirer les éventuelles taches, utiliser de l'eau tiède avec un peu de détergent neutre.
Ne pas verser d'eau sur le climatiseur pour le nettoyer : ceci pourrait endommager les composants internes ou provoquer un court-circuit.

3. Stockage.
En cas de prévision d'une non-utilisation du climatiseur pendant une longue période, nettoyer les filtres avant de le stocker à l'abri.
Toujours maintainir l'appareil en position verticale. Ne pas poser d'objets lourds sur I'enveloppe supérieure de I'appareil et protegger si possible le climatiseur à I'aide d'un film plastique.

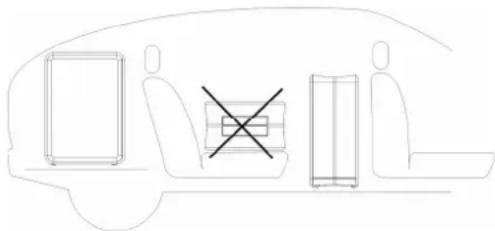

4. Transport.
Transporter de préférence le climatisationur en position verticale. En cas d'impossibilité de maintainir l'appareil en position verticale, le coucher sur le flanc droit; une fois arrivé à destination, remetre immédiatement l'appareil en position verticale et attendre au minimum 4 heures avant de l'utiliser en mode refroidissement.

- Pour un maximum de sécurité, vérifier périodiquement l'etat du cable d'alimentation; en cas d'endommagement du à l'utilisation, s'adresser au Centre d'Assistance pour procéder à son remplacement.
CONSEILS POUR UN CONFORT MAXIMUM ET UNE CONSOMMATION MINIMUM
VERIFIER que:
les grilles d'admission et d'aspiration de I'appareil sont toujours libres de tout obstacle ;
les filtres a air sont always propres ; un filtre sale diminue le passage de l'air et reduit le rendement de l'appareil ;
les portes et fenêtres sont fermées pour éviter toute infiltration d'air non conditionné ;
- le tuyau flexible est correctement positionné, sans pliures ni courbes trop serrées;
- la température ambiente est supérieure à 17^ pour la fonction Refroidissement, et supérieure à 5^ pour la fonction Déshumidification.
RÉGLEMENT RELATIF AUX GAZ À EFFET DE SERRE (CE) N°. 842/2006
Ne pas rejoeter de R410A dans l'atmosphère : le R410A est un gaz fluoré à effet de serre, couvert par le protocole de Kyoto, etprésentant un potentiel de réchauffement global (PRG) de 1975.

IINFORMATION POUR L'ELIMINATION CORRECTE DU PRODUIT CONFORMÉMENT À LA DIRECTIVE EUROPEENNE 2002/96/CE
En fin de vie utile, cet apparéil ne doit pas être éliminé avec les autres déchets menagers. Il faut le déposer dans les collecteurs disposés à ce effet ou le remettre à un commercant qui assure ce service. La collecte sélective d'un apparéil électrique oulectronique permet d'optimiser le taux de récapétation et de recyclage des matériaux qui le composent avec d'importantes économies d'énergie et de ressources et empêcher ainsi tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrière appose sur l' apparéil rappelle que ce dernier doit faire l'objet d'une collecte sélective. L'élimination non conforme de l' apparéil de la part de l'utilisateur entraine l'application des sanctions administratives prévues par la norme en vigueur.

improve your life
wwwargonima.com
Notice Facile
