RAK35PEA - Climatisation HITACHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Classe énergétique	A++
Niveau sonore	34 dB(A)
Dimensions unité intérieure	800 x 290 x 210 mm
Dimensions unité extérieure	800 x 600 x 300 mm
Poids unité intérieure	9 kg
Poids unité extérieure	30 kg
Type de réfrigérant	R32
Fonctionnalités supplémentaires	Mode silencieux, télécommande, déshumidification
Installation	Installation par un professionnel recommandée
Entretien	Filtres à nettoyer régulièrement, entretien annuel conseillé
Garantie	2 ans
Consommation électrique	1,2 kW (en mode refroidissement)
Température de fonctionnement	-15°C à 43°C
Sécurité	Protection contre les surcharges, sécurité électrique intégrée

FOIRE AUX QUESTIONS - RAK35PEA HITACHI

Pourquoi ma climatisation HITACHI RAK35PEA ne s'allume-t-elle pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas déchargées.

Comment régler la température sur ma climatisation HITACHI RAK35PEA ?

Utilisez la télécommande pour naviguer dans les options de température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi ma climatisation fait-elle un bruit inhabituel ?

Des bruits peuvent indiquer un problème. Vérifiez si l'appareil est installé correctement et si rien ne bloque les grilles d'aération. Si le bruit persiste, contactez un professionnel.

Quelle est la fréquence de nettoyage des filtres de la climatisation ?

Il est recommandé de nettoyer les filtres tous les mois pour assurer un fonctionnement optimal. Si vous utilisez l'appareil dans un environnement poussiéreux, un nettoyage plus fréquent peut être nécessaire.

Pourquoi ma climatisation ne refroidit-elle pas correctement ?

Cela peut être dû à des filtres obstrués, un manque de réfrigérant, ou une mauvaise isolation de la pièce. Vérifiez d'abord les filtres et faites appel à un professionnel si le problème persiste.

Comment changer le mode de fonctionnement de ma climatisation HITACHI RAK35PEA ?

Utilisez la télécommande pour sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, etc.) en appuyant sur le bouton 'Mode' jusqu'à ce que le mode désiré s'affiche.

Est-ce que je peux utiliser ma climatisation HITACHI RAK35PEA en hiver ?

Oui, si votre modèle est équipé d'une fonction de chauffage. Vérifiez les spécifications de votre appareil pour vous assurer qu'il est adapté à une utilisation en hiver.

Que faire si l'affichage de ma télécommande ne fonctionne plus ?

Vérifiez les piles de la télécommande. Si les piles sont bonnes et que l'affichage ne fonctionne toujours pas, essayez de réinitialiser la télécommande ou contactez le service client.

Comment savoir si le réfrigérant de ma climatisation est faible ?

Si l'appareil ne refroidit pas efficacement, produit des givre sur les serpentins ou fait un bruit inhabituel, cela peut indiquer un faible niveau de réfrigérant. Contactez un professionnel pour un diagnostic.

Quel est le niveau sonore normal pour la climatisation HITACHI RAK35PEA ?

Le niveau sonore normal se situe généralement entre 20 et 40 dB, selon le mode de fonctionnement. Si l'appareil est plus bruyant que cela, il peut nécessiter une vérification.

MODE D'EMPLOI RAK35PEA HITACHI

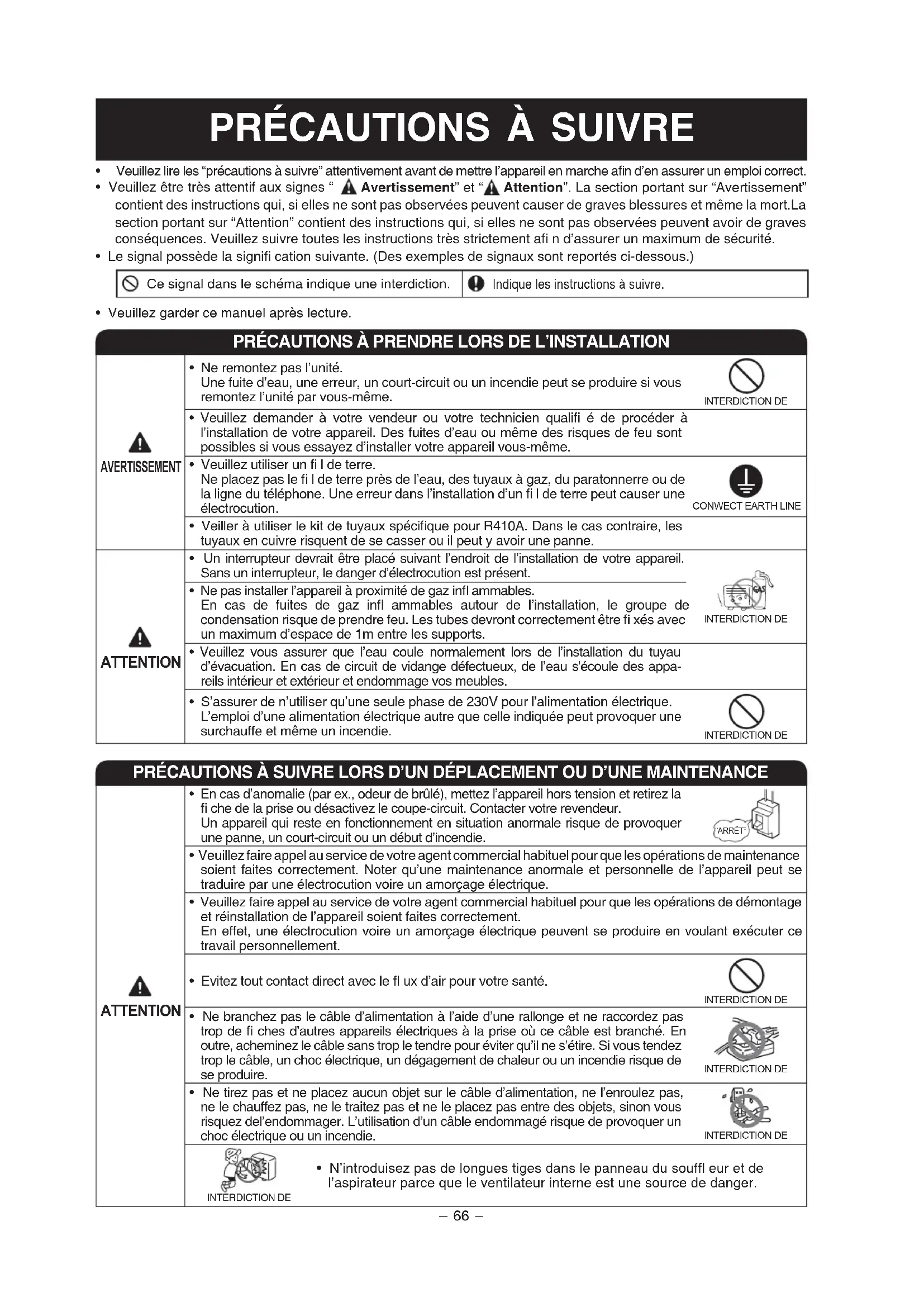

• Veuillez lire les “précautions à suivre” attentivement avant de mettre l’appareil en marche a n d’en assurer un emploi correct.

• Veuillez être très attentif aux signes “ Avertissement” et “ Attention”. La section portant sur “Avertissement” contient des instructions qui, si elles ne sont pas observées peuvent causer de graves blessures et même la mort.La section portant sur “Attention” contient des instructions qui, si elles ne sont pas observées peuvent avoir de graves conséquences. Veuillez suivre toutes les instructions très strictement a n d’assurer un maximum de sécurité.

• Le signal possède la signi cation suivante. (Des exemples de signaux sont reportés ci-dessous.) Ce signal dans le schéma indique une interdiction. Indique les instructions à suivre.

• Veuillez garder ce manuel après lecture. PRÉCAUTIONS À PRENDRE LORS DE L’INSTALLATION AVERTISSEMENT

• Ne remontez pas l’unité. Une fuite d’eau, une erreur, un court-circuit ou un incendie peut se produire si vous remontez l’unité par vous-même. INTERDICTION DE
• Veuillez demander à votre vendeur ou votre technicien quali é de procéder à l’installation de votre appareil. Des fuites d’eau ou même des risques de feu sont possibles si vous essayez d’installer votre appareil vous-même.

• Veuillez utiliser un l de terre. Ne placez pas le l de terre près de l’eau, des tuyaux à gaz, du paratonnerre ou de la ligne du téléphone. Une erreur dans l’installation d’un l de terre peut causer une électrocution.
• Veiller à utiliser le kit de tuyaux spéci que pour R410A. Dans le cas contraire, les tuyaux en cuivre risquent de se casser ou il peut y avoir une panne. ATTENTION

• Un interrupteur devrait être placé suivant l’endroit de l’installation de votre appareil. Sans un interrupteur, le danger d’électrocution est présent. INTERDICTION DE
• Ne pas installer l’appareil à proximité de gaz in ammables. En cas de fuites de gaz in ammables autour de l’installation, le groupe de condensation risque de prendre feu. Les tubes devront correctement être xés avec un maximum d’espace de 1m entre les supports.

• Veuillez vous assurer que l’eau coule normalement lors de l’installation du tuyau d’évacuation. En cas de circuit de vidange défectueux, de l’eau s'écoule des appa- reils intérieur et extérieur et endommage vos meubles.

• S’assurer de n’utiliser qu’une seule phase de 230V pour l’alimentation électrique. L’emploi d’une alimentation électrique autre que celle indiquée peut provoquer une surchauffe et même un incendie. INTERDICTION DE PRÉCAUTIONS À SUIVRE LORS D’UN DÉPLACEMENT OU D’UNE MAINTENANCE ATTENTION

• En cas d’anomalie (par ex., odeur de brûlé), mettez l’appareil hors tension et retirez la che de la prise ou désactivez le coupe-circuit. Contacter votre revendeur. Un appareil qui reste en fonctionnement en situation anormale risque de provoquer une panne, un court-circuit ou un début d’incendie. “OFF” “ARRÊT”
• Veuillez faire appel au service de votre agent commercial habituel pour que les opérations de maintenance soient faites correctement. Noter qu’une maintenance anormale et personnelle de l’appareil peut se traduire par une électrocution voire un amorçage électrique.

• Veuillez faire appel au service de votre agent commercial habituel pour que les opérations de démontage et réinstallation de l’appareil soient faites correctement. En effet, une électrocution voire un amorçage électrique peuvent se produire en voulant exécuter ce travail personnellement.

• Evitez tout contact direct avec le ux d’air pour votre santé. INTERDICTION DE
• Ne branchez pas le câble d’alimentation à l’aide d’une rallonge et ne raccordez pas trop de ches d’autres appareils électriques à la prise où ce câble est branché. En outre, acheminez le câble sans trop le tendre pour éviter qu’il ne s’étire. Si vous tendez trop le câble, un choc électrique, un dégagement de chaleur ou un incendie risque de se produire. INTERDICTION DE
• Ne tirez pas et ne placez aucun objet sur le câble d’alimentation, ne l’enroulez pas, ne le chauffez pas, ne le traitez pas et ne le placez pas entre des objets, sinon vous risquez del’endommager. L’utilisation d’un câble endommagé risque de provoquer un choc électrique ou un incendie.

INTERDICTION DEINTERDICTION DE

• N’introduisez pas de longues tiges dans le panneau du souf eur et de l’aspirateur parce que le ventilateur interne est une source de danger.

PRÉCAUTIONS À SUIVRE– 67 –

FRANÇAIS PRÉCAUTIONS À PRENDRE LORS DE L’UTILISATION DE VOTRE APPAREIL AVERTISSEMENT

• N’utilisez aucun conducteur d’électricité tel qu’un fusible. Cela pourrait causer un accident mortel.

INTERDICTION DE“OFF”“ARRÊT”

• En cas d’orage, débranchez la che ou désactivez le coupe-circuit.

• Ne placer aucune bouteille ou bidon de combustible à moins d’un mètre des ori ces d’évacuation de l’air ni sur l’unité intérieure ou extérieure. La pression à l’intérieur de la bouteille ou du bidon pourrait augmenter à cause de l’air chaud et les faire exploser. INTERDICTION DE ATTENTION

• L’appareil doit être utilisé conformément aux spéci cations du fabricant et non pas à des ns de celles qui y sont spéci ées.

INTERDICTION DENE PAS MOUILLER

• Ne jamais mettre l’appareil en marche les mains humides car ceci peut constituer un risque d’accident qui peut être grave.

• Si l’appareil est mis en service en présence d’équipements de chauffage à pétrole lampant ou autre, assurer un apport régulier d’oxygène à la pièce pour éviter tout risque de saturation de l’oxygène. PRENDRE TOUTES LES PRÉCAUTIONS QUI S’IMPOSENTINTERDICTION DE
• Ne dirigez pas l’air qui sort du panneau de votre climatiseur directement sur des appareils de chauffage car ceci peut endommager le fonctionnement d’appareils tel que la bouilloire électrique, le four, etc.

• Veuillez vous assurer que la cadre d’installation du groupe extérieur est bien installé en position, stable et sans défaut. Sinon il pourrait tomber et devenir une source de danger.

INTERDICTION DEINTERDICTION DE

• Ne pas laver l’unité avec de l’eau ni placer un récipient contenant de l’eau sur l’unité intérieure. Il pourrait se produire un contact électrique qui risquerait de provoquer un court-circuit.

• Il n’est pas recommandé de placer des plantes ou des animaux directement sous l’arrivée d'air.

INTERDICTION DEINTERDICTION DE

• Ne montez pas sur le groupe extérieur ni ne posez d'objet dessus.

• Lorsque vous utilisez votre appareil avec portes et fenêtres ouvertes, (l’humidité est toujours supérieure à 80%) et avec le volet d’air poussé vers le bas ou bougeant automatiquement pour une période prolongée, l’eau va se condenser sur le volet d’air et s'égouterra. Ceci endommagera vos meubles. C’est pourquoi il est recommandé de ne pas utiliser l’appareil dans de telles conditions pendant un long moment.

INTERDICTION DEINTERDICTION DE

• Lorsque la chaleur régnant dans la pièce dépasse la capacité de refroidissement ou de chauffage de l’unité (par exemple: Nombreuses personnes entrant dans la pièce, utilisation d’appareils de chauffage, etc.), la température programmée ne peut pas être atteinte.

• Cet appareil plus particulièrement. L’unité intérieure ne doit être nettoyée que par du personnel autorisé. Il faut alors contacter le revendeur. Ne pas utiliser de détergents ni de produits semblables vendus dans le commerce pour ne pas abîmer les pièces en plastique ou boucher le tuyau de vidange, ce qui provoquerait une fuite d’eau et représenterait donc un risque potentiel de court-circuit.

INTERDICTION DENE PAS TOUCHER

• Ne pas toucher l’ori ce de sortie de l’air, la surface du fond ni la lame d’aluminium de l’unité extérieure. Risque de blessures.

• Ne pas toucher le tuyau du réfrigérant ni la soupape de raccordement. Risque de brûlures.
• Cet appareil n’est pas destiné à être utilisé par de jeunes enfants ou des personnes in rmes, excepté sous la surveillance d’une personne responsable qui s’assurera qu’ils peuvent utiliser cet appareil en toute sécurité.

• Les jeunes enfants doivent être gardés sous surveillance a n de véri er qu’ils ne jouent pas avec l’appareil.– 68 – Tuyau de vidange Évacue l’eau de l’unité intérieure vers le groupe extérieur pendant le fonctionnement en mode refroidissement ou déshumidi cation. Tuyaux et câbles Entrées d'air (à l'arrière et à gauche) À propos du groupe extérieur:
• Si “Stop” est sélectionné pendant le fonctionnement de l’unité intérieure, le ventilateur du groupe extérieur continue de fonctionner pendant 10 à 60 secondes pour refroidir les composants électriques.• Lors du fonctionnement en mode chauffage, de la condensation ou de l’eau provenant du dégivrage s’écoule.Ne recouvrez pas l’ori ce de vidange du groupe extérieur, sinon cette eau risque de geler dans la zone de refroidissement.• En cas de xation du groupe extérieur au plafond, installez la douille et le tuyau de vidange sur l’ori ce de vidange et vidangez l’eau. NOM ET FONCTIONS DE CHAQUE PIÈCE

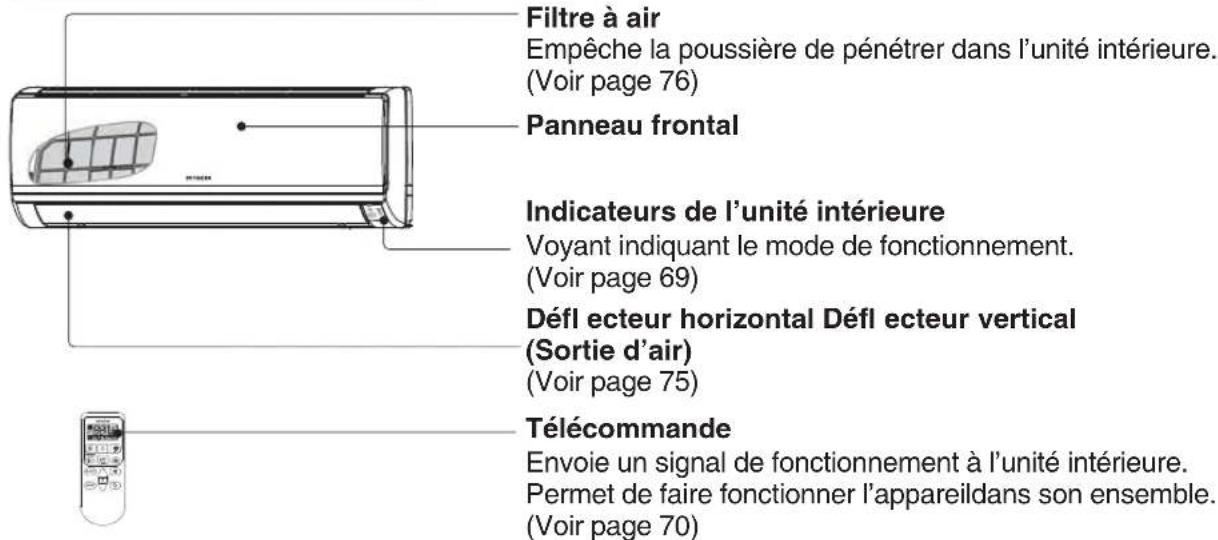

Filtre à air Empêche la poussière de pénétrer dans l’unité intérieure. (Voir page 76) Panneau frontal Indicateurs de l’unité intérieure Voyant indiquant le mode de fonctionnement. (Voir page 69) Dé ecteur horizontal Dé ecteur vertical (Sortie d’air) (Voir page 75) Télécommande Envoie un signal de fonctionnement à l’unité intérieure. Permet de faire fonctionner l’appareildans son ensemble. (Voir page 70)

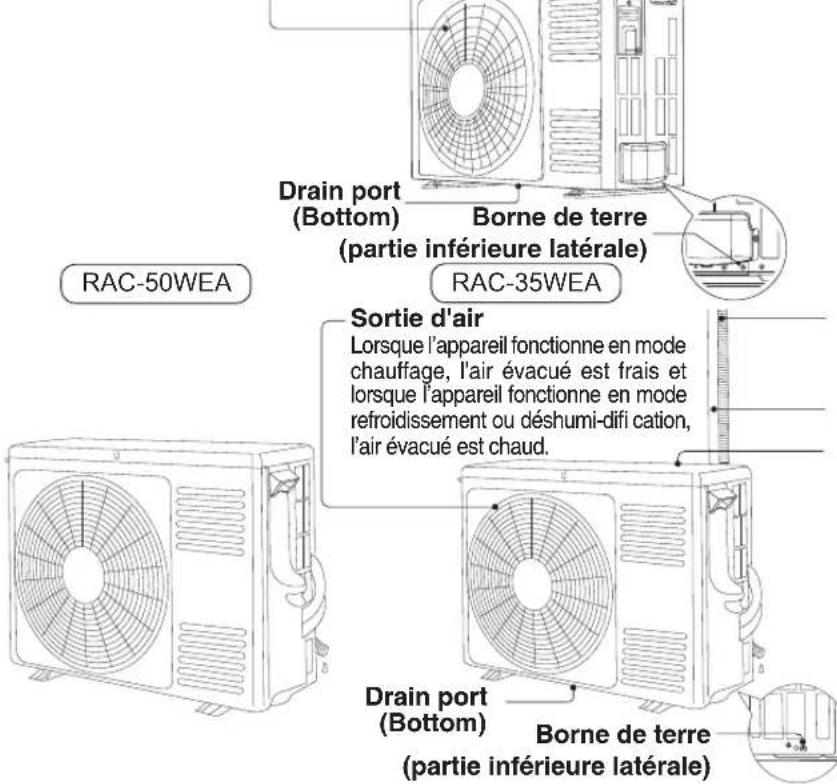

RAC-18WEA RAC-25WEA Tuyau de vidange Évacue l’eau de l’unité intérieure vers le groupe extérieur pendant le fonctionnement en mode refroidissement ou déshumidi cation

Tuyaux et câbles Entrées d'air (à l'arrière et à gauche) MODÉLE LARGEUR (mm) HAUTEUR (mm) PROFONDEUR (mm) RAK-18PEA, RAK-25PEARAK-35PEA, RAK-50PEA

Sortie d'air Lorsque l’appareil fonctionne en mode chauffage, l'air évacué est frais et lorsque l’appareil fonctionne en mode refroidissement ou déshumi-di cation, l’air évacué est chaud. Drain port (Bottom) Borne de terre (partie inférieure latérale)

NOM DU MODÈLE ET DIMENSIONS

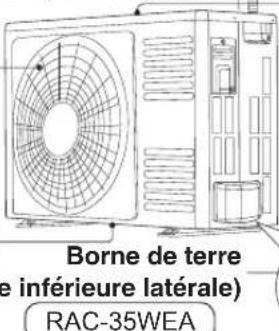

RAC-35WEA Sortie d'air Lorsque l’appareil fonctionne en mode chauffage, l'air évacué est frais et lorsque l’appareil fonctionne en mode refroidissement ou déshumi-di cation, l’air évacué est chaud. Drain port (Bottom) Borne de terre (partie inférieure latérale) Sortie d'air Lorsque l’appareil fonctionne en mode chauffage, l'air évacué est frais et lorsque l’appareil fonctionne en mode refroidissement ou déshumi-di cation, l’air évacué est chaud. Drain port (Bottom) Borne de terre (partie inférieure latérale) RAC-50WEA– 69 – FRANÇAIS NOM ET FONCTIONS DE CHAQUE PIÈCE

MINUTERIE (Orange) Ce voyant s’allume lorsque la minuterie fonctionne.

VOYANT DE FONCTIONNEMENT

(Jaune) Ce voyant s’allume pendant le fonctionnement de l’appareil. Pendant le chauffage, le VOYANT DE FONCTIONNEMENT clignote dans les cas suivants : (1) Pendant le préchauffage Environ 2 à 3 minutes après le démarrage. (2) Pendant le dégivrage Le dégivrage s’effectue environ une fois par heure pendant 5 à 10 minutes lorsque du givre se forme sur l’échangeur de chaleur du groupe extérieur. ATTENTION Désactivez le coupe-circuit ou débran- chez la che d’alimentation si l’appareil ne doit pas être utilisé pendant une période prolongée. INTERRUPTEUR TEMPORAIRE

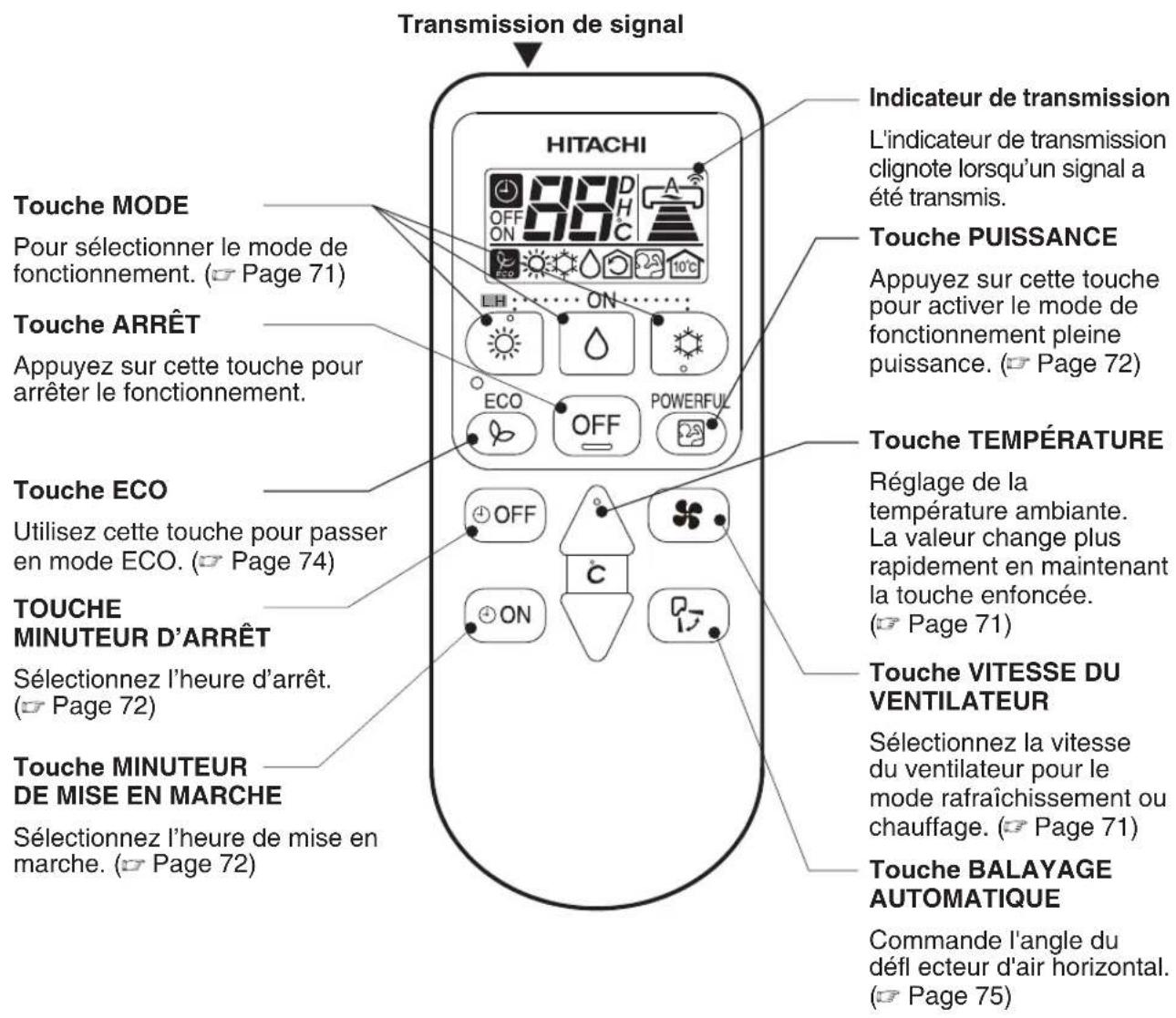

• Cet interrupteur permet de démarrer et d’arrêter l’appareil lorsque la télécommande ne fonctionne pas.

• Ce fonctionnement temporaire a lieu selon le dernier mode saisi (I’unité se met tout de suite à fonctionner automatiquement quand I’alimentation électrique est activée). Si l’appareil est sous tension mais ne fonctionne pas, de l’électricité est légèrement consommée par le circuit de commande. Pour économiser de l’électricité, mettez l’appareil hors tension (ou désactivez le coupe-circuit si l’alimentation provient du groupe extérieur). TEMPORARY SWITCH– 70 – NOMENCLATURE ET FONCTIONS DE LA TÉLÉCOMMANDE L.H Elle permet de commander à distance les fonctions du climatiseur et de régler la minuterie. La portée de commande est d'environ 7 mètres. Si l'éclairage intérieur est commandé électroniquement, la portée de commande peut être moindre. Transmission de signal Touche MODE Pour sélectionner le mode de fonctionnement. ( Page 71) Indicateur de transmission L'indicateur de transmission clignote lorsqu’un signal a été transmis. Touche PUISSANCE Appuyez sur cette touche pour activer le mode de fonctionnement pleine puissance. ( Page 72) Touche TEMPÉRATURE Réglage de la température ambiante. La valeur change plus rapidement en maintenant la touche enfoncée.

Page 71) Touche VITESSE DU VENTILATEUR Sélectionnez la vitesse du ventilateur pour le mode rafraîchissement ou chauffage. ( Page 71) Touche BALAYAGE AUTOMATIQUE Commande l'angle du dé ecteur d'air horizontal.

Page 75) Touche ARRÊT Appuyez sur cette touche pour arrêter le fonctionnement. Touche ECO Utilisez cette touche pour passer en mode ECO. ( Page 74) TOUCHE

Sélectionnez l’heure d’arrêt.

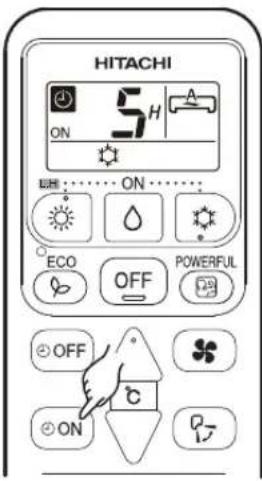

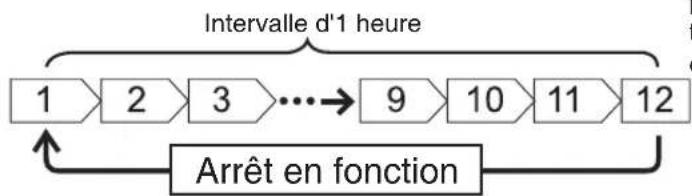

Sélectionnez l’heure de mise en marche. ( Page 72) Précautions d'usage

• N’exposez pas la télécommande à la lumière directe du soleil et à des températures élevées.

• Ne la laissez pas tomber au sol et protégez-la de l'eau.

• Si vous appuyez sur la touche FONCTION en cours de fonctionnement, le climatiseur peut s'arrêter pendant environ 3 minutes à titre de protection, avant de pouvoir le remettre en marche.– 71 – FRANÇAIS COMMANDE MANUELLE [Chauffage .Déshumidi cation .Rafraîchissement] Veuillez utiliser les conditions ci-dessous si vous souhaitez régler le mode de fonctionnement, la température ambiante et la vitesse du ventilateur manuellement.CHAUFFAGE DÉSHUMIDIFICATION RAFRAÎCHISSEMENTTempérature extérieure en dessous de 24°CTempérature ambiante au-dessus de 16°CTempérature extérieure au-dessus de 21°C

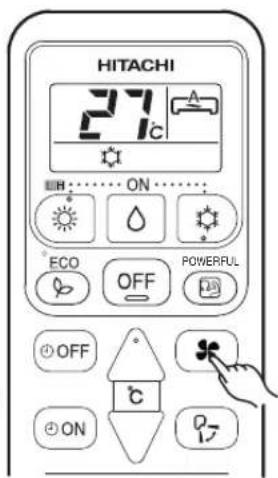

RÉGLAGE DE VITESSE DU VENTILATEUR

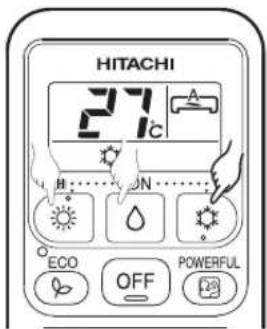

Appuyez sur la touche (ARRÊT)

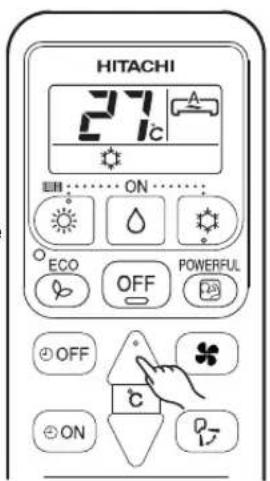

• À chaque fois que vous appuyez sur la touche, le mode de fonctionnement change comme suit :• Le rafraîchissement ne s’enclenche pas si le réglage de la température est supérieur à la température actuelle de la pièce.• À chaque fois que vous appuyez sur la touche, la vitesse du ventilateur change dans l’ordre suivant :• Le fonctionnement s'arrête avec un bip.L.HAugmenterBaisser Température recommandéeChauffage 20~24CDéshumidi cation20~26CRafraîchissement25~28C L.H

FONCTIONNEMENT EN MODE PUISSANCE

Un minuteur de MISE EN MARCHE et un minuteur d'ARRÊT sont prévus. Le fonctionnement s'arrête à l’heure programmée Le fonctionnement se déclenche à la température et à l’heure programmées. (L’heure de déclenchement peut varier selon la température ambiante et celle programmée). Réglage de l'HEURE d'ARRÊT Réglage de l'HEURE de MISE EN MARCHE

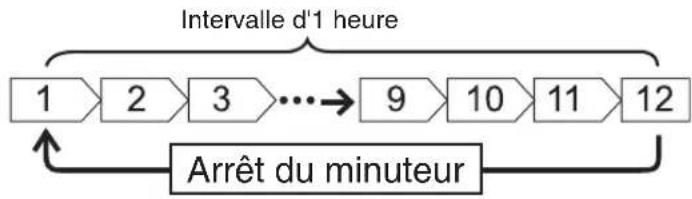

• Sélectionnez l'HEURE d'ARRÊT en appuyant sur la touche (ARRÊT).• L’heure programmée change selon la séquence suivante lorsque vous appuyez sur la touche :• Sélectionnez l'HEURE de MISE EN MARCHE en appuyant sur la touche (EN FONCTION).• L’heure programmée change selon la séquence suivante lorsque vous appuyez sur la touche :• En appuyant sur la touche (PUISSANCE) au cours du fonctionnement en mode AUTO, CHAUFFAGE, DÉSHUMIDIFICATION, RAFRAÎCHISSEMENT ou VENTILATION, le climatiseur fonctionne à pleine puissance.• Dans le mode PUISSANCE, l'air refroidi ou réchauffé est diffusé par l'unité intérieure pour la fonction RAFRAÎCHISSEMENT ou CHAUFFAGE respectivement.• Lorsque le mode ECO ou ABSENCE est sélectionné, le mode PUISSANCE est annulé.• Dans le mode PUISSANCE, l’ef cacité du climatiseur n'augmente pas – si le climatiseur fonctionne déjà à sa capacité maximale. – immédiatement avant le dégivrage (lorsque le climatiseur fonctionne en mode CHAUFFAGE).• Après un redémarrage automatique, le mode PUISSANCE est annulé et le fonctionnement doit s'enclencher sur le mode précédent.Intervalle d'1 heureIntervalle d'1 heure Arrêt du minuteur Arrêt en fonction L.H L.H

Programmation de la minuterie L.H REMARQUE Appuyez sur la touche (PUISSANCE) en cours defonctionnement. CANCEL START Appuyez une nouvelle fois sur la touche (PUISSANCE).“ ” s’affiche sur l’écran LCD.Le fonctionnement dans le mode PUISSANCE se termine en 20 minutes. Le système fonctionne automatiquement avec les réglages précédents qui étaient utilisés avant le fonctionnement dans le mode PUISSANCE. “ ” disparaît sur l’écran LCD.– 73 – FRANÇAIS FONCTIONNEMENT EN MODE ABSENCE(LH) Empêche la température ambiante de baisser excessivement en programmant automatiquement la température à 10°C lorsque personne n'est à la maison.

• Au cours du fonctionnement en mode Absence, la vitesse du ventilateur et la position du dé ecteur d'air horizontal ne peuvent pas être modi ées. REMARQUE L.H CANCEL START

La température ambiante est programmée automatiquement à 10°C. Appuyez sur la touche (ARRÊT). Changement sur un autre mode de fonctionnement.“ ”, “ LH ”, “ ”, “ ” s’affichent sur l’écran LCD.Maintenez enfoncée la touche CHAUFFAGE pendant 3 à 5 secondes pour enclencher le mode Absence.– 74 –

FONCTIONNEMENT EN MODE ECO

Fonctionnement en mode économie d’énergie par le changement de la température programmée et la limitation de la valeur maximale de consommation électrique.

• Si la consommation électrique est déjà faible, le mode ECO ne la réduira pas davantage.

• Le mode ECO est annulé en appuyant sur la touche (PUISSANCE).

• Après un redémarrage automatique, le mode ECO est annulé et le mode de fonctionnement précédent doit s'enclencher. REMARQUE L.H En appuyant sur la touche (ECO) au cours du fonctionnement en mode Auto, Chauffage, Déshumidification ou Rafraîchissement, le climatiseur fonctionne en mode “ECO”. CANCEL START Appuyez sur la touche (ECO) en cours de fonctionnement. “ ” s’affiche sur l’écran LCD. Appuyez sur la touche (MARCHE/ARRÊT). Appuyez une nouvelle fois sur la touche (ECO). “ ” disparaît sur l’écran LCD.

Le fonctionnement en mode économie d'énergie intervient en faisant varier la température programmée à la hausse ou à la baisse et en réduisant la consommation électrique en fonctionnement.– 75 – FRANÇAIS RÉGLAGE DE LA DIRECTION DE SOUFFLAGE D’AIR COMMENT REMPLACER LES PILES DE LA TÉLÉCOMMANDE Réglez le ux d’air vers le haut et le bas. Suivant le mode de fonctionnement, le dé ecteur d’air horizontal est réglé automatiquement sur l’angle adapté à chaque mode. Le dé ecteur peut osciller de haut en bas et peut également être réglé sur un angle donné à l'aide de la touche “ (BALAYAGE AUTOMATIQUE)”.

• Si la touche “ (BALAYAGE AUTOMATIQUE)” est pressée une seule fois, le déflecteur d’air horizontal oscille de haut en bas. En appuyant une nouvelle fois sur la touche, le déflecteur s’arrête dans la position en cours. Le déflecteur peut prendre plusieurs secondes (environ 6 secondes) pour s’enclencher.

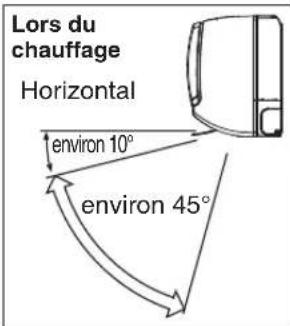

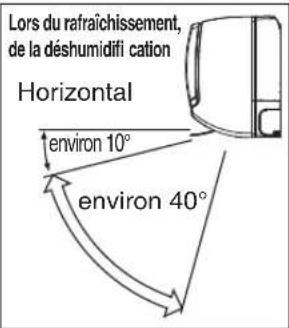

• La plage de réglage du dé ecteur d’air horizontal est illustrée à droite.

• Lorsque le fonctionnement est arrêté, le dé ecteur d’air horizontal se déplace et s’arrête à la position où la sortie d’air se ferme.

• En mode “Rafraîchissement”, ne laissez pas le dé ecteur d’air horizontal osciller pendant une période de temps prolongée. De la buée peut se former sur le dé ecteur d’air horizontal et goutter. Réglez le ux d’air à gauche et à droite. Maintenez le dé ecteur d’air vertical comme illustré à droite et réglez le ux d’air à gauche et à droite. Enlevez le cache comme représenté sur la gure et retirez les piles usagées. Poussez et tirez dans le sens de la èche. Installez les piles de rechange. Le sens des piles doit correspondre aux repères marqués sur le boîtier. ATTENTION

1. Ne mélangez pas des piles neuves et usagées ou de type différent.

2. Enlevez les piles si vous ne devez pas utiliser la télécommande

pendant 2 à 3 mois. Lors du rafraîchissement, de la déshumidi cationLors du chauffage environ 10° environ 10° environ 40° environ 45°

ATTENTION Horizontal Horizontal– 76 – ENTRETIEN ATTENTION Le nettoyage et l’entretien de l’appareil ne doivent être effectués que par des personnes quali ées. Avant le nettoyage, arrêtez l’appareil et coupez l’alimentation.

Nettoyez le ltre une fois chaques deux semaines. Vous réduirez ainsi la consommation d’électricité. Si le ltre à air est poussiéreux, le ux d’air est réduit, la capacité de refroidissement diminuée et des bruits peuvent également être occasionnés. Veillez à nettoyer le ltre en respectant la procédure suivante. PROCÉDURE

Ouvrez soigneusement le panneau frontal et retirez le ltre. 7(0325$5<6:,7&+

Enlevez la poussière du ltre à air à l’aide d’un aspirateur. En cas d’accumulation trop importante de poussière, nettoyez le filtre avec un détergent et rincez-le abondamment. Par la suite, séchez-le à l’ombre.

• Insérez le ltre dans sa position initiale, le côté “FRONT”orienté vers l'avant.

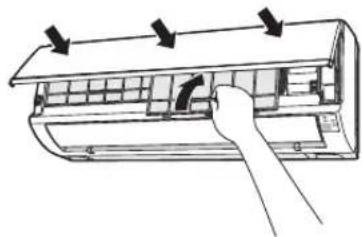

• Une fois le ltre xé, appuyez sur les trois sections échées du panneau frontal comme illustré et refer- mez-le. ATTENTION

• Ne lavez pas avec de l’eau chaude à plus de 40°C. Le filtre rétrécirait.

• Lorsque vous le lavez, secouez les gouttelettes d’eau complètement et laissez le sécher à l’ombre; ne pas exposer au soleil. Le filtre rétrécirait.

• N’utilisez pas l’appareil sans filtre. Il pourrait ne plus fonctionner.– 77 – FRANÇAIS

2. NETTOYAGE DU PANNEAU FRONTAL

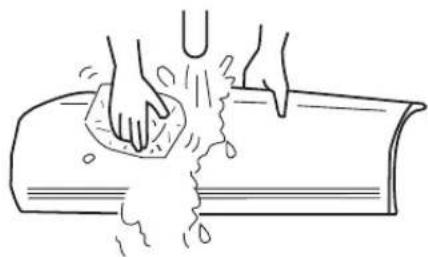

• Retirez le panneau frontal et lavez-le à l’eau claire. Utilisez une éponge douce. Après avoir utilisé un détergent neutre, lavez-le soi- gneusement à l'eau claire.

• Si vous n’avez pas retiré le panneau frontal, essuyez- le avec un chiffon sec et doux. Faites de même avec la télécommande.

• Essuyez l’eau soigneusement. Des problèmes peuvent survenir si les indicateurs ou le récepteur de signaux de l’unité intérieure restent humides. Procédure de retrait du panneau frontal. Veillez à tenir le panneau frontal des deux mains pour le retirer et le remettre. Retrait du panneau frontal Fixation du panneau frontal

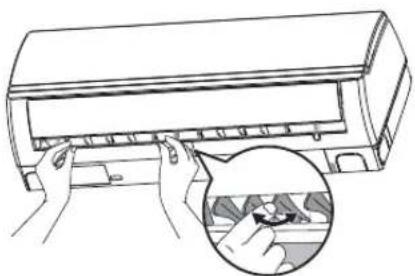

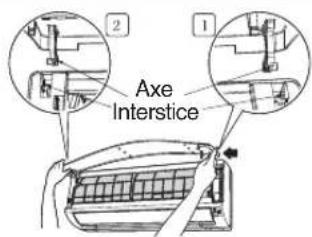

• Lorsque vous ouvrez complètement le panneau frontal des deux mains, placez le bras droit à l’intérieur pour le détacher. Rabaissez le panneau frontal pour le retirer.

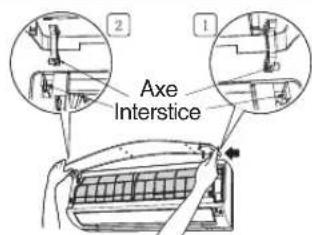

• Placez les axes des bras droit et gauche dans les rails de l’appareil et insérez-les correctement dans les interstices. ATTENTION

• Ne pas verser d’eau sur ou contre le corps de l’appareil pendant le nettoyage. Il y aurait risque de court-circuit.

• Ne jamais utiliser d’eau chaude (plus de 40°C), ni benzène, essence, acide, diluant ou une brosse; ces produits vont endommager les surfaces plastiques et la peinture de l’appareil.

s Débranchez la prise d'alimentation. Ou désactivez le coupe-circuit. Souf age d'air Faites fonctionner l’unité en réglant le mode de fonctionnement sur (Refroidissement), la température sur 32 °C et la vitesse de ventilation sur HI (Rapide) pendant une demie journée avec une météo clémente, puis laissez l’unité sécher totalement.– 78 – INFORMATIONS CAPACITÉ Capacité de chauffage

• Cette appareil d’air climatisé utilise un système de pompe à chaleur qui absorbe la chaleur externe et l’achemine vers la pièce pour la chauffer. La capacité de chauffage diminue au fur et à mesure que la température diminue. Dans ce cas, l’inverseur fonctionne pour augmenter la rotation du compres-seur et ainsi éviter que la capacité de chauffage de l’appareil ne diminue.Si cette solution n’est pas encore satisfaisante, il faut ajouter d’autres appreils de chauffage pour améliorer les performances de l’appareil. CAUTION Ne pas utiliser un four ou une autre source de chaleur à proximité de l’unité intérieure. INTERDICTION DE

• Cette appareil d’air climatisé est conçue pour chauffer toute une pièce et il faut donc attendre un certain temps pour que la chaleur se fasse sentir. Il est conseillé d’utiliser la Minuterie pour un préchauffage ef cace avant l’heure voulue. Capacité de réfrigération et de déshumidi cation

• Il sera impossible d’atteindre la température désirée si la chaleur de la pièce dépasse la capacité de réfrigération de l’appareil (par exemple s’il y a beaucoup de monde ou une autre source de chaleur dans la pièce).– 79 – FRANÇAIS

AVERTISSEMENT Véri er si l’unité est branchée correctement à la terre. Si le conducteur de terre est débranché ou défectueux, l’appareil peut tomber en panne ou il peut y avoir risque de court-circuit.

AVERTISSEMENT S’assurer qu’il n’y a pas de rouille dans le tableau de montage et que le groupe extérieur n’est pas instable ou mise de travers. En effet, elle pourrait dans ce cas tomber et blesser quelqu’un.

AVERTISSEMENT Véri ez que la che d’alimentation est correctement insérée dans la prise murale. Si la che d’alimentation n’est pas correctement insérée dans la prise murale ou si elle s’échauffe, un choc électrique ou un incendie risque de se produire. Si de la poussière ou des saletés se sont déposées sur la che d’alimentation, nettoyez-la et insérez-la dans la prise murale.

CONDITION VÉRIFIEZ LES POINTS SUIVANTS

Si la télécommande ne transmet pas de signaux.(L’écran de la télécommande est éteint ou à peine visible.)

• Faut-il remplacer les piles?

• La polarité des piles est-elle correcte? Lorsque l’appareil refuse de fonctionner.
• Le fusible, est-il en bon état?

• Le tension, est-il extrèmement élevé ou bas?

• L’interrupteur le coupe-circuit est-il en position de marche (“EN FONCTION”)?

• La che d’alimentation est-elle branchée ?

• Une coupure de courant s’est-elle produite? Lorsque l’appareil n’assure ni unrefrodissément ni un chauffage.
• Le ltre, est-il bouché par la poussière?

• La température, est-elle appropriée?

• Les dé ecteurs d'air horizontaux ont-ils été correctement positionnés conformément au mode de fonctionnement sélectionné ?

• Y a t’il des obstacles aux ori ces d’entrée ou de sortie de l’air de l’unité intérieure ou extérieur?

• Le ventilateur est-il à la vitesse “FAIBLE” ou “SILENCE”? Les phénomènes suivants n’indiquent pas un défaut de l’appareil. En mode chauffage, l’indicateur de fonctionnement clignote et l’appareil cesse de souf er de l’air. <Début du fonctionnement> L’appareil se prépare à souf er de l’air chaud. Attendre. <Fonctionnement> Le groupe extérieur se dégèle. Attendre. Chuintement ou sif ement Bruit dû au réfrigérant dans les tuyaux ou à la soupape, à cause du ux, quand lavitesse de ux est réglée. Grincement Bruit que fait l’appareil quand elle se dilate ou se contracte à cause des change- mentsde température. Bruissement Bruit dû au changement de rotation de l’unité intérieure, par exemple au momentoù elle se met à fonctionner. Claquement Bruit de la soupape motorisée quand l’appareil se met en marche.– 80 –

Bruit de vide Bruit que fait le ventilateur en aspirant l’air qui se trouve dans le tuyau de vidange et en souf ant l’eau de la déshumidi cation qui s’est accumulée dans le collecteur de condensation. Contacter le revendeur pour avoir de plus amples informations. Bruit durant le changement de fonctionnement Bruit que fait l’appareil quand elle change de mode de fonctionnement en fonction des changements de température de la pièce. Production de brouillard Il se forme du brouillard lorsque l’air de la pièce est soudainement réfrigéré par l’air climatisé. Vapeur émise par le groupe extérieur Eau qui s’ évapore durant l’ opération de décongélation. Odeurs Elles sont dues aux odeurs et aux particules de fumée, d’aliments, de cosmétiques, etc. dans l’air de la pièce. Celles-ci sont captées par l’unité et souf ées de nouveau dans la piéce. Le groupe extérieur continue à fonctionner même si elle est débranchée. Décongélation (le fonctionnement en mode chauffage cesse, le micro-or- dinateur véri e la glace accumulée dans Le groupe extérieur et ordonne à l'appareil de se décongeler automatiquement, au besoin). Voyant FONCTIONNEMENT qui clignote. Indique que la phase de préchauffage ou de décongélation a eu lieu. Il clignote lorsque le circuit de protection ou le capteur de préchauffage continue à fonctionner après que l’unité s’est arrêtée ou durant le préchauffage, pour ensuite recommencer, ou quand le mode de fonctionnement passe de réfrigération à chauffage. La température saisie n’est pasob- tenue. La température ambiante réelle peut légèrement différer de celle saisie sur la télécommande, et ce, en fonction du nombre de personnes présentes dans la pièce et des conditions intérieure ou extérieure.

• Si l’appareil continue à ne pas fonctionner normalement une fois les véri cations ci-dessus effectuées, désactivez le coupe- circuit ou débranchez la che d’alimentation, et contactez immédiatement le revendeur. Contacter immédiatement le revendeur si une des anomalies suivantes devait se produire:

• L’interrupteur s’éteint ou le fusible brûlefréquemment.

• Le fonctionnement du commutateur n’est pas stable.

• Une substance étrangère ou de l’eau a pénétré accidentellementdans l’unité intérieure.

• Le câble d’alimentation électrique chauffe trop, la gaine s’est déchirée ou est incrustée.

• Le voyant de la MINUTERIE de l’unité intérieure clignote. Vu que le cycle de clignotement indique la nature du défaut, véri er comment est ce cycle avant de mettre l’interrupteur sur OFF. Remarques

• Lors d’une utilisation lente et d’un arrêt, les phénomènes suivants peuvent se produire à l’occasion, mais ils ne sont pas totalement inadéquats. (1) Un bruit du réfrigérant dans le tuyau de réfrigération. (2) Un petit bruit de la case du ventilateur qui refroidit et se réchauffe petit à petit après arrêt.

• Une odeur sera émise par l’appareil car il a tendance à garder les odeurs comme la fumée, les aliments, les cosmétiques, et ainsi de suite. Veuillez donc nettoyer le ltre à air et l’évaporateur régulièrement pour réduire les odeurs.

• Veuillez contacter votre vendeur immédiatement si le climatiseur ne fonctionnne pas normalement après l’inspection ci-dessus. Informez votre agent du modèle de votre appareil, du numéro de série et de la date d’installation. Veuillez aussi l’informer du défaut en question. À noter: Au moment de la mise en marche de l’équipement, notamment lorsque la pièce est sombre, une légère variation de luminosité risque de se produire. Ceci n’a pas d’effet nuisible. Les conditions imposées par les compagnies d’électricité locales doivent être respectées.
