RAS09G4 - Climatisation HITACHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur mural, puissance de refroidissement de 2,5 kW, classe énergétique A++
Utilisation	Idéal pour des pièces jusqu'à 30 m², fonctionnement en mode refroidissement et chauffage
Maintenance	Filtre à air lavable, entretien recommandé tous les 6 mois, vérification du gaz réfrigérant
Sécurité	Système de protection contre le gel, protection électrique intégrée
Informations générales	Installation par un professionnel recommandée, garantie de 2 ans, niveau sonore de 21 dB(A)

FOIRE AUX QUESTIONS - RAS09G4 HITACHI

Comment puis-je régler la température de mon climatiseur HITACHI RAS09G4 ?

Utilisez la télécommande pour sélectionner la température souhaitée. Appuyez sur le bouton 'Température' et réglez à l'aide des flèches.

Que faire si mon climatiseur ne fonctionne pas ?

Vérifiez si l'appareil est branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas épuisées.

Comment nettoyer le filtre de mon climatiseur ?

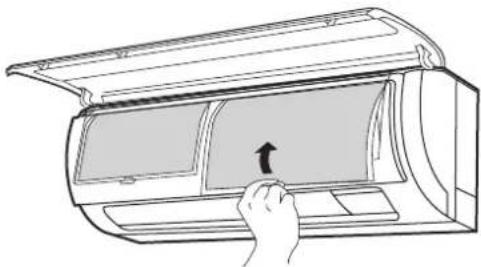

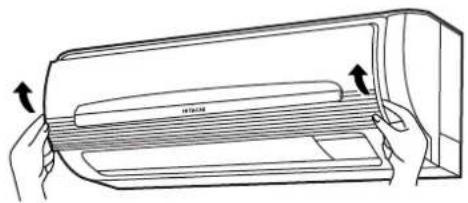

Retirez le panneau avant de l'appareil, retirez le filtre et nettoyez-le à l'eau tiède savonneuse. Laissez sécher complètement avant de le réinstaller.

Pourquoi mon climatiseur fait-il du bruit ?

Des bruits peuvent provenir de la circulation de l'air ou d'éléments desserrés. Vérifiez que l'appareil est installé correctement et qu'il n'y a pas d'objets obstruant les grilles.

Comment utiliser la fonction de déshumidification ?

Pour activer la fonction de déshumidification, sélectionnez le mode 'Déshumidification' sur la télécommande. Cela permettra de réduire l'humidité sans trop abaisser la température.

Que faire si l'air soufflé est chaud ?

Vérifiez que l'appareil est en mode 'Refroidissement' et que la température est réglée en dessous de la température ambiante. Si le problème persiste, il pourrait y avoir un manque de réfrigérant.

Mon climatiseur ne répond pas à la télécommande, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'unité.

Quelle est la fréquence de nettoyage des filtres ?

Il est recommandé de nettoyer les filtres tous les mois, surtout en période d'utilisation intensive, pour garantir un fonctionnement optimal.

Comment programmer le climatiseur pour qu'il s'éteigne automatiquement ?

Utilisez la fonction de minuterie sur la télécommande pour définir l'heure à laquelle vous souhaitez que l'appareil s'éteigne.

Mon climatiseur fuit de l'eau, que faire ?

Vérifiez le bac de récupération d'eau et assurez-vous qu'il n'est pas plein. Si le problème persiste, contactez un technicien pour vérifier le système de drainage.

MODE D'EMPLOI RAS09G4 HITACHI

Mode d'emploi Page 49\~72

Des performances optimales et un fonctionnement à long terme seront assurés en appliquant les présentes instructions après avoir entièrement lu ce mode d'emploi.

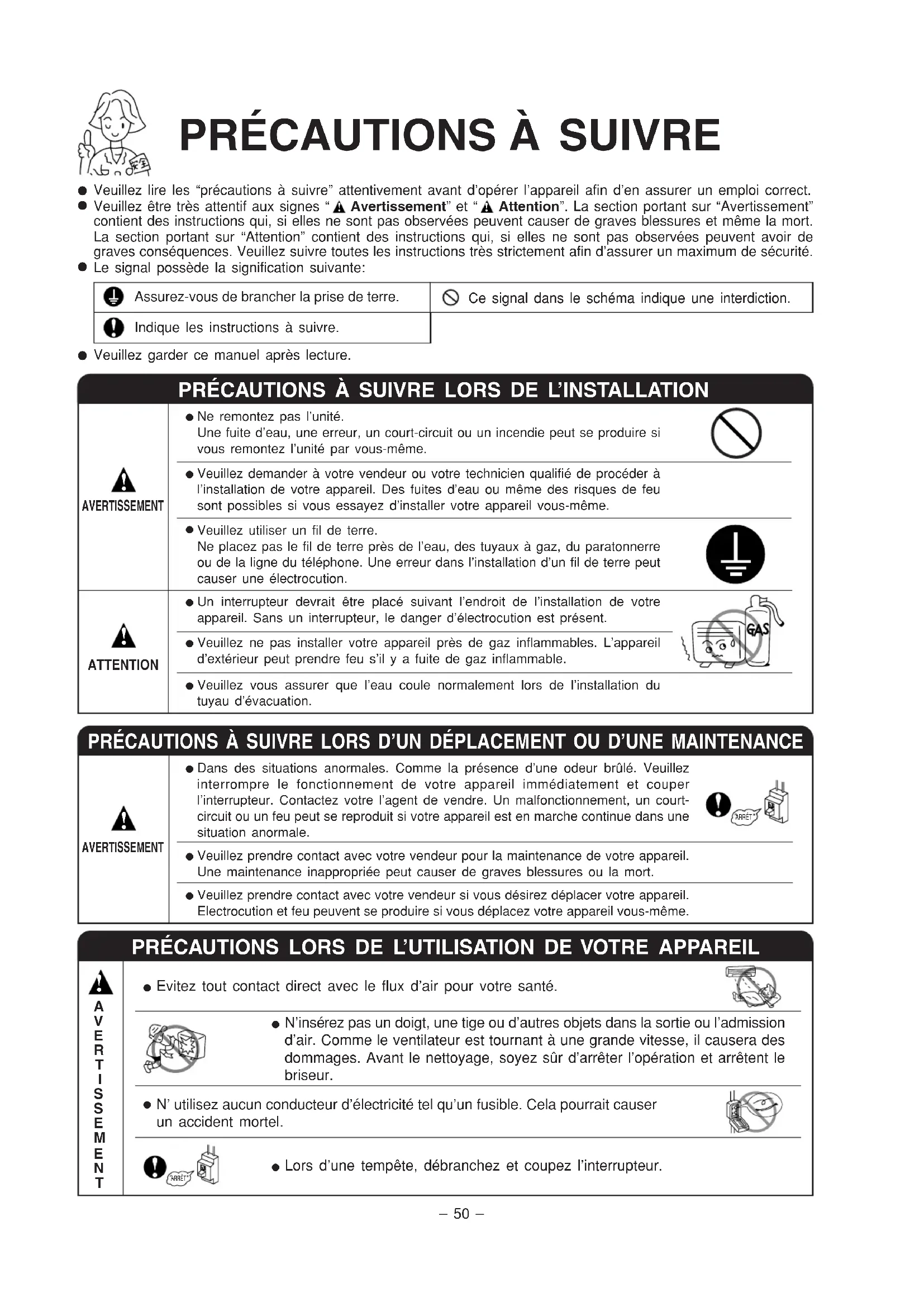

PRÉCAUTIONS À SUIVRE

• Veuillez lire les “précautions à suivre” attentivement avant d'opérer l'appareil afin d'en assurer un emploi correct.
• Veuillez être très attentif aux signes "A Avertissement" et "Attention". La section portant sur "Avertissement" contient des instructions qui, si elles ne sont pas observées peuvent causer de graves blessures et même la mort. La section portant sur "Attention" contient des instructions qui, si elles ne sont pas observées peuvent avoir de graves conséquences. Veuillez suivre toutes les instructions très strictement afin d'assurer un maximum de sécurité.
• Le signal possède la signification suivante:

Assurez-vous de brancher la prise de terre.	Ce signal dans le schéma indique une interdiction.
Indique les instructions à suivre.

- Veuillez garder ce manuel après lecture.

PRÉCAUTIONS À SUIVRE LORS DE L'INSTALLATION

AVERTISSEMENT	● Ne remontez pas l’unité.Une fuite d’eau, une erreur, un court-circuit ou un incendie peut se produire si vous remontez l’unité par vous-même.
	● Veuillez demander à votre vendeur ou votre technicien qualifié de procéder à l’installation de votre appareil. Des fuites d’eau ou même des risques de feu sont possibles si vous essayez d’installer votre appareil vous-même.
	● Veuillez utiliser un fil de terre.Ne placez pas le fil de terre près de l’eau, des tuyaux à gaz, du paratonnerre ou de la ligne du téléphone. Une erreur dans l’installation d’un fil de terre peut causer une électrocution.
ATTENTION	● Un interrupteur devrait être placé suivant l’endroit de l’installation de votre appareil. Sans un interrupteur, le danger d’électrocution est présent.
	● Veuillez ne pas installer votre appareil près de gaz inflammables. L’appareil d’extérieur peut prendre feu s’il y a fuite de gaz inflammable.
	● Veuillez vous assurer que l’eau coule normalement lors de l’installation du tuyau d’évacuation.

PRÉCAUTIONS À SUIVRE LORS D'UN DÉPLACEMENT OU D'UNE MAINTENANCE

AVERTISSEMENT	● Dans des situations anormales. Comme la présence d'une odeur brûlé. Veuillez interrompre le fonctionnement de votre appareil immédiatement et couper l'interrupteur. Contactez votre l'agent de vendre. Un malfonctionnement, un court-circuit ou un feu peut se reproduit si votre appareil est en marche continue dans une situation anormale.
	● Veuillez prendre contact avec votre vendeur pour la maintenance de votre appareil. Une maintenance inappropriée peut causer de graves blessures ou la mort.
	● Veuillez prendre contact avec votre vendeur si vous désirez déplacer votre appareil. Electrocution et feu peuvent se produire si vous déplacez votre appareil vous-même.

PRÉCAUTIONS LORS DE L'UTILISATION DE VOTRE APPAREIL

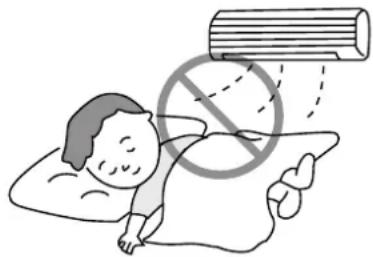

AVERTISSEMENT	● Evitez tout contact direct avec le flux d'air pour votre santé.
		● N'insérez pas un doigt, une tige ou d'autres objets dans la sortie ou l'admission d'air. Comme le ventilateur est tournant à une grande vitesse, il causera des dommages. Avant le nettoyage, soyez sûr d'arrêter l'opération et arrêtent le briseur.
	● N' utilisez aucun conducteur d'électricité tel qu'un fusible. Cela pourrait causer un accident mortel.

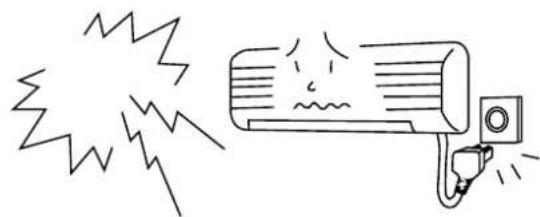

		● Lors d'une tempête, débranchez et coupez l'interrupteur.

PRÉCAUTIONS LORS DE L'UTILISATION DE VOTRE APPAREIL

- L'appareil doit être utilisé en suivant les instructions du fabriquant et non pour tout autre usage que celui spécifié.

- N'essayez pas de toucher l'appareil avec des mains humides. Cela pourrait causer un accident mortel.

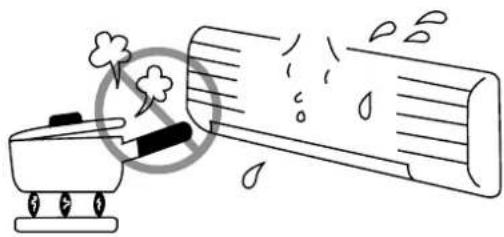

- Si vous utilisez votre appareil près de choses qui brûlent, assurez-vous qu'il y a assez d'oxygène dans la pièce en aérant de temps-en-temps.

- Ne dirigez pas l'air qui sort du panneau de votre climatiseur directement sur des appareils de chauffage car ceci peut endommager le fonctionnement d'appareils tel que la bouilloire électrique, le four, etc.

- Veuillez vous assurer que l'appareil d'extérieur est bien monté, stable et sans défaut. Sinon il pourrait tomber et devenir une source de danger.

- N'éclaboussez pas ou ne dirigez pas d'eau directement sur l'appareil quand vous lavez. Ceci pourrait causer un court-circuit.

- N'employez aucune laque d'aérosol ou près de l'unité d'intérieur. Ce produit chimique peut adhérer sur l'aileron d'échangeur de chaleur et bloquer l'écoulement de l'eau d'évaporation pour vidanger la casserole. L'eau se laissera tomber sur le ventilateur tagential et causera l'eau à l'éclaboussure dehors à partir de l'unité d'intérieur.

- Débranchez votre appareil et coupez l'interrupteur pendant le nettoyage parce que la haute vitesse de l'évantail qui est à l'intérieur de l'appareil, peut poser un danger.

- Coupez l'interrupteur lors que l'appareil n'est pas en marche pour une longue période.

- Ne montez pas sur l'appareil d'extérieur et ne posez aucun objet dessus.

- Ne posez aucun récipient d'eau tel qu'un vase sur l'appareil d'extérieur afin d'éviter tout contact avec l'eau. L'eau pourrait endommager l'isolant à l'intérieur de l'appareil et causer un court-circuit.

- Ne mettez pas de plantes directement sous l'arrivée d'air car ceci est mauvais pour vos plantes.

• Lorsque vous utilisez votre appareil avec portes et fenêtres ouvertes, (l'humidité est toujours supérieure à 80%) et avec le volet d'air poussé vers le bas ou bougeant automatiquement pour une période prolongée, l'eau va se condenser sur le volet d'air et gouttera. Ceci endommagera vos meubles. C'est pourquoi il est recommandé de ne pas utiliser l'appareil dans de telles conditions pendant un long moment.
• Lorsque la chaleur régnant dans la pièce dépasse la capacité de refroidissement ou de chauffage de l'unité (par exemple : Nombreuses personnes entrant dans la pièce, utilisation d'appareils de chauffage, etc.), la température programmée ne peut pas être atteinte.

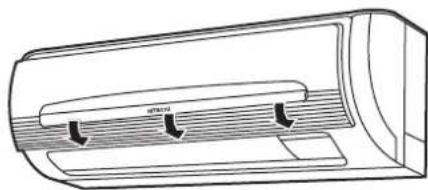

APPAREIL D'INTÉRIEUR

Afin d'empêcher la poussière de pénétrer dans l'appareil d'intérieur. (vous référer à la page 68)

Grille frontale

Clignotants De L'appareil D'interieur

Clignotant lumineux indiquant les conditions d'utilisation. (vous référer à la page 53)

Volet Horizontal • Volet Vertical (Sortie D'Air) (vous référer à la page 59)

Télécommande

Pour envoyer un signal d'utilisation à l'appareil d'intérieur, pour faire fonctionner les deux appareils. (vous référer à la page 54)

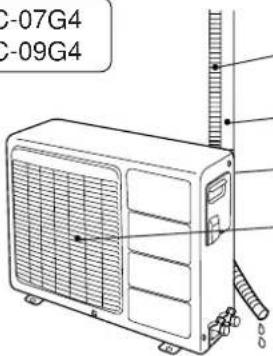

UNITE D'EXTÉRIEUR

RAC-07G4 RAC-09G4

C-07G4 C-09G4

Tuyau D'écoulement

L'eau condensée est évacuée vers l'extérieur.

Cable de raccordement et isolation pour tuyauterie

Entrée D'air (Derriere, Côté gauche)

Sortie D'Air

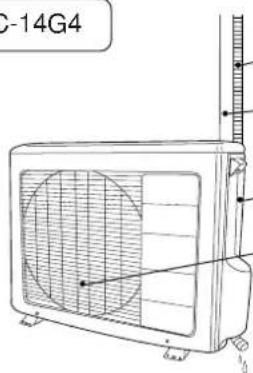

RAC-14G4

C-14G4

Tuyau D'écoulement

L'eau condensée est évacuée vers l'extérieur.

Cable de raccordement et isolation pour tuyauterie

Entrée D'air (Derriere, Côté gauche)

Sortie D'Air

NOM DU MODÈLE ET DIMENSIONS

MODÈLE	LONGUEUR (mm)	HAUTEUR (mm)	PROFONDEUR (mm)
RAS-07G4/09G4/14G4	780	280	210
RAC-07G4/09G4	700	570	210
RAC-14G4	750	570	280

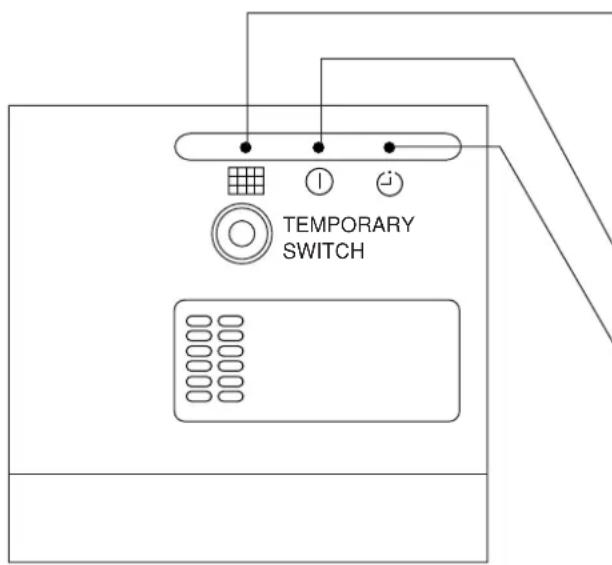

CLIGNOTANTS DU CLIMATISEUR

L'appareil ayant fonctionné pendant 100 heures, le témoin FILTRE s'allume pour signaler qu'il est temps de procéder à l'entretien du filtre. La lamp s'eteint quand L'INTERRUPTEUR DU COURANT est remis a "OFF" et puis "ON".

LAMPE DE FONCTIONNEMENT

Cette lampe s'allume lors du fonctionnement de l'appareil.

LAMPE DE MINUTERIE

Cette lampe est allumée lorsque la minuterie est utilisée.

INDICATEUR MODE DE FONCTIONNEMENT

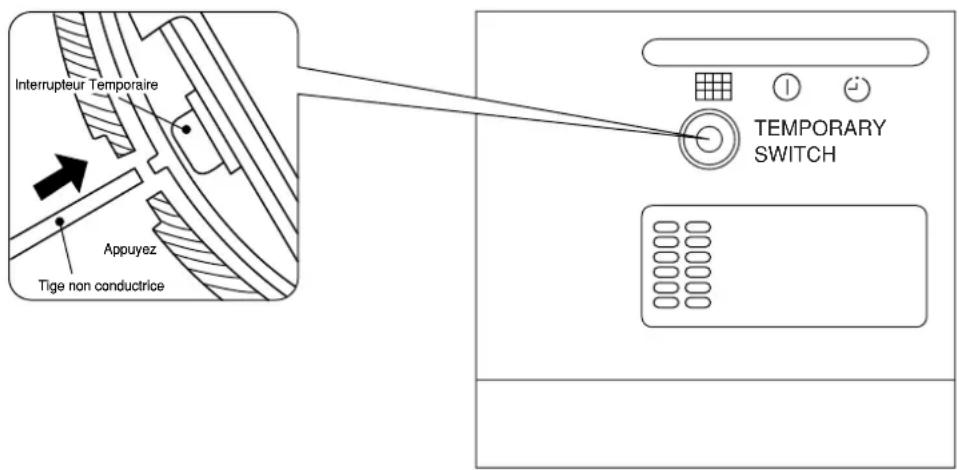

Interrupteur Temporaire Appuyez Tige non conductrice TEMPORARY SWITCH

INTERRUPTEUR TEMPORAIRE

Utilisez cet interrupteur pour mettre en route ou arrêter l'appareil lorsque la télécommande ne marche pas. [Utilisez une tige non conductrice comme un cure-dent]

• L'interrupteur temporaire déclenche le fonctionnement de l'appareil dans le mode sélectionné précédemment.
• Lorsque l'utilisation se fait en poussant l'interrupteur temporaire après que l'appareil soit arrêté, lorsqu'il est remis en marche, le fonctionnement se fait en mode automatique.

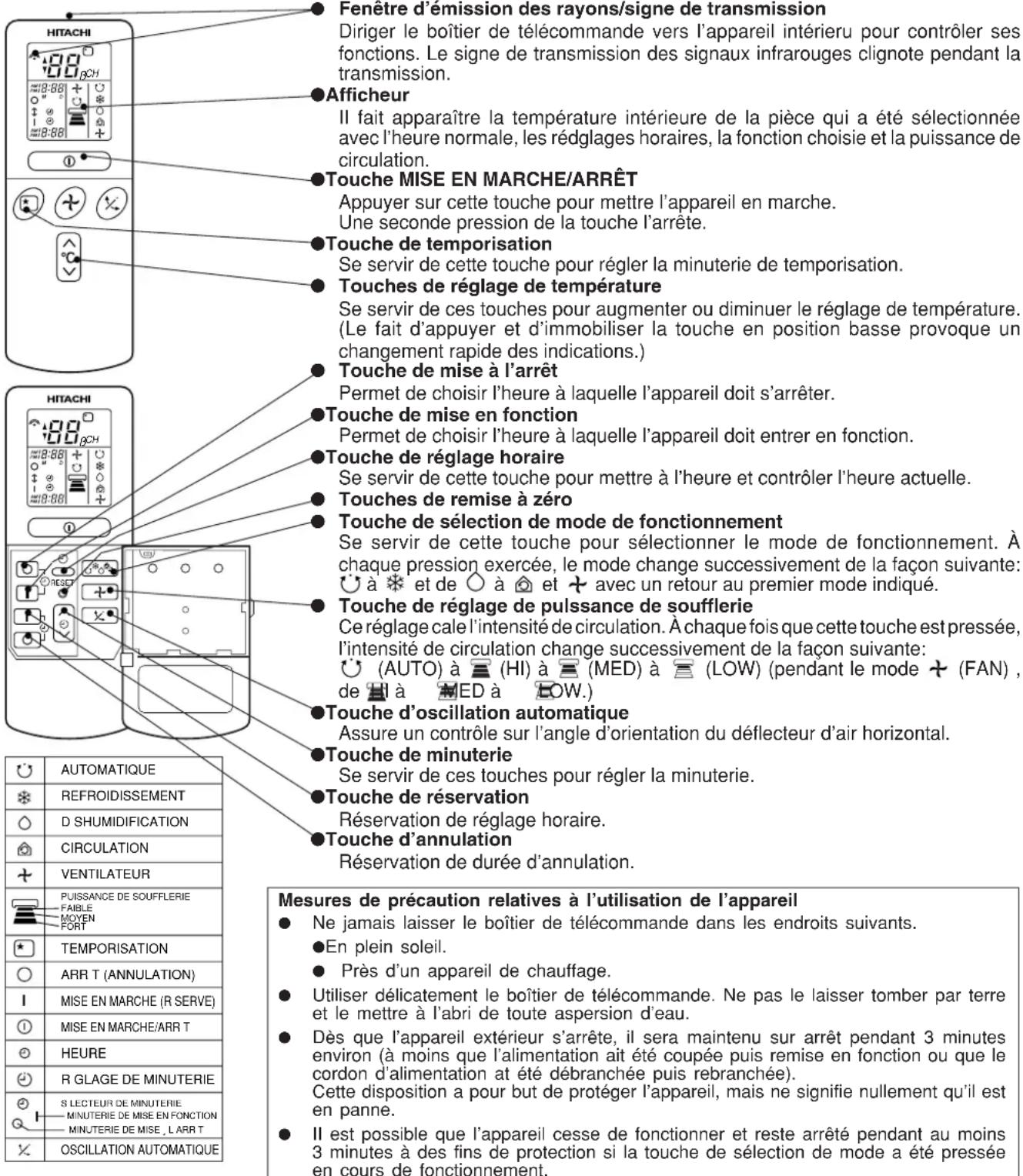

BOÎTIER DE TÉLÉCOMMANDE

• Il permet de commander l'appareil intérieur. La limite de distance est d'environ 7 métres.
  Si l'éclairage intérieur du domicile est placé sous gestion électronique, il se peut que la portée utile des signaux de télécommande soit plus courte.
  Ce dispositif peut être fixé au mur à l'aide des accessoires fournis à cet effet. Avant de le fixer, vérifier que l'appareil intérieur peut être contrôlé par le boîtier de télécommande.
• Manipuler la télécommande avec beaucoup de précaution. Sa capacité de transmission des signaux peut être compromise si elle tombe ou se mouille.

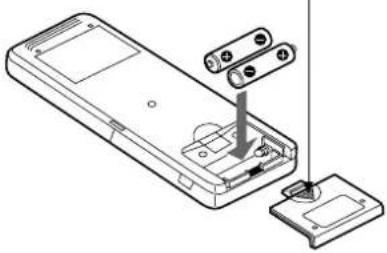

• Après avoir mis des piles neuves dans la télécommande, l'unité met environ 10 secondes avant de répondre aux commandes et de fonctionner.

HENêtre d'émission des rayons/signe de transmission Diriger le boîtier de télécommande vers l'appareil intérieur pour contrôler ses fonctions. Le signe de transmission des signaux infrarouges clignote pendant la transmission. Afficheur Il fait apparaître la température intérieure de la pièce qui a été sélectionnée avec l'heure normale, les rédglages horaires, la fonction choisie et la puissance de circulation. Touche MISE EN MARCHE/ARRÊT Appuyer sur cette touche pour mettre l'appareil en marche. Une seconde pression de la touche l'arrête. Touche de temporisation Se servir de cette touche pour régler la minuterie de temporisation. Touches de réglage de température Se servir de ces touches pour augmenter ou diminuer le réglage de température. (Le fait d'appuyer et d'immobiliser la touche en position basse provoque un changement rapide des indications.) Touche de mise à l'arrêt Permet de choisir l'heure à laquelle l'appareil doit s'arrêter. Touche de mise en fonction Permet de choisir l'heure à laquelle l'appareil doit entrer en fonction. Touche de réglage horaire Se servir de cette touche pour mettre à l'heure et contrôler l'heure actuelle. Touches de remise à zéro Touche de sélection de mode de fonctionnement Se servir de cette touche pour sélectionner le mode de fonctionnement. À chaque pression exercée, le mode change successivement de la façon suivante: ⬤ à ⬆ et de ⭕ à ⭺ et ⭺ avec un retour au premier mode indiqué. Touche de réglage de pulssance de soufflerie Ce réglage cale l'intensité de circulation. À chaque fois que cette touche est pressée, l'intensité de circulation change successivement de la façon suivante: ⬤ (AUTO) à ⭺ (HI) à ⭺ (MED) à ⭺ (LOW) (pendant le mode ⭺ (FAN) , de ⭺ à ⭺ED à ⭺LOW.) Touche d'oscillation automatique Assure un contrôle sur l'angle d'orientation du déflecteur d'air horizontal. Touche de minuterie Se servir de ces touches pour régler la minuterie. Touche de réservation Réservation de réglage horaire. Touche d'annulation Réservation de durée d'annulation. AUTOMATIQUE REFROIDISSEMENT D SHUMIDIFICATION CIRCULATION VENTILATEUR PUISSANCE DE SOUFFLERIE FAIBLE MOYEN FORT TEMPORISATION ARR T (ANNULATION) MISE EN MARCHE (R SERVE) MISE EN MARCHE/ARR T HEURE R GLAGE DE MINUTERIE SELECTEUR DE MINUTERIE MINUTERIE DE MISE EN FONCTION MINUTERIE DE MISE , L ARR T OSCILLATION AUTOMATIQUE Mesures de précaution relatives à l'utilisation de l'appareil Ne jamais laisser le boîtier de télécommande dans les endroits suivants. En plein soleil. Près d'un appareil de chauffage. Utiliser délicatement le boîtier de télécommande. Ne pas le laisser tomber par terre et le mettre à l'abri de toute aspersion d'eau. Dès que l'appareil extérieur s'arrête, il sera maintenu sur arrêt pendant 3 minutes environ (à moins que l'alimentation ait été coupée puis remise en fonction ou que le cordon d'alimentation at été débranchée puis rebranchée). Cette disposition a pour but de protéger l'appareil, mais ne signifie nullement qu'il est en panne. Il est possible que l'appareil cesse de fonctionner et reste arrêté pendant au moins 3 minutes à des fins de protection si la touche de sélection de mode a été pressée en cours de fonctionnement.

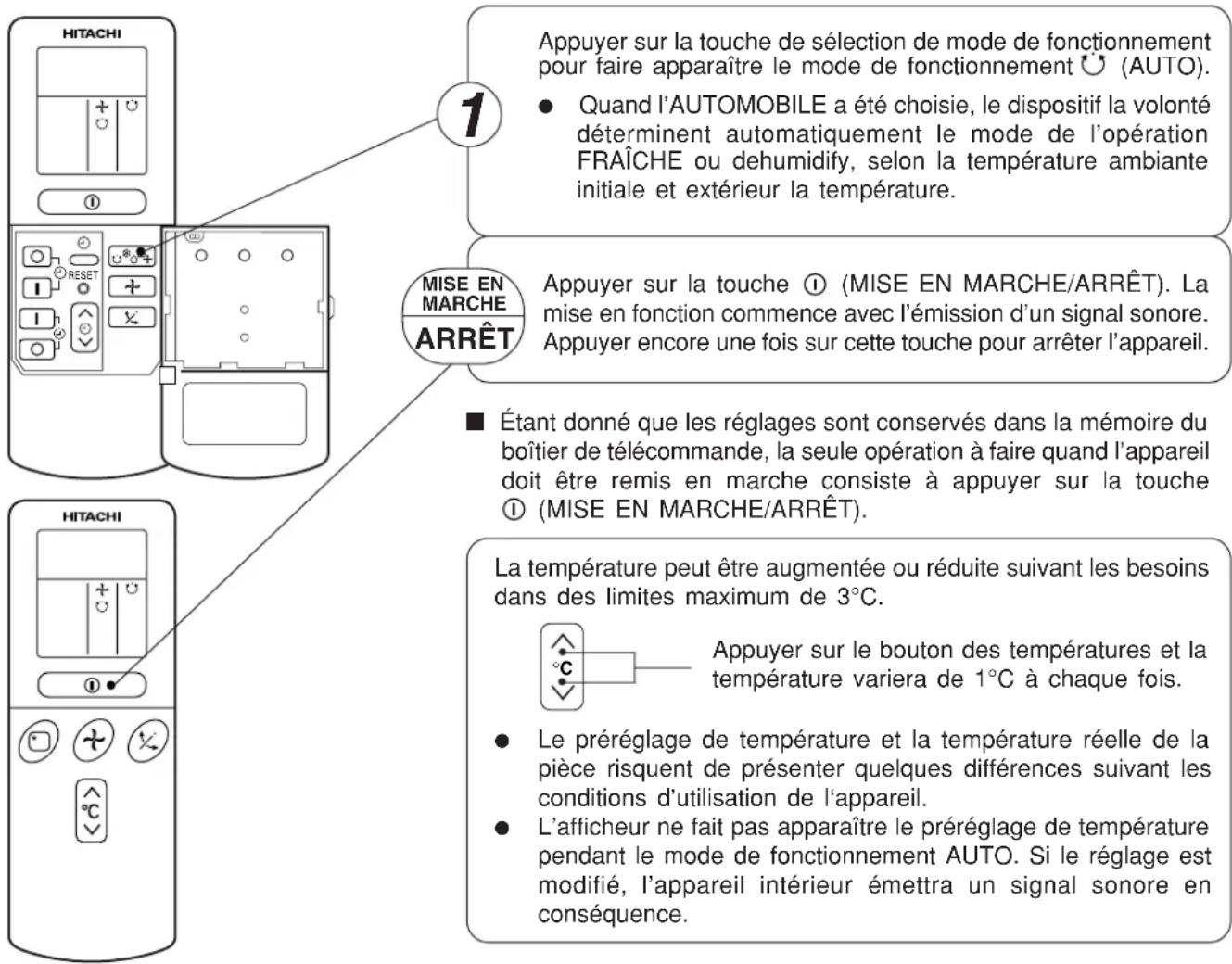

L'appareil détermine automatiquement le mode de fonctionnement, REFROIDISSMENT ou DÉSHUMIDIFICATION, en fonction de la température initiale de la pièce. Le mode sélectionné ne change pas avec les variations de température de la pièce.

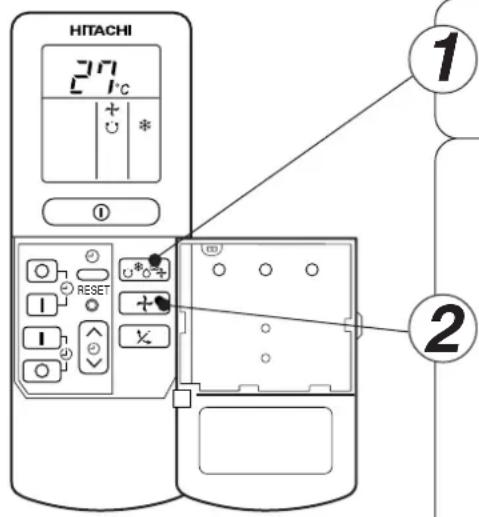

HITACHI 1 Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement Ⓧ (AUTO). • Quand l'AUTOMOBILE a été choisie, le dispositif la volonté déterminent automatiquement le mode de l'opération FRAÎCHE ou dehumidify, selon la température ambiante initiale et extérieur la température. MISE EN MARCHE ARRÊT Appuyer sur la touche Ⓡ (MISE EN MARCHE/ARRÊT). La mise en fonction commence avec l'émission d'un signal sonore. Appuyer encore une fois sur cette touche pour arrêter l'appareil. ■ Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche Ⓞ (MISE EN MARCHE/ARRÊT). HITACHI La température peut être augmentée ou réduite suivant les besoins dans des limites maximum de 3°C. Appuyer sur le bouton des températures et la température variera de 1°C à chaque fois. • Le préréglage de température et la température réelle de la pièce risquent de présenter quelques différences suivant les conditions d'utilisation de l'appareil. • L'afficheur ne fait pas apparaître le préréglage de température pendant le mode de fonctionnement AUTO. Si le réglage est modifié, l'appareil intérieur émettra un signal sonore en conséquence.

■CONDITIONS D'UTILISATION EN MODE AUTOMATIQUE

- Le mode de fonctionnement choisi ne changera pas lors de l'utilisation même si la température de la pièce varie.

TEMPÉRATURE INITIALE DE LA PIÈCE (APPROXIM.)	FONCTION	RÉGLAGE DE TEMPÉRATURE	CIRCULATION
Au-dessus de 27°C	REFROIDISSMENT	27°C	“FORT” à la mise en fonction, “FAIBLE” après que le préréglage de température ait été atteint.
À 16 ~ 27°C	DÉSHUMIDIFICATION	Sensiblement infénieur à la température ed la pièce.	FAIBLE

L'appareil peut être utilisé en mode de réfrigération quand la température extérieure se situe entre 22 et 42°C.

Si le taux d'humidité intérieur est particulièrement élevé (supérieur à 80°C), une formation de gel risque de se produire sur la grille de refoulement d'air de l'appareil intérieur.

HITACHI 27°C + U * ① ②

Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement ✉ (REFROIDISSEMENT).

Régler l'intensité de circulation désirée avec la touche + (PUISSANCE DE SOUFFLERIE) de la soufflerie (l'afficheur fait apparaître le réglage effectué).

(AUTO)

: L'intensité de circulation est réglé sur "FORT" à la mise en fontion puis se commute automatiquement sur "MOYEN" dès que la température préréglée est atteinte.

(FORT)

: Réglage économique parce qu'il permet de refroidir rapidement l'interieur de la pièce.

(MOYEN) : Mode de fonctionnement silencieux.

(FAIBLE) : Mode de fonctionnement encore plus silencieux.

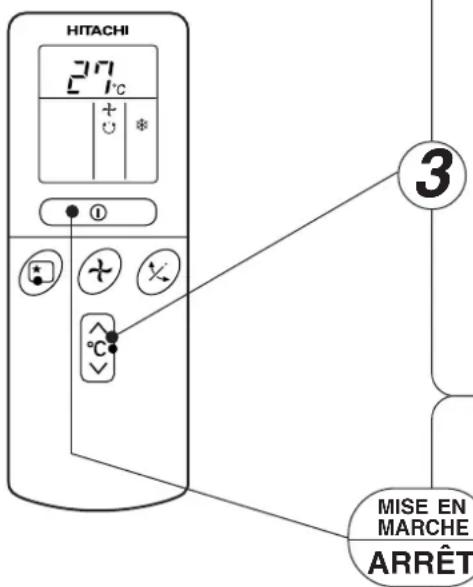

HITACHI 27°C + * ① 3 MISE EN MARCHE ARRÊT

Régler la température intérieure de la pièce désirée avec les touches de réglage TEMPÉRATURE (l'afficheur fait apparaître le réglage qui est effectué).

Les limités de reglage 25-28°C sonr recommaroles pour obterür le refroidissement de la pièce si le reglage de température csr jair sur 27°, la température intérreure de la pièce sera contrôlée aux environs de 27°C.

Le réglage de température et la température réelle de la pièce risquent de présenter quelques différences suivant les conditions d'utilisation de l'appareil.

Appuyer sur la touche ① (MISE EN MARCHE/ARRÊT). Le mode de réfrigération est appliqué et confirmé par l'émission d'un signal sonore. Appuyer encore une fois sur cette touche pour arrêter l'appareil. Le mode de réfrigération n'entre pas en fonction quand le réglage de température est supérieur à la température actuelle de la pièce (bien que le témoin RUN soit allumé). Le mode de réfrigération est appliqué dès que la température est réglé plus bas que la température réelle de la pièce.

- Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche ① (MISE EN MARCHE/ARRÊT).

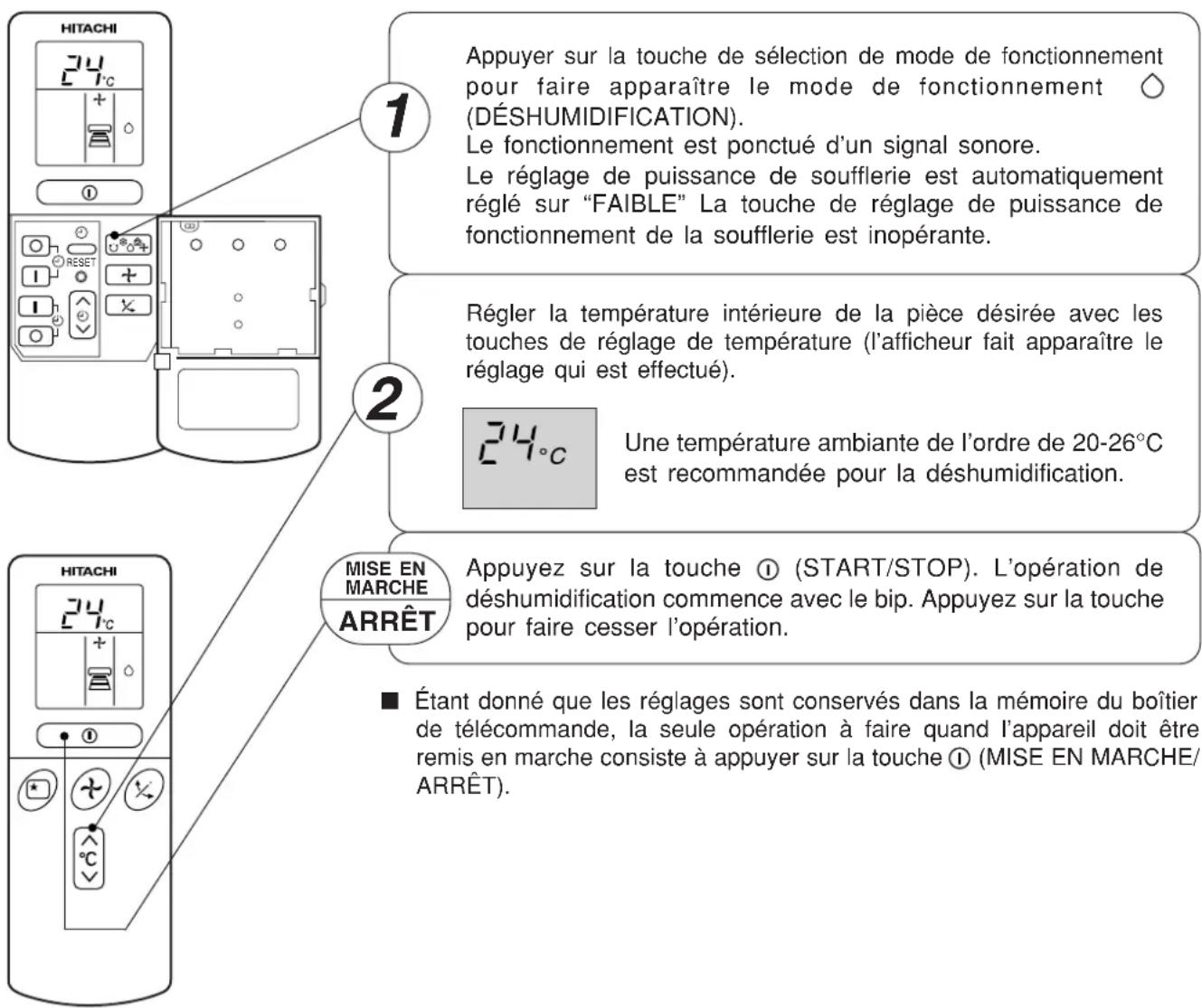

L'appareil peut être utilisé pour commander une déshumidification quand la température intérieure de la pièce est supérieure à 16°C. Quand la température est inférieure à 15°C, la fonction de déshumidification ne peut pas être appliquée.

1 Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement ◇ (DÉSHUMIDIFICATION). Le fonctionnement est ponctué d'un signal sonore. Le réglage de puissance de soufflerie est automatiquement réglé sur "FAIBLE" La touche de réglage de puissance de fonctionnement de la soufflerie est inopérante. 2 Régler la température intérieure de la pièce désirée avec les touches de réglage de température (l'afficheur fait apparaître le réglage qui est effectué). 24°C Une température ambiante de l'ordre de 20-26°C est recommandée pour la déshumidification. MISE EN MARCHE ARRÊT Appuyez sur la touche ① (START/STOP). L'opération de déshumidification commence avec le bip. Appuyez sur la touche pour faire cesser l'opération. ■ Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche ① (MISE EN MARCHE/ARRÊT).

■Fonction de déshumidification

La fonction de déshumidification est exécutée suivant le réglage de température de la pièce. Quand la température intérieure de la pièce est plus haute que la température préréglée: L'appareil entreprendra une déshumidification de l'air intérieur de la pièce tout en ramenant la température de la pièce au niveau du préréglage.

Quand la température intérieure de la pièce est plus basse que la température préréglée: L'appareil entreprendra une déshumidification de l'air intérieur de la pièce avec un réglage de température intérieure de la pièce légèrement inférieur à la température actuelle de la pièce, quel que soit le réglage de température qui a été fait.

La fonction cesse (l'appareil intérieur ne pulse plus d'air dans la pièce) dès que la température intérieure de la pièce est plus basse que la température préréglée.

Il est également possible de se servir de l'appareil comme d'un simple appareil de circulation d'air. Choisir cette fonction pour assécher l'air intérieur de l'appareil intérieur quand l'été est terminé.

HITACHI 1 Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement + (VENTILATEUR). 2 Utiliser la touche + (PUISSANCE DE SOUFFLERIE). MISE EN MARCHE ARRÊT Appuyer sur la touche ① (MISE EN MARCHE/ARRÊT). Le mode de circulation d'air est appliqué et confirmé par l'émission d'un signal sonore. Appuyer encore une fois sur cette touche pour arrêter l'appareil.

VITESSE DE FONCTIONNEMENT DE VENTILATEUR (AUTOMATIQUE)

… Lorsque le mode de fonctionnement automatique de ventilateur est réglé en mode de refroidissement:

Cas du mode de refroidissement

• Lorsqu'il y a une grande différence entre la température ambiante et la température de réglage, le ventilateur commence à tourner à grande vitesse (HI).
• Dès que la température ambiante de la pièce atteint la température préréglée, le mode de fonctionnement de refroidissement qui fait varier la vitesse de fonctionnement du ventilateur et la température de la pièce de façon à obtenir des conditions de fonctionnement optimales et un refroidissement optimal et sain dans la pièce serait exécuté.

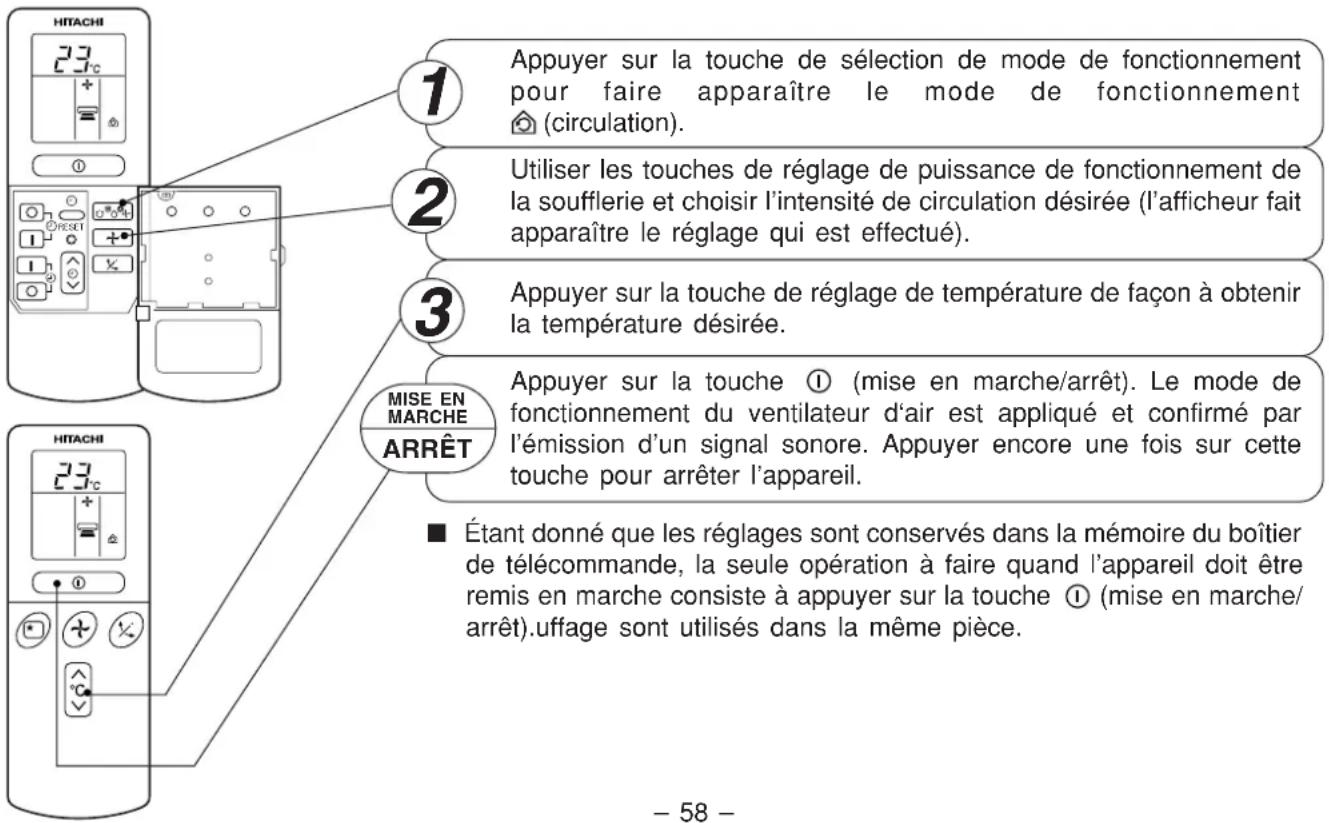

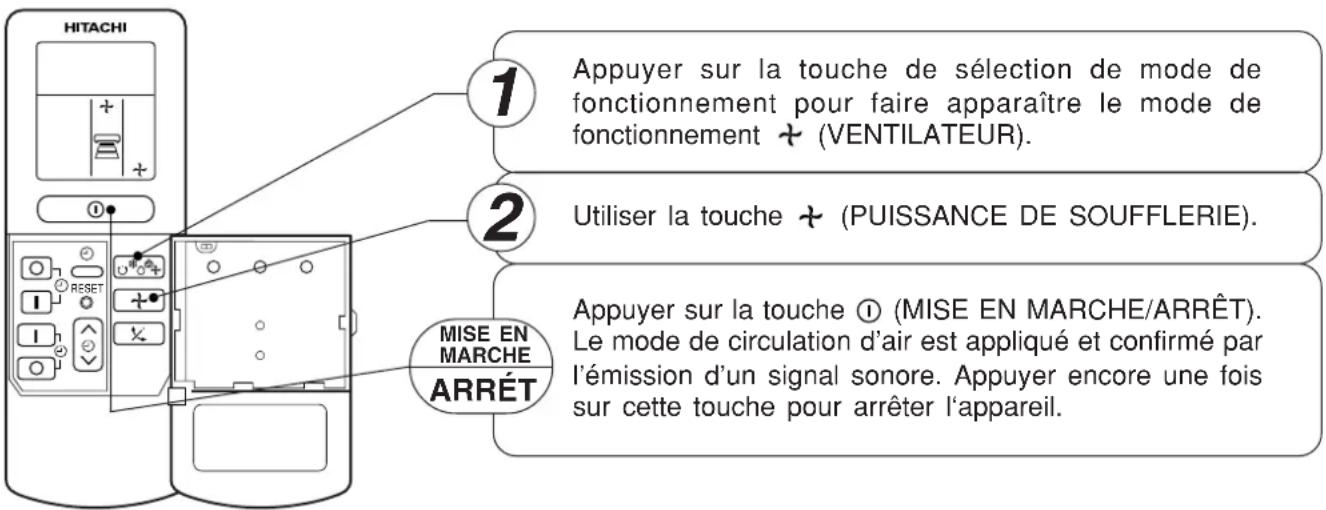

FONCTIONNEMENT EN CIRCULATION

1 Appuyer sur la touche de sélection de mode de fonctionnement pour faire apparaître le mode de fonctionnement (circulation). 2 Utiliser les touches de réglage de puissance de fonctionnement de la soufflerie et choisir l'intensité de circulation désirée (l'afficheur fait apparaître le réglage qui est effectué). 3 Appuyer sur la touche de réglage de température de façon à obtenir la température désirée. 4 Appuyer sur la touche ① (mise en marche/arrêt). Le mode de fonctionnement du ventilateur d'air est appliqué et confirmé par l'émission d'un signal sonore. Appuyer encore une fois sur cette touche pour arrêter l'appareil. ■ Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche ① (mise en marche/arrêt).uffage sont utilisés dans la même pièce. - 58 -

Le réglage d'orientation de l'air conditionné.

Le déflecteur d'air horizontal est réglé automatiquement sur l'angle qui convient à chaque mode de fonctionnement. Le déflecteur peut osciller constamment de haut en bas et peut être réglé sur un angle donné en appuyant sur la touche " ✕ (AJUSTEMENT AUTOMATIQUE)".

• Si la touche “ ✗ (AJUSTEMENT AUTOMATIQUE)” est appuyée une fois, le volet horizontal d'air bouge de bas en haut. Si la touche est appuyée à nouveau, le volet s'arrête à la position présente. Quelques secondes sont requises avant que le volet ne se mette à bouger (6 secondes).
• Le déflecteur d'air horizontal doit être utilisé seulement dans la limite de réglage comme c'est montré à droite.
• Quand le mode de fonctionnement est interoupu, le déflecteur d'air horizontal se déplace et s'arrête dans la position de fermeture de l'échappement d'air.

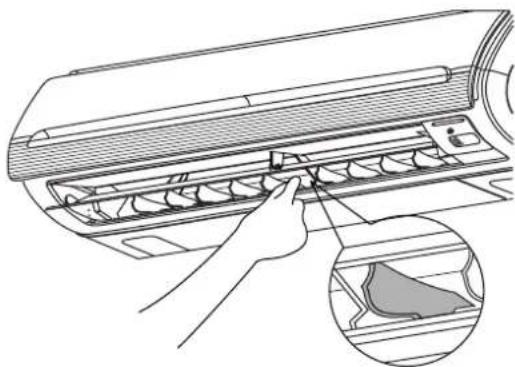

ATTENTION

●Lors du refroidissement, ne laissez pas le volet horizontal d'air bouger trop longtemps. De l'eau pourrait se condenser sur le volet horizontal et goutter.

Lorsque refroidissement, déshumidifier Vertical environ 15' environ 60'

Ajustement de l'air conditionné vers la gauche ou la droite.

Tenez le volet d'air vertical comme indiqué sur la figure et ajustez l'air conditionné vers la gauche ou la droite.

En actionnant l'unité dans l'opération de refroidissement avec les revêtements de déflecteur d'air vers le bas et se déplacer automatiquement pendant une longue période de temps, l'eau condensera sur l'air déflecteur et égouttement vers le bas de temps en temps. Ceci mouillera vos meubles.

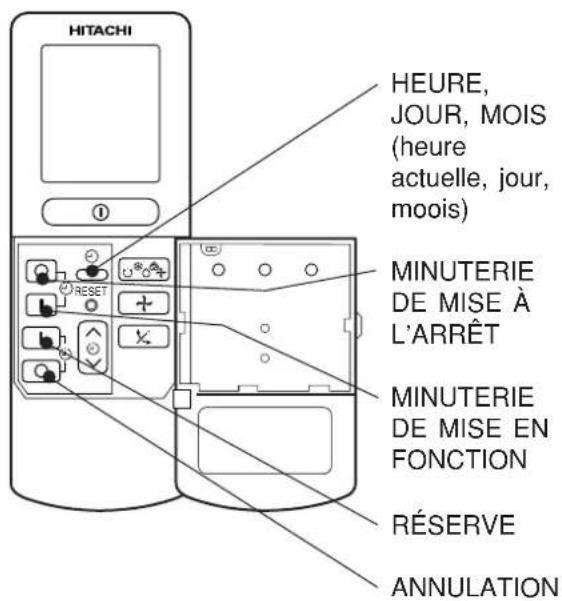

HITACHI HEURE, JOUR, MOIS (heure actuelle, jour, moois) MINUTERIE DE MISE À L'ARRÊT MINUTERIE DE MISE EN FONCTION RÉSERVE ANNULATION

Heure, jour, mois

Après avoir remplacé les piles;

1 Introduire le mois et le jour avec la touche de réglage de minuterie.

0 0 M -- D - ▶ → 3 25 - M -- D -

Minuterie de mise à l'arrêt

1 Appuyer sur la touche (minuterie de mise à l'arrêt). Le signe (arrêt) clignote dans l'afficheur.

Il est possible de faire un préréglage de mise à l'arrêt de l'appareil à l'heure actuelle.

Minuterie de mise en fonction

- L'appareil se mettra en marche à l'heure préréglée

1 Appuyer sur la touche | (minuterie de mise en fonction) pour que le signe | (mise en fonction) clignote dans l'afficheur.

Minuterie de mise en fonction/mise à l'arrêt

●L'appareil entrera en fonction (s'arrêtera) et s'arrêtera (entrera en fonction) aux heures préréglées.
- La commutation se produit tout d'abord pour l'heure préréglée qui apparaît en premier.
- La flèche qui apparaît dans l'afficheur indique dans quel ordre les opérations de commutation se déroulent.

1 Appuyer sur la touche ○ (minuterie de mise à l'arrêt) pour que le signe ○ (arrêt) clignote.

2 Introduire l'heure de mise à l'arrêt avec la touche de minuterie. Appuyer sur la touche I (réservation).

3 Appuyer sur la touche 1 (minuterie de mise en fonction) pour que le signe ○ (arrêt) clignote et que le signe I (mise en fonction) clignote.

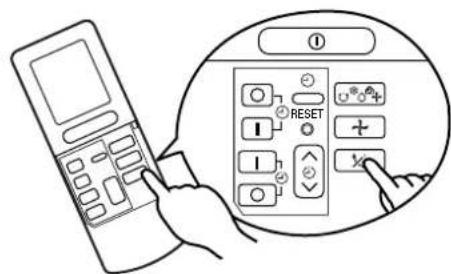

Comment annuler une programmation

Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche ○ (ANNULATION).

La marque ⏻ (RÉSERVE) s'éteint en même temps qu'un signal sonore est émis et le témoin ⏻ (MINUTERIE) s'éteint aussi dans l'appareil intérieur.

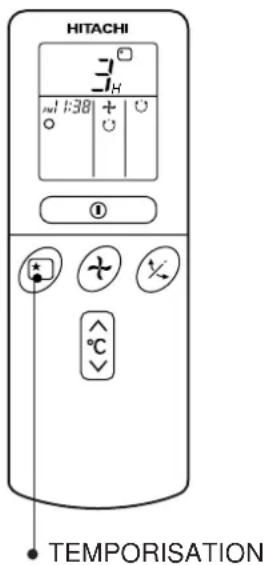

MESURE DE PRÉCAUTION

Un seul mode de minuterie peut être utilisé à la fois: mise à l'arrêt, mise en fonction et mise en fonction/mise à l'arrêt.

2 Appuyer sur la touche ⏻ (HEURE)..

3 Introduire l'heure avec la touche de réglage de minuterie.

4 Appuyer encore une fois sur la touche ⏻ (HEURE).

Exemple: L'heure actuelle est 13h30.

- L'indication horaire disparaît automatiquement dans la 10 seconde qui suit.

- Appuyer deux fois de suite sur la touche ⏻ (HEURE) pour vérifier l'heure qu'il est.

Ceci termine les opérations de mise à l'heure de l'horloge.

2 Introduire l'heure de mise à l'arrêt avec la touche de minuterie.

3 Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche (RÉSERVE). La marque (ARRÊT) s'allume au lieu de clignoter et la marque (RÉSERVE) s'allume. Un signal sonore est émis et le témoin (MINUTERIE) s'allume dans l'appareil intérieur.

Exemple: L'appareil s'arrêtera à 23h00.

Ceci conclue les réglages de mise à l'arrêt de l'appareil par minuterie d'arrêt.

2 Introduire l'heure de mise en fonction avec la touche de minuterie.

3 Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche I (RÉSERVE). La marque I (MISE EN FONCTION) s'allume au lieu de clignoter et la marque ⚙️ (RÉSERVE) s'allume. Un signal sonore est émis et le témoin ⚙️ (MINUTERIE) s'allume dans l'appareil intérieur.

Exemple:

L'appareil se mettra automatiquement en marche plus tôt, pour atteindre la température pré-réglée à 7h00.

Ceci conclue les réglages de mise en fonction de l'appareil par minuterie de mise en fonction.

4 Introduire l'heure de mise en fonction avec la touche de minuterie.

5 Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche | (RÉSERVE). La marque | s'allume au lieu de clignoter et la marque ⏻ (RÉSERVE) s'allume. Un signal sonore est émis et le témoin ⏻ (MINUTERIE) s'allume dans l'appareil intérieur.

L'appareil s'arrêtera à 22h30, puis il se mettra automatiquement en marche plus tôt, pour atteindre la température pré-réglée à 7h00. Ceci conclue les réglages de mise en fonction/d'arrêt de l'appareil par minuterie de mise en fonction/d'arrêt.

• La minuterie peut être utilisée de trois façons différentes: en minuterie de mise à l'arrêt, en minuterie de mise en fonction et en minuterie marche/arrêt (arrêt/marche). Mettre d'abord l'horloge à l'heure parce que ce réglage sert de référence.
• Étant donné que les réglages horaires sont conservés dans la mémoire du boîtier de télécommande, la seule opération qui vous incombe pour réutiliser les réglages horaires actuels consiste à appuyer sur la touche I (RÉSERVE).

Mettre tout d'abord l'horloge à l'heure car son réglage sert de référence par la suite (se reporter aux pages pour obtenir de plus amples détails sur la façon de mettre l'horloge à l'heure). Appuyer sur la touche ☐ (TEMPORISATION) pour que les indications de l'afficheur changent de la façon suivante.

HITACHI 3° 1:38 + - °C TEMPORISATION

Mode	Indication
Minuterie de temporisation	1 heure → 2 heures → 3 heures → 7 heuresAnnulation de la fonction minuterie de temporisation←

Minuterie de temporisation: L'appareil intérieur fonctionnera pendant le nombre d'heures programmé (1, 2, 3 ou 7) puis s'arrêtera. Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche ☐. Les renseignements relatifs à la minuterie apparaissent dans le boîtier de télécommande.

Le témoin MINUTERIE ⏻ s'allume en même temps qu'un signal sonore est émis de l'appareil intérieur.

Dès que la fonction de minuterie de temporisation a été réglée, l'afficheur fait apparaître l'heure de mise à l'arrêt.

Exemple: Quand un réglage de 3 heures est programmé à la minuterie de temporisation à 23h38, l'heure de mise à l'arrêt sera 2h38.

L'appareil intérieur s'arrêtera par l'intermédiaire de la minuterie de temporisation puis se mettra en fonction par l'intermédiaire de la minuterie de mise en fonction.

1 Faire les réglages de la minuterie de mise en fonction.

2 Appuyer sur la touche Ⓞ (TEMPORISATION) et faire les réglages nécessaires de la minuterie de temporisation.

2 H AM 1:38 ○ ↓ I AM 6:00

Exemple :

Dans ce cas, l'appareil s'arrêtera dans 2 heures (à 1h38) et se mettra en marche tôt pour que la température préréglée soit presque atteinte le lendemain matin à 6 heures

Comment annuler une programmation

Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil intérieur et appuyer sur la touche ○ (ANNULATION).

La marque ⚙ (RÉSERVE) s'éteint en même temps qu'un signal sonore est émis et le témoin ⏻ (MINUTERIE) s'éteint aussi dans l'appareil intérieur.

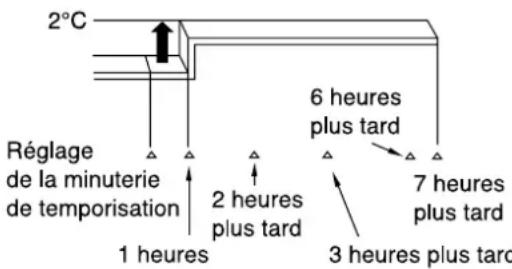

Explication relative à la minuterie de temporisation

L'appareil contrôle l'intensité de circulation et la température intérieure de la pièce en mode automatique de façon à assurer à la fois un fonctionnement silencieux et approprié à la santé de l'utilisateur.

Il est ainsi possible de programmer la minuterie de temporisation pour commander une mise à l'arrêt 1, 2, 3 ou 7 heures plus tard. L'intensité de circulation et la température intérieure de la pièce seront contrôlées de la façon expliquée ci-dessous.

Fonctionnement en mode de minuterie de temporisation

Mode de fonctionnement	Fonctionnement
Modes de réfrigération et de “ * ” déshumidification “ ◊ ”	La température ambiante sera inférieure de 2°C à la température de réglage et la dessus du ventilateur (FAN SPEED) sera réglé sur LOW (lent) 1 heures après le réglage du minuteur de mise en veille.
Ventilateur “ + ”	Le réglage de la température ambiante et de la vitesse du ventilateur possède plusieurs positions.

MESURE DE PRÉCAUTION

• Vous ne pouvez pas activer le minuteur de mise en veille si la date ou l'heure en cours n'a pas été réglée auparavant.
• Si vous réglez le minuteur de mise en veille après le minuteur éteint-, allumé/éteint- ou éteint/allumé, le minuteur de mise en veille s'activera au lieu du minuteur éteint-, allumé/éteint- ou éteint/allumé.
• Aucun autre minuteur ne peut être réglé tant que le minuteur de mise en veille est actif.
• L'angle des décalages horizontaux de déflecteur d'air vers le haut d'automatiquement après trois heures sur le sommeil opération de temporisateur.
• Le ventilateur s'arrêtera pendant un moment si la température ambiante extensions plaçant la température.

COMMENT REMPLACER LES PILES DU BOÎTIER DE TÉLÉCOMMANDE

1 Retirer le couvercle en procédant de la façon représentée sur l'illustration ci-contre et retirer les piles usées.

2 Installer des piles neuves. Le sens dans lequel les piles sont disposées doit correspondre aux repères qui se trouvent dans le boîtier de télécommande.

ATTENTION

1. Ne jamais mélanger des piles usées et des piles ni des piles de différentes marques.
2. Retirer les piles du boîtier de télécommande quand celui-ci est appelé à ne pas être utilisé pendant deux ou trois mois.

Appuyer sur le couvercle et le faire coulisser en agissant dans la direction indiquée par la flèche.

Température De La Piece Appropriée

Une température trop basse est mauvaise pour la santé et favorise le gaspillage d'énergie.

Installez des rideaux ou des volets

Il est possible de réduire l'entrée de la chaleur extérieure en installant rideaux ou volets.

Ventilation

Avertissement

Ne fermez pas la pièce pendant trop longtemps. A l'occasion, ouvrez la porte et les fenêtres

pour renouveler l'air dans la pièce.

Utilisation efficace de la minuterie

La nuit, veuillez utiliser le mode de fonctionnent de OFF ou ON minuterie en même temps que la minuterie de reveil matin. Cela vous permettra d'avoir une température de chambre agréable. Veuillez utiliser la minuterie efficacement.

N'oubliez pas de nettoyer le filtre à air

Un filtre à air poussiéreux réduit le volume d'air et l'efficacité du refroidissement. Pour empêcher tout gaspillage d'énergie, veuillez nettoyer votre filtre toutes les deux semaines.

Assurez-vous qu'une température appropriée est sélectionnée pour les bébés et les enfants

Soyez prudent avec la température de la pièce et la direction de l'arrivée d'air, lorsqu'un bébé, un enfant, ou une personne âgée est présent.

L'air Conditionné Et Les Sources De Chaleur Dans La Pièce

Attention

Si la quantité de chaleur dans la pièce surpasse de beaucoup la capacité de refroidissement du climatiseur (par exemple, plus de gens entrant dans la pièce, utilisant des appareils de chauffage et etc.) la température sélectionnée ne peut être atteinte.

Utilisation Interrompue Pendant Une Longue Période De Temps

Lorsque l'appareil d'intérieur n'est pas utilisé pendant une longue période de temps, veuillez couper le courant général. Si le courant général est sous utilisation, l'appareil d'intérieur consommera à peu près 8W pour contrôler le circuit même en mode "ARRÊT".

À L'ARRÊT

En Cas D'éclair

Avertissement

Pour protéger l'appareil en cas d'éclairs, veuillez arrêter d'utiliser l'appareil et retirer la prise du courant.

Interférence Des Produits Électriques

Attention

Pour éviter l'interférence de bruit, placez svp l'unité d'intérieur et son contrôleur à distance au leat 1m loin des produits electrical.

Lampe fluorescente d'Inverseur-type. Pour empêcher l'endroit au moins 1m d'interférence parti. TV

ATTENTION

Seuls des personnes agréées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

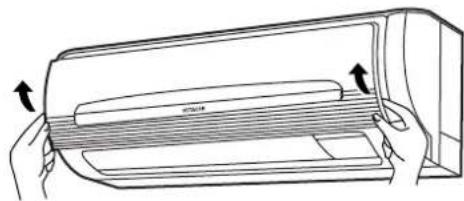

Ouvrez le panneau frontal.

●Tirez le panneau frontal en tenant les deux extrémités des deux mains.

Enlevez les filtres.

- Poussez vers le haut pour déclencher les attaches et retirez le filtre.

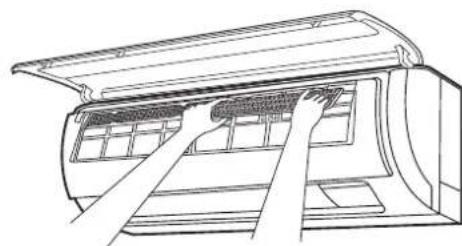

Attacher les filtres nettoyants et désodorisants au filtre.

- Attachez les filtres nettoyants et désodorisants au panneau en poussant gentiment ses deux extrémités et en les relâchant après leur insertion dans le panneau du filtre.

Ne pliez pas le filtre nettoyant et désodorisant car cela pourrait endommager la structure.

Attachez les filtres.

• Attachez les filtres en vous assurant que la surface indiquant "FRONT" est bien tournée vers l'avant.

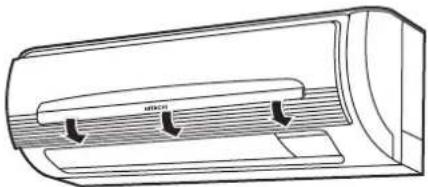

• Après attachement des filtres, poussez le panneau frontal à la position marquée de trois flèches, comme la figure l'indique, et fermez-le.

• Pour enlever les filtres à air nettoyants et désodorisants, veuillez suivre la procédure ci-dessus.
• La capacité de refroidissement diminue légèrement et la vitesse de refroidissement ralentit lorsque les filtres nettoyants et désodorisants sont utilisés. Aussi, réglez la vitesse du ventilateur sur "HIGH" lorsque vous l'utilisez dans ces conditions.
• Les filtres nettoyants et désodorisants sont lavables et réutilisables jusqu'à 20 fois en utilisant l'aspirateur ou rincez sous l'eau du robinet. Le numéro de ce filtre nettoyant est . Veuillez indiquer ce numéro pour commander un nouvel exemplaire.
• Ne faites pas marcher le climatiseur sans filtre. La poussiere entrerait à l'intérieur du climatiseur et entraînerait des pannes.

ATTENTION

Seuls des personnes agréées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

1. FILTRE À AIR

Nettoyez le filtre car il attrappe la poussière présente dans la pièce. Au cas où le filtre à air est plein de poussière, le flux d'air diminuera et la capacité de refroidissement en sera réduite. De plus, l'appareil deviendra bruyant. Veuillez vous assurer que vous nettoyez le filtre suivant la méthode décrite ci-dessous.

PROCEDURE

1 Ouvrez le panneau frontal et retirez le filtre

●Levez gentiment et retirez le filtre nettoyant et désodorisant du cadre du filtre à air.

2 Aspirez la poussière du filtre à air et du filtre nettoyant et désodorisant en utilisant un aspirateur. S'il y a trop de poussière, rincez sous l'eau du robinet et brossez gentiment à l'aide d'une brosse douce. Laissez le filtre sécher à l'ombre.

3 - Réinsérez le filtre nettoyant et désodorisant sur le cadre du filtre. Installez le filtre avec l'indication "FRONT" vers l'avant et insérez-les dans leur position originelle. - Après attachement des filtres, poussez le panneau frontal à la position marquée de trois flèches, comme la figure l'indique, et fermez-le.

- Le filtre nettoyant et désodorisant doit être nettoyé une fois par mois ou plus si vous remarquez une surcharge. En cas d'usage excessif, il peut perdre de sa fonction désodorisante. Pour une performance maximale, il est recommandé de le remplacer tous les 3-6 mois selon les besoins d'application.

ATTENTION

• Ne lavez pas avec de l'eau chaude à plus de 40°C. Le filtre rétrécirait.
• Lorsque vous le lavez, secouez les gouttelettes d'eau complètement et laissez le sécher à l'ombre; ne pas exposer au soleil. Le filtre rétrécirait.
• N'utilisez pas de détergent sur le filtre nettoyant et désodorisant car certains détergents pourraient entraîner une détérioration des propriétés électrostatiques du filtre.

2. Panneau frontal lavable

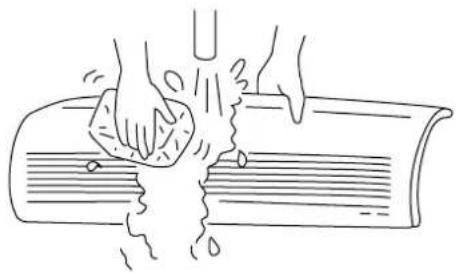

• Retirez le panneau frontal et lavez à l'eau claire. Nettoyez la grille d'aspiration avec un épouge doux. Nettoyez soigneusement la grille d'aspiration avec l'eau propre surtout après l'usage de détergent neutre.
• Lorsque le panneau frontal n'est pas retiré, essuyez-le à l'aide d'un chiffon doux et sec. Essuyez la télécommande à l'aide d'un chiffon doux et sec.
• Essuyez soigneusement tout eau. Si les indicateurs ou le recevoir des signaux de l'appareil d'intérieur est mouillé, cela donnera des problèmes.

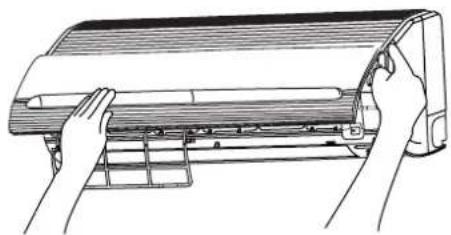

Méthode de retrait du panneau frontal Il faut tenir la grille d'aspiration avec les deux mains pour la faire détacher ou attacher.

Retrait du panneau frontal

- Lorsque le panneau frontal est entièrement ouvert des deux mains, poussez le bras droit vers l'intérieur pour le relâcher, et en fermant le panneau frontal légèrement, soulevez-le vers l'avant.

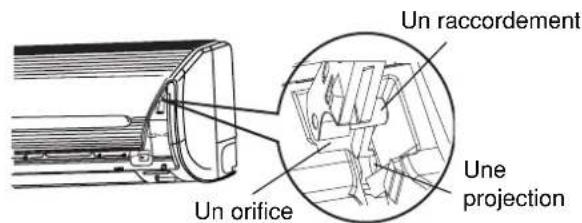

Attachment du panneau frontal

Un raccordement Un orifice Une projection

- Déplacez les projections sur le gauche et droit en mettant aux raccordements d'appareil et faire entrez ces projections dans les orifices fermement.

ATTENTION

• Il ne faut pas verser ou diriger l'eau directement sur l'appareil pendant le nettoyage parceque cela peut causer un court – circuit.
• N'utilisez jamais l'eau chand (au dessus de 40°C), le benzène, l'essence, l'acide, le dissolvant ou une brosse parceque tous cela peuvent endommager la surface en plastique et le récouvrement.

BENZINER C D CHINNER

3. MAINTENANCE APRES UNE LONGUE PERIODE D'ARRÊT

- Mettre l'appareil en mode de fonctionnement de soufflerie sur + (VENTILATEUR) et régler la puissance de la soufflerie sur "FORT", laisser fonctionner ainsi pendant une demi-journée par beau temps puis assécher complètement l'appareil.

- Débranchez la prise de courant.

Air Soufflé

ATTENTION

●Veuillez employer la ligne de la terre.

Ne placez pas la ligne de la terre près de l'eau ou intoxiquez les pipes, foudre-conducteur, ou la terre ligne de téléphone. Installation inexacte de la ligne de la terre peut causer la décharge électrique.

- Un disjoncteur devrait être installé selon l'emplacement de support de l'unité. Sans disjoncteur, le danger de sorties de décharge électrique.

IMPORTANT

Les fils en ce fil de forces sont colorés dedans accord avec le code suivant:

Vert-et-jaune : La terre

Bleu : Neutre

Brun : De phase

Comme couleurs des fils principalement le fil de cet appareil peut ne pas correspondre avec l'identification colorée d'inscriptions bornes dans votre prise, opérez comme suit:

Le fil qui est coloré vert-et le jaune doit être relié à la borne dans la prise qui est identifiée par marquez avec des lettres E ou par le symbole ⏻ de la terre ou vert ou vert-et-jaune coloré.

Le fil qui est bleu coloré doit être relié à la borne qui est marquée avec la lettre N ou le noir coloré.

Le fil qui est coloré brun doit être relié à la borne qui est identifié par la lettre L ou le rouge coloré.

NOTE

Si la corde d'approvisionnement est endommagée, il doit être remplacé par la corde spéciale procurable à centres autorisés de service/parts.

ATTENTION

Seuls des personnes agréées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

INSPECTION RÉGULIÈRE

VEUILLEZ VÉRIFIER LES POINTS SUIVANTS TOUS LES SIX MOIS OU TOUS LES ANS. CONTACTEZ VOTRE VENDEUR SI VOUS AVEZ BESOIN D'AIDE.

1		Est-ce que la ligne de terre est déconnectée ou cassée?
2		Est-ce que le support est sérieusement attaqué par la rouille et est-ce que l'appareil est stable ou mal positionné?
3		La fiche du câble d'alimentation est-elle correctement placée dans la prise?(S'assurer qu'il n'y a pas de mauvais contact entre les deux).

LORSQUE VOUS DEMANDEZ UN SERVICE APRÈS VENTE, VEUILLEZ VÉRIFIER LES POINTS SUIVANTS.

CONDITION VÉRIFIEZ	LES POINTS SUIVANTS
	●Le fusible, est-il en bon état?● Le voltage, est-il extrêmement élevé ou bas?● Est - ce que l'interupteur est sur ‘MARCHE’?
	●Le filtre à air est-il propre?●Est - ce que les rayons du soleil chauffent directement sur l'appareil d'exterieur.● Est - ce que le current d'air de l'appareil d'exterieur soit obloque?● Les portes ou les fenêtres, sont-elles ouvertes ou y-a-t'il des sources de chaleur?● La température, est-elle appropriée?

• Lors d'une utilisation lente et d'un arrêt, les phénomènes suivants peuvent se produire à l'occasion, mais ils ne sont pas totalement inadéquats.
  (1) Un bruit du réfrigérant dans le tuyau de réfrigération.
  (2) Un petit bruit de la case du ventilateur qui refroidit et se réchauffe petit à petit après arrêt.

• Une odeur sera émise par l'appareil car il a tendance à garder les odeurs comme la fumée, les aliments, les cosmétiques, et ainsi de suite. Aussi, le filtre à air et l'évaporateur doivent-ils être nettoyés régulièrement pour réduire les odeurs.

• Veuillez contacter votre vendeur immédiatement si le climatiseur ne fonctionne pas normalement après l'inspection ci-dessus. Informez votre agent du modèle de votre appareil, du numéro de série et de la date d'installation. Veuillez aussi l'informer du défaut en question.

• La source d'electrique doit être branche au voltage regimente si non l'appereil va se cases ou on ne peut pas obteuir la capabilite specifie.

Attention:

En démarrant l'appareil, il est possible qu'un changement de la luminosité se manifeste à courte échéance. Pourtant, c'est un phénomène absolument négligeable qui n'apparaît qu' avec les variateurs de lumière. Il est recommandé d'observer les conditions des centrales électriques locales.

Note

• Évitez d'employer le climatiseur de pièce pour l'opération de refroidissement quand la température extérieure est en-dessous de 21°C (70°F).
  Les températures maximum et minimum recommandées des côtés chauds et froids devraient être en tant que ci-dessous:-

		Se refroidissant
		Minimum Maximum
D'intérieur	Ampoule sèche °C	2	1
	Ampoule humide °C	1	5
Extérieur	Ampoule sèche °C	2	1
	Ampoule humide °C	1	5

MEMO
