TH 1406 WAV 107 - Machine à laver BELLAVITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Bellavita
Modèle	TH 1406 WAV 107
Capacité maximale (linge sec)	6 kg
Hauteur	85 cm
Largeur	59,6 cm
Profondeur	54 cm
Vitesse d'essorage maximale	1400 tr/min
Alimentation électrique	230 V / 50 Hz, fusible 10 A
Pression d'eau admise	1 à 10 bar
Type de chargement	Frontal (hublot)
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Rinçage, Essorage, Vidange, Prélavage
Fonctions spéciales	Rinçage supplémentaire, Arrêt cuve pleine, Repassage facile
Sécurité enfants	Oui (verrouillage des touches)
Détection des erreurs	Oui (codes Err 01 à Err 09)
Nettoyage du filtre de vidange	Tous les 2 à 3 mois
Détartrage	Recommandé si nécessaire, avec produit anticalcaire
Type de détergent	Lessive pour machine automatique (poudre ou liquide)
Assouplissant	Oui, avec siphon dédié
Vis de transport	À retirer avant utilisation (4 vis)
Raccordement eau	Arrivée d'eau froide, tuyau avec joints filtrés
Raccordement vidange	Hauteur 60-100 cm, diamètre min. 4 cm
Plage de température de lavage	Jusqu'à 90 °C
Compartiments bac à produits	3 (prélavage, lavage, assouplissant)
Pieds réglables	Oui, avec écrou de blocage

FOIRE AUX QUESTIONS - TH 1406 WAV 107 BELLAVITA

Comment installer la machine à laver Bellavita TH 1406 WAV 107 ?

Avant la première utilisation, retirez les 4 vis de transport à l'arrière à l'aide d'une clé. Insérez les caches en plastique fournis. Réglez les pieds pour stabiliser la machine. Raccordez le tuyau d'arrivée d'eau froide (pression 1-10 bar) et le tuyau de vidange (hauteur 60-100 cm). Branchez sur une prise avec terre (230 V / 50 Hz).

Comment activer la sécurité enfants ?

Pour activer le verrouillage enfants, appuyez simultanément sur le premier et le troisième bouton du bandeau de commande pendant plus de 3 secondes. Les voyants des touches de fonction clignotent. Pour désactiver, répétez la même opération.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée, que les fusibles sont en état et qu'il y a du courant. Assurez-vous que le hublot est bien fermé (vous devez entendre un clic). Appuyez sur la touche Marche/Arrêt et sélectionnez un programme autre que O (arrêt).

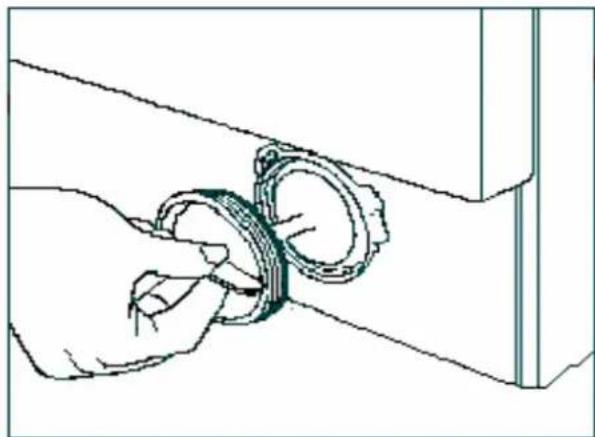

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine et fermez le robinet. Retirez la plinthe en la poussant vers le haut et en tirant. Placez un récipient sous le filtre, dévissez-le dans le sens inverse des aiguilles d'une montre. Nettoyez les impuretés, vérifiez la rotation de la pompe, puis revissez le filtre. Remettez la plinthe en place. Effectuez cette opération tous les 2 à 3 mois.

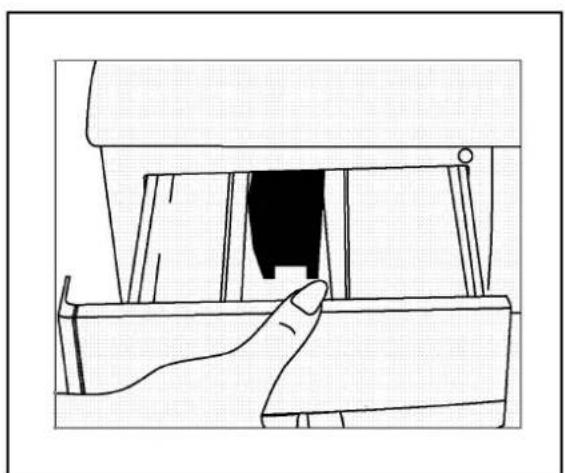

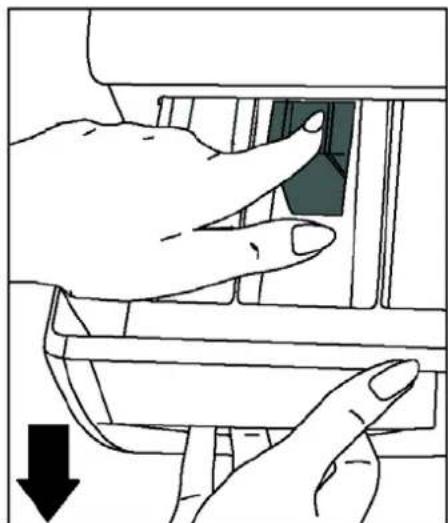

Comment nettoyer le bac à produits ?

Tirez le bac à produits jusqu'à la butée, soulevez l'avant et retirez-le complètement. Nettoyez-le à l'eau courante avec une brosse à dents usagée. Nettoyez également le siphon d'assouplissant en retirant le bouchon. Séchez et remettez en place.

Que signifie le code d'erreur Err 02 ?

Le code Err 02 indique un niveau d'eau insuffisant. Vérifiez que le robinet d'arrivée d'eau est ouvert et que la pression est suffisante. Si le problème persiste, la machine s'arrête automatiquement. Débranchez et contactez le service après-vente.

Comment utiliser la fonction Arrêt cuve pleine ?

Appuyez sur la touche correspondante. La dernière eau de rinçage n'est pas vidangée, ce qui évite le froissement du linge. Pour reprendre le cycle, appuyez à nouveau sur la même touche.

Quelle est la capacité maximale de lavage ?

La capacité maximale de charge pour le linge sec est de 6 kg. Ne dépassez pas cette limite pour éviter des vibrations excessives et un lavage inefficace.

Comment entretenir la machine en cas de gel ?

Si la machine est dans une pièce où la température peut descendre sous 0 °C, débranchez-la, fermez le robinet, déconnectez le tuyau d'arrivée d'eau et placez les tuyaux dans un récipient. Sélectionnez le programme 'Vidange', rebranchez et démarrez. Cela vide l'eau résiduelle pour éviter la formation de glace.

Quels types de détergent utiliser ?

Utilisez des lessives spécialement conçues pour machines à laver automatiques, en poudre ou liquide. Respectez les dosages indiqués sur l'emballage en fonction de la dureté de l'eau et du degré de salissure. Pour les lessives liquides, placez l'indicateur de niveau dans le compartiment n°2 et dosez selon les repères.

MODE D'EMPLOI TH 1406 WAV 107 BELLAVITA

Mode d'emploi machine à laver

TH 1406 WAV 107

SOMMAIRE

SECTION 1: AVANT UTILISATION

• Consignes de sécurité Page 2
• Recommendations Page 2

SECTION 2: INSTALLATION

• Demontage des vis de bridage Page 3
• Réglage des pieds Page 3
  Raccordement electrique Page 4
  Raccordement du tuyau d'arrivée d'eau Page 4
  Raccordement du tuyau de vidange Page 5

SECTION 3 : SPECIFICATIONS TECHNIQUES. Page 6

SECTION 4: BANDEAU DE COMMANDE Page 7

• Touche marche/arrêt Page 7
  Voyants indicateurs de fonction . Page 7
• Touches de fonction Page 8
  Manette selecteur de vitesse d'essorage...... Page 8
  Manette selecteur de programme . Page 9

SECTION 5: LAVAGE

• Préparation du lavage Page 10
• Fonctionnement de la machine Page 11
  Tableau des programmes . 14/15

SECTION 6:ENTRETIEN ET NETTOYAGE

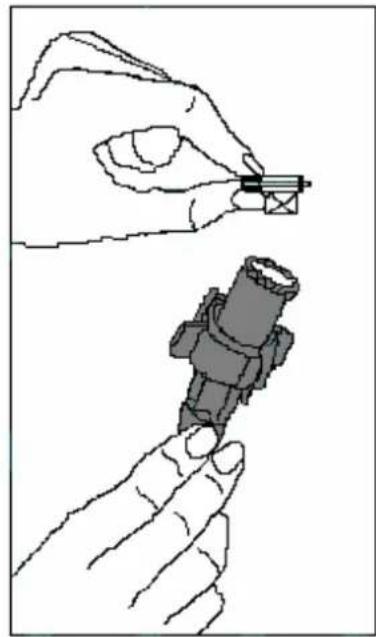

• Filtres des raccords d'arrivée d'eau Page 13
  Filtredoppe devidange Page 16
  Bac a produits Page 17
  · Siphon d'assouplissant Page 18
• Carrosserie Page 18
  Tambour
• Elimination du calcaire Page 18

• N'utilisez ni adaptateur multiple, ni rallonge.
• N'utilisez pas de prise dont le cordon est endommagé ou fissure.
• Si le cable électrique est endommagé, il doit impérativement être remplace par un technicien/agréé afin d'éviter tout risque d'électrocution.
• Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
• Ne branchez pas de prise en ayant les mains humides.
• Ne touchez jamais la machine en ayant les mains ou les pieds humides.
• N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
• Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
• La machine peut atteindre des températures élevées ; ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
• En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente/agréé le plus proche.
• N'oubliez pas que l'emballage de votre machine peut être dangereux pour les enfants.
• Ne laissez pas vos enfants jouer avec la machine.
• Ne laissez pas votre animal domestique s'approcher de la machine.
• Voiture machine doit uniquement être utilisée par desadultes et conformément aux instructions de ce manuel.
• Voitre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
• Les informations individues sur l'étiquette jointe à la machine sont basées sur des tests effectuels au programme de lavage 60^ COTON.
• L'appareil ne soit pas etre place sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.

RECOMMANDATIONS

• Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le dédTangent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
• Utilisez uniquement la fonction prélavage pour les vêtements très sales.
• Ne dépassez pas la capacité de charge maximale.

-Si vous n'utilisez pas votre machine pendant un certain temps, debranchez la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
- Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démonTEXE avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
• Retirez les vis. (Fig.2)
• Dans les orifices d'ou ont eté retirees les vis de bridage, inserez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

Fig. 1

Fig. 2

Fig. 3

REGLAGE DES PIEDS

• N'installez pas la machine sur un tapis ou des surfaces similaires.

• Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.

• Equilibrez au moyen des pieds.

• Desserrez l'écrou de réglage en plastique (Fig.4).
• Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
• Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
• Ne placez jamais de cartons, de cales en bois ou d' éléments similaires sous la machine pour compenser des irregularités de niveau du sol.

Fig.4 Fig.5

RACCORDEMENT ELECTRIQUE

• Voitre machine à laver fonctionne sous une tension de 230V / 50Hz.
• Le cable d'alimentation de votre machine est équipée d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par unElectricien qualifié.
• Notre société se dégage de toute responsabilité en cas de dommages eventuels resultant d'une'utilisation sans mise à la terre.
• Insérez la prise de la machine à une prise de la mise à la terre à laquelle vous pouvez facilement avoir accès

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

• Notre machine est prévue pour être branchée sur une arrivée d'eau froide.
• Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec contrôle) sont fournis avec le tuyau.

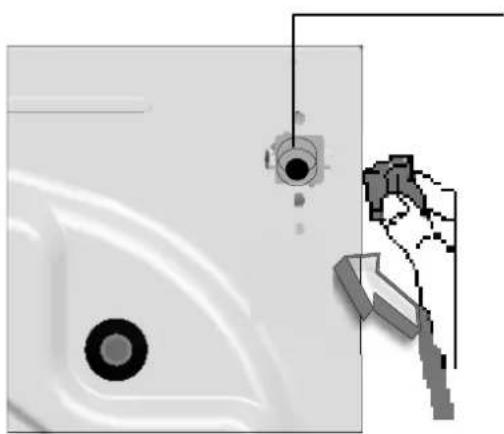

• Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrière de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtré (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié.

• Une pression d'eau de 1-10 bars assurera un fonctionnement correct de votre machine. (1 bar = plus de 8 litres/minute avec un robinet entierement ouvert).

• Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
• Verifiez que le tuyau d'arrivée d'eau n'est pas pié, fissure ou écrasé.

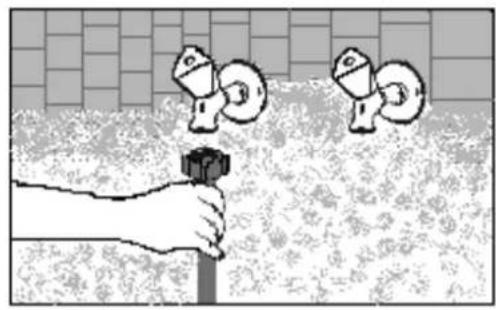

• Vissez le tuyau d'arrivée d'eau sur le robinet filtré 3"/4.

Fig.6
Arrivée d'eau froide (raccord à filtré blanc)

Fig. 7

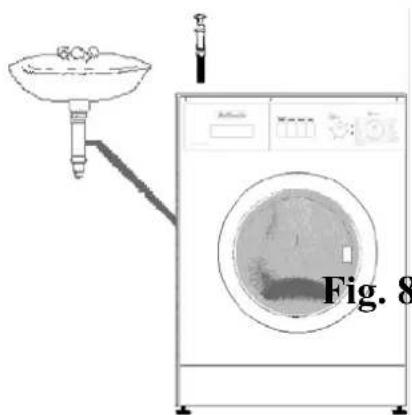

RACCORDEMENT DU TUYAU DE VIDANGE

• Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ouétiré.
• Installlez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
• L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitez tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
• Ne rallongez pas le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

	TH 1406 WAV 107
Capacité de charge maximale (linge sec) (kg)	6
Hauteur x Largeur x Profondeur (cm) 85 x 59,6 x 54
Vitesse maximale d'essorage (tr/min) 1400
Pression d'eau admise pour l'installation 1 à 10 Bar
Puisance max. absorbée	Voir plaque signalétique
Alimentation électrique Voir plaque signalétique
Fusible Voir plaque signalétique
Fiche énergie Voir fiche fournie avec notice

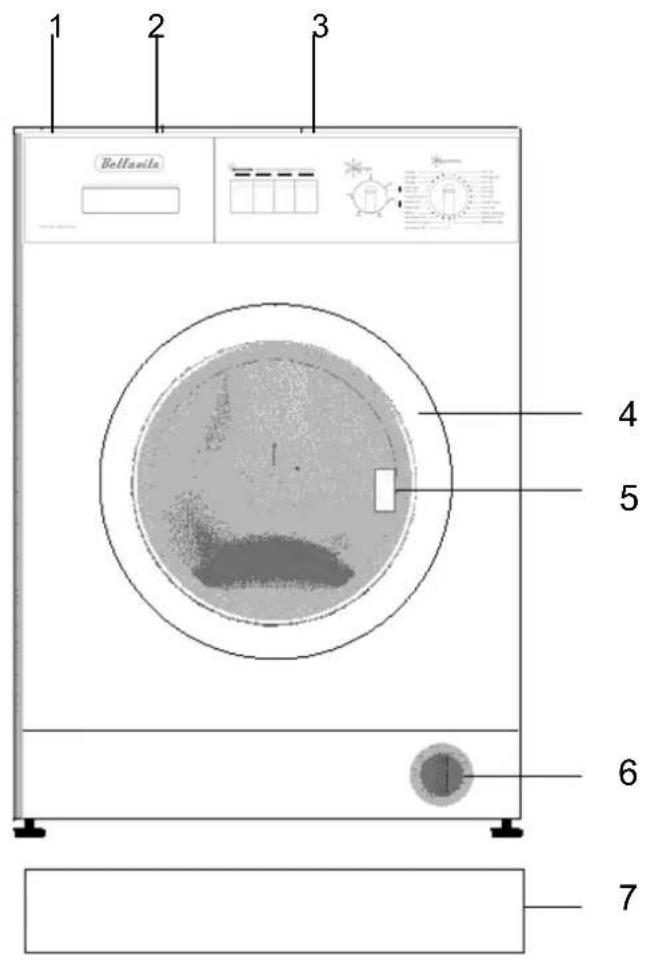

1-Plateau supérieur

2-Bac à produits

3-Bandeau de commande 7-Plinthe

4-Hublot

5-Poignée

6-Filtre de vidange

ouverture

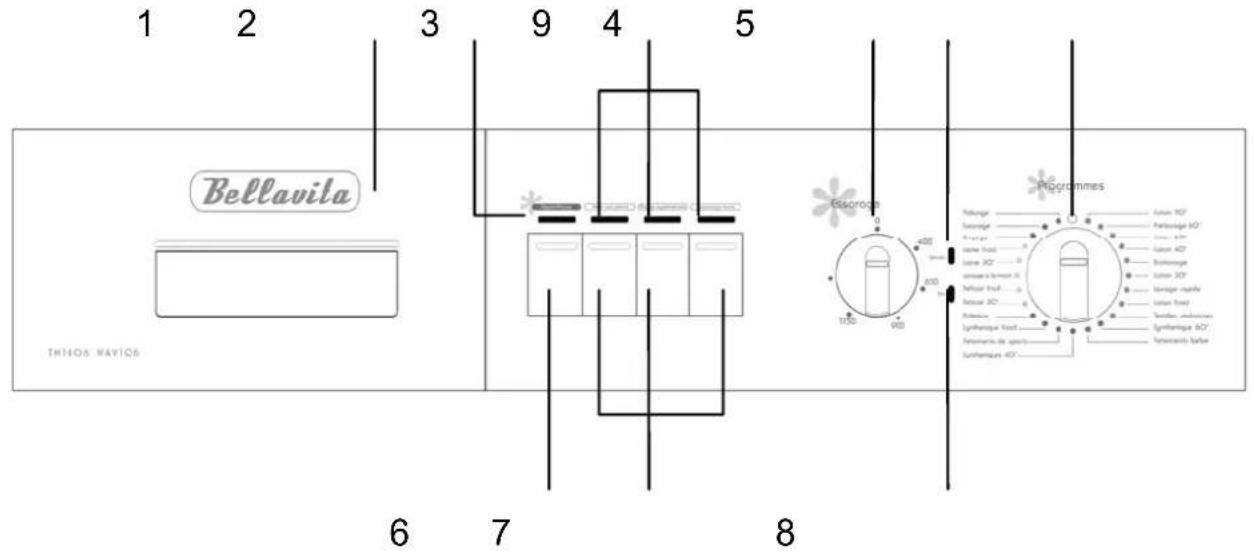

SECTION 4: BANDEAU DE COMMANDE

1-Bac à produits

6-Touche marche/arrêt

2-Voyant marche/arrêt

7-Touches de fonction

3-Voyant indicateur de fonction 8-Voyant fin de programme

4-Voyant début de programme 9-Variateur essorage

5-Selecteur

de

programme

TOUCHE DEPART/PAUSE

Pourmettre en marche et arretervoire machine et demarrer le programme selectionné.

VOYANTS INDICATEURS DE FONCTION

ue vous appuyez sur la touche marche/arrêt ou une touche de fonction, le voyant correspondant s'allume. Si vous appuyez une nouvelle fois sur la touche marche/arrêt ou une touche de fonction, ou si le cycle de la fonction selectionnée est terminé, le voyant s'éteint.

Les voyants indicateurs de fonction sont également utilisés pour le système de détction des erreurs mentionné à la section 9.

TOUCHES DE FONCTION

Rinçage supplémentaire

Rincoge suplementaire

Cette fonction vous permet de lancer un rinceage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommandee pour certains textiles

(synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la même touche.

Repassage facile

Cette fonction vous permet de faire en sorte que votre linge soit moins froissé après lavage.

ATTENTION!

Si vous avez oublié de selectionner des fonctions supplémentaires et que votre machine a démarré le lavage, appuyez sur la touche de fonction. Si levoyant s'allume, la fonction supplémentaire sera activée. Si levoyant ne s'allume pas, la fonction supplémentaire ne sera pas activée.

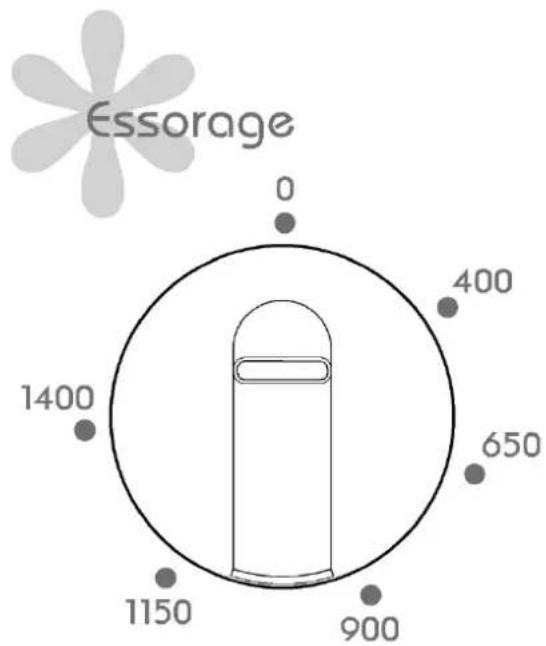

MANETTE SELECTEUR VITESSE D'ESSORAGE

Vous pouvez sélectionnez la vitesse d'essorage désiré (voir tableau des programmes) avec cette manette.

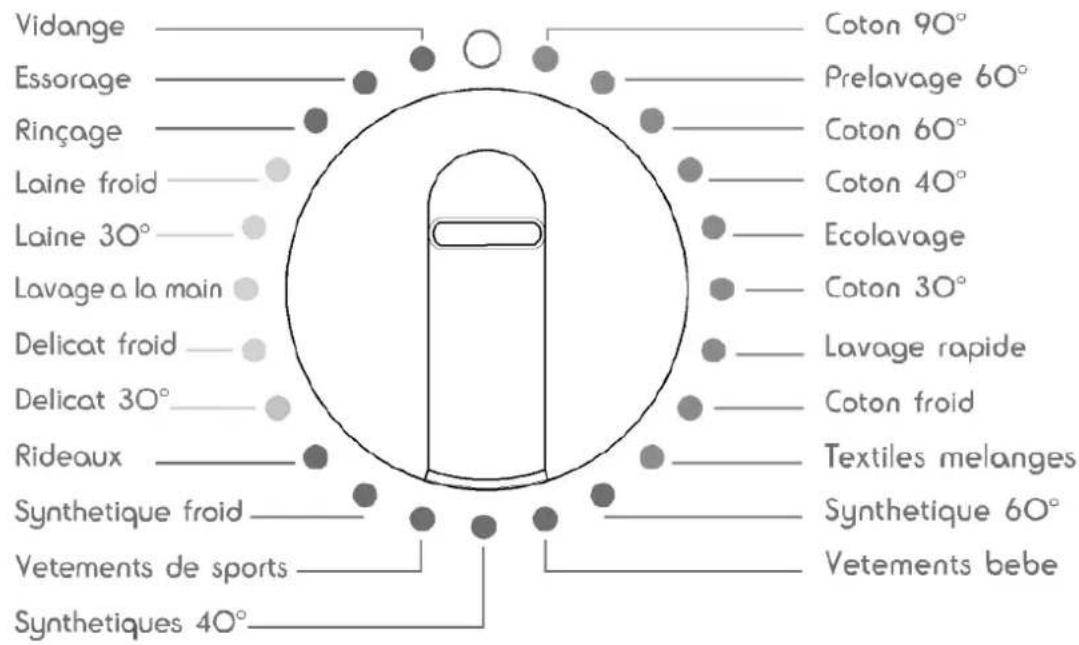

MANETTE SELECTEUR DE PROGRAMME

Le sélecteur de programme vous permet de sélectionner le programme de lavage de votre linge. Choisissez le programme de votrechoix en tournant le sélecteur dans les deux sens. Veillez à bien positionner le repère de réglage sur le programme de votrechoix. Si vous positionnez le sélecteur de programme sur O (arrêt) pendant que la machine fonctionne, votre programme sera arrêté.

Programmes

SECTION 5:LAVAGE

• Branchez la machine.
• Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge

• TriezYOURlinge en fonction de sa matière (coton, synthetique,delicat, laine,etc.),destempératures delavage et du degré de salissure.
• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
• Fermez les fermétures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90 °CN

Jusqu'à 60 °Cine

Jusqu'à 30 °C

Non lvable en

Chargement du linge dans la machine

• Ouvrez le hublot de votre machine.
• Mettez le linge dans la machine en veillant à bien le répartir.
• Mettez chaque vêtement séparément.
• En refermant le hublot de la machine, vérifie qu'aucun vêtement n'est resté coincide entre la porte et le joint du hublot.
• Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne démarrera pas le programme de lavage.

Les déterments

La quantité de dédTangent dépend des critères suivants :

• Notre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
  Pour le linge très sale, sélectionnez un programme avec prélavage, versez 1/4 de la dose de dénergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
• Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
• La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartmentement prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

FONCTIONNEMENT DE LA MACHINE

Sélection du programme et fonctions

Sélectionnez le programme et les fonctions qui convennent à votre linge en vous référant au tableau 1 (page 14 et 15).

Marche/arrêt

Cette touche vous permet de démarrer le programme que vous avez sélectionné ou d'arrêteur un programme en cours. Si vous appuyez une nouvelle fois sur cette touche, le programme poursuivra son cycle là où il s'était arrêté.

Démarrage du programme

• Positionnez le selecteur de programme sur le programme de votrechoix.
  Levoyant début deprogramme s'allume.
• Si vous le souhaitez, vous pouvez également selectionner une ou plusieurs fonctions supplémentaires.
• Démarrez le programme sélectionné en appuyant sur la touche marche/arrêt. Levoyant début de programme s'eteint et le voyant marche/arrêt s'allume.

Changement de programme

Si vous n'avez pas selectionné le programme qui convient :

• Appuyez sur la touche marche/arrêt pour arrêtier le programme en cours. Levoyant début de programme s'allume et Le voyant marche/arrêt s'éteint.
• Positionnez le/selecteur de programme sur O (arrêt). Tous les voyageants s'eteignent.
• Positionnez le sélection de programme sur le nouveau programme de votrechioix.(Vous pouvez selectionner le programme de votrechoix en vousreferant au tableau 1 page 14 ou 15).
  Levoyant début deprogramme s'allume.
• Démarrez le programme que vous avez scélectionné en appuyant sur la touche marche/arrêt. Le voyageant début de programme s'eteint et le voyageant marche/arrêt s'allume.

Annulation du programme

Si vous souhaitez arrêté un programme en cours avant la fin du cycle :

• Appuyez sur la touche marche/arrêt. Le voyant début de programme s'allume et Le voyageur marche/arrêt s'éteint.
• Positionnez le/selecteur de programme sur O (arrêt). Tous les voyageants s'eteignent.
• Positionnez le selecteur de programme sur « Vidange » ou « Essorage »
  Levoyant début deprogramme s'allume.
• Appuyez sur la touche marche/arrêt pour démarrer le programme « Vidange » ou « Essorage » que vous avez scélectionné. Le voyant début de programme s'éteint et le voyageur marche/arrêt s'allume.

Fin du programme

• Voiture machine s'arrête automatiquement à la fin du programme que vous avez sclectionné.
• Levoyant fin de programme s'allume et levoyant marche/arrêt s'éteint.
• Mettez la machine hors tension en positionnant le selecteur de programme sur O (arrêt). Tous les voyants s'eteignent
  Fermez le robinet d'arrivee d'eau
• Le hublot se déverrouillera environ deux minutes après la fin du programme. Ouvrez le hublot en tirant la poignée et sortez votre linge.
• ÀpRES avoir enlevé votre linge, laissez le hublot ouvert pour laisser sécher l'intérieur de la machine.
• Debranche la prise électrique de la machine.

ATTENTION!

En cas de coupure de courant durant un programme de lavage, notre machine poursuivra le programme à partir du cycle interrompu. Une panne de courant n'endommage pas votre machine.

Sécurité infant

Le verrouillage enfants est utilisé pour protégger le cycle de lavage contre les effets d'un enclementchément non-souhaité des boutons pendant le cycle. Le verrouillage enfants est activé en appuyant sur le premier et troisième bouton du panneau de contrôle en même temps pendant plus de 3 secondes. Lorsque le verrouillage enfants est activé, les voyants lumineux des boutons de fonction clignotent pour indiquer que le verrouillage enfants est activé. Pour désactiver le verrouillage enfants, appuyez de nouveau sur ces mêmes boutons (1er et 3ème) pendant plus de 3 secondes. La désactivation du verrouillage enfants est indiquée par levoyant lumineux qui clignote sur le bouton Marche/Pause.

ATTENTION!

Lorsque la sécurité infant est activée, votre machine désactive le selecteur de programme, le selecteur de vitesse d'essorage et les touches de fonction.

SECTION 6 : ENTRETIEN ET NETTOYAGE

• Débranchez votre machine.
• Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.

9909 N E Oe e e e oonnne nnnnne nee enne e nee e e e e e e e e e

Charges 'Charges'	S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S	E	Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re		Z
		E	Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re Re R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S s S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C LH		NOONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONNONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONON ONN

snpnep np (quessldnosse) uennnnne eunep quessldnosse, zesrA quessldnosse, pueeepnnp sponepnnp cnp nppnnp
LNNNVA

		B	C	D	E
101.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
NOON			DE	S	CO
(6)	(5)	(4)

• Demontez le tuyau d'arrivée d'eau.

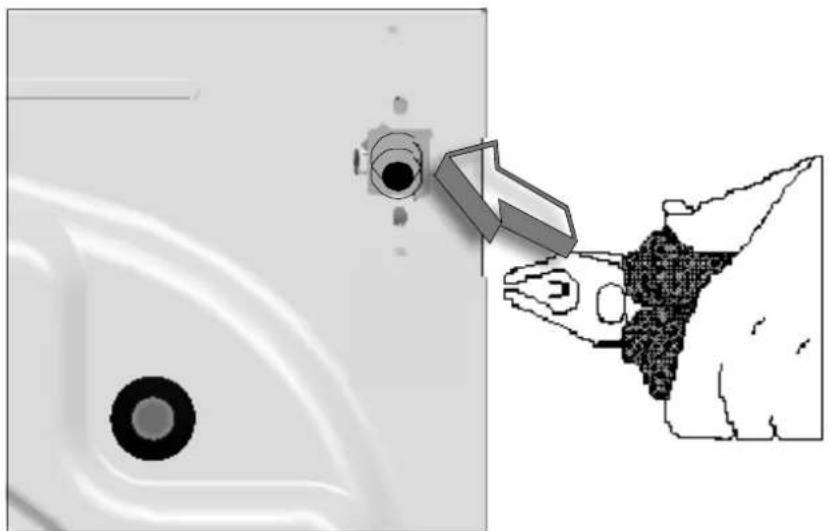

• Retirez le filtré du raccord d'arrivée d'eau coté machine (à l'aide d'une pince) (Fig. 10) et lavez-le soigneusement à l'aide d'une Brosse.
• Nettoyez le filtré du tuyau d'arrivée d'eau coté robinet en le retardant manuellement avec le joint (Fig. 11).
• Àprous avoir nettoyé les filtres, remettez-les en place de la même manière.

Fig. 10

Fig.11

FILTRE DE POMPE DE VIDANGE

Le filtr de pompe prolonge la durée de vie de votre pompe de vidange. Il empêche les peluches de pénetrer dans la pompe. Il est recommendé de nettoyer le filtr de pompe tous les 2 à 3 mois.

Pour nettoyer le filtrre de pompe :

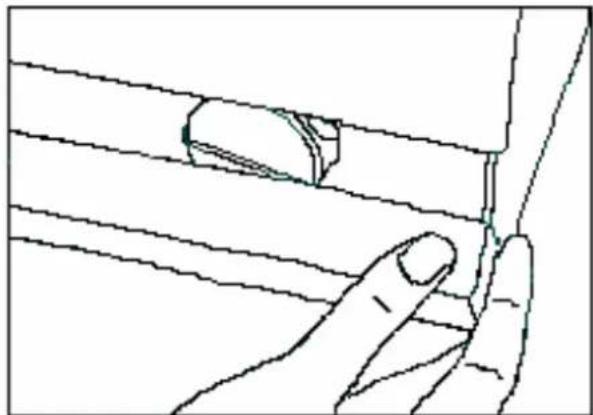

• Retirez la plinthe en la poussant manuellement vers le haut à l'aide des griffes, puis en la tirant vers vous (Fig. 12).
• Avant de devisser le filtr, placez un recipient sous le filtr pour laisser s'écouler l'eau résiduelle de la machine.
• Dévissez le filtré en tournant dans le sens inverse des aiguilles d'une montre et vidangez (Fig.13).
• Eliminez les impuretés sur le filtré.
• Vérifiez manuellement la rotation de la pompe.
• ÀpRES avoir nettoyé la pompe, revissez le filtré en tournant dans les sens des aiguilles d'une montre.
• Il est important de bien revisser le filtré pour éviter tout risque de fuite.
• Remettez la plinthe en place en la tenant par les griffes et poussez.

ATTENTION!

Risque de brûlure!

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

Fig. 12
Fig. 13

BAC A PRODUITS

Les lessives peuvent à la longue former des dépôts dans votre bac à produits ou le support du bac à produits. Pour nettoyer les dépôts, retirez de temps à autre le bac à produits et nettoyez-le à l'aide d'une vente brosse à dents et à l'eau courante. Pour-retirer libre bac à produits :

Tirez le tiroir jusqu'au bout (fig. 14)
Soulevez l'avant du tiroir et continuez à tirer jusqu'à ce que celui-ci soit de son emplacement (fig.15)
Nettoyez-le a grande d'eau et à l'aide d'une brosse à dents usagée.
Enlevez l'excedent de produit resté à l'intérieur du compartment, afin qu'il ne tombe pas à l'intérieur de votre machine.
ÀpRES avoir séché soigneusement le tiroir, remettez-le en place de la même manière que vous l'avez enlevé précédemment.

Fig 14

Fig 15

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSEIRE

Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif). Àpres rinceage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , procédez comme suit en cas de non-utilisation de la machine:

• Débranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
• Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un recipient posé sur le sol (pour vider l'eau).
• Positionnez le sélecteur de programme sur « Vidange »
• Rebranche la prise électrique de la machine.
  Levoyant début deprogramme s'allumera.
• Démarrez le programme en appuyant sur la touche marche/arrêt.
• Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0^ .

TAMBOUR

Ne laissez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des éponges abrasives ou des objets rugieux similaires.

ELIMINATION DU CALCAIRE

Si vous dosez correctement la quantité de détermagent pour votre machine, vous n'aurez pas à éliminer de calcaire. Si vous souhaitez toute fois effectuer ce nettoyage, utilisez les anti-calcaires proposés sur le marché en suivant les instructions du fabricant.

ATTENTION!

Les produits qui éliminent le calcaire contiennent des acides et peuvent être à l'origine de modifications de couleur de votre linge et avoir des effets dommageables pour votre machine.

tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiège.

afé : Etendez la partie tachée sur un écipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

at et cacao : En trempant votre linge dans de l'eau froide, frotte la tache avec du savon ou un dénergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persiste, frotte avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans abîme laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches séchéées une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huiile: Epongez les résidus. Frotte la tache avec du détergent et lavez à l'eau savonneuse tiège.

Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froid 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

glace et lait : Laissez tremper votre linge dans l'eau froide et frottier la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de dessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent etre nettoyées aussirapidementque possible.Lavez la tache avec un détergent.Si la tache persiste,tamponnez avec de I'eau oxygénée (proportion de 3 % -

Encre : Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits: Etendez la partie tachée de votre linge sur un réseau et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.
Frottez vos lainages avec de l'alcool.(Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

Peinture à l'huile : Appliquez un qu'elle ne sèche. Frottez avec un détergent et lavez.

Roussi : Si le tissu le permet, laver avec de la dessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8: QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuées par un service après-vente/agréé. Si une réparation s'avère nécessaire ou si vous n'étés pas en mesure de.Remédier au problème à l'aide des informations ci-dessous :

• Débranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau.
• Contactez le service après-vente agreeé le plus proche.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Brar	chez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le selectiveur de programme est positionné sur O (arrêt).	Positionnez le selectiveur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du racord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du racord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas régliés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommends de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'vez utilisé trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	You n'avez pas utilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votre linge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.

PROBLEME CAUSE EVENTUELLE POUR REMEDIER

L'essorage ne démarre
pas ou démarre
tardivement.

Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.

Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectue, l'essorage demarrera. Lors du prochain lavage, veilles à bien répartir votre linge dans la machine.

SECTION 9: SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage. En cas de panne, vous serez averit par les indications ci-dessous.

CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTUELLE	POUR Y REMEDIER
Err 01	Le voyageant marche/arrêt clignote.	Le hublot est mal fermé.	Fermez correctement le hublot, vous devez entendre un cig. Si le problème persististe, mettez la machine hors tension, débranchez et contactez immédiatement le service après-venture agrée le plus proche.
Err 02	Levoyant début de programme clignote.	Le niveau d'eau de la machine est inférieur au système de chauffage. La pression d'alimentation est peut-être insuffisante ou bloquée.	Ouvrez entièrement le robinet. Vérifiez si l'eau n'est pas coupée. Si le problème persiste, la machine s'arrête automatiquement après un certain délié. Débranchez la machine, fermez le robinet et contactez le service après-vente/agréé le plus proche.
Err 03	Le voyant marche/arrêt et le voyant début de programme clignotent.	La pompe n'a pas fonctionné ou le filtrtre de pompé de vidange est bouché.	Nettoyez le filtrtre de pompé de vidange. Si le problème persiste, contactez le service après-vente agréé le plus proche. (*)

(*) Voir la section sur l'entretien et le nettoyage de la machine.

CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTUELLE	POUR Y REMEDIER
Err 05	Le voyant marche/arrêt et levoyant fin deprogramme clignotent.	Panne du système de chauffage de la machine ou de la sonde de température.	Mettez la machine hors tension et débranchez. Fermez le robinet etcontactez le service après-vente agréé le plus proche.
Err 06	Le voyant début de programme et levoyant fin deprogramme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet etcontactez le service après-vente agréé le plus proche.
Err 07	Le voyant marche/arrêt,le voyants début de programme et fin deprogramme restent allumés en permanence.	Erreur de configuration	Mettez la machine hors tension et débranchez. Fermez le robinet etcontactez le service après-vente agréé le plus proche.
Err 08	Le voyant marche/arrêt, levoyant début de programme et levoyant fin deprogramme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet etcontactez le service après-vente agréé le plus proche.
Err 09	Les voyants début de programme et fin de programme restent allumés en permanence.	La tension de réseau est trop ou pas assez élevé.	Si la tension de réseau est inférieure à 150V ou supérieure à 260V,la machine s'arrête automatiquement.La machine poursuivra son programme des rétablissement de la tension de réseau.

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	cl
Sans repassage	Séchage à plat Javel interdit Chlorage

Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillesz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
