MODE D'EMPLOI CELL512S CONTINENTAL EDISON

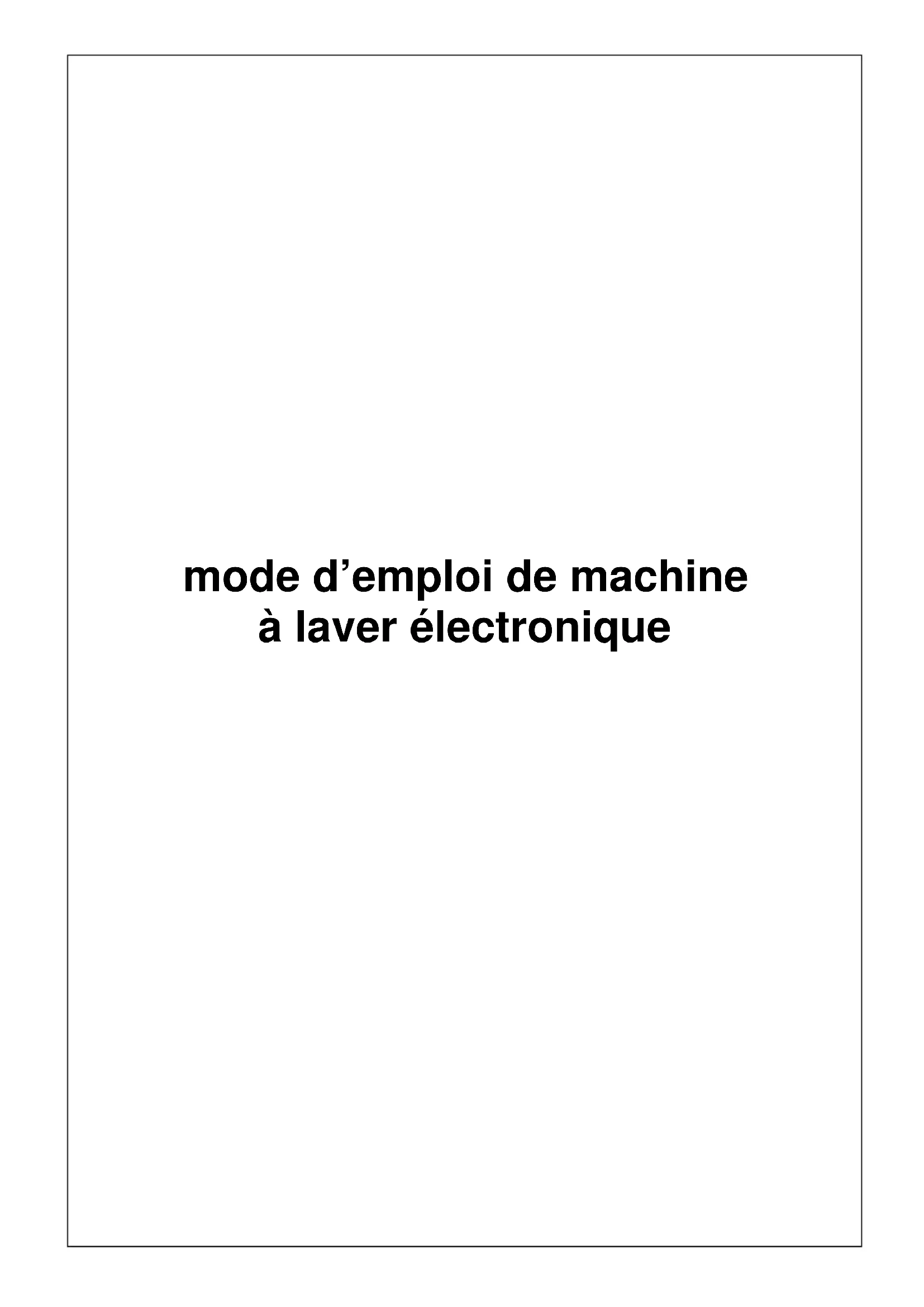

mode d’emploi de machine à laver électroniqueSECTION 3 : SPECIFICATIONS TECHNIQUES Capacité de charge maximale (linge sec) (kg) 7 Hauteur x Largeur x Profondeur (cm) 85*59,6*57 Vitesse maximale d'essorage (tr/min) 1200

1-Bac à produits 2-Sélecteur de programme 3-Sélecteur de vitesse d'essorage 4-Voyants lumineux de fonction

5- Touchedepart/pause

6- Touches de fonction

7TOUCHE DÉPART / PAUSE

Cette touche est utilisée pour démarrer un programme sélectionné, ou pour mettre un programme en cours de marche sur pause.

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu’un des ces voyants est allumé, cela signifie qu’un certain programme est en cours. Le voyant est éteint lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction sélectionnée a terminé son opération. Les voyants lumineux sont également utilisés pour les codes d’erreur précisés au paragraphe 9.

8TOUCHES DE FONCTION

Rinçage supplémentaire Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage. Arrêt cuve pleine Cette fonction est recommandée pour certains textiles (synthétiques 100%, laine ou rideau) qui ne sont pas sortis de la machine dès la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rinçage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la depar pause touche. Départ différé La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous choisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu’à ce que le voyant lumineux de la départ différé s’allume (1h/3h/5h/7h) sur le panneau de commande. Le voyant au-dessus de la touche de fonction va clignoter. Démarrez le programme en appuyant sur la touche départ/pause. ATTENTION! Si vous avez oublié de choisir une fonction supplémentaire alors que le programme de lavage a déjà démarré, appuyez sur la touche de la fonction supplémentaire que vous voulez sélectionner. Si le voyant lumineux au- dessus de la touche reste allumé, la fonction sélectionnée sera lancée. Si le voyant reste allumé pendant un moment puis s’éteint, la fonction que vous avez sélectionnée ne sera pas lancée. REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d’appuyer légérement sur les touches pour activer les fonctions.

9MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n’y aura pas d’essorage. REMARQUE : Veillez à un essorage approprié de votre linge fragile et délicat. Fig.9

10MANETTE SELECTEUR DE PROGRAMME

À l’aide du bouton « Program », vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de sélection du programme en tournant le bouton « Program » dans les deux sens. Vous devez prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous voulez sélectionner. Lorsque vous ramenez le bouton du programme à la position P (arrêt), votre appareil effectue une opération de vidange afin de mettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passe en mode de veille. Vous pouvez à présent sélectionner un autre programme que vous souhaitez démarrer. 11ATTENTION! Si une rupture de courant a lieu au cours d’une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d’interruption. Une telle situation ne représente aucun danger pour votre machine. Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S’il y a de l’eau dans la machine, vous ne devez pas ouvrir la porte, sinon l’eau risque de s’écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l’eau de la machine en suivant les instructions expliquées dans le paragraphe « nettoyer le filtre à pompe » pages 19 et 20. Verrouillage enfants Votre machine est dotée d’une fonction de Verrouillage Enfants. Cette fonction permet d’éviter que le fonctionnement d’un programme ne soit affecté lorsqu’on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxième bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes. Vous pouvez remarquer l’activation de la fonction Verrouillage Enfants en vérifiant le programme Lavage, Rinçage, et les témoins d’essorage qui clignoteront pendant deux secondes. Pour la désactivation, vous devez appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n’importe quelle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rinçage, et Témoins d’essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désactivation en vérifiant le programme Témoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

A-COTON 90° 2 7 Textiles en coton et lin, moyennement sales, qui résistent aux températures élevées. Sous-vêtements, draps, nappes, t- shirts, serviettes B- COTON 60° (Avec prélavage) 1+2 7 Blancs et couleurs en coton et mixte, très sales. *C- COTON 60°

Blancs et couleurs en coton et mixte, moyennement sales.

Blancs et couleurs en coton et mixte, légèrement sales. E-SYNTHETIQUE 60° 2 3,5 Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales. Chaussettes, chemisiers en nylon F-RIDEAUX 1+2 3,5 Textiles délicats tels que le tulle et les rideaux. G-SYNTHETIQUE 40° 2 3,5 Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales. H-SYNTHETIQUE 30° 2 3,5 Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales. I-LAINE 40° 2 2,5 Lainages moyennement sales. Lavage à la main et en machine. Lainages J-LAINE 30° 2 2,5 Lainages moyennement sales. Lavage à la main et en machine. K-LAINE EAU FROIDE 2 2,5 Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine. L-LAVAGE RAPIDE 2 3,5 Blancs et couleurs en coton et mixte, légèrement sales. Sous-vêtements, draps, nappes, t- shirts, serviettes RINCAGE Ce programme vous permet d'effectuer un rinçage supplémentaire de votre linge après le cycle de lavage . Vous pouvez utilis er ce programme pour tout type de linge (recommandé pour le linge en coton). ESSORAGE Ce programme vous permet de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton. VIDANGE Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine a vant la fin du programme en cours, lancez ce programme.

• Données fournies par l’étiquette énergie sur la base du programme testé en conformité avec la norme EN60456.

18SECTION 7 : INFORMATIONS PRATIQUES

Boissons alcoolisées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre. Cirage : Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélangé à 2 volumes d'eau, puis lavez à l'eau tiède. Thé et café : Etendez la partie tachée sur un récipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu. Chocolat et cacao : En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tache graisseuse persiste, frottez avec de l'eau oxygénée (proportion de 3 %). Ketchup : Grattez les taches séchées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent. Graisse, oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée. Graisse, huile : Epongez les résidus. Frottez la tache avec du détergent et lavez à l'eau savonneuse tiède. Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau). Sang : Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes. Crème, glace et lait : Laissez tremper votre linge dans l'eau froide et frotter la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.) 22PROBLEME CAUSE EVENTUELLE

Votre machine ne démarre pas. Elle est débranchée. Branchez la machine. Les fusibles sont défectueux. Changez les fusibles. Il y a une panne de courant. Vérifiez s'il y a du courant. Vous n'avez pas appuyé sur la touche marche/arrêt. Appuyez sur la touche marche/arrêt. Le sélecteur de programme est positionné sur O (arrêt). Positionnez le sélecteur de programme sur le programme de votre choix. Le hublot est mal fermé. Fermez correctement la porte. Vous devez entendre le clic. Votre machine ne se remplit pas d'eau. Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'eau. Le tuyau d'arrivée d'eau est plié. Vérifiez le tuyau d'arrivée d'eau. Le tuyau d'arrivée d'eau est bouché. Nettoyez les filtres du tuyau d'arrivée d'eau. (*) Les filtres du raccord d'arrivée d'eau sont bouchés. Nettoyez les filtres du raccord d'arrivée d'eau. (*) Le hublot est mal fermé. Fermez correctement la porte. Vous devez entendre le clic. Votre machine ne vidange pas. Le tuyau de vidange est bouché ou plié. Vérifiez le tuyau de vidange. Le filtre de pompe est bouché. Nettoyez le pompe de filtre de vidange. (*) Le linge est mal réparti à l'intérieur de la machine. Répartissez correctement le linge à l'intérieur de la machine. Votre machine vibre. Les pieds de la machine ne sont pas réglés. Réglez les pieds. (**) Les vis de bridage ne sont pas retirées. Retirez les vis de bridage. (**) (*) Voir la section sur l'entretien et le nettoyage de la machine. (**) Voir la section concernant l'installation de la machine. 24PROBLEME CAUSE EVENTUELLE

Votre machine vibre. La machine contient une petite quantité de linge. Cela n'empêche pas la machine de fonctionner. Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti. Ne dépassez pas la quantité recommandée de linge et répartissez correctement le linge dans la machine. La machine touche un objet dur. Evitez que la machine ne touche un mur ou des meubles. Formation excessive de mousse dans le bac à produits. Vous avez utilisé trop de lessive. Appuyez sur la touche marche/arrêt. Pour arrêter la formation de mousse, diluez une cuillère à soupe d'assouplissant dans ½ litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage. Vous n'avez pas utilisé la lessive qui convient. Utilisez uniquement les lessives destinées aux machines entièrement automatiques. Les résultats de lavage ne sont pas satisfaisants. Votre linge est trop sale pour le programme que vous avez sélectionné. Sélectionnez un programme approprié. (voir Tableau 1) La quantité de détergent utilisée n'est pas suffisante. Utilisez une quantité plus importante de lessive en fonction du linge. 25PROBLEME CAUSE EVENTUELLE

Les résultats de lavage ne sont pas satisfaisants. Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine. Ne dépassez pas la capacité de charge maximale de la machine. Votre eau est peut-être dure. Utilisez la quantité de lessive indiquée par le fabricant. Le linge est mal réparti dans la machine. Répartissez correctement le linge dans la machine. La machine vidange dès qu'elle est remplie. L'extrémité du tuyau de vidange est trop basse par rapport à la machine. Placez le tuyau de vidange à une hauteur appropriée. (**) Vous ne voyez pas d'eau dans le tambour durant le lavage. Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.

Le linge présente des traces de détergent. Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches. Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinçage supplémentaire ou éliminez les taches après séchage à l'aide d'une brosse. Mettez moins de lessive au prochain lavage. Le linge présente des taches grises. Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade. Lors du prochain lavage, utilisez la quantité maximale de lessive mentionnée par le fabricant de détergent. (**) Voir la section concernant l'installation de la machine. 26PROBLEME CAUSE EVENTUELLE

L'essorage ne démarre pas ou démarre tardivement. Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours. Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectuée, l'essorage sera démarré. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine.

SECTION 9 : SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

VOYANT INDICATEUR D’ERREUR ERREUR PROBABLE MESURE À PRENDRE E01 Les voyants 1 et 2 clignotent. Le hublot n’est pas correctemen t fermé. Fermez le hublot correctement de manière à entendre un clic. Si le problème persiste, éteignez la machine, débranchez-la, et contactez le service agréé le plus proche.

VOYANT INDICATEUR D’ERREUR ERREUR PROBABLE MESURE À PRENDRE E02 Les voyants 1 et 3 clignotent. Le niveau d’eau de votre machine est bas. La pression de votre alimentation d’eau est basse ou bloquée. Tournez le robinet jusqu’au bout. Vérifiez si l’eau a été coupée. Si le problème persiste, la machine s’arrêtera automatiquemen t au bout d’un moment. E03 Les voyants 1 et 4 clignotent. La pompe est défaillante ou le filtre à pompe est bloqué. Nettoyez le filtre à pompe. Si le problème persiste, contactez le service agréé le plus proche. (*) E04 Les voyants 2 et 3 clignotent. Il y a une quantité d’eau excessive dans votre machine. Votre machine videra automatiquemen t l’eau. Une fois la vidange d’eau terminée, éteignez la machine, débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche. (*) See the section regarding the maintenance and cleaning of your machine.

VOYANT INDICATEUR D’ERREUR ERREUR PROBABLE MESURE À PRENDRE E05 Les voyants 2 et 4 clignotent. Le chauffage de la machine ou le capteur de chaleur est défaillant. Éteignez la machine et débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche. E06 Les voyants 3 et 4 clignotent. Le moteur est défaillant. Éteignez la machine et débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche. E07 Les voyants 1,2 et 3 clignotent. La carte électronique est défaillante. Éteignez la machine et débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche. E08 Les voyants 2,3 et 4 clignotent. Le moteur est défaillant. Éteignez la machine et débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche.

VOYANT INDICATEUR D’ERREUR ERREUR PROBABLE MESURE À PRENDRE E09 Les voyants 1,2 et 4 clignotent. La tension de réseau est trop élevée ou trop faible. Si la tension de réseau est plus faible que 150V ou plus élevée que 260V, votre machine s’arrêtera automatiquemen t. Lorsque la tension de réseau est rétablie, la machine se remet en marche. E10 Les voyants 1,3 et 4 clignotent. Erreur de communicati on. Éteignez la machine et débranchez-la. Fermez le robinet d’eau et contactez le service agréé le plus proche.

30SECTION 10 : SYMBOLES INTERNATIONAUX TEXTILES

Température de lavage Lavage interdit (lavage à la main) Repassage doux Repassage moyen Repassage fort Repassage interdit Pas de sécha

en tambour Séchage étendu Sans repassage Séchage à plat Javel interdit Chlorage Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette
