DWCLDC141KC - Machine à laver DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Marque	Daewoo
Modèle	DWCLDC141KC
Type de produit	Machine à laver
Capacité de charge maximale (linge sec)	9 kg
Dimensions (L x P x H)	600 x 645 x 850 mm
Poids net	76 kg
Vitesse d'essorage maximale	1400 tr/min
Pression d'eau de service	0,03 MPa à 0,8 MPa
Consommation d'eau standard	120 L
Programmes de lavage	Coton, Synthétiques, Délicats, Intensif, Rapide 20', Basket, Nettoyage tambour, Vidange
Fonctions spéciales	Prélavage vapeur, Lavage à bulles d'air, Nettoyage automatique du tambour, Séchage par condensation (uniquement modèles lavante-séchante)
Options de lavage	Prélavage, Rinçage+, Anti-froissage, Fin différée (1-12 h)
Sécurité	Verrouillage enfant, Mise à la terre obligatoire, Hublot verrouillé en fonctionnement
Entretien	Nettoyage régulier du filtre d'arrivée d'eau, du filtre de vidange et du distributeur de lessive
Installation	Retrait des boulons de transport, réglage des pieds, raccordement eau froide/chaude, tuyau de vidange à 60-100 cm du sol
Alimentation électrique	220-240 V, 50 Hz, avec mise à la terre
Niveau sonore (estimation)	Environ 55 dB (lavage) / 75 dB (essorage)
Réparabilité	Pièces détachées disponibles via service après-vente agréé

FOIRE AUX QUESTIONS - DWCLDC141KC DAEWOO

Comment retirer les boulons de transport ?

Dévissez les 4 boulons à l’aide de la clé fournie, retirez les garnitures en caoutchouc, puis obstruez les trous avec les capuchons fournis. Conservez les boulons pour un futur transport.

Que faire si la machine ne vidange pas ?

Vérifiez que le tuyau de vidange n’est pas plié, gelé ou obstrué. Nettoyez le filtre de vidange situé en bas à droite de la machine (ouvrez la trappe avec une pièce, dévissez le filtre et retirez les corps étrangers).

Comment utiliser la fonction vapeur ?

Sélectionnez un programme compatible (ex: Coton) puis appuyez sur la touche Vapeur pour activer le prélavage vapeur. Cela génère de la vapeur dans le tambour pour détacher les salissures avant le lavage.

Quelle est la capacité maximale de linge ?

La charge maximale de linge sec est de 9 kg pour un lavage normal. Pour les programmes Synthétiques, Délicats et Rapide 20’, la charge est limitée à moins de 3 kg.

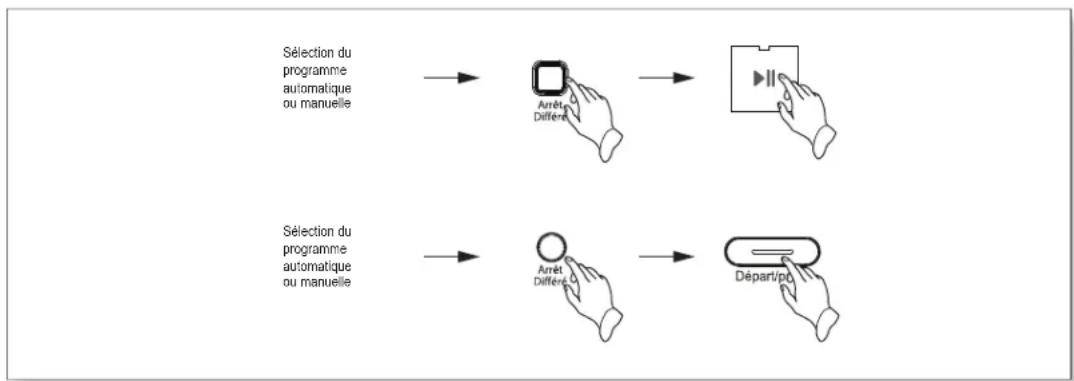

Comment programmer un départ différé ?

Après avoir sélectionné un programme, appuyez plusieurs fois sur la touche Fin différée pour choisir le nombre d’heures de retard (1 à 12 h). Validez avec Départ/Pause. La machine calculera l’heure de début pour terminer à l’heure souhaitée.

Que faire si le code d'erreur 'UE' s'affiche ?

Le code UE indique un problème d’équilibrage du linge en essorage. Ouvrez la machine, répartissez le linge uniformément dans le tambour, puis relancez le cycle. Si le problème persiste, vérifiez que la machine est bien de niveau.

Comment nettoyer le tambour ?

Utilisez le programme Nettoyage du tambour (sans linge). Ajoutez 250 ml d’agent chloré de blanchiment et 500 ml de détergent dans le distributeur, puis lancez le programme. Vous pouvez également effectuer un cycle de rinçage à vide.

Puis-je laver des chaussures dans cette machine ?

Oui, utilisez le programme Basket spécialement conçu pour les chaussures de sport. Chargez moins de 3 kg et sélectionnez une température froide à 40°C maximum.

Comment entretenir le filtre d'arrivée d'eau ?

Débranchez la machine, fermez le robinet d’eau, puis dévissez le tuyau d’arrivée. Retirez le filtre à l’intérieur du raccord et nettoyez-le avec une brosse. Remontez le tout et vérifiez l’étanchéité.

La machine vibre beaucoup : que vérifier ?

Assurez-vous que tous les boulons de transport ont été retirés. Vérifiez que la machine est bien de niveau (réglage des pieds) et que le sol est stable. Évitez une surcharge ou une charge déséquilibrée.

MODE D'EMPLOI DWCLDC141KC DAEWOO

Manuel d'Instructions du Lave-Linge

Le système de verrouillage infant empêche que les enfants appuient sur un bouton et modifie le programme pendant le fonctionnement.

Programme Préavage vapeur

Système de lavage à bulles d'air

A l'aide de cette technologie, des millions de bulles se produit pendant le lavage à l'intérieur du tambour. Ces bulles d'air ont en effet catalyseur sur la lessive et un effet mécanique sur le linge : en effet, elles permettent à la lessive de pénétrer au coeur du linge en écartant les fibres textiles tout en utilisant moins de dessive.

Nettoyage automatique du tambour

Permet de nettoyer automatiquement le tambour.

Système numérique de séchage par condensation

Système de séchage par condensation doté d'un dispositif d'économie d'énergie (uniquement pour le modele lavante séchante)

Sommaire

COMPOSANTS ET ACCESSOIRES 3
SECURITE DU LAVE-LINGE 4
CONSIGNES D'INSTALLATION 5
RACCORDEMENT DU TUYAU D'ARRIVEE 6
PRECAUTIONS ELECTRIQUES 7
UTILISATION DU LAVE-LINGE 8
FONCTIONS DU PANNEAU DE COMMANDE 10
PROCEDURE DE LAVAGE ET SELECTION 11
GUIDE FOR OTHER USEFUL PROGRAMS 21
ENTRETIEN 24
NETTOYAGE DES FILTRES 25
ELIMINATION DES TACHES 26
DEPANNAGE 27
CHARACTERISTIQUES TECHNIQUES 28

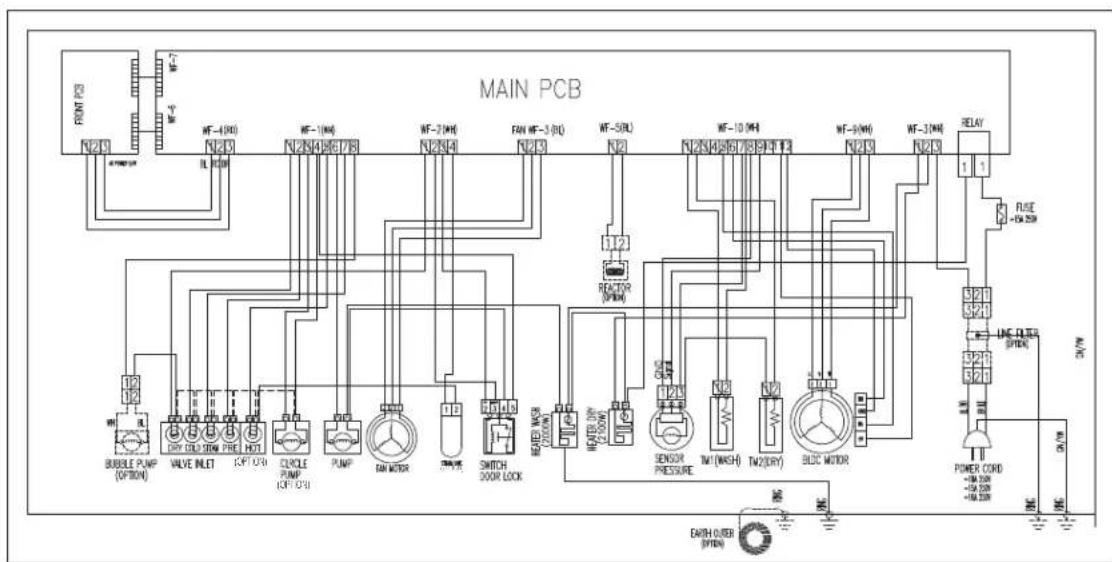

SCHEMA DE CABLAGE 28

À VOTRE INTENTION

Nous you remercions d'avoir fait l'acquisition de cet équipement DAEWOO.

D'un employe facile, les lave-linge DAEWOO yous permettent d'économiser du temps et de更好地 gerev vos taches menagères.

Ce manuel comporte des informations précieuses pour une utilisation appropriée et en toute sécurité de votre machine.

Nous vous invitons à le litre avec le plus grand soin et le conserver en cas de besoin.

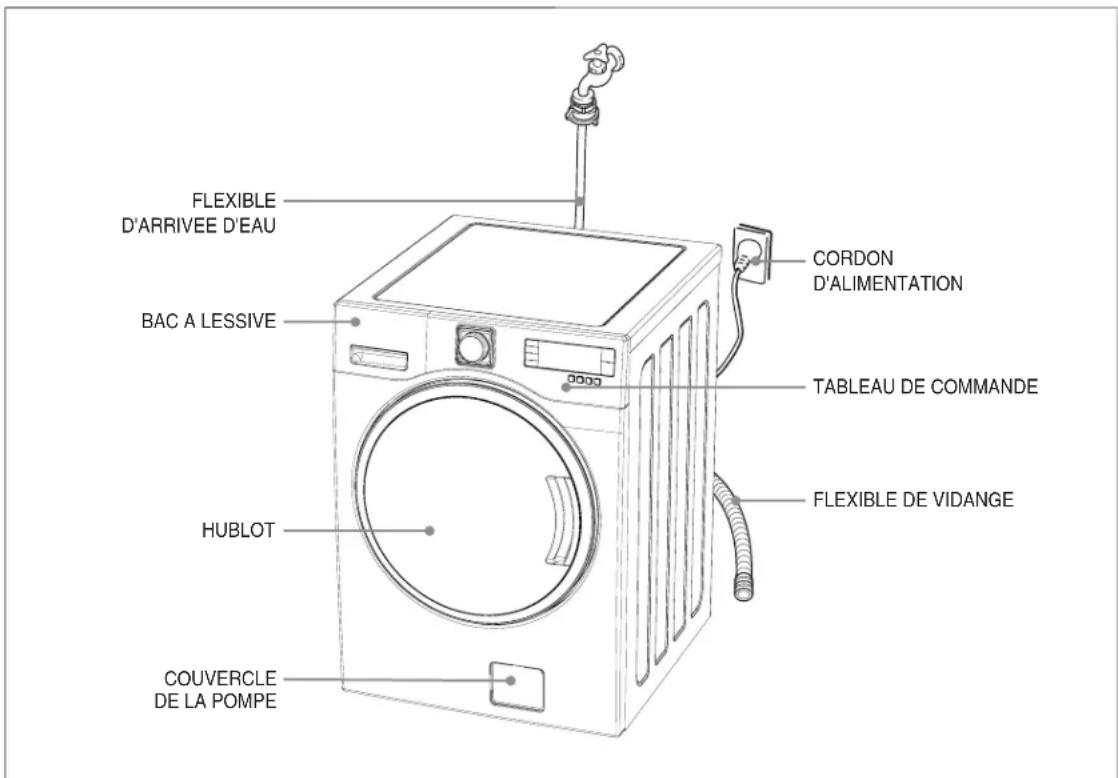

Composants et accessoires

Les différents composants et accessoires de votre lave-linge sont illustrés ci-dessous.

Familiarisez-vous avec tous ces composants et accessoires avant d'utiliser la machine.

NOTA

Il se peut que les dessins figurant dans ce manuel ne correspondent pas exactement à votre modele de lave-linge.

Ces dessins visent à représentier les différentes caractéristiques propres à la totalité des modèles couverts par ce manuel, et il est possible que votre modèle n'intègre pas toutes les caractéristiques.

Accessoires

Tuyau d'arrivée Manuel	Obturator (4EA)	Guide de tuyau vidange (Option)	Clé (Option)

Sécurité du lave-linge

Conservez ces instructions

Nous sommes attentifs à votre sécurité.

Afin de minimiser les risques d'incendie, de chocs électriques ou de blessures en cours d'utilisation du lave-linge, veuillez respecter les précautions de base ci-après.

Lisez toutes les instructions avant d'utiliser votre lave-linge

• Évitez toute présence de liquides inflammables solvants pour nettoyage à sec, petrole lampant, essence, etc. à l'intérieur de la machine ou à proximité.
  N'ajoutez pas de liquides inflammables à l'eau lavage. Les vapeurs libérées par ces produits expositent à un risque d'accendie ou d'explosion.
• Àpres démarrage d'un cycle, n'accédez pas à l'intérieur de la machine tant que la totalité des mouvements ne sont pas interrompus.
• Evitez toute manipulation interpèsive des commandes.
• La machine n'est pas conçue pour être utilisée par de jeunes enfants ou des personnes handicapées ne disposant pas d'une assistance
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplace par le fabricant, par son agent de service ou par une personne représentant une qualification similaire de façon à écarter tout danger.
• Si la machine est alimentee a partir d'un cordon prolongateur ou d'un dispositif d'alimentation electrique portable, veillez à le positionner de façon qu'il ne soit pas exposé aux éclaboussures ou à la PENETRATION d'humidité.

Veillez à ...

• Recourir à une personne qualifiée pour la mise en place, la réparation ou le remplacement des pieces.
• Entretenir la machine de façon appropriée.
• Protégé la machine contre les intempéries et la maintenir dans un lieu à l'abri du gel.
• Ne pas installer la machine dans un lieu particulièrement humide : risque de chocs électriques ou de courts-circuits.
• Raccorder la machine sur les prises appropriées alimentation électrique, alimentation en eau et vidange.

Soyez responsible

• N'utilise pas d'agent chloré de blanchiment et de l'ammoniac ou de l'acide vinaigre ou produit antirouille, par ex. pour une même lessive. Le mélange peut produit des vapeurs dangereuses.
• Débranche le cordon d'alimentation avant toute intervention sur votre machine.
• Ne lavez pas de tissus en fibre de verre.

De fines particules peuvent adhérer aux tissus lavés par la suite et provoquer une irritation de la peau.
- Evitez toute projection d'eau sur le panneau de commande de la machine.

Risque d'incendie ou de chocolélectrique.

• Sur les modèles avec deux vannes chaud et froid, si vous raccordez uniquement la vanne d'arrivée d'eau froide et ne reglez pas la température de l'eau sur "Froid", uneuite peut se produit au niveau de la vanne d'arrivée d'eau non raccordée.
• Cet apparéil doit être mis à la terre.

Il doit être raccordé à une prise responsable une connection avec la terre

Consignes d'installation

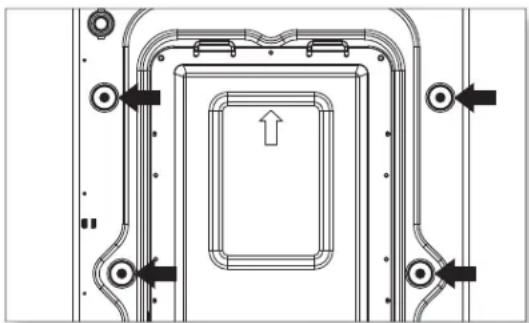

Retrait des boulons de transport

1. Avant d'utiliser le lave-linge, retirez les 3 vis de transport ainsi que les garnitures en caoutchouc.
2. La présence de ces vis peut provoquer des vibrations et un bruit particulièrement intenses ainsi qu'un dysfonctionnement de la machine.

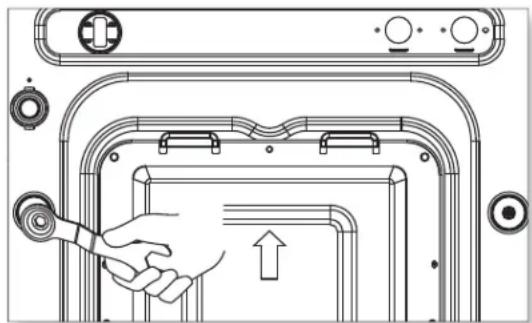

1. Devissez les 4 boulons à l'aide de la clé fournie.
   Conservez-les pour une utilisation future.
2. Les boulons de transport devront etre réinstallés lors de tout transport de l'appareil.

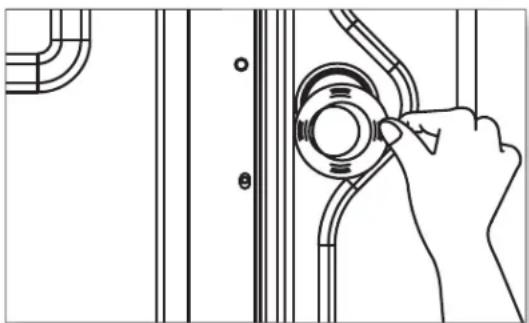

3.Obturez les trou au moyen des capuchons fournis.

Emplacement du lave-linge

• Vérifiez l'emplacement où vous allez installer le lave-linge. Assurez-vous que vous dispose de tout le nécessaire pour une installation correcte.
• Afin d'éviter tout endommagement consécutif au gel, la machine ne doit pas être installée ou entreprises dans un lieu où la température est inférieure à 0^ .
• Ne placez ou stockez enaucun cas des produits de lavage sur le panneau supérieur de la machine.
• Installez la machine sur un sol ferme et parfaitement plan.

Une mise en place sur un sol inapproprié peut se traduire par un niveau de bruit très élevé, par de fortes vibrations et par un dysfonctionnement de la machine. Si celle-ci ne se trouve pas en position horizontale, remontez ou abaissez les pieds selon nécessité.

• Si la machine est posée sur un sol revetu de moquette, veilles à ce que celle-ci n'obstrue pas les ouïes de ventilation.

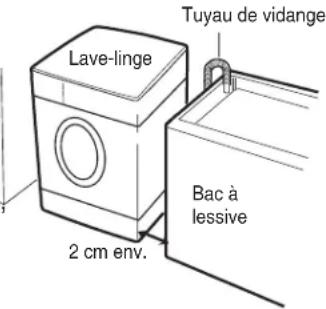

• Laissez un certain espace autour de la machine au moins 2 cm sur les cotes, 10 cm à l'arrière.
• En cas d'intégration, un espace minimal de 3 mm doit être maintainu entre le haut de la machine et la face interne du plateau supérieur.

Raccordement du tuyau d'arrivée

Le lave-linge doit être raccordé sur la conduite d'eau principale à l'aide de tuyaux neufs, toute réutilisation de tuyaux usages étant à exclure.

Si vous utilisez un unique robinet d'eau ou si vous disposez d'une seule vanne d'arrivee d'eau, raccordez le tuyau d'arrivee sur la vanne d'arrivee d'eau froide.

Option: Attention à ne pas confondre l'arrivée d'eau chaude et l'arrivée d'eau froide.

Cas d'un robinet sans filetage

Abaissez le collier du tuyau d'arrivée afin de le séparer de l'adaptateur du robinet d'eau.

Desserrez les quatre vis de l'adaptateur de façon que celui ci s'engage correctement sur le robinet.

3 Engagez l'adaptateur sur le robinet et serrez les quatre vis de façon égale tout en poussant l'adaptateur vers le haut afin que le joint en caoutchouc vienne fermement en appui sur le robinet.

4 Retirez l'adhesif et vissez à fond le raccord B dans le raccord A.

3 Abaissez le collier à l'extrémité du tuyau d'arrivée afin de raccorder celui-ci sur l'adaptateur du robinet d'eau.

6 Raccordez l'adaptateur du tuyau sur l'arrivée d'eau du lave-linge en le tournant dans le sens horaire jusqu'à ce que la fixation soit parfaitement assurée.

• Vérifiez la présence du joint en caoutchouc à l'intérieur de l'adaptateur du tuyau d'arrivée.

Raccordement à l'arrivée d'eau

1 Raccordez le tuyau d'arrivée sur le robinet d'eau en vissant le raccord à fond.

Si nécessaire, raccordez le cône d'adaptation mis à disposition.

Raccordez l'adaptateur du tuyau sur l'arrivee d'eau du lave-linge et tournez jusqu'à ce que la fixation soit parfaite ment assurée.

*Vérifiez la présence du joint au niveau de l'arrivée.

Précautions électriques

ATTENTION DANGER

Risque de chocolélectrique

Le non-respect des instructions ci-après peut exposer à des blessures graves, voire mortelles.

• Ce lave-linge nécessite un raccordement électrique à la terre.

• Si vous prise murale n'est pas adaptée à cet effet, faites installer une prise appropriée par un électricien qualifié.

• N'utilisez pas une canalisation de gaz pour la mise à la terre.

• Ne changez pas la prise du cordon d'alimentation.
• Si vous n'etes pas certain que le lave-linge est correctement relié à la terre, demandez à un électricien qualifié de s'en assurer.

Méthode recommendée pour la mise à la terre

Pour vous securité personnelle, ce lave-linge doit être mis à la terre.

Celui-ci est équipé d'un cordon d'alimentation A dont la prise B comporte un contact de mise à la terre.

Afin de minimiser le risque de chocoléctrique, la prise du cordon doit être branchée sur une prise murale C de type correspondant. S'il ne dispose pas d'une prise murale appropriée, le client est tenu d'en faire installer une par un électricien qualifié.

Installation pour la vidange

• N'oubliez pas d'insteller le tuyau de vidange avant d'utiliser votre lave-linge.
• Une fois la machine déballée, vous trouvez le tuyau de vidange à l'intérieur du tambour.
• Raccordez ce tuyau sur la sortie de vidange à l'arrière de la machine.
• La crosse de vidange doit être située à 60 cm minimum et 100 cm maximum par rapport au bas du

lave-linge.

• Lorsque vous adaptez le tuyau de vidange sur le bac ou sur l'évier, fixez-le avec une bride.
• En fixant correctement le tuyau de vidange, vous éviterez les fuites d'eau risquant d'endommager le sol.
• Si le tuyau de vidange est trop long, ne le pousse pas à l'intérieur de la machine : celle-ci produitait alors un bruit anomal.

Réglage du niveau

S'il est installé sur un sol inapproprié, le lave-linge peut être extrémement bruyant, produit des vibrations et ne pas fonctionner correctement.

Précautions électriques (cont.)

2 Reglez le niveau du lave-linge à l'aide des pieds réglables.

• Vérifiez l'absence de tout espace entre les quatre pieds régables et le sol.
• Ajuster le niveau de la machine à l'aide des pieds réglables et vérifier que la machine est bien stable.
• Une fois le réglage terminé, serrez les écrous de fixation afin de conserver ce réglage.

3 Exercez une pression aux quatre coins du panneau supérieur de la machine afin de vous assurer qu'elle n'a pas tendance à oscillator.

NOTA

La machine doit être parfaitement stable et tous les pieds régibles doivent reposer fermement sur le sol.

Utilisation du lave-linge

Pour obtenir des résultats optimaux, vous doivent utiliser la lave-linge de façon appropriée. La presente section donne les informations essentielles à ce titre.

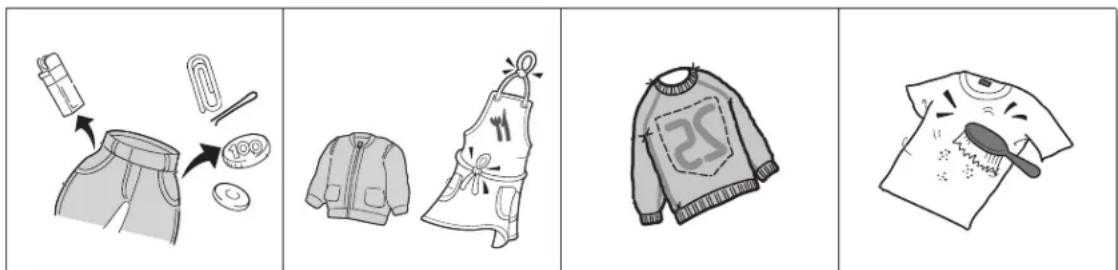

Préparation du linge avant lavage

• Refermez les fermétures à glissière, les boutons-pression et les agrafes afin d'éviter que ceux-ci n'accrochant d'autres pieces. Œtez les épingles, bouches et tout autre object susceptible de rayer l'intérieur de la machine.
• Videz les poches et returnez-les.
• Dedoublez les manchettes et returnez les tricots en synthetique afin d'eviter qu'ils ne boulochant.
• Nouez les cordons et les ceintures afin qu'ils ne s'emmelierent pas.
  Traitez les taches. Voir "ELIMINATION DES TACHES", page 26

Utilisation du lave-linge (cont.)

Tri

• Séparez les pieces selon qu'elles sont plus ou moins sales, même s'il y a normalement lieu de les laver ensemble.
• Séparez les couleurs sombres des couleurs claires et les pièces grand teint des pièces susceptibles de déteindre.

Salissure importante, moyenne, légère	Séparez les pièces selon le degré de salissure.
Couleur blanc, couleurs claires, couleurs+sombres	Séparez le linge blanc du linge couleur.
Peluches producteurs / capteurs delpeluches	Lavez séparément les pièces produitant des peluches et celles qui les attrent.

Chargement

• Introduisez les pieces dans le lave-linge en evitant de tasser. Pour un lavage optimal et sans formation de plis, le linge doit pouvoir être brassé sans contrainte dans l'eau de lavage.
• Chargez correctement la machine et Sélectionnez le réglage approprié en fonction de la charge. Une surcharge de la machine ou la sélection d'un réglage insuffisant par rapport à la charge peut avoir les conséquences suivantes :

-Nettoyage imparfait
Linge anormalement froissé
- Excès de peluches
- Usure prématurée des pieces consécutive au boulochage

• Mélangez des pieces de tailles différentes dans une même charge et répartissez ces pieces de façon égale afin d'assurer la stabilité de la machine. Celle-ci peut en effet vibrer en cours d'essorage si la charge est mal équilibrée.
• Si vous avez reglé la machine pour une charge réduite, sélectionnez un temps de lavage en conséquence. Une charge composée de pieces de petite taille et peu nombreuses nécessite en effet un temps de lavage moindre.
• Pour les vêtements à apprepôt permanent et pour certains synthétiques, il convient de sélectionner un réglage correspondant à une charge importante afin de limiter les anti froissage. Le brassage de ces pieces dans l'eau nécessite plus d'espace que pour les pieces lourdes serviettes, jeans....

Ajout du détergent

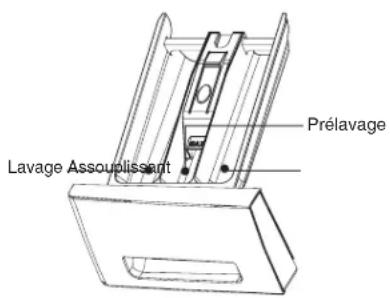

Distributeur de produits lessiviels

Ajout de l'assouplissant

• Vous pouvez, si vous le souhaitez, ajouter une dose d'assouplissant liquide dans le compartment correspondant.
• Versez l'assouplissant liquide dans le distributeur en respectant la quantité recommandée sur le conditionnement.
• Ne dépassez pas le repère indiquant la quantité maximale. En cas de trop-plain, l'assouplissant risque d'être diffusé trop précocement, ce qui peut tacher le linge.
• N'ouvre pas le distributeur en cours d'alimentation en eau.
• Évitez de verser l'assouplissant directement sur le linge.

Fonctions du panneau de commande

	Bouton March/Arrêt.
	Bouton d'arrêt temporaire et de remise en marche. Si vous souhaitez changer de programme en cours de cycle, appuyez sur la touche «Départ/pause» → Sélectionnez le programme souhaité → Appuyez de nouveau sur la touche «Départ/pause».
	You pouvez sélectionner le cycle souhaité. Le tímein correspondant s'allume alors. Pour plus de détails, veuillez vous reporter aux pages 13-20.
Temp	Cette touche permet de régler la température de l'eau en fonction du type de linge à laver. Chaque appui sur la touchemodifie le réglage de la température selon la série suivante : Froid → 30°C → 40°C → 60°C → 95°C
Energie	You pouvez désir la vitesse d'essorage souhaïée. Le tímein correspondant au cycle sélectionné s'allume.
Lavage	You pouvez sélectionner le cycle souhaïé. Le tímein correspondant s'allume alors. Appuyez sur cette touche autant de fois que nécessaire pour désir le cycle souhaité : Lavage → Trempage → Prélavage
Sechage	You pouvez sélectionner le cycle souhaïé. Le tímein correspondant s'allume alors.
Autres	You pouvez sélectionner le cycle souhaïé. Le tímein correspondant s'allume.
Vapeur	Cette fonction Prélavage Vapeur consiste à creator de la vapeur dans le tambour pour enlever les tâches plus facilement avant le lavage.
Mines	Cette fonction vous permet d'enregistrer le programme souhaïé.
Réc	Pour deaillesurs résultats ou pour un rincege en profondeur, Sélectionnez l'options « Rincege + » .

Procedure de lavage et selection

1. SELECTION AUTOMATIQUE DU COTON À LA MISE SOUS TENSION

• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Appuyez sur la touche Départ/Pause.
• Paramètres par défaut :

-Programme:Coton
- Lavage : sans prélavage
-Rinçage:3cycles
- Essorage: Série C(D)-LU: 800 tr/mn, Série C(D)-LD: 800 tr/mn
- Température de l'eau: 40^

2. SELECTION MANUELLE

• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Sélectionnez les paramètres de votrechoix en tournant le sélecteur de programmes et en appuyant sur les différentes touches.
• Appuyez sur la touche Départ/Pause.

3. LAVAGE FIN DIFFÉRÉE

• Cette fonction permet de différer la fn du lavage. Le lave-linge calcule seul l'heure de départ du cycle en fonction du programme choisi et du temps nécessaire pour le réaliser. Àpres avoir sélectionné le programme que vous souhaitez, appuyez simplement sur le bouton « Fin différée ». Chaque pression correspond à une heures supplémentaire.

• Validez en appuyant sur le bouton « Départ/Pause »

• Chaque appui sur la touche diffère le lavage d'une heures supplémentaire.

La commande est enregistrée.
- Si vous souhaitez vérifier le programme sélectionné, appuyez de nouveau sur la touche Départ/Pause.
- Préparation du lavage avant lavage Fin différencedifferé :

-Ouvre le robinet d'eau.
- Introduisez le linge et fermez le hublot.
- Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels.
- Pour annuler le fin différé, appuyez sur la touche Marche/Arrêt.

Procedure de lavage et selection (cont.)

4.PROGRAMMES

• Programmes recommendés selon le type de linge

Programme Type	de textile	Temp. appropriée	Données par défaut	Charge max.
Coton/Normal	Vérifiez tout d'abord que le linge peut être lavé en machine (coton blanc, linge de maison, serviette et draps...)	60 °C(Froid, 30°C, 40°C, 95°C)	Prélavage Rinceage+	Nominale
	Tissu grand teint (chemises, chemises de nuit, pyjamas,...) et cotons blancs peu sales (sousvêtements, ...)	40°C(Froid, 30°C, 60°C)	Prélavage Rinceage+	Nominale
Synthétiques Po	yamide, acrylique, polyester	30°C(Froid, 40°C)	Prélavage Rinceage+	Moins de 3kg
Délicats/Lavage main	Linge fragile et délicat (soie, rideaux,...)	Froid Moins	de 3kg
Intensif	Linge très sale (jeans, vêtementsd'escalade, sac à dos, vêtements de sport,...)	60°C(Froid, 30°C, 40°C, 95°C)	Prélavage Rinceage+	Voir niveau nominal
Rapide 20"	Linge couleur grand teint etmodérément sale.	Froid Moins	de 3kg
Programme Basket	Programme exclusivement réservé aux chaussures de sport	Froid(Froid, 30°C, 40°C)	Prélavage Rinceage+
Nettoyagedu tambour	Programme pour nettoyer le tambour sans charger la machine	Froid Sans	charge
Vidange Evacuation de l'eau

• Prélavage: Cette option est recommendée lorsque le linge est particulièrement sale. Elle peut être utilisée pour le coton et les synthétiques.
• Rincage+: Cette option permet de lancer un rincage supplémentaire, ce qui peut etre utile pour eliminer les résidus de détergent.

Procedure de lavage et selection (cont.)

* COTTON/NORMAL PROGRAM

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac à lessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Ne versez la lessive dans le compartment prélavage que si vous souhaitez opter pour un prélavage. • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Coton à l'aide du sélecteur de programmes. • Si vous appuyez successivement sur les touches Marche/Arrêt et Départ/Pause sans sélectionner de programme, le programme est sélectionné par défaut. • « Lavage », « 3 » rincages, essorage à « 800 » tr/min et eau à « 40°C » sont sélectionnés automatiquement. • Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Rinceg+ , Anti floissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompré la machine puis appuyez sur la touche de votre choix.
• Températures de lavage sélectionnables avec ce programme : "30", "40", "60" et "95" °C.
• Options de lavage sélectionnables avec ce programme: Préavage, Rincage+ et Anti floissage.

Attention

• Si vous sélectionné une température de lavage de 95^ , une certaine quantité d'eau froide est introduite dans la machine de façon à réduire la température de l'eau de lavage avant vidange, et ainsi protégé l'utilisateur contre les risques de brûlure. Il ne s'agit donc pas d'un dysfonctionnement.

Il convient toute fois de rester prudent, car l'eau de vidange peut etre encore assez chaude malgre la reduction de sa température.

Procedure de lavage et selection (cont.)

* PROGRAMME SYNTHÉTIQUES

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac à lessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Ne versez la lessive dans le compartment prélavage que si vous souhaitez opter pour un prélavage. • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Coton à l'aide du sélecteur de programmes. • « Lavage », « 3 » rincages, essorage à « 800 » tr/min et eau à « 40°C » sont sélectionnés automatiquement. • Si vous foulez modifier la température de lavage, modifier la vitesse d'essorage ou ajouter des options de lavage Rincage+, Anti froissage, appuyez sur les touches correspondantes.
4	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompre la machine puis appuyez sur la touche de votre choix.
• Températures de lavage sélectionnables avec ce programme : "30", "40" et "60" °C uniquement.
• Options de lavage selectionnables avec ce programme: Préavage, Rincage+ et Anti froissage.
• Poids de linge approprié pour ce programme : moins de 3 kg.

Procedure de lavage et selection (cont.)

* PROGRAMME DÉLICATS & LAVAGE MAIN

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac à lessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés aux programmes s'allument.
3	Sélectionnez Coton à l'aide du sélecteur de programmes. • « Lavage », « 2 » rincages, essorage à « 400 » tr/min et eau à « FROID » sont sélectionnées automatiquement.
4	Appuyez sur la touche « Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Tous les programmes sont sélectionnables.
• Poids de linge approprié pour ce programme : moins de 3,0 kg.

Procedure de lavage et selection (cont.)

1	Placez le linge dans le tambour. Versez la dessive et l'assouplissant dans le bac à dessive. Ensuite, fermez le hublot. • Versez la dessive dans les comportements lavage et prélavage du bac à dessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Ne versez la dessive dans le compartment prélavage que si vous souhaitez opter pour un prélavage. • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la dessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés auxprogrammes s'allument.
3	Sélectionnez "Intensif" à l'aide du sélecteur de programmes. • « Lavage», « 3 » rincages, essorage à « 1000 » tr/min et lavage à « 60°C » scintsélectionnés automatiquement. • Si vous foulez modifier la température de lavage, la vitesse d'essorage ou ajouter des options de lavage (Pré lavage, Rinceg+, Anti froissage), appuyez sur les touches correspondantes.
4	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lava-linge se met en marche.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompre la machine puis appuyez sur la touche de votre choix.
• Toutes les températures de lavage sont selectionnables avec ce programme.
• Options de lavage sélectionnables avec ce programme: Pré lavage, Rincage+ et Anti froissage uniquement.

Procedure de lavage et selection (cont.)

• PROGRAMME RAPIDE 20"

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac àlessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés auxprogrammes s'allument..
3	Sélectionnez "Intensif" à l'aide du sélecteur de programmes. • « Lavage», « 2 » rincçages, essorage à « 800 » tr/min et eau à « FROID» sont sélectionnés automatiquement.
4	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Aucune programme ne peut être selectionné avec le cycle Lavage rapide 20.
• Poids de linge approprié pour ce programme : moins de 3 kg.

Procedure de lavage et selection (cont.)

* PROGRAMME BASKET

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac à lessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. L'assouplissant ne doit pas dépasser le trait « MAX ». • Ne versez la lessive dans le compartment prélavage que si vous souhaitez opter pour un prélavage. • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés aux programmes s'allument.
3	Sélectionnez "Programme BASKET" à l'aide du sélecteur de programmes. • « Lavage », « 2 » rinchages, essorage à « 800 » tr/min et eau à « FROID» sont sélectionnées automatiquement.
4	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour interrompre la machine puis appuyez sur la touche de votre choix.
• Seules les températures Froid, 30^ et 40^ peuvent être sélectionnées pour le programme Vétements Sport.

Procedure de lavage et selection (cont.)

• PROGRAMME NETTOYAGEDU TAMBOUR

1	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement le signal « -- » .
2	A l'aide du sélecteur, Sélectionnez le programme « NETTOYAGE DU TAMBOUR ». • Lavage et essorage 400 tsp et température "eau froide".
3	Appuyez sur le bouton Départ/Pause. • La porte du lave-linge se verrouille et la cuve commence à se replir d'eau.

Remarques

• Tous les programmes sont sélectionnables.
• Poids de linge approprié pour ce programme : moins de 3,0 kg.

Procedure de lavage et selection (cont.)

• PROGRAMME VIDANGE

1	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement le signal « -- »
2 Sélectionnez ce programme à l'aide du sélecteur de programmes.
3	Appuyez sur la touche «Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

Remarques

• Tous les programmes sont Sélectionnables.

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac à lessive. Ensuite, fermez le hublot. • Versez la lessive dans les compartments lavage et prélavage du bac à lessive. • L'assouplissant ne doit pas dépasser le trait « MAX ». • Ne versez la lessive dans le compartment prélavage que si vous souhaitez opter pour un prélavage. • Si vous souhaitez utiliser un agent de blanchiment, versez-le dans le compartment lavage avec la lessive.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » et tous les voyants associés aux programmes s'allument.
3	Sélectionnez le programme à l'aide du bouton rotatif de sélection du programme. • Si vous appuyez sur le bouton « Départ/Pause » après avoir appuyé sur le boutonMarche, mais sans avoir sélectionné de programme, le système sélectionné leprogramme « COTON/NORMAL» par défaut. • Sélectionnez le programme de lavage, le nombre de rinçage, la vitesse d'essorage etla température de l'eau en appuyant sur les boutons correspondants. • Levoyant Fin différé doit semettre à clignoter. • Sélectionnez l'heure de fin différé de votrechoix à l'aide du bouton (chaque pressionpeut être différé de 1 à 12 heures). • L'heure qui s'affiche correspond à l'heure estimée de fin du programme.
4	Appuyez sur le bouton Départ/Pause. • Si le programme a été correctement configuré, seuils les voyants « Fin différé » et « Verrouillage » sont allumés.

Remarques

• Pour vérifierquelprogramma etéselectionné,appuyezde nouveau sur le boutonDépart/Pause.
• Préparation du lavage avant le début d'une machine à fin différé
  -Ouvre le robinet d'arrivee d'eau.
• Chargez la machine et refermez la porte.
  -Mettez la lessive et I'assouplissant dans le bac a produits.
  L'heure reelle de fin peut etre tegerement differente de l'heure indique en fonction de I'arrivee d'eau et de la tempereature d'eau selectionnee, etc.
• Il est impossible de selectionner cette fonction « Fin differée » avec les programmes « LINGE DÉLICAT » et « NETTOYAGE TAMBOUR »
• Il est impossible d'ajouter du linge pendant le programme à fin différé.

Guide for other useful programs (cont.)

• LAVAGE UNIQUEMENT

1	Placez le linge dans le tambour. Versez la lessive et l'assouplissant dans le bac àlessive. Ensuite, fermez le hublot.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » .
3	Sélectionné le « CYCLE DE LAVAGE » souhaité à l'aide du bouton «* LAVAGE ». • Le programme « COTON/NORMAL » est sélectionné automatiquement.
4	Appuyez sur la touche « Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte, le lave-linge se met en marche.

• ESSORAGE UNIQUEMENT

1	Placez le linge dans le tambour. Ensuite, fermez le hublot.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « -- » .
3	Sélectionnez le « ESSORAGE » souhaïte à l'aide du bouton «* ESSORAGE » • Le lavage à «FROID » est sélectionné automatiquement.
4	Appuyez sur la touche « Départ/pause ». • Si le hublot est verrouillé et l'eau ouverte.

Guide for other useful programs (cont.)

• SECHAGE

1 Placez le linge dans le tambour et fermez le hublot.
2	Appuyez sur le bouton marche/arrêt. • La DEL indique uniquement « - - - » .
3	Sélectionnez le « DEGRE DE SECHAGE » souhaïté à l'aide du bouton « SECHAGE ». Appuyez sur ce bouton pourCHOISIR entre « Normal » « Fort » « Temps (1:00, 2:00, 3:00, 4:00) » « Arrêt » « Faible » « Repassage » .
4	Appuyez sur la touche « Départ/pause ». • Le lave-linge se met en marche lorsqu'vous verrouillez le hublot.

Remarques

• N'utilisez pas de lessive ni d'assouplissant.
• Le robinet d'eau froide doit être ouvert.
• Une fois le programme terminé 33363 s'affiche en alternance à l'écran. Le programme de défloissage est exécuté pendant 30 minutes avant que la machine s'arrête.
  Le « SECHAGE » ne peut pas etre utilise avec les programmes « LINGE DELICAT», « PROGRAMME RAPIDE 20», « NETTOYAGEDU TAMBOUR » et « VIDANGE »
• Attention lorsque vous sortez le linge de la machine après le séchage : il peut être très chaud.
• Le séchage peut faire retréçir légarement et déformer les vêtements. Par conséquent, vérifie que les vêtements peuvent être séchés en machine au préalable.
• Si le séchage est insuffisant, choisissez une autre température.
• Si vous poulez secher après lavage, après avoir sélectionné le programme, appuyez sur la touche « SECHAGE » puis sur la touche « Départ/pause »

Entretien

Un bon entretien de votre lave-linge peut en prolonger la durée de vie. Vous trouvrez dans cette section des directives pour entretenir la machine de façon appropriée et en toute sécurité.

Nettoyage du lave-linge

Exterieur Intérieur
À l'aide d'une éponge ou d'un chiffon doux et humide, essuyez immédiatement les éclaboussures de détergent, d'agent de blanchiment ou de tout autre produit. De temps à autre, essuyez les surfaces extérieures du lave-linge afin de lui conserver l'apparance du neuf.	Nettoyez l'intérieur avec un mélange composé de 250 ml d'agent chloré de blanchiment et 500 ml de détergent. Faites tourner le lave-linge sur un cycle complet. Si nécessaire, renouvelez ces opérations.
N'introduisez pas d'objets pointus ou métalliques dans votre lave-linge, ceux-ci risquant d'endommager la finition. Vérifiez le contenu de toutes les poches - épingles, trombones, monnaie, vis, écrous, etc. Veillez à ce que ces objets ne pénétrent pas dans la machine une fois les poches vidées.

Entreposage par temps froid / transport

Installez ou entreprisesz Yourave-linge dans un lieu a l'abri du gel. Il est en effet possible que de I'eau subsiste a l'intérieur des tuyaux, et cette eau peut endommager youre lave-linge si elle vient a geler. Si yous nevez entreposer ou transporterer youre lave-linge par temps de gel, préparez-le en conséquence "hivérisation".

Pour "hivériser" le lave-linge Pour réutiliser le lave-linge
• Fermez le robinet d'eau. • Débranchez et vidangez les tuyaux d'arrivée d'eau. • Sélectionnez un réglage de vidange et d'essorage voir page 10 puis faites tourner le lave-linge pendant 1 minute. • Débranchez le cordon d'alimentation.	• Rincez les tuyaux d'arrivée d'eau. • Rebranchez les tuyaux d'arrivée d'eau. • Ouvrez le robinet d'eau. • Rebranchez le cordon d'alimentation.

Périodes sans utilisation / vacances

N'utilisez votre lave-linge que lorsque vous etes chez vous.
Si vous partez en vacances ou si vous ne comptez pas utiliser votre lave-linge pendant une période prolongée :
- Débranche le cordon d'alimentation ou coupe l'alimentation électrique du lave-linge.
- Coupe l'alimentation en eau du lave-linge.

Vouéviterez ainsi les inondations dues à une surpression de l'eau au cours de votre absence.

Nettoyage des filtrés

Nettoyage du filtré d'arrivée d'eau

Nettoyez le filtre lorsque l'eau commence à fuir au niveau de l'arrivee.

Debranche la prise de courant avant de proceder au nettoyage.

2 Coupe l'alimentation en eau du lave-linge et débranchez le tuyau d'arrivée.

3 Sortez le filtré d'arrivée d'eau.

4 l'aide d'une brosse, dégagez les impuretés prises dans le filtré.

Nettoyage du filtré de vidange

Le filtre de vidange retient les corps étrangers tels que fils, pièces de monnaie, épingles, boutons, etc.
- Si ce filtré n'est pas régulierement nettoyé normalement, toutes les 10 dessives, la vidange risque de ne pas s'effectuer correctement.

ATTENTION

L'eau de vidange peut être très chaude.

Ouvre la trappe inférieure (1) avec une piece de monnaie. Extrayez le bouchon (2) et sortez le tuyau.

2 Placez un填补ant sous le bouchon (②) afin d'éviter de répandre de l'eau sur le sol, puis débouchez le tuyau. Lorsque l'eau a fin de s'écouler, ouvre le filtré (③) de la pompe en tournant vers la gauche.

3 Dégagez tous les corps étrangers pris dans le filtre (3) de la pompe. Àpres nettoyage, tournez le filtre dans le sens hora et remettez le bouchon (2) du tuyau en place. Refermez la trappe inférieure.

Nettoyage du distributeur de produits lessiviels

• Au bout d'un certain temps, le détergent et l'assouplissant lièssent un dépôt dans le distributeur.
• Nettoyez le distributeur de temps à autre à l'eau courante.
• Au besoin, le distributeur peut être séparé de la machine; pour cela, déverrouillez le roi en exerçant une pression vers le bas puis tirez sur le distributeur.
• Afin de faciliter le nettoyage, vous pouze séparer la partie supérieure du compartment pour assouplissant.

• Du détergent peut également s'accumuler à l'intérieur de la cavité et il est donc nécessaire de nettoyer celle-ci de temps à autre à l'aide d'une brosse.
• Une fois le nettoyage terminé, remettez le distributeur en place et lancez un cycle de rincege à vide.

Élimination des taches

Dans le cas de linge taché, très sale ou représentant des traces de gras, il peut être nécessaire de tremper ou de prélaver les pieces afin d'obtenir de plusieurs résultats.

Le trempage facilité l'élimination des taches de nature protéinique - sang, lait, herbe... -, cependant que le prélavage permet d'attendrir la crasse avant le lavage.

Points à retenir pour l'élimination des taches

• Pour le trempage ou le prélavage du linge taché, utilisez de l'eau froide ou tiède. Une eau trop chaude risque de fixer les taches.
• La plupart des taches s'éliminent plus facilement lorsqu'elles sont encore fraîches.
• Avant tout traitement, il convient de déterminer la nature et l'anciennete de la tache. Vous devez également identifier le type de tissu et vérifier s'il s'agit d'un tissu grand teint reportez-vous à l'étiquette d'entretien.
• Le lavage et le séchage peuvent fixer certaines taches.
• Commencez avec de l'eau froide ou tiède. Une eau trop chaude risque de fixer les taches.
• Si un agent de blanchiment est recommandé, assurez-vous que le produit utilisé ne va pas dégrader le tissu.
• Retournez la surface tachée, posez-la sur une serviette en papier ou sur un chiffon blanc, puis appliquez le detachant au dos de la tache. Ainsi, la tache sera directement extraite du tissu au lieu de le traverser.

Guide d'élimination des taches

TACHE TO REMOVE
Sang	Rincez immédiatement à l'eau FROIDE.Si la tache persististe, trempez-la dans de l'eau froide additionné de produit de prélavage enzymatique.
Chewing gum	Mettez des glaçons dans un sac en plastic puis appliquée celui-ci sur lagomme afin de la durcir.Grattez autant degomme que possible puis épongez avec du white spirit.
Cacao, chocolat	Épongez avec de l'eau FROIDE et trempez dans un produit de prélavage enzymatique.Si la tache persististe, frottez avec une petite quantité de détergent et rincez à l'eau froide.
Café	Séchez rapidement puis rincez à l'eau FROIDE. Frottez avec une petite quantité de détergent et lavez à la température maximale prescrite pour le type de tissu.
Crème/lait, crème glacée	Rincez à l'eau FROIDE puis lavez normalement.Si la tache ne disparait pas, épongez avec du white spirit.
Désodorisant Frottez la surface tachée avec du vinaire blanc puis rincez à l'eau FROIDE.Eponcez avec du white spirit. Traitez les zones durcies avec un produit de prélavage enzymatique.
OEuf Trempez dans un produit de prélavage enzymatique à FROID, rincez puis lavez normalement.
Assouplissant Frottez la surface tachée avec du savon en pain puis lavez normalement.
Fruits Traitez aussi	rapidement que possible en épongeant avec de l'eau FROIDE.Frottez avec une petite quantité de détergent et lavez normalement.
Herbe	Épongez avec du white spirit. Frottez avec un produit de prélavage enzymatique et lavez normalement.
Graisse, hUIL	Retoumez la surface tachée, posez-la sur un chiffon absorbant puis traitez la surface opposée à la tache.Eponcez avec du white spirit ou un liquide de nettoyage à sec puis lavez normalement.
Fer, rouille	Appliquez du jus de citron et du sel, laissez sécher au soleil puis lavez normalement.
Rouge à lèvres Epongez avec de l'alcool à brûler et lavez normalement.
Moisissure	Lavez dans de l'eau TIÉDE additionné de détergent. Imprégnez la surface tachée avec du jus de citron, laissez sécher au soleil puis lavez normalement. Si la tache persististe et si le tissu s'y prête, utilisez un agent de blanchiment.
Boue	Éliminez autant de boue séchée que possible avec unerosse puise rincez à l'eau froide.Si la tache persististe, frottez avec une petite quantité de détergent puis lavez normalement.
Peinture à l'huile	Grattéz autant de peinture fraîche que possible, épongez avec un liquide de nettoyage à sec ininflammable puis lavez normalement.
Peinture à l'eau	Traîtez pendant que la tache est encore humide, rincez à l'eau TIÉDE puis lavez normalement.
Traces de brûlle	Imprégnez un chiffon de peroxyde d'hydrogène, posez-le sur la surface roussie et repassez avec un fer assez chaud.

Dépannage

La plupart des problèmes se résolvent facilement lors que vous pouvez en déterminer la cause.

En cas de problème, reportez-vous à la liste ci-après avant de contacter le service après-vente.

Si le mode d'erreur tel qu'IE, OE, UE s'affiche sur le panneau de commande, afin de résoudre ce problème, dans un premier temps éteignez la machine à laver et puis allumez-la en appuyant sur le bouton POWER.

Si le mode d'erreur PFE s'affiche sur le panneau de commande, afin de résoudre ce problème,

1) éteignez la machine à laver
2) allumez-la en appuyant sur le bouton POWER
3) Appuyez sur SPIN
4) Et puis appuyez sur START

PROBLÈME CAUSE POSSIBLE
• Le lave-linge ne fonctionne pas.	• Le courant est coupé. • Le cordon d'alimentation n'est pas correctement branché sur une prise électrique. • La machine n'a pas été mise sous tension. • Vous n'vez pas appuyé sur la touche Départ/Pause. • La quantité de linge introduite dans la machine n'est pas appropriée.
• L'eau n'arrive pasErreur affchéèTE	• Le tuyau d'arrivée n'est pas raccordé ou le robinet d'eau n'est pas ouvert. • Le tuyau d'arrivée ou le robinet d'eau est gelé. • L'alimentation en eau est coupée. • Le filtre du tuyau d'arrivée est obstrué par des corps étrangers.
• Le lave-linge ne vidange pasErreur affchéèTE	• Le tuyau de vidange est gelé ou obstrué par des impuretés. • Le tuyau de vidange est plié ou déformé. • L'extrémité du tuyau de vidange n'est pas immershée dans l'eau. • Le filtre de vidange compte une quantité excessive d'imputétés.
• Le lave-linge n'essore pasErreur affchéèTE	• Le linge s'est accumulé sur l'un des côtés du tambour. • La machine est installée sur un sol inégal ou produit de fortes vibrations. • Le hublot n'est pas fermé allumage du voyage dans ce cas.
• Si la vitesse d'essorage sélectionnée est insuffisante la machine s'arrêtependant l'essorage. Erreur affchéèPFE	• Le filtre de la pompe de vidange est-il obstrué? • La pompe de vidange est-elle en marche? • Avez-vous utilisé la quantité approprié_e de dessive? • Le tuyau de vidange est-il situé à plus d'un mètre de hauteur du sol?
• Le lave-linge vibre et est trop bruyant	• La machine est installée sur un sol inégal. • Toutes les vis de transport n'onst pas été extraites.

Les deux phénomènes suivants ne constituent pas des dysfonctionnements :
Le son "wing" percu au cours de l'alimentation en eau est du au fonctionnement de la vanne d'arrivee d'eau.

Characteristiques techniques

MODELE DWC-LDC141KC/DWC-LDC1412
Dimensions (mm) 600 X 645 X 850
Charge de linge sec max. 9 Kg
Poids net de l'appareil (kg) 76/78
Consommation d'eau standard	120 Ω
Vitesse d'essorage du tambour (tours/min.)	MAX 1400
Pression d'eau en service 0.03MPa	~ 0.8MPa (0.3kgf/cm 2 ~ 8kgf/cm2)

Schema de cablage

DWC-LD'S

English

13/14

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, appose sur le produit ou sur son émballage, indique que ce produit ne doit pas être traité avec les dechets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements electriques et Electroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulterer notre municipality, votre déchetterie ou le magasin où vous avez acheté le produit.

Italiano

13/14
