MODE D'EMPLOI SRE 70xTC TECTRO

SRE 70x-TC*Chère Madame, Cher Monsieur, Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale. Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat. Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil. Bien cordialement, PVG International b.v. Service-Consommateurs 1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.

Voici, dans les grandes lignes, la marche à suivre pourutiliser votre appareil mobile de chauffage àcombustible. Le MANUEL D'UTILISATION (page 5 etsuivantes) reprend chaque étape en détail. ÉLÉMENTS IMPORTANTS E E E E E E E E E E E E E E E E E E E E E E E

• Le remplissage du réservoir doit se faire (sécurité contre l’incendie):- soit appareil à l’arrêt, - soit dans un autre local que celui où est installé le chauffage,- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B).
• Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conser vez votre combustible dans un endroitfrais, à l'abri de la lumière après avoir fermé leou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveaucombustible.
• Si vous chauffez au ou PTX Confort PTX Inodore vous êtes assurés d'avoir uncombustible de bonne qualité et conforme àl'arrêté du 8/1/1998 et du 18/7/2002 relatif auxcaractéristiques du combustible liquide pourappareils mobiles de chauffage.
• Si vous changez de marque et/ou de type de pétr ole, vous devez d'abord vous assurer quel’appareil mobile de chauffage à combustibleliquide consomme entièrement le combustibleprésent.FaçadeGrillePlateau inférieurCouvercle duréservoir amoviblePanneaude réglagePoignée Réservoir amovibleJauge decombustible duréservoir amovible Filtre à airCache du ventilateurSonde detempératureCordon d'alimen-tation électriqueAfficheurnumériqueTouche Verrouillage sécuritéenfantsTouche de réglage(heure ettempératur Réglage de l'heured'allumage désirée"Timer"

Retirez les différents emballages (voir le chapitre A, fig. A). Remplissez le réservoir amovible 7 (voir le chapitre B, fig. C). Branchez la fiche dans la prise de courant.Allumez l’appareil à l'aide de la touche (voir le chapitre D).Modifiez si nécessaire la température à votre convenance àl'aide des touches de réglage(voir le chapitre E).Pour éteindre l’appareil, appuyez sur la touche N.

6Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver! CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:

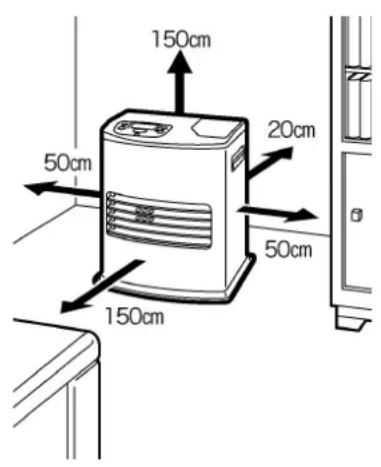

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm

pour chaque orifice). N'utilisez pas votre appareil dans les pièces insuffisamment aérées ou situées en dessous du niveau du sol et/ou-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide conforme à l’arrêté du 08/01/1998 et du 18/07/2002. L’usage de tout autre combustible est interdit. Utilisez du combustible comme le PTX Confort ou pour encore moins d’odeur du PTX Inodore. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par: E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Eviter tout contact avec la grille que peut être très chaude. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à fonctionnement intermittent. Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions suivantes: INTERDICTION -d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules -d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètr

-de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage.

’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant. Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

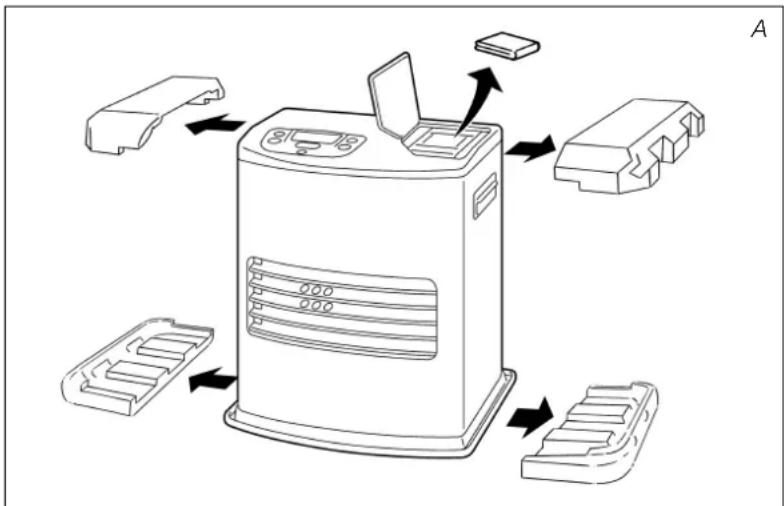

Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: E d'un bouchon de transport E du présent manuel d'utilisation Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport. Ouvrez le couvercle du réservoir amovible D puis retirez la cale de carton. Remplissez le réservoir amovible comme indiqué au chapitre B. La sur face du sol doit être plane. Déplacez l’appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. Branchez la fiche L dans la prise de courant (230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage P (voir le chapitre C). Votre appareil est maintenant prêt à l'emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit: Assurez-vous que l’appareil est éteint. Soulevez le couvercle 4, dégagez le réservoir amovible 7 et retirez-le de l’appareil (fig. B). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir. Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. Ser rez le bouton situé au dessus de la pompe (en le tournant à droite).

essez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de pr esser la pompe. Lors du remplissage, observez attentivement la jauge du niveau de combustible H (fig. D). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne r emplissez jamais tr op le réser voir , sur tout si le combustible est très fr oid (en chauffant, le combustible se dilate).

vide plein☞ Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement

enversé. Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir amovible dans l’appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau. C R

Introduisez la fiche dans la prise de courant (230 Volts AC/50HZ). La touche de mise en route N doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche HOUR. Les 4 chiffres de l’écran M commenceront à clignoter. Appuyez ensuite sur le bouton (

hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche (

min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes envir on, les 4 chiffres s'arrête de clignoter et le réglage sera enregistré. 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible. En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage. D MISE EN ROUTE DE L’APPAREIL Au début, un appareil à pétr ole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire. Allumez toujours l’appareil en vous servant de la touche N. N’utilisez jamais d’allumettes ou de briquet. Une fois le réglage de l'heure effectuée, allumez l’appareil en appuyant tout simplement sur la touche N. Cette dernière se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s'allume, la touche N reste rouge. L'afficheur numérique M affiche deux nombres. Le voyant température s'allume. La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous ser vant des touches de réglage (voir le chapitr e E). E REGLAGE DE LA TEMPERATURE DE VOTRE CHOIX Vous pouvez modifier la température désirée lorsque l’appareil est allumé en vous servant des touches de réglage

Pour augmenter la température, appuyez sur la touche (

min.). L ’indication °C et les 4 chiffres

commencer ont à clignoter. Pour diminuer la température, appuyez sur la touche (

hour). Après environ 10 secondes l’indication

C et les 4 chiffres arrêteront à clignoter et les valeurs insérées sont mémorisées (fig. F).

ous pouvez régler la températur e sur 6

C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée : - rebranchez l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant; appuyez sur le bouton marche/arrêt N, reprogrammez l'heure (voir chapitre C) , rallumez de nouveau l'appareil (voir chapitre D). La température désirée passe à la valeur standar d soit 20

F: A gauche latempérature désirée, à oite la températur mesurée.E: Quand les 4 chiffresarrêtent à clignoter, lesvaleurs insérées sontmémorisées.☞ F PROGRAMMATION DE L'HEURE DESIREE (TIMER) Le TIMER permet d'allumer automatiquement l'appareil à une heure désirée. Au préalable, vous devez avoir programmé l'heure actuelle (voir chapitre C) ainsi que

L’appareil doit être éteint. Procédez comme suit: Appuyez sur la touche N puis juste après sur la touche TIMER Q. Le témoin TIMER et les 4 chiffres M commenceront à clignoter. Enregistrez l'heure à laquelle l’appareil doit s'allumer en vous servant des touches de réglage P . Appuyez ensuite sur la touche (

hour) pour enregistrer l'heure et la touche (

min.) pour les minutes (le réglage des minutes s’effectue de 5 en 5 minutes). Après environ 10 secondes les 4 chiffres afficheront de nouveau CLOCK et le témoin TIMER s’allumera, indiquant que la fonction TIMER a été activée (fig. G). Le timer permet d'obtenir la température désirée à l'heure programmée. L'appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics). Si vous désirez éteindre l’appareil ou changer l'heure de démarrage, il vous suffit simplement d'appuyer sur la touche TIMER (voir le chapitre G). Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche N.

G EXTINCTION DE L’APPAREIL

Il y a deux manières d'éteindre l’appareil: Appuyez sur la touche N. L'afficheur numérique se met en mode CLOCK et la flamme s'éteint. Si vous désirez éteindre l’appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER Q. Vous pouvez servant des touches de réglage P (voir chapitre F).

H LE ROLE DE L'AFFICHEUR NUMERIQUE

L'afficheur numérique M sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe: CODE INFORMATION ACTION e - 0 Surchauffe de l’appareil Laissez refroidir, puis rallumez. f - 0 Panne de courant secteur

Rallumez l’appareil. e - 1 Thermostat défectueux. Contactez votre revendeur. f - 1 Ther mistance du brûleur défectueuse. Contactez votr e r evendeur. e - 2 Problèmes de mise en marche. Contactez votre revendeur. e - 5 Protection anti-renversement . Rallumez l’appareil. e - 6 Mauvaise combustion. Contactez votre revendeur. e - 7 Température ambiante Rallumez l’appareil supérieur e à 32˚C. si nécessair

e - 8 Moteur soufflant défectueux. Contactez votre revendeur. e - 9 Filtre à air encrassé, ou Nettoyez le filtre. Pompe à combustible encrassée. Contactez votr e revendeur.

G: La lampe témoinTIMER indique que lafonction timer est active.En cas de panne,l'afficheur numériquevous indique ce qui sepasse.L’appareil a fonctionné sans interrup- tion pendant 48 heures et s’est éteint automatiquement. Rallumer le poêle.

ombustible épuisé. Remplissez le réservoir amovible.

Manque d'aération. Aérer. Si la panne persiste ou en cas de doute, vous devez toujours contacter votre revendeur.

Ce poêle est équipé d’un système de sécurité qui éteint le poêle après 48 heures de fonctionnement sans interruption. L’écran affiche alors l’information suivante:

Si vous le souhaitez, vous pouvez rallumer l’appareil en appuyant sur le bouton N (MARCHE/ARRÊT) (voir chapitre D). SYSTEME AUTONETTOYANT Si l’appar eil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s’effectue automatiquement. L’afficheur numérique va passer progressivement de cl:05 à cl:01. Durant ces 5 minutes de nettoyage automatique, l’appareil sera en position mini. L’opération de nettoyage effectuée, l’appareil à pétrole reprendra sa position initiale.

I VERROUILLAGE DE SECURITE ENFANTS

Vous pouvez utiliser le verrouillage de sécurite enfants pour éviter toute modification accidentelle des réglages de l’appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche

Si l’appareil est éteint et que le bouton ver rouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK O pendant plus de 3 secondes. L’indication KEY-LOCK ( ) apparaîtra sur l’écran (fig H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.

Quand l’indication FUEL apparaît, il y a encore assez de combustible pour 10 minutes de chauffage. Un compte à rebours s'effectue sur l'afficheur numérique M (fig. I). V ous entendr ez un signal d'alar me toutes les deux minutes, vous indiquant que vous devez faire le plein de combustible. Si vous n'intervenez pas, l’appareil s'éteint de lui-même. L’indication FUEL clignotera pendant que les 4 lignes sur l’écran clignotent. Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendr e que le voyant FUEL s'éteigne avant de rallumer l’appareil. K L ’INDICA TION VENT Quand l’indication VENT commence à clignoter, la pièce n’est pas suffisamment ventilée (fig. J). L ’appar eil s’éteindra automatiquement. Si cette indication continue à clignoter après ventilation, veuillez contacter votre revendeur.

H: Quand l’indication apparaît sur l’écran, la sécurité enfants a été activée. I: Après que l’indication FUEL est apparue, l’écran affichera les minutes qui vous restent avant que le réser voir soit vide. J: Quand l’indication VENT clignote, il est nécessaire de ventiler la pièce.L ENTRETIEN Avant d'effectuer l'entretien de votre appareil, vous devez éteindre celui-ci et le

aisser refroidir. Votre appareil exige peu d'entretien. Mais vous devez nettoyer chaque semaine le filtre à air I et le cache du ventilateur J à l'aide d'un aspirateur, et la grille 2 à l'aide d'un chiffon. Retirez de temps à autre le filtre à air pour le nettoyer à l'eau savonneuse (fig. K). Veillez à ce que le filtre à air soit bien sec avant de le remettre en place. Vérifiez aussi régulièrement le filtre à combustible: Enlevez le réservoir amovible 7 hors de l’appareil puis retirez le filtre à combustible (fig. L). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec de pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!) Remettez le filtre à combustible en place dansl’appareil. Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Les réparations, le remplacement des pièces importantes et le travail sur les élé- ments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. Si le câble d’alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être realise par le fabricant, ou par un atelier de reparation reconnu par l’importeur, afin d’éviter un danger. M ENTREPOSAGE (FIN DE LA SAISON) En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utili- sant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre com- mune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réfaisez usage de votre appareil suivez les instructions de nouveau (dès chapitre A). N TRANSPORT Afin d'éviter les fuites de combustible durant le transport de de l’appareil, vous devez pr endr e les précautions suivantes: Laissez l’appareil refroidir. Retirez le réservoir amovible G de l’appareil et retirez le filtre à combustible (voir le chapitre L, fig. L). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil. Mettez le bouchon de transpor t à la place du filtr e à combustible (fig. M) et enfoncez-le bien.

ranspor tez l’appar eil toujours en position ver ticale.

Allumage électrique Combustible Combustible liquide pour appareils mobiles de chauffage (Arrêté du 8/1/1998 et du 18/7/2002) Puissance nominale moyenne 158,5 g/h 1900 Watt Puissance calorifique max. 250 g/h 3000 Watt Puissance calorifique min. 67 g/h 800 Watt Conseiller pour des pièces normalement minimum 40 maximum 120 airées

Autonomie du réservoir (heures) minimum 12,8 maximum 48,2 Contenance du réservoir amovible (litres) 4

Poids (kg) 9,5 Dimensions (mm) largeur 374 (plateau inférieur compris) profondeur 280 hauteur 435 Accessoir es bouchon de transport Tension secteur 230 V - AC / 50 Hz Consommation électrique allumage 320 W continu 28 W Niveau sonore minimum 21 dB maximum 37 dB Valeur nominale de fusible 250V, 5A

• En cas de réglage en position maximale** Ces valeurs sont données à titre indictif Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

P CONDITIONS DE GARANTIE

Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception ser ont réparés gratuitement. De plus, les règles suivantes s'appliquent : Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. La réparation ou le changement de pièces ef fectués dans la période de garantie n'entraîne pas la reconduction de la garantie. La garantie ne s'applique pas dans les cas suivants: modifications apportées au l’appar eil, usage de pièces non d'origine, réparations de de l’appar eil effectuées par des tiers. Les pièces sujettes à l'usure normale, comme le tamis et la pompe à main ne sont pas couvertes par la garantie. La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications.

10La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. Les frais d'expédition et les risques liés à l'envoi de l’appareil ou de ses pièces sont toujours à la charge de l'acheteur.

n cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,

our conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le

mmédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre. 10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Attirez l'attention des enfants sur la présence d'un appareil en combustion. 2 Ne déplacez pas l’appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien de l’appareil. 3 Placez l'avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas l’appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil près d’un point d’eau (bain, douche, piscine, etc.). 5 Eteignez l’appareil avant de sortir ou d'aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écar ts de températur e extrêmes. Conser vez le combustible toujours dans un endr oit frais, sec et sombr e (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de peintur e) peuvent êtr e présents. 9 La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). 10 Aérez toujours suffisamment. Ne pas jeter vos appar eils électriques avec vos or dur es ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concer nant le r ecyclage, mer ci de vous infor mer auprès de votr e distributeur ou des autorités locales.

Sous réserve de modification
