IntelliTherm C57 - Thermostat Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de thermostat	Thermostat programmable
Plage de température	5°C à 30°C
Alimentation	230V AC
Précision de mesure	± 0,5°C
Affichage	Écran LCD rétroéclairé
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Montage sur rail DIN ou en saillie
Maintenance	Nettoyage régulier de l'appareil, vérification des connexions électriques
Sécurité	Protection contre les surcharges, conforme aux normes CE
Garantie	2 ans
Dimensions	Dimensions compactes pour un montage facile

FOIRE AUX QUESTIONS - IntelliTherm C57 Fantini Cosmi

Comment régler la température sur le thermostat Fantini Cosmi IntelliTherm C57 ?

Pour régler la température, appuyez sur le bouton 'Menu', sélectionnez 'Réglages' puis 'Température'. Utilisez les flèches pour ajuster la température désirée.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Pour réinitialiser le thermostat, accédez au menu, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela effacera tous les réglages personnalisés.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord que le thermostat est bien alimenté. Assurez-vous que les piles sont installées correctement ou que le dispositif est branché sur une prise fonctionnelle.

Pourquoi le thermostat affiche-t-il une température incorrecte ?

Assurez-vous que le thermostat est placé loin des sources de chaleur ou de froid (comme des fenêtres ou des chauffages). Calibrez le thermostat si nécessaire via le menu 'Réglages'.

Comment changer les piles du thermostat ?

Ouvrez le compartiment à l'arrière du thermostat et remplacez les anciennes piles par des neuves en respectant la polarité indiquée.

Le thermostat fonctionne-t-il avec un système de chauffage à chaleur douce ?

Oui, le Fantini Cosmi IntelliTherm C57 est compatible avec les systèmes de chauffage à chaleur douce. Assurez-vous de sélectionner le mode approprié dans les réglages.

Comment activer le mode éco sur le thermostat ?

Pour activer le mode éco, accédez à 'Modes' dans le menu principal et sélectionnez 'Éco'. Cela réduira la température de consigne pour économiser de l'énergie.

Le thermostat peut-il être contrôlé à distance ?

Oui, le Fantini Cosmi IntelliTherm C57 peut être contrôlé à distance via l'application mobile correspondante, disponible pour Android et iOS.

Comment mettre à jour le firmware du thermostat ?

Connectez le thermostat à votre réseau Wi-Fi, accédez à 'Mise à jour' dans le menu et suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si le thermostat émet des bips sans raison apparente ?

Les bips peuvent indiquer une alerte ou un problème. Vérifiez l'affichage pour tout message d'erreur et consultez le manuel pour des solutions appropriées.

MODE D'EMPLOI IntelliTherm C57 Fantini Cosmi

Conforme alle norme CEI EN 60730-1 e parti seconde

Portata contatti 5 (3)A 250V c.a.

Monter le chronothermostat à 1,5 mètres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres et portes.

S'assurer que le socle soit bien fixé plat au mur et sans déformations.

2 EFFECTUER LES CONNECTIONS ÉLECTRIQUES

Connector les bornes 1 et 2 au système de chauffage avec 2 fils, en remplaçant le thermostat traditionnel à n'importe quel moment. Quand la température augmente, le relais ouvre le borne 1-2 et ferme 1-4. Le borne 4 est libre et peut être utilisé pour la signalisation ou pour d'autres utilisations. Systèmes de télégestion GSM ref. CT3M et CT3MA: connecter les 3 fils du module radio aux bornes 1-2-3, comme indiqué sur l'image à cote. Pour gérer la télégestion, se référer au paragraphe "Commandes" des C55/75 dans le mode d'emploi des modèles CT3M et CT3MA.

3 SELECTION DU MODE DE FONCTIONNEMENT ETEINT

Pendant le mode ETEINT, Intellitherm à la possibilité de maintainir la température fixe de 5^ pour protéger le système contre les risques du gel.

Cette selection doit être effectue au moment de l'installation et avant d'insérer les piles.

N.B. Si on souhaiterait changer la seLECTION après l'installation, Intellitherm devrait etre réinitialisé et reprogrammé.

4 MONTER LE CORPS DU CHRONOTHERMOSTAT SUR LE SOCLE

5 INSERTION ET REMPLACEMENT DES PILES

Insérer 2 piles alcalines type AA de 1,5V de longue durée, de bonne qualité, en faisant attention à la polarité indiquée.

Les piles d'alimentation peuvent durer 2 ans: lorsque la charge commence à être insuffisante, le symbole d'une pile clignote sur l'écran.

Si on ne prévoit pas le remplacement des piles d'ici 15 jours, Intellitherm C57CT s'eteint automatiquement et sur l'écran n'apparait que le message OFF.

6 RÉGLER L'HEURE EN COURS ET LE JOUR (voir image à côté)

INSTALLATION

Pour séparer du corps frontal le socle pour le fixage, enlever le couvercle du logement des piles et dévisser les vis de haut, en tournant le corps de l'appareil vers le bas pour l'extraire.

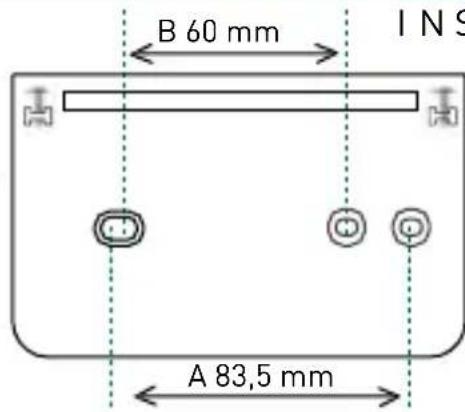

Pour boitier encastrable A 503 (a 3 modules)

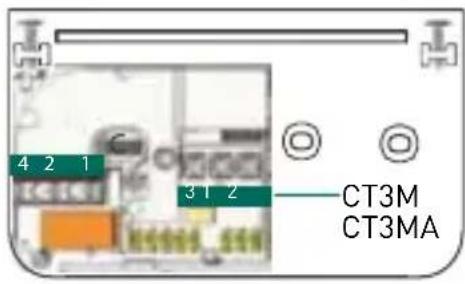

Connexion au CT3M et CT3MA

L'insta la tion doit uniquement etre effectue par du personnel qualifie.

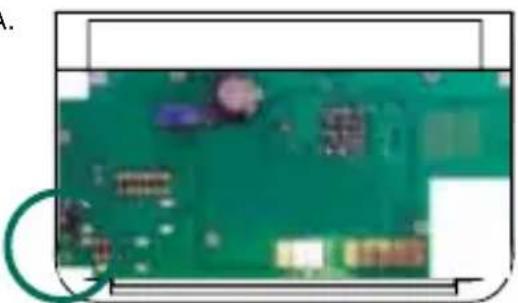

Dip switch de HAUT pour la protection ANTIGEL 5^

Dip switch en BAS pour le système complètement ÉTEINT

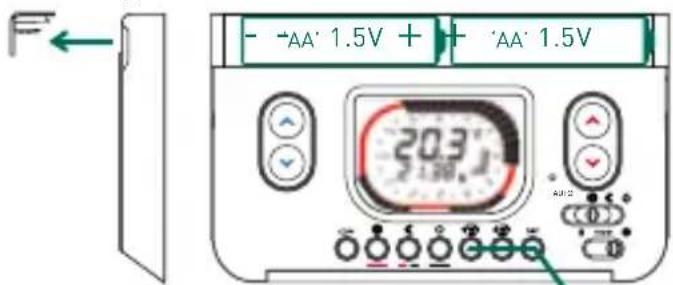

Pour insérer les piles, enlever le couvercle en le tirant de front à l'appareil.

Touches pour le réglage de l'heure et du jour

La couronne de programmation représentée un horloge de 24 heures partagé en secteurs de 30 minutes. La couleur des secteurs indique la température programmée pour cette période de temps.

Touches de réglage de la température minimale TMIN/ECONOMIE de 2^ à 62^

COPY Permet de copier la programmation d'un jour aussi dans les jours suivants

$$ 1 = 2 = 3 = 4 = 5 = 6 = 7 $$

Touches de programmation de la température.

ECONOMIE/TMIN CONFORT/TMAX OFF

DAY Touche de réglage du jour.

[ 1 = \text{Lundi} / 2 = \text{Mardi} / 3 = \text{Mercredi} ]

4 = Jeudi 5 = Vendredi 6 = Samedi 7 = Dimanche

REINITIALISATION

En appuyant quelque seconde, toutes les programmations s'annulent et le programme standard se rétablie.

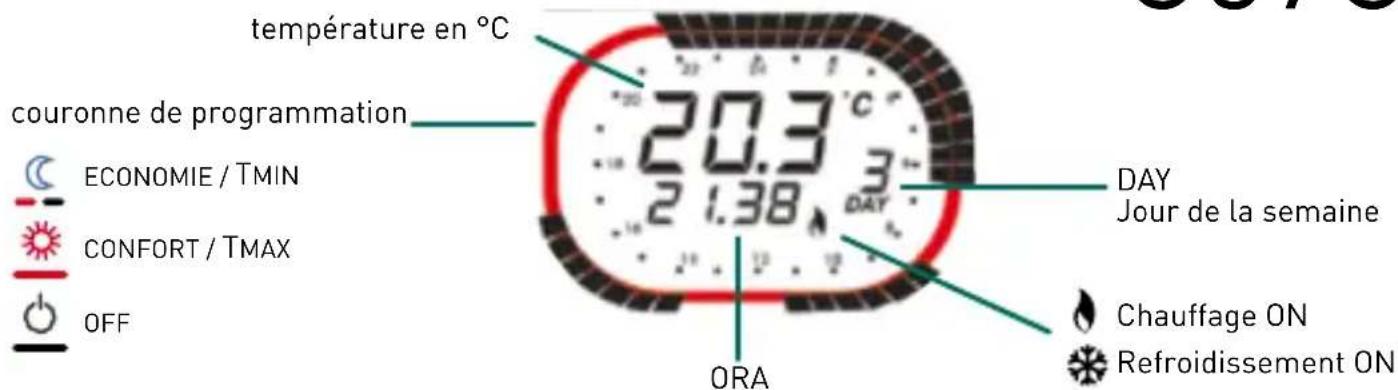

ECRAN

HEURE

Touches de réglage

Touches de réglage de la température maximale TMAX/CONFORT de 2^ à 62^

COMMUTATES

AUTO

Fonctionnement avec programme automatique hebdomadaire

CONFORT/TMAX

Maintien constante la température de CONFORT établie avec les touches TMAX.

ECONOMIE/TMIN

Maintien constante la température de ECONOMIE établie avec les touches TMIN.

OFF

Maintien le systeme eteint ou avec fonction ANTIGEL 5^

Avec le commutateur en position le système se prépare pour le fonctionnement du chauffage.
Avec le commutateur en position le système de climatisation se met en marche.

Après l'installation et la connexion du C57CT, on peut utiliser le programme hebdomadaire avec les horaires et les températures déjà établies^AUTO dans l'usine, en positionnant le commutateur sur la fonction AUTO¹

PROGRAMMES

Vérifier que le commutateur soit en position pour le fonctionnement du chauffage.

de lundi DAY1 à vendredi DAY5

de samedi DAY6 à dimanche DAY7

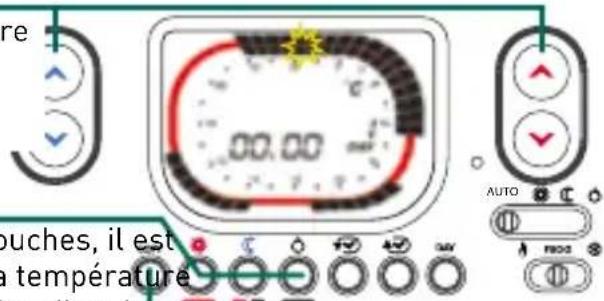

PERSONALISEE

Pour chaque 30 minutes, il est possible de programmer la température souhaïée

1

Programmer la température

TMIN TMAX

3

An appuyant un des trois touches, il est possible de programmer la température souhaïée. A chaque pression d'un des trois touches, le secteur changera de couleur et avancera de 30 minutes.

CONFORT/TMAX

ECONOMIE/TMIN

OFF

Pour déplacer le commutateur sans changer la température, utiliser les touches

Après la programmation d'un jour, il est possible de copier le programme pour les jours suivants, en appuyant le touche COPY; alternatively appuyer le touche DAY pour changer le jour et repeter les opérations précédentes.

Déplacer les commuteurs en position AUTO et PROG pour commencer la programmation. L'écran visualise les heures 00.00 et le DAY1.

Sur la couronne clignotera le secteur dont programme la température et l'heure correspondante paraître à l'écran.

A la fin des modifications, positionner le commutateur pourmettre en marche lechauffage ou positionner lecommutateur sur *pour le refroidissement.

FUNCTION "JOKER"

Avec C57CT, il est possible d'exclure temporairement le programme automatique à n'importe quel moment, sans le modifier, pour obtenir toujours et en continuation la température souhaïée de 1 à 240 heures (confort, économie, étéint).

AUTO

Avec les commutateurs dans la position indiquée, appuyer les touches ou ou pour programmerme le nombre d'heures h dont on souhaite exclure le programme automatique et forcer la température. La couronne de l'écran prendra la couleur de la température choisisie. ECONOMIE/TMIN CONFORT/TMAX OFF

Passé le temps programme, C57CT returnera au programme automatique.

Pour réduire ou exclure la période "Joker" avant le temps prévu, appuyer un touche de couleur différente à celui de la couronne sur l'écran.

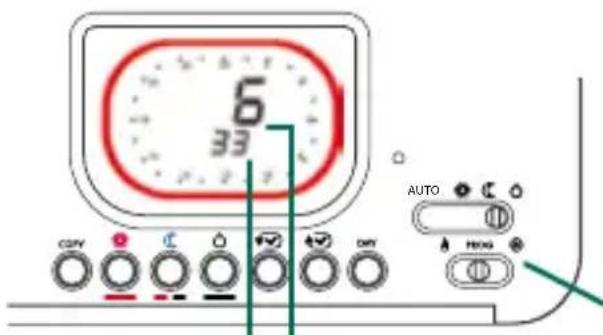

HEURES de HEURES de fonctionnement fonctionnement de la mise en du jour precedent marche

FONCTIONS AVANCÉS

Avec C57CT il est possible de savoir pour combien d'heures la chaleur a ete demandee le jour precedent (relais fermé - ON) et des le debut du fonctionnement de Intellitherm (collocation des piles ou reinitialisation).

En positionnant les commutateurs comme indiqué, les heures d'utilisation du chauffage seront visualisées à l'écran.

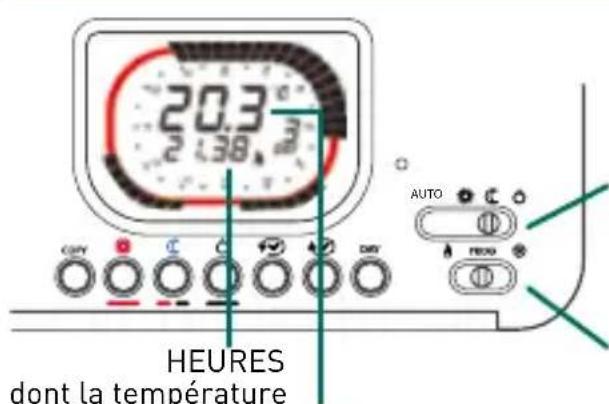

TEMPÉRATURE D'AMBIANCE MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT

Avec Intellitherm C57CT il est possible de vérifier la température MINIMALE et MAXIMALE que l'ambiance à attendue le jour précédent et l'heure dont elle a été mesurée.

Déplacer le commutateur en position C ECONOMIE pour lire la température MINIMALE o en position CONFORT pour lire la température MAXIMALE.

Déplacer le commutateur en position PROG

à été enregistrée Température d'ambiance MAXIMALE ou MINIMALE

Quand on déplace le commutateur en positio ETE, C57CT se prépare pour le fonctionnement du système de CLIMATISATION. Avec les touches rouges on regle la température de CONFORT/T.MAX àMAINIR dans l'ambiance. Par conséquence, les secteurs rouges de la couronne à l'écran indiquent les périodes d'allumage du système de climatisation; par contre les secteurs d'autre couleur indiquent les périodes de coupure.

CHARACTERISTIQUESTECHNIQUES

Conforme aux normes CEI EN 60730-1 et parties secondes

Courant de commutation 5[3]A 250V

Micro Deconnexion (1BU)

Logiciel classe A

Contact de commutation libre de tension

Réglage de la température - CONFORT de 2 à 62^ - ECONOMIE de 2^ à 62^

Différentiel + / - 0,25^

Gradient thermique de reference 4^ / h

Eteint avec possibilité de protection antigel (5^) programmable avec dip switch

Température d'ambiance maximale T45

Double isolement

Degre de protection IP20

Degré de pollution 2

Impulsion de tension 4000V

Alimentation sans connexion à la ligne électricque avec 2 piles alcalines type AA de 1,5V (durée 2 ans).

Contrôle automatique de l'état de charge des piles avec signalisation à l'écran en cas de charge insuffisante.

Remplacement des piles sans perte des données programmes.

Commutateur pour le fonctionnement d'hiver ou d'été

Touché de réinitialisation pour rétablier le programme précédement établi. Dimensions: 130x80x17 mm.

Connexion au CT3M et CT3MA avec bornes à vis à basse tensi
